Bienvenidos TNT1-148. Servicios de implementación automatizada del sistema de Windows Server 2003.

Presentación del tema: "Bienvenidos TNT1-148. Servicios de implementación automatizada del sistema de Windows Server 2003."— Transcripción de la presentación:

1 Bienvenidos TNT1-148

2 Servicios de implementación automatizada del sistema de Windows Server 2003

3 Lo que vamos a cubrir Introducción a los Servicios de implementación automatizada Descripción general de la arquitectura Funciones de captura e implementación de imágenes Cómo funciona el proceso de implementación Administración de varios servidores basada en secuencias de comandos

4 Conocimiento previo Nivel 200 Experiencia en dar soporte a servidores basados en Windows Experiencia en dar soporte a redes Microsoft Familiaridad con la interfaz de Windows Server 2003

5 Agenda Introducción a los Servicios de implementación automatizada Descripción general de la arquitectura Funciones de captura e implementación de imágenes Cómo funciona el proceso de implementación Administración de varios servidores basada en secuencias de comandos

6 Introducción a los Servicios de implementación automatizada Descripción general de ADS Diseñados para la implementación de servidores Se enfocan en la administración centralizada Instalaciones flexibles Rápida implementación

7 Introducción a los Servicios de implementación automatizada Beneficios de ADS Costo menor de implementación de servidor Automatización de secuencias de tareas Reducción de errores humanos durante las implementaciones Uso de imágenes compactas que se pueden actualizar Administración centralizada basada en secuencias de comandos GUI, línea de comando e interfaces WMI Historial de tareas realizadas

8 Introducción a los Servicios de implementación automatizados Escenarios de ADS Entornos que se pueden beneficiar de los ADS Centros de datos ISPs Grandes entornos corporativos de informática Procesos que se pueden beneficiar de los ADS Implementación de servidor Supervisión (por ejemplo, espacio en disco, registro de eventos) Configuración de servidor (a través de WMI)

9 Introducción a los Servicios de implementación automatizados Requisitos para ADS PCs que albergan el controlador de los ADS, distribución de imágenes y servicios de inicio de red De 1 a 3 PCs x86, se recomienda un mínimo de 1 GHz Windows Server 2003 en inglés, japonés o alemán, Enterprise Edition y medios de instalación 2 GB de espacio libre en disco para instalación, más espacio libre adicional en disco para las imágenes Se recomienda un mínimo de 256 MB en RAM (mínimo 128 MB soportado, 32 GB máximo) Licencias por volumen (con un solo ID de producto) para el software en las imágenes Monitor VGA o de mayor resolución (se recomienda Super VGA 800x600 o mejor) Nota: PCs basadas en Itanium y Windows de 64 bits no tienen soporte CPU 1 MHz o superior Windows Server 2003 RAM 256 MB Espacio en disco duro 2 GB+

10 Introducción a los Servicios de implementación automatizados Requisitos para ADS PCs que se utilizan para administrar remotamente los ADS: Instale las herramientas de imágenes de volumen de ADS, herramientas administrativas y la documentación en un PC x86 por separado y utilice esa estación de trabajo para administrar ADS remotamente La estación de trabajo debe ejecutar la versión en inglés, japonés o alemán de algunos de los siguientes sistemas operativos: –Windows 2000 Professional, Server, o Advanced Server con Service Pack 3 o posterior –Windows XP Professional con Service Pack 1 o posterior –Windows Server 2003, Standard Edition o Enterprise Edition

11 Introducción a los Servicios de implementación automatizados Requisitos para ADS PCs que se utilizan como dispositivos: El Agente de administración se debe instalar en el dispositivo El dispositivo debe ejecutar alguno de los siguientes sistemas operativos: –Windows 2000 Server o Advanced Server con Service Pack 3 o posterior –Windows Powered con Service Pack 3 o posterior –Windows Server 2003, Standard, Enterprise, o Web Edition El dispositivo debe contar con un adaptador de red que permite la versión 0.99c de PXE o posterior

12 Introducción a los Servicios de implementación automatizados Requisitos para ADS La red para conectar al controlador y los dispositivos Todos los dispositivos deben residir en: –el mismo dominio de multidifusión que el servicio de Distribución de imágenes –el mismo dominio de difusión que el servicio PXE de ADS y el servidor de DHCP Todos los servicios y dispositivos se deben conectar a la misma red de 100 Mbps o más rápida Los servidores con varios adaptadores de red se deben configurar para que ADS sólo utilice uno DHCP se puede instalar en el mismo PC que ejecuta el servicio de Controlador de ADS

13 Agenda Introducción a los Servicios de implementación automatizada Descripción general de la arquitectura Funciones de captura e implementación de imágenes Cómo funciona el proceso de implementación Administración de varios servidores basada en secuencias de comandos

14 Descripción general de la arquitectura Componentes clave Servicio del controlador Secuencias de comando de muestra Base de datos del controlador Servicios de arranque de red Servidor de Servicios de arranque de red Servicio de distribución de imágenes Servidor de Servicio de distribución de imágenes Almacén de imágenes Herramientas administrativas Estación de trabajo Documentación Complemento de administración de ADS Editor de secuencias Herramientas de línea de comando Servidor CDP Dispositivos

15 Servidor CDP Herramientas administrativas Estación de trabajo Documentación Complemento de administración de ADS Editor de secuencias Herramientas de línea de comando Servicio de distribución de imágenes Servidor de Servicio de distribución de imágenes Almacén de imágenes Servicio del controlador Secuencias de comando de muestra Base de datos del controlador Descripción general de la arquitectura Servicio de arranque de red Servicios de arranque de red Servidor de Servicios de arranque de red

16 Dispositivos Servidor CDP Herramientas administrativas Estación de trabajo Documentación Complemento de administración de ADS Editor de secuencias Herramientas de línea de comando Servicio del controlador Secuencias de comando de muestra Base de datos del controlador Servicios de arranque de red Servidor de Servicios de arranque de red Descripción general de la arquitectura Servicio de distribución de imágenes Servicio de distribución de imágenes Servidor de Servicio de distribución de imágenes Almacén de imágenes

17 Descripción general de la arquitectura Servicio de controlador Servicio del controlador Secuencias de comando de muestra Base de datos del controlador Servicios de arranque de red Servidor de Servicios de arranque de red Servicio de distribución de imágenes Servidor de Servicio de distribución de imágenes Almacén de imágenes Herramientas administrativas Estación de trabajo Documentación Complemento de administración de ADS Editor de secuencias Herramientas de línea de comando Servidor CDP Dispositivos Tareas Dispositivo de datos Conjuntos de dispositivos

18 Descripción general de la arquitectura Agentes de ADS Identificar dispositivos para el controlador Permitir una comunicación segura Manejar instrucciones desde el controlador Etapa anterior al sistema operativo Agente de implementación Dispositivo Agente de implementación Etapa de sistema operativo completo

19 Agenda Introducción a los Servicios de implementación automatizada Descripción general de la arquitectura Funciones de captura e implementación de imágenes Cómo funciona el proceso de implementación Administración de varios servidores basada en secuencias de comandos

20 Funciones de captura e implementación de imágenes Formato de imágenes Las imágenes de Formato de imagen de Windows se pueden –Montar –Editar –Encriptar –Comprimir Sistemas de archivos soportados –FAT –FAT32 –NTFS

21 Funciones de captura e implementación de imágenes Funciones de edición de imágenes Se utiliza Sysprep para preparar imágenes Utilice los archivos de configuración de Sysprep de muestra de ADS personalizados por el Administrador de instalación para automatizar el proceso de mini- instalación Edite el volumen de imágenes al montar Utilice ADS para personalizar una imagen al reemplazar ^variables^ que se utilizan durante la implementación

22 Funciones de captura e implementación de imágenes Métodos de captura de imágenes imgbmdeploy.exe –Maneja la captura e implementación de imágenes de volumen en el entorno de Agente de implementación –Emitido por el Controlador de ADS como un trabajo o parte de una secuencia de tareas Imgdeploy.exe –Maneja la captura de imágenes de volumen desde una línea de comando –Desde el sistema operativo alterno, Windows PE o disco flexible de inicio

23 Funciones de captura e implementación de imágenes Independencia del hardware Sysprep proporciona un proceso de mini-instalación que resolverá cualquier diferencia del hardware SysprepMassStorage en Sysprep.inf puede acomodar varios dispositivos de almacenamiento en masa UpdateHAL en Sysprep.inf fuerza a un multiprocesador HAL cuando se implementa una imagen integrada en un sistema de procesador único APIC

24 Funciones de captura e implementación de imágenes Herramientas de imágenes Imgdeploy Imgbmdeploy Imgmount Adsimage Bmpart Bmfilexfer Bmsetreg Bmstrrep

25 Agenda Introducción a los Servicios de implementación automatizada Descripción general de la arquitectura Funciones de captura e implementación de imágenes Cómo funciona el proceso de implementación Administración de varios servidores basada en secuencias de comandos

26 Cómo funciona el proceso de implementación Recorrido de la implementación del sistema operativo Para preparar el dispositivo de destino –En Administración de ADS agregue un registro de dispositivo –Establezca las propiedades del dispositivo para que arranquen en el Agente de implementación –Configure el BIOS del dispositivo para que enliste a la red en primer lugar dentro del orden de inicio –Inicie el dispositivo en el Agente de implementación

27 Cómo funciona el proceso de implementación Recorrido de la implementación del sistema operativo Para hacer una imagen del dispositivo de destino –Utilice el Editor de secuencias de ADS para configurar la secuencia de tareas muestra Da-deploy-image-domain.xml para utilizar la imagen que capturó con anterioridad –Cree dispositivos variables especificando la clave del producto, contraseña de los administradores, nombre de la máquina y detalles del dominio para el dispositivo –Ejecute la secuencia de implementación en contra el dispositivo –Mientras se realiza la tarea, verifique el estado del trabajo

28 Agenda Introducción a los Servicios de implementación automatizada Descripción general de la arquitectura Funciones de captura e implementación de imágenes Cómo funciona el proceso de implementación Administración de varios servidores basada en secuencias de comandos

29 Administración basada en secuencia de comandos de varios servidores Conjuntos Los dispositivos en ADS se pueden agrupar en conjuntos Los conjuntos pueden hacer referencia a otros conjuntos para crear una jerarquía Comandos, secuencias de comandos, trabajos y secuencias de tareas se pueden ejecutar contra conjuntos

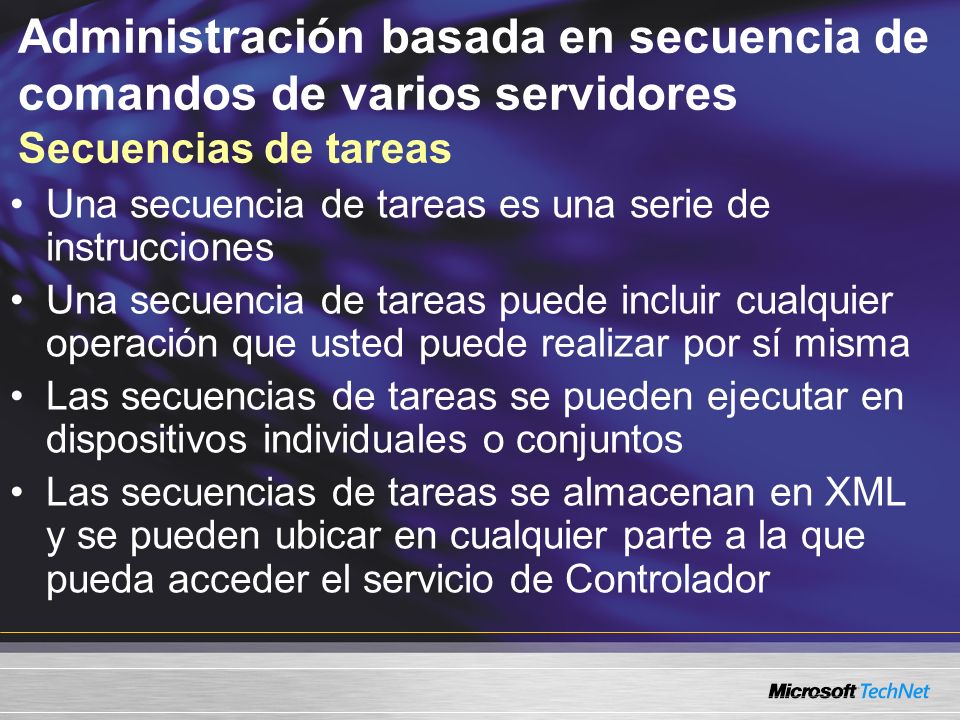

30 Administración basada en secuencia de comandos de varios servidores Secuencias de tareas Una secuencia de tareas es una serie de instrucciones Una secuencia de tareas puede incluir cualquier operación que usted puede realizar por sí misma Las secuencias de tareas se pueden ejecutar en dispositivos individuales o conjuntos Las secuencias de tareas se almacenan en XML y se pueden ubicar en cualquier parte a la que pueda acceder el servicio de Controlador

31 Administración basada en secuencia de comandos de varios servidores Pasos de una secuencia de tareas Copyright (c) Microsoft Corporation. All rights reserved. Sample sequence than runs two simple scripts start sequence STEP 1 run first sample script C:\program files\Microsoft Ads\samples\agentscripts\ freediskspace.vbs C: STEP 2 run second sample script C:\program files\Microsoft Ads\samples\agentscripts\ cpuspeed.vbs

32 Administración basada en secuencia de comandos de varios servidores Editor secuencias de tareas boot-to-da.xml boot-to-hd.xml capture-image-w2k.xml capture-image.xml controller-variables.xml da-deploy-image- domain.xml da-deploy-image- wg.xml reboot-to-da.xml reboot-to-hd.xml reboot-to-vf-sample.xml repurpose-deploy-image- wg.xml sequence-controller.xml sequence-filexfer.xml sequence-simple.xml set-static-ip.xml

33 Administración basada en secuencia de comandos de varios servidores Interfaz programática de ADS Windows Management Instrumentation (WMI) proporciona la interfaz para toda la interacción programática con ADS Utiliza una extensión de las clases de bases estándar de WMI para modificar objetos en la base de datos del controlador La secuencia de comandos que utiliza VBS o C # Jill Steinberg: Tweaked the slide Jill Steinberg: Tweaked the slide

34 Administración basada en secuencia de comandos de varios servidores Modelo de objeto de WMI El modelo de objeto ADS permite control y administración programáticos de sus servidores ADS Se identifica un modelo de objeto de ADS en adsprovifer.mof El modelo de objeto incluye los siguientes componentes principales: –Dispositivos, servidores individuales que se pueden administrar remotamente –Imágenes, copias de volúmenes que se pueden implementar en los dispositivos –Trabajos, las tareas que realizan los dispositivos –Conjuntos, grupos de dispositivos organizados con el propósito de administrar de manera colectiva

35 Administración basada en secuencia de comandos de varios servidores Secuencia de comandos muestra de VBS Muestra de código de VBS / WMI (fragmento) Dim objSvc ' WMI root object Dim objDev ' to store device object Dim objDevs ' to store devices collection object Dim strQuery ' to store WMI query ' get root microsoft ads object Set objSvc = GetObject("winmgmts:\\.\root\microsoftADS") ' get device collection object strQuery = "Select * from Devices where ADSService=0" Set objDevs = objSvc.ExecQuery(strQuery) ' Enumerate through the collection and display details for each device For Each objDev in objDevs WScript.Echo objDev.Name, objDev.AdminIPAddr Next

36 Demo Utilizar los servicios de implementación automatizada para implementar Windows Server 2003 –Ejecutar un trabajo –Iniciar un dispositivo en el Agente de implementación utilizando PXE –Capturar una imagen desde un dispositivo remoto –Implementar una imagen o un dispositivo

37 Resumen de la sesión Los Servicios de implementación automatizada de Microsoft pueden: –Implementar en forma central y automática Windows® 2000 Server y Windows Server 2003 a servidores sin componentes –Dar un nuevo propósito a los dispositivos desde un estado a otro estado –Ejecutar operaciones que se pueden ampliar desde un solo punto de administración hasta administrar simultáneamente un gran número de servidores –Reducir la carga de redes causada por varias instalaciones –Menos tiempo y dinero invertidos en administrar su red

38 Para mayores informes www.microsoft.com/technet/tnt1-48 Visite TechNet en www.microsoft.com/technet Para obtener información adicional sobre los libros, cursos y otros recursos de la comunidad que respalden esta sesión visite

39 Microsoft Press Información interna para profesionales de informática Para encontrar los títulos más recientes, visite www.microsoft.com/learning/books/

40 Evaluar su Preparación Evaluación de habilidades de Microsoft ¿Qué es la evaluación de habilidades de Microsoft? Una herramienta de aprendizaje de auto estudio para evaluar la preparación respecto a las soluciones de productos y tecnología, en lugar de roles de trabajo (certificación) Windows Server 2003, Exchange Server 2003, Windows Storage Server 2003, Visual Studio.NET, Office 2003 Sin costo, en línea, sin supervisión y disponibles para cualquiera Responde a la pregunta: ¿Estoy listo? Determina las diferencias en habilidades y proporciona planes de estudio con cursos de Microsoft Official Curriculum Coloque su Calificación más alta para ver cómo se compara con los demás visite www.microsoft.com/assessment

41 Conviértase en un Microsoft Certified Systems Administrator (MCSA) ¿Qué es la certificación MCSA? –Para los Profesionales de informática que manejan y mantienen redes y sistemas basados en Microsoft Windows Server ¿Cómo me convierto en un MCSA de Microsoft Windows Server 2003? –Apruebe 3 exámenes básicos –Apruebe un examen opcional o dos certificaciones CompTIA ¿Dónde obtengo mayores informes? www.microsoft.com/mcsa

42 Conviértase en un Microsoft Certified Systems Engineer (MCSE) ¿Qué es la certificación MCSE? –Certificación Premier para los Profesionales de informática que analizan los requisitos, diseñan, planean e implementan la infraestructura para las soluciones empresariales con base en Microsoft Windows Server System ¿Cómo me convierto en un MCSE de Windows Server 2003? –Apruebe 6 exámenes básicos –Apruebe un examen opcional de una lista completa ¿Dónde obtengo mayores informes? www.microsoft.com/mcse

43 www.microsoft.com/technet/subscriptions Suscripciones a TechNet ¿Ya se enteró de lo más reciente? ¡Software sin límites de tiempo! El software para evaluación de la versión completa proporciona una mayor flexibilidad a los suscriptores a TechNet Plus. Soporte técnico complementario. Los dos incidentes gratuitos de soporte técnico que se incluyen con todas las suscripciones a TechNet Plus le ahorran tiempo al resolver problemas de misión crítica. Tenga a la mano los recursos más actuales. Evalúe, implemente y brinde soporte a las soluciones de Microsoft, que se ofrecen mensualmente en CD o en DVD, sin depender de una conectividad a Internet ni de los firewalls.

44 ¿En dónde puedo obtener ayuda? Chats y difusiones por el Web gratuitos www.microsoft.com/technet/community/chats www.microsoft.com/technet/community/webcasts Lista de grupos de noticias www.microsoft.com/technet/community/newsgroups Sitios de la comunidad de Microsoft www.microsoft.com/technet/community Eventos de la comunidad www.microsoft.com/technet/community/events Columna de la comunidad www.microsoft.com/technet/community/columns

45 Your potential. Our passion.

46 Créditos de la sesión Autor: Peter Williams Productor/Editor: Alan Le Marquand Especialistas técnicos
