1 AMALGAMA Y METALOGRAFIA

2 AMALGAMA DENTAL Que es? Posee excelentes propiedades. Físicas y mecánicas, Unión de varios metales (aleación) con Mercurio, plata estaño y cobre

3 INDICACIONES “RESTAURACIONES”
Clase I.I Superficies ocluso-proximales en premolares y molares. Clase I. Superficies oclusales en premolares y molares

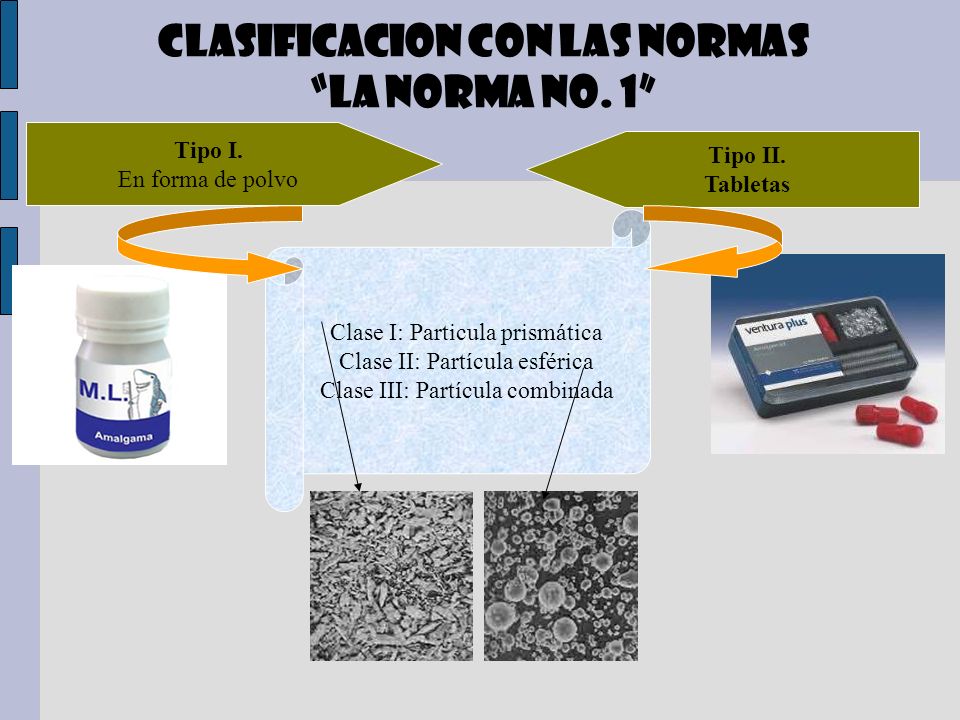

4 CLASIFICACION CON LAS NORMAS “LA NORMA No. 1”
Tipo I. En forma de polvo Tipo II. Tabletas Clase I: Particula prismática Clase II: Partícula esférica Clase III: Partícula combinada

5 CLASIFICACION CRONOLOGICA Y COMPOSICION
II I Formula Dr. G.V. Black : Plata y estaño. Formula cuaternaria: Plata-estaño-cobre y zinc. Formula Black modificada IV Fase dispersa (Plata, estaño, cobre y zinc) Fase euctectica (Plata-cobre) en forma esférica 2/3 formula prismática cuaternaria 1/3 fase esférica plata-cobre Formula Ternaria de Plata, estaño y cobre en forma esférica (alta propiedad física) III

6 REACCION QUIMICA. FASES METALOGRAFICAS. “fenómeno de trituración”
Fase Gamma 1 y1 Ag2Hg3y GAMMA Fase Gama 2 y2 Sn7-8Hg FASE GAMA Y Formula Ag3Sn *Mayor resistencia *No reacciona con el mercurio *Queda envuelta en una matriz.

7 COMPOSICION QUIMICA DE FORMULAS COMERCIALES
COMPOSICION QUIMICA DE FORMULAS COMERCIALES. TAMAÑO Y FORMA DE PARTICULA Formulas de bajo contenido de cobre. Formula de Black modificada. Son cuaternarias: Ag-Sn-Cu-Zn B. Formulas de alto contenido de cobre *Excelentes propiedades físicas *Resistencia a la corrosión. *Exige un amalgamador mecánico de alta frecuencia. *Bajo contenido de mercurio. B. Formulas de alto contenido de cobre Esféricas ternarias Ag-Sn-Cu Fases dispersa ternarias y cuaternarias (Plata, estaño y cobre) + Paladio y el Indio.

8 FABRICACION FORMULA ESFERICA
Formula convención prismática *Se funden los elementos *Se vierten en moldes para elaborar lingotes *Tto de homogenización (torno) Elementos fundidos en estado liquido se someten a un proceso de atomización con un chorro de gas, al solidificar conforma Partículas esféricas Limaduras. Tipo I Clase I : Polvo Tipo II Clase I: Tabletas Tamaño de partícula. 25 a 35 micrones.

9 Cambios dimensionales. Resistencia y termofluencia
Expansión o contracción en 24 hrs. Máximo es de 20 micrones Mínimo de 20 micrones por centímetro +-20 micrones/cm

10 Propiedades físicas- mecánica RESISTENCIA COMPRESIVA
*Resistencia a la compresión *Escurrimiento o termofluencia *Cambio dimensional (5 y 24 hrs) en % 3y 24 hrs. *El valor mínimo resistencia compresiva (800 kg/cm2) al termino de 1 hr.

11 ESCURRIMIENTO CAMBIO DIMENSIONAL
Mediado en % entre las 3h y las 24h. Valor establecido 3% Limites +-20 micrones/cm al termino de las 24hrs

12 EXPANSION SECUNDARIA RESISTENCIA
Denominada expansión secundaria o retardada, es una sobreexpansion anormal debida a una defectuosa maniobra Rápida resistencia que permita soportar el choque masticatorio. Inicial: a la hora Final: 7 días

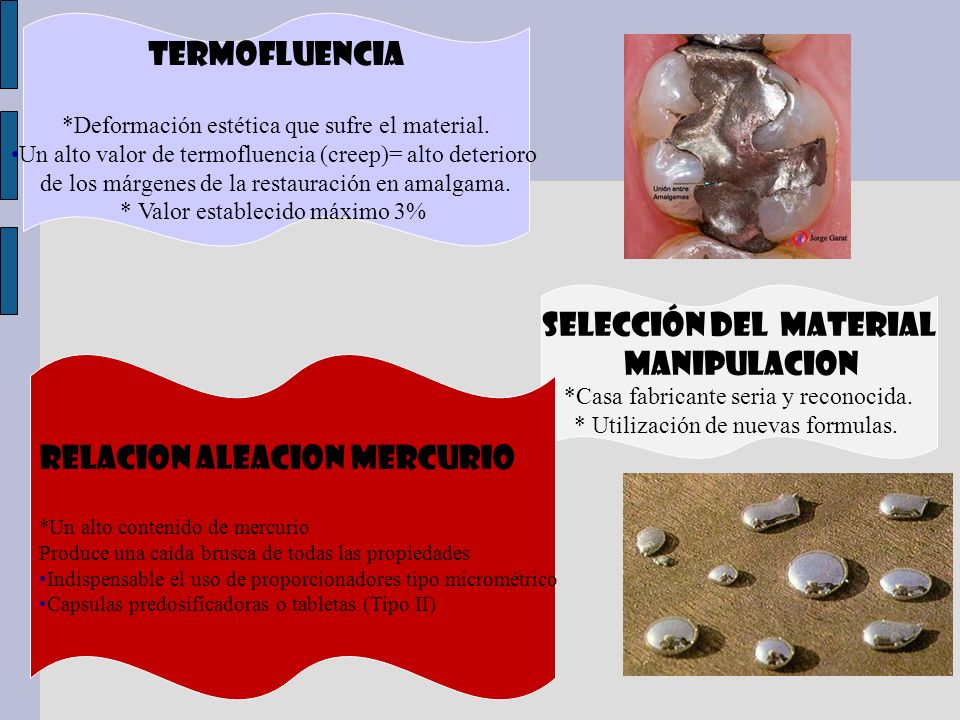

13 SELECCIÓN DEL MATERIAL MANIPULACION
Termofluencia *Deformación estética que sufre el material. Un alto valor de termofluencia (creep)= alto deterioro de los márgenes de la restauración en amalgama. * Valor establecido máximo 3% SELECCIÓN DEL MATERIAL MANIPULACION *Casa fabricante seria y reconocida. * Utilización de nuevas formulas. RELACION ALEACION MERCURIO *Un alto contenido de mercurio Produce una caída brusca de todas las propiedades Indispensable el uso de proporcionadores tipo micrométrico Capsulas predosificadoras o tabletas (Tipo II)

14 Alta velocidad con la variación de dicha frecuencia.
AMALGAMADORES Alta velocidad con la variación de dicha frecuencia. Con reloj medidor del tiempo en segundos.

15

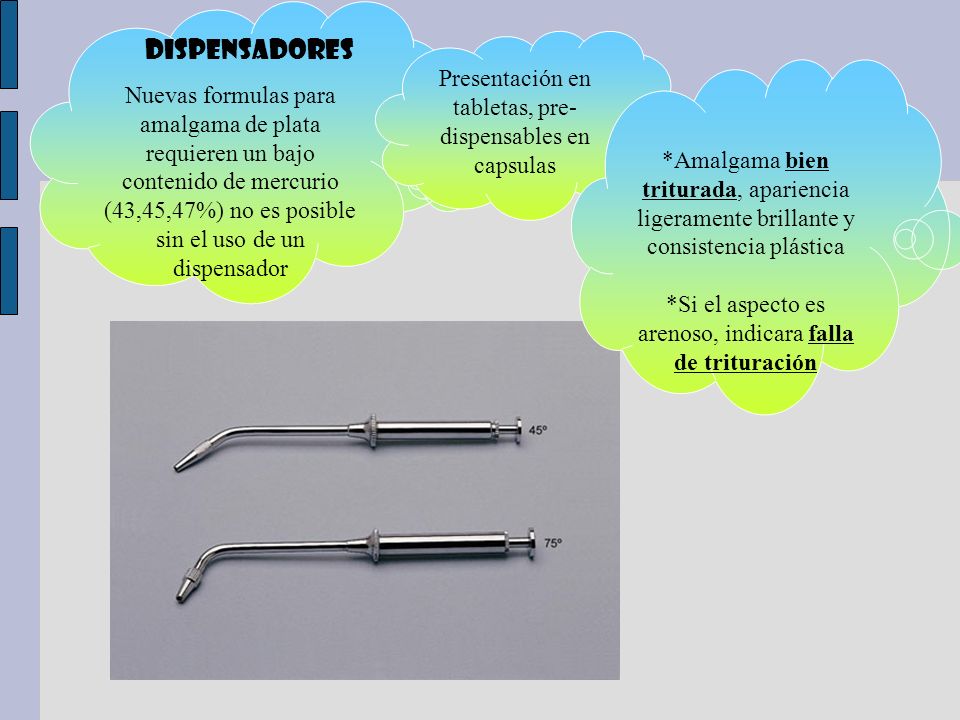

16 Nuevas formulas para amalgama de plata requieren un bajo contenido de mercurio (43,45,47%) no es posible sin el uso de un dispensador Dispensadores Presentación en tabletas, pre- dispensables en capsulas *Amalgama bien triturada, apariencia ligeramente brillante y consistencia plástica *Si el aspecto es arenoso, indicara falla de trituración

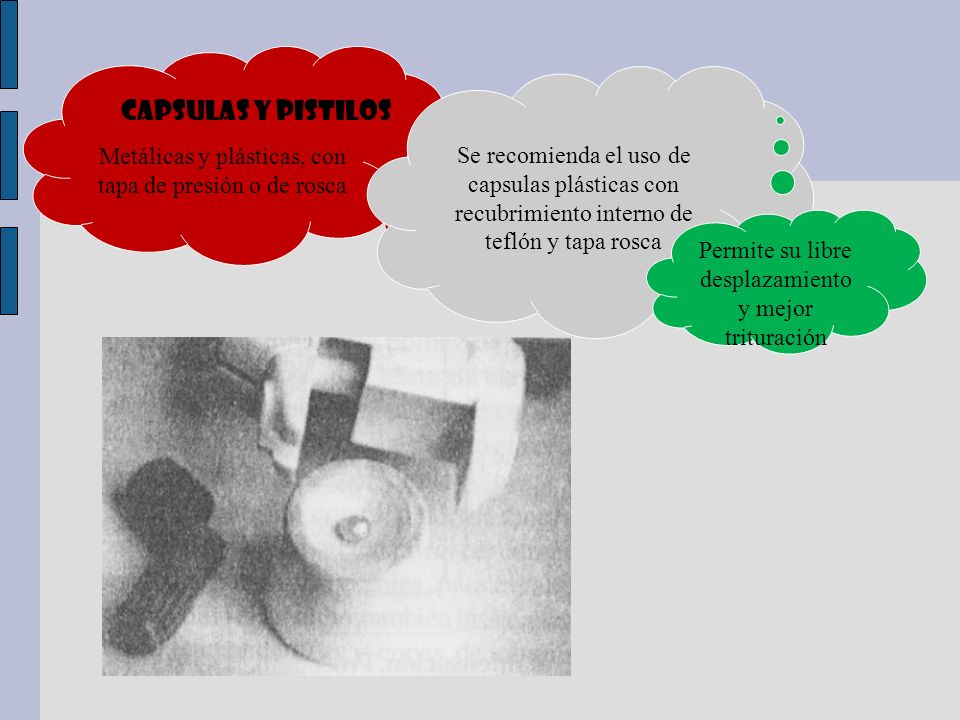

17 Metálicas y plásticas, con tapa de presión o de rosca
Se recomienda el uso de capsulas plásticas con recubrimiento interno de teflón y tapa rosca CAPSULAS Y PISTILOS Permite su libre desplazamiento y mejor trituración

18 Condensación Formulas Convencionales. A partir de la partícula prismática debe condensarse a gran presión con instrumentos de extremo o punta activa peq. MAYOR FUERZA Procedimiento mediante el cual llevamos Pequeñas cantidades de amalgama en estado plástico a la cavidad mediante condensadores metálicos. Llenar espacios en la cavidad Adosamiento en paredes y ángulos sin espacios Formulas Esféricas. Uso de condensadores de extremo grande, fácil adaptación, morfología NO REQUIERE MUCHA PRESION Formulas de fase dispersa. Combinación de partículas esféricas y prismáticas, FUERZA INTERMEDIA y uso de condensadores de extremo pequeño

19

20

21

22 Terminado el proceso de condensación,
TALLADO Y BRUÑIDO Terminado el proceso de condensación, pasamos a tallar inmediatamente mediante talladores especiales con filo (Frahm, Hollenback, Cleoide, Talladores de P.K.T. Thomas, 21 B. FORMULAS CON ALTO CONTENIDO DE COBRE PULIMENTO Formulas convencionales. *Después de hrs. Alto contenido de cobre *A los 10 minutos de terminada la restauración TECNICA. *Abrasivo suave (piedra pómez de grano fino Impregnado con agua hasta formar crema. *Se aplica con copitas de caucho (baja velocidad) *Evitar recalentamiento. *Brillo (oxido de zinc, amalgloss instrumentos de punta y copas de caucho

23 Talladores

24 angulación diferente en cada extremo nos ayuda a
Tallador de Frahm: Instrumento que por su forma triangular en la punta y una angulación diferente en cada extremo nos ayuda a definir los surcos y fosas durante la colocación de obturaciones de amalgamas en dientes posteriores

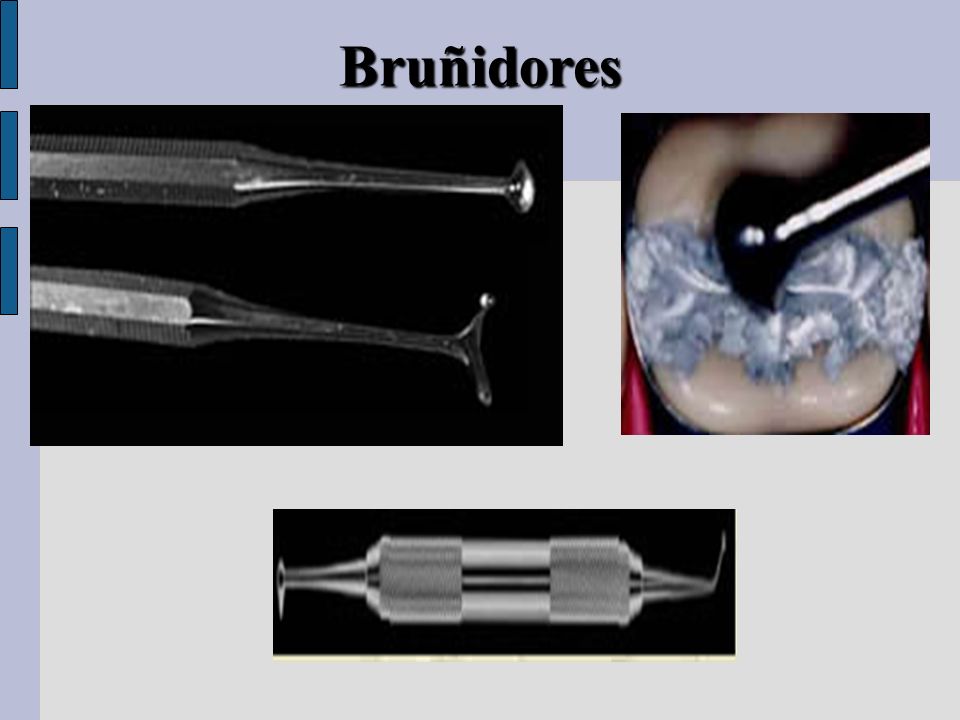

25 Bruñidores

26 CONSIDERACIONES CLINICAS
No tiene adhesión al tejido dentario Posee la condición única de autosellado

27 TECNICA OPERATORIA DEPURADA *Preparación cavitaria de poca extensión.
*Conservación de tejido dentario sano *Bases intermedias protectoras *Aplicación de adhesivos destínales. *Adaptación adecuada *Colocación de cuñas de madera en gingival (clase II)

28

29

30 HIGIENE DEL MERCURIO En Odontología debe ser químicamente PURO
*Metal liquido a las condiciones normales de Tº En Odontología debe ser químicamente PURO Al reaccionar con diferentes componentes Conformara estabilidad en el medio oral (no Quedara libre. *El mercurio libre y sus vapores CAUSANTES DE INTOXICACION CRONICO. HIGIENE DEL MERCURIO

31 SIGNOS Y SINTOMAS DE INTOXICACION MERCURIAL
*Contacto directo * Inhalación de vapores *Utilización formulas convencionales *Contaminación del instrumental Utilización de capsulas viejas con tapa de presión floja SIGNOS Y SINTOMAS DE INTOXICACION MERCURIAL CAUSAS FRECUENTES DE CONTAMINACION MERCURIAL *Información a todo el personal sobre precauciones. *Oficinas bien ventiladas. *Examen de orina y cuero cabelludo * No utilizar formulas que requieren alto porcentaje de mercurio. *Jamás exprimir el mercurio *No utilizar capsulas defectuosas. *Al retirar amalgamas con abundante agua. *Nunca toque el mercurio MEDIDAS DE SEGURIDADEN LA HIGIENE DEL MERCURIO

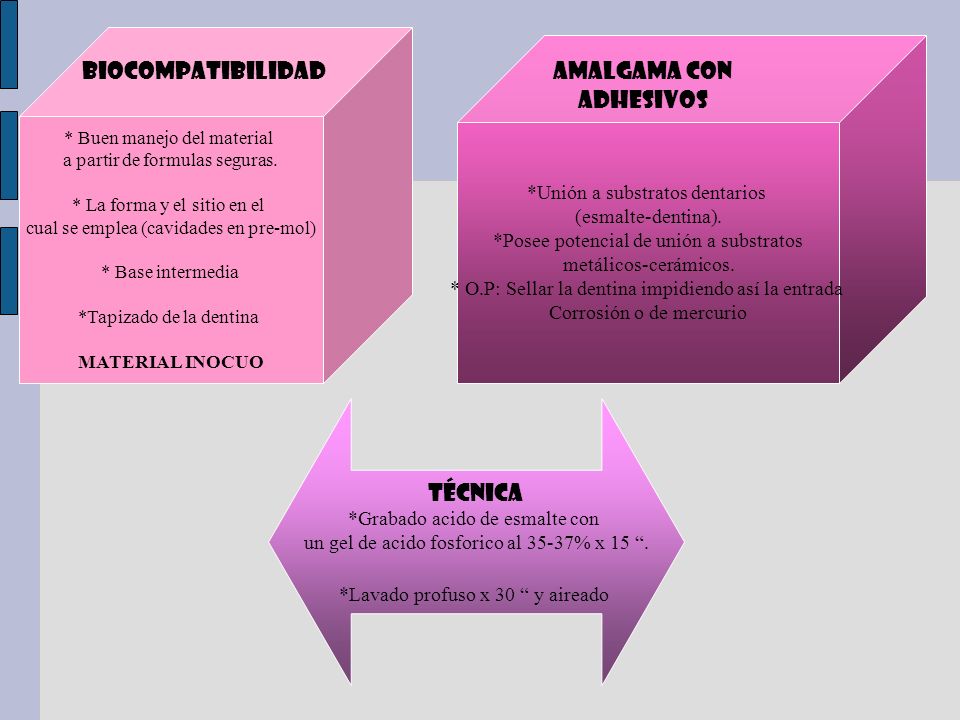

32 AMALGAMA CON ADHESIVOS
* Buen manejo del material a partir de formulas seguras. * La forma y el sitio en el cual se emplea (cavidades en pre-mol) * Base intermedia *Tapizado de la dentina MATERIAL INOCUO *Unión a substratos dentarios (esmalte-dentina). *Posee potencial de unión a substratos metálicos-cerámicos. * O.P: Sellar la dentina impidiendo así la entrada Corrosión o de mercurio bIOCOMPATIBILIDAD AMALGAMA CON ADHESIVOS Técnica *Grabado acido de esmalte con un gel de acido fosforico al 35-37% x 15 “. *Lavado profuso x 30 “ y aireado

33 Nuevos adhesivos

34 * Conservar estructuras dentarias *no sensibilidad postoperatoria
* Sellado dentinal. *Sellado marginal * Conservar estructuras dentarias *no sensibilidad postoperatoria * Menor posibilidad de fracturas * Longevidad clínica Ventajas de la restauración de amalgamas con adhesivos Protocolo restauración en amalgama con adhesivo * Preparación cavitaria –campo aislado *Protección dentino-pulpar (liners o base intermedia) en Polialquenoato de vidrio. Clase II Adaptación de banda matriz y cuñas proximales. *Capa de adhesivo dentina *Airear x 20 segundos *Condensación de la amalgama (Tallado y Bruñido) * Pulimento a las 24 hrs.

35 *Capsulas predosificadas (Cantidad exacta de mercurio y aleación)
* Polvo *Tabletas *Capsulas predosificadas (Cantidad exacta de mercurio y aleación) PRODUCTOS COMERCIALES DE FORMULAS PARA AMALGAMA

36 Reemplazar el mercurio por otro metal.
Posibilidad de incorporar el galio como substituto en la formula para amalgama (Formula Gallium-alloy-gf) Amalgama con galio *Altos niveles de corrosión y sensibilidad al termino de 8 meses. * Fracturas en un 10% de los dientes restaurados. OBSERVACIONES

37 METALOGRAFIA Estudia la estructura de los metales
*microscopio metalografico. * Difracción de los Rayos X.

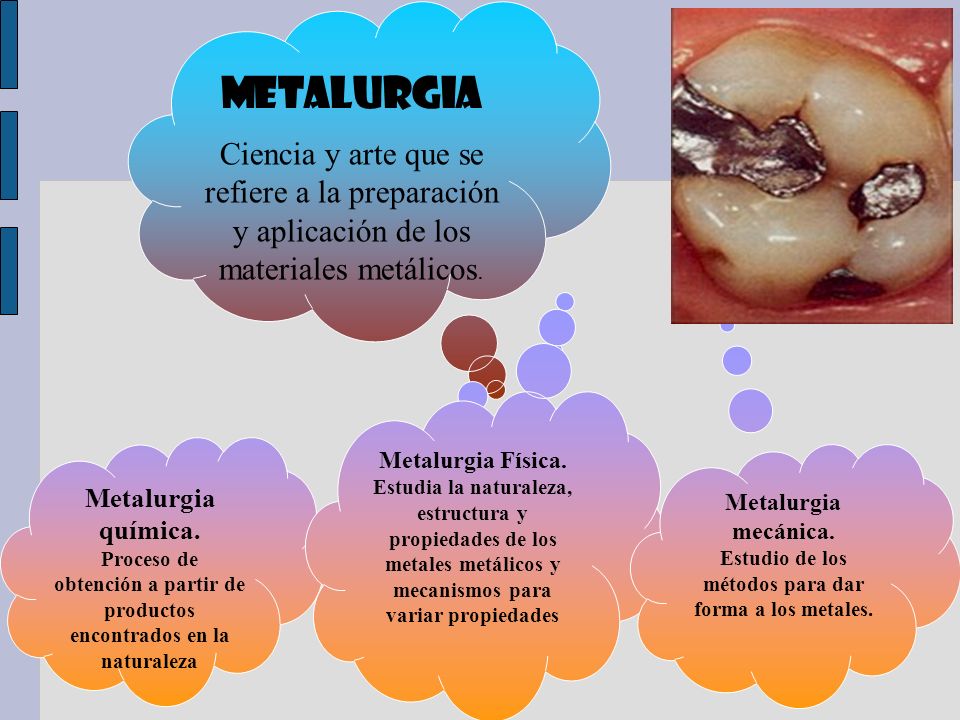

38 Estudio de los métodos para dar forma a los metales.
Ciencia y arte que se refiere a la preparación y aplicación de los materiales metálicos. METALURGIA Metalurgia Física. Estudia la naturaleza, estructura y propiedades de los metales metálicos y mecanismos para variar propiedades Metalurgia química. Proceso de obtención a partir de productos encontrados en la naturaleza Metalurgia mecánica. Estudio de los métodos para dar forma a los metales.

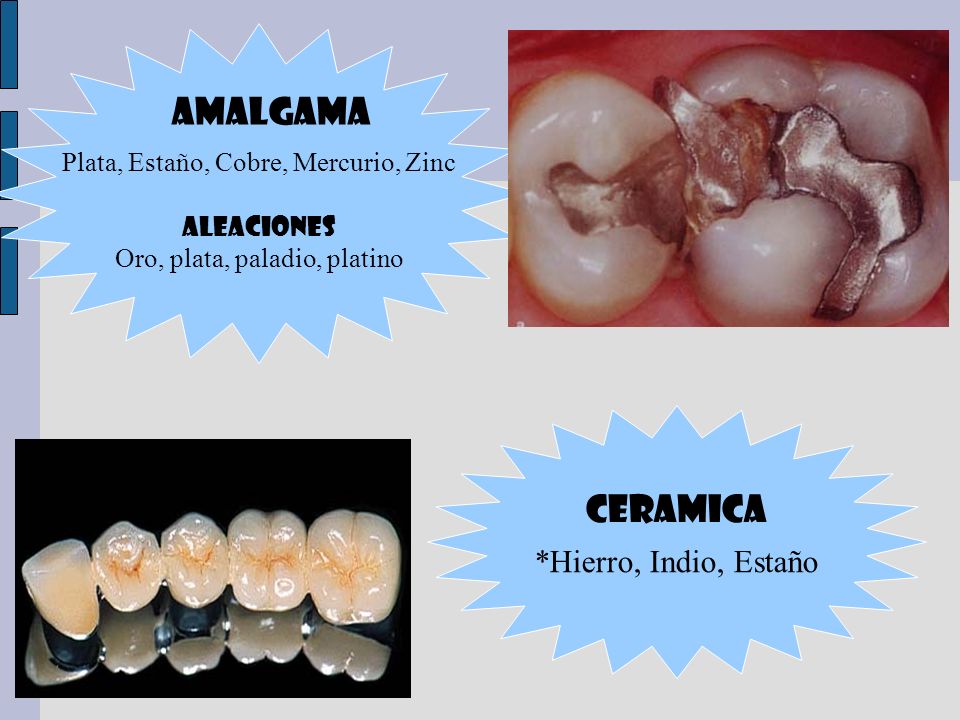

39 AMALGAMA CERAMICA *Hierro, Indio, Estaño
Plata, Estaño, Cobre, Mercurio, Zinc ALEACIONES Oro, plata, paladio, platino AMALGAMA *Hierro, Indio, Estaño CERAMICA

40 CLASIFICACION DE LOS ELEMENTOS METALICOS

41 GENERALES DE LOS METALES
CARACTERISTICAS GENERALES DE LOS METALES * Sólidos en su gran mayoría Excepto (mercurio, galio) Tº ambientales altas (Hidrogeno) estado de gas. Características de ductilidad y maleabilidad. * Gran resistencia y buenas props.. Mecánicas. * Superficie especular: Brillo como espejo al ser pulidos *Conducen bien la Tº y electricidad *Peso especifico generalmente altos: Pesados. * Poseen un punto preciso de fusión: T’ de fusión. * Cuerpo de constitución cristalina. *Con excepción del ORO Y COBRE los metales son de color blanco

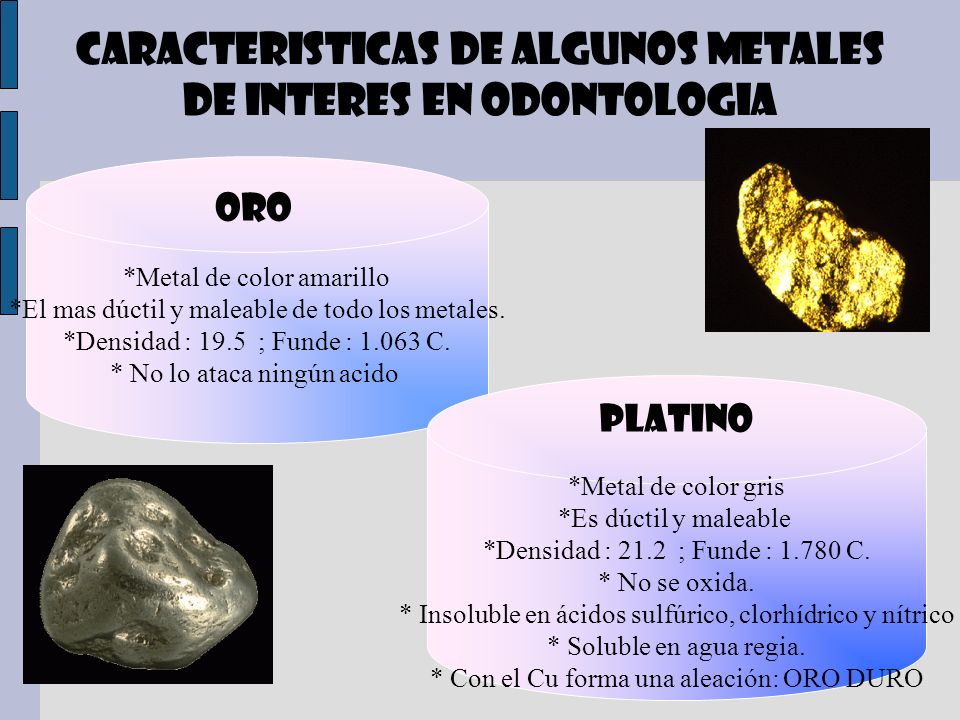

42 CARACTERISTICAS DE ALGUNOS METALES DE INTERES EN ODONTOLOGIA
*Metal de color amarillo *El mas dúctil y maleable de todo los metales. *Densidad : ; Funde : C. * No lo ataca ningún acido ORO *Metal de color gris *Es dúctil y maleable *Densidad : ; Funde : C. * No se oxida. * Insoluble en ácidos sulfúrico, clorhídrico y nítrico * Soluble en agua regia. * Con el Cu forma una aleación: ORO DURO PLATINO

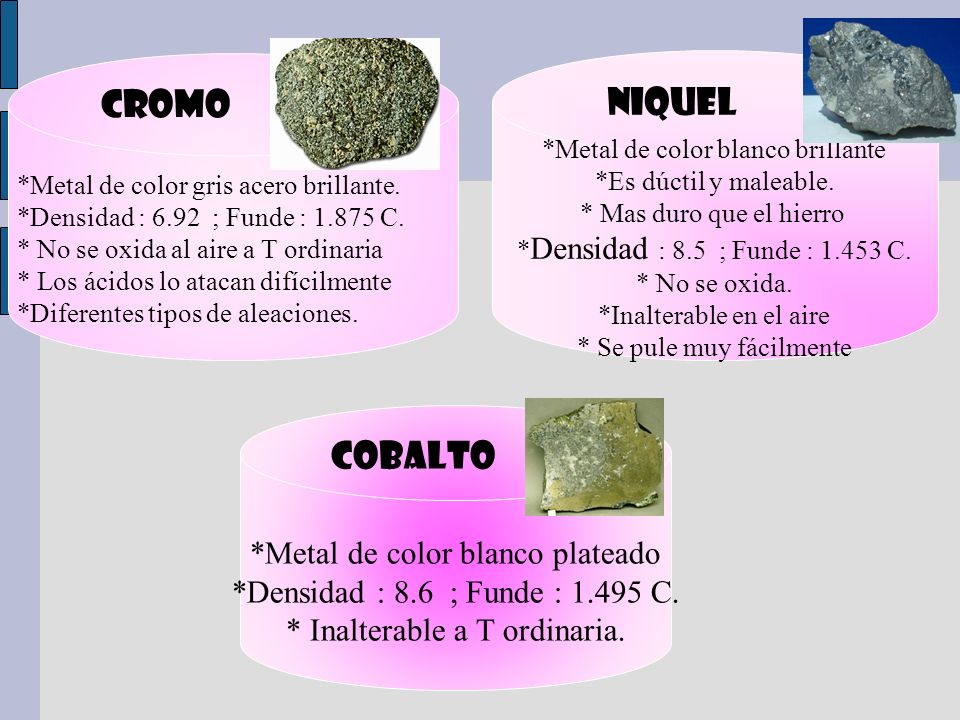

43 CROMO NIQUEL COBALTO *Metal de color blanco plateado
*Metal de color gris acero brillante. *Densidad : ; Funde : C. * No se oxida al aire a T ordinaria * Los ácidos lo atacan difícilmente *Diferentes tipos de aleaciones. *Metal de color blanco brillante *Es dúctil y maleable. * Mas duro que el hierro *Densidad : 8.5 ; Funde : C. * No se oxida. *Inalterable en el aire * Se pule muy fácilmente CROMO NIQUEL *Metal de color blanco plateado *Densidad : 8.6 ; Funde : C. * Inalterable a T ordinaria. COBALTO

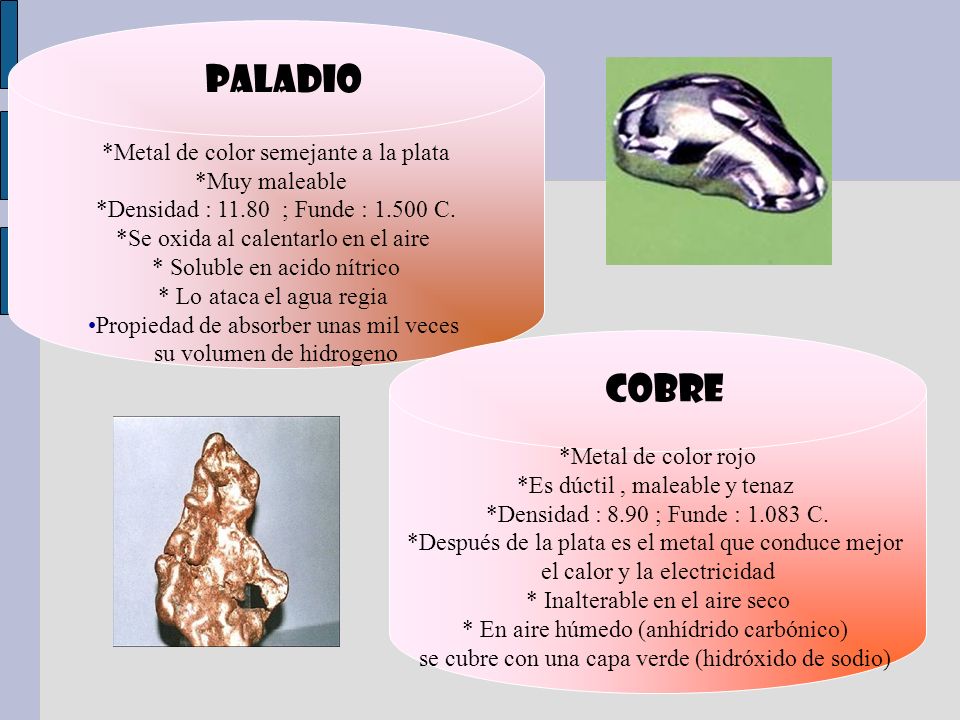

44 PALADIO cobre *Metal de color semejante a la plata *Muy maleable
*Densidad : ; Funde : C. *Se oxida al calentarlo en el aire * Soluble en acido nítrico * Lo ataca el agua regia Propiedad de absorber unas mil veces su volumen de hidrogeno PALADIO *Metal de color rojo *Es dúctil , maleable y tenaz *Densidad : 8.90 ; Funde : C. *Después de la plata es el metal que conduce mejor el calor y la electricidad * Inalterable en el aire seco * En aire húmedo (anhídrido carbónico) se cubre con una capa verde (hidróxido de sodio) cobre

45 PLATA indio *Metal parecido a la plata
*Metal de color blanco *Puro , tenaz, muy dúctil y maleable. *Densidad : ; Funde : C. * Mejor conductor de calor y electricidad PLATA *Metal parecido a la plata *Densidad : 7.4 ; Funde : 155 C. indio

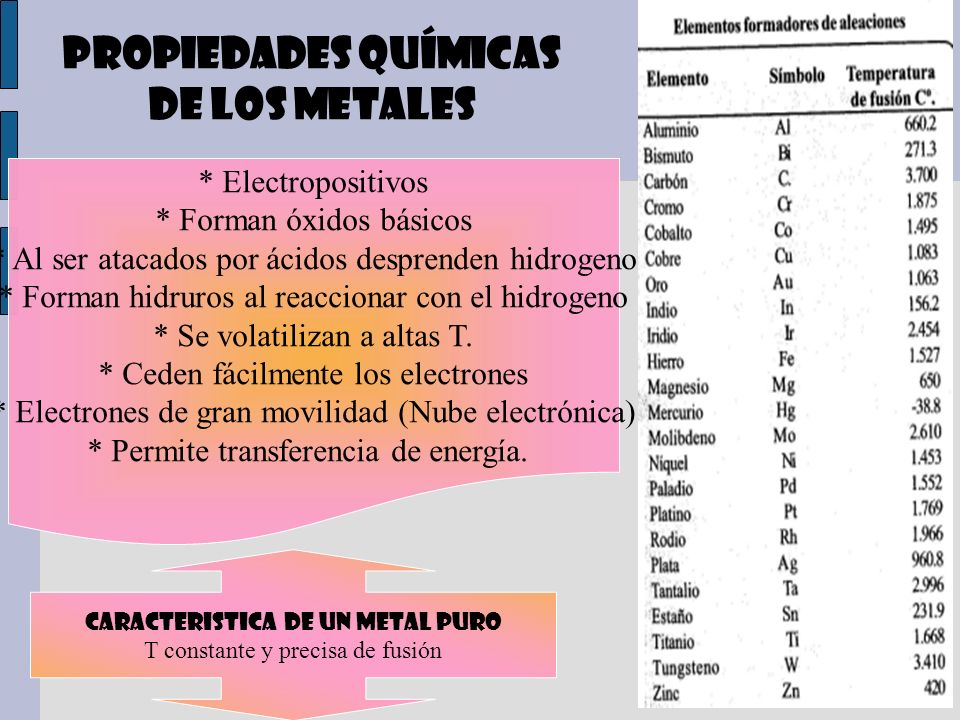

46 Propiedades químicas de los metales
* Electropositivos * Forman óxidos básicos * Al ser atacados por ácidos desprenden hidrogeno * Forman hidruros al reaccionar con el hidrogeno * Se volatilizan a altas T. * Ceden fácilmente los electrones * Electrones de gran movilidad (Nube electrónica) * Permite transferencia de energía. CARACTERISTICA DE UN METAL PURO T constante y precisa de fusión

47 Electrones que se mueven libremente dentro del sólido NUBE ELCTRONICA
UNION QUIMICA METAL SÓLIDO Los iones positivos y electrones han quedado libres compartidos por todos Tendencia a perder electrones para quedar con una orbita externa compleja Electrones que se mueven libremente dentro del sólido NUBE ELCTRONICA Enlace metálico

48 PROPIEDADES FISICAS DE LOS METALES
Elementos metálicos mas pesados Osmio: 22.5 Platino: 21.5 Oro: 19.3 Mercurio: 13.5 Plomo: 11.3 *Relación con el peso del agua. *Si un metal pesa tres veces mas que el agua: Densidad de 3. * Los metales son los mas pesados Densidad. Gris Azul Plomo Plata Amarillo (oro) Rojo (cobre) COLOR Los metales puros se funden a T constantes. Mercurio: metal liquido a T. ordinarias, aunque se congela a 38.9 C. PUNTOS DE FUSION.

49 Propiedades magnéticas
A medida que se eleva la T de un metal, este se expande * Todos los metales son buenos conductores del calor y electricidad. * Plata: Mejor conductor, le sigue el cobre por ser el mas barato EXPANSION TERMICA CONDUCCION TERMICA Y ELECTRICA Propiedades magnéticas *La mayoría de los metales son magnéticos * Propiedad muy acrecentada. HIERRO, NIQUEL Y COBALTO

50 Metales nobles. Ubicación. características
*Alta resistencia a la pigmentación y corrosión *Alta biocompatibilidad *Resistentes al ataque de los ácidos.

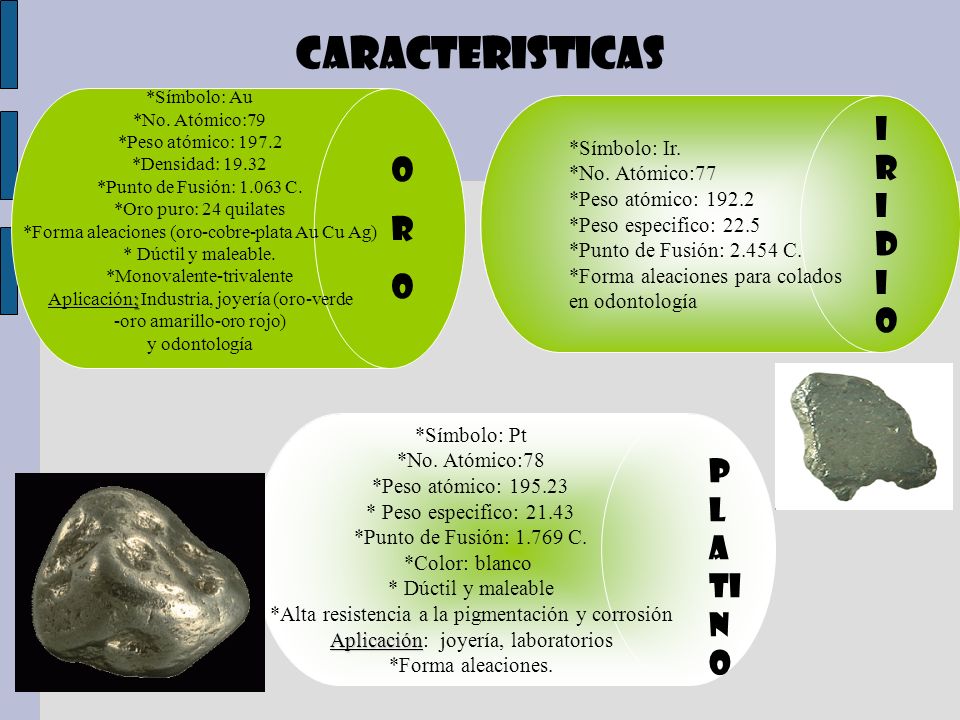

51 CARACTERISTICAS i r i d i o O R p l a ti n o *Símbolo: Ir.
*Símbolo: Au *No. Atómico:79 *Peso atómico: 197.2 *Densidad: 19.32 *Punto de Fusión: C. *Oro puro: 24 quilates *Forma aleaciones (oro-cobre-plata Au Cu Ag) * Dúctil y maleable. *Monovalente-trivalente Aplicación: Industria, joyería (oro-verde -oro amarillo-oro rojo) y odontología *Símbolo: Ir. *No. Atómico:77 *Peso atómico: 192.2 *Peso especifico: 22.5 *Punto de Fusión: C. *Forma aleaciones para colados en odontología i r i d i o O R *Símbolo: Pt *No. Atómico:78 *Peso atómico: * Peso especifico: 21.43 *Punto de Fusión: C. *Color: blanco * Dúctil y maleable *Alta resistencia a la pigmentación y corrosión Aplicación: joyería, laboratorios *Forma aleaciones. p l a ti n o

52 O S M I O P A L A D I O *Símbolo: Pd *No. Atómico:46
*Peso atómico: 106.4 *Peso especifico: 12.02 *Punto de Fusión: C. *Color blanco absorbe hidrogeno *Gran resistencia a la corrosión y pigmentación. Aplicación: Industria, joyería, laboratorio y odontología P A L A D I O *Símbolo: Os *No. Atómico:76 *Peso atómico: 190.2 *Peso especifico: 22.6 *Punto de Fusión: C. * El mas duro y más alta T de fusión. * Resistencia a la corrosión. *Forma aleaciones * No es trabajable-No tiene ductibilidad O S M I O

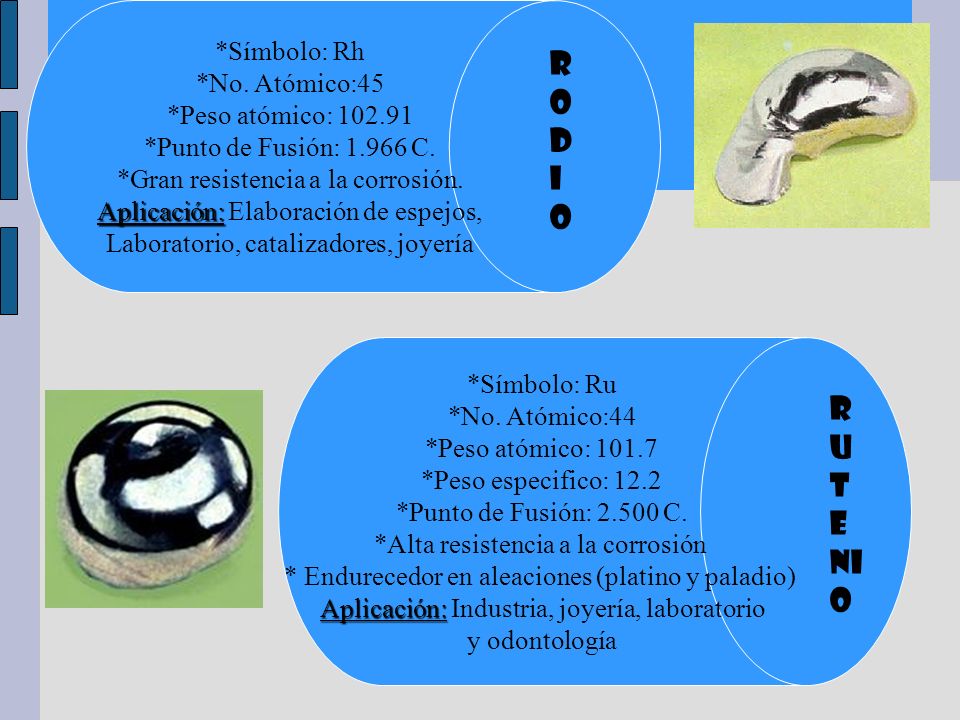

53 R o d i o R U T E NI O *Símbolo: Rh *No. Atómico:45
*Peso atómico: *Punto de Fusión: C. *Gran resistencia a la corrosión. Aplicación: Elaboración de espejos, Laboratorio, catalizadores, joyería R o d i o *Símbolo: Ru *No. Atómico:44 *Peso atómico: 101.7 *Peso especifico: 12.2 *Punto de Fusión: C. *Alta resistencia a la corrosión * Endurecedor en aleaciones (platino y paladio) Aplicación: Industria, joyería, laboratorio y odontología R U T E NI O

54 Efectos del trabajo en frío sobre la estructura metálica

55 Ablandamiento por tto térmico. Efecto en la estructura cristalina
La estructura metálica se calienta, Los fenómenos son eliminados (deformación, aumento de dureza, etc.) Ablandamiento por tto térmico. Efecto en la estructura cristalina TTO Recuperación Recristalizacion Crecimiento granular *Antes de alcanzar una gran deformación cristalina *Se calienta por debajo de su Tª de fusión (50%) * La Tº aliviara todas las tensiones * Recuperación. *Trabajo en frío * Gran deformación cristalina * Calentamiento desaparece las tensiones * Recupera ductilidad y baja dureza RECRISTALIZACION RECUPERACION Al ser tratada con el calor puede generar la desaparición De los cristales pequeños y crecimiento de los existentes CRECIMIENTO GRANULAR

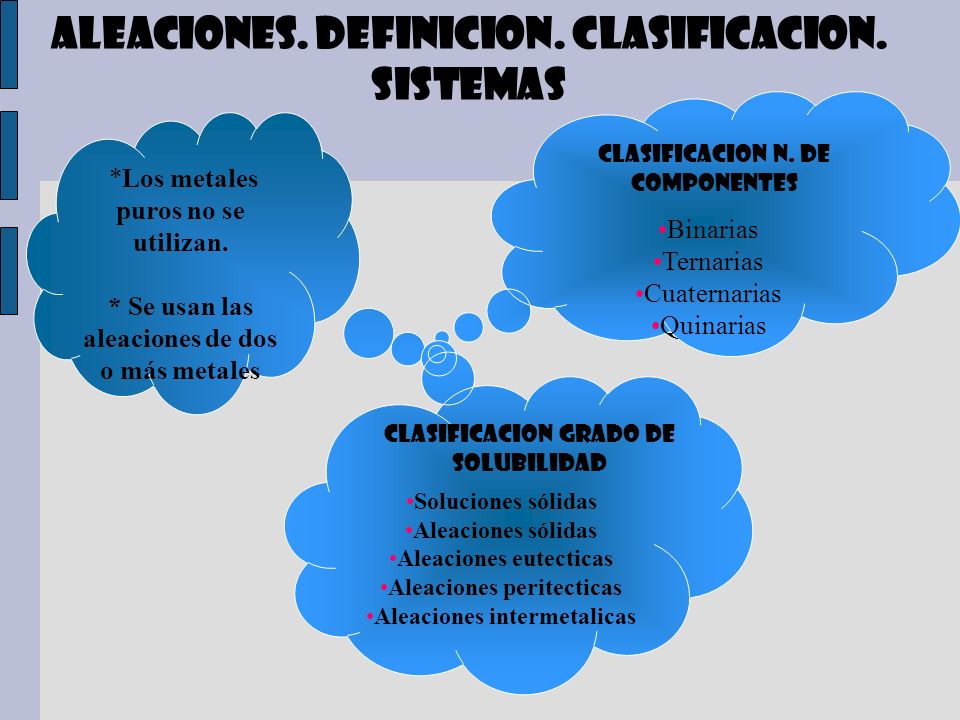

56 ALEACIONES. DEFINICION. CLASIFICACION. SISTEMAS
Binarias Ternarias Cuaternarias Quinarias *Los metales puros no se utilizan. * Se usan las aleaciones de dos o más metales CLASIFICACION N. DE COMPONENTES Soluciones sólidas Aleaciones sólidas Aleaciones eutecticas Aleaciones peritecticas Aleaciones intermetalicas CLASIFICACION grado de solubilidad

57 PIGMENTACION Y CORROSION. DEFINICION. CLASIFICACION
*Temperatura Humedad constante Cambios de PH Alimentos (azufre) *Biocompatibilidad * No oxidación o corrosión en el medio oral. CARACTERISTICAS QUE INDUCEN LA CORROSION

58 CORROSION PIGMENTACION Ataque mas severo del metal, sino una verdadera
Decoloración o perdida de lustre superficial de un metal. Substancias calcáreas Nicotina Manchas por café Manchas ocasionales Ataque mas severo del metal, sino una verdadera degradación de la estructura metálica PIGMENTACION CORROSION

59 Tendencia a la oxidación ESCALA ELECTROMOTRIZ
Altamente electropositivos. Son los mas resistentes Voltaje electroelictico Ceden sus electrones fácilmente entrando en solución En desintegración

60 Presencia de metales diferentes en boca
Restauraciones en amalgama de plata, estará contraindicado el colocar una restauración en oro y viceversa. El metal mas bajo entrara en disolución y los iones metálicos se depositaran en otras superficies metálicas * Sabor metálico ocasionando manchas gingivales (tatuajes)

61 RECOMENDACIONES PARA EVITAR LOS FENOMENOS DE CORROSION EN EL MEDIO ORAL
Aleaciones de oro, asegurar el porcentaje mínimo de oro + del 65% Utilización de metales nobles en las restauraciones Presencia de paladio en las restauraciones garantiza buena resistencia a la pigmentación y corrosión Restauraciones no metálicas (porcelana o sistemas poliméricos indirectos) Aleaciones de paladio excelente alternativa de bajo costo para restauraciones coladas. NUNCA combine en la misma boca restauraciones de metales Amalgamas de plata; utilizar formulas certificadas y lograr perfecto pulimento Metales (aluminio, cromo, y titanio) evitan la corrosión Ptes con numerosas amalgamas y ante la necesidad de restauración colada, elabore una aleación plata-paladio

62 GRACIAS
