“MATERIA: PERFORACIÓN I” “PLANEACIÓN Y DISEÑO DE LA PERFORACIÓN”

Presentación del tema: "“MATERIA: PERFORACIÓN I” “PLANEACIÓN Y DISEÑO DE LA PERFORACIÓN”"— Transcripción de la presentación:

1 “MATERIA: PERFORACIÓN I” “PLANEACIÓN Y DISEÑO DE LA PERFORACIÓN”
TEMA: “PLANEACIÓN Y DISEÑO DE LA PERFORACIÓN” DOCENTE: Ing. José Ernesto Bautista Rodas

2 PLANEACIÓN DE LA PERFORACIÓN
CONTENIDO Tecnología de la Perforación Introducción Proceso de la Perforación Rotatoria Componentes del Sistema de Perforación Rotatoria Planeación de la Perforación Proceso de Planeación Diseño de Pozos Definición Etapas del Previas al Diseño del Pozo Elaboración del Diseño de Pozos Programa de Perforación Contenido Programa Operativo de Perforación Informe Final del Pozo Evaluación de la Perforación

3 Tecnología De La Perforación

4 Introducción TECNOLOGÍA DE LA PERFORACIÓN
Durante mucho tiempo, la Industria Petrolera consideró a la Perforación de Pozos como un “arte” o labor artesanal y no como una ingeniería. En los inicios de la perforación esto era justificable, a partir de los 40´s se desarrolla la Tecnología de la Perforación de Pozos en forma acelerada (desarrollo, investigación, modernización, etc.). Para tener el estado actual de desarrollo se incorporan varias ramas de la ingeniería petrolera generando la tecnología propia de perforación, haciendo más que nunca verdadera ingeniería. Lo anterior no significa que el arte involucrado haya dejado de existir, sino que se ha conjuntado dentro de las diferentes disciplinas de ingeniería (León Loya).

5 Introducción TECNOLOGÍA DE LA PERFORACIÓN
Objetivo de la Tecnología de Perforación: Lograr perforar pozos petroleros en forma eficiente, segura, económica y que permita la explotación adecuada de los hidrocarburos. Objetivo de la Optimización de la Perforación: Incrementar la eficiencia de las operaciones involucradas en la perforación de Pozos.

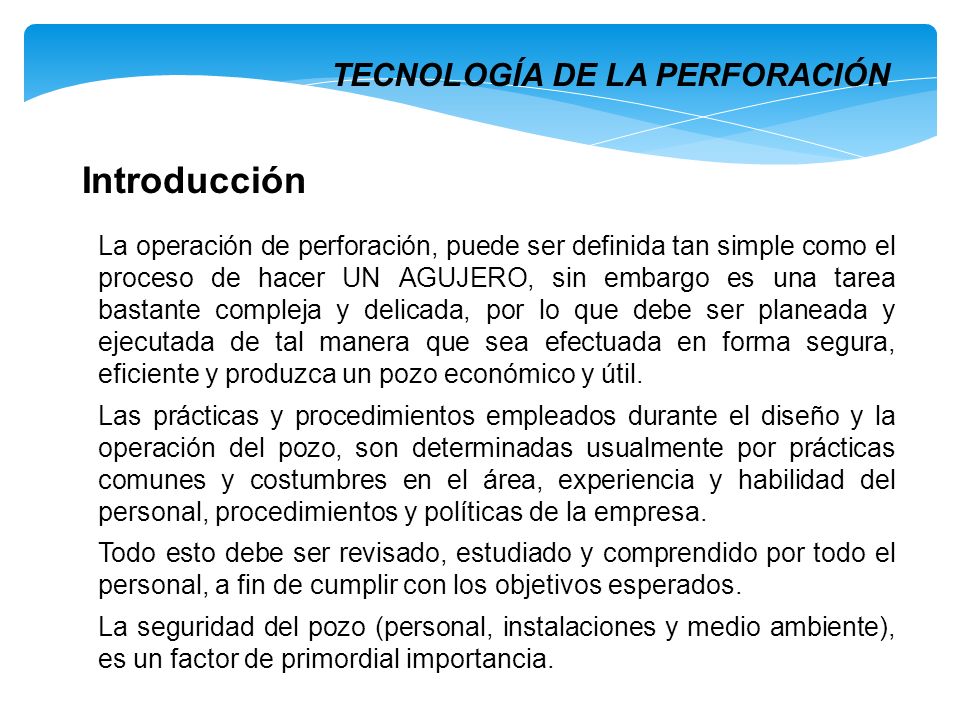

6 Introducción TECNOLOGÍA DE LA PERFORACIÓN
La operación de perforación, puede ser definida tan simple como el proceso de hacer UN AGUJERO, sin embargo es una tarea bastante compleja y delicada, por lo que debe ser planeada y ejecutada de tal manera que sea efectuada en forma segura, eficiente y produzca un pozo económico y útil. Las prácticas y procedimientos empleados durante el diseño y la operación del pozo, son determinadas usualmente por prácticas comunes y costumbres en el área, experiencia y habilidad del personal, procedimientos y políticas de la empresa. Todo esto debe ser revisado, estudiado y comprendido por todo el personal, a fin de cumplir con los objetivos esperados. La seguridad del pozo (personal, instalaciones y medio ambiente), es un factor de primordial importancia.

7 DESARROLLO DE LA PERFORACIÓN ROTATORIA
TECNOLOGÍA DE LA PERFORACIÓN DESARROLLO DE LA PERFORACIÓN ROTATORIA PERIODO DE ORIGEN( ) Máquina de vapor, energía más utilizada. Equipo rudimentario, torres de madera. Principio de la perforación rotatoria. Primeras trépanos de conos (Sharp & Hughes 1908). Diseños de TR y cementaciones (Halliburton 1904). Primeras bombas de lodos (1910). Fluidos de perforación (Nat. Lead Co. 1914). En México se perforó el pozo La Pez No.1 (1904).

8 DESARROLLO DE LA PERFORACIÓN ROTATORIA
TECNOLOGÍA DE LA PERFORACIÓN DESARROLLO DE LA PERFORACIÓN ROTATORIA PERIODO DE DESARROLLO ( ) Equipos de perforación de mayor potencia Mejores diseños de trépanos En Alemania (1935) se fabrican las primeras trépanos con carburo de tungsteno. Prácticas de cementación mejoradas. Uso de bentonita en los fluidos de perforación (1935) Fluidos especiales

9 DESARROLLO DE LA PERFORACIÓN ROTATORIA
TECNOLOGÍA DE LA PERFORACIÓN DESARROLLO DE LA PERFORACIÓN ROTATORIA PERIODO CIENTÍFICO ( ) Logro principal, el incremento de la perforación (31,000 pies en 1974, en EUA) Investigación sobre la perforación Introducción de la hidráulica de la perforación Mejoramiento en la trépanos Inicio de la perforación automatizada Inicio de la tecnología de fluidos de perforación Se introducen las turbinas en la perforación

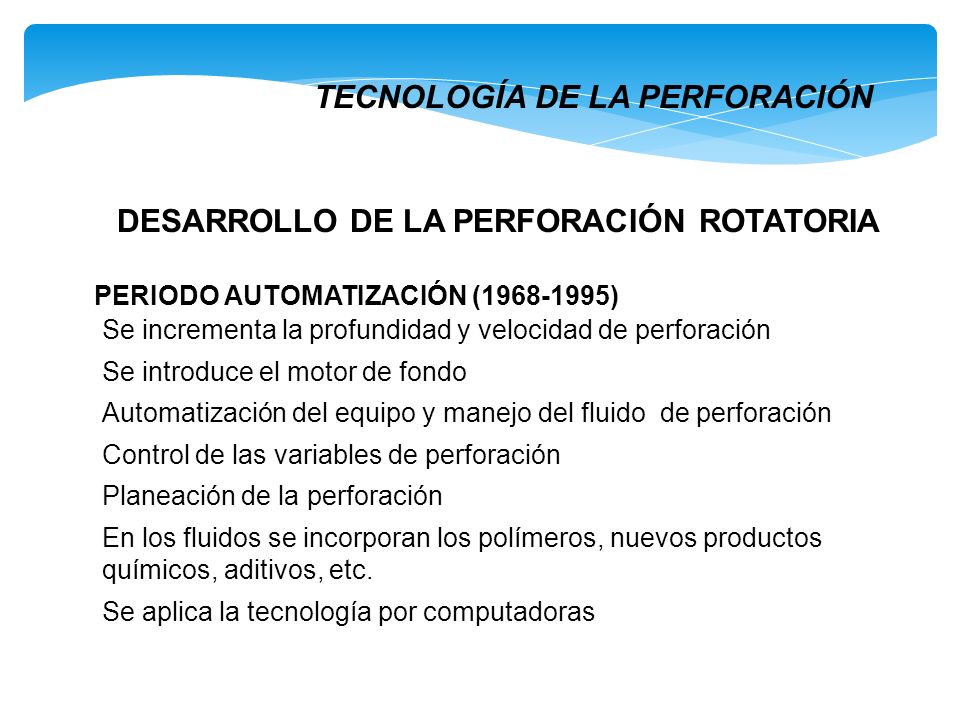

10 DESARROLLO DE LA PERFORACIÓN ROTATORIA
TECNOLOGÍA DE LA PERFORACIÓN DESARROLLO DE LA PERFORACIÓN ROTATORIA PERIODO AUTOMATIZACIÓN ( ) Se incrementa la profundidad y velocidad de perforación Se introduce el motor de fondo Automatización del equipo y manejo del fluido de perforación Control de las variables de perforación Planeación de la perforación En los fluidos se incorporan los polímeros, nuevos productos químicos, aditivos, etc. Se aplica la tecnología por computadoras

11 DESARROLLO DE LA PERFORACIÓN ROTATORIA
TECNOLOGÍA DE LA PERFORACIÓN DESARROLLO DE LA PERFORACIÓN ROTATORIA PERIODO ¿ROBOTICA? ( ) ?

12 Proceso de la Perforación Rotatoria
TECNOLOGÍA DE LA PERFORACIÓN Proceso de la Perforación Rotatoria El proceso de perforación rotatoria consiste en perforar un agujero mediante la aplicación de movimiento rotatorio y una fuerza de empuje a un elemento de corte denominado trepano que ataca a la roca convirtiéndola en ripios (recortes). El movimiento rotatorio se genera en la superficie y se transmite a la trepano por medio de la sarta de perforación o en forma hidráulica accionando un motor de fondo conectado a la trepano. La fuerza de empuje se genera con el peso mismo de la sarta de perforación (aparejo de fondo). Los ripios son sacados del pozo mediante la circulación de un fluido el cual se inyecta por el interior de los tubos y se regresa por el espacio anular. En la superficie son separados del fluido.

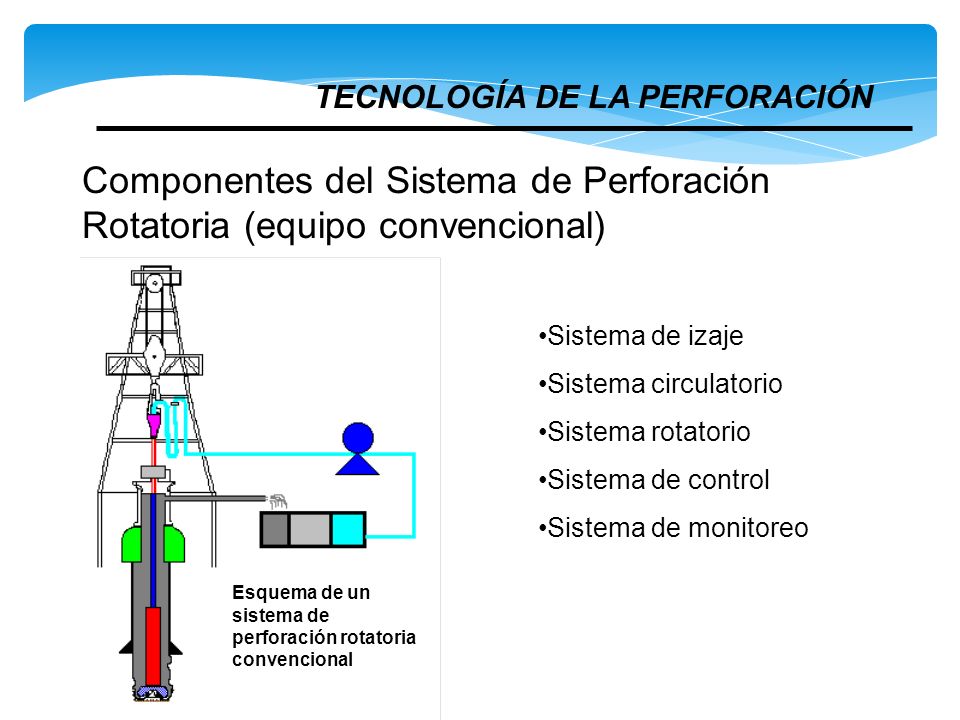

13 Componentes del Sistema de Perforación Rotatoria (equipo convencional)
TECNOLOGÍA DE LA PERFORACIÓN Componentes del Sistema de Perforación Rotatoria (equipo convencional) Sistema de izaje Sistema circulatorio Sistema rotatorio Sistema de control Sistema de monitoreo Esquema de un sistema de perforación rotatoria convencional

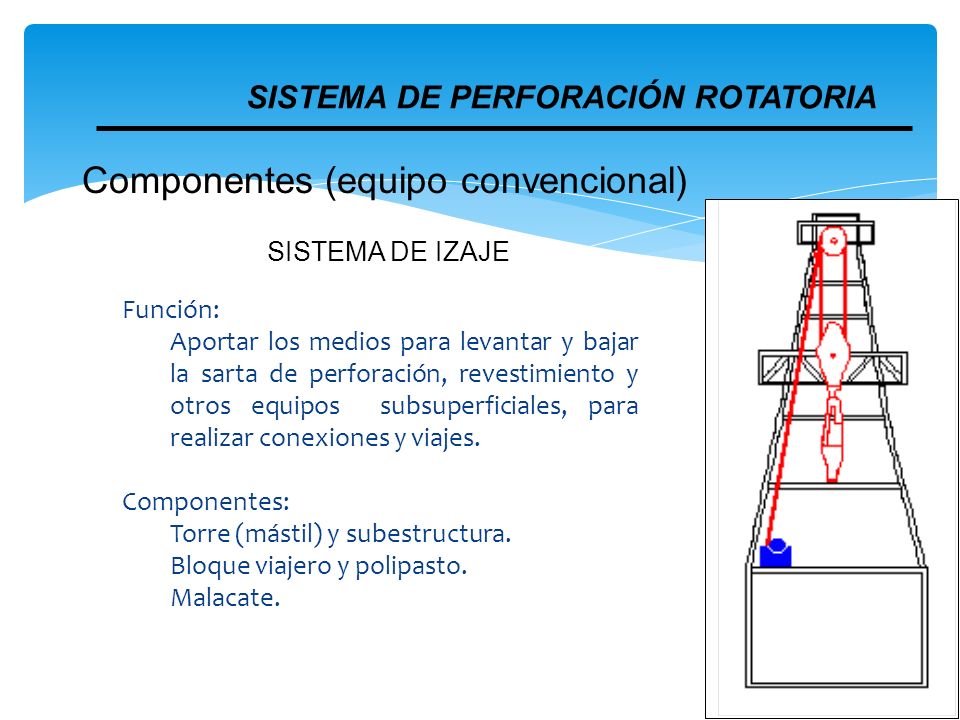

14 Componentes (equipo convencional)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) SISTEMA DE IZAJE Función: Aportar los medios para levantar y bajar la sarta de perforación, revestimiento y otros equipos subsuperficiales, para realizar conexiones y viajes. Componentes: Torre (mástil) y subestructura. Bloque viajero y polipasto. Malacate.

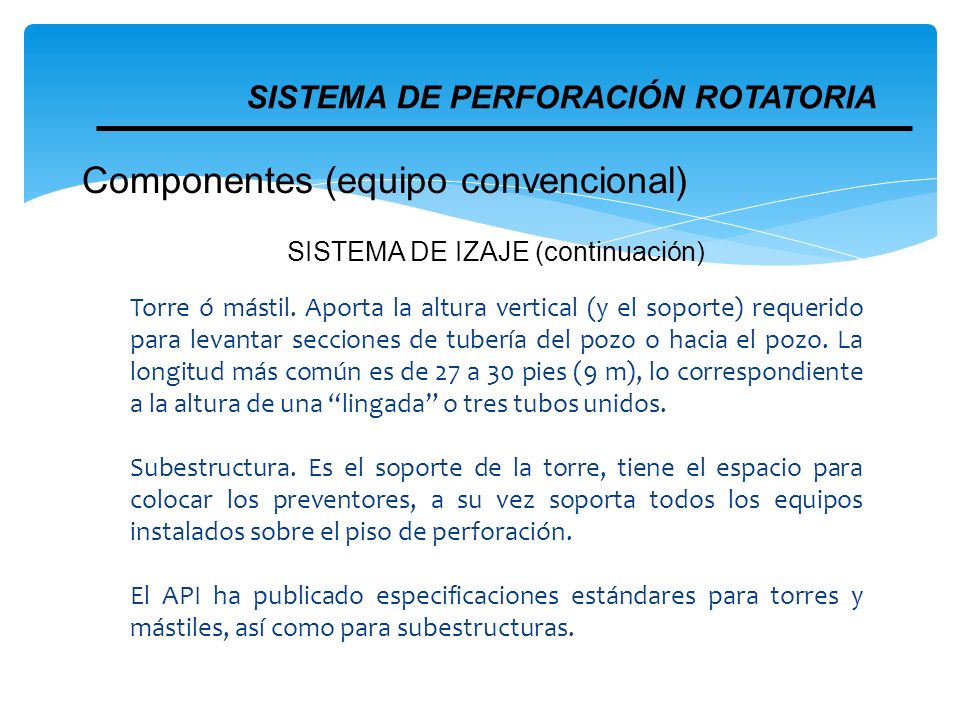

15 SISTEMA DE IZAJE (continuación)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) SISTEMA DE IZAJE (continuación) Torre ó mástil. Aporta la altura vertical (y el soporte) requerido para levantar secciones de tubería del pozo o hacia el pozo. La longitud más común es de 27 a 30 pies (9 m), lo correspondiente a la altura de una “lingada” o tres tubos unidos. Subestructura. Es el soporte de la torre, tiene el espacio para colocar los preventores, a su vez soporta todos los equipos instalados sobre el piso de perforación. El API ha publicado especificaciones estándares para torres y mástiles, así como para subestructuras.

16 SISTEMA DE IZAJE (continuación)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) SISTEMA DE IZAJE (continuación) Bloque viajero. Compuesto por el gancho, polipasto y cable, aportando el movimiento que permite manejar las cargas. El cable en especial debe tener continua supervisión, para evitar rupturas que provoquen daño al personal, al equipo o pérdida de la sarta. Malacate. Aporta la fuerza requerida para levantar o bajar la sarta. Compuesto por: tambor, freno, transmisión y cabrestantes.

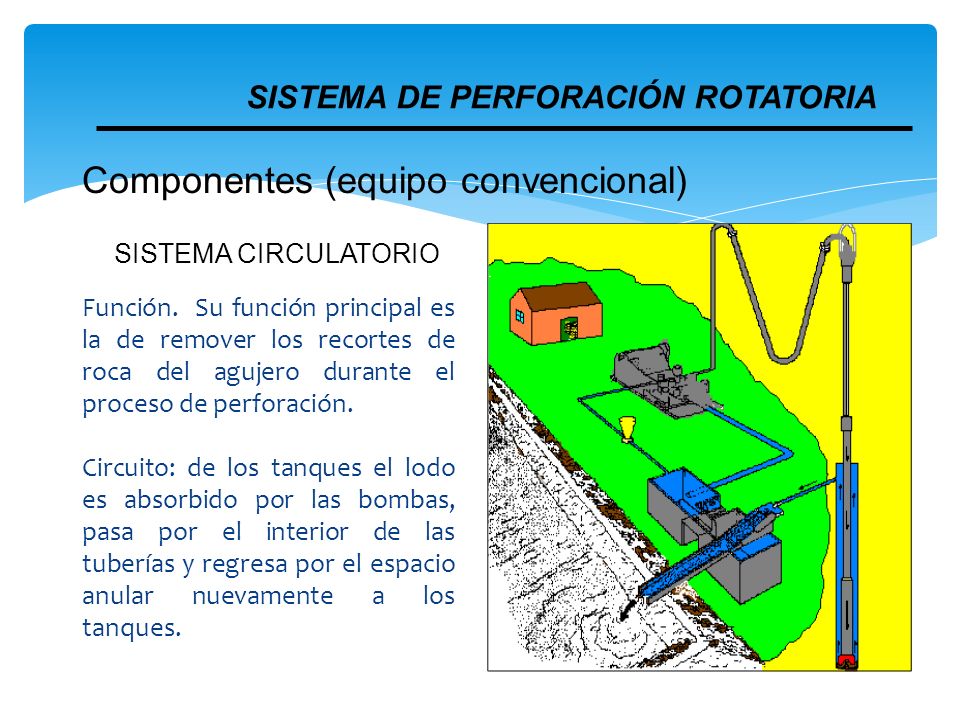

17 Componentes (equipo convencional)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) SISTEMA CIRCULATORIO Función. Su función principal es la de remover los recortes de roca del agujero durante el proceso de perforación. Circuito: de los tanques el lodo es absorbido por las bombas, pasa por el interior de las tuberías y regresa por el espacio anular nuevamente a los tanques.

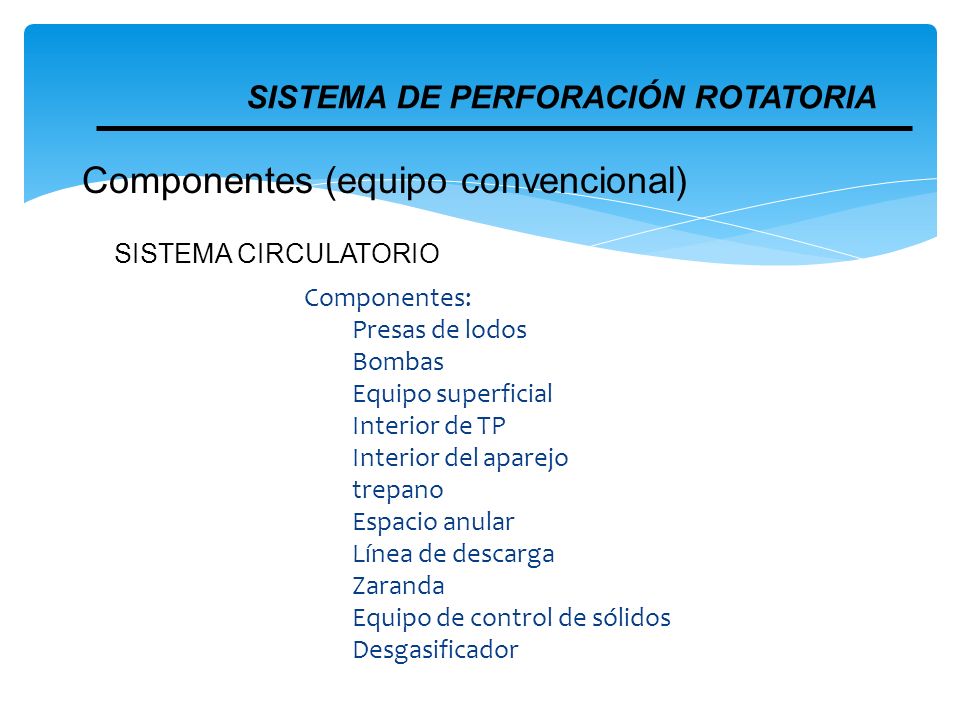

18 Componentes (equipo convencional)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) SISTEMA CIRCULATORIO Componentes: Presas de lodos Bombas Equipo superficial Interior de TP Interior del aparejo trepano Espacio anular Línea de descarga Zaranda Equipo de control de sólidos Desgasificador

19 Componentes (equipo convencional)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) Función: Genera y transmite la rotación a la trepano. Partes: Unión giratoria.- Soporta el peso de la sarta y permite el movimiento de rotación. Flecha.- 1ra. Sección de la sarta, transmite a través del buje el movimiento rotatorio aportado por la mesa rotatoria. Mesa rotatoria.- Genera el movimiento rotatorio. Sarta de perforación.- Transmite el movimiento rotatorio a la trepano. trepano.- Elemento de corte. SISTEMA ROTATORIO

20 Componentes (equipo convencional)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) SISTEMA DE CONTROL Función. Proveer el control del flujos de fluidos de la formación (brotes). Permite: detectar brotes, cerrar el pozo, circular bajo presión, mover sarta bajo presión, diversificar el flujo. Partes: Detectores de flujo. Conjunto de preventores. Tablero de control remoto. Sistema de acumuladores.

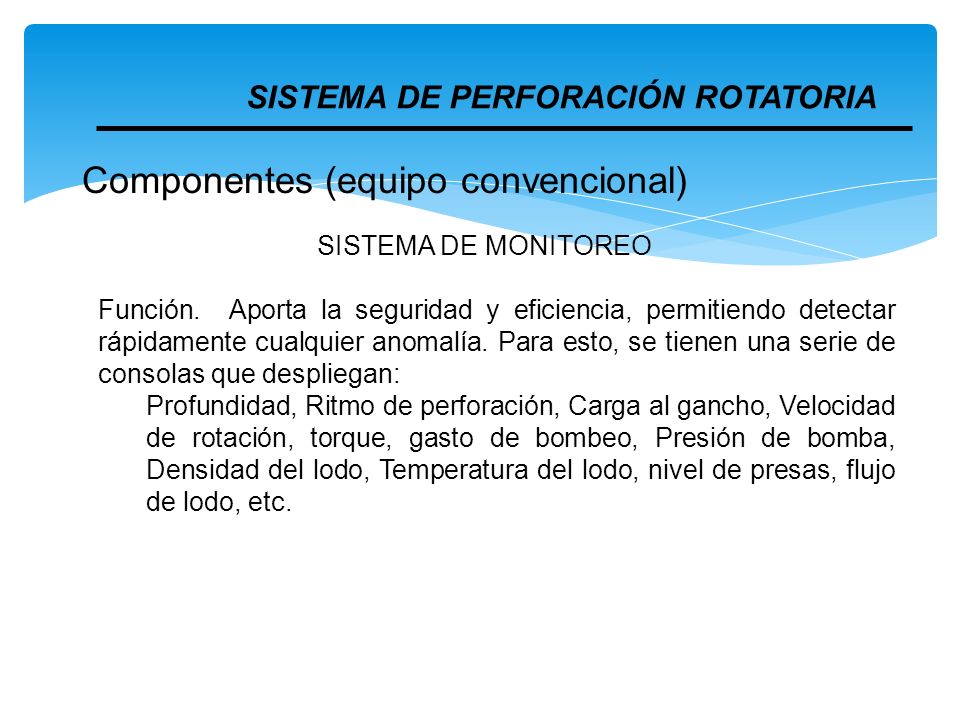

21 Componentes (equipo convencional)
SISTEMA DE PERFORACIÓN ROTATORIA Componentes (equipo convencional) SISTEMA DE MONITOREO Función. Aporta la seguridad y eficiencia, permitiendo detectar rápidamente cualquier anomalía. Para esto, se tienen una serie de consolas que despliegan: Profundidad, Ritmo de perforación, Carga al gancho, Velocidad de rotación, torque, gasto de bombeo, Presión de bomba, Densidad del lodo, Temperatura del lodo, nivel de presas, flujo de lodo, etc.

22 Planeación De La Perforación

23 Introducción PLANEACIÓN DE LA PERFORACIÓN
La Industria de la Perforación esta cambiando rápidamente en todas las áreas (tecnología, seguridad, administración, relaciones contractuales, entrenamiento, etc). Por lo que tenemos que ser más eficientes, mejorar nuestras habilidades, adquirir nuevas tecnologías y mejorar nuestra formas de trabajo. La computación a creado cambios dramáticos, ayudando a obtener mejores decisiones. Podemos almacenar, accesar, analizar y resumir grandes cantidades de datos y realizar cálculos complejos fácilmente.

24 Introducción PLANEACIÓN DE LA PERFORACIÓN
Antiguamente las grandes empresas operadoras tenían incorporados todos los procesos como parte de la misma, hoy en día solo incorporan las partes sustantivas y los demás servicios los contratan. Por tal razón es requerido continuo contacto con contratistas y proveedores de servicios, por lo que la habilidad de negociación debe ser creada en los planeadores de la perforación de pozos.

25 Introducción PLANEACIÓN DE LA PERFORACIÓN
Otra tendencia que se presenta, es que la gente que planea y supervisa pozos cada vez se encuentra menos tiempo físicamente en el sitio (en el pozo), incluso crea los diseño y los envía a la aplicación, perdiéndose parte de la capacitación que ofrece la ejecución de programas. Por lo que se requiere que los diseñadores cada vez sean más inteligentes y adquieran rápidamente más habilidades.

26 Introducción Definición: PLANEACIÓN DE LA PERFORACIÓN
El éxito de un pozo esta determinado, primero, por el esfuerzo dedicado a la creación del mejor plan posible del pozo y segundo, por la competente supervisión mientras se esta perforando. DISEÑO Y OPERACIÓN Definición: Planeación de la perforación es el concepto de crear el diseño del pozo, el programa de operación y el programa de supervisión, previo al inicio de las actividades directas en la generación del pozo.

27 Proceso de Planeación del Pozo (Steve Devereux)
PLANEACIÓN DE LA PERFORACIÓN Proceso de Planeación del Pozo (Steve Devereux) Definición del Tipo y Características del Pozo (especificaciones) Adquisición y revisión de datos (Información) Análisis de Datos (Información) Distribución del Diseño Propuesto para Comentarios (corroboración) Elaboración del Programa Operativo Elaboración del Diseño del Pozo (Programa de Perforación) Discusión del Programa Operativo Reunión previa antes del inicio de la perforación (involucramiento)

28 Proceso PLANEACIÓN DE LA PERFORACIÓN
Adquisición y revisión de datos (Información) Análisis de Datos (Información)

29 Proceso PLANEACIÓN DE LA PERFORACIÓN
Definición del Tipo y Características del Pozo (especificaciones) Elaboración del Diseño del Pozo (programa de perforación)

30 Proceso PLANEACIÓN DE LA PERFORACIÓN
Distribución del Diseño Propuesto para Comentarios (corroborar) Elaboración del Programa Operativo

31 Proceso PLANEACIÓN DE LA PERFORACIÓN Discusión del Programa Operativo
Reunión previa antes del inicio de la perforación (involucrarse)

32 Diseño Del Pozo

33 Definición DISEÑO DEL POZO
El diseño del pozo es el estado final ideal deseado. Por lo tanto se deberán aquí pre-definir todos los elementos que determinan las características del pozo, tanto en su etapa de perforación como de terminación. Una vez determinado el diseño, se puede proceder a elaborar el programa operativo de perforación.

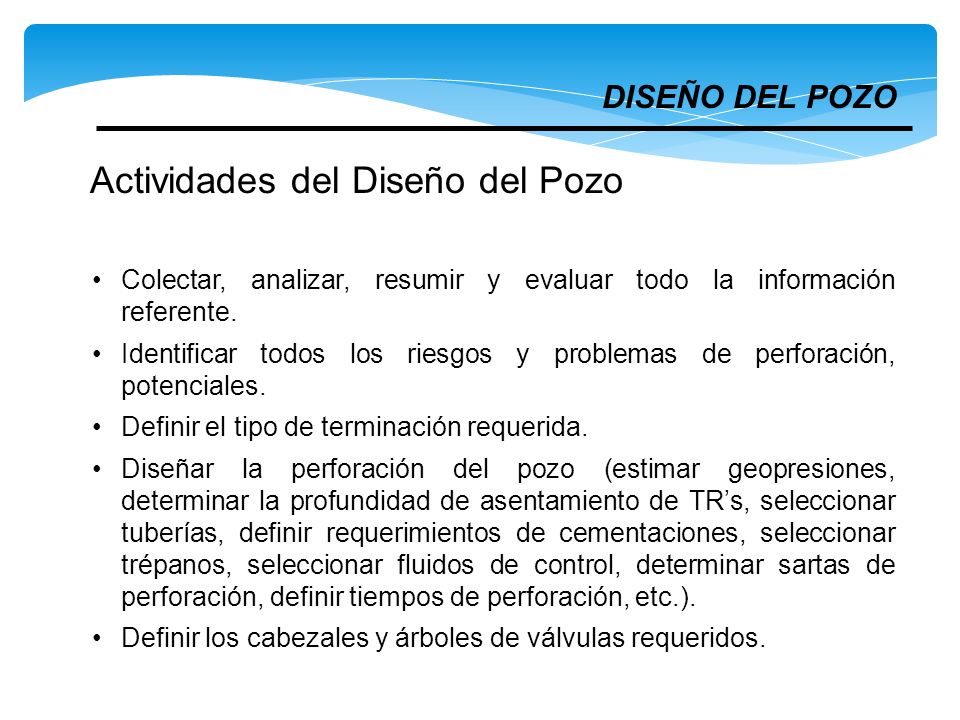

34 Actividades del Diseño del Pozo
Colectar, analizar, resumir y evaluar todo la información referente. Identificar todos los riesgos y problemas de perforación, potenciales. Definir el tipo de terminación requerida. Diseñar la perforación del pozo (estimar geopresiones, determinar la profundidad de asentamiento de TR’s, seleccionar tuberías, definir requerimientos de cementaciones, seleccionar trépanos, seleccionar fluidos de control, determinar sartas de perforación, definir tiempos de perforación, etc.). Definir los cabezales y árboles de válvulas requeridos.

35 Actividades del Diseño del Pozo
Revisar todos los aspectos propuestos y en consenso discutir el diseño. Estimar tiempos y costos. Elaborar los documentos del diseño del pozo, Programa de Perforación. Identificar los aspectos críticos que puedan obstruir el proceso. Coordinarse con los programas de movimiento de equipos y logística. Definir lo antes posible la fecha real de inicio de las actividades.

36 DISEÑO DEL POZO BUENA INFORMACIÓN BUEN DISEÑO POZO EXITOSO
El éxito o fracaso de un pozo, desde el punto de vista de perforación, es fuertemente dependiente del diseño del pozo previo al inicio de la perforación. La planeación del pozo es fuertemente dependiente de la calidad y cantidad de los datos disponibles para la planeación. Es importante que en la recopilación de la información intervengan tanto personal de exploración, yacimientos y producción (activos) como de perforación.

37 Solicitud del Pozo DISEÑO DEL POZO
Documento de Solicitud (del activo) por escrito y firmada por responsables. Objetivo del pozo y localización superficial. Calendario estimado. Evaluaciones que se desean realizar: Programa de registros (geofísicos) Programa de toma de núcleos Mediciones de trayectoria requeridas Requerimiento de registros de lodos Cualquier otro tipo de evaluación (ejemplo: paleontología, etc) Pruebas de producción requeridas Características finales deseadas del pozo

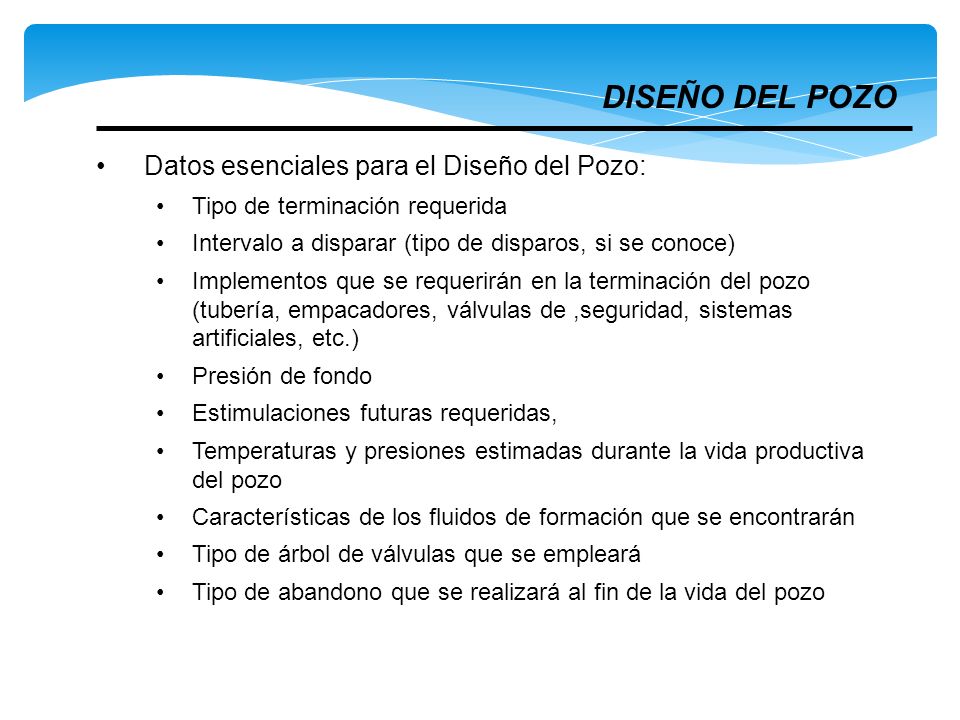

38 DISEÑO DEL POZO Datos esenciales para el Diseño del Pozo:
Tipo de terminación requerida Intervalo a disparar (tipo de disparos, si se conoce) Implementos que se requerirán en la terminación del pozo (tubería, empacadores, válvulas de ,seguridad, sistemas artificiales, etc.) Presión de fondo Estimulaciones futuras requeridas, Temperaturas y presiones estimadas durante la vida productiva del pozo Características de los fluidos de formación que se encontrarán Tipo de árbol de válvulas que se empleará Tipo de abandono que se realizará al fin de la vida del pozo

39 DISEÑO DEL POZO Datos esenciales para el Diseño del Pozo (continuación): Cualquier otra información relevante de la terminación Perfiles de presión de formación y fractura de pozos de correlación Información de gases que se presentarán Información geológica y litológica de los pozos de correlación Zonas problemáticas de la formación Perfil de temperatura

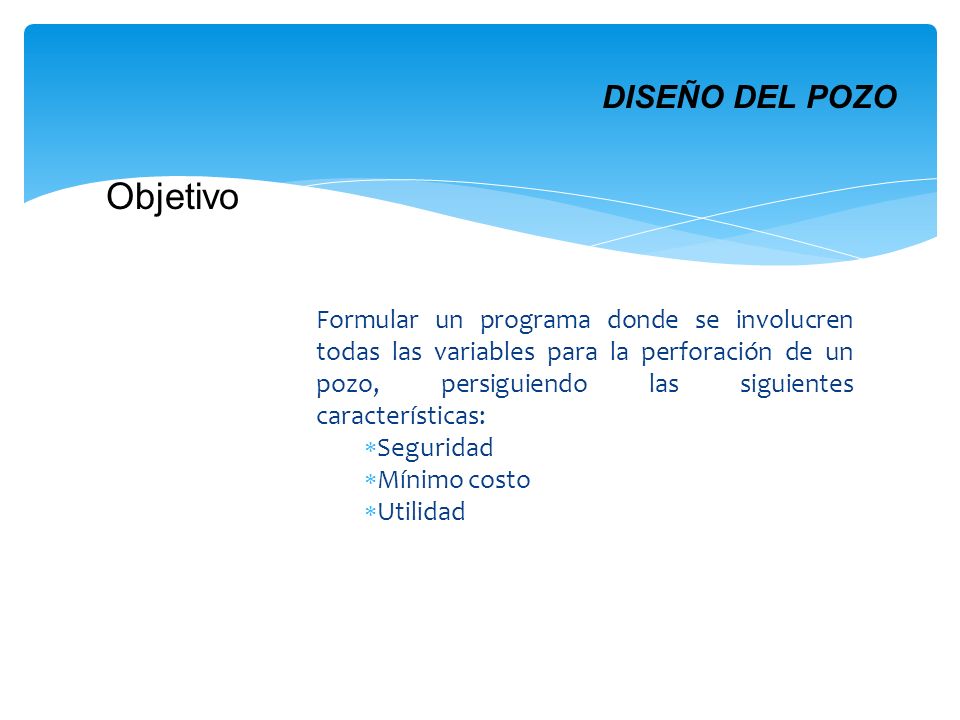

40 Objetivo DISEÑO DEL POZO
Formular un programa donde se involucren todas las variables para la perforación de un pozo, persiguiendo las siguientes características: Seguridad Mínimo costo Utilidad

41 Objetivo DISEÑO DEL POZO
Seguridad.- Máxima prioridad en la planeación (principal: protección al personal). El plan debe ser tal que minimice el riesgo por brotes de la formación y otros factores que generen problemas. Mínimo costo.- Sin afectar la seguridad, el plan deberá pretender minimizar costos. Utilidad.- Se pretende perforar pozos donde: El diámetro sea el adecuado. La formación no quede con daño.

42 Proceso DISEÑO DEL POZO Planeación de la Terminación Programa de
1 2 Proceso Planeación de la Terminación Programa de trépanos Recopilación y análisis de la Información Geometría del Pozo Diseño de T.R. Predicción de la Presión de la Formación Trayectoria del Pozo Diseño de la Sarta de Perforación Predicción del Grad. de Fractura Diseño del Fluido de Perforación Selección del Equipo de Perforación Determinación del Asentamiento de TR’s Diseño de la Cementación 1 Estimación de Costos 2

43 Programa De Perforación

44 Definición PROGRAMA DE PERFORACIÓN
El programa de perforación es el documento en donde se encuentra toda la información del pozo: Información del área. Características del pozo. Diseño del pozo. Operación para realizar el pozo. Documentos de solicitud y aceptación. Etc.

45 Contenido PROGRAMA DE PERFORACIÓN Datos Generales: Localización
Estructura Geológica Columna Geológica Esperada Plano Estructural Objetivo Aparejo de producción Geopresiones Perfil de presión de formación Perfil de Presión de fractura Perfil de presión de sobrecarga Mapa de Geo-presiones

46 Contenido PROGRAMA DE PERFORACIÓN Tuberías de Revestimiento
Profundidades de asentamiento de TR’s Densidades programadas de lodos Geometría del pozo (TR’s y trépanos) Tipos y Características de las TR’s Cementaciones y accesorios Programa Direccional (trayectoria) Proyecto direccional Aparejos de fondo por etapa Programa de mediciones de trayectoria Fluidos de Perforación Programa de fluidos Características y propiedades de los fluidos

47 Contenido PROGRAMA DE PERFORACIÓN trépanos e Hidráulica
Programa de trépanos (tipos y características) Hidráulica de perforación propuesta Sartas de Perforación Sartas de perforación por etapa Aparejos de fondo por etapa Programa de Toma de Información Programa de registros Programa de núcleos Pruebas de formación Pruebas de producción

48 Contenido PROGRAMA DE PERFORACIÓN Conexiones Superficiales de Control
Conjunto de preventores por etapa Árboles de válvulas Cabezales Programa de pruebas a preventores, cabezales y TR’s Tipo de Terminación Características del Equipo de Perforación Distribución de Tiempos Programa operativo Tiempos programados por operación Gráfica de profundidad vs Tiempo Programada Información de Pozos de Correlación Resumen de la información por pozo de correlación

49 Contenido PROGRAMA DE PERFORACIÓN
Programa Calendarizado de Requerimiento de Materiales Costos de Perforación Anexos Toda la información que se considere importante, cálculos de respaldo, oficios, reglamentaciones, etc. Firmas de Autorización

50 Programa Operativo

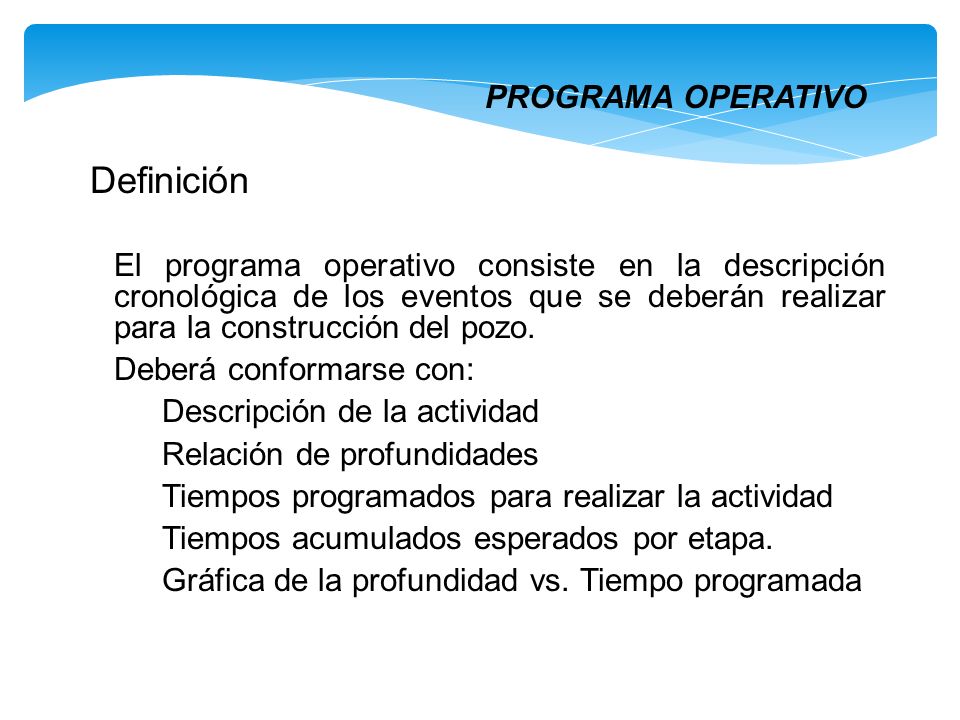

51 Definición PROGRAMA OPERATIVO
El programa operativo consiste en la descripción cronológica de los eventos que se deberán realizar para la construcción del pozo. Deberá conformarse con: Descripción de la actividad Relación de profundidades Tiempos programados para realizar la actividad Tiempos acumulados esperados por etapa. Gráfica de la profundidad vs. Tiempo programada

52 PROGRAMA OPERATIVO TIEMPO (DIAS) PROFUNDIDAD (METROS) 110.10 TOTAL
14.00 TERMN. 96.10 PERF. 16.96 LINER 7 5/8” 18.58 LINER 9 7/8” 25.41 TR 11 7/8” 20.85 TR 16” 14.33 TR 20” DIAS REAL PROG. ETAPA

53 Informe Final Del Pozo

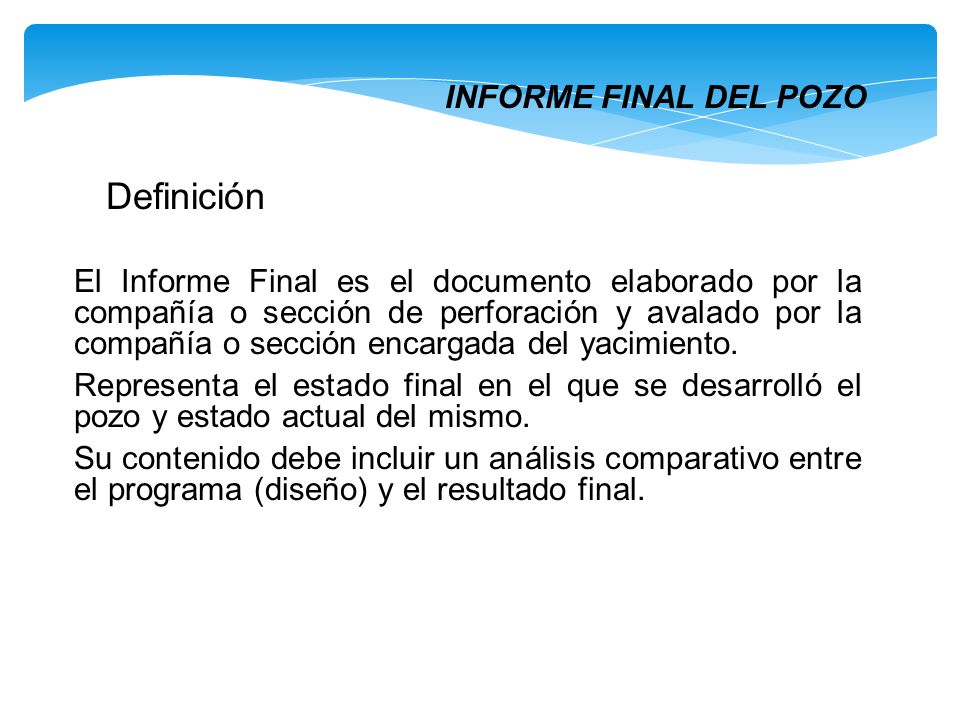

54 Definición INFORME FINAL DEL POZO
El Informe Final es el documento elaborado por la compañía o sección de perforación y avalado por la compañía o sección encargada del yacimiento. Representa el estado final en el que se desarrolló el pozo y estado actual del mismo. Su contenido debe incluir un análisis comparativo entre el programa (diseño) y el resultado final.

55 Contenido INFORME FINAL DEL POZO Información de la perforación.
Información de la terminación. Resumen de costos y prosupuestos Resumen de servicios Resumen de materiales empleados Permisos Anexos

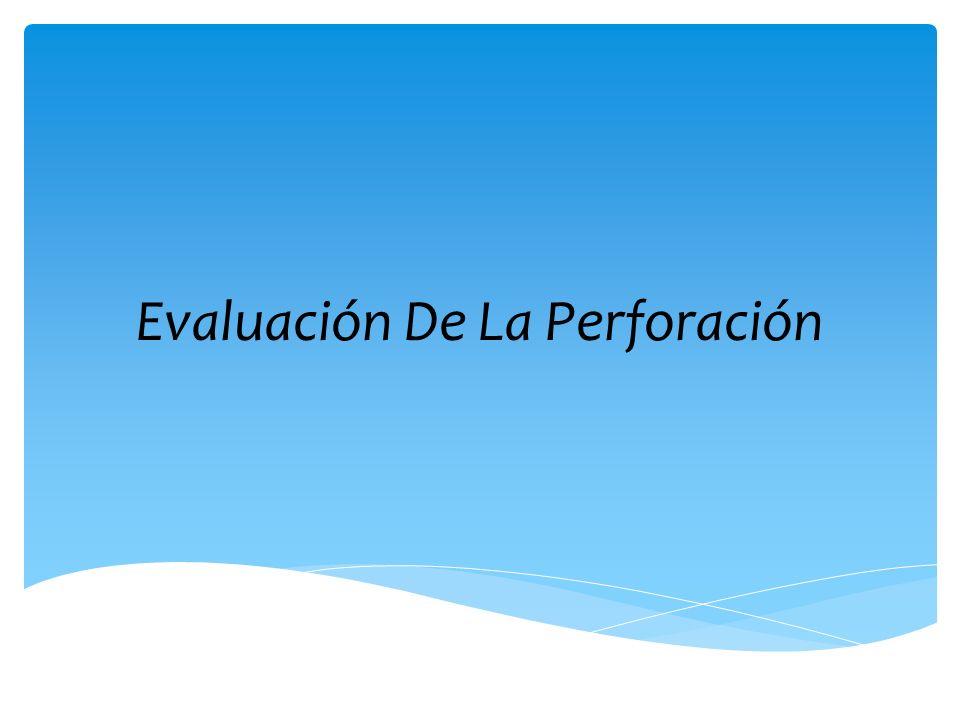

56 Evaluación De La Perforación

57 Introducción EVALUACIÓN DE LA PERFORACIÓN
Es importante una medida comparativa entre los pozos programados y los pozos finales reales: Programas de Perforación vs. Informes Finales Esta comparación permitirá observar cuales son las debilidades y cuales las fortalezas. Es necesario eliminar aspectos comparativos subjetivos o no tangibles. Esto es buscar las actividades comparables cuantitativamente. No todos las actividades de la perforación tienen la misma trascendencia, por lo que deben ser cuantificadas en función de su importancia en el desarrollo del pozo.

58 Concepto EVALUACIÓN DE LA PERFORACIÓN
Si consideramos que el programa de perforación ha sido realizado en forma adecuada y es el proceso ideal para la creación del pozo que estamos deseando tener, cualquier variación con respecto al informe y resultado final es una anomalía que debe ser corregida. Es importante tener en cuenta que el programa de perforación es el estado ideal del pozo, por lo que será prácticamente imposible obtener una imagen como informe final, sin embargo buscaremos siempre estar lo más cercano posible.

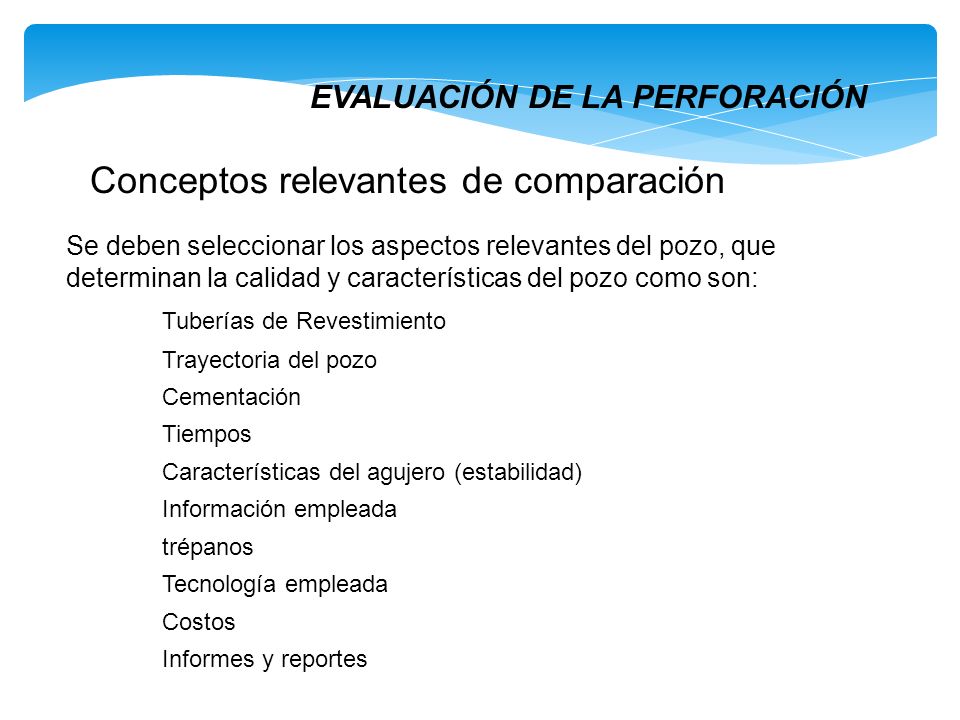

59 Conceptos relevantes de comparación
EVALUACIÓN DE LA PERFORACIÓN Conceptos relevantes de comparación Se deben seleccionar los aspectos relevantes del pozo, que determinan la calidad y características del pozo como son: Tuberías de Revestimiento Trayectoria del pozo Cementación Tiempos Características del agujero (estabilidad) Información empleada trépanos Tecnología empleada Costos Informes y reportes

60 Conceptos relevantes de comparación
EVALUACIÓN DE LA PERFORACIÓN Conceptos relevantes de comparación Indudablemente existen mucho más parámetros de evaluación, los cuales se pueden incorporar. Esto dependerá del punto de vista de los diseñadores, cuando consideren que parámetros son relevantes. Una propuesta de evaluar el desempeño, es asignar calificaciones a cada parámetro comparativo, en función de su influencia en la calidad del pozo. La calificación total o final será por tanto la sumatoria de todas las calificaciones parciales. Si el pozo resultó idéntico al diseño (situación ideal) la evaluación será: eficiencia 100%

61 Eficiencia EVALUACIÓN DE LA PERFORACIÓN
Realizando esta actividad podemos: Visualizar cual pozo fue mejor comparando más parámetros (usualmente se comparan sólo tiempos y costos). En cual rubro o parámetro tuvo mejor (o peor) desempeño. En que parámetros la empresa es fuerte y en cuales es débil. Enfocar las medidas de mejora en los aspectos débiles, con bases y no con apreciaciones. Justificar el buen o mal desempeño. Determinar en caso de falla si debemos mejorar el diseño o debemos mejorar la operación (o ambos)

62 OPTIMIZACION DE LA PERFORACION
Optimización es el proceso para encontrar el conjunto de condiciones requeridas con el fin de obtener los mejores resultados para una situación dada. Sus características esenciales son: objetivos, factores conflictivos y restricciones. la perforación optimizada consiste en emplear los datos y experiencias obtenidas en el primer pozo perforado, como base para determinar y aplicar técnicas adecuadas para la perforación de los pozos subsecuentes; de tal manera que el costo total de perforación sea reducido al mínimo en el menor tiempo y con el menor número de pozos posibles.

63 CONSIDERACIONES PARA LA OPTIMIZACION DE LA PERFORACION
Consideraciones en la optimización de la perforación. Fluido de perforación. Hidráulica. Selección del tipo de trepano. Condiciones de operación de la trepano. Selección del equipo. Adquisición de datos (correlación de pozos vecinos). Programa de tubería de revestimiento. Sarta de perforación. Control de presiones subsuperficiales (brotes). Planeación de la perforación.
