MARIA DANIELA MARTINEZ PORRAS TOLERANCIA Y AJUSTES
2

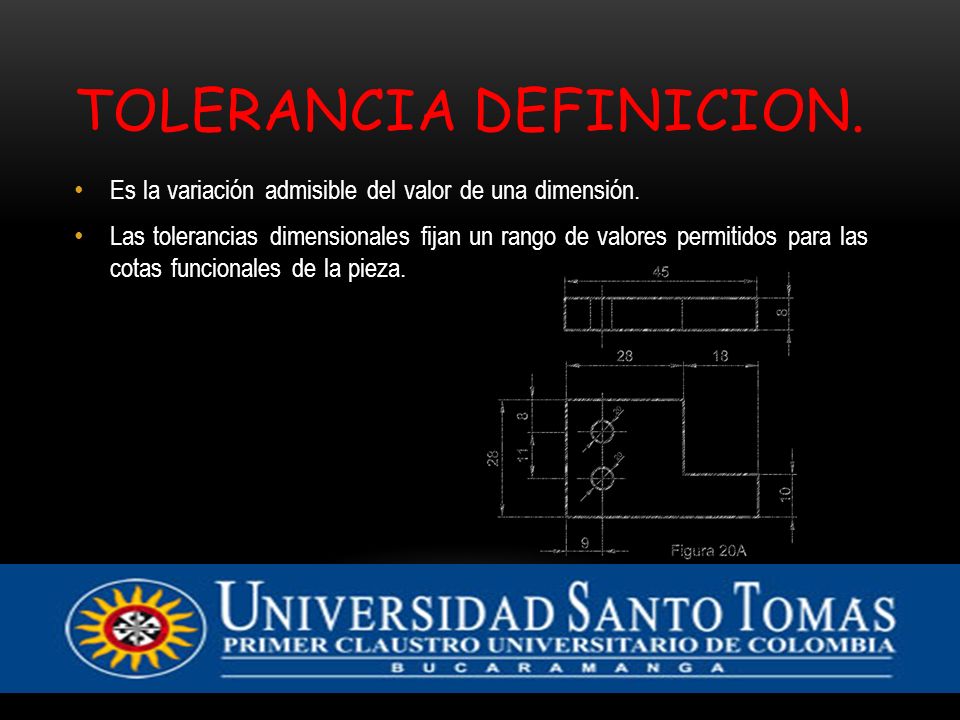

TOLERANCIA DEFINICION. Es la variación admisible del valor de una dimensión. Las tolerancias dimensionales fijan un rango de valores permitidos para las cotas funcionales de la pieza.
3
TOLERANCIA: TERMINOLOGIA DIMENSION NOMINAL: es el valor teórico que tiene una dimensión. DIMENSIONES LIMITES: valor extremos que toma una dimensión. DIFERENCIA EFECTIVA: es la diferencia entre la dimensión real y la dimensión nominal. DIMENSION REAL: valor medido sobre la pieza.
4

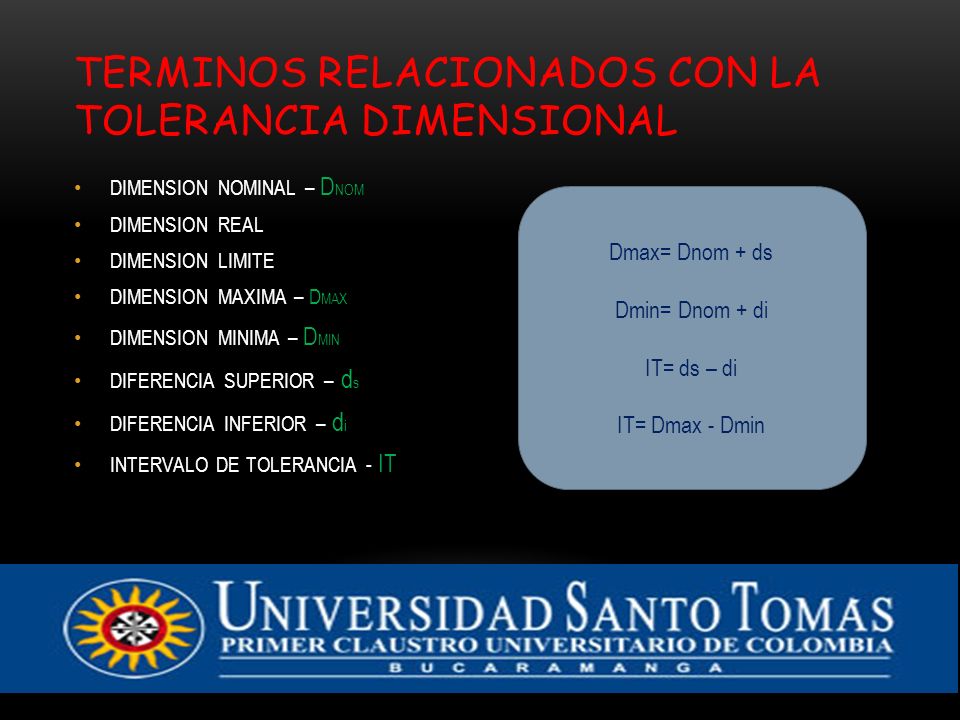

TERMINOS RELACIONADOS CON LA TOLERANCIA DIMENSIONAL DIMENSION NOMINAL – D NOM DIMENSION REAL DIMENSION LIMITE DIMENSION MAXIMA – D MAX DIMENSION MINIMA – D MIN DIFERENCIA SUPERIOR – d s DIFERENCIA INFERIOR – d i INTERVALO DE TOLERANCIA - IT Dmax= Dnom + ds Dmin= Dnom + di IT= ds – di IT= Dmax - Dmin
5
NOTACIÓN ALFANUMÉRICA DE LA TOLERANCIA
6

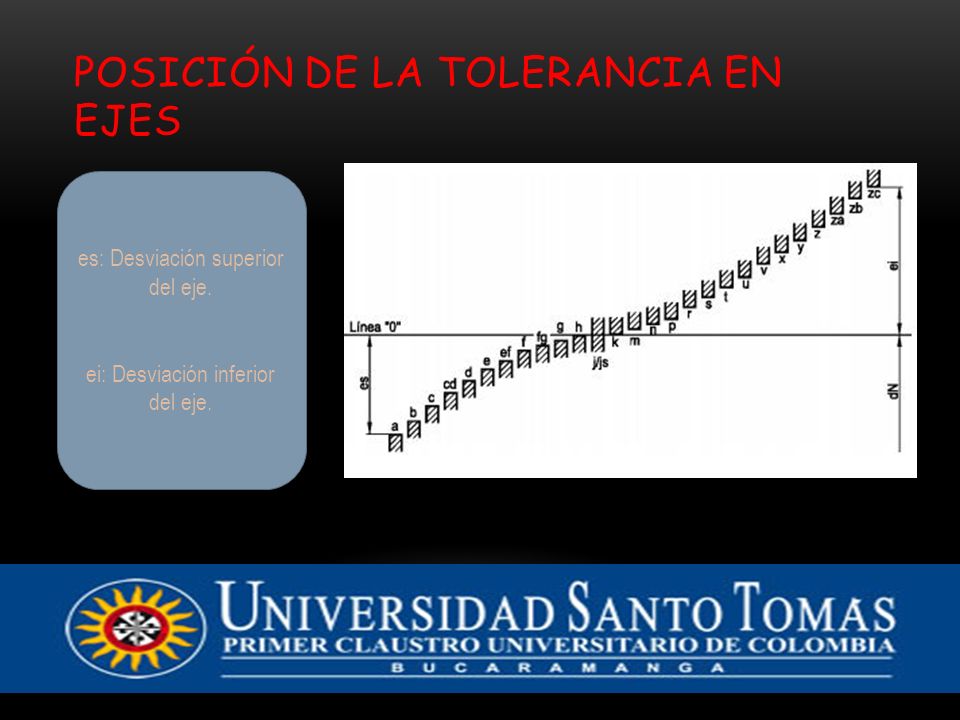

POSICIÓN DE LA TOLERANCIA EN EJES es: Desviación superior del eje. ei: Desviación inferior del eje.
7
VALORES DE TOLERANCIA Los valores de tolerancia dependen directamente del valor de la Dimensión nominal del elemento construido. Se establece una clasificación de calidades de la tolerancia ( normalmente se definen de 01, 1, 2…, 16), mediante una tabla determina rangos de medidas nominales, los diferentes valores máximos y mínimos en función de la calidad mencionada.
8
CALIDADES DE TOLERANCIA
9

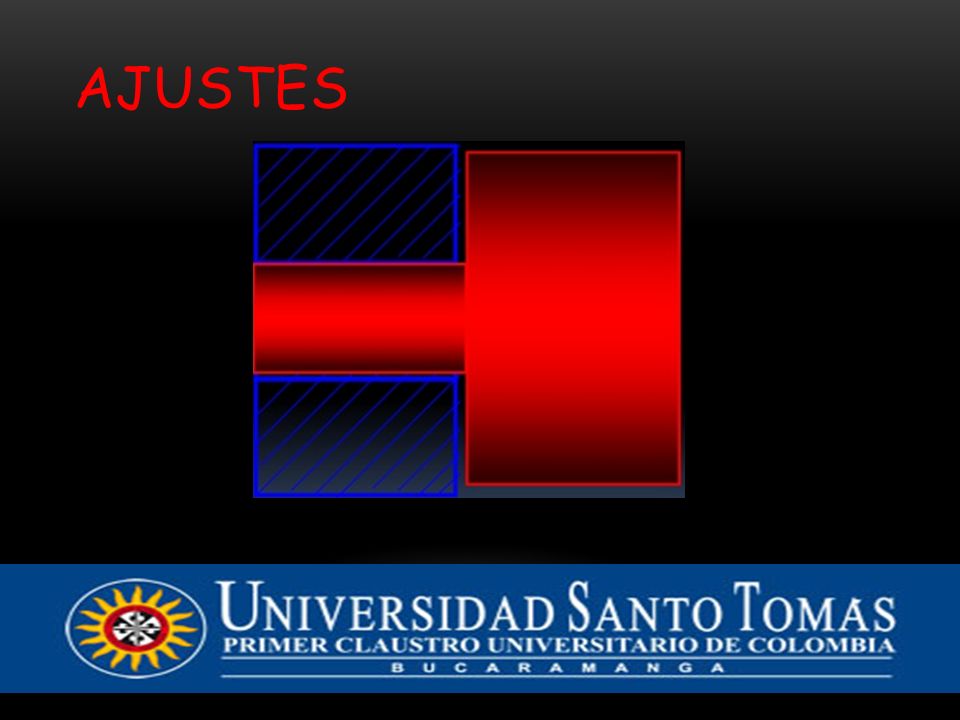

AJUSTES
10

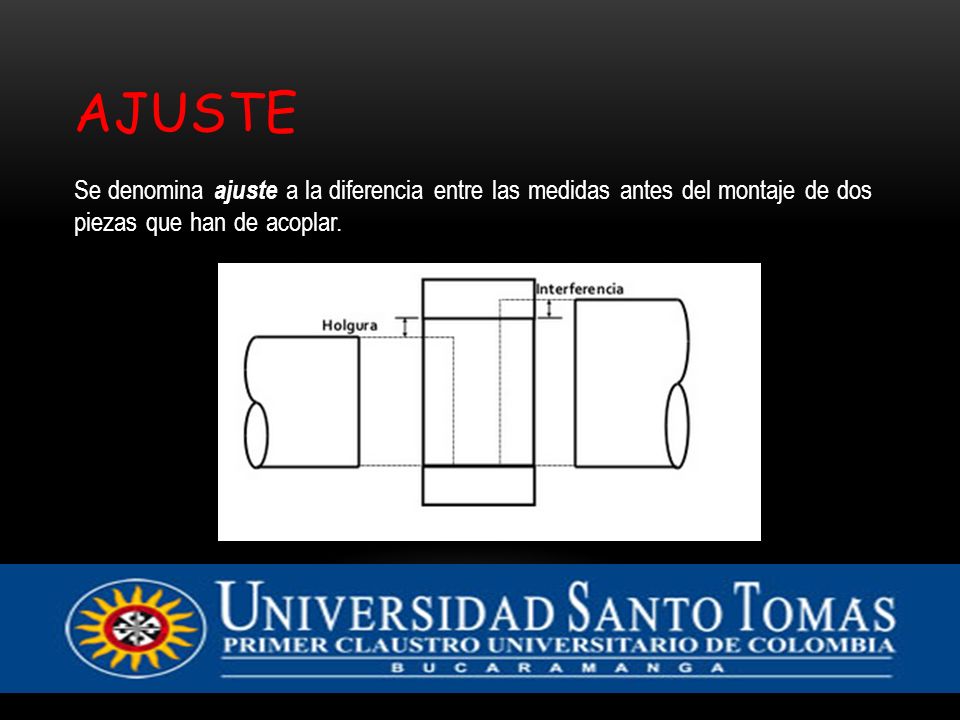

AJUSTE Se denomina ajuste a la diferencia entre las medidas antes del montaje de dos piezas que han de acoplar.
11

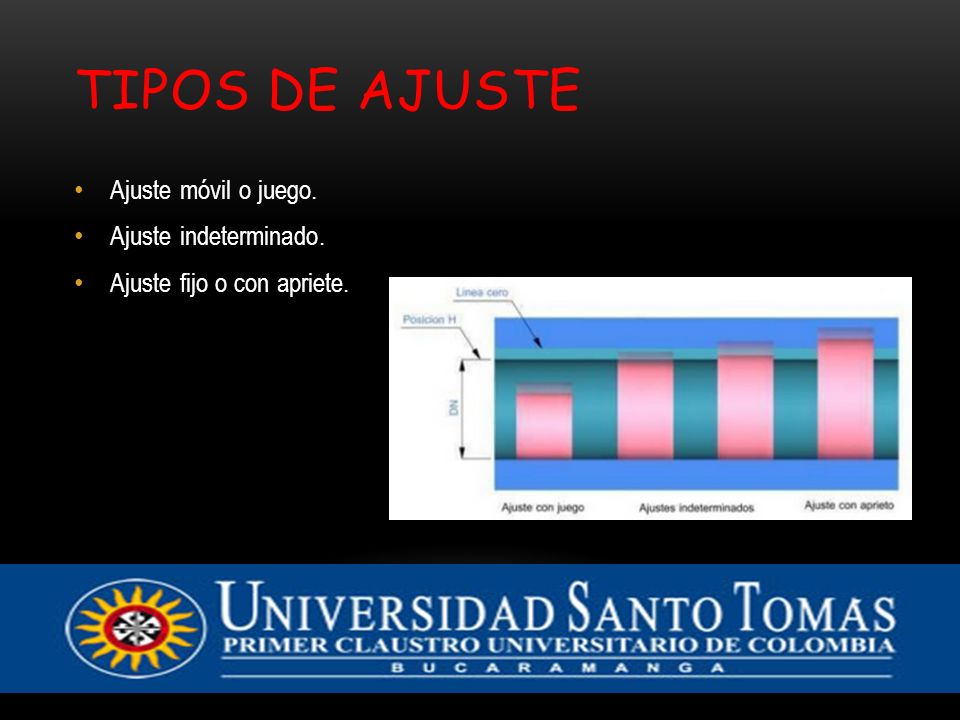

TIPOS DE AJUSTE Ajuste móvil o juego. Ajuste indeterminado. Ajuste fijo o con apriete.
12
AJUSTE MÓVIL O JUEGO Se denomina ajuste de juego a la diferencia entre las medidas del agujero y el eje.
13

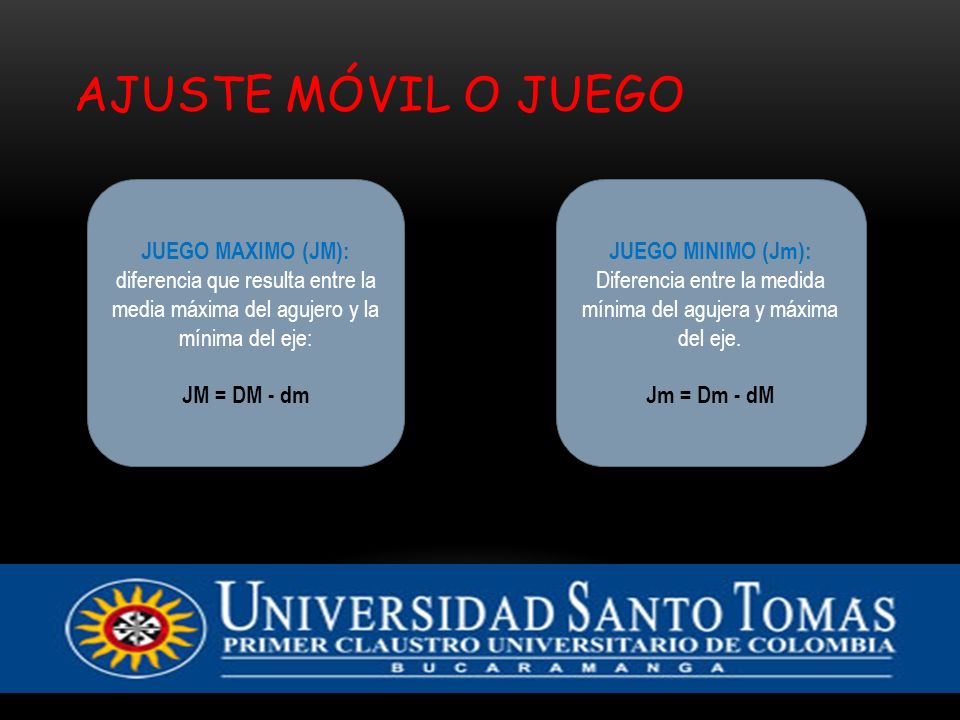

AJUSTE MÓVIL O JUEGO JUEGO MAXIMO (JM): diferencia que resulta entre la media máxima del agujero y la mínima del eje: JM = DM - dm JUEGO MINIMO (Jm): Diferencia entre la medida mínima del agujera y máxima del eje. Jm = Dm - dM
14

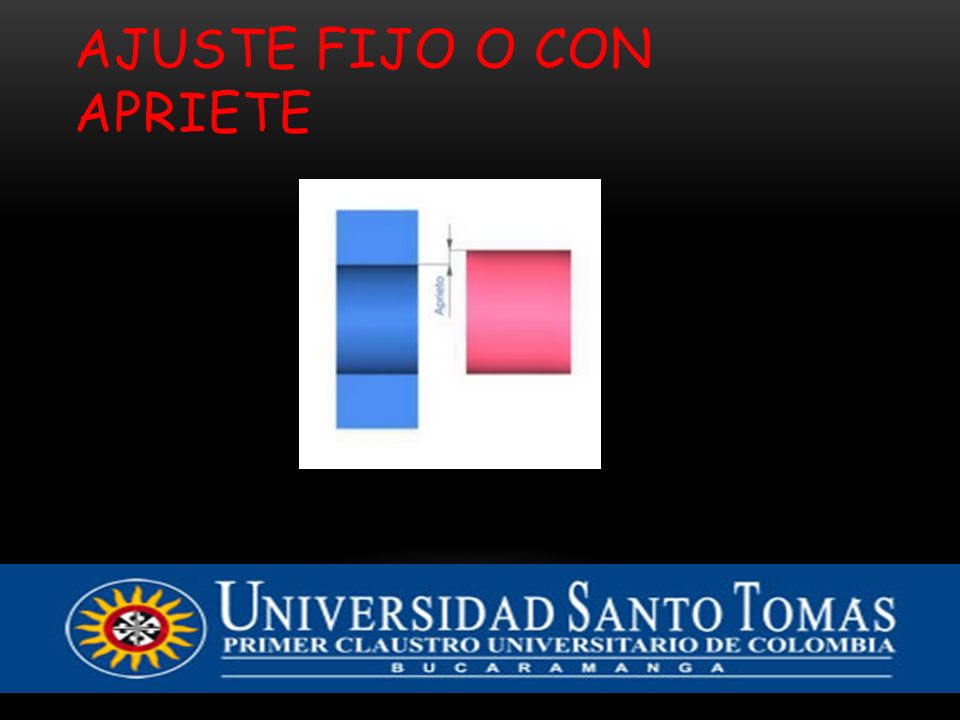

AJUSTE FIJO O CON APRIETE
15

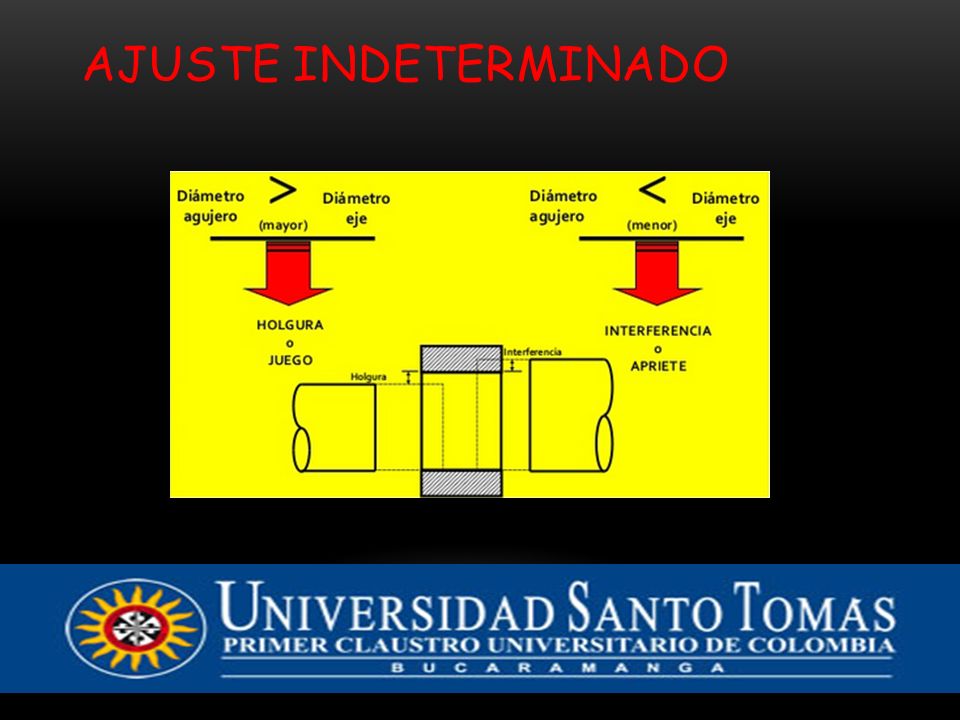

AJUSTE INDETERMINADO
16
GRACIAS
