1 Psicrómetro Francia Ivette Alvarez Calderon Diego Arturo Castillo Rivas Alexis Omar Tárula Marín Diego Amando Barriga Ramos °F2 T/M 07 / Octubre / 2013

2 Introducción En esta presentación se verá lo que es un Psicrómetro, que un tipo de higrómetro, al igual que también veremos su aplicación en la industria e su funcionamiento y el por que es utilizado este instrumento que es algo simple pero muy utilizado en la actualidad para muchos procesos.

3 Antecedentes Sir John Leslie ( ), Fue el inventor del psicrómetros en El término fue creado e introducido en por el inventor alemán Ernst Ferdinand August. Richard Assman, presenta en 1882 su psicrómetro ventilado o el aspiro-psicrómetro.

4 Desarrollo del tema Propiedades psicrométricas del aire Son las propiedades del aire húmedo y son cuatro las cuales se calculan con las temperaturas de bulbo seco y húmedo, estas son: 1.Punto de roció 2.Humedad relativa y especifica 3.Entalpia 4.Volumen especifico

5 Desarrollo del tema ¿Que es? El psicrómetro es un instrumento para la medida de la humedad relativa del aire en la tensión de vapor y el punto de rocío. Consiste en un termómetro seco y otro mojado, cuando se evapora el agua del depósito mojado, el termómetro se enfría.

6 Cuidados a tomar la lectura: a) Situarse a una distancia conveniente de 30 cm. o mayor. b) Se debe asegurar que la línea de visión sea tangente al menisco del líquido y que sea perpendicular a los termómetros. c) Si es de noche, mantener la lámpara encendida el menor tiempo posible y lejos del al aparato. d) Cuando se use psicrómetro de honda, hágase en el exterior y a la sombra y cerca del lugar de la observación sensorial. Desarrollo del tema

7 AB = Termómetro seco. CD = Termómetro húmedo. E = Vaina de muselina. F = Mecha de algodón. G = Depósito lleno de agua. Desarrollo del tema

8 Aplicaciones: En centro meteorológicos. En la Agricultura. En la Industria alimenticia. En Almacenes. En Construcciones. Desarrollo del tema

9 Tipos de Psicrómetros: Los psicrómetros pueden clasificarse en dos grupos los cuales contienen los tres tipos distintos de psicrómetros y estos grupos son: a) Ventilación natural b) Ventilación artificial Desarrollo del tema

10 a)Ventilación natural Son aquello que se encuentran sujetos a una velocidad del aire inconstante lo que lo hace mas inexacto (1000 y 2000 ft/min) estos psicrómetros se usan para hacer comparaciones entre BS y BH, en esta categoría encontramos al psicrómetro convencional. Desarrollo del tema

11 b) Ventilación artificial: En este tipo de psicrómetros se usan en un ambiente con corrientes de aire controladas y encontramos dos psicrómetros en esa categoría. 1) Psicrómetro de giro: tienen un mecanismo que hacen girar los bulbos manteniendo una velocidad constante. 2) Psicrómetro de aspiración : Es el más utilizado tiene un ventilador pequeño que es accionado y que controla la velocidad del aire. Desarrollo del tema

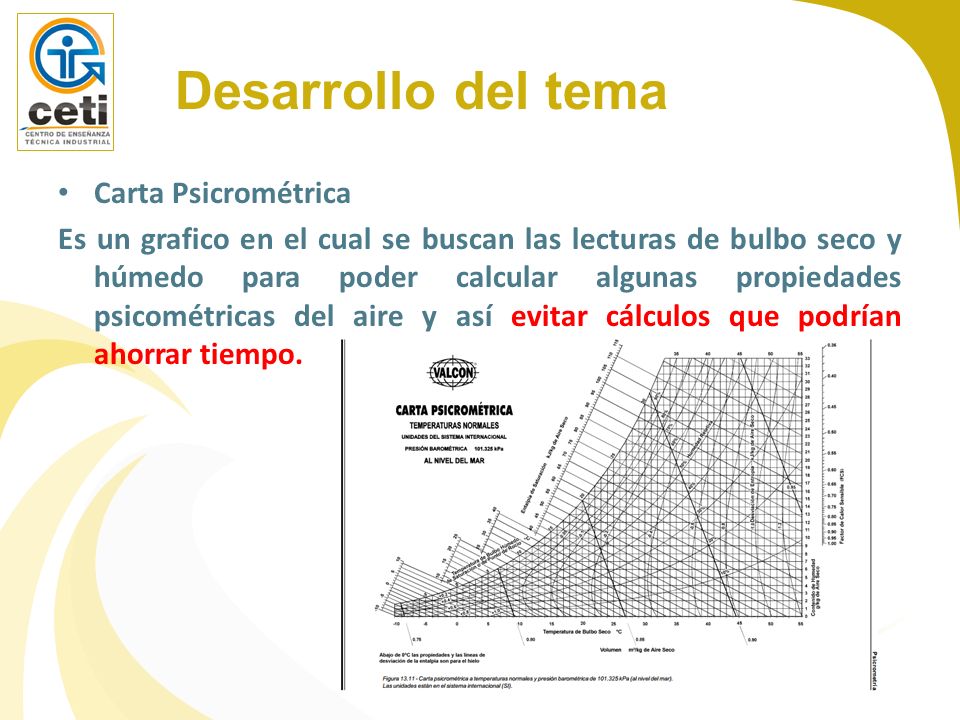

12 Carta Psicrométrica Es un grafico en el cual se buscan las lecturas de bulbo seco y húmedo para poder calcular algunas propiedades psicométricas del aire y así evitar cálculos que podrían ahorrar tiempo. Desarrollo del tema

13 Conclusiones El psicrómetro es un dispositivo que nos permite saber las propiedades psicrométricas del aire y mantener un control en las industrias o en meteorología y junto con la carta psicrométrica podemos saber sin necesidad de algún calculo las propiedades psicrométricas del aire y mantenerlas constantes mediante equipos de refrigeración

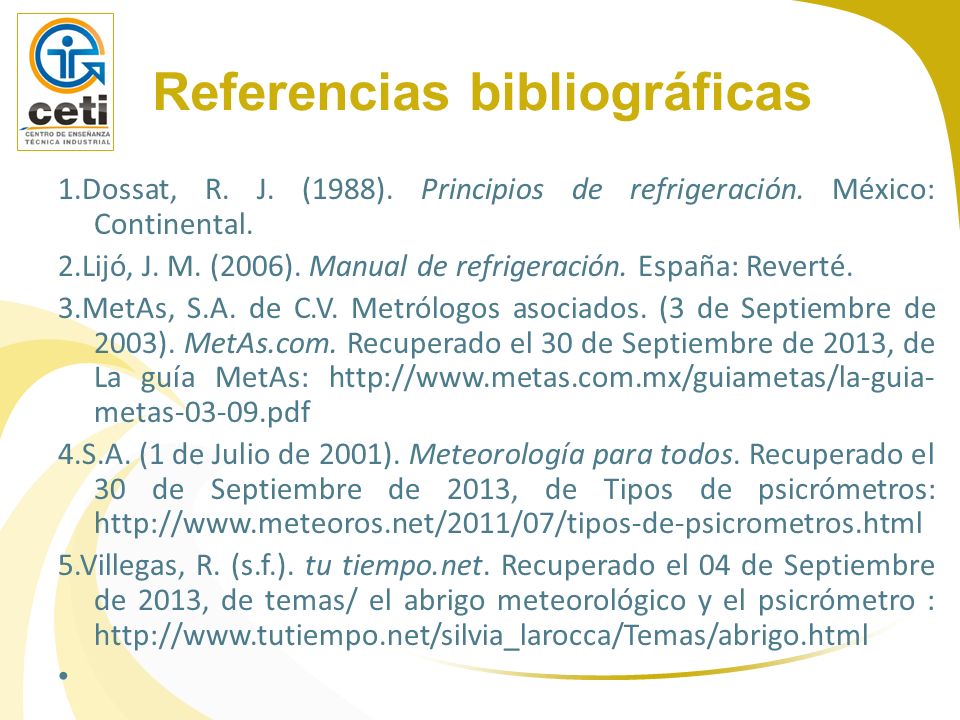

14 Referencias bibliográficas 1.Dossat, R. J. (1988). Principios de refrigeración. México: Continental. 2.Lijó, J. M. (2006). Manual de refrigeración. España: Reverté. 3.MetAs, S.A. de C.V. Metrólogos asociados. (3 de Septiembre de 2003). MetAs.com. Recuperado el 30 de Septiembre de 2013, de La guía MetAs: metas pdf 4.S.A. (1 de Julio de 2001). Meteorología para todos. Recuperado el 30 de Septiembre de 2013, de Tipos de psicrómetros: 5.Villegas, R. (s.f.). tu tiempo.net. Recuperado el 04 de Septiembre de 2013, de temas/ el abrigo meteorológico y el psicrómetro :
