1 Introducción a las Coordenadas Celestes
Contenido: Coordenadas Celestes Jorge Johnson Astronomía Básica – 2006/I

2 Porqué necesitamos las coordenadas celestes?
Todo objeto en el universo puede ser reeferenciado en una época en una posición de la esfera celeste. La referencia a los objetos ayuda a organizar el inventario celeste según su posición en la esfera celeste. Las coordenadas celestes ayudan a determinar la posición de los objetos con respecto a otros marcos de referencia.

3 El cielo estrellado Podemos imaginar el cielo proyectado en 2 dimensiones sobre la superficie de una esfera que rodea el sistema solar. Desde el sistema solar las estrellas parecen no moverse. Vemos las mismas estrellas en la misma época del año.

4 La Esfera Celeste El hombre creó un modelo del cielo en 2D para poder cartografiarlo. Sobre esa esfera ha creado todo tipo de mitos y alrededor de esos mitos, dibujos imaginarios. Esta esfera imaginaria permite cartografiar el cielo a nuestro alcance.

5 La Esfera Celeste Se proyecta con la misma inclinación terrestre.
Los polos terrestres apuntan directamente a los polos celestes. El ecuador terrestre apunta al ecuador celeste. Si la tierra cambia su inclinación con respecto a la eclíptica, lo hará la esfera celeste.

6 Eclíptica Es el plano que define la órbita terrestre. El ecuador terrestre (y por lo tanto el ecuador celeste), forman un ángulo de 23.5 grados con la eclíptica.

7

8 Eclíptica El eje terrestre (y celeste) forma un ángulo con la eclíptica debido a la precesión luni-solar y a la oblicuidad del eje. El ecuador celeste forma un plano inclinado con respecto al plano de la eclíptica. Dos planos con distinta inclinación (eclíptica y ecuador celeste) que se intersectan, lo hacen sobre una línea.

9 Equinoccios Los dos puntos de intersección del plano de la eclíptica con el ecuador. Cuando la tierra pasa por esos puntos, el eje terrestre no está hacia adentro de la eclíptica y el sol irradia directamente sobre el ecuador. Noches iguales a los días en duración. Un de los círculos polares tiene un día de 24 horas y el otro una noche de 24 horas.

10

11 Ascensión Recta (AR) - 
Los equinoccios definen la intersección del plano de le eclíptica con el plano del ecuador celeste. En el equinoccio de primavera se define el punto cero o punto vernal del ecuador celeste en la dirección del sol. Se mide en horas de cero a 24 horas. Esta coordenada se llama ASCENSIÓN RECTA.

12 Ascensión Recta (AR) - 

13 Declinación (DEC) -  El ángulo de un objeto con respecto al ecuador celeste sobre un meridiano celeste. Se mide en grados desde 0 (ecuador celeste) a 90 (en los polos). Si el objeto está en el hemisferio norte celeste, la declinación es positiva. Si el objeto está en el hemisferio sur celeste, la declinación es negativa.

14

15 Coordenadas Equatoriales
Es la coordenada que ubica un objeto con base en los valores AR() y DEC (). Los catálogos de objetos usan este tipo de coordenadas para referencias los objetos. Estrella   Proxima Centauri Cen 14h 30m -62º 40’ Betelgeuse Ori 05h 55m +19º 10’ Canopus Car 06h 23m -52º 42’

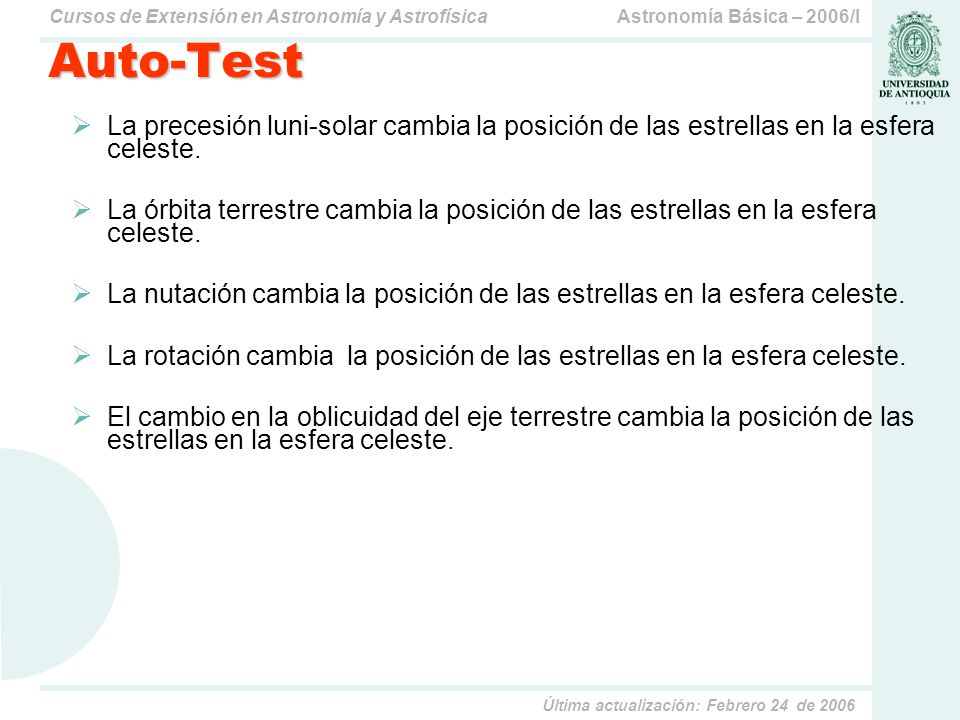

16 Auto-Test La precesión luni-solar cambia la posición de las estrellas en la esfera celeste. La órbita terrestre cambia la posición de las estrellas en la esfera celeste. La nutación cambia la posición de las estrellas en la esfera celeste. La rotación cambia la posición de las estrellas en la esfera celeste. El cambio en la oblicuidad del eje terrestre cambia la posición de las estrellas en la esfera celeste.

17 Coordenadas locales La astronomía amateur y la observación casual del cielo se hace desde la tierra. El observador tiene su propio plano y este plano es un círculo bordeado por el horizonte del observador (horizonte local). El plano del observador es perpendicular a la altitud del observador.

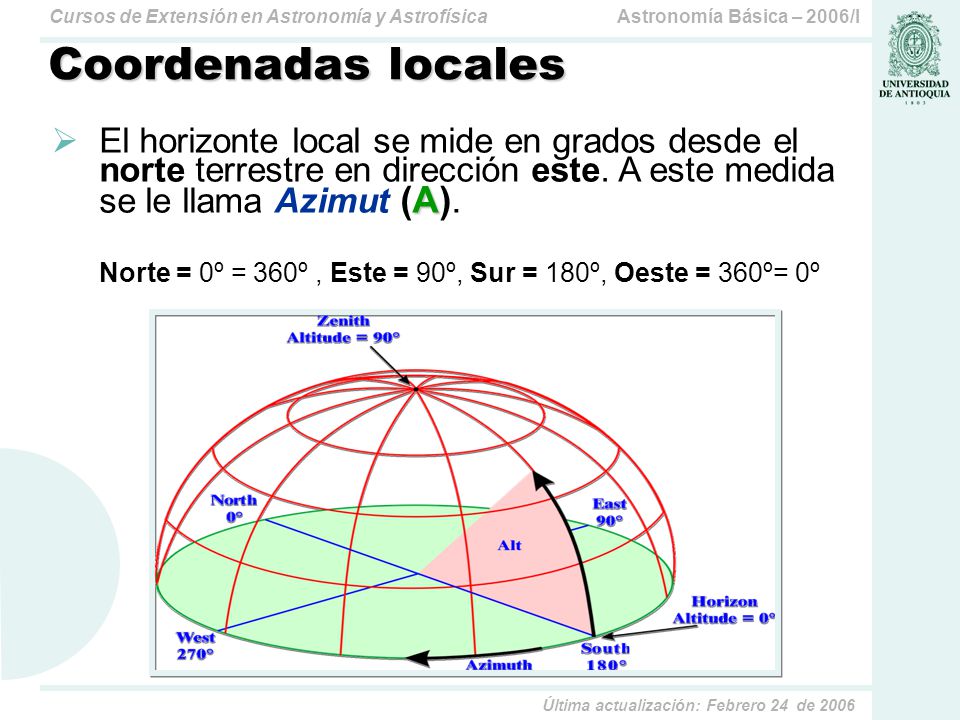

18 Coordenadas locales El horizonte local se mide en grados desde el norte terrestre en dirección este. A este medida se le llama Azimut (A). Norte = 0º = 360º , Este = 90º, Sur = 180º, Oeste = 360º= 0º

19 Coordenadas locales El punto sobre la cabeza del observador se le llama Cenit. Bajo los pies está el Nadir. El meridiano que va de norte a sur pasando por el cenit se llama meridiano celeste.

20 Coordenadas locales El horizonte tiene Altura (a). cero grados.
El cenit tiene Altura 90 grados.

21 La observación según la latitud
No todas las estrellas se ven desde la latitud del observador

22 La observación desde el polo Las estrellas en el cenit tienen declinación 90º. Las estrellas en el horizonte tienen declinación 90º.

23 La observación desde los polos

24

25 La observación desde una latitud intermedia Las estrellas en el cenit tienen declinación igual a la latidud del observador ().

26 La observación desde una latitud intermedia

27 La observación desde una latitud intermedia

28

29

30 La observación desde el ecuador Las estrellas en el cenit tienen declinación 0º. Las estrellas en el horizonte tienen declinación 90º.

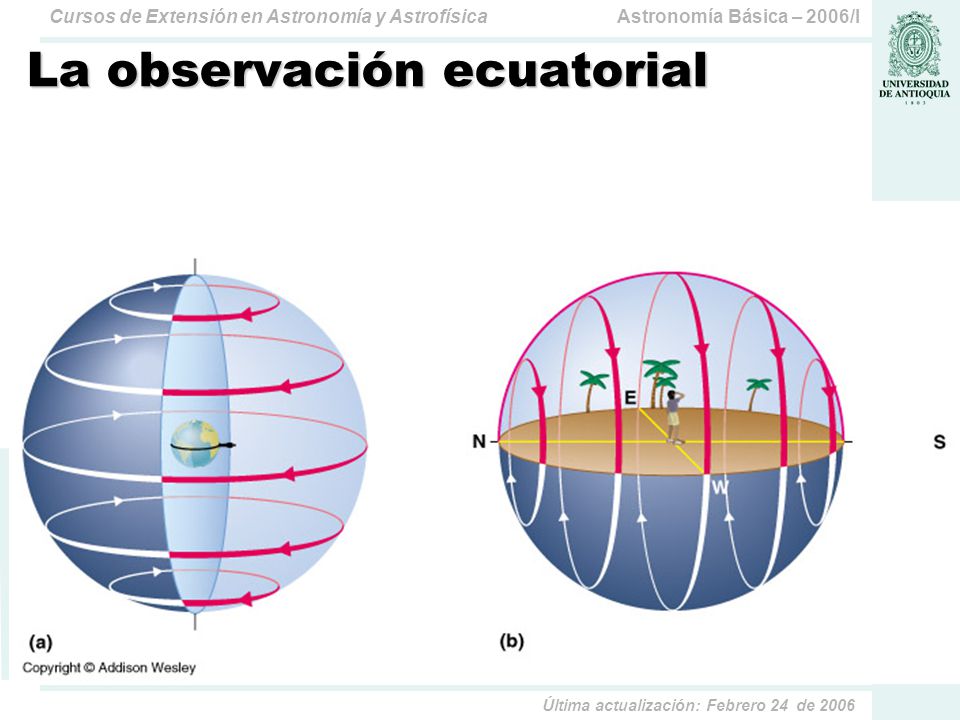

31 La observación ecuatorial

32

33 Observación según la fecha
Dependiendo de la fecha, las estrellas que vemos en la noche tendrán distinta Ascensión Recta

34 Observación según la fecha
En el equinoccio de primavera, el punto vernal es en la dirección del sol al medio con AR=0h. A media noche tenemos estrellas con AR=12h.

35 Observación según la fecha
En el equinoccio de otoño, a medio día tenemos AR=12h es en la dirección del sol. A media noche tenemos AR=0h.

36 Observación según la fecha
En el solsticio de invierno, a medio día tenemos AR=18h es en la dirección del sol. A media noche tenemos AR=6h.

37 Coordenadas Eclípticas
Está centrado en el sol. El ecuador lo define el plano de la eclíptica. Puede ser útil si se está trabajando objetos del sistema solar, como planetas, asteroides, cometas, etc. La longitud eclíptica , también se mide usando como referencia el punto vernal. La latitud eclíptica  también se mide desde el ecuador  y  se miden en grados.  del sol es siempre cero.

38 Coordenadas Galácticas
Está centrado en el núcleo galáctico. La línea fundamental la define la dirección del sol al centro galáctico G (=17h 42.4m, =-28º55’) Puede ser útil para obtener relaciones entre estrellas o entre otros objetos de la galaxia. La longitud galáctica l, también se mide en dirección “ESTE”. La latitud galáctica b se mide desde el ecuador galáctico y hacia los polos galácticos. l y b se miden en grados.

39

40

41 Observar el cielo

42 Las cartas celestes Cartografía de la esfera celeste.
Constelaciones, estrellas, planetas y todo objeto que pueda ser visto. Útiles como guías del cielo. Las cartas con los hemisferios completos son muy prácticas, pues sirven todo el año. Las mejores son los ‘simuladores planetarios’

43

44

45 Software astronómico

46 Jorge Johnson Astronomía Básica – 2006/I
