LA DIVERSIDAD HÍDRICA y BIOGEOGRÁFICA

Presentación del tema: "LA DIVERSIDAD HÍDRICA y BIOGEOGRÁFICA"— Transcripción de la presentación:

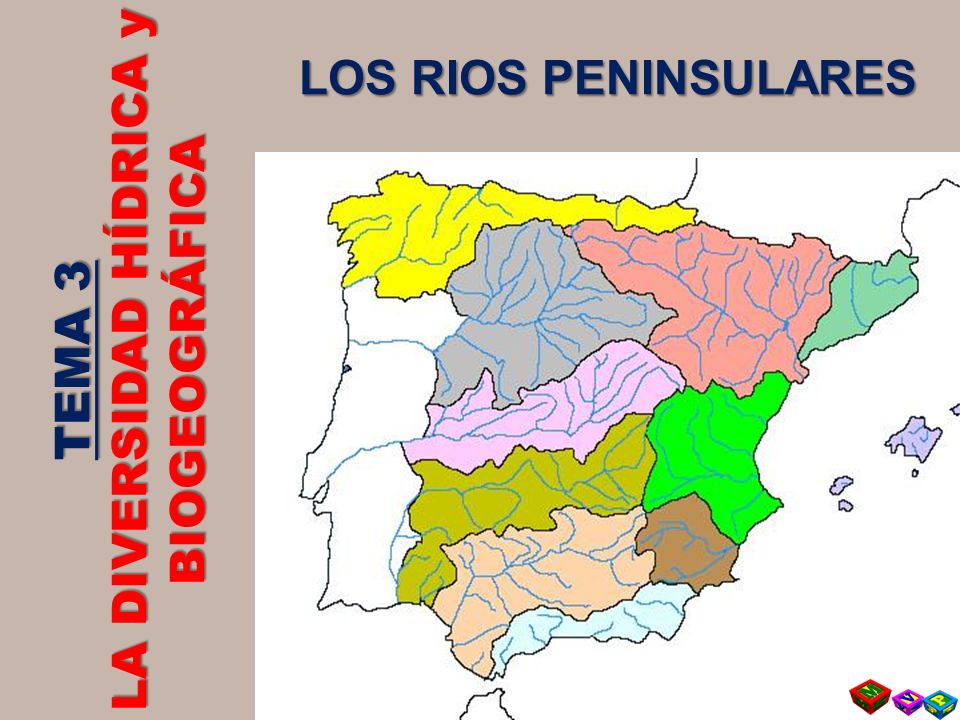

1 LA DIVERSIDAD HÍDRICA y BIOGEOGRÁFICA
TEMA 3 LOS RIOS PENINSULARES

2

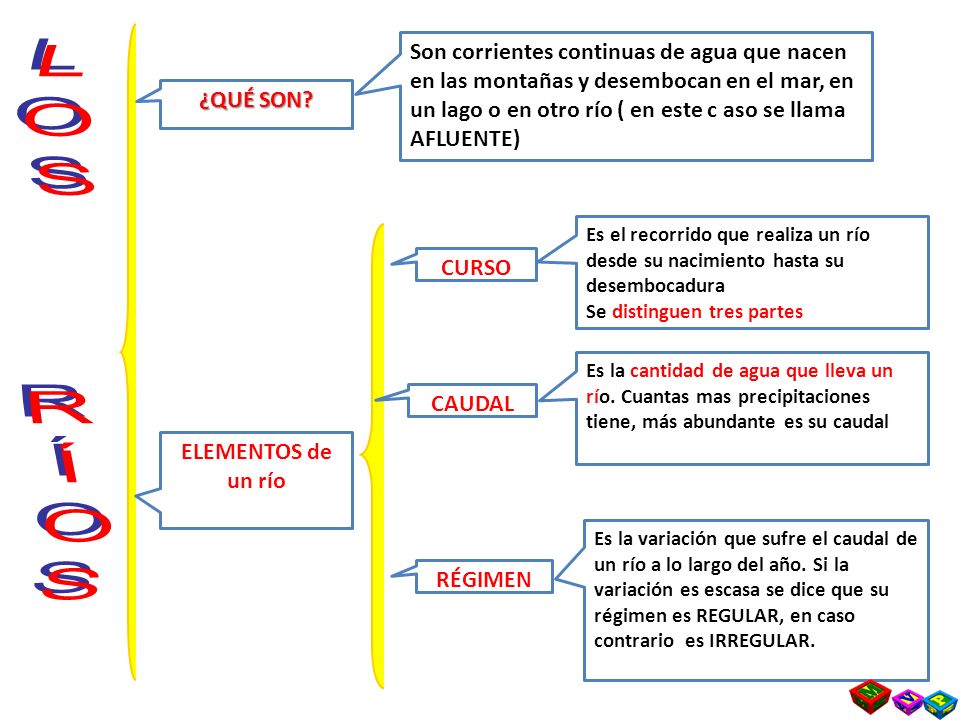

3 Son corrientes continuas de agua que nacen en las montañas y desembocan en el mar, en un lago o en otro río ( en este c aso se llama AFLUENTE) ¿QUÉ SON? Es el recorrido que realiza un río desde su nacimiento hasta su desembocadura Se distinguen tres partes CURSO LOS RÍOS Es la cantidad de agua que lleva un río. Cuantas mas precipitaciones tiene, más abundante es su caudal CAUDAL ELEMENTOS de un río Es la variación que sufre el caudal de un río a lo largo del año. Si la variación es escasa se dice que su régimen es REGULAR, en caso contrario es IRREGULAR. RÉGIMEN

4 Producción de energía hidroeléctrica Abastecimiento humano
Son corrientes de agua que se forman sólo cuando hay lluvias abundantes.(INTERMITENTES) TORRENTES Son masas de agua rodeadas de tierra por todas partes. Sin son pequeñas se llaman LAGUNAS LAGOS otros modos Son lagos artificiales , es decir creados por el hombre. LOS EMBALSES Producción de energía hidroeléctrica Regar los campos Abastecimiento humano

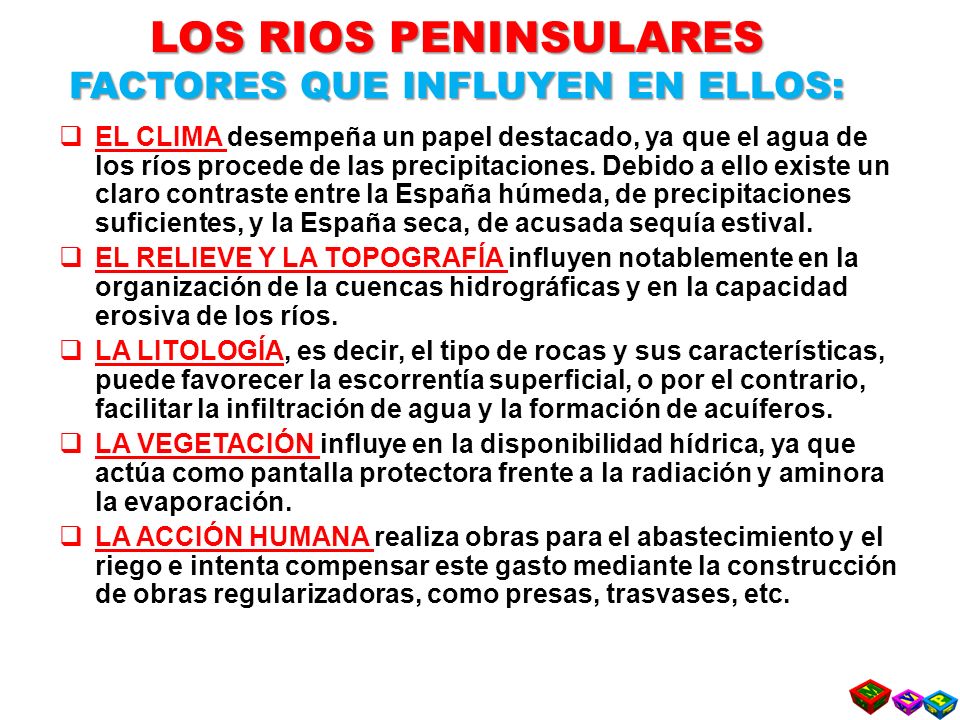

5 LOS RIOS PENINSULARES FACTORES QUE INFLUYEN EN ELLOS:
EL CLIMA desempeña un papel destacado, ya que el agua de los ríos procede de las precipitaciones. Debido a ello existe un claro contraste entre la España húmeda, de precipitaciones suficientes, y la España seca, de acusada sequía estival. EL RELIEVE Y LA TOPOGRAFÍA influyen notablemente en la organización de la cuencas hidrográficas y en la capacidad erosiva de los ríos. LA LITOLOGÍA, es decir, el tipo de rocas y sus características, puede favorecer la escorrentía superficial, o por el contrario, facilitar la infiltración de agua y la formación de acuíferos. LA VEGETACIÓN influye en la disponibilidad hídrica, ya que actúa como pantalla protectora frente a la radiación y aminora la evaporación. LA ACCIÓN HUMANA realiza obras para el abastecimiento y el riego e intenta compensar este gasto mediante la construcción de obras regularizadoras, como presas, trasvases, etc.

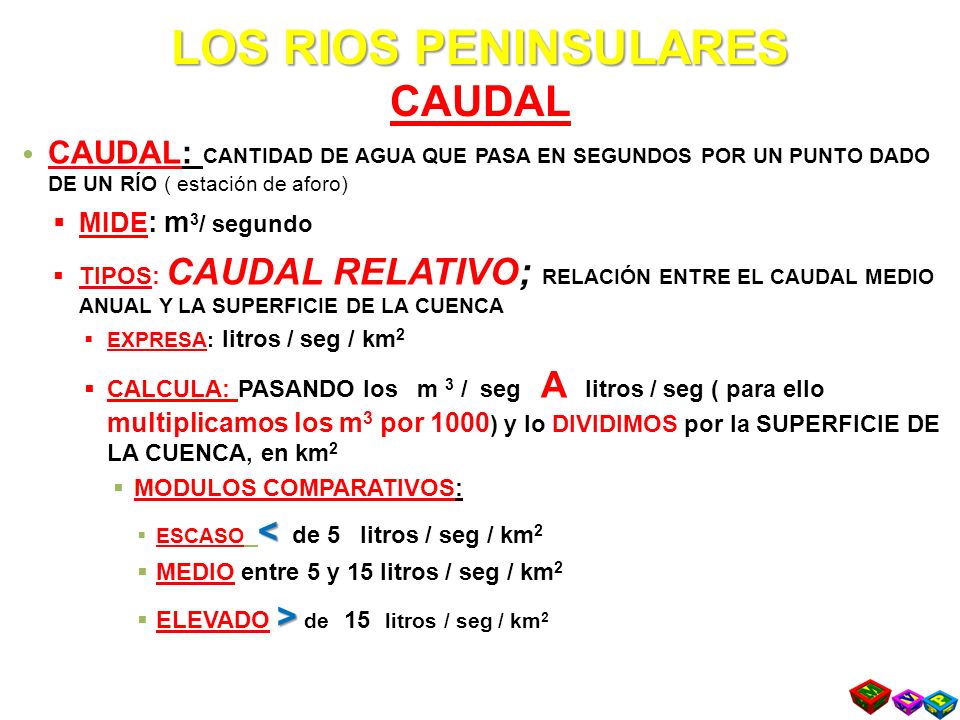

6 LOS RIOS PENINSULARES CAUDAL
CAUDAL: CANTIDAD DE AGUA QUE PASA EN SEGUNDOS POR UN PUNTO DADO DE UN RÍO ( estación de aforo) MIDE: m3/ segundo TIPOS: CAUDAL RELATIVO; RELACIÓN ENTRE EL CAUDAL MEDIO ANUAL Y LA SUPERFICIE DE LA CUENCA EXPRESA: litros / seg / km2 CALCULA: PASANDO los m 3 / seg A litros / seg ( para ello multiplicamos los m3 por 1000) y lo DIVIDIMOS por la SUPERFICIE DE LA CUENCA, en km2 MODULOS COMPARATIVOS: ESCASO < de 5 litros / seg / km2 MEDIO entre 5 y 15 litros / seg / km2 ELEVADO > de 15 litros / seg / km2

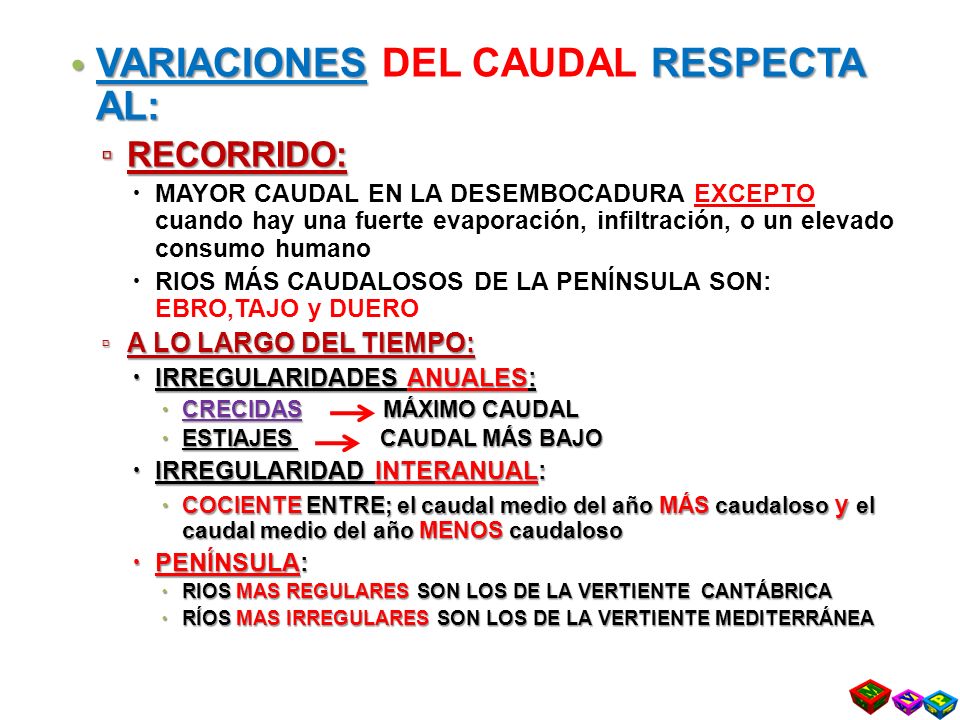

7 VARIACIONES DEL CAUDAL RESPECTA AL:
RECORRIDO: MAYOR CAUDAL EN LA DESEMBOCADURA EXCEPTO cuando hay una fuerte evaporación, infiltración, o un elevado consumo humano RIOS MÁS CAUDALOSOS DE LA PENÍNSULA SON: EBRO,TAJO y DUERO A LO LARGO DEL TIEMPO: IRREGULARIDADES ANUALES: CRECIDAS MÁXIMO CAUDAL ESTIAJES CAUDAL MÁS BAJO IRREGULARIDAD INTERANUAL: COCIENTE ENTRE; el caudal medio del año MÁS caudaloso y el caudal medio del año MENOS caudaloso PENÍNSULA: RIOS MAS REGULARES SON LOS DE LA VERTIENTE CANTÁBRICA RÍOS MAS IRREGULARES SON LOS DE LA VERTIENTE MEDITERRÁNEA

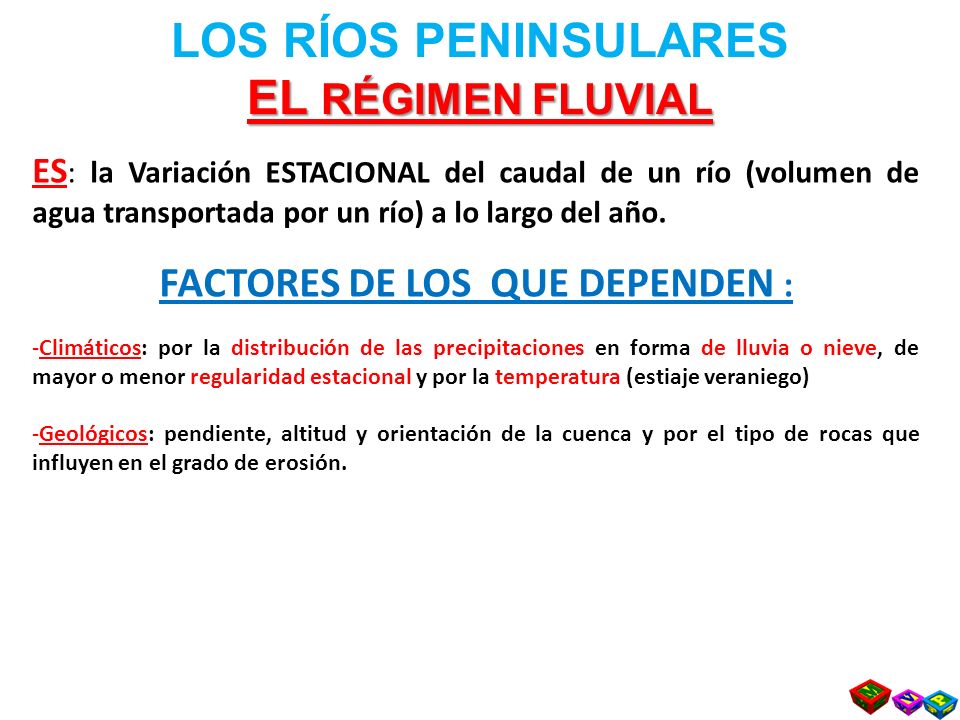

8 LOS RÍOS PENINSULARES EL RÉGIMEN FLUVIAL
ES: la Variación ESTACIONAL del caudal de un río (volumen de agua transportada por un río) a lo largo del año. FACTORES DE LOS QUE DEPENDEN : Climáticos: por la distribución de las precipitaciones en forma de lluvia o nieve, de mayor o menor regularidad estacional y por la temperatura (estiaje veraniego) Geológicos: pendiente, altitud y orientación de la cuenca y por el tipo de rocas que influyen en el grado de erosión.

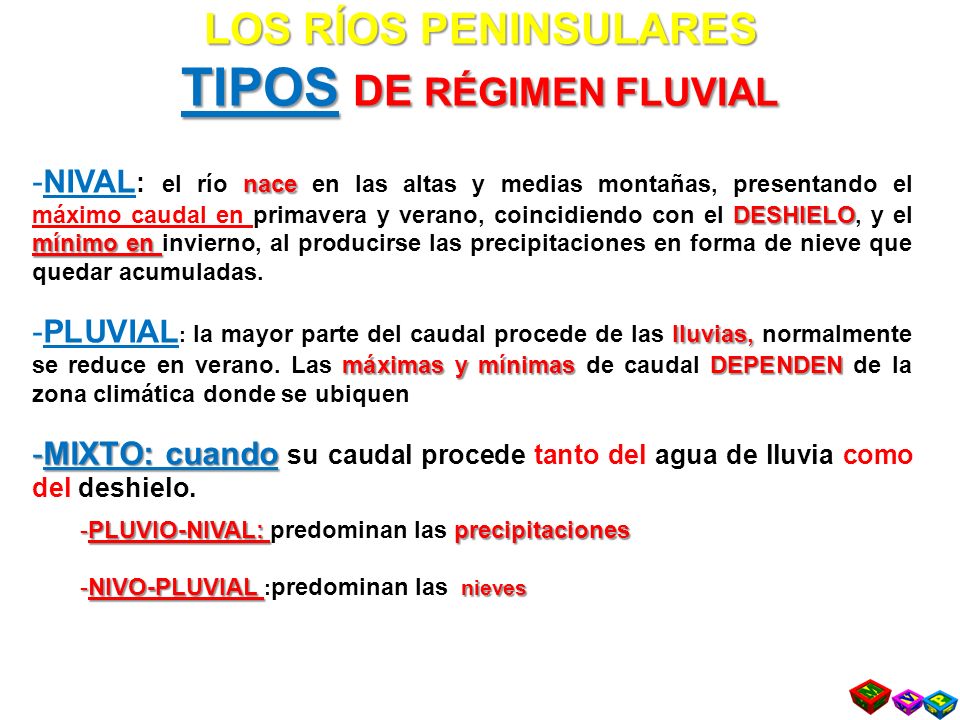

9 LOS RÍOS PENINSULARES TIPOS DE RÉGIMEN FLUVIAL
NIVAL: el río nace en las altas y medias montañas, presentando el máximo caudal en primavera y verano, coincidiendo con el DESHIELO, y el mínimo en invierno, al producirse las precipitaciones en forma de nieve que quedar acumuladas. PLUVIAL: la mayor parte del caudal procede de las lluvias, normalmente se reduce en verano. Las máximas y mínimas de caudal DEPENDEN de la zona climática donde se ubiquen MIXTO: cuando su caudal procede tanto del agua de lluvia como del deshielo. PLUVIO-NIVAL: predominan las precipitaciones NIVO-PLUVIAL :predominan las nieves

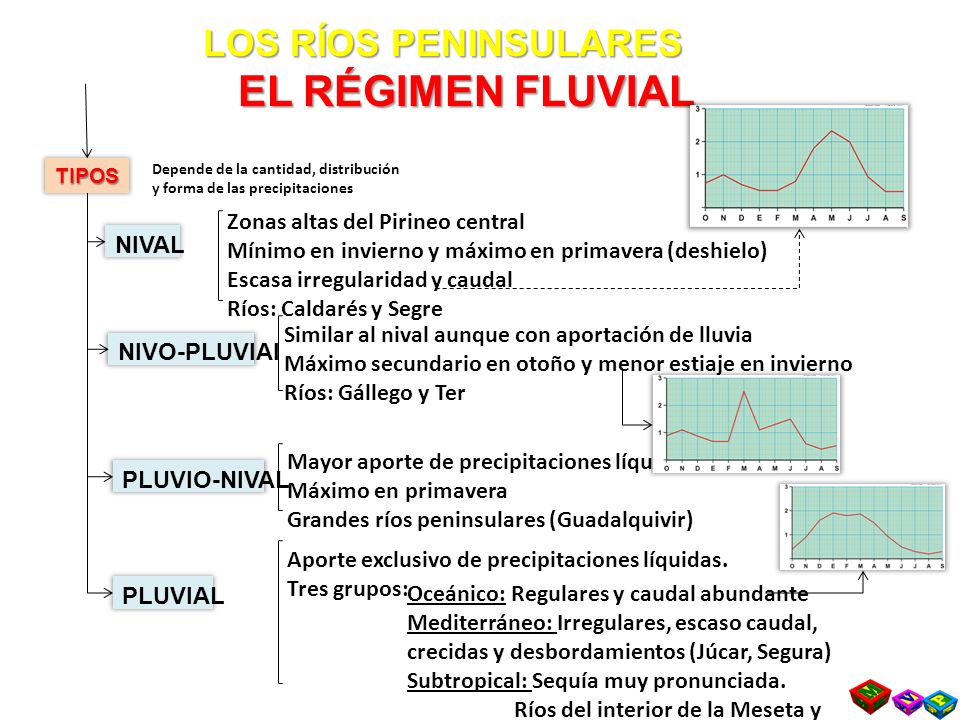

10 LOS RÍOS PENINSULARES EL RÉGIMEN FLUVIAL
TIPOS Depende de la cantidad, distribución y forma de las precipitaciones Zonas altas del Pirineo central Mínimo en invierno y máximo en primavera (deshielo) Escasa irregularidad y caudal Ríos: Caldarés y Segre NIVAL Similar al nival aunque con aportación de lluvia Máximo secundario en otoño y menor estiaje en invierno Ríos: Gállego y Ter NIVO-PLUVIAl Mayor aporte de precipitaciones líquidas Máximo en primavera Grandes ríos peninsulares (Guadalquivir) PLUVIO-NIVAL Aporte exclusivo de precipitaciones líquidas. Tres grupos: PLUVIAL Oceánico: Regulares y caudal abundante Mediterráneo: Irregulares, escaso caudal, crecidas y desbordamientos (Júcar, Segura) Subtropical: Sequía muy pronunciada. Ríos del interior de la Meseta y sudeste

11

12 LOS RÍOS PENINSULARES CUENCAS HIDROGRÁFICAS
La cuenca hidrográfica ES el territorio cuyas aguas vierten a un río principal y a su afluentes. Las cuencas se hayan separadas entre sí por divisorias de agua, que coinciden con las zonas de cambio de pendiente de terreno. CUENCAS HIDROGRAFICAS DE LA PENÍNSULA: - NORTE - MIÑO - DUERO - TAJO - GUADIANA - GUADALQUIVIR - PIRINEO ORIENTAL - EBRO - JÚCAR - SEGURA - SUR

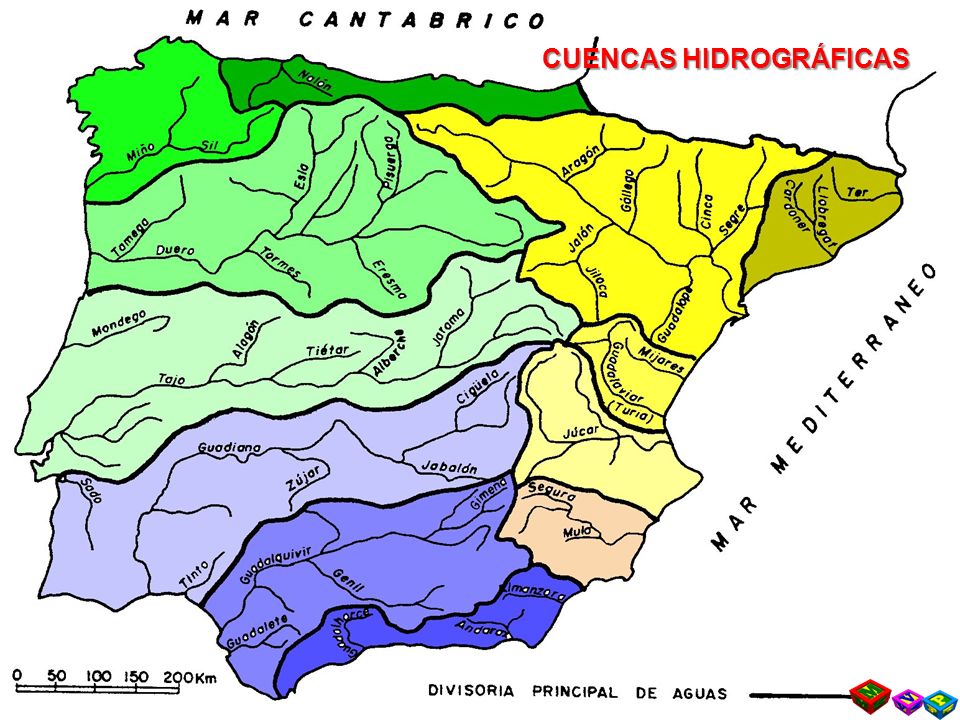

13 CUENCAS HIDROGRÁFICAS

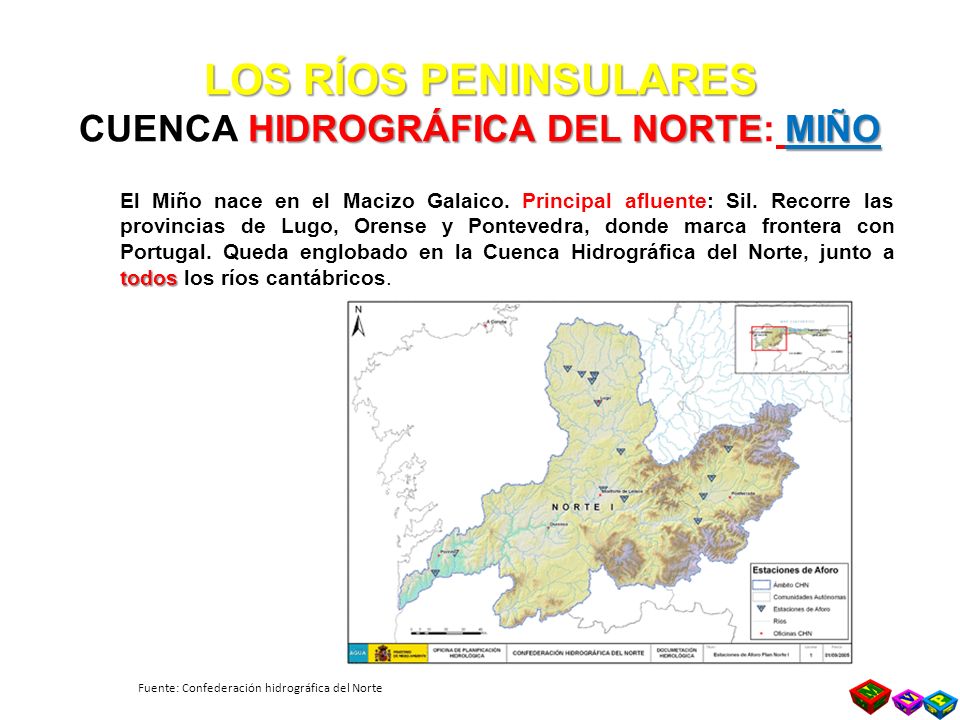

14 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL NORTE: MIÑO
El Miño nace en el Macizo Galaico. Principal afluente: Sil. Recorre las provincias de Lugo, Orense y Pontevedra, donde marca frontera con Portugal. Queda englobado en la Cuenca Hidrográfica del Norte, junto a todos los ríos cantábricos. Fuente: Confederación hidrográfica del Norte

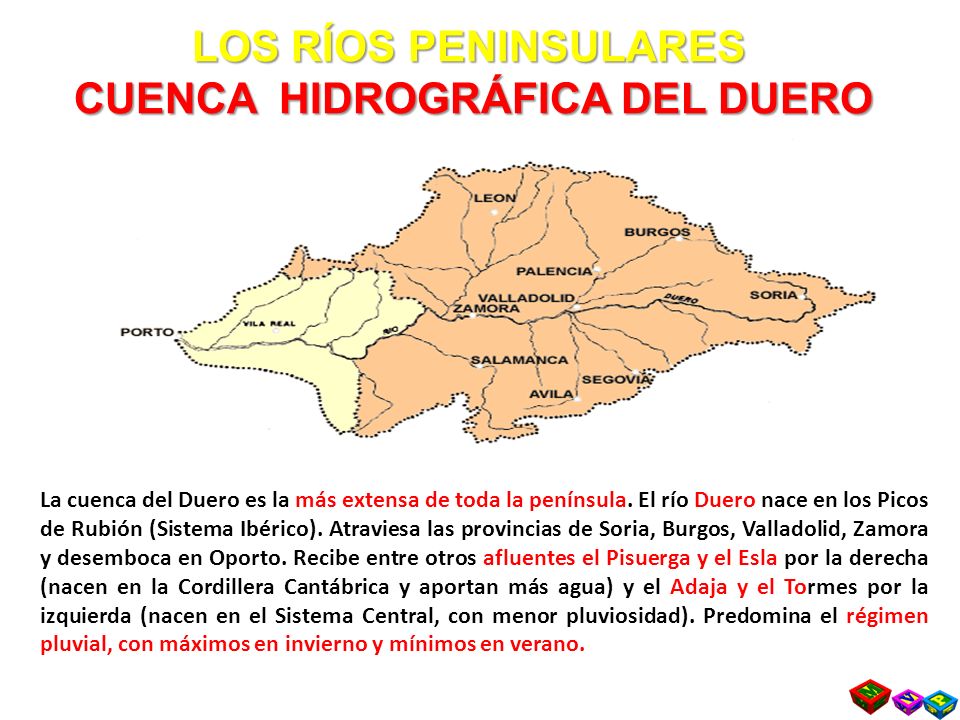

15 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL DUERO
La cuenca del Duero es la más extensa de toda la península. El río Duero nace en los Picos de Rubión (Sistema Ibérico). Atraviesa las provincias de Soria, Burgos, Valladolid, Zamora y desemboca en Oporto. Recibe entre otros afluentes el Pisuerga y el Esla por la derecha (nacen en la Cordillera Cantábrica y aportan más agua) y el Adaja y el Tormes por la izquierda (nacen en el Sistema Central, con menor pluviosidad). Predomina el régimen pluvial, con máximos en invierno y mínimos en verano.

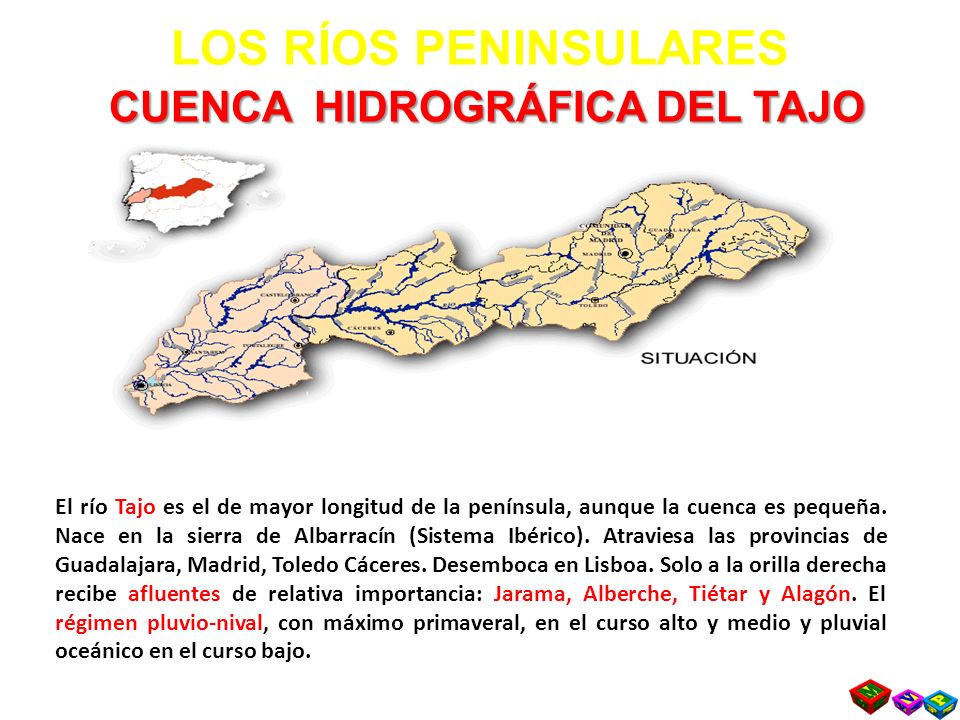

16 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL TAJO
El río Tajo es el de mayor longitud de la península, aunque la cuenca es pequeña. Nace en la sierra de Albarracín (Sistema Ibérico). Atraviesa las provincias de Guadalajara, Madrid, Toledo Cáceres. Desemboca en Lisboa. Solo a la orilla derecha recibe afluentes de relativa importancia: Jarama, Alberche, Tiétar y Alagón. El régimen pluvio-nival, con máximo primaveral, en el curso alto y medio y pluvial oceánico en el curso bajo.

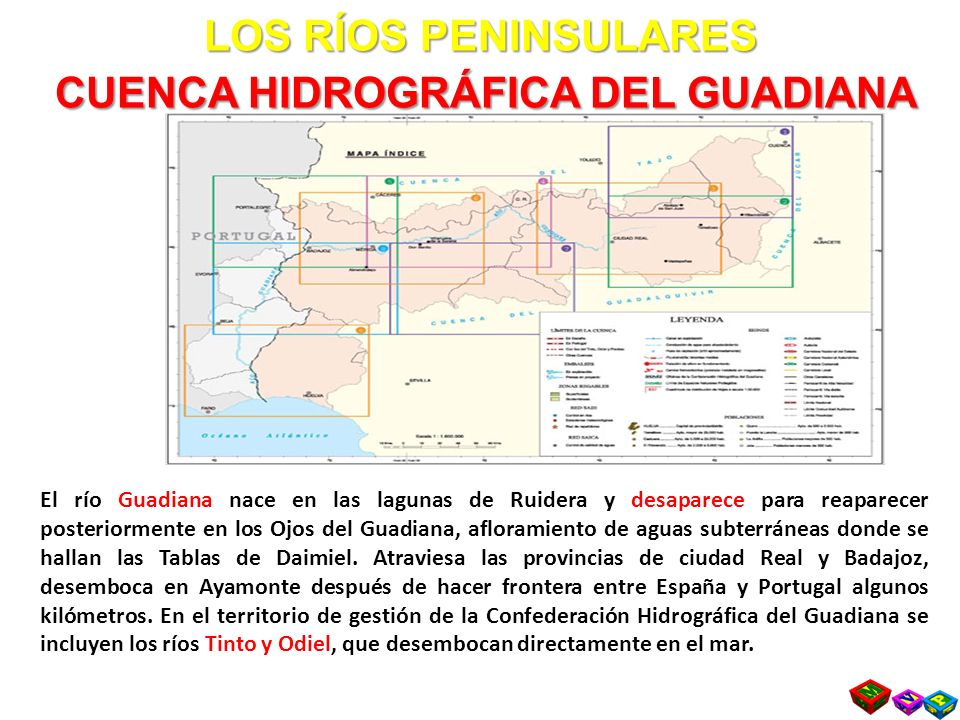

17 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL GUADIANA
El río Guadiana nace en las lagunas de Ruidera y desaparece para reaparecer posteriormente en los Ojos del Guadiana, afloramiento de aguas subterráneas donde se hallan las Tablas de Daimiel. Atraviesa las provincias de ciudad Real y Badajoz, desemboca en Ayamonte después de hacer frontera entre España y Portugal algunos kilómetros. En el territorio de gestión de la Confederación Hidrográfica del Guadiana se incluyen los ríos Tinto y Odiel, que desembocan directamente en el mar.

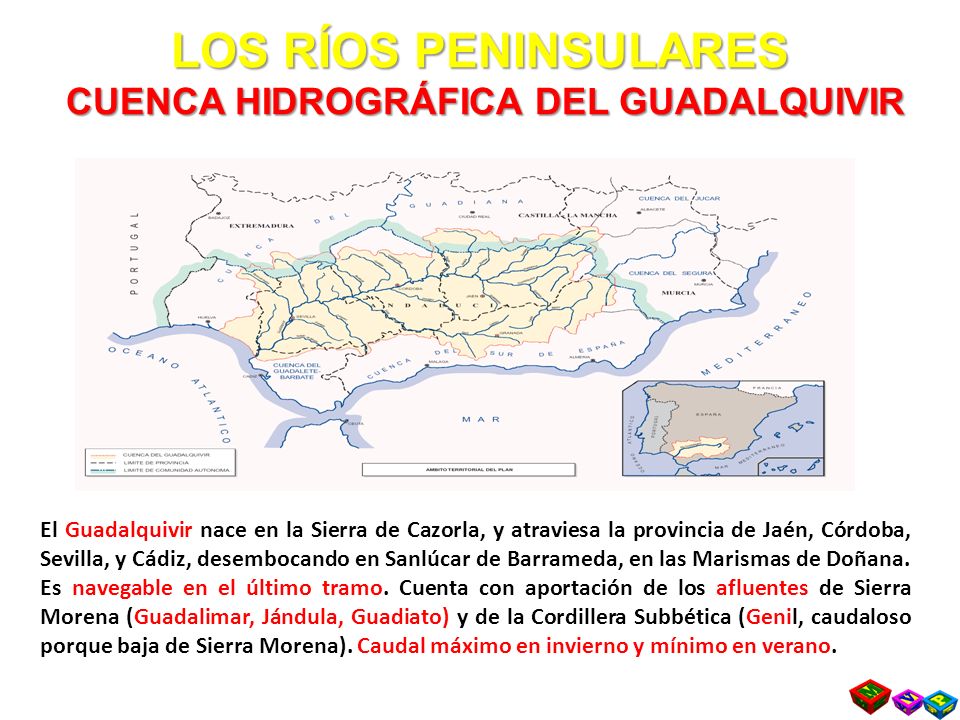

18 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL GUADALQUIVIR
El Guadalquivir nace en la Sierra de Cazorla, y atraviesa la provincia de Jaén, Córdoba, Sevilla, y Cádiz, desembocando en Sanlúcar de Barrameda, en las Marismas de Doñana. Es navegable en el último tramo. Cuenta con aportación de los afluentes de Sierra Morena (Guadalimar, Jándula, Guadiato) y de la Cordillera Subbética (Genil, caudaloso porque baja de Sierra Morena). Caudal máximo en invierno y mínimo en verano.

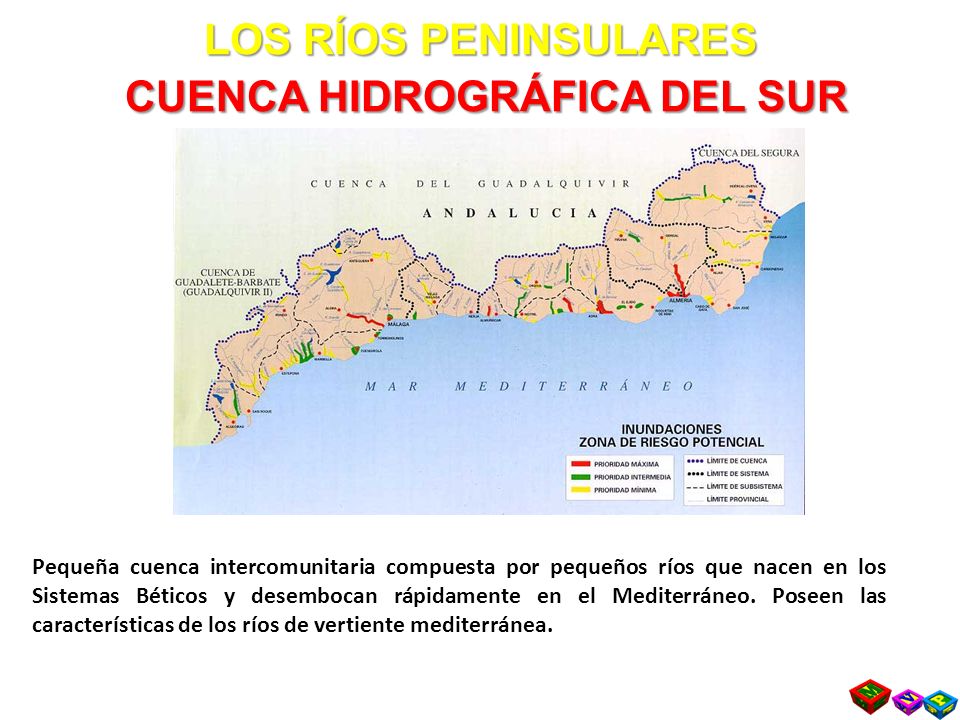

19 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL SUR
Pequeña cuenca intercomunitaria compuesta por pequeños ríos que nacen en los Sistemas Béticos y desembocan rápidamente en el Mediterráneo. Poseen las características de los ríos de vertiente mediterránea.

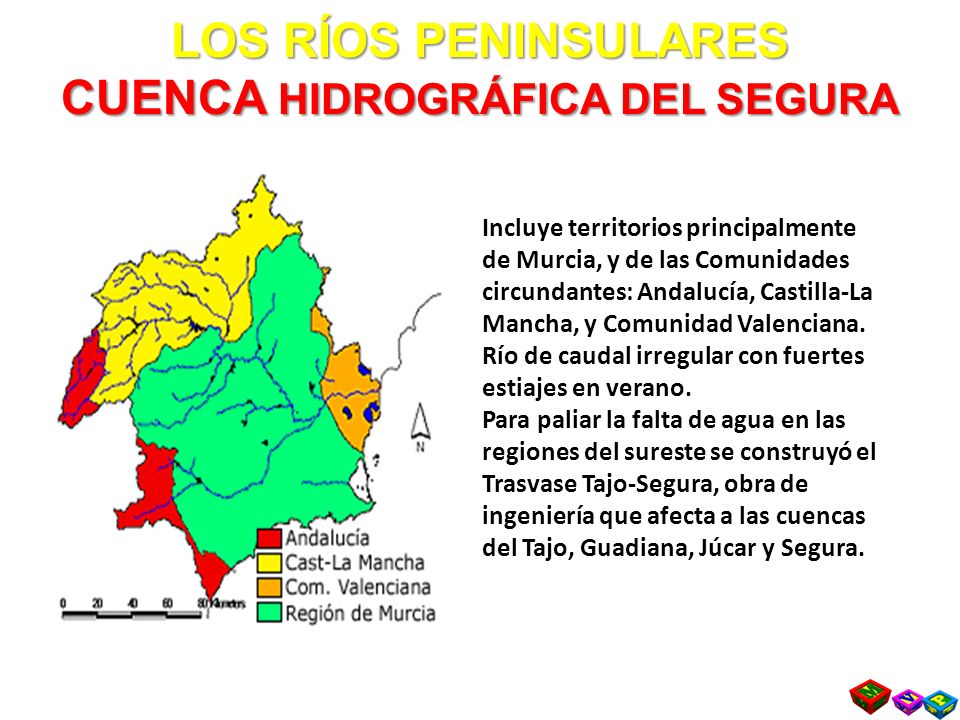

20 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL SEGURA
Incluye territorios principalmente de Murcia, y de las Comunidades circundantes: Andalucía, Castilla-La Mancha, y Comunidad Valenciana. Río de caudal irregular con fuertes estiajes en verano. Para paliar la falta de agua en las regiones del sureste se construyó el Trasvase Tajo-Segura, obra de ingeniería que afecta a las cuencas del Tajo, Guadiana, Júcar y Segura.

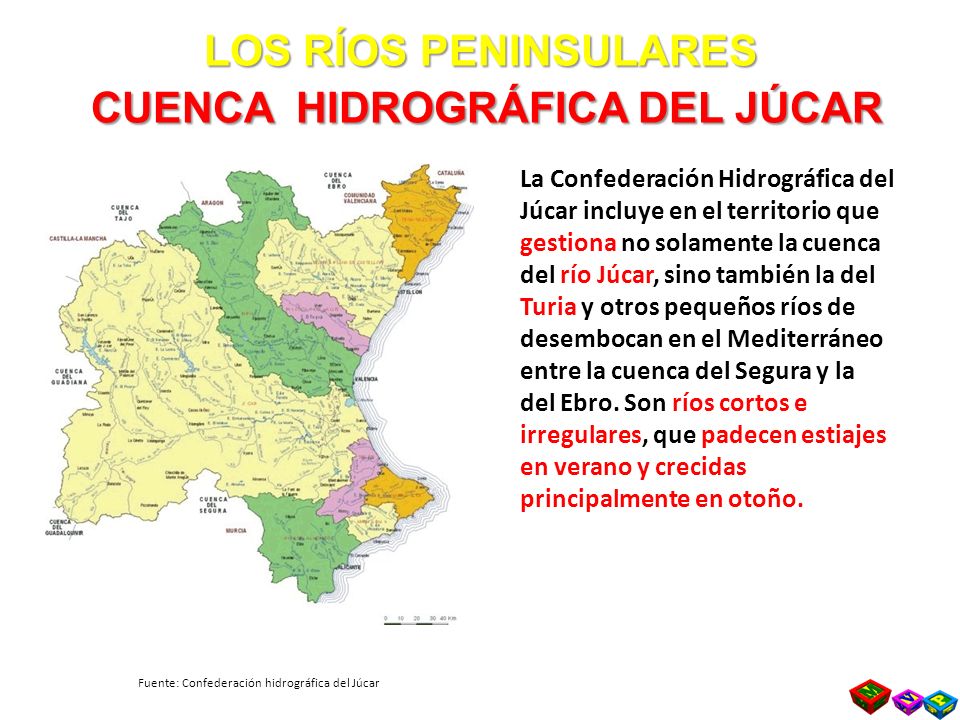

21 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL JÚCAR
La Confederación Hidrográfica del Júcar incluye en el territorio que gestiona no solamente la cuenca del río Júcar, sino también la del Turia y otros pequeños ríos de desembocan en el Mediterráneo entre la cuenca del Segura y la del Ebro. Son ríos cortos e irregulares, que padecen estiajes en verano y crecidas principalmente en otoño. Fuente: Confederación hidrográfica del Júcar Prof. ISAAC BUZO SÁNCHEZ

22 LOS RÍOS PENINSULARES CUENCA HIDROGRÁFICA DEL EBRO
La cuenca del río Ebro es la segunda más extensa de la península. El Ebro nace en Fontibre (Santander), y recorre las provincias de Burgos, Álava, Rioja, Zaragoza y desemboca formando un extenso delta al sur de la provincia de Tarragona. Los afluentes de la izquierda, de régimen pluvio-nival, que recogen las aguas de la vertiente pirenaica meridional, son el Aragón, el Gállego, el Segre, y el Cinca; los afluentes de la derecha, como el Jalón, de régimen pluvial irregular, nacen en el Sistema Ibérico. Prof. ISAAC BUZO SÁNCHEZ

23 LOS RÍOS PENINSULARES CUENCAS INTERIORES CATALANAS
Como cuenca depende de la Generalitat de Cataluña. Se trata de pequeños ríos pirenaicos o nacidos en las Cordilleras Costero Catalanas que desembocan directamente en el mar. Poseen las características de los ríos de vertiente mediterránea. Prof. ISAAC BUZO SÁNCHEZ

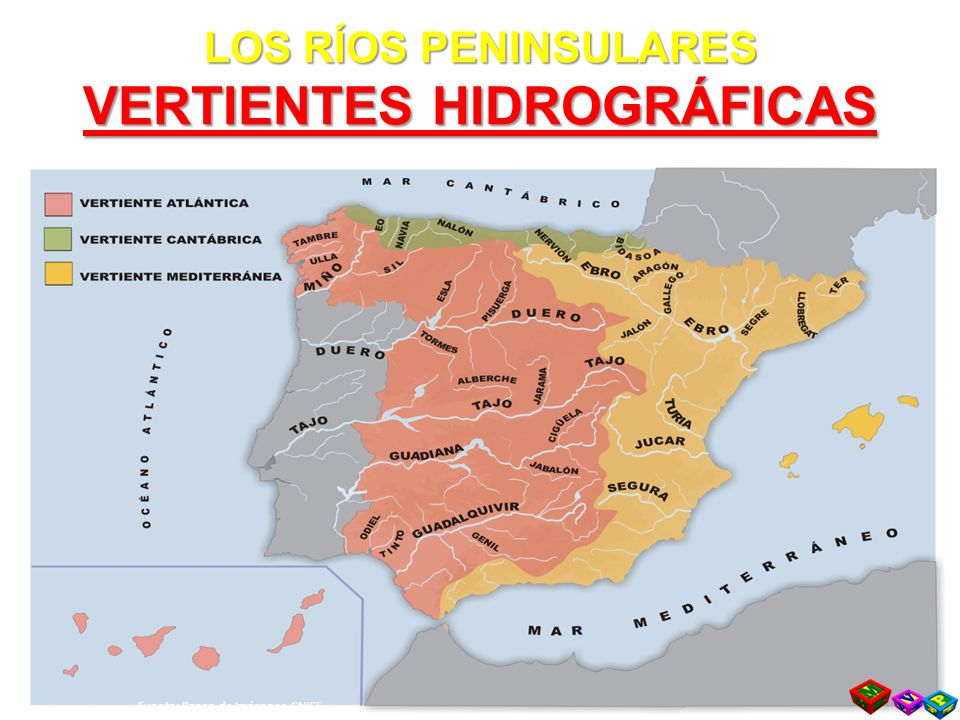

24 LOS RÍOS PENINSULARES VERTIENTES HIDROGRÁFICAS
Fuente: Banco de Imágenes CNICE

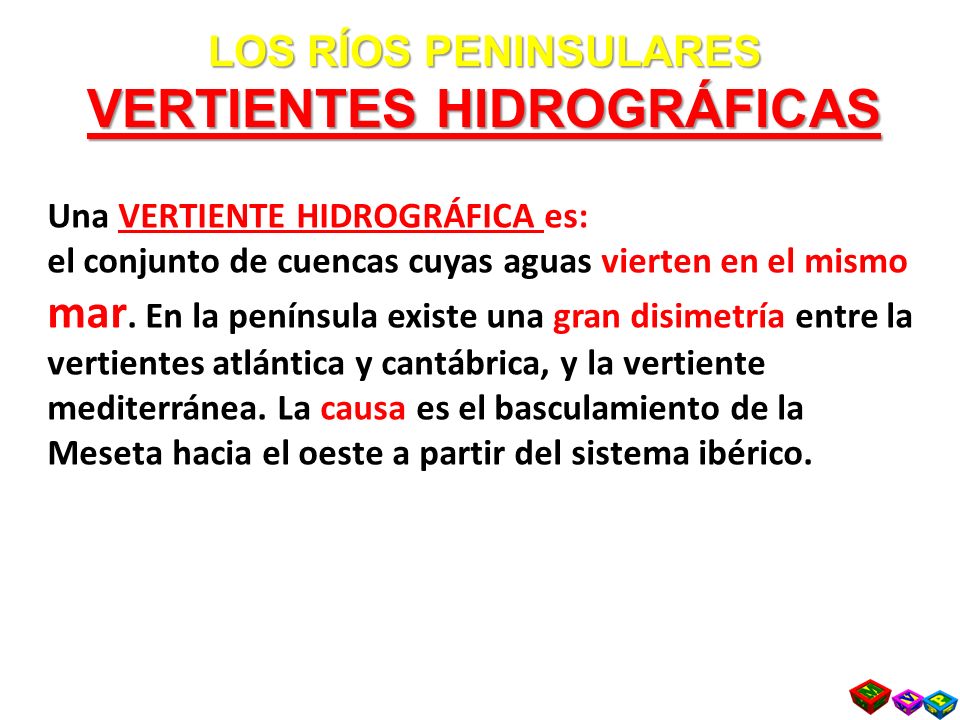

25 LOS RÍOS PENINSULARES VERTIENTES HIDROGRÁFICAS
Una VERTIENTE HIDROGRÁFICA es: el conjunto de cuencas cuyas aguas vierten en el mismo mar. En la península existe una gran disimetría entre la vertientes atlántica y cantábrica, y la vertiente mediterránea. La causa es el basculamiento de la Meseta hacia el oeste a partir del sistema ibérico.

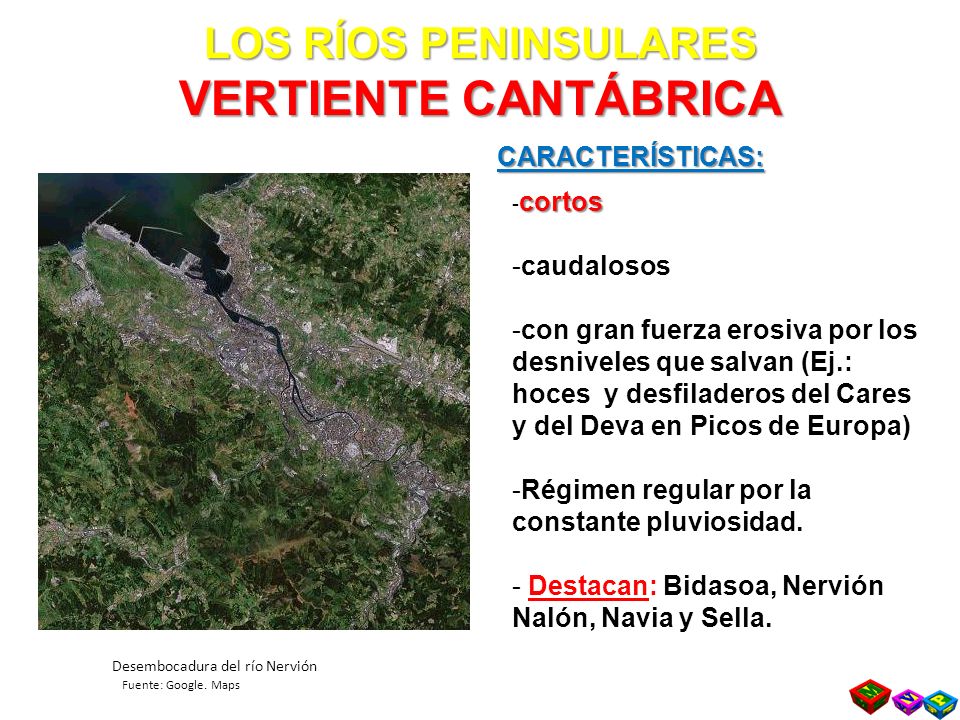

26 LOS RÍOS PENINSULARES VERTIENTE CANTÁBRICA
CARACTERÍSTICAS: -cortos caudalosos con gran fuerza erosiva por los desniveles que salvan (Ej.: hoces y desfiladeros del Cares y del Deva en Picos de Europa) Régimen regular por la constante pluviosidad. Destacan: Bidasoa, Nervión Nalón, Navia y Sella. Desembocadura del río Nervión Fuente: Google. Maps

27 LOS RÍOS ESPAÑOLES VERTIENTE ATLÁNTICA
Los ríos gallegos: Miño, Tambre y Ulla, tienen características próximas a los ríos de la vertiente cantábrica (por su similitud climática y orográfica) Los ríos Duero, Tajo, Guadiana y Guadalquivir son largos, discurren por llanuras y presentan estiaje en verano (mayor cuanto más al sur) y crecidas en otoño y primavera. ESCASA FUERZA EROSIVA

28 Los ríos de la VERTIENTE CANTÁBRICA
Los ríos de la VERTIENTE CANTÁBRICA. Son cortos , ya que nacen en montañas cercanas a la costa. Al tener que salvar gran desnivel entre su nacimiento y su desembocadura en el mar cantábrico, poseen una gran fuerza erosiva. Los ríos cantábricos son numerosos, caudalosos y de régimen bastante regular gracias a la abundancia y constancia de las precipitaciones. Aprovechando esta circunstancias y la facilidad que ofrece la topografía abrupta, se construyen pantanos destinados a la producción de energía eléctrica.

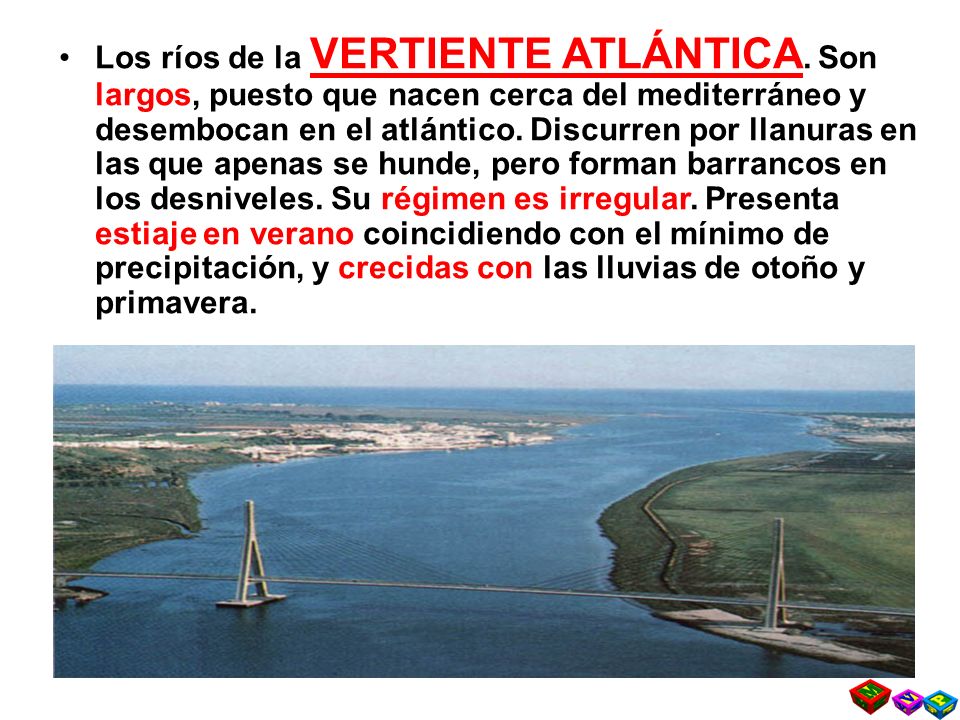

29 Los ríos de la VERTIENTE ATLÁNTICA
Los ríos de la VERTIENTE ATLÁNTICA. Son largos, puesto que nacen cerca del mediterráneo y desembocan en el atlántico. Discurren por llanuras en las que apenas se hunde, pero forman barrancos en los desniveles. Su régimen es irregular. Presenta estiaje en verano coincidiendo con el mínimo de precipitación, y crecidas con las lluvias de otoño y primavera.

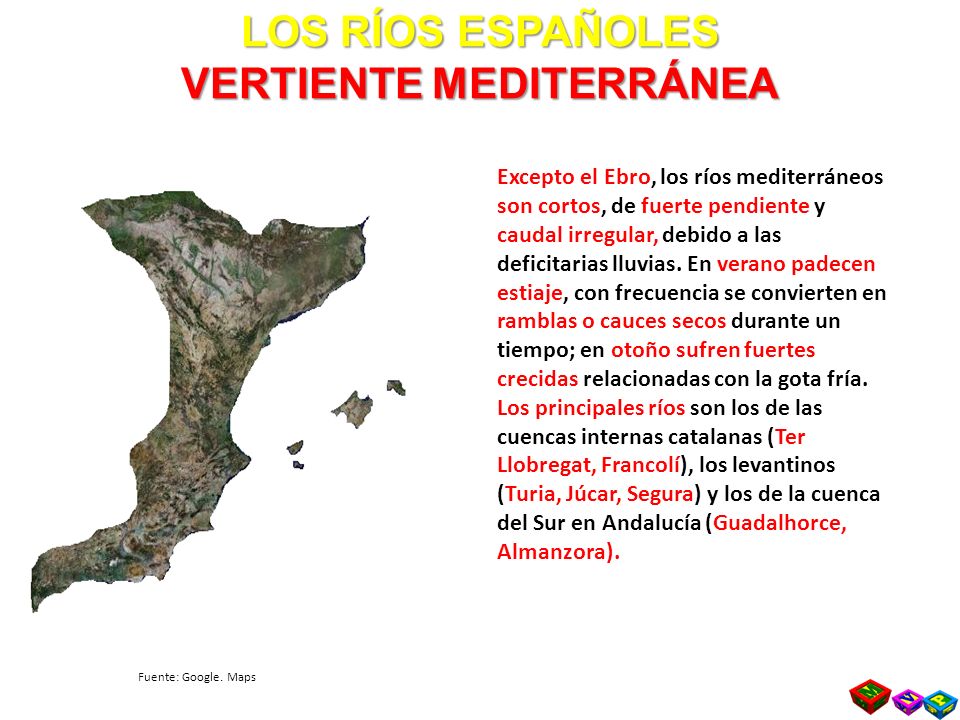

30 LOS RÍOS ESPAÑOLES VERTIENTE MEDITERRÁNEA
Excepto el Ebro, los ríos mediterráneos son cortos, de fuerte pendiente y caudal irregular, debido a las deficitarias lluvias. En verano padecen estiaje, con frecuencia se convierten en ramblas o cauces secos durante un tiempo; en otoño sufren fuertes crecidas relacionadas con la gota fría. Los principales ríos son los de las cuencas internas catalanas (Ter Llobregat, Francolí), los levantinos (Turia, Júcar, Segura) y los de la cuenca del Sur en Andalucía (Guadalhorce, Almanzora). Fuente: Google. Maps

31 Los ríos de la VERTIENTE MEDITERRÁNEA
Los ríos de la VERTIENTE MEDITERRÁNEA. Son cortos, a excepción del Ebro, dada la proximidad del mar a la montaña en que nacen. Son ríos abarrancados que erosiona violentamente las laderas deforestadas y arrastran derrubios. Su régimen es muy irregular. En verano presenta importantes estiajes y en el otoño pueden sufren crecidas catastróficas originadas por lluvias torrenciales. Como consecuencia, se hace necesario construir en ellos embalses para regularizar el caudal y abastecer de agua a la agricultura, a la industria y a los núcleo de población. En vertiente mediterránea son frecuentes los torrentes, cursos intermites que solo llevan agua cuando llueve; gran parte del año sus cauces o ramblas se encuentran secos.

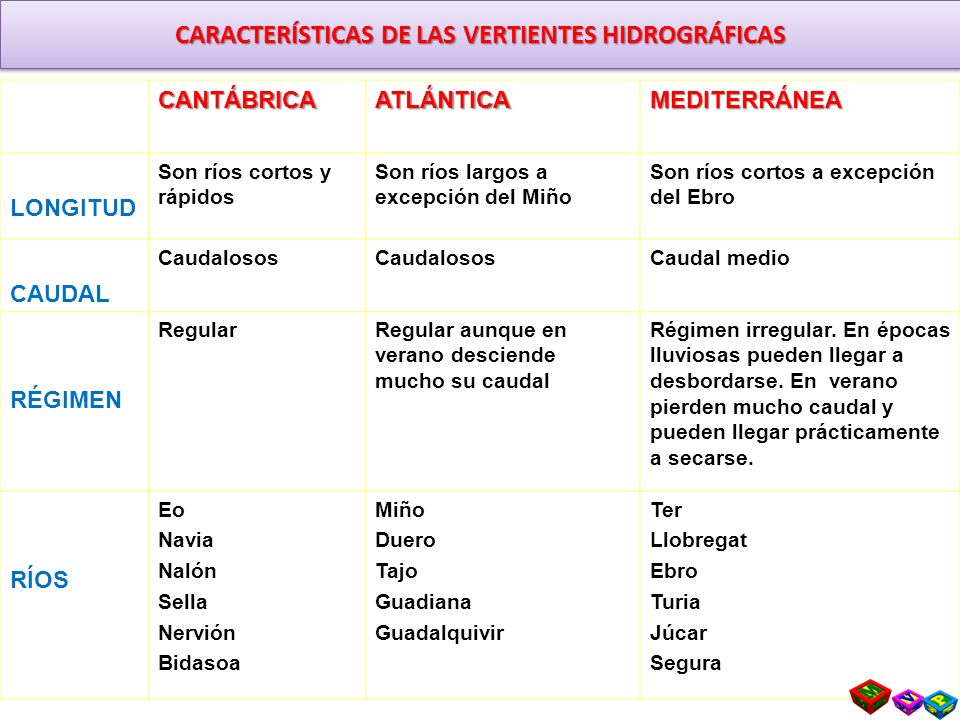

32 CARACTERÍSTICAS DE LAS VERTIENTES HIDROGRÁFICAS
CANTÁBRICA ATLÁNTICA MEDITERRÁNEA LONGITUD Son ríos cortos y rápidos Son ríos largos a excepción del Miño Son ríos cortos a excepción del Ebro CAUDAL Caudalosos Caudal medio RÉGIMEN Regular Regular aunque en verano desciende mucho su caudal Régimen irregular. En épocas lluviosas pueden llegar a desbordarse. En verano pierden mucho caudal y pueden llegar prácticamente a secarse. RÍOS Eo Navia Nalón Sella Nervión Bidasoa Miño Duero Tajo Guadiana Guadalquivir Ter Llobregat Ebro Turia Júcar Segura

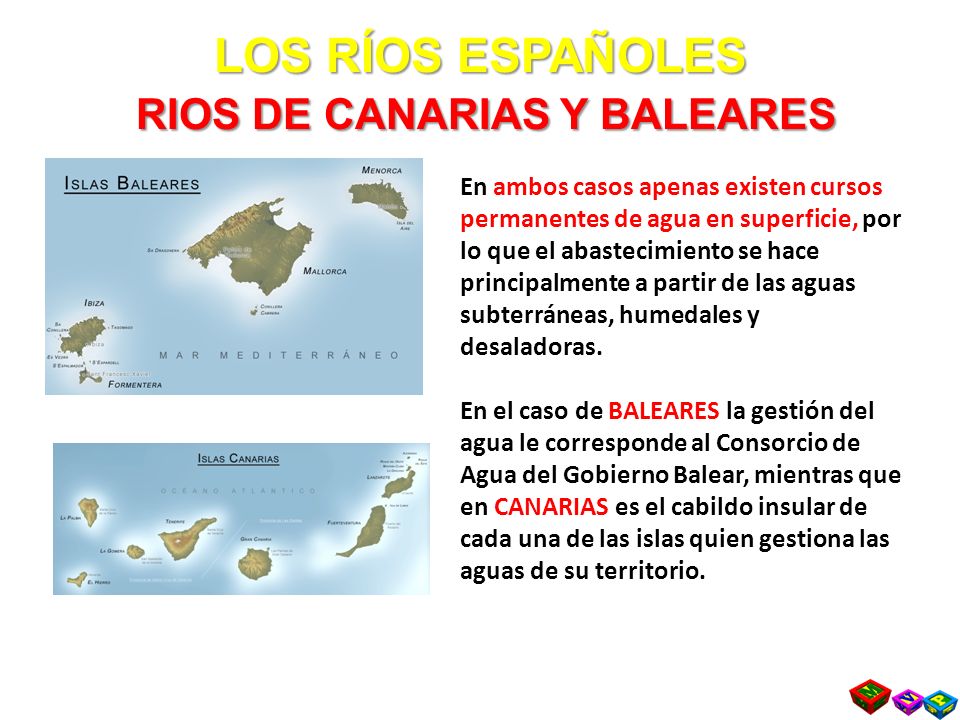

33 LOS RÍOS ESPAÑOLES RIOS DE CANARIAS Y BALEARES
En ambos casos apenas existen cursos permanentes de agua en superficie, por lo que el abastecimiento se hace principalmente a partir de las aguas subterráneas, humedales y desaladoras. En el caso de BALEARES la gestión del agua le corresponde al Consorcio de Agua del Gobierno Balear, mientras que en CANARIAS es el cabildo insular de cada una de las islas quien gestiona las aguas de su territorio.

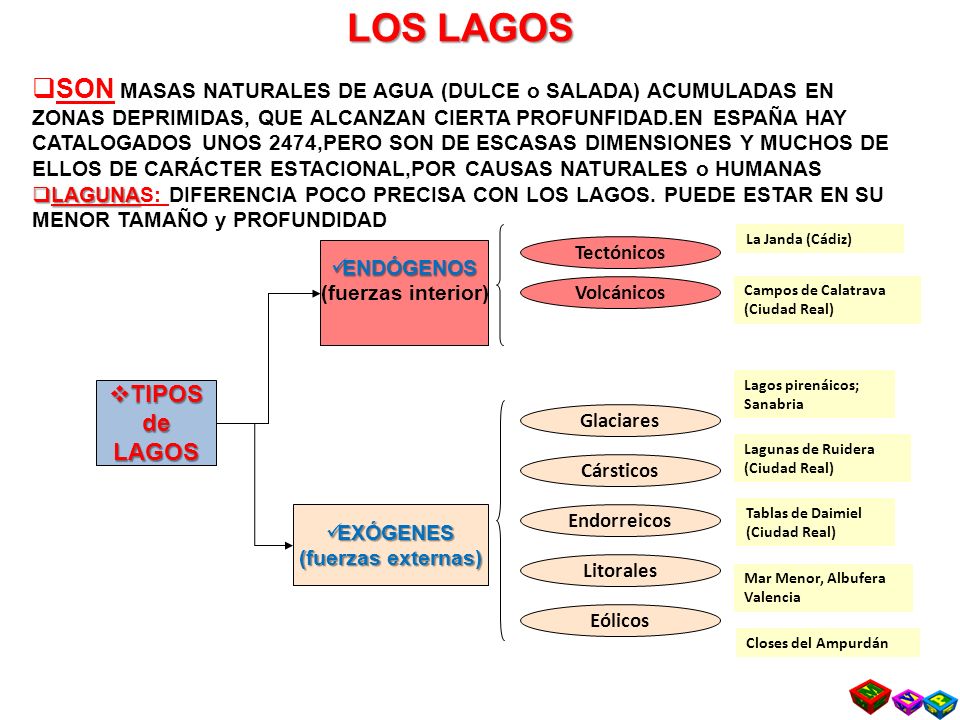

34 LOS LAGOS SON MASAS NATURALES DE AGUA (DULCE o SALADA) ACUMULADAS EN ZONAS DEPRIMIDAS, QUE ALCANZAN CIERTA PROFUNFIDAD.EN ESPAÑA HAY CATALOGADOS UNOS 2474,PERO SON DE ESCASAS DIMENSIONES Y MUCHOS DE ELLOS DE CARÁCTER ESTACIONAL,POR CAUSAS NATURALES o HUMANAS LAGUNAS: DIFERENCIA POCO PRECISA CON LOS LAGOS. PUEDE ESTAR EN SU MENOR TAMAÑO y PROFUNDIDAD La Janda (Cádiz) ENDÓGENOS (fuerzas interior) Tectónicos Volcánicos Campos de Calatrava (Ciudad Real) Lagos pirenáicos; Sanabria TIPOS de LAGOS Glaciares Lagunas de Ruidera (Ciudad Real) Cársticos EXÓGENES (fuerzas externas) Endorreicos Tablas de Daimiel (Ciudad Real) Litorales Mar Menor, Albufera Valencia Eólicos Closes del Ampurdán Prof. ISAAC BUZO SÁNCHEZ

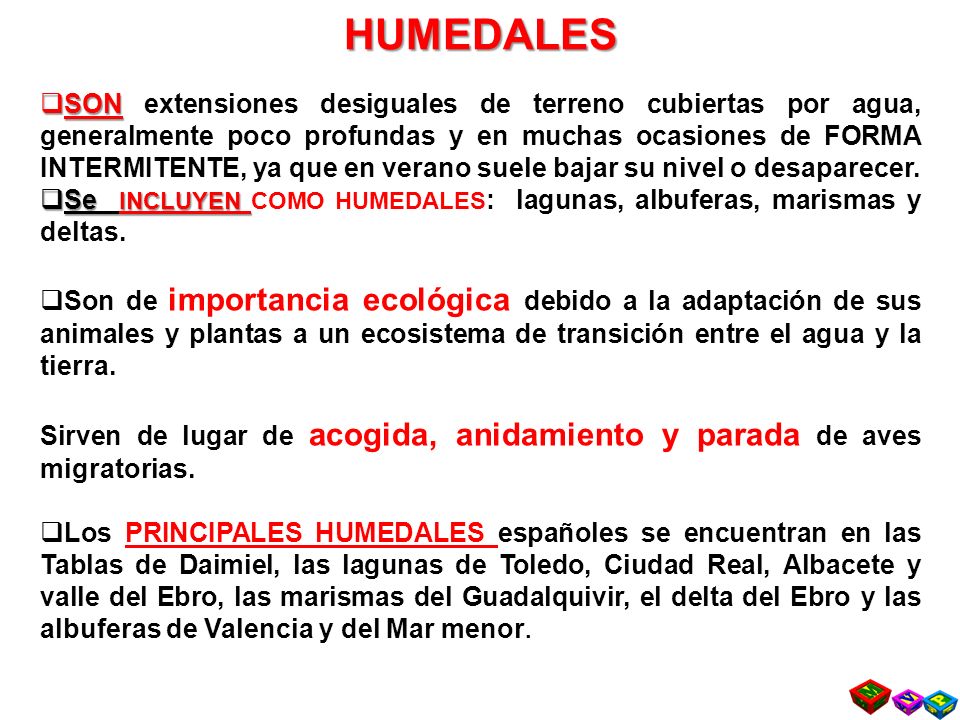

35 HUMEDALES SON extensiones desiguales de terreno cubiertas por agua, generalmente poco profundas y en muchas ocasiones de FORMA INTERMITENTE, ya que en verano suele bajar su nivel o desaparecer. Se INCLUYEN COMO HUMEDALES: lagunas, albuferas, marismas y deltas. Son de importancia ecológica debido a la adaptación de sus animales y plantas a un ecosistema de transición entre el agua y la tierra. Sirven de lugar de acogida, anidamiento y parada de aves migratorias. Los PRINCIPALES HUMEDALES españoles se encuentran en las Tablas de Daimiel, las lagunas de Toledo, Ciudad Real, Albacete y valle del Ebro, las marismas del Guadalquivir, el delta del Ebro y las albuferas de Valencia y del Mar menor. Prof. ISAAC BUZO SÁNCHEZ

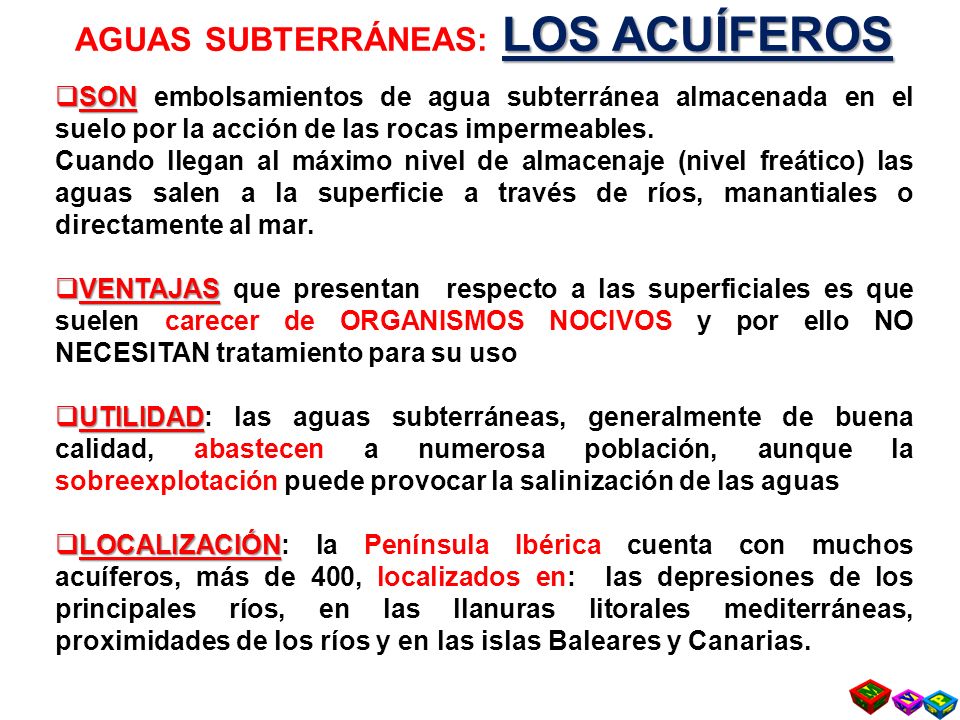

36 AGUAS SUBTERRÁNEAS: LOS ACUÍFEROS
SON embolsamientos de agua subterránea almacenada en el suelo por la acción de las rocas impermeables. Cuando llegan al máximo nivel de almacenaje (nivel freático) las aguas salen a la superficie a través de ríos, manantiales o directamente al mar. VENTAJAS que presentan respecto a las superficiales es que suelen carecer de ORGANISMOS NOCIVOS y por ello NO NECESITAN tratamiento para su uso UTILIDAD: las aguas subterráneas, generalmente de buena calidad, abastecen a numerosa población, aunque la sobreexplotación puede provocar la salinización de las aguas LOCALIZACIÓN: la Península Ibérica cuenta con muchos acuíferos, más de 400, localizados en: las depresiones de los principales ríos, en las llanuras litorales mediterráneas, proximidades de los ríos y en las islas Baleares y Canarias. Prof. ISAAC BUZO SÁNCHEZ

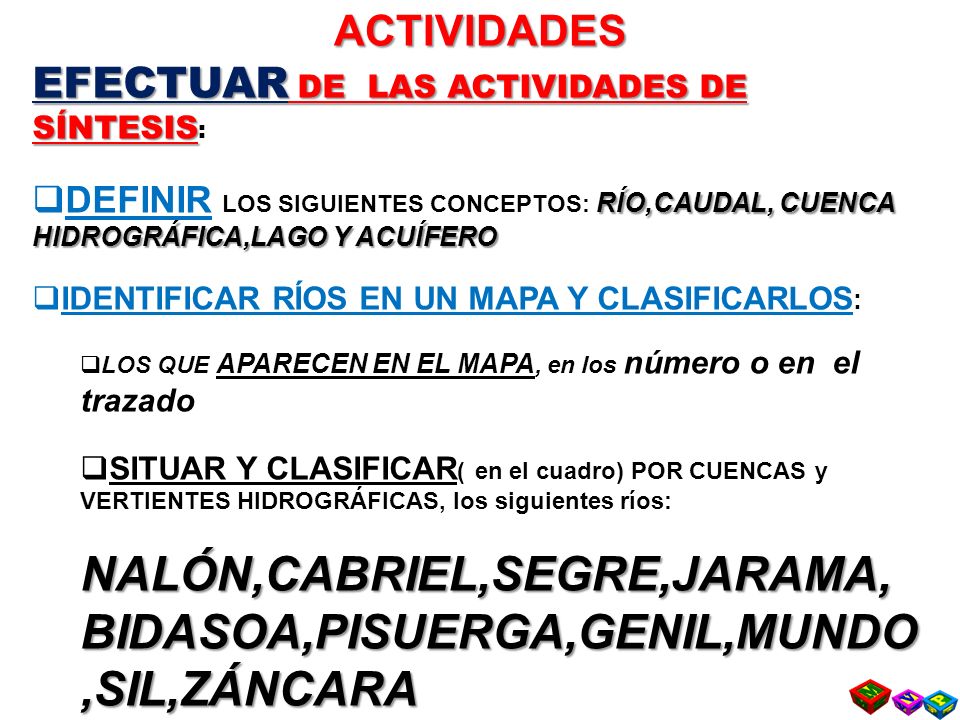

37 NALÓN,CABRIEL,SEGRE,JARAMA, BIDASOA,PISUERGA,GENIL,MUNDO,SIL,ZÁNCARA
ACTIVIDADES EFECTUAR DE LAS ACTIVIDADES DE SÍNTESIS: DEFINIR LOS SIGUIENTES CONCEPTOS: RÍO,CAUDAL, CUENCA HIDROGRÁFICA,LAGO Y ACUÍFERO IDENTIFICAR RÍOS EN UN MAPA Y CLASIFICARLOS: LOS QUE APARECEN EN EL MAPA, en los número o en el trazado SITUAR Y CLASIFICAR( en el cuadro) POR CUENCAS y VERTIENTES HIDROGRÁFICAS, los siguientes ríos: NALÓN,CABRIEL,SEGRE,JARAMA, BIDASOA,PISUERGA,GENIL,MUNDO,SIL,ZÁNCARA

38 CLASIFICAR RIOS RIOS CUENCA VERTIENTE NALÓN CABRIEL SEGRE JARAMA
BIDASOA PISUERGA GENIL MUNDO SIL ZÁNCARA

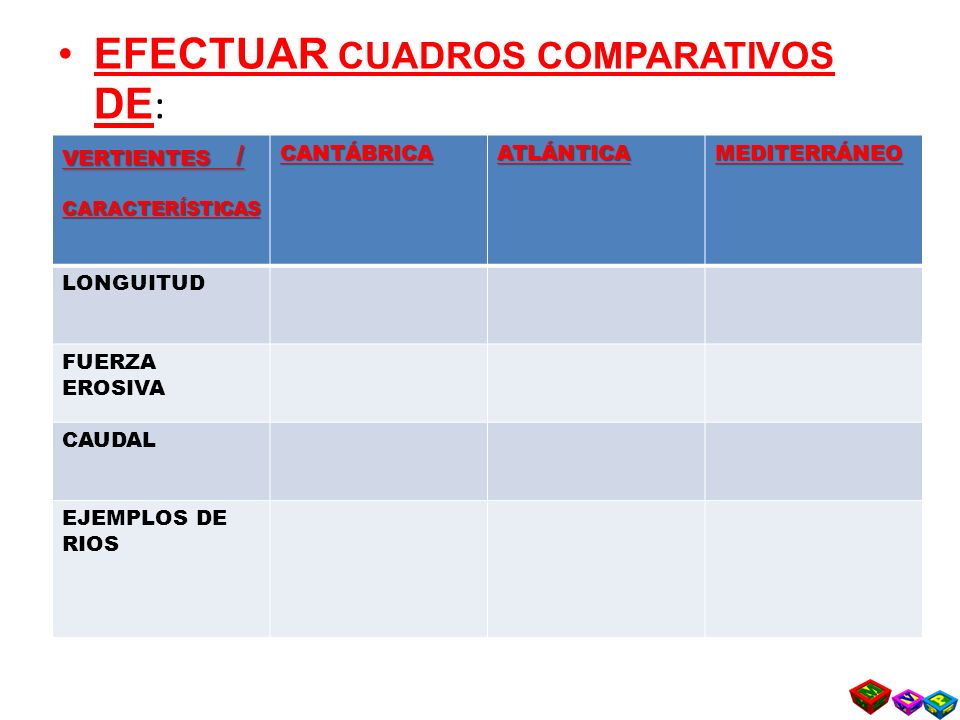

39 VERTIENTES HIDROGRÁFICAS
EFECTUAR CUADROS COMPARATIVOS DE: VERTIENTES HIDROGRÁFICAS VERTIENTES / CARACTERÍSTICAS CANTÁBRICA ATLÁNTICA MEDITERRÁNEO LONGUITUD FUERZA EROSIVA CAUDAL EJEMPLOS DE RIOS

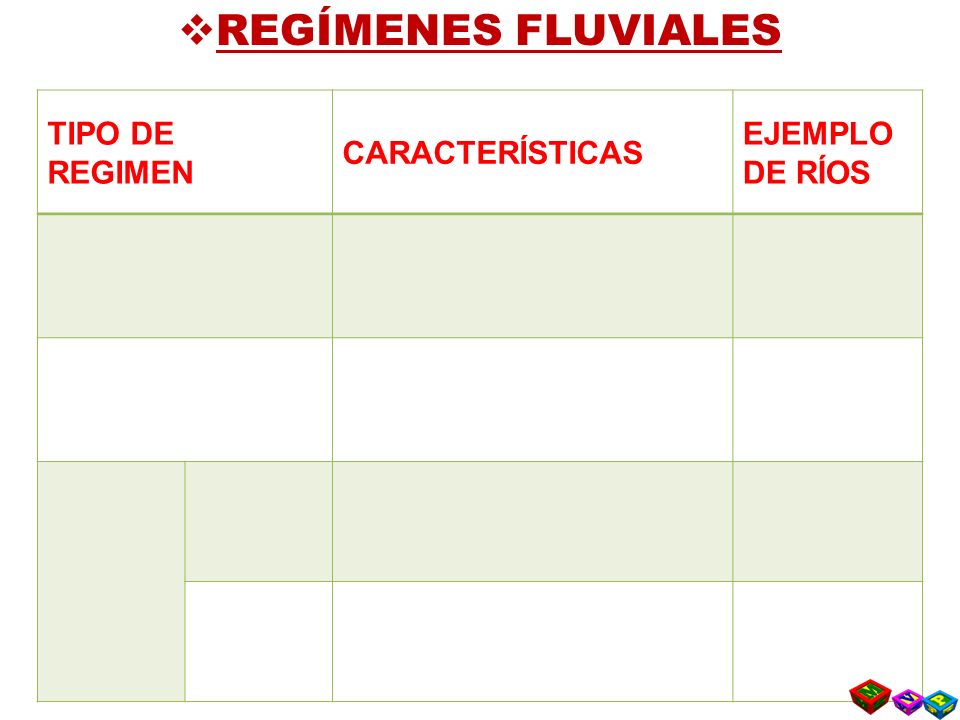

40 REGÍMENES FLUVIALES TIPO DE REGIMEN CARACTERÍSTICAS EJEMPLO DE RÍOS

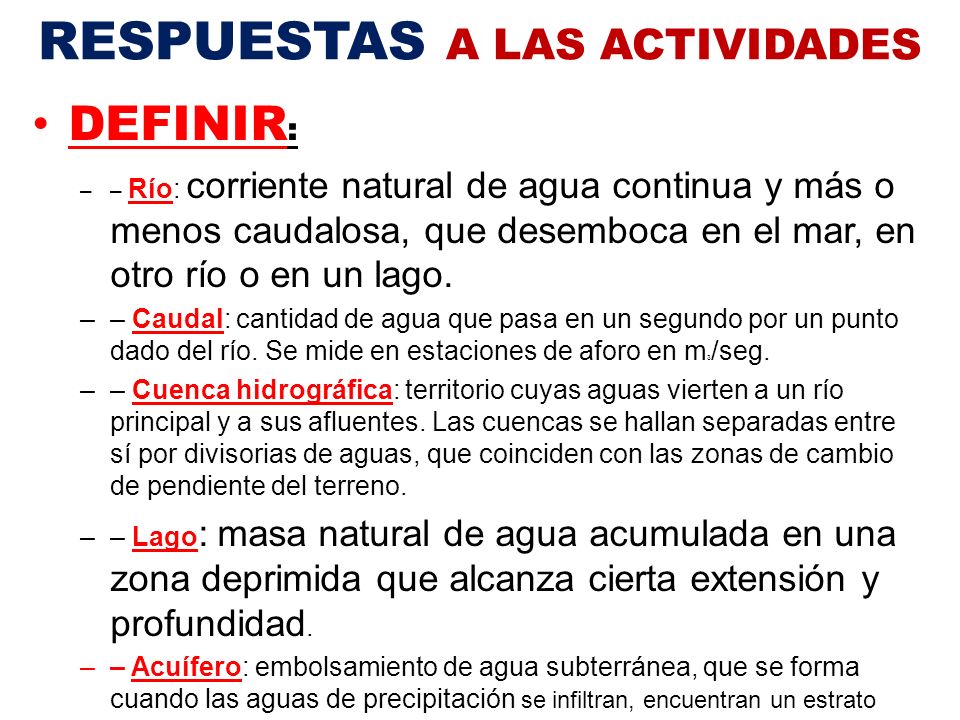

41 RESPUESTAS A LAS ACTIVIDADES
DEFINIR: – Río: corriente natural de agua continua y más o menos caudalosa, que desemboca en el mar, en otro río o en un lago. – Caudal: cantidad de agua que pasa en un segundo por un punto dado del río. Se mide en estaciones de aforo en m3/seg. – Cuenca hidrográfica: territorio cuyas aguas vierten a un río principal y a sus afluentes. Las cuencas se hallan separadas entre sí por divisorias de aguas, que coinciden con las zonas de cambio de pendiente del terreno. – Lago: masa natural de agua acumulada en una zona deprimida que alcanza cierta extensión y profundidad. – Acuífero: embolsamiento de agua subterránea, que se forma cuando las aguas de precipitación se infiltran, encuentran un estrato impermeable y se acumulan sobre él.

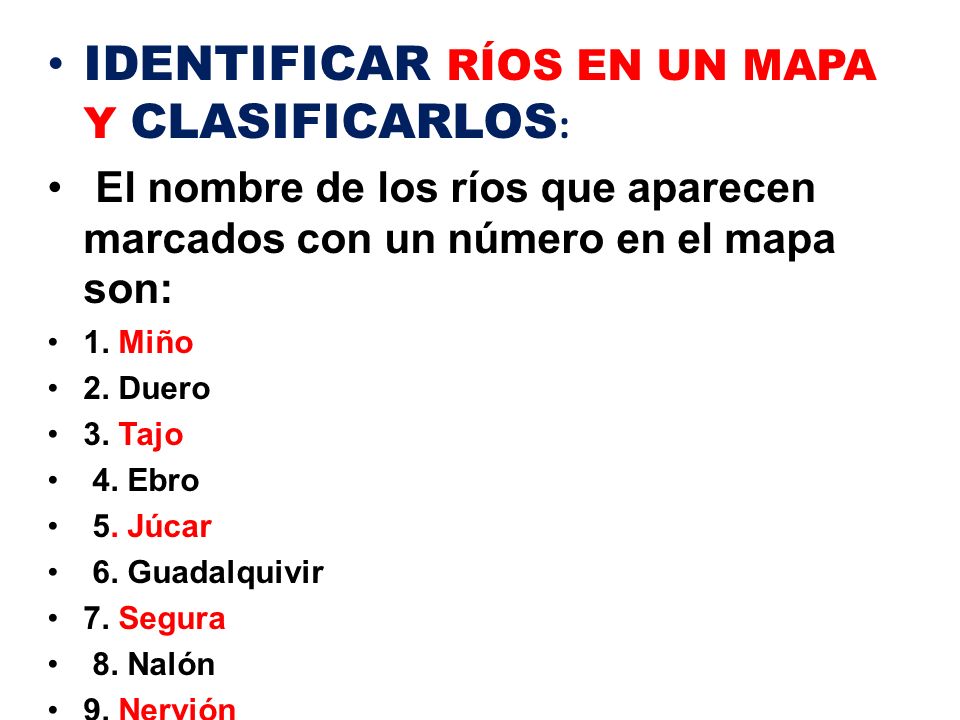

42 IDENTIFICAR RÍOS EN UN MAPA Y CLASIFICARLOS:
El nombre de los ríos que aparecen marcados con un número en el mapa son: 1. Miño 2. Duero 3. Tajo 4. Ebro 5. Júcar 6. Guadalquivir 7. Segura 8. Nalón 9. Nervión 10. Esla.

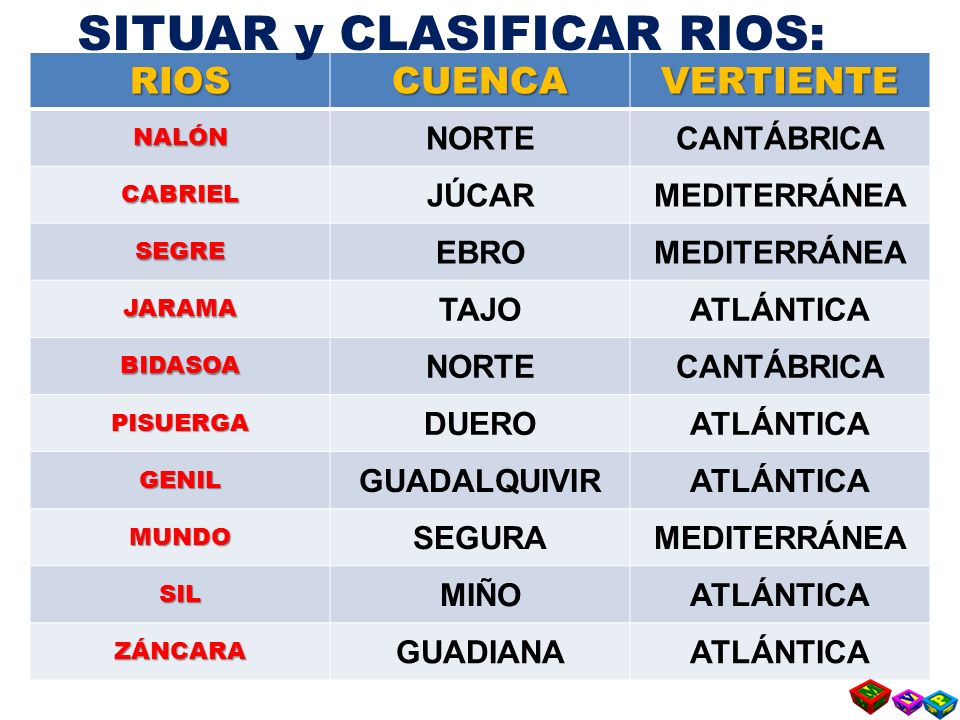

43 SITUAR y CLASIFICAR RIOS:
CUENCA VERTIENTE NALÓN NORTE CANTÁBRICA CABRIEL JÚCAR MEDITERRÁNEA SEGRE EBRO JARAMA TAJO ATLÁNTICA BIDASOA PISUERGA DUERO GENIL GUADALQUIVIR MUNDO SEGURA SIL MIÑO ZÁNCARA GUADIANA

44 COMPLETATO EN HOJA APARTE y en el BLOG
REGÍMENES FLUVIALES TIPO DE REGIMEN CARACTERÍSTICAS EJEMPLO DE RÍOS NIVAL Caudal determinado exclusivamente por los aportes hídricos procedentes de la fusión de la nieve. - Aguas altas tardías en primavera por el deshielo (junio, julio). - Estiaje en invierno por la retención nival. - Alta montaña (más de 2500 metros). Caldarés en Ibón de los Baños - Noguera de Cardós en Caldas de Bohí. - N. de Tor en Caldas de Bohí. - Palanca de San Nicolau. COMPLETATO EN HOJA APARTE y en el BLOG

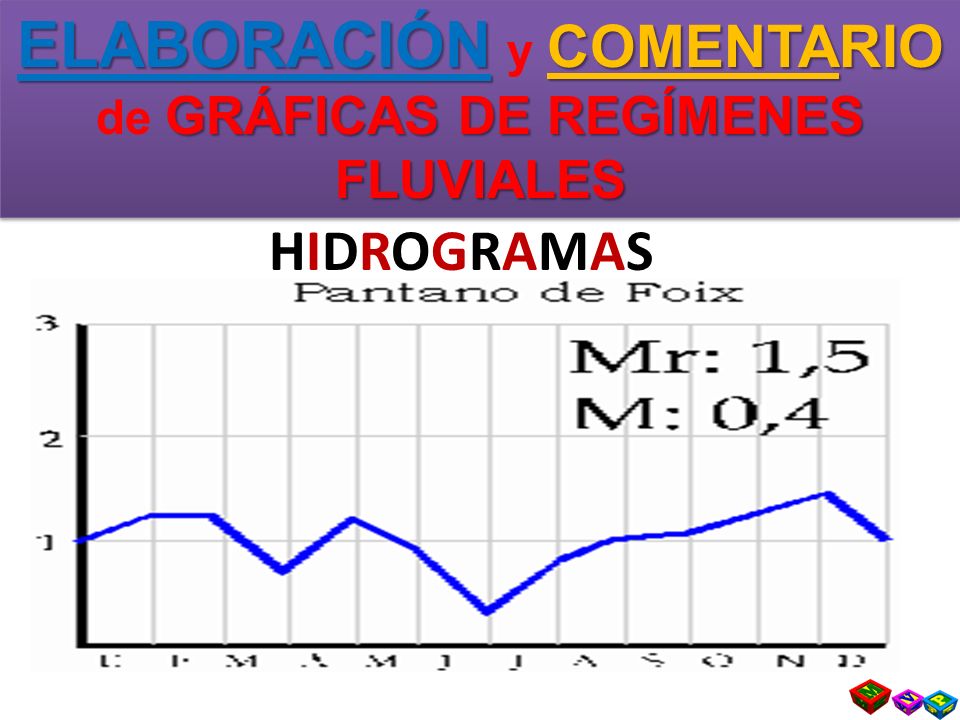

45 ELABORACIÓN y COMENTARIO de GRÁFICAS DE REGÍMENES FLUVIALES
HIDROGRAMAS

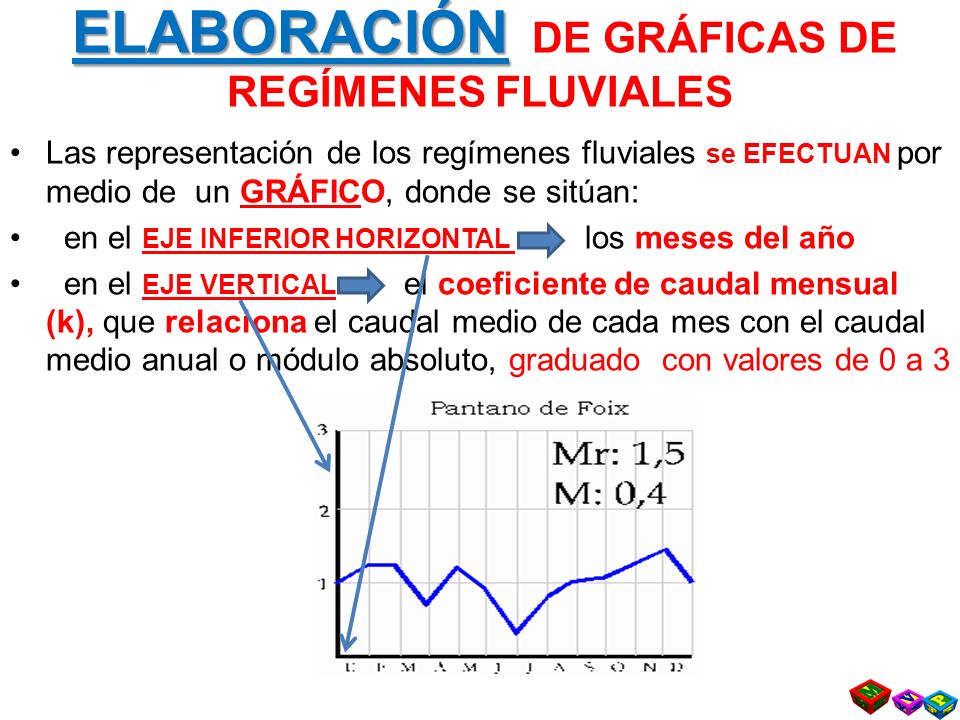

46 ELABORACIÓN DE GRÁFICAS DE REGÍMENES FLUVIALES
Las representación de los regímenes fluviales se EFECTUAN por medio de un GRÁFICO, donde se sitúan: en el EJE INFERIOR HORIZONTAL los meses del año en el EJE VERTICAL el coeficiente de caudal mensual (k), que relaciona el caudal medio de cada mes con el caudal medio anual o módulo absoluto, graduado con valores de 0 a 3

47 ELABORACIÓN DE GRÁFICAS DE REGÍMENES FLUVIALES
Ambos valores se obtienen a partir de medias de datos registrados durante un periodo de al menos treinta años. El valor 1 es el caudal modular o caudal medio anual un valor superior a 1 indica aguas altas o CRECIDAS un valor inferior a 1, aguas bajas o ESTIAJE

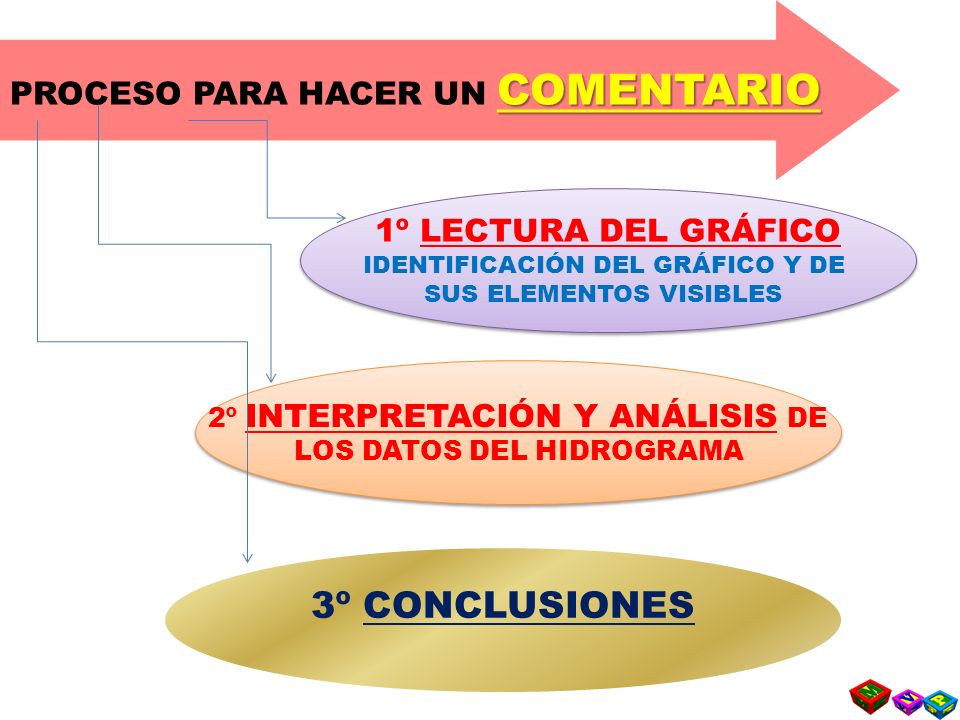

48 3º CONCLUSIONES PROCESO PARA HACER UN COMENTARIO
1º LECTURA DEL GRÁFICO IDENTIFICACIÓN DEL GRÁFICO Y DE SUS ELEMENTOS VISIBLES 2º INTERPRETACIÓN Y ANÁLISIS DE LOS DATOS DEL HIDROGRAMA 3º CONCLUSIONES

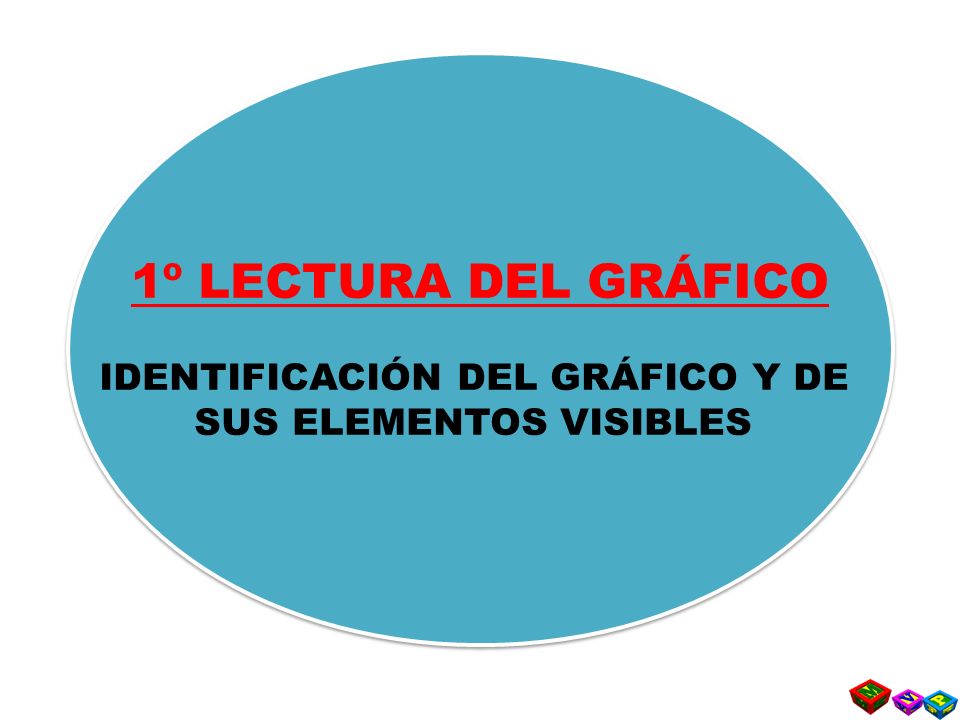

49 IDENTIFICACIÓN DEL GRÁFICO Y DE SUS ELEMENTOS VISIBLES
1º LECTURA DEL GRÁFICO IDENTIFICACIÓN DEL GRÁFICO Y DE SUS ELEMENTOS VISIBLES

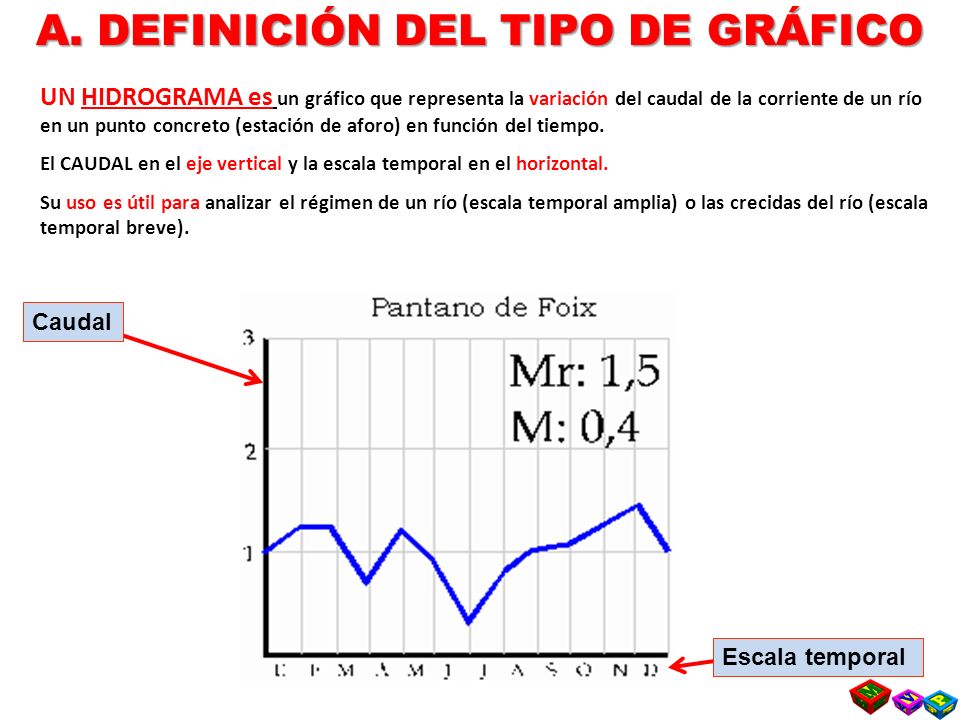

50 A. DEFINICIÓN DEL TIPO DE GRÁFICO
UN HIDROGRAMA es un gráfico que representa la variación del caudal de la corriente de un río en un punto concreto (estación de aforo) en función del tiempo. El CAUDAL en el eje vertical y la escala temporal en el horizontal. Su uso es útil para analizar el régimen de un río (escala temporal amplia) o las crecidas del río (escala temporal breve). Caudal Escala temporal

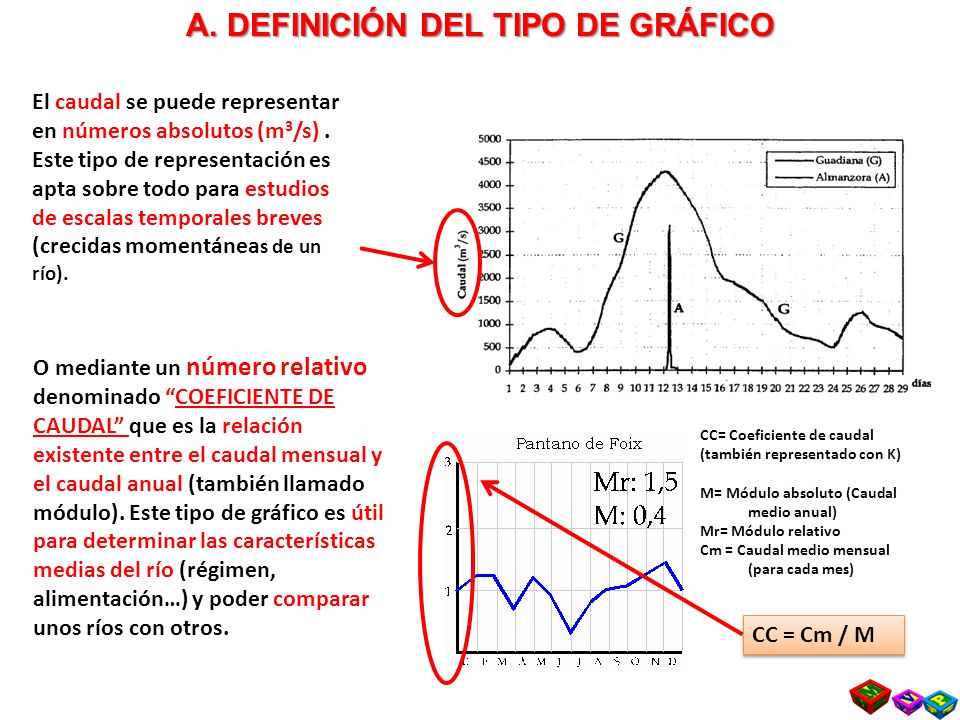

51 A. DEFINICIÓN DEL TIPO DE GRÁFICO
El caudal se puede representar en números absolutos (m3/s) . Este tipo de representación es apta sobre todo para estudios de escalas temporales breves (crecidas momentáneas de un río). O mediante un número relativo denominado “COEFICIENTE DE CAUDAL” que es la relación existente entre el caudal mensual y el caudal anual (también llamado módulo). Este tipo de gráfico es útil para determinar las características medias del río (régimen, alimentación…) y poder comparar unos ríos con otros. CC= Coeficiente de caudal (también representado con K) M= Módulo absoluto (Caudal medio anual) Mr= Módulo relativo Cm = Caudal medio mensual (para cada mes) CC = Cm / M

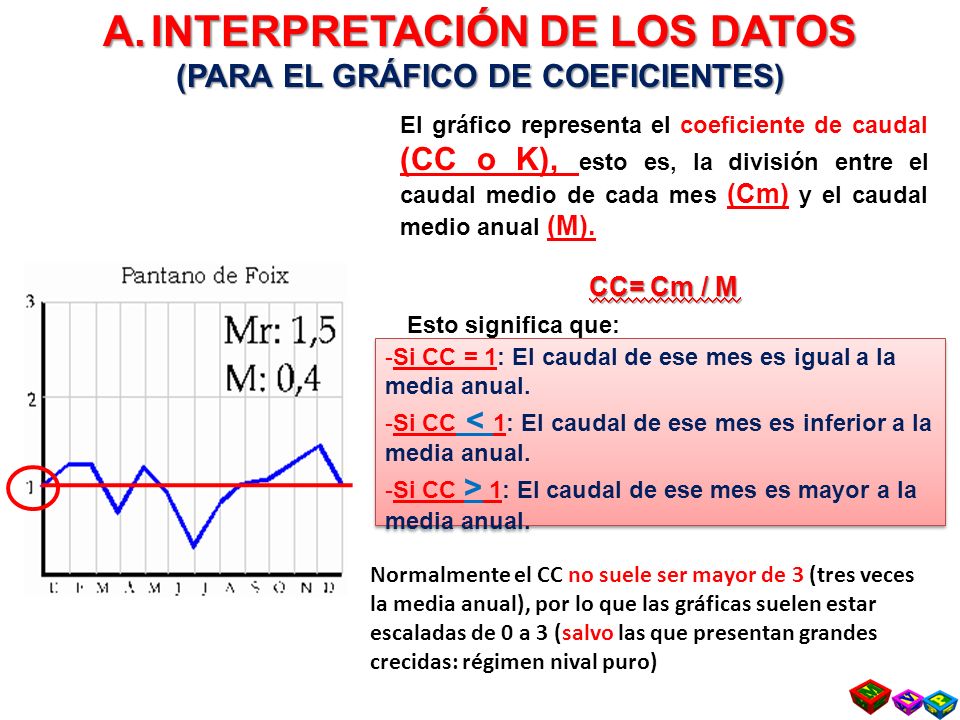

52 INTERPRETACIÓN DE LOS DATOS (PARA EL GRÁFICO DE COEFICIENTES)
El gráfico representa el coeficiente de caudal (CC o K), esto es, la división entre el caudal medio de cada mes (Cm) y el caudal medio anual (M). CC= Cm / M Esto significa que: Si CC = 1: El caudal de ese mes es igual a la media anual. Si CC < 1: El caudal de ese mes es inferior a la media anual. Si CC > 1: El caudal de ese mes es mayor a la media anual. Normalmente el CC no suele ser mayor de 3 (tres veces la media anual), por lo que las gráficas suelen estar escaladas de 0 a 3 (salvo las que presentan grandes crecidas: régimen nival puro)

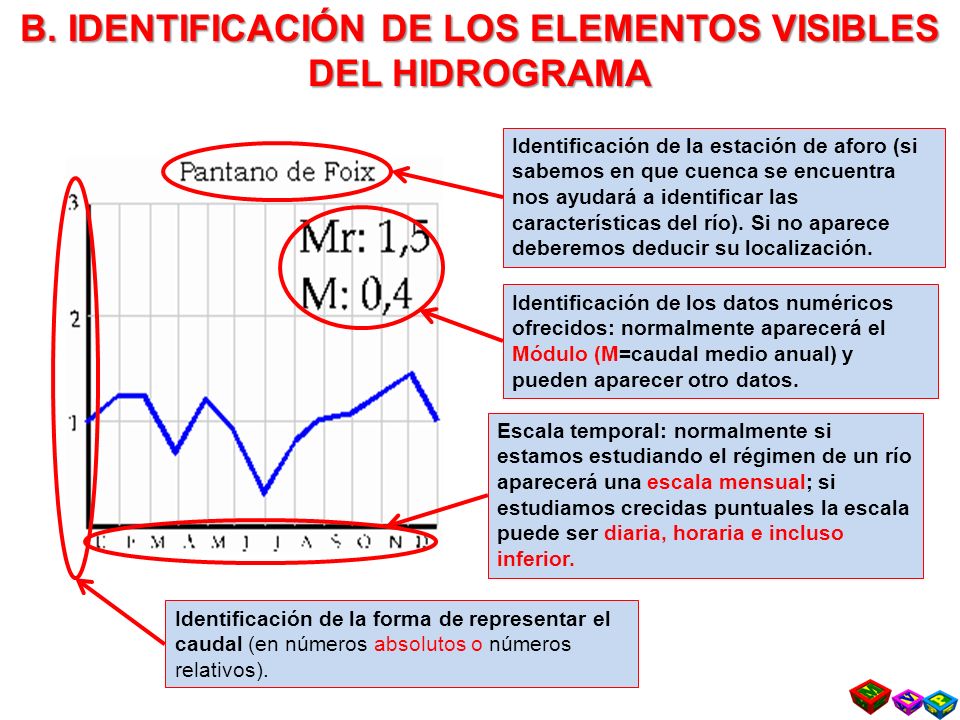

53 B. IDENTIFICACIÓN DE LOS ELEMENTOS VISIBLES DEL HIDROGRAMA
Identificación de la estación de aforo (si sabemos en que cuenca se encuentra nos ayudará a identificar las características del río). Si no aparece deberemos deducir su localización. Identificación de los datos numéricos ofrecidos: normalmente aparecerá el Módulo (M=caudal medio anual) y pueden aparecer otro datos. Escala temporal: normalmente si estamos estudiando el régimen de un río aparecerá una escala mensual; si estudiamos crecidas puntuales la escala puede ser diaria, horaria e incluso inferior. Identificación de la forma de representar el caudal (en números absolutos o números relativos). Prof. ISAAC BUZO SÁNCHEZ

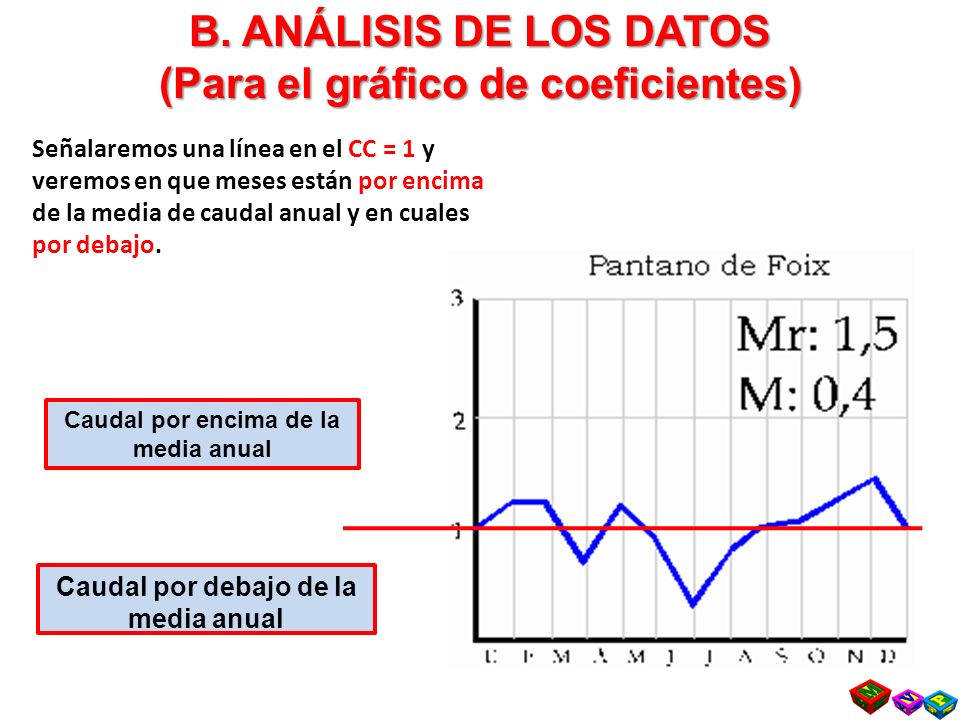

54 (Para el gráfico de coeficientes)
B. ANÁLISIS DE LOS DATOS (Para el gráfico de coeficientes) Señalaremos una línea en el CC = 1 y veremos en que meses están por encima de la media de caudal anual y en cuales por debajo. Caudal por encima de la media anual Caudal por debajo de la media anual Prof. ISAAC BUZO SÁNCHEZ

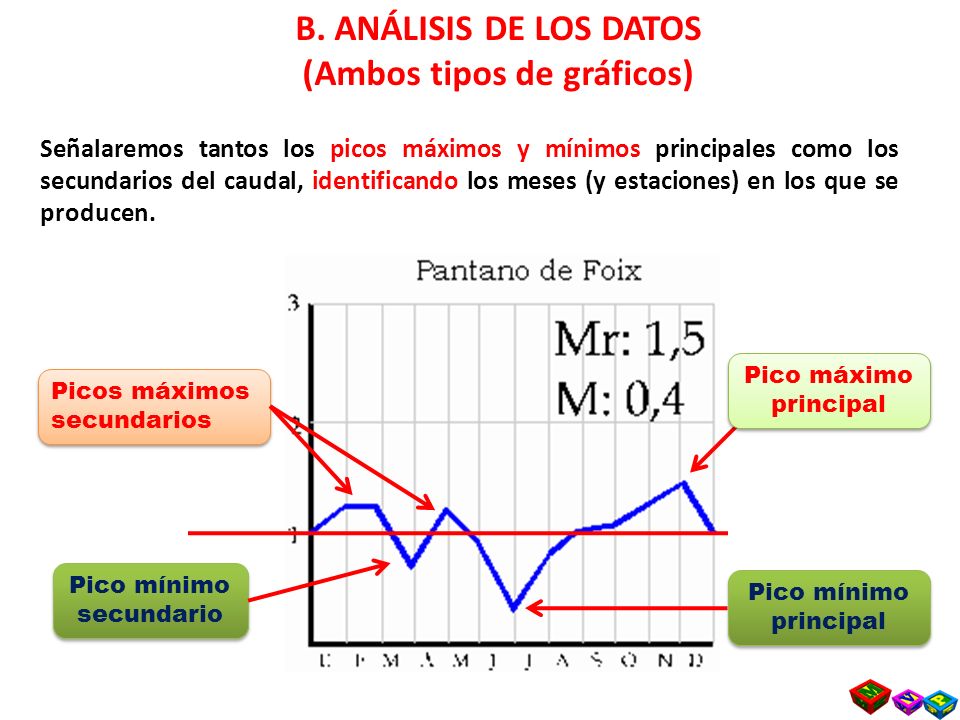

55 (Ambos tipos de gráficos) Pico mínimo secundario
B. ANÁLISIS DE LOS DATOS (Ambos tipos de gráficos) Señalaremos tantos los picos máximos y mínimos principales como los secundarios del caudal, identificando los meses (y estaciones) en los que se producen. Pico máximo principal Picos máximos secundarios Pico mínimo secundario Pico mínimo principal

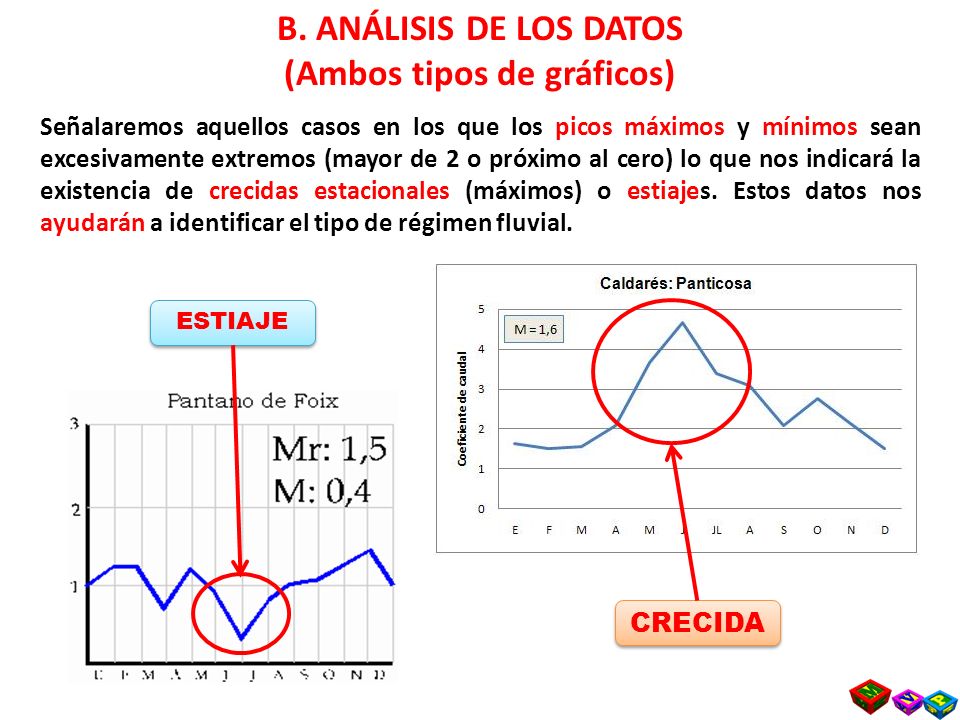

56 (Ambos tipos de gráficos)
B. ANÁLISIS DE LOS DATOS (Ambos tipos de gráficos) Señalaremos aquellos casos en los que los picos máximos y mínimos sean excesivamente extremos (mayor de 2 o próximo al cero) lo que nos indicará la existencia de crecidas estacionales (máximos) o estiajes. Estos datos nos ayudarán a identificar el tipo de régimen fluvial. ESTIAJE CRECIDA

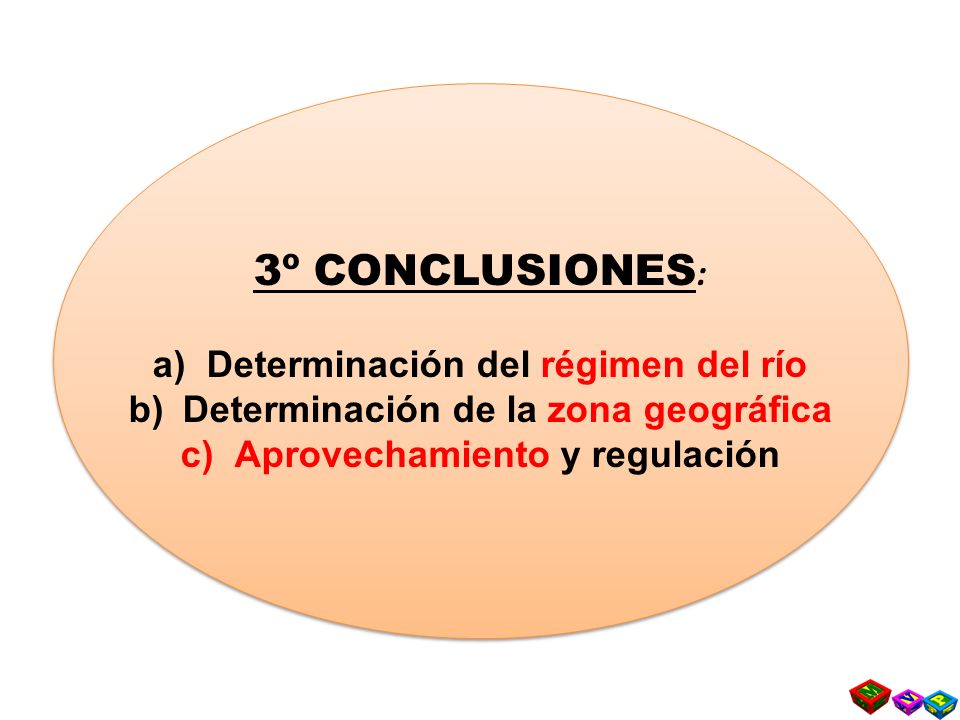

57 3º CONCLUSIONES: Determinación del régimen del río
Determinación de la zona geográfica Aprovechamiento y regulación

58 CONCLUSIONES: A. RÉGIMEN DEL RÍO
A partir de los datos analizados anteriormente deberemos definir: - el régimen del río al que pertenece la estación de aforo y con ello dar respuesta a las siguientes cuestiones: Las razones de la variabilidad del caudal a lo largo del año. Las razones de los picos máximos y mínimos, tanto principales como secundarios. Las razones por la que se producen las crecidas y estiajes.

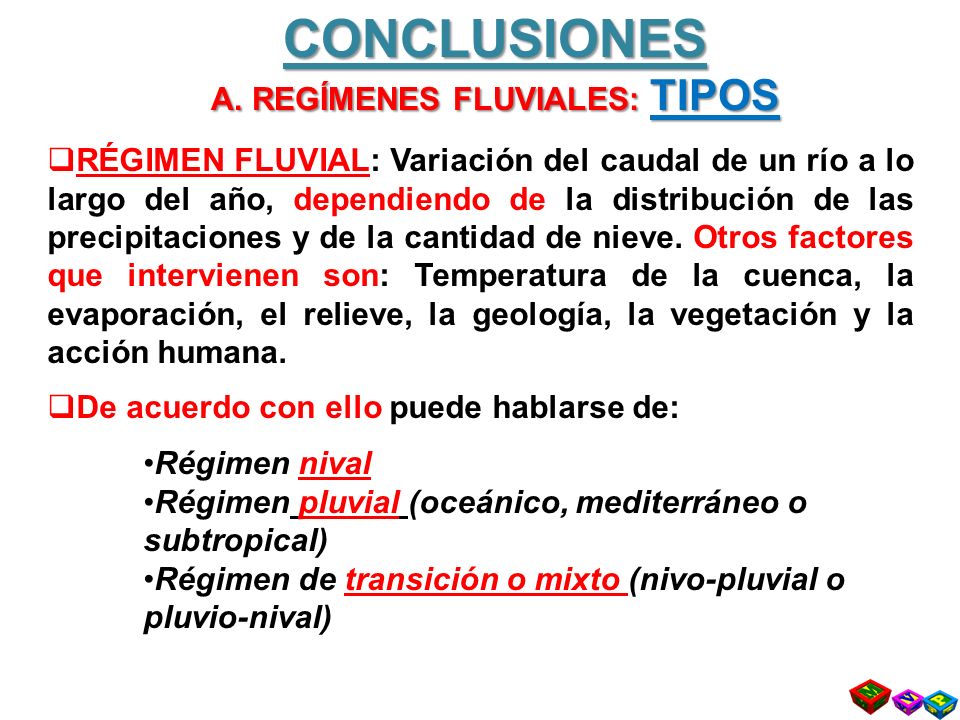

59 A. REGÍMENES FLUVIALES: TIPOS
CONCLUSIONES A. REGÍMENES FLUVIALES: TIPOS RÉGIMEN FLUVIAL: Variación del caudal de un río a lo largo del año, dependiendo de la distribución de las precipitaciones y de la cantidad de nieve. Otros factores que intervienen son: Temperatura de la cuenca, la evaporación, el relieve, la geología, la vegetación y la acción humana. De acuerdo con ello puede hablarse de: Régimen nival Régimen pluvial (oceánico, mediterráneo o subtropical) Régimen de transición o mixto (nivo-pluvial o pluvio-nival)

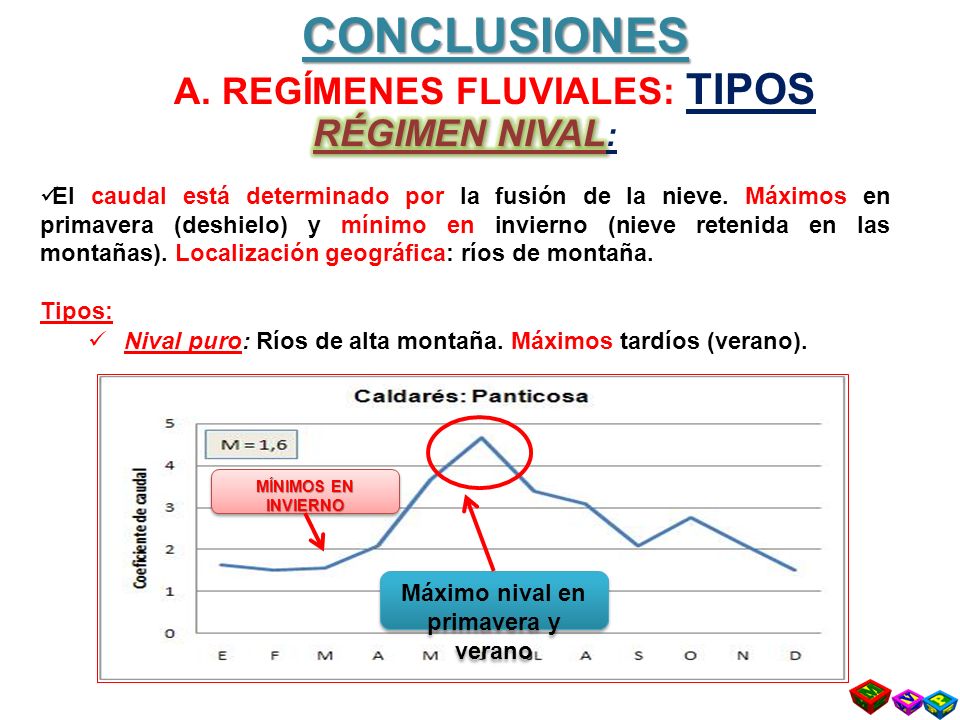

60 A. REGÍMENES FLUVIALES: TIPOS
CONCLUSIONES A. REGÍMENES FLUVIALES: TIPOS RÉGIMEN NIVAL: El caudal está determinado por la fusión de la nieve. Máximos en primavera (deshielo) y mínimo en invierno (nieve retenida en las montañas). Localización geográfica: ríos de montaña. Tipos: Nival puro: Ríos de alta montaña. Máximos tardíos (verano). Máximo nival en primavera y verano MÍNIMOS EN INVIERNO

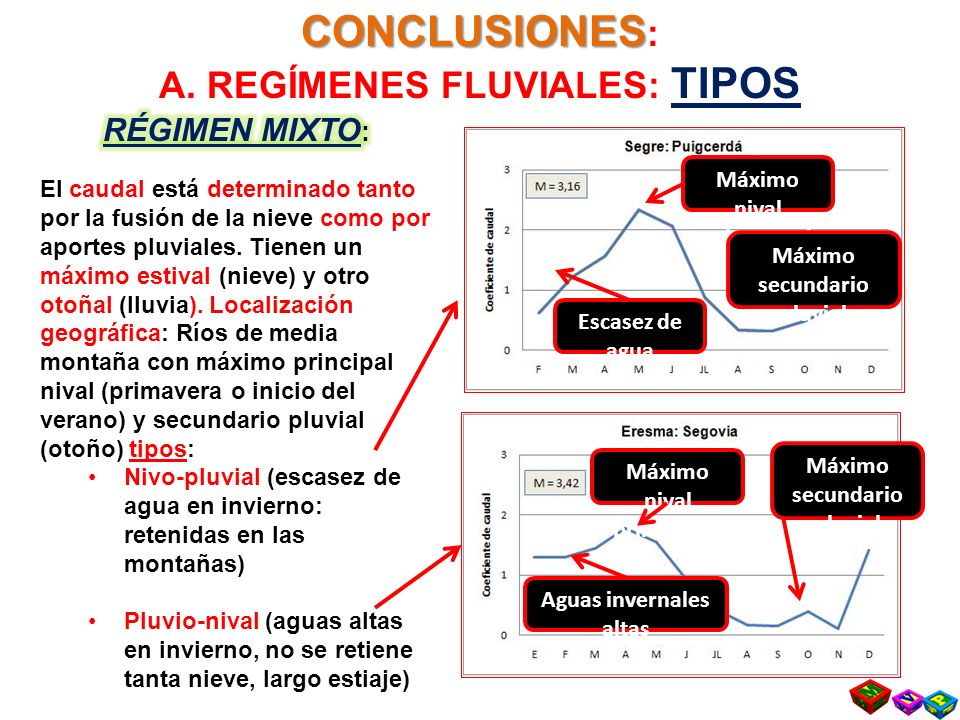

61 A. REGÍMENES FLUVIALES: TIPOS
CONCLUSIONES: A. REGÍMENES FLUVIALES: TIPOS RÉGIMEN MIXTO: El caudal está determinado tanto por la fusión de la nieve como por aportes pluviales. Tienen un máximo estival (nieve) y otro otoñal (lluvia). Localización geográfica: Ríos de media montaña con máximo principal nival (primavera o inicio del verano) y secundario pluvial (otoño) tipos: Nivo-pluvial (escasez de agua en invierno: retenidas en las montañas) Pluvio-nival (aguas altas en invierno, no se retiene tanta nieve, largo estiaje) Máximo nival primaveral Escasez de agua invernal Máximo secundario pluvial Aguas invernales altas Máximo nival primaveral Máximo secundario pluvial

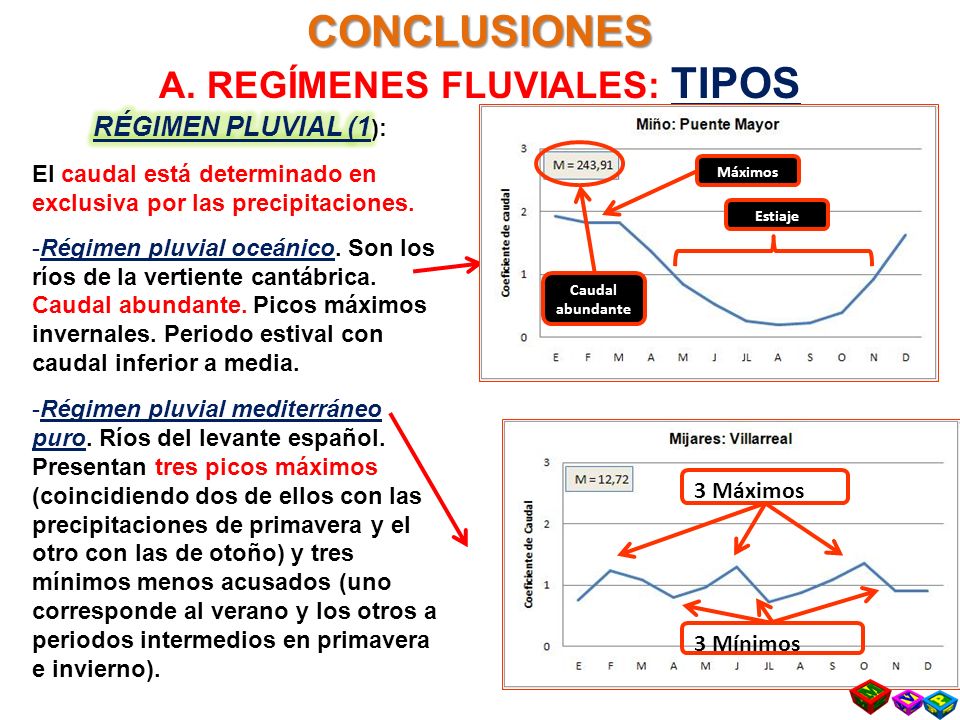

62 A. REGÍMENES FLUVIALES: TIPOS
CONCLUSIONES A. REGÍMENES FLUVIALES: TIPOS RÉGIMEN PLUVIAL (1): El caudal está determinado en exclusiva por las precipitaciones. Régimen pluvial oceánico. Son los ríos de la vertiente cantábrica. Caudal abundante. Picos máximos invernales. Periodo estival con caudal inferior a media. Régimen pluvial mediterráneo puro. Ríos del levante español. Presentan tres picos máximos (coincidiendo dos de ellos con las precipitaciones de primavera y el otro con las de otoño) y tres mínimos menos acusados (uno corresponde al verano y los otros a periodos intermedios en primavera e invierno). Estiaje Máximos Caudal abundante 3 Máximos 3 Mínimos

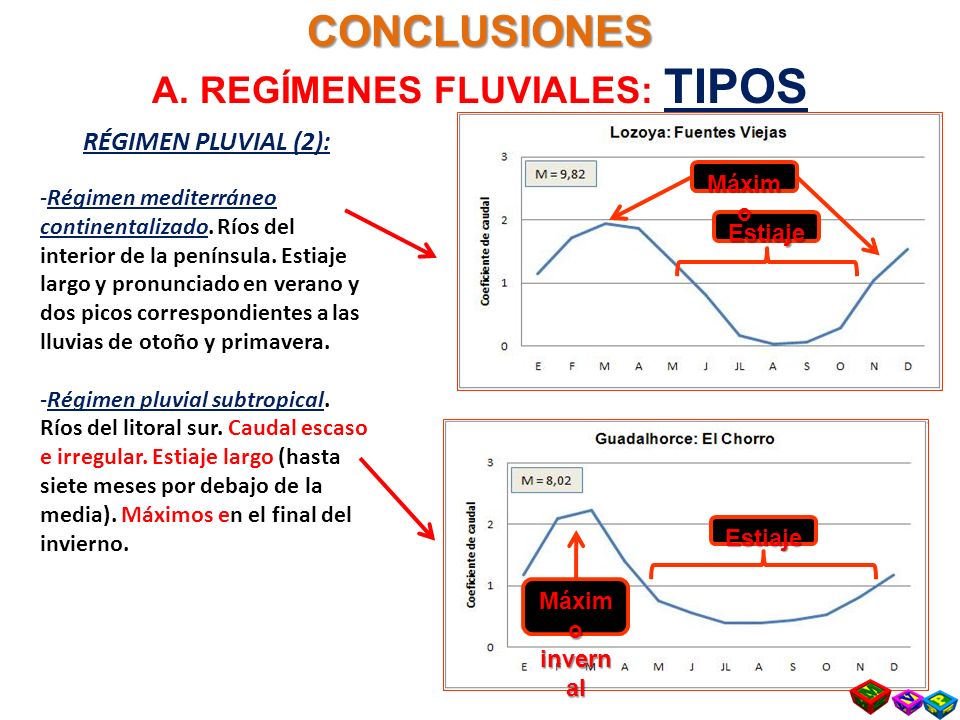

63 A. REGÍMENES FLUVIALES: TIPOS
CONCLUSIONES A. REGÍMENES FLUVIALES: TIPOS Estiaje Máximo RÉGIMEN PLUVIAL (2): Régimen mediterráneo continentalizado. Ríos del interior de la península. Estiaje largo y pronunciado en verano y dos picos correspondientes a las lluvias de otoño y primavera. Régimen pluvial subtropical. Ríos del litoral sur. Caudal escaso e irregular. Estiaje largo (hasta siete meses por debajo de la media). Máximos en el final del invierno. Estiaje Máximo invernal

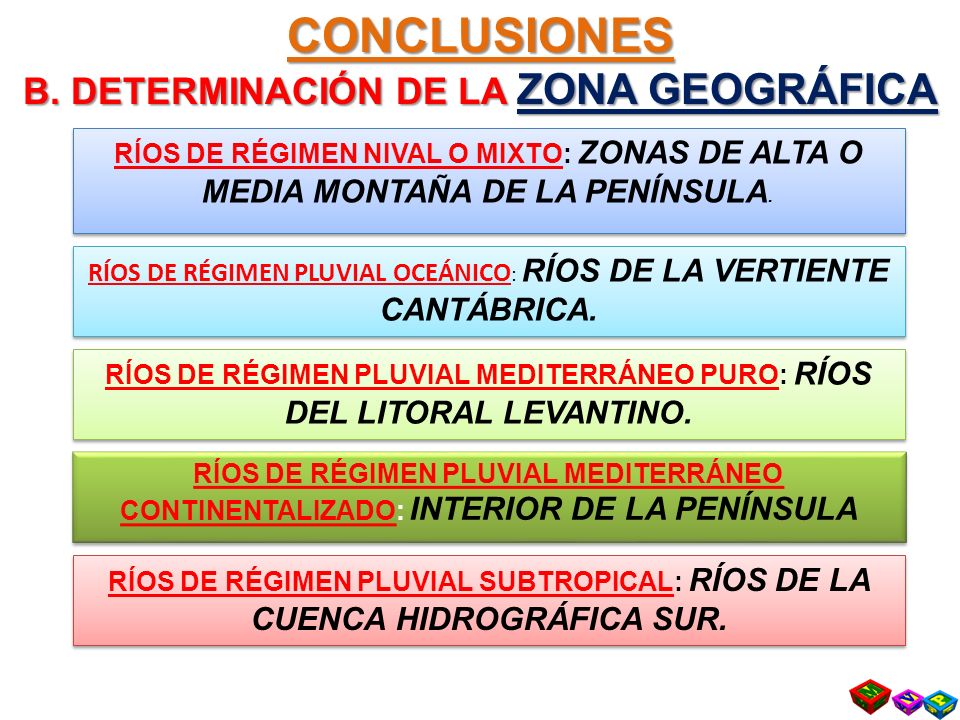

64 CONCLUSIONES B. DETERMINACIÓN DE LA ZONA GEOGRÁFICA
RÍOS DE RÉGIMEN NIVAL O MIXTO: ZONAS DE ALTA O MEDIA MONTAÑA DE LA PENÍNSULA. RÍOS DE RÉGIMEN PLUVIAL OCEÁNICO: RÍOS DE LA VERTIENTE CANTÁBRICA. RÍOS DE RÉGIMEN PLUVIAL MEDITERRÁNEO PURO: RÍOS DEL LITORAL LEVANTINO. RÍOS DE RÉGIMEN PLUVIAL MEDITERRÁNEO CONTINENTALIZADO: INTERIOR DE LA PENÍNSULA RÍOS DE RÉGIMEN PLUVIAL SUBTROPICAL: RÍOS DE LA CUENCA HIDROGRÁFICA SUR.

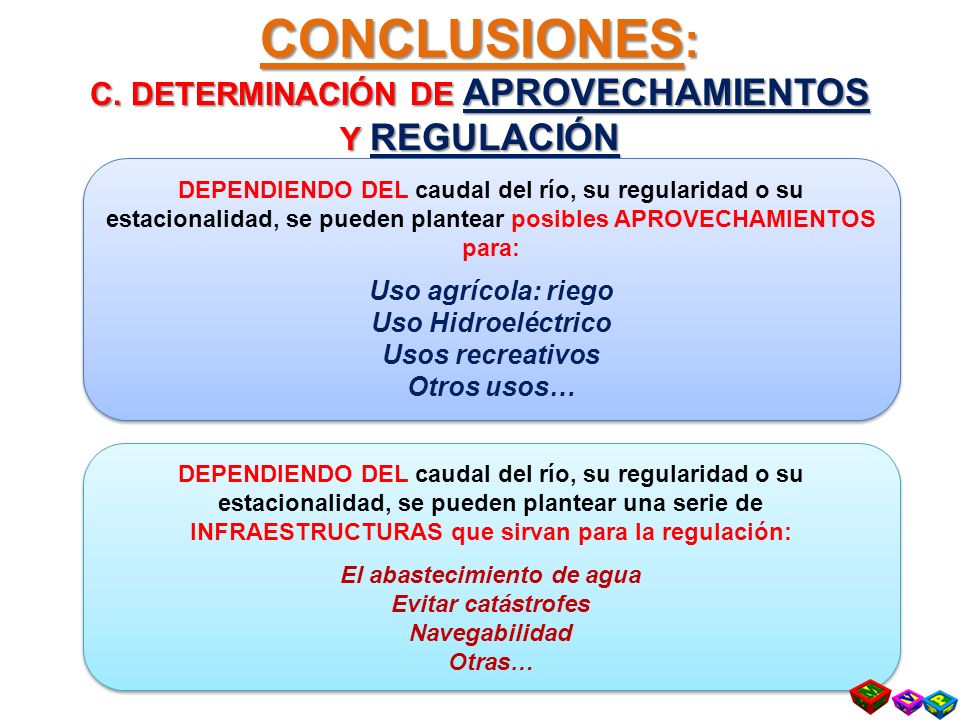

65 C. DETERMINACIÓN DE APROVECHAMIENTOS El abastecimiento de agua
CONCLUSIONES: C. DETERMINACIÓN DE APROVECHAMIENTOS Y REGULACIÓN DEPENDIENDO DEL caudal del río, su regularidad o su estacionalidad, se pueden plantear posibles APROVECHAMIENTOS para: Uso agrícola: riego Uso Hidroeléctrico Usos recreativos Otros usos… DEPENDIENDO DEL caudal del río, su regularidad o su estacionalidad, se pueden plantear una serie de INFRAESTRUCTURAS que sirvan para la regulación: El abastecimiento de agua Evitar catástrofes Navegabilidad Otras…

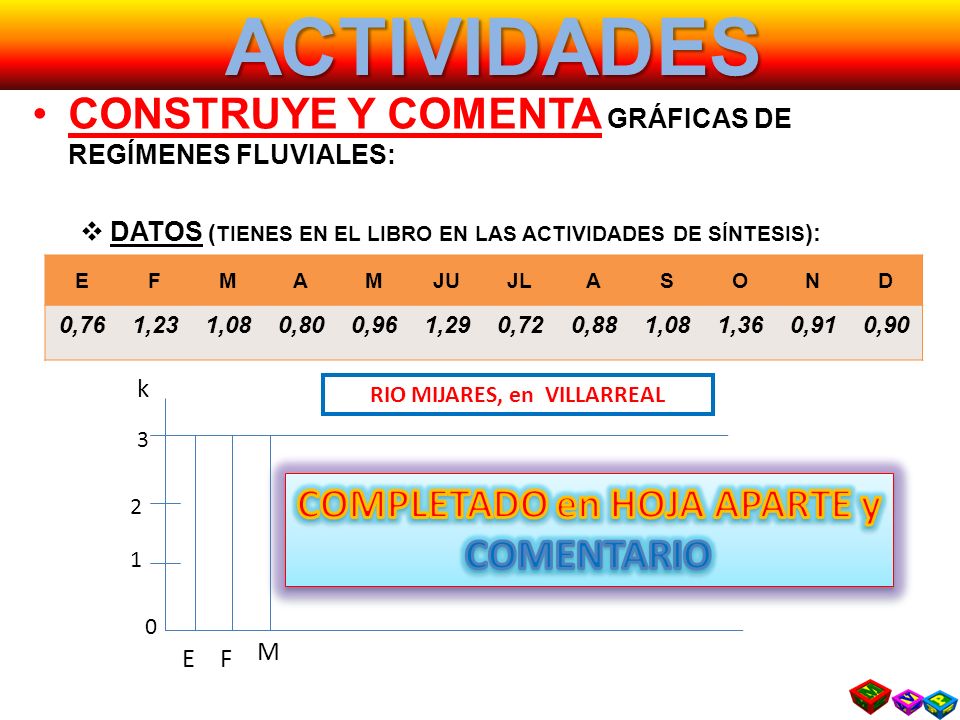

66 RIO MIJARES, en VILLARREAL COMPLETADO en HOJA APARTE y COMENTARIO
ACTIVIDADES CONSTRUYE Y COMENTA GRÁFICAS DE REGÍMENES FLUVIALES: DATOS (TIENES EN EL LIBRO EN LAS ACTIVIDADES DE SÍNTESIS): E F M A JU JL S O N D 0,76 1,23 1,08 0,80 0,96 1,29 0,72 0,88 1,36 0,91 0,90 k RIO MIJARES, en VILLARREAL 3 COMPLETADO en HOJA APARTE y COMENTARIO 2 1 M E F
