1 Integrantes:

2

3 Limite liquido (ASTM D- 4318) El Límite Líquido se define por convención como el contenido de humedad para el cual una acanaladura en el equipo normalizado requiere 25 golpes para cerrarse en una longitud de 13 mm.

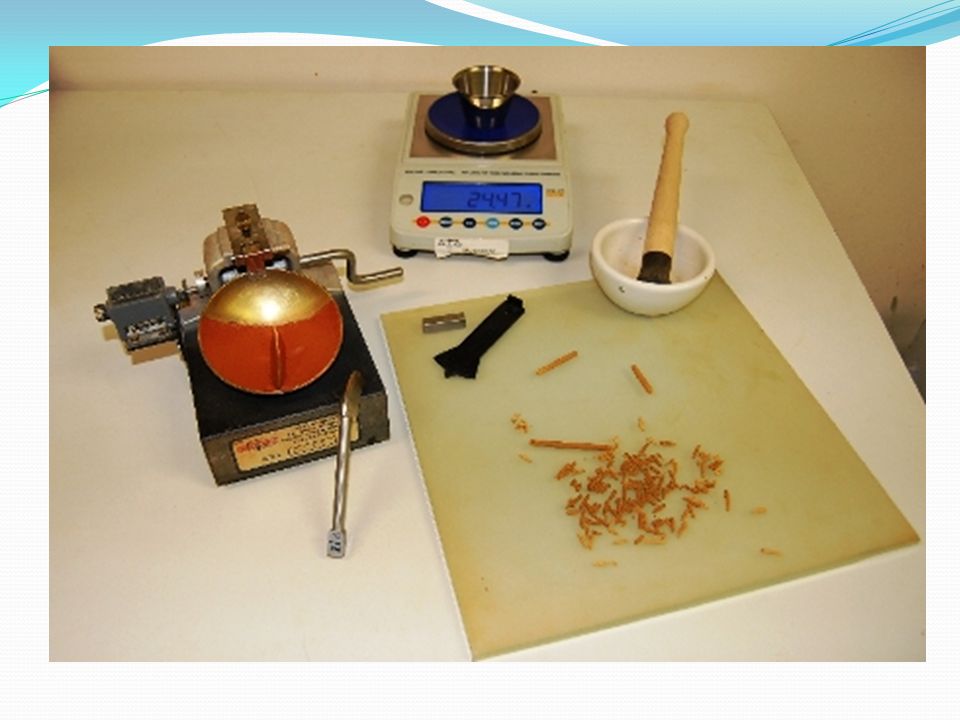

4

5 Herramientas Cuchara de Casagrande Acanalador normalizado Balanza 100 g ±0.01 g Tamiz Nº 40 Horno 115 ºC Espátulas de hoja flexible de varios tamaños Mortero o con mazo recubierto de goma Recipiente para Muestras o Taras. Recipiente con Agua Destilada Calibre, pinzas, frasco lavador

6 Copa de casagrande Aparato de dimensiones normalizadas, consistente en una copa de bronce que con un sistema de rotación, cae libremente desde 10 mm sobre una base de goma normalizada.

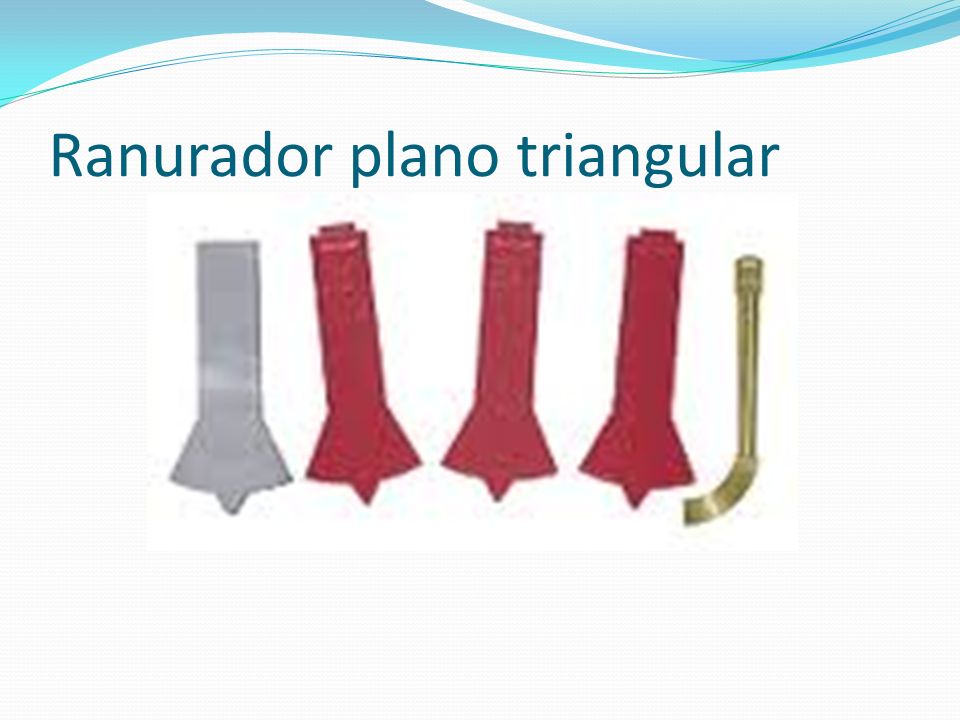

7 Ranurador plano triangular

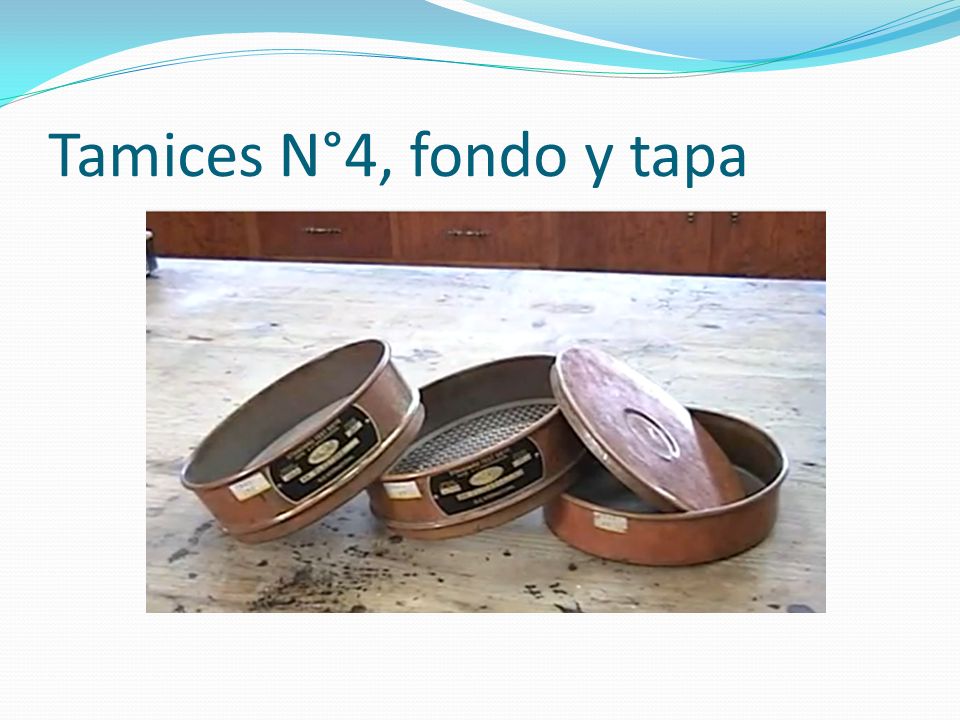

8 Tamices N°4, fondo y tapa

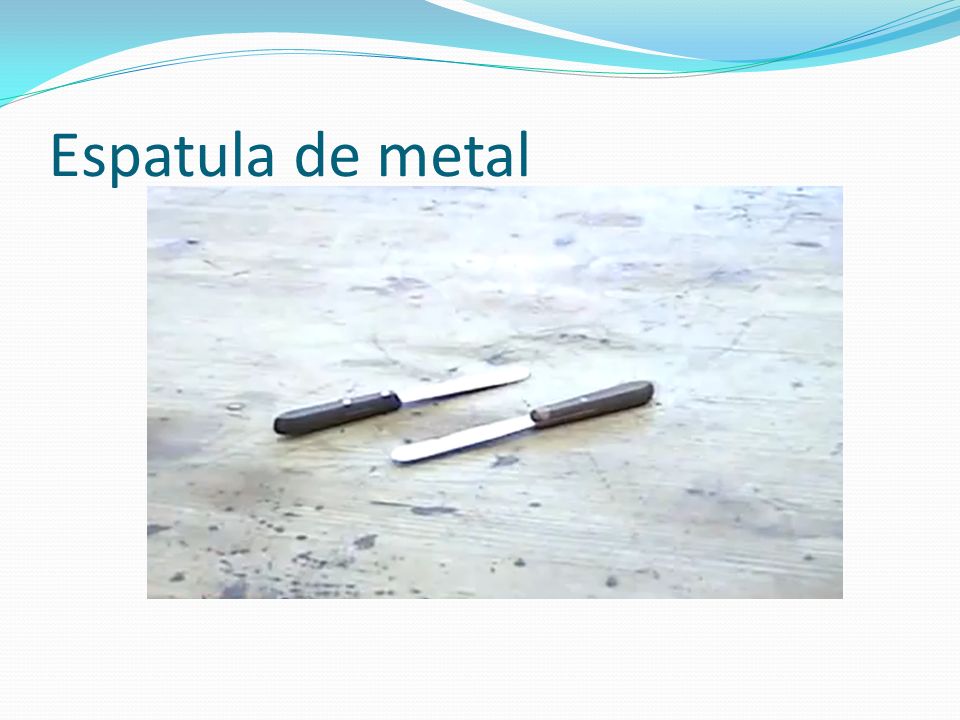

9 Espatula de metal

10 balanza

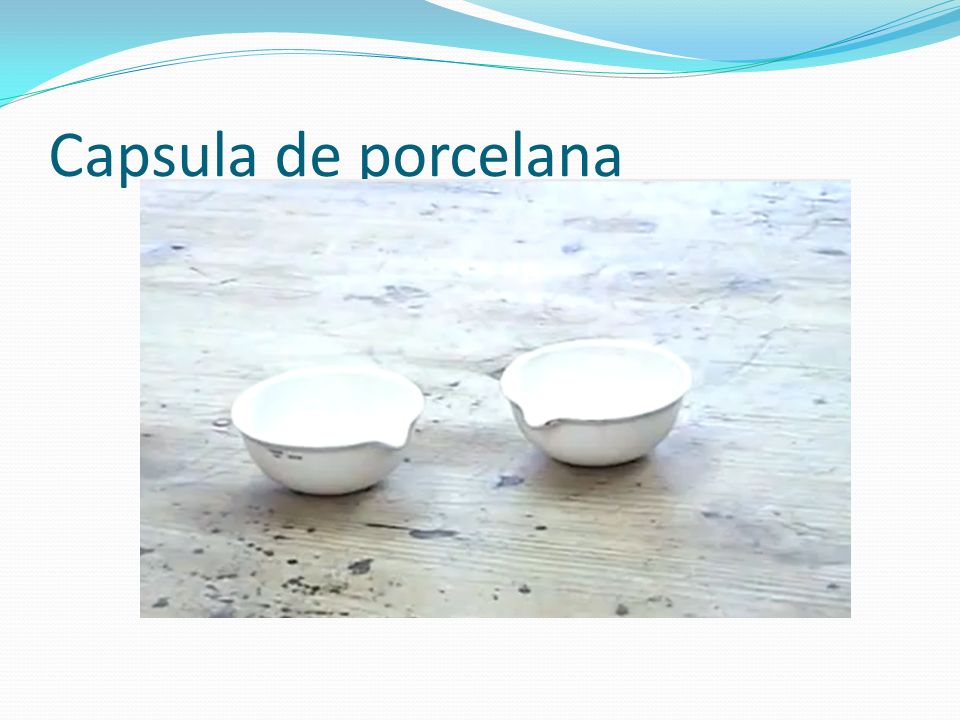

11 Capsula de porcelana

12 Procedimiento:

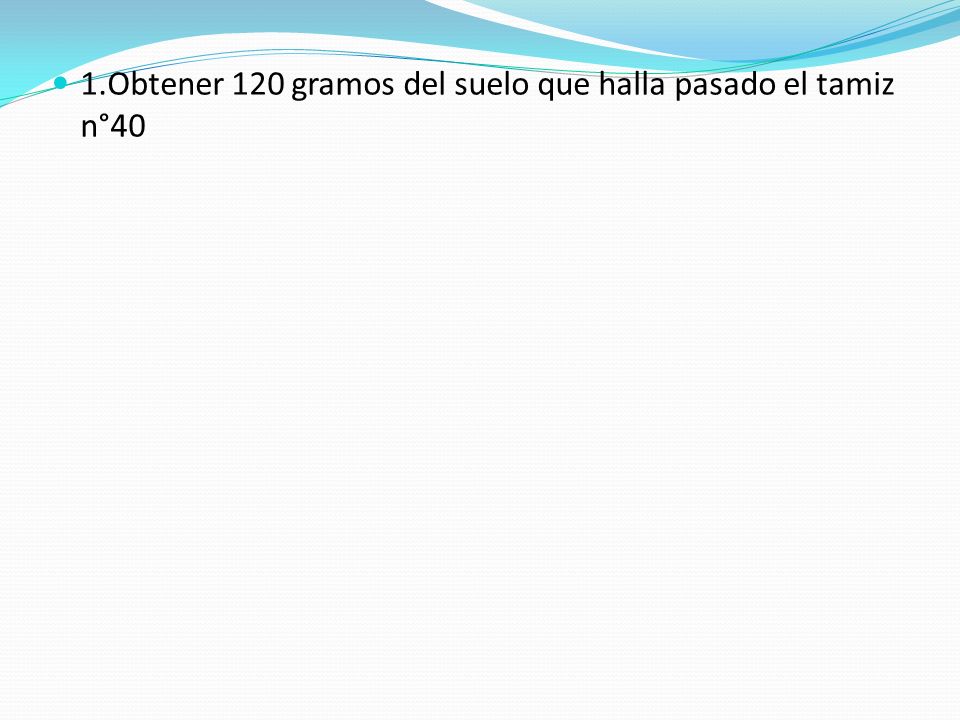

13 1.Obtener 120 gramos del suelo que halla pasado el tamiz n°40

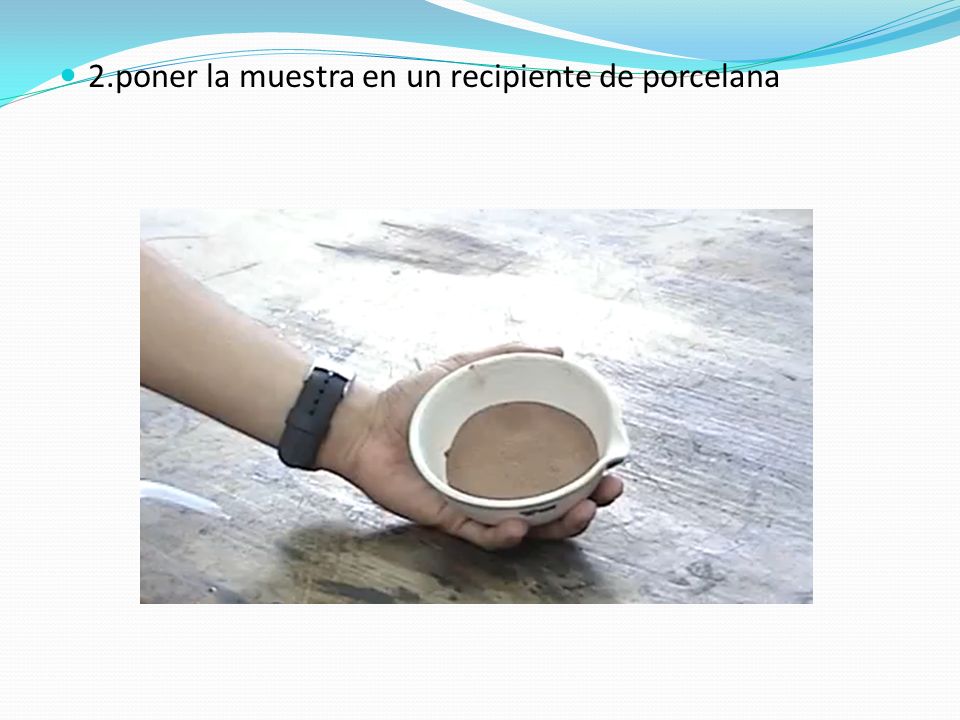

14 2.poner la muestra en un recipiente de porcelana

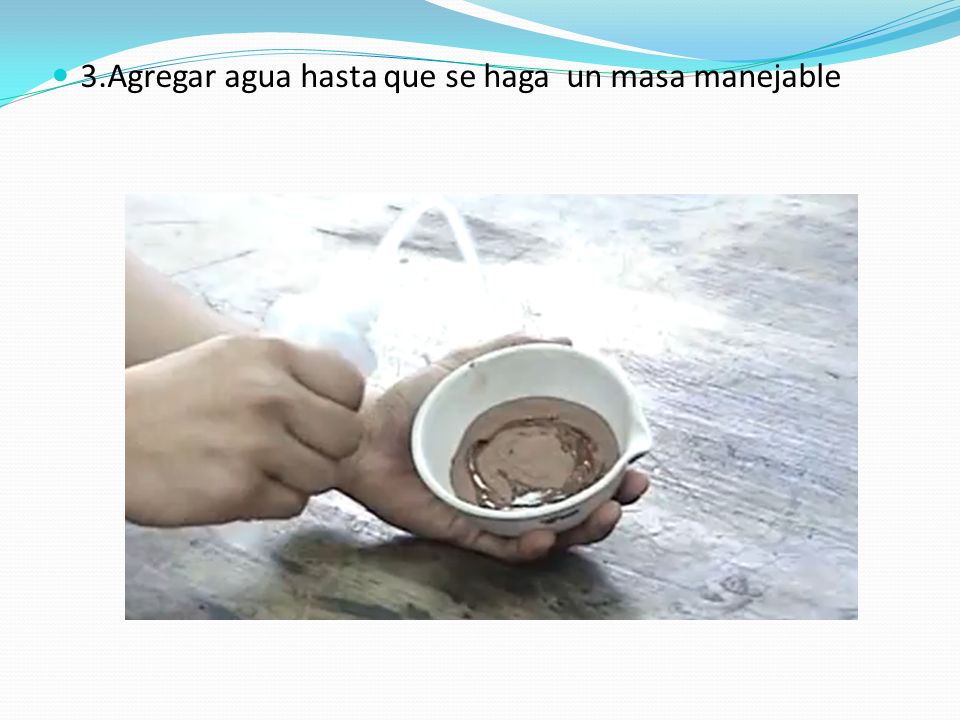

15 3.Agregar agua hasta que se haga un masa manejable

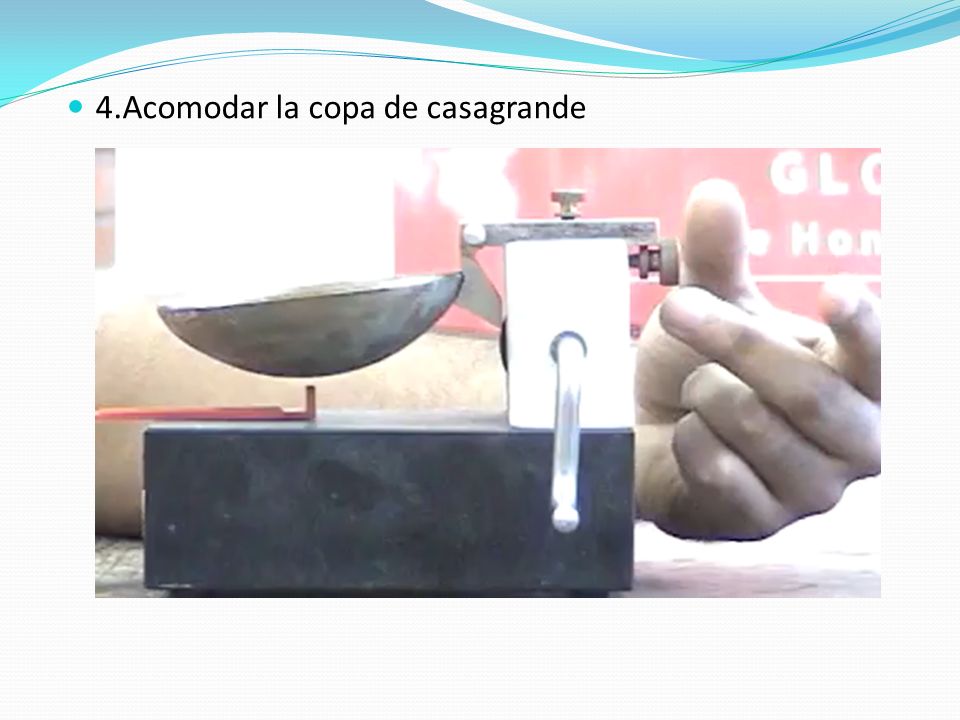

16 4.Acomodar la copa de casagrande

17 5. Echar la masa en la Copa de Casagrande

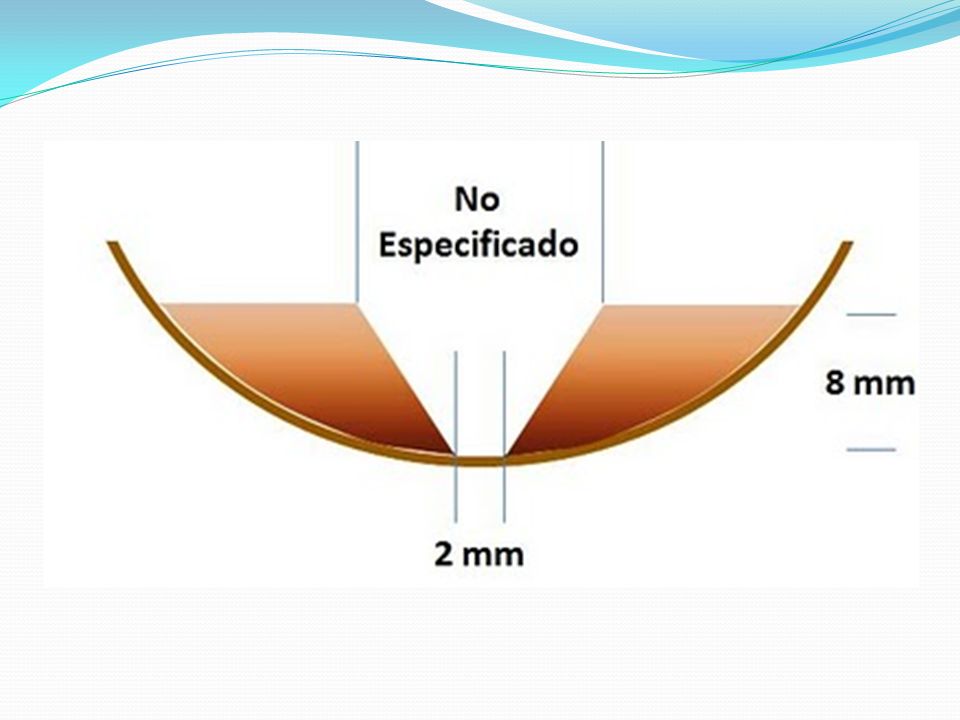

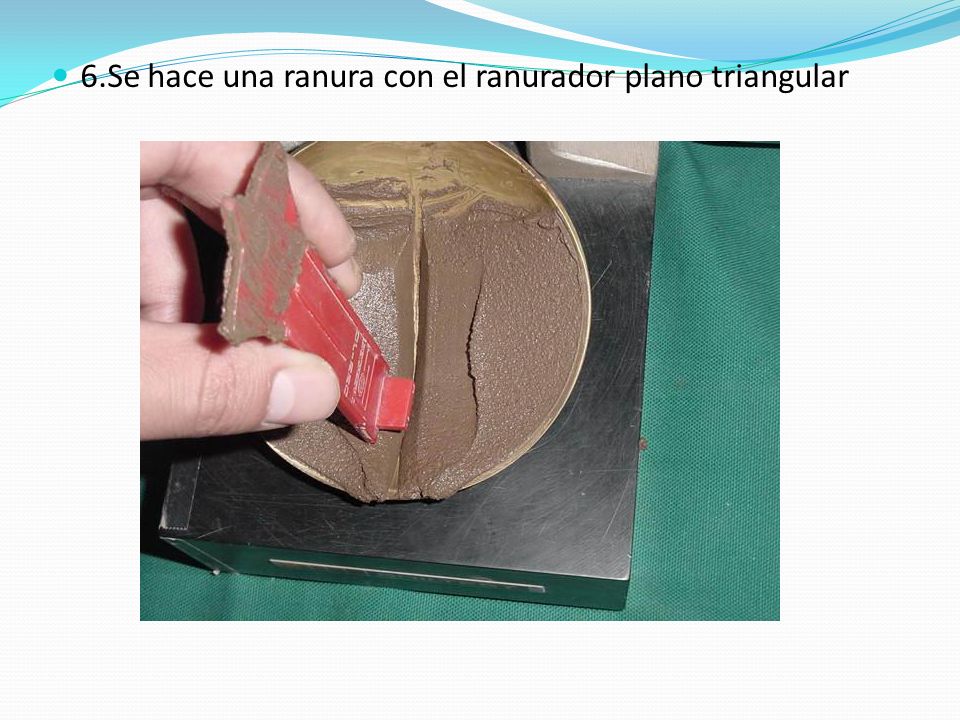

18 6.Se hace una ranura con el ranurador plano triangular

19

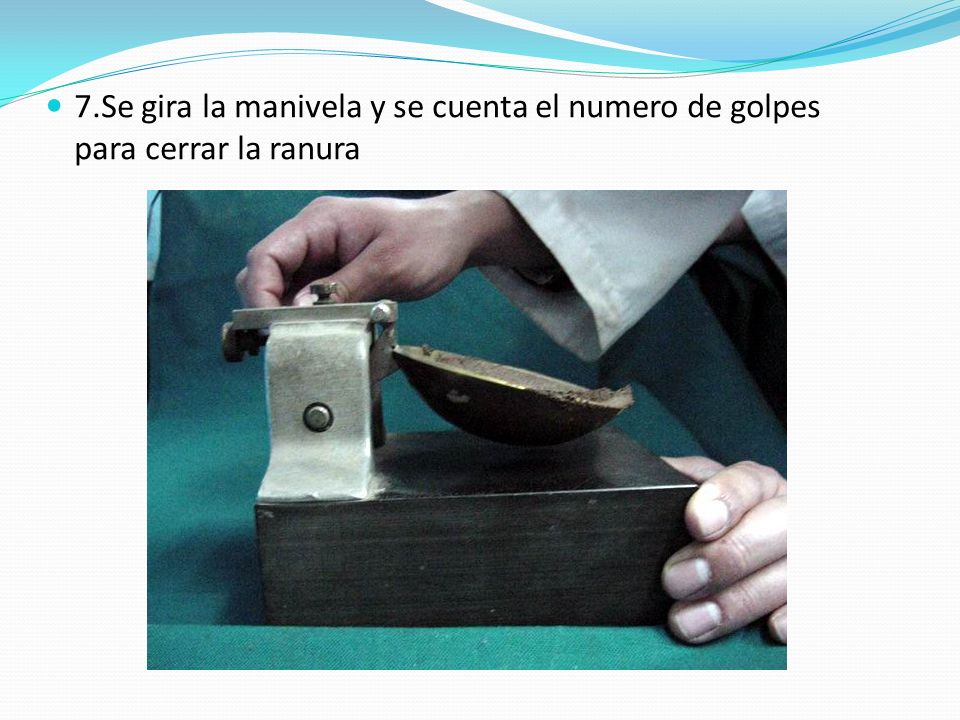

20 7.Se gira la manivela y se cuenta el numero de golpes para cerrar la ranura

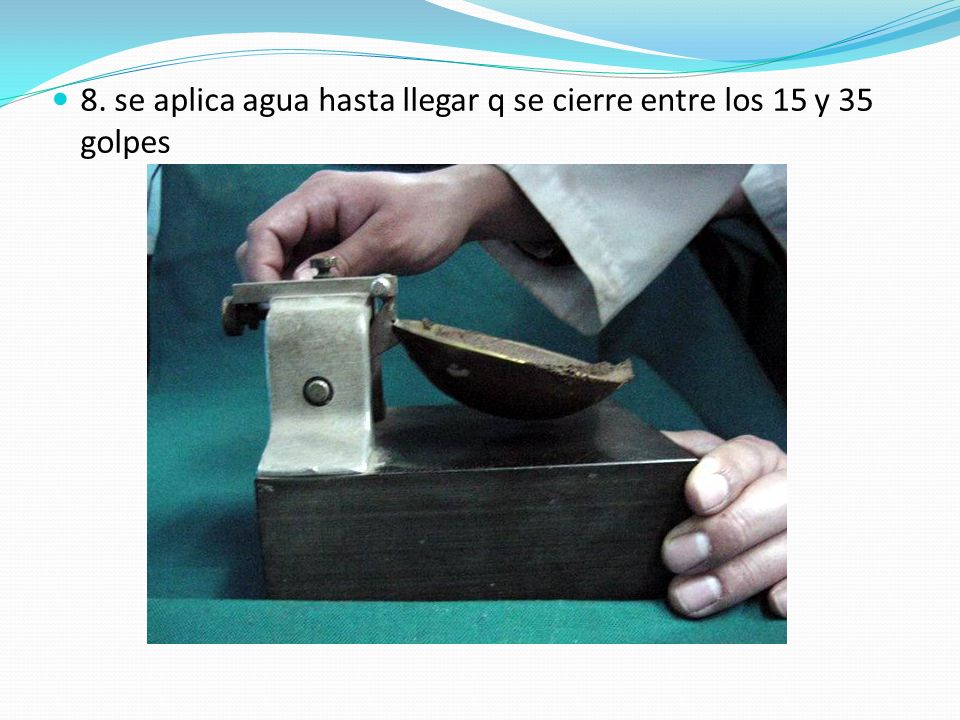

21 8. se aplica agua hasta llegar q se cierre entre los 15 y 35 golpes

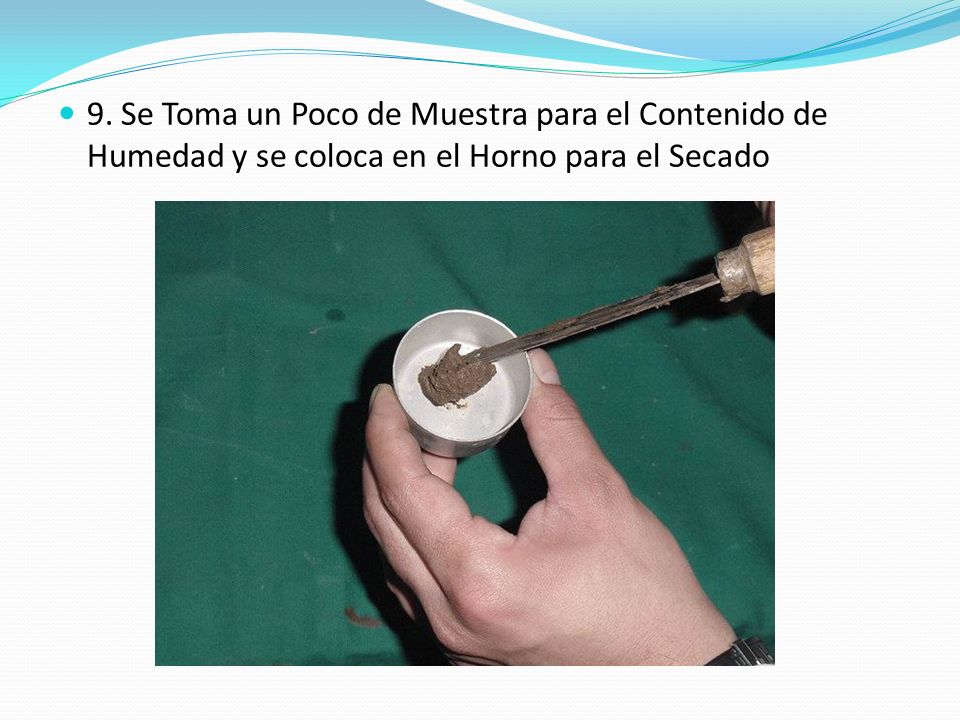

22 9. Se Toma un Poco de Muestra para el Contenido de Humedad y se coloca en el Horno para el Secado

23 Limite Plástico (ASTM D-4318) El Límite Plástico se define por convención como el contenido de humedad para el cual un cilindro de 3 mm de diámetro comienza a desmoronarse.

24 Herramientas Tamiz Nº 40 3 Taras Pequeñas Base de Vidrio Balanza Electrónica Horno Agua Destilada

25 Base de Vidrio

26 Capsula de porcelana y espátula

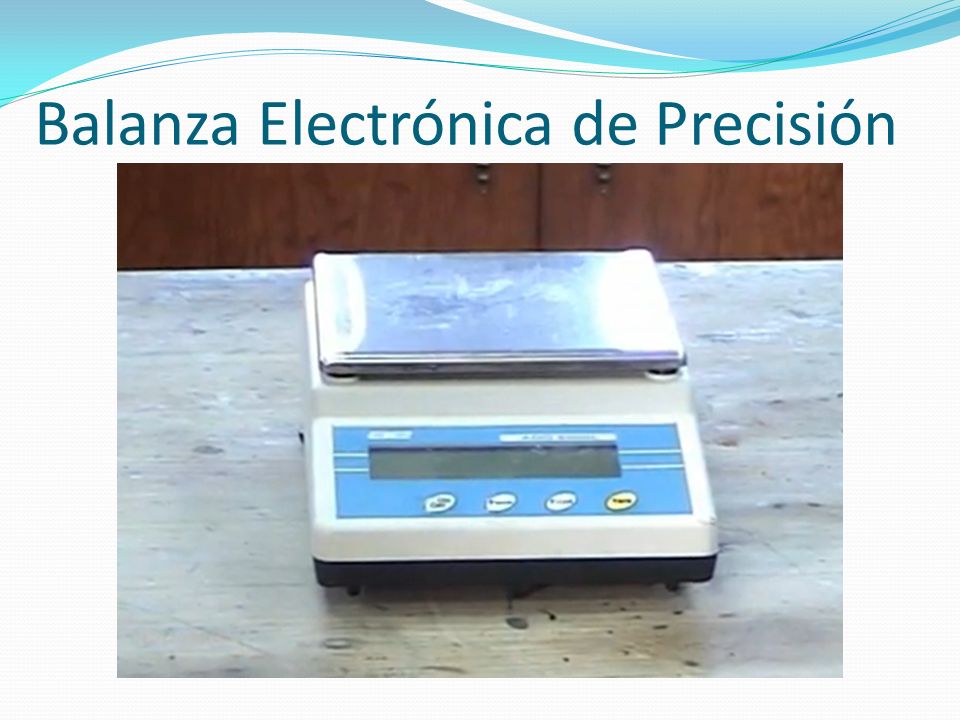

27 Balanza Electrónica de Precisión

28 Latas de humedad

29 Frasco lavador de agua destilada

30 Procedimiento:

31 Tomar 20 gramos de la muestra

32 Echar agua hasta lograr una masa aceptable

33 Hacer 2 masas de suelo moldeadas de la Formación de un cilindro de 3 mm de diámetro.

34 Cuando el cilindro comienza a desmoronarse y no puede formarse nuevamente, se determina su humedad. Esto se repite tres veces.
