1 Instrumentos del Laboratorio Angélica Campos

2 BALANZA Es un instrumento utilizado para medir las masas de los cuerpos. La balanza clásica se compone de una barra metálica llamada cruz, provista de tres prismas de acero llamados cuchillos. Sobre las aristas de los cuchillos de las extremidades se cuelgan los platillos. El central descansa sobre una columna vertical. Cuando la balanza es exacta, la masa de los cuerpos se puede determinar por simple pesada. En caso contrario, se utiliza el método de doble pesada o de Borda.

3 TUBOS DE ENSAYO Son cilindros de vidrio cerrados por uno de sus extremos que se emplean para calentar, disolver o hacer reaccionar pequeñas cantidades de sustancias. Los hay de vidrio ordinario y de “PIREX” . Estos últimos son los que se deben utilizar cuando se necesita calentar.

4 VASOS PRECIPITADOS Tienen un campo de aplicación muy extenso: se usan para preparar , disolver o calentar sustancias . Junto con el matraz , la probeta y los tubos de ensayo constituyen lo que se llama en el laboratorio “Material de vidrio de uso general”. Se fabrican en vidrio ordinario y en “PIREX” , y de distintos tamaños . Son cilíndricos y en la boca llevan un pequeño apéndice en forma de pico para facilitar el vertido de las sustancias cuando se transvasan. Puede ir aforados o graduados , si bien su exactitud es menor que la de un matraz aforado o una probeta.

5 APARATO DE KIPP Consta de dos piezas de cristal, la superior en forma de pera de largo cuello que entra a esmeril en la inferior. Ésta se compone de dos cavidades esféricas unidas por una garganta. La superior tiene una tabuladora que se cierra con un tapón y un tubo con llave o pinza para regular el desprendimiento de los gases. La inferior suele tener también otro tubo al pie para la limpieza del aparato.

6 MATRAZ KITASATO Es un matraz de pared gruesa, con una tabuladora lateral. En la boca se acopla, mediante un corcho agujereado el butchner, y a la tabuladora, mediante una goma, la trompa de agua (o trompa de vacío). De esta forma se consigue filtrar sustancias pastosas.

7 MATRAZ FONDO REDONDO También se conoce con el nombre de matraz de fondo esférico y se utiliza en pocas experiencias.

8 PINZAS PARA TUBOS DE ENSAYOS
Son instrumentos en forma de tenacillas que sirven para sujetar los tubos de ensayo ; pueden ser de madera o metálicas.

9 CRISTALIZADOR Son recipientes de fondo plano y anchos. Permiten efectuar la cristalización de sustancias, es decir, la obtención de cristales a partir de sus disoluciones.

10 EMBUDO BUCHNER Es un embudo con la base agujereada. Se acopla por su extremo inferior mediante un corcho taladrado al matraz kitasato. Encima de los orificios se coloca un papel de filtro. Se utiliza para filtrar sustancias pastosas

11 CRISOL GUSH O CRISOL FILTRANTE
Suele ser de porcelana, de un metal inerte o de algún tipo de material refractario. Se utiliza para calcinar o fundir sustancias. Se calienta a fuego directo. Es similar a las cápsulas.

12 VARILLA DE AGITACION La varilla de agitación es de vidrio.se utiliza para agitar las disoluciones con varillas huecas, mediante su calentamiento con el mechero y posterior estiramiento, se consiguen capilares. Hay que tener cuidado con el vidrio caliente, ya que por su aspecto no se diferencia del frío y se pueden producir quemaduras

13 GRADILLA Pueden ser de metal, madera o platico. Se utilizan para sostener los tubos de ensayo.

14 MECHERO Es un instrumento de vidrio o metal, destinado a proporcionar combustión. Los más usados son los alcohol y gas, principalmente, el de Bunsen.

15 MORTERO  Material de laboratorio de porcelana o de madera, que se usa para moler o reducir el tamaño de las sustancias. Consta de dos partes: el mazo o pilón y el mortero propiamente dicho.

16 TRIPODE Se utiliza como soporte para calentar distintos recipientes ; sobre la plataforma del trípode se coloca una malla metálica para que la llama no dè directamente sobre el vidrio y se difunda mejor el calor. Este trípode puede utilizarse por uno de alambre , que tu puedes elaborar.

17 PIPETA Una pipeta es un recipiente que se emplea en los laboratorios para llevar un líquido de un lugar a otro. Se trata de un tubo que, por lo general, cuenta con un ensanchamiento en el medio y que dispone de algún tipo de tapón en su parte superior para que el líquido en cuestión no se derrame.

18 VIDRIO DE RELOJ El vidrio de reloj o cristal de reloj es una lámina de vidrio en forma circular cóncava-convexa. Se llama así por su parecido con el vidrio de los antiguos relojes de bolsillo. Se utiliza en química para evaporar líquidos, pesar productos sólidos o como cubierta de vasos de precipitados, y contener sustancias parcialmente corrosivas. Es de tamaño medio y muy delicado.

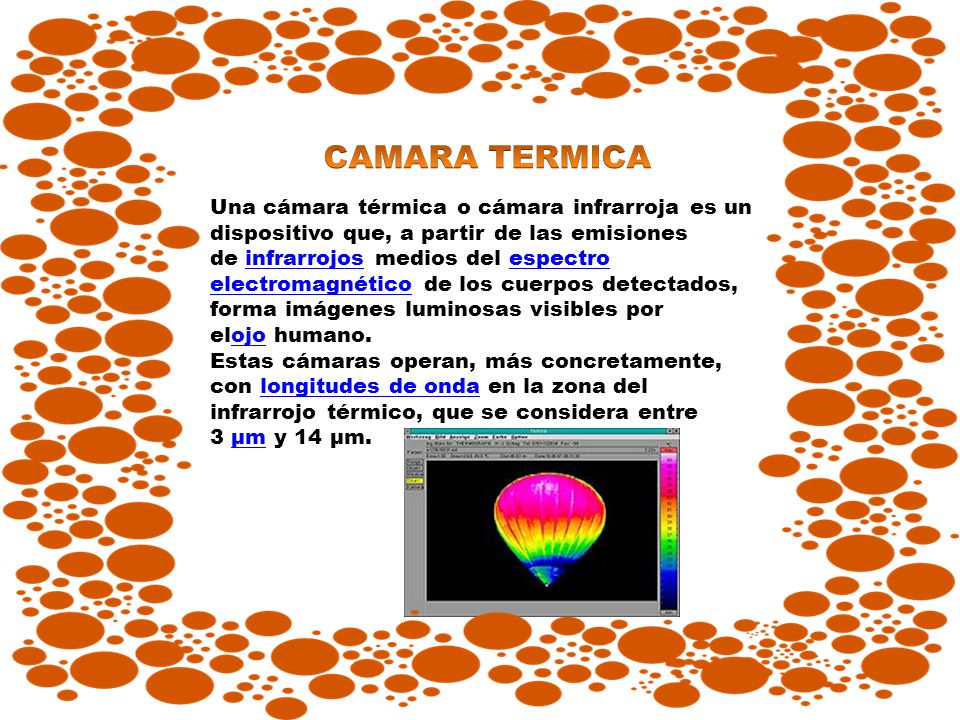

19 CAMARA TERMICA Una cámara térmica o cámara infrarroja es un dispositivo que, a partir de las emisiones de infrarrojos medios del espectro electromagnético de los cuerpos detectados, forma imágenes luminosas visibles por elojo humano. Estas cámaras operan, más concretamente, con longitudes de onda en la zona del infrarrojo térmico, que se considera entre 3 µm y 14 µm.

20 ANILLO DE HIERRO El anillo de hierro es un material de laboratorio de metal de estructura circular y de hierro que se adapta al soporte universal y sirve como soporte de otros utensilios como lo son los vasos de precipitados, embudos de separación, etc. Se fabrican en hierro colado y se utilizan para sostener recipientes que van a calentarse a fuego directo.

21 PIZETA La Pizeta es un recipiente cilindrico sellado con tapa rosca, el cual posee una manguera pequeña con una abertura, capaz de entregar agua o cualquier liquido que se encuentre contenido en la pizeta. en pequeñas cantidades (en forma de chorro).
