1 1WireLess TelNet – casos más comunes de configuración www.softogo.com Introducción técnica Casos más comunes de configuración

2 2WireLess TelNet – casos más comunes de configuración www.softogo.com Activación de licencia Mapeo de teclas Acciones usando la pantalla Configuración de la pantalla Lectura de Códigos de Barras Mensajes de error Configuración avanzada Agenda

3 3WireLess TelNet – casos más comunes de configuración www.softogo.com

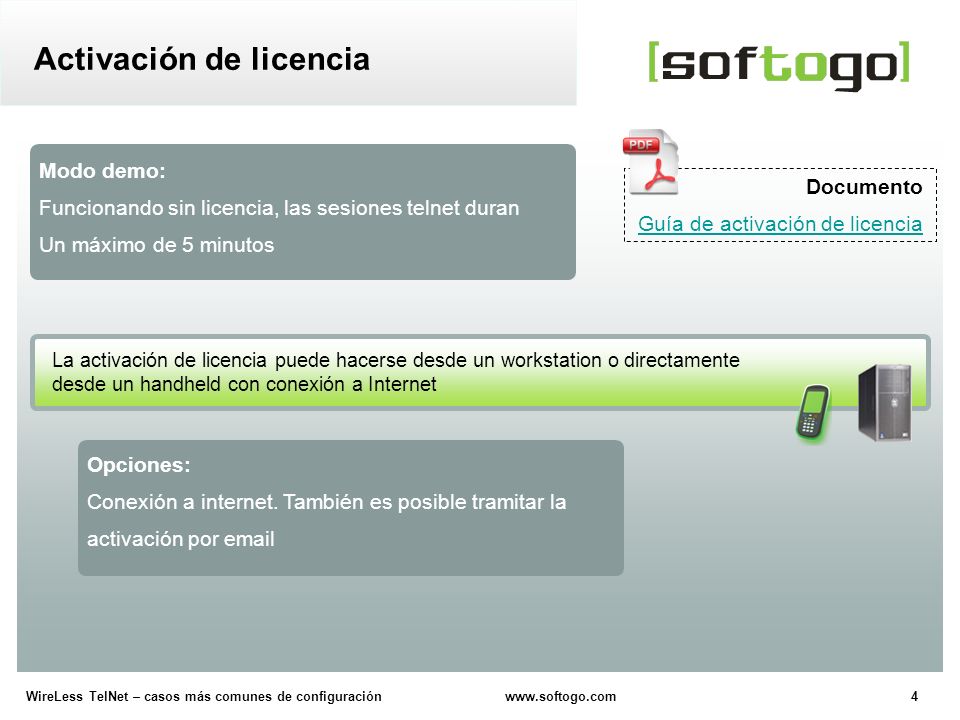

4 4 Opciones: Conexión a internet. También es posible tramitar la activación por email Modo demo: Funcionando sin licencia, las sesiones telnet duran Un máximo de 5 minutos Documento Guía de activación de licencia Activación de licencia La activación de licencia puede hacerse desde un workstation o directamente desde un handheld con conexión a Internet

5 5WireLess TelNet – casos más comunes de configuración www.softogo.com

6 6 Acceder a la configuración del emulador Inicio > WireLess TelNet WCE 5250 > TelNet Clients - Default Profile > Modelo de handheld Toda la configuración del emulador se guarda en un archivo en la workstation que luego de cada modificación debe ser cargado en el handheld ¿Cómo configurar el emulador? Modificar la configuración, ejemplo: [ TN52_EMULATION] DragDisplay = Yes Cargar la configuración en el handheld 2 2 1 1 Vuelva a correr el programa para leer la nueva configuración 3 3 Configuración Carga de la configuración por ActiveSync

7 7WireLess TelNet – casos más comunes de configuración www.softogo.com Requisito: Identificar el 'scancode de las teclas o combinaciones que serán mapeadas a la acción 5250 Es posible mapear cualquier combinación de teclas, a acciones 5250 Mapeo de teclas TIP! -> identificar el scan code: En la ventana del emulador, en el handheld, es posible probar los scancodes de todas las teclas. Configuración > Keyboard Test Configuración Los cambios se realizan en el archivo de configuración, que es accesible en la ventana de instalación. Ayuda on-line

8 8WireLess TelNet – casos más comunes de configuración www.softogo.com ¿Cómo configurar el mapeo de teclas? Mapeo de teclas En la configuración 5250 SCAN CODE de la tecla que será mapeada Acción 5250 TIP! -> en el archivo de configuración Las acciones 5250 (AID, Function, Control, Cursor, Signal) están agrupadas en secciones: [TN52_AID_KEYS] Funciones 5250 (generan transacciones con el host) [TN52_CONTROL_KEYS] (Pueden o no, generar transacciones con el host) [TN52_CURSOR_KEYS] Movimientos del cursor (no generan transacciones con el host) Ayuda on-line

9 9WireLess TelNet – casos más comunes de configuración www.softogo.com Mapeo de teclas Precaución, no modificar la sección: [TN52_SIGNAL_KEYS] Envía señales especiales de diagnóstico al host Configuración avanzada Mapeo teclas a otras teclas Configuración (archivo de opciones 5250) [TN52_KEY_MAP] Permite mapear teclas en lugar de funciones 5250. Ejemplo: para mapear caracteres especiales que no están en el teclado. Presionando Esc+5 hace un - TIP! -> algunos ejemplos Un solo dedo: En algunos, teclados, para hacer F1 hay que usar obligatoriamente las 2 manos. Configurando un mapeo, esto se puede evitar. F16 ¿Cómo hacer F16, ya que no existe la tecla en el handheld? Sugerimos un mapeo tipo: Control+D = F24 Ayuda on-line

10 10WireLess TelNet – casos más comunes de configuración www.softogo.com

11 11WireLess TelNet – casos más comunes de configuración www.softogo.com Usando la pantalla táctil y el lápiz del handheld, es posible ejecutar algunas acciones Acciones usando la pantalla Arrastre de pantalla Desplazamiento de la pantalla, arrastrando el lápiz Funcionamiento Permite hacer un scroll de la parte visible de la pantalla emulada, para visualizar todo el contenido Configuración (en el archivo de opciones 5250) [TN52_EMULATION] DragDisplay = Yes Funcionalidades disponibles Cursor un toque Mover el cursor entre inputs Funcionamiento Permite cambiar de posición al cursor, usando el lápiz y la pantalla táctil, presionando directamente sobre el input Configuración (en el archivo de opciones 5250) [TN52_EMULATION] CursorByTap = Yes Ayuda on-line

12 12WireLess TelNet – casos más comunes de configuración www.softogo.com Usando la pantalla táctil y el lápiz del handheld, es posible ejecutar algunas acciones Acciones usando la pantalla Función 5250 por pantalla Envía una función 5250 al host, cuando se hace un toque sobre la pantalla Mantener presionado el lápiz sobre la pantalla en cualquier texto "Fx" (x= es el número de la función). Ej.: si el texto es F5, se enviará PF5 al host. Configuración (archivo de opciones 5250) [TN52_EMULATION] FunctionByTap = Yes Funcionalidades disponibles

13 13WireLess TelNet – casos más comunes de configuración www.softogo.com Usando la pantalla táctil y el lápiz del handheld, es posible ejecutar algunas acciones Acciones usando la pantalla Funcionalidades disponibles Doble Toque Con un doble toque sobre la pantalla, envía al host un código, que puede ser una tecla o una función Funcionamiento Toque rápidamente la pantalla táctil dos veces en el mismo lugar y retire el lápiz. Configuración (en el archivo de opciones 5250) [TN52_EMULATION] DoubleTap=00XX (código de la tecla) Ejemplos de uso Se puede configurar el doble toque para que lance el teclado en pantalla (SIP Panel) SipScanCode (usar el mismo código que en DoubleTap, por ejemplo 00FF) También se pueden enviar códigos correspondientes a teclas: Funciones Enter Letras Ayuda on-line

14 14WireLess TelNet – casos más comunes de configuración www.softogo.com

15 15WireLess TelNet – casos más comunes de configuración www.softogo.com Configurar por el tamaño de la fuente desde la sesión activa Configuración de la pantalla 2. Ver la configuración en el handheld Luego ir a la configuración y ver el valor del tamaño de la fuente elegida. 3.Establecer la configuración persistente Cambiar la configuración en el archivo, en la PC. En el archivo de opciones 5250 [DISPLAYFONT] Family= FullName= Size= Ayuda on-line 1.Probar diferentes tamaños en la sesión activa Con la sesión de emulación activa, desde la opción de Menú Tools, usando Text Size + y Text Size – podrá cambiar el tamaño de la fuente dinámicamente Foro on-lineAyuda on-line

16 16WireLess TelNet – casos más comunes de configuración www.softogo.com Configurar por la cantidad de líneas y columnas que se ven en pantalla Configuración de la pantalla Fuente y tamaño TIP! Probarlo en el handheld Para probar distintos resultados, se puede cambiar el tipo de fuente y el tamaño Precaución. Trate de usar fuentes de ancho fijo (monospaced)! Ejemplo de fuentes Ejemplo 1Ejemplo 1 Ejemplo 2Ejemplo 2 Ejemplo de fuentes Ejemplo 1Ejemplo 1 Ejemplo 2Ejemplo 2 TIP 1. Probarlo en el handheld Conectar el emulador a un host. Con el menú "ir" / "principal" vuelva al menú principal. Ir a [configurar] / [configuración del display], y cambie el valor del combo-box, y haga click en [seleccionar]. 2. Establecer la configuración persistente Opción de configuración (en el archivo genérico) [DISPLAYFONT] Foro on-line Indicador de la cantidad de líneas y columnas de la configuración Ayuda on-line

17 17WireLess TelNet – casos más comunes de configuración www.softogo.com Mostrar los colores de la pantalla en el handheld igual que en la pantalla de la workstation Colores en pantalla Explicación: La capacidad de mostrar colores varía según el modelo de la pantalla emulada 5251-11 (monocromo) y 5292-2 (color). CONFIGURACION (en el archivo de opciones genéricas) [SESSION_1] TtypePreferred=5292-2 Foro on-lineAyuda on-line

18 18WireLess TelNet – casos más comunes de configuración www.softogo.com

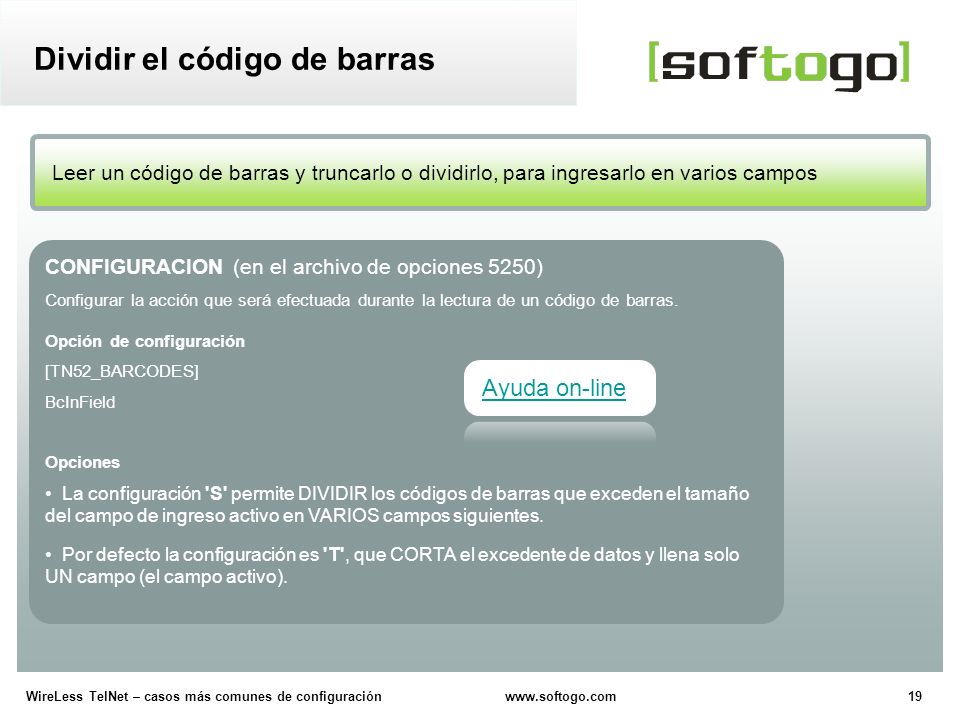

19 19WireLess TelNet – casos más comunes de configuración www.softogo.com Leer un código de barras y truncarlo o dividirlo, para ingresarlo en varios campos Dividir el código de barras CONFIGURACION (en el archivo de opciones 5250) Configurar la acción que será efectuada durante la lectura de un código de barras. Opción de configuración [TN52_BARCODES] BcInField Opciones La configuración 'S' permite DIVIDIR los códigos de barras que exceden el tamaño del campo de ingreso activo en VARIOS campos siguientes. Por defecto la configuración es 'T', que CORTA el excedente de datos y llena solo UN campo (el campo activo). Ayuda on-line

20 20WireLess TelNet – casos más comunes de configuración www.softogo.com CONFIGURACION (en el archivo de opciones 5250) Configurar la acción que será efectuada luego de la lectura de un código de barras. Opción de configuración [TN52_BARCODES] PostAction Leer un código de barras y enviar al final la función [ENTER] en lugar de [Field Exit] Enter en lugar de FieldExit La función FieldExit hace un "Adjust" del campo en uso y pasa al campo siguiente (que hace un ENTER si el campo es AUTO-ENTER). La función ENTER hace un "Adjust" del campo en curso y efectúa el envío de los datos al host (Tecla AID), Ayuda on-line Precaución ¡No agregar sufijos a los códigos de barras!. Use los prefijos y sufijos solo para agregar texto.

21 21WireLess TelNet – casos más comunes de configuración www.softogo.com

22 22WireLess TelNet – casos más comunes de configuración www.softogo.com La línea inferior de mensajes de alerta del 5250 puede mostrarse como pop-up Línea de mensajes CONFIGURACION (en el archivo de opciones 5250) [TN52_ERROR_MSG] NoMsgLine Opciones Yes= Muestra el mensaje de alerta en un pop-up No= No muestra el mensaje de alerta en un pop-up Ayuda on-line

23 23WireLess TelNet – casos más comunes de configuración www.softogo.com Evitar el fin de sesión Editar códigos de barras Enviar el nombre del handheld Conectar un scanner serial Macros

24 24WireLess TelNet – casos más comunes de configuración www.softogo.com Se puede modificar el tiempo de espera y simular un dialogo ¿Cómo evitar el fin de la sesión? Configuración en el handheld Explicación: El mensaje XS Timeout implica que el host AS400 no responde al submit del emulador en el handheld. Si el handheld se apago, probablemente el AS400 terminó la sesión. Al prenderse nuevamente la terminal intentó hacer un submit pero el AS400 había terminado la sesión y entonces no responde mas. CONFIGURACION en el handheld (archivo de opciones 5250) [TN52_EMULATION] XSTimeOut Es posible modificar el tiempo (en segundos), para ampliar el timeout, o definir el valor 0 (cero) para que el timeout sea infinito. [TN52_TELNET] DoTcpAlive = YES Esto provoca un ping periódico al host, para dialogar y que no cierre la sesión. Ayuda on-line

25 25WireLess TelNet – casos más comunes de configuración www.softogo.com Existen posibilidades para modificar la configuración de los timeouts ¿Cómo evitar el fin de la sesión? Configuración en el AS400 Explicación: El AS400 esta configurado para trabajar con terminales fijas conectadas de manera permanente. Efectúa una interrogación periódica de los terminales y los que no responden inmediatamente son desconectados. Esto es el caso de los handheld por WiFi, por lo que el AS400 necesita una configuración adecuada. CONFIGURACION en el host (propia del AS400) Modificar la configuración de timeout en el AS400, según figura en el PDF par adaptarlo al uso de handhelds con WiFi. AS400 Timeout Configuración AS400 Timeout Configuración

26 26WireLess TelNet – casos más comunes de configuración www.softogo.com Editar lectura de códigos de barras Configuración (en el archivo de configuración genérica) [BC_EDIT_X] On= TIP! -> ¿Qué se puede hacer? Procesar según longitud del código de barras Procesar según tipo de código de barras. Filtrar para eliminar o mantener: Ej.: (NNYYYYNNYYYN) Y=Conservar el carácter. N=Ignorar el carácter. Filtrar para insertar caracteres: Ej.: (****013****) *=Conserva el carácter del código. NNN=Inserta un nuevo carácter. Ayuda on-line Las lecturas de códigos de barras pueden ser modificadas haciendo un proceso de edición antes de enviarlas a los campos de entrada de datos. ¿Cómo funciona? 1. Evalúa todas las condiciones del proceso 2. Filtra la lectura para mantener o eliminar datos 3. Puede agregar caracteres

27 27WireLess TelNet – casos más comunes de configuración www.softogo.com Envíe el nombre del handheld al host AS400 (Workstation ID) Enviar el nombre del handheld CONFIGURACION (en el archivo de opciones 5250) [TN52_TELNET] TelOpEnvTerm=Yes Esta opción valida la fase de negociación del Environment con el Host, para transmitir el workstation ID. CONFIGURACION (en el archivo de opciones genéricas) [SESSION_0] DevName=MONDEVICE[0IP] Esta opción permite identificar el nombre del handheld. Se puede agregar un índice por IP. Ayuda on-line

28 28WireLess TelNet – casos más comunes de configuración www.softogo.com Conectar un scanner TIP! Existen 3 potentes opciones WakeUp Reactiva la conexión serial si el handheld fue apagado y encendido. RestartBtn Muestra el botón ComKbd. Reabre el puerto COMX: con un click (útil para puertos com virtuales Bluetooth). RestartKey Tecla usada para reactivar (cerrar y abrir) el puerto COMx Opciones de configuración para la conexión de un scanner serial CONFIGURACION (en el archivo de opciones genéricas) Opción de configuración [SCANSERIAL] On= Se recomienda configurar el escáner pare que envíe un sufijo (terminator) que provoque el procesamiento del código Ayuda on-line
