Recubrimientos Duros ID42A Alumnos : Franco Cicoria David Plaza E. Cristóbal Ugarte.

Presentaciones similares


Presentación del tema: "Recubrimientos Duros ID42A Alumnos : Franco Cicoria David Plaza E. Cristóbal Ugarte."— Transcripción de la presentación:

1 Recubrimientos Duros ID42A Alumnos : Franco Cicoria David Plaza E. Cristóbal Ugarte.

2 Inroducción

3 Superficies Región mas sensible a agreciones del entorno - Desgaste - Fricción - Corroción - Oxidación Superficie fotografiada con HREM

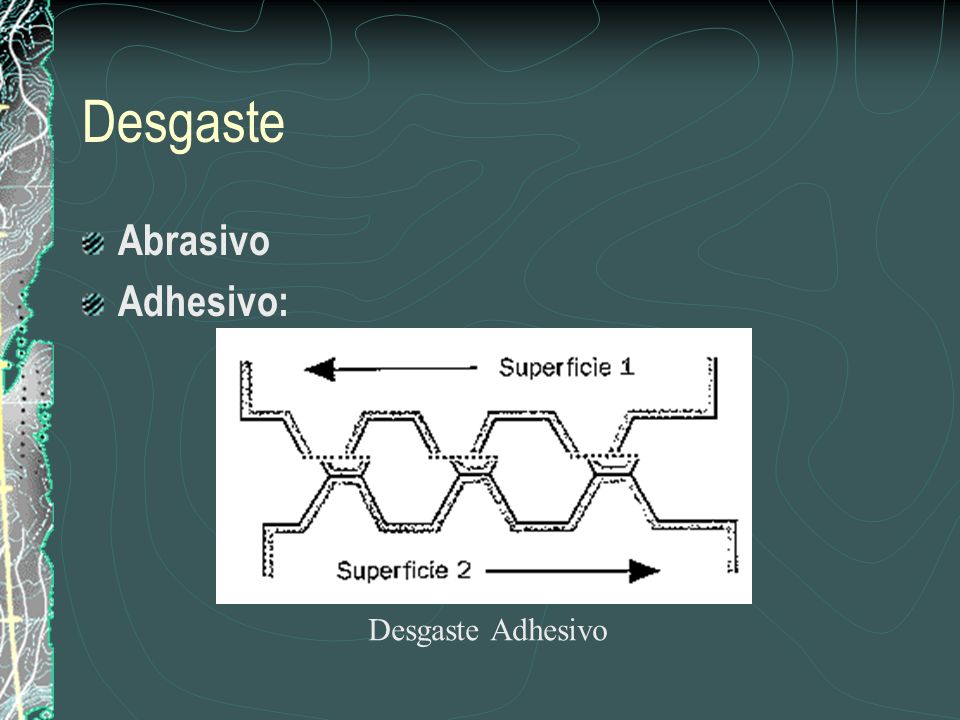

4 Desgaste Abrasivo Adhesivo: Desgaste Adhesivo

5 Modificación Superficial Las soluciones de la ingeniería avanzada de superficies pasa por modificar la composición y estructura superficial de los materiales tratados ya sea por medio de un recubrimiento o mediante la intoducción de nuevos elementos dentro de la superficie.

6 Bombardeo Ionico

7 Proceso de Ionización

8 Superficies Implantadas La implantación iónica produce cambios de composición y estructura que tienen como consecuencia aumento de la resistencia al desgaste adhesivo, desgaste abrasivo no muy severo, fricción y corrosión.

9 Aplicaciones de Implantación Iónica - Moldes de inyección de plástico: aumento de la vida de hasta 4 veces mediante la implantación de cromo. - Utiles para la fabricación de envases metálicos: Aumento de hasta 5 veces mediante la implantación de nitrógeno en troqueles, pinzones y matrices. - Protesis de cadera o rodilla: Aumenta la vida de mas de 10 veces en prótesis de aleación Ti6A14V.

10 Ventajas - - Aumeta la vida útil de 5 a 10 veces, según la aplicación. - - No produce cambio alguno en el acabado superficial ( respeta los pulidos o texturas iniciales) - - Baja temperatura,150°C, no produce deformaciones, revenidos, etc. - - Extremadamente controlable - - Puede limitarse selectivamente - - Muy versatil - - Medioambientalmente limpio

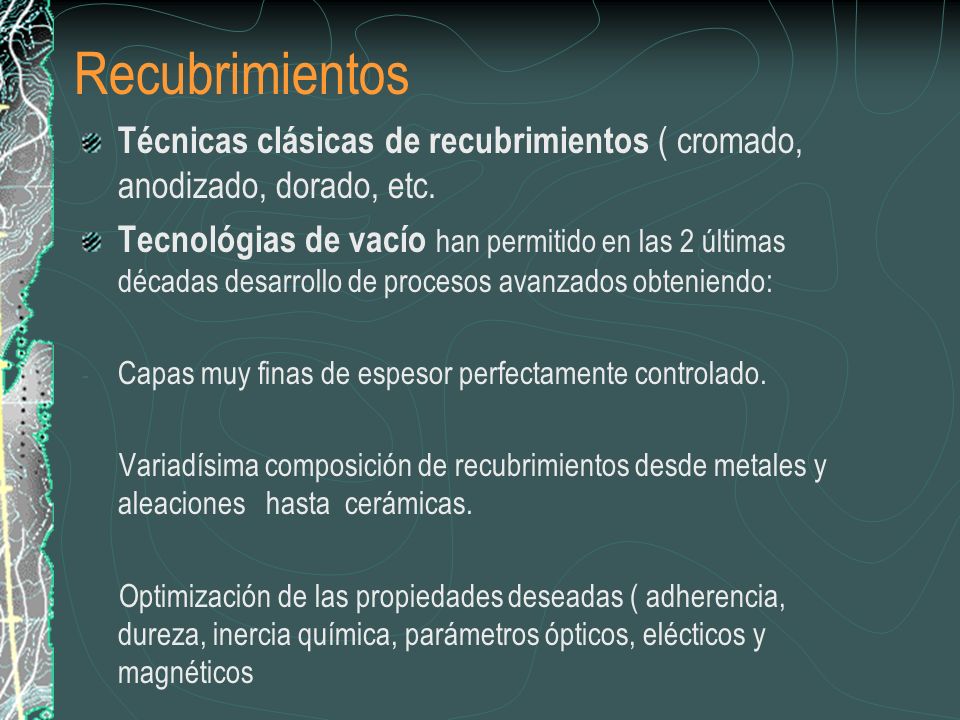

11 Recubrimientos Técnicas clásicas de recubrimientos ( cromado, anodizado, dorado, etc. Tecnológias de vacío han permitido en las 2 últimas décadas desarrollo de procesos avanzados obteniendo: - Capas muy finas de espesor perfectamente controlado. Variadísima composición de recubrimientos desde metales y aleaciones hasta cerámicas. Optimización de las propiedades deseadas ( adherencia, dureza, inercia química, parámetros ópticos, elécticos y magnéticos

12 Recubimientos PVD (Deposición Física de Vapor) Tecnicas de PVD más empleadas son: - Técnicas de evaporación. - Técnicas sputtering.

13 Esquema de PVD mediante evaporación por haz de electrones

14 PVD mediante sputtering por bombardeo de iones de gas inerte.

15 Comparación métodos PVD Sputtering: Proceso más limpio. Más controlable No es necesario altas temperaturas. Evaporación Proceso más rápido.

16 Aplicaciones para la industria Utilizan recubrimientos para herramientas, moldes, etc. Mayoría de los casos se tratan de capas delgadas por evaporación (1-2 m) El 90% del mercado actual utiliza Nitruro de Titanio Nitruro de Cromo ideal para problemas de desgaste / corrosión Las durezas oscilan entre Hv

17 Recubimientos CDV ( Deposición química del vapor) Cl 4 Ti + 2H > 4CIH + Ti

18 Ventajas Capas gruesas y bien adheridas tanto en metales como compuestos cerámicos. Capas muy homogéneas que se adaptan con gran perfección a la superficie recubierta.

19 Desventajas: Las altas temperaturas acotan el la cantidad de materiales que se usan. Complejidad del proceso.

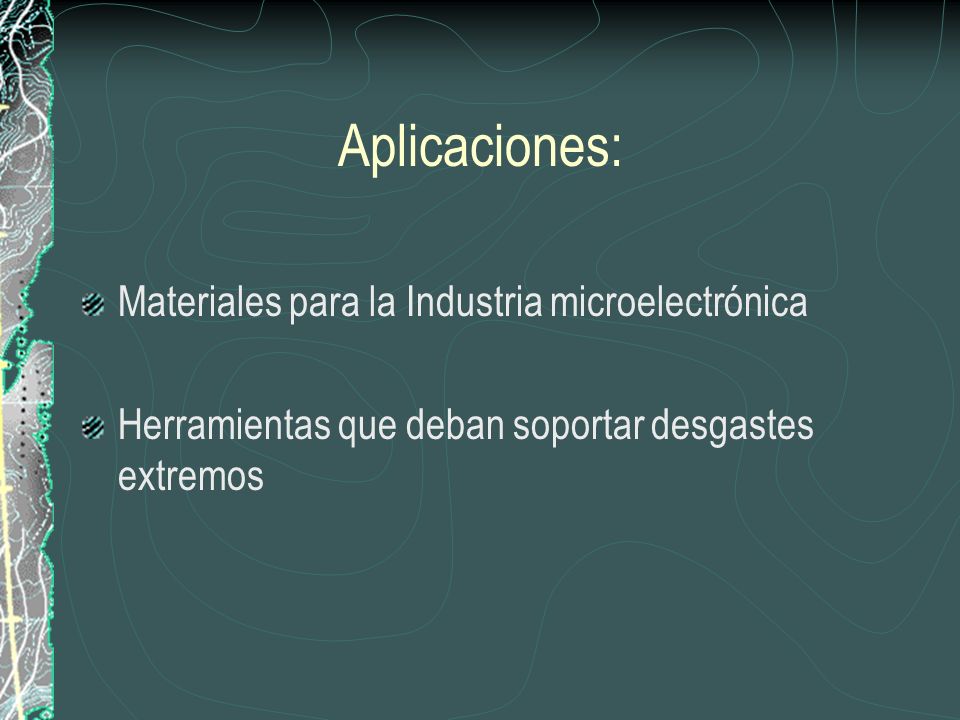

20 Aplicaciones: Materiales para la Industria microelectrónica Herramientas que deban soportar desgastes extremos

21 Plasma CVD Rompen las moléculas de los gases por medio de descargas eléctricas para facilitar la reacción, en vez de las elevadas temperaturas.

22 Plasma caliente y frío: Plasma caliente se producuce por arcos eléctricos. Plasma frío se produce por: Sustrato puesto a tensión Radiofrecuencia (13,5MHz) Filamiento caliente cerca de la superficie del sustrato Micro-ondas (-2,5 GHz)

23 Sintetización de Diamante Método común : Calentando grafito a T> 1600 °C y altísimas presiones (p> atm) Método por Plasma: Baja presiones ( > 1 mbar) y temperaturas menores que el método común (800°C)

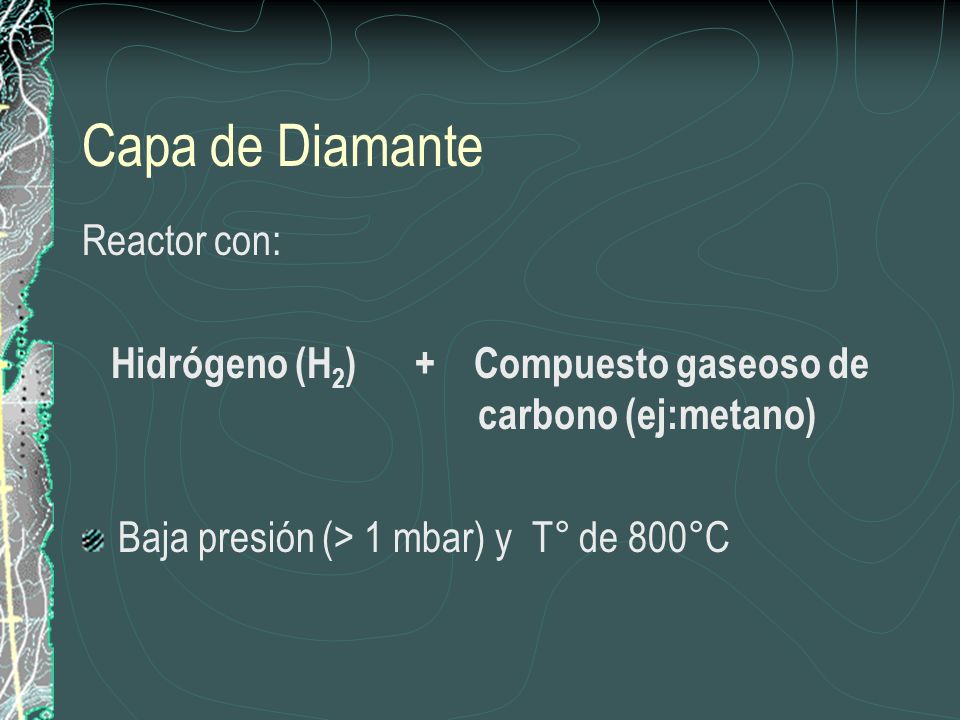

24 Capa de Diamante Reactor con: Hidrógeno (H 2 ) + Compuesto gaseoso de carbono (ej:metano) Baja presión (> 1 mbar) y T° de 800°C

25 Alternativas al Diamante Materiales metaestables : Nitruros de Boro –cúbico (c-BN) para recubrimientosde aceros y otros materiales que disuelven el carbono del diamante. Carburo de Nitrógeno (B- C 3 N 4 ). En teoría debería ser más duro que el diamante. Carbono tipo diamante (DLC). En electrónica y recubrimiento de prótesis médicas, moldes y herramientas.
