Vacío Llamaremos “hacer vacío” a remover en forma
parcial el aire de adentro de un recipiente hermético Para qué o por qué queremos hacer vacío? Uso industrial “Limpieza” en un experimento Aislación térmica
2

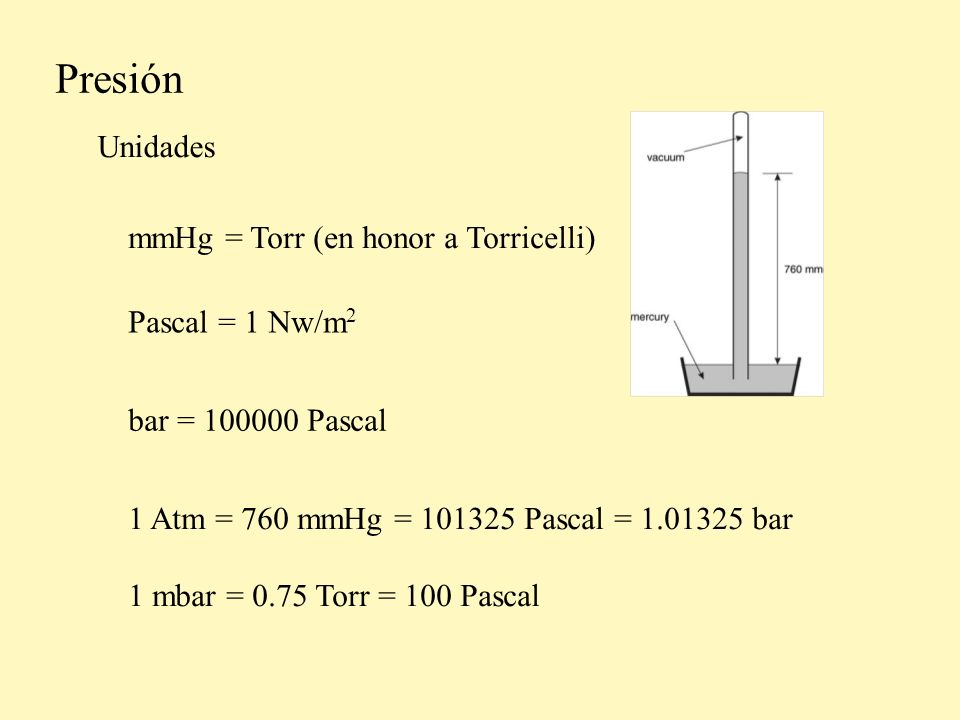

Presión Unidades mmHg = Torr (en honor a Torricelli) Pascal = 1 Nw/m2
bar = Pascal 1 Atm = 760 mmHg = Pascal = bar 1 mbar = 0.75 Torr = 100 Pascal
3

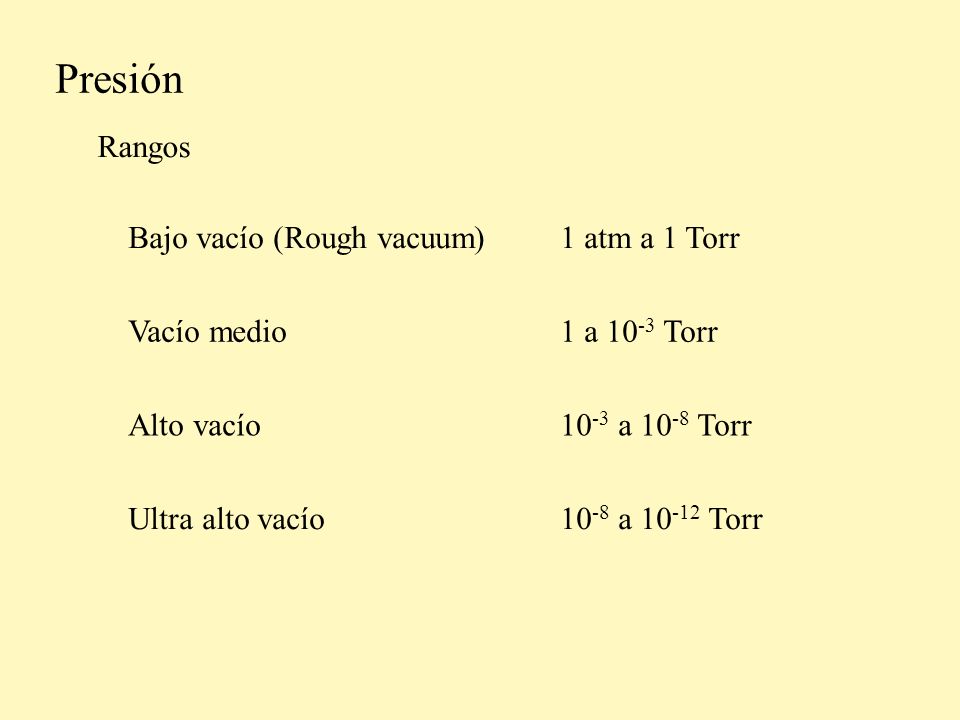

Presión Rangos Bajo vacío (Rough vacuum) 1 atm a 1 Torr
Vacío medio a 10-3 Torr Alto vacío a 10-8 Torr Ultra alto vacío a Torr
4
Presión Rangos
5
Propiedades de los gases (y vapores)
Densidades altas (presiones altas) fluído compresible Se lo describe con las ecuaciones de Navier-Stokes. El flujo puede ser laminar o turbulento Densidades bajas (presiones bajas) gas ideal Se lo describe como una colección de partículas Hay que usar métodos estadísticos Simulador de gas ideal: Simulador de gas con interacciones:
6
Propiedades de los gases (y vapores)
Gas de Van der Waals
7
Valores numéricos para gas a baja presión
Número de partículas que golpean una superficie por unidad de tiempo Distribución de Maxwell-Boltzmann
8

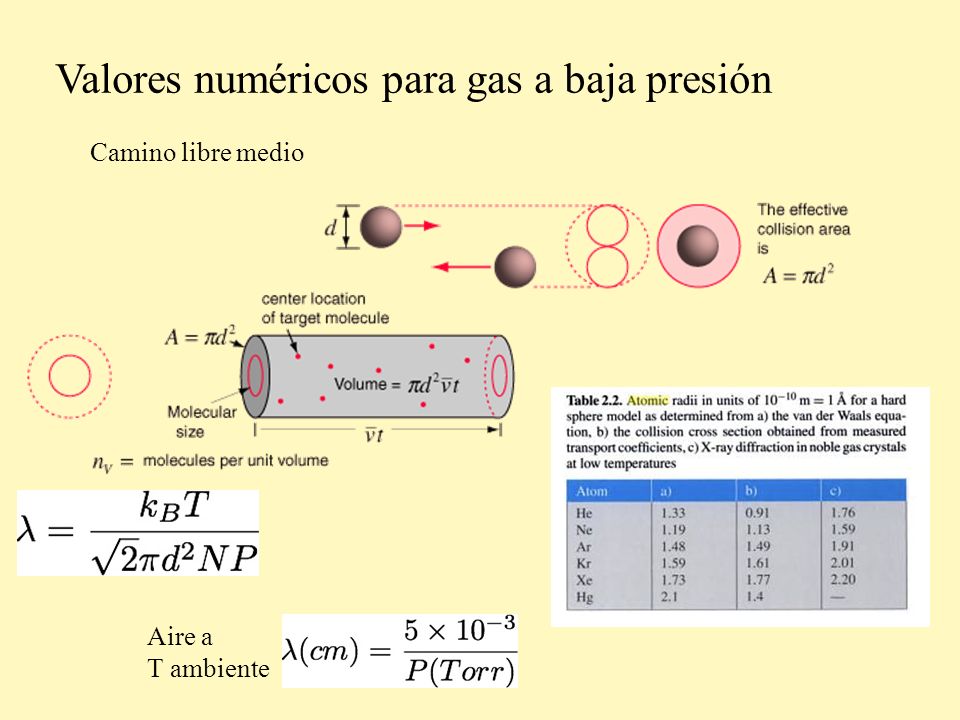

Valores numéricos para gas a baja presión
Camino libre medio Aire a T ambiente
9
Valores numéricos para aire
10

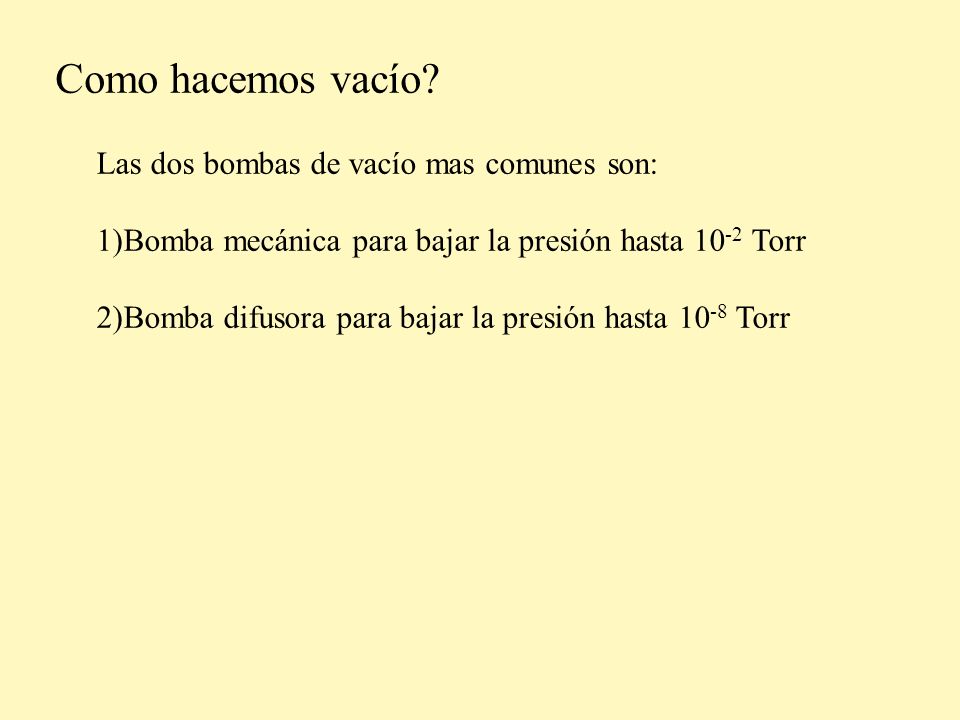

Como hacemos vacío? Las dos bombas de vacío mas comunes son:
Bomba mecánica para bajar la presión hasta 10-2 Torr Bomba difusora para bajar la presión hasta 10-8 Torr
11
Bomba de vacío mecánica
Patentada por Charles C. Barnes el 16 de junio de 1874
12
Bomba de vacío mecánica
Patentada por Charles C. Barnes el 16 de junio de 1874
13
Bomba de vacío mecánica
14
Bomba difusora Introducida por Wolfgang Gaede en 1915
15
Bomba difusora 1 l/s = 3.6 m3/h
16
Cámara Sistema de bombeo
17

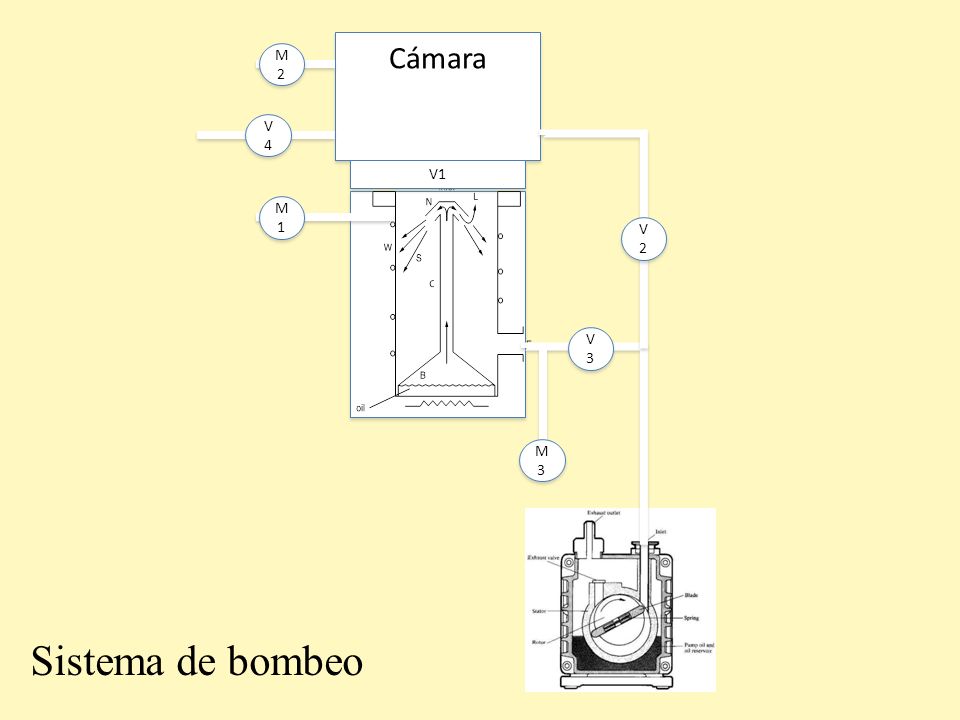

Cámara M2 V4 V1 M1 V2 V3 M3 Sistema de bombeo
