1 Conexiones de circuitos eléctricos
Integrantes: Moscariello, Maria Grazia Rivas, Yolaima Miranda, Jimmy Febrero, 2006

2 Introducción Una corriente fluye por un circuito eléctrico siguiendo un camino el cual puede hacer que ella se divida o que continúe igual hasta el final de su recorrido. Aquí veremos como sucede este fenómeno

3 Además indagaremos sobre el fenómeno del voltaje o diferencia de potencial y como se distribuye en los elementos de un circuito dependiendo de su conexión.

4 Contenido Circuitos eléctricos bibliografía Corriente eléctrica
Despedida Caída de tensión Circuitos serie Circuitos paralelo

5 Circuitos Eléctricos Caminos cerrados por donde transita una corriente eléctrica alimentando los equipos eléctricos

6 Flujo de electrones a través de un conductor
Corriente Eléctrica Flujo de electrones a través de un conductor

7 Conexiones en Serie La manera más simple de conectar bombillos es disponerlos de forma lineal, uno detrás del otro. A esta conexión se le denomina circuito serie, como el que aparece en la ilustración.

8 Conexiones en Serie En ésta conexión tenemos que la corriente eléctrica solo tiene un camino disponible para “salir” de la pila por su extremo positivo y poder “regresar” a ella por el extremo negativo.

9 Conexiones en Serie Suponiendo que uno del los bombillos del circuito deja de funcionar, la corriente no podrá retornar al extremo negativo de la pila por lo tanto el otro bombillo también se apagará.

10 Conexiones en Paralelo
Existe otra forma de poder alimentar los bombillos, y es con el circuito paralelo

11 Conexiones en Paralelo
Aquí cada bombillo está conectado al extremo positivo y negativo de la pila, o sea, que tienen su propio suministro eléctrico, de forma independiente

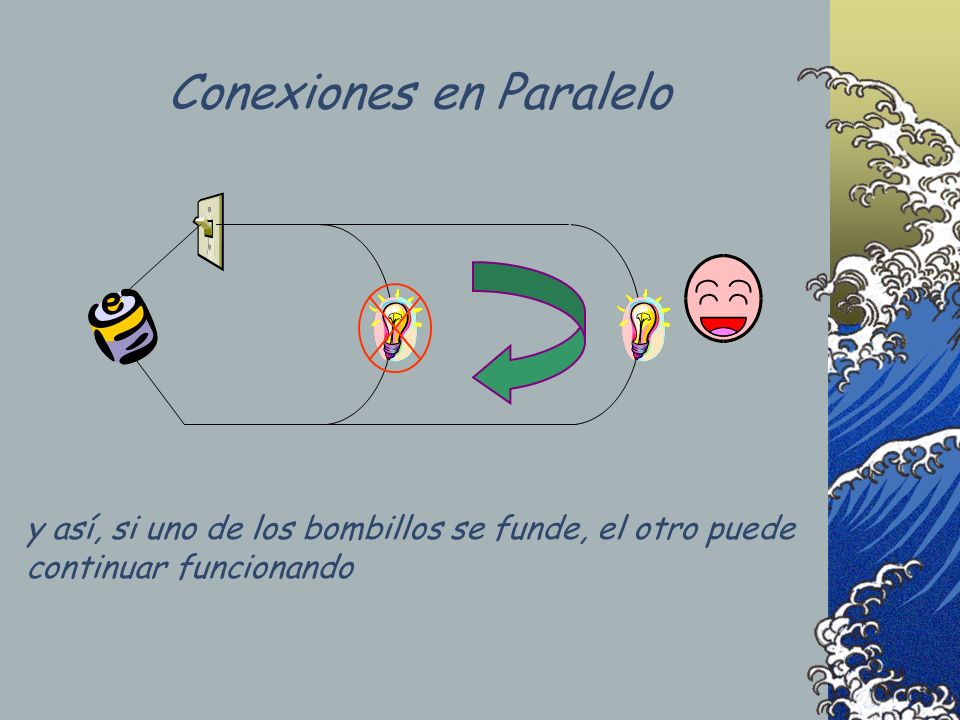

12 Conexiones en Paralelo
y así, si uno de los bombillos se funde, el otro puede continuar funcionando

13 Caída de tensión o voltaje
Es la energía consumida en forma de carga eléctrica que requiere cada equipo para trabajar

14 Caída de tensión o voltaje
A medida que el equipo sea de mayor capacidad requerirá mayor caída de tensión o voltaje

15 Okey, todo esta muy bien pero …y qué pasa con la caída de tensión en los circuitos serie y paralelo

16 Si tomamos un circuito serie, la caída de tensión o voltaje de la fuente, estará distribuida en los elementos pasivos del circuito

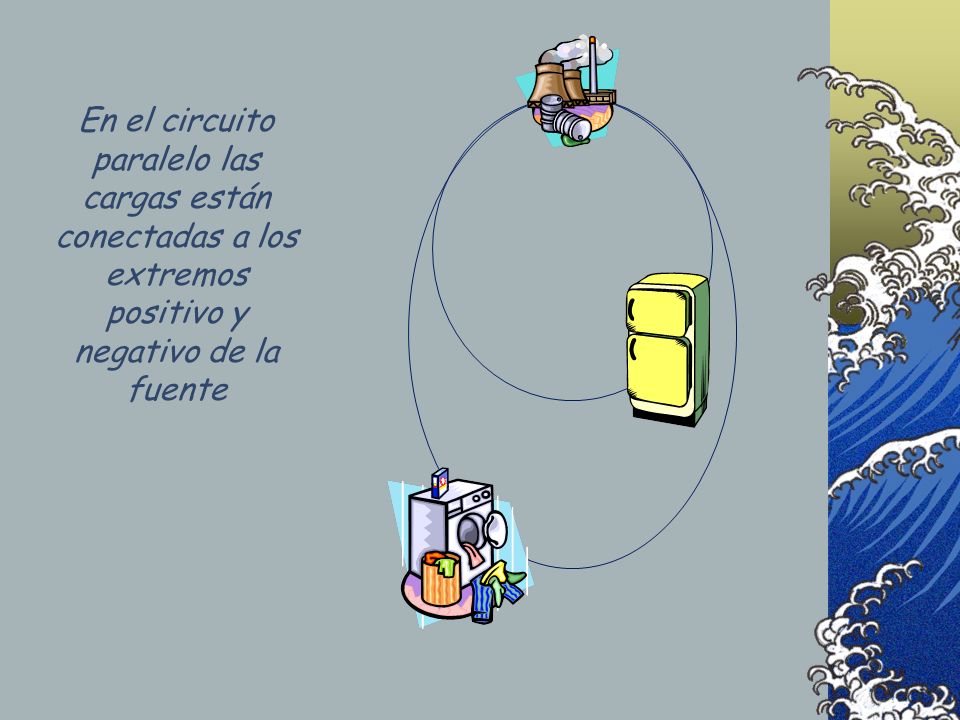

17 En el circuito paralelo las cargas están conectadas a los extremos positivo y negativo de la fuente

18 De esta forma se tiene que el voltaje de las cargas son iguales a los de la fuente

19 …Y con esto nos despedimos
Sin olvidar que deben repasar sus apuntes de clases

20 Bibliografía Biblioteca Encarta, 2002
BOBROW, L.S. (1984). Análisis de Circuitos Eléctricos RODRIGUEZ, Vertry 2006 CARRILLO, Yuleidy 2006
