EL TIRISTOR (Thyristor)

Presentación del tema: "EL TIRISTOR (Thyristor)"— Transcripción de la presentación:

1 EL TIRISTOR (Thyristor)
ELECTRÓNICA DE POTENCIA

2 Se consideran interruptores ideales en aplicaciones con potencia.
EL TIRISTOR Los TIRISTORES (también conocido como SCR) son dispositivos de estado sólido que se disparan bajo ciertas condiciones pasando de un estado de alta impedancia a uno de baja, estado que se mantiene mientras que la corriente y la tensión sean superiores a un valor mínimo denominado: niveles de mantenimiento. Se consideran interruptores ideales en aplicaciones con potencia. ELECTRÓNICA DE POTENCIA

3 EL TIRISTOR CARACTERÍSTICAS ELECTRÓNICA DE POTENCIA
Dispositivo de 4 capas p-n alternadas Tiene estados estables de conducción y bloqueo Capaz de soportar las potencias más elevadas. I>4000Amp V>7000Volt. Control del encendido por corriente de puerta (pulso). Frecuencias de conmutación no superiores a 2kHz ELECTRÓNICA DE POTENCIA

4 EL TIRISTOR Sección ELECTRÓNICA DE POTENCIA

5 EL TIRISTOR Sección longitudinal ELECTRÓNICA DE POTENCIA

6 Símbolo y circuitos equivalentes
EL TIRISTOR Símbolo y circuitos equivalentes ELECTRÓNICA DE POTENCIA

7 EL TIRISTOR Curva característica ELECTRÓNICA DE POTENCIA
VBO = Tensión de ruptura directa (entra en conducción) IG =Corriente en la puerta IH = Corriente de mantenimiento (hold) Mínima corriente para que el tiristor se mantenga en conducción IL = Corriente de enganche; Corriente mínima en el ánodo para que el tiristor pueda conducir VGTMAX = Tensión máxima admisible entre puerta (gate) y cátodo VDMAX = Tensión máxima admisible entre ánodo y cátodo, tanto en directa bloqueado o inversa

8 Dependiendo de la construcción física y del comportamiento
EL TIRISTOR TIPOS: Dependiendo de la construcción física y del comportamiento de activación y desactivación, podemos hablar de diferentes Tipos de tiristores: SCR (Silicon Controlled Rectifier). Interruptor unidireccional GTO (Gate Turn-off) Interruptor unidireccional. Apagado por puerta TRIAC (Triode AC) Interruptor bidireccional DIAC (Diode AC) Interruptor bidireccional ( Control de tiristores) ELECTRÓNICA DE POTENCIA

9 EL TRIAC - Características
EL TIRISTOR EL TRIAC - Características Es un tipo de tiristor bidireccional Se puede considerar como dos tiristores SCR Tiene tres terminales T1, T2 y G (puerta) Se activa con pulso negativo o positivo Tiene parámetros análogos al SCR ELECTRÓNICA DE POTENCIA

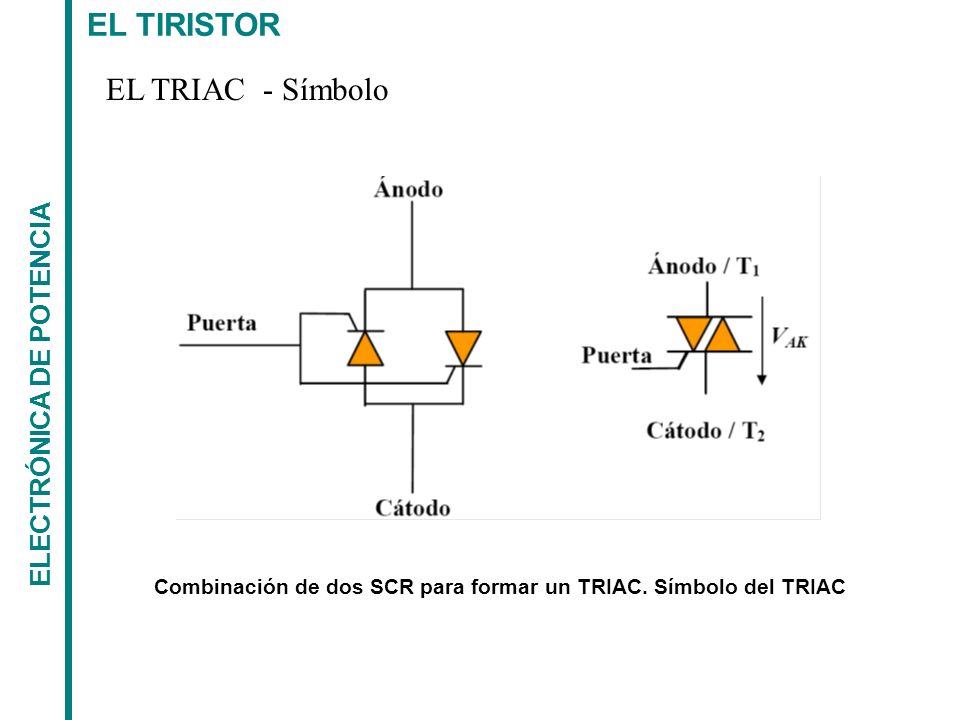

10 EL TIRISTOR EL TRIAC - Símbolo ELECTRÓNICA DE POTENCIA
Combinación de dos SCR para formar un TRIAC. Símbolo del TRIAC

11 EL TRIAC - Estructura interna
EL TIRISTOR EL TRIAC - Estructura interna ELECTRÓNICA DE POTENCIA

12 EL TRIAC - Curva Característica
EL TIRISTOR EL TRIAC - Curva Característica ELECTRÓNICA DE POTENCIA

13 EL DIAC - Características
EL TIRISTOR EL DIAC - Características Dispositivo bidireccional Curva característica similar a la del TRIAC Para que esté activo se debe superar la tensión de ruptura directa VBO Permanece en estado de baja impedancia siempre que la corriente no descienda de la de mantenimiento Se suele utilizar como circuito de disparo del TRIAC ELECTRÓNICA DE POTENCIA

14 EL UJT - Características
EL TIRISTOR EL UJT - Características Transistor de monounión Especialmente indicado para circuitos de disparo de TRIAC Tiene tres terminales, dos base y un emisor ELECTRÓNICA DE POTENCIA

15 EL TIRISTOR EL UJT – Curva ELECTRÓNICA DE POTENCIA Zona de corte
Zona de resistencia negativa ( aumenta IE disminuye VE ) Zona de conducción EL UJT – Curva VP =Tensión de pico IP = Corriente de pico VV= Tensión de Valle IV= corriente de valle ELECTRÓNICA DE POTENCIA

16 EL TIRISTOR OTROS GTO = Puede ser encendido como un SCR con la diferencia que puede ser desactivado mediante un impulso negativo en la puerta. LASCR = Es un SCR activado por luz (Light Activated SCR) PUT SIT ELECTRÓNICA DE POTENCIA

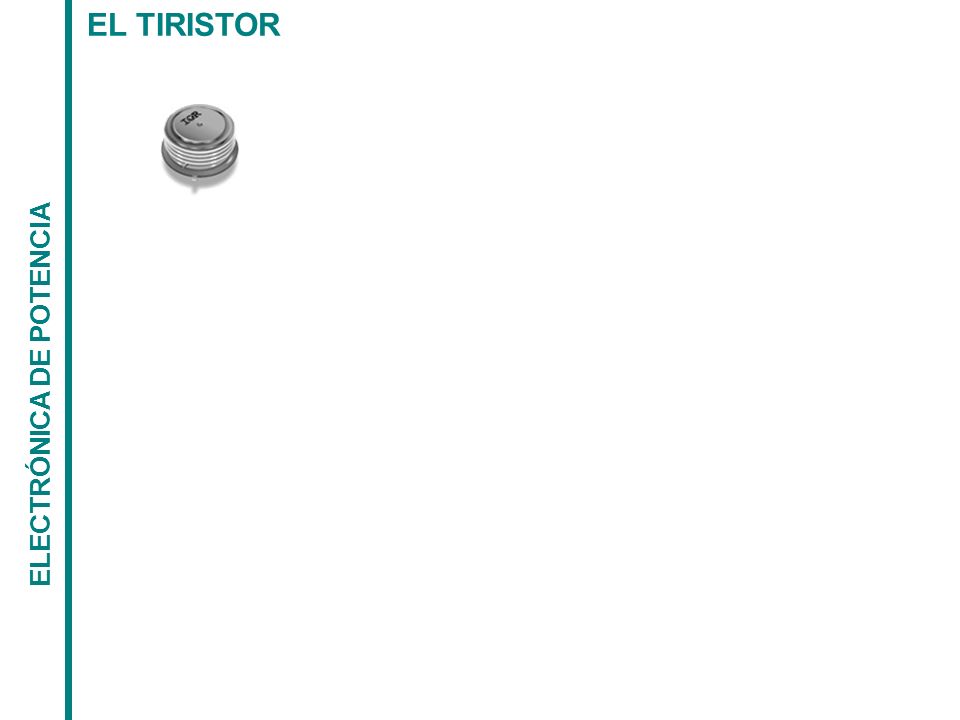

17 EL TIRISTOR ELECTRÓNICA DE POTENCIA

18 EL TIRISTOR ELECTRÓNICA DE POTENCIA
