TECNOLOGÍA ELECTRÓNICA1 Dispositivos de Potencia Dispositivos Tiristores Objetivos - Conocer los dispositivos de tipo tiristor. - Estudio del funcionamiento.

Presentaciones similares


Presentación del tema: "TECNOLOGÍA ELECTRÓNICA1 Dispositivos de Potencia Dispositivos Tiristores Objetivos - Conocer los dispositivos de tipo tiristor. - Estudio del funcionamiento."— Transcripción de la presentación:

1 TECNOLOGÍA ELECTRÓNICA1 Dispositivos de Potencia Dispositivos Tiristores Objetivos - Conocer los dispositivos de tipo tiristor. - Estudio del funcionamiento - Características estáticas - Características dinámicas - Evaluación de las pérdidas - Elección del dispositivo en función de la aplicación - Conocer los fabricantes más importantes de diodos de potencia

2 TECNOLOGÍA ELECTRÓNICA2 Dispositivos de Potencia Dispositivos Tiristores Definición y tipos - Dispositivo de 4 capas con estados estables de conducción y bloqueo. - Interruptor de potencia muy alta - Potencias y tensión muy altas. - Frecuencias de conmutación no superiores a 2kHz - Comportamiento tipo Biestable SCR (Silicon Controlled Rectifier). Interruptor unidireccional GTO Interruptor unidireccional. Apagado por puerta TRIAC Interruptor bidireccional DIAC.Interruptor bidireccional ( Control de tirirstores)

3 TECNOLOGÍA ELECTRÓNICA3 Dispositivos de Potencia Dispositivos Tiristores El SCR Característica Estructura Interna y circuito equivalente

4 TECNOLOGÍA ELECTRÓNICA4 Circuitos de protección contra dv/dt Dispositivos de Potencia Dispositivos Tiristores El SCR Entrada en conducción: Forma controlada: Inyección de corriente en puerta. Luz (LASCR) Forma no controlada: Derivada de tensión dv/dt Tensión excesiva entre A-K

5 TECNOLOGÍA ELECTRÓNICA5 Dispositivos de Potencia Dispositivos Tiristores El SCR. Bloqueo y conducción

6 TECNOLOGÍA ELECTRÓNICA6 Dispositivos de Potencia Dispositivos Tiristores El SCR. Bloqueo y conducción

7 TECNOLOGÍA ELECTRÓNICA7 Dispositivos de Potencia Dispositivos Tiristores El SCR. Bloqueo y conducción

8 TECNOLOGÍA ELECTRÓNICA8 Dispositivos de Potencia Dispositivos Tiristores El SCR. Circuitos de protección

9 TECNOLOGÍA ELECTRÓNICA9 V RSM : Tensión inversa de pico no repetitiva (10´- 10ms) V RRM : Tensión inversa de pico repetitiva (cada 10ms) V RWM : Tensión inversa de trabajo V DSM : Tensión de pico no repetitiva V DRM : Tensión de pico repetitiva V DWM : Tensión directa de trabajo Dispositivos de Potencia Dispositivos Tiristores El SCR. Parámetros facilitados por los fabricantes

10 TECNOLOGÍA ELECTRÓNICA10 Apagado: Natural Forzado Natural i(t)= 0 Forzado Dispositivos de Potencia Dispositivos Tiristores El SCR. Bloqueo y conducción

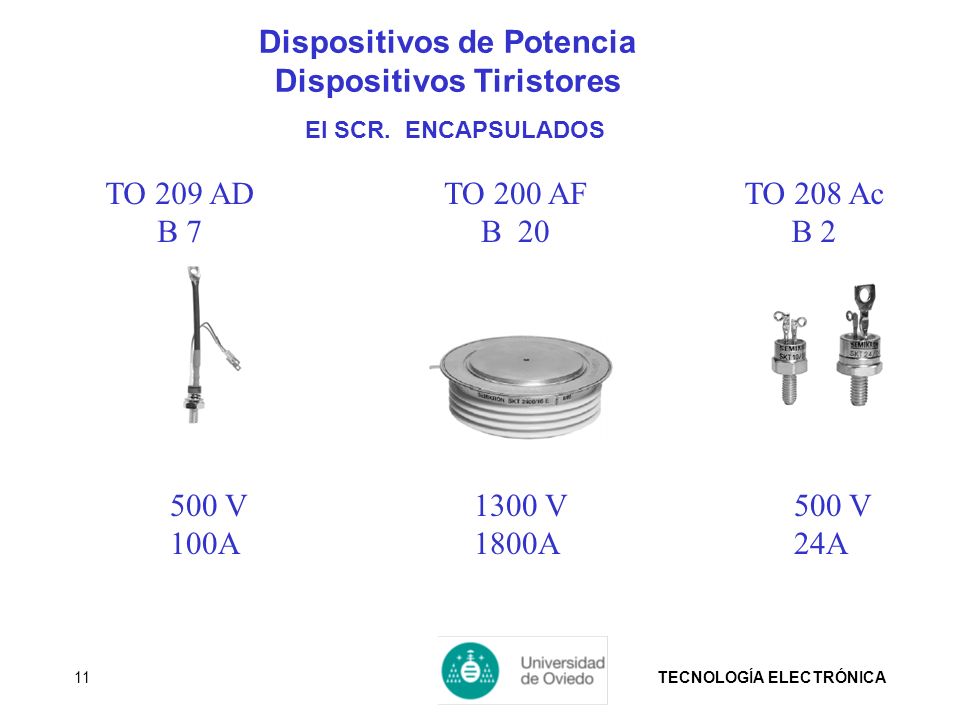

11 TECNOLOGÍA ELECTRÓNICA V 24A 1300 V 1800A 500 V 100A TO 200 AF B 20 TO 209 AD B 7 TO 208 Ac B 2 Dispositivos de Potencia Dispositivos Tiristores El SCR. ENCAPSULADOS

12 TECNOLOGÍA ELECTRÓNICA12 - V G1, I G1, valores de V G e I G que disparan ningún dispositivo - V G2, I G2, Valores de V G e I G que disparan todos los positivos - I L, corriente de enclavamiento - I H, corriente de mantenimiento Dispositivos de Potencia Dispositivos Tiristores El SCR. ENCAPSULADOS

13 TECNOLOGÍA ELECTRÓNICA13 Otros Dispositivos Tiristores Dispositivos de Potencia Dispositivos Tiristores SCR (Silicon Controlled Rectifier). Interruptor unidireccional GTO Interruptor unidireccional. Apagado por puerta TRIACInterruptor bidireccional DIAC.Interruptor bidireccional ( Control de tirirstores) LASCR.Tiristor activado por luz MCTTiristor activado por MOS

14 TECNOLOGÍA ELECTRÓNICA14 Dispositivos de Potencia Dispositivos Tiristores El TRIAC Caracterísitcas Generales - Entrada en conducción: - Corriente Bidireccional - Forma controlada: - Inyección de corriente en puerta, tanto positiva como negativa. Forma no controlada: Derivada de tensión dv/dt Tensión excesiva entre A-K

15 TECNOLOGÍA ELECTRÓNICA15 Dispositivos de Potencia Dispositivos Tiristores El TRIAC Interruptor bidireccional Símbolo Estructura internaCircuito Equivalente Características

16 TECNOLOGÍA ELECTRÓNICA16 Modo I + Modo III - Dispositivos de Potencia Dispositivos Tiristores El TRIAC Modos de entrada en conducción

17 TECNOLOGÍA ELECTRÓNICA17 Dispositivos de Potencia Dispositivos Tiristores El TRIAC Forma de tensión sobre la carga

18 TECNOLOGÍA ELECTRÓNICA18 Aplicaciones: Regulación de alterna media - baja potencia Control de velocidad motores Control de flujo luminoso Electrodomésticos de baja potencia IT(RMS) = 12A VDRM VRRM = 700 V Dispositivos de Potencia Dispositivos Tiristores El TRIAC. Aplicaciones

19 TECNOLOGÍA ELECTRÓNICA19 Dispositivos de Potencia Dispositivos Tiristores El DIAC Dispositivo de disparo de tiristores Proporciona picos de corrientes de 2A Tensión de cebado 33V Diac comercial DB3

20 TECNOLOGÍA ELECTRÓNICA20 R1 = 0, máxima potencia R1 = Elevada, mínima potencia Dispositivos de Potencia Dispositivos Tiristores Circuitos de aplicación

21 TECNOLOGÍA ELECTRÓNICA21 MCT, tiristor controlado por MOS: - Puesta en conducción por tensión negativo en puerta - Apagado por tensión positiva en puerta. - Ganancia elevada de tensión de control - Disponibles hasta 1000V y 100A. - Potencias medias bajas Dispositivos de Potencia Dispositivos Tiristores MCT, LASCR

22 TECNOLOGÍA ELECTRÓNICA22 LASCR, Tiristor controlado por luz. Son Tiristores activados por luz Utilizados en Alta tensión Frecuencias de conmutación de hasta 2KHz Tensiones elevadas 6000V y 1500A Dispositivos de Potencia Dispositivos Tiristores MCT, LASCR

23 TECNOLOGÍA ELECTRÓNICA23 - Interruptores bidireccionales de alta potencia - Tensiones y corrientes 1600V y 1200A - Refrigeración con agua - Aplicaciones en equipos de soldadura. Bidireccional de alta potencia Dispositivos de Potencia Dispositivos Tiristores

24 TECNOLOGÍA ELECTRÓNICA24 - Interruptor unidireccional controlado por puerta - Entrada en conducción: - Inyección de corriente en puerta - Salida de conducción: - Extracción de corriente de puerta. - Soporta tensiones inversas bajas (20V) - La corriente de apagado es del orden de 1/3 de la corriente que maneja el dispositivo. (IT) Dispositivos de Potencia Dispositivos Tiristores EL GTO

25 TECNOLOGÍA ELECTRÓNICA25 Características: V DRM = 4500V I TGQM = 3000A I TSM = 24KA V RRM = 17V I GQ = ITGQ/3 Dispositivos de Potencia Dispositivos Tiristores EL GTO

26 TECNOLOGÍA ELECTRÓNICA26 Dispositivos de Potencia Dispositivos Tiristores Fabricantes
