TECNOLOGÍAS DE RED AVANZADAS – Master IC 2011-2012 – 3- Codificación y difusión de información multimedia Factores.

Presentaciones similares


Presentación del tema: "TECNOLOGÍAS DE RED AVANZADAS – Master IC 2011-2012 – 3- Codificación y difusión de información multimedia Factores."— Transcripción de la presentación:

1 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo. Bibliografía [FLU95] Understanding networked multimedia [GIB98] Digital Compression for Multimedia [TSU99] Introduction to video coding standards for multimedia communication [JPEGESC] JPEG escalado - Tesis [JPEGAD] JPEG image coding with adaptive quantization [TSU99] Introduction to video coding standards for multimedia communication [H.264] Overview of the H.264 / AVC Video Coding Standard [MPEG4] MPEG-4 Overview [HiJa94] Compressing still and moving images with wavelets

2 TECNOLOGÍAS DE RED AVANZADAS – Master IC Introducción a la compresión de datos. Muchas aplicaciones multimedia requieren volúmenes de información importantes: CD-ROM: 648 MB 72 sonido estéreo. 30 de vídeo (estudio TV). Una película de 90 ocuparía 120 GB. Una foto (35 mm) a resolución 2000x2000 ocuparía 10MB. Un canal de HDTV requiere un ancho de banda de 2Gbps. Por esta razón se emplean técnicas de compresión que permitan reducir el volumen de información 2

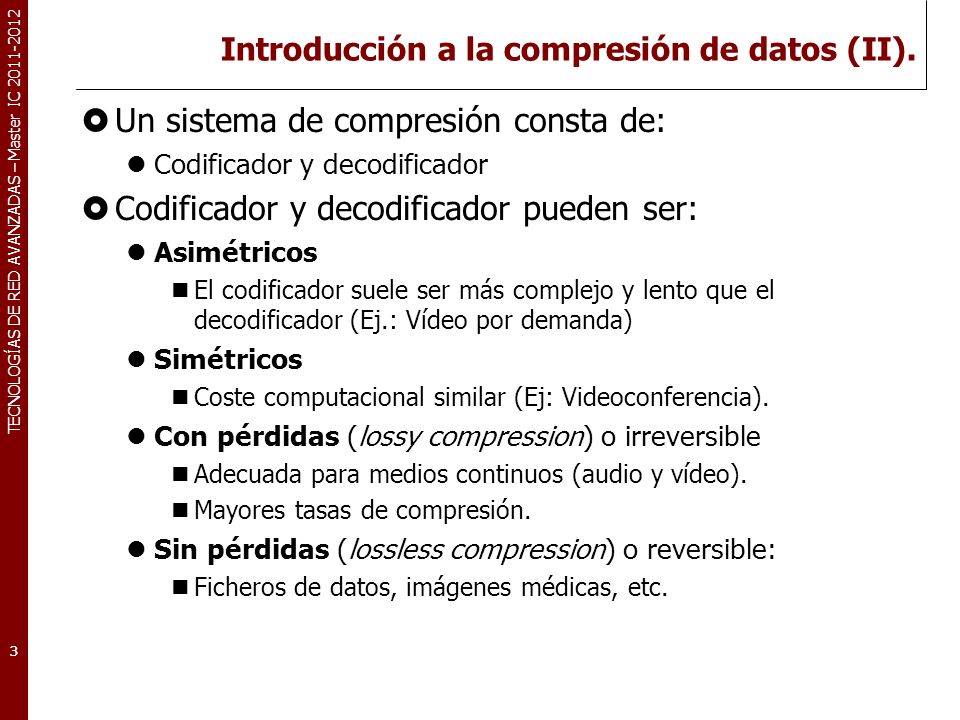

3 TECNOLOGÍAS DE RED AVANZADAS – Master IC Introducción a la compresión de datos (II). Un sistema de compresión consta de: Codificador y decodificador Codificador y decodificador pueden ser: Asimétricos El codificador suele ser más complejo y lento que el decodificador (Ej.: Vídeo por demanda) Simétricos Coste computacional similar (Ej: Videoconferencia). Con pérdidas (lossy compression) o irreversible Adecuada para medios continuos (audio y vídeo). Mayores tasas de compresión. Sin pérdidas (lossless compression) o reversible: Ficheros de datos, imágenes médicas, etc. 3

4 TECNOLOGÍAS DE RED AVANZADAS – Master IC Factores en el diseño de un codificador. 4 Eficiencia - Tasa de compresión Complejidad - Espacio de memoria - Potencia (mW) - Operaciones/Seg. Retardo Calidad de la señal - BER (Bit Error Ratio) - SNR (Signal/Noise) - MOS (Mean Opinion Score)

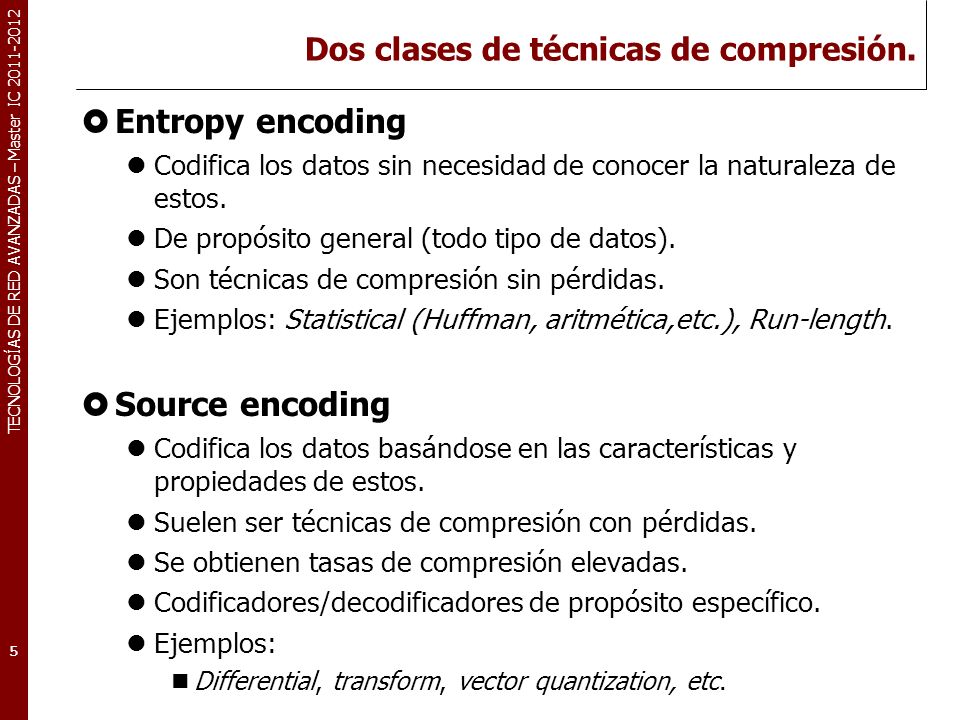

5 TECNOLOGÍAS DE RED AVANZADAS – Master IC Dos clases de técnicas de compresión. Entropy encoding Codifica los datos sin necesidad de conocer la naturaleza de estos. De propósito general (todo tipo de datos). Son técnicas de compresión sin pérdidas. Ejemplos: Statistical (Huffman, aritmética,etc.), Run-length. Source encoding Codifica los datos basándose en las características y propiedades de estos. Suelen ser técnicas de compresión con pérdidas. Se obtienen tasas de compresión elevadas. Codificadores/decodificadores de propósito específico. Ejemplos: Differential, transform, vector quantization, etc. 5

6 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

7 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación basada en la entropía. Entropía: Valor medio de información de un conjunto de símbolos procedente de una fuente de información (es imposible de medir en la práctica). ( p i = probabilidad del símbolo i) Por ejemplo: Sea S = {4,5,6,7,8,9}, en donde la probabilidad de cada símbolo es la misma (1/6). Según la teoría de la información (Shannon), esta fuente no puede ser codificada (sin pérdidas) con menos de bits por símbolo. 7

8 TECNOLOGÍAS DE RED AVANZADAS – Master IC Statistical encoding Trata de identificar los símbolos (patrones de bits) que más se repiten en el conjunto de datos de entrada. Se codifican con pocos bits los símbolos más frecuentes, mientras que los menos frecuentes son codificados con más bits. Ejemplos: Codificación Morse E: y Q:--- Codificación Huffman. Codificación aritmética. 8

9 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación Huffman Representan los símbolos con un número de bits inversamente proporcional a su frecuencia. Algoritmo genérico: Se construye un árbol binario de abajo hacia arriba agrupando los símbolos de menor frecuencia y asignado la suma de las probabilidades de ambos al nodo padre del árbol. Cada símbolo estará representado por una hoja del árbol y su código serán los bits recorridos hasta la raíz del mismo. Ejemplo: 9

10 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación Huffman: Ejemplo 10 SímboloCódigo A0 B100 C101 D110 E111 ABCDE(39) 0 1 DE(11) 10 BC(13) 10 BCDE(24) 10 A(15) B(7) C(6) D(6) E(5)

11 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación aritmética Identifica una secuencia de símbolos asignándoles una representación binaria de un intervalo de una longitud inferior a la unidad. Siempre son más eficientes que los códigos Huffman Separa el modelo probabilístico de la asignación de bits pudiendo definir codificadores adaptativos. Es computacionalmente eficiente, aunque está sujeto a patentes. Ejemplo: Supongamos sólo dos símbolos, A y B con una probabilidad de P(A)=1/3 y P(B)=2/3. 11

12 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación aritmética: Ejemplo 12 A B 2/3 4/9 8/9 AA AB BA BB 16/27 8/27 AAA AAB ABA ABB BAA BAB BBA BBB 0 1 P(A) = 1/3 P(B) = 2/3 segmento 31/32 15/16 14/16 6/8 3/8 1/4 10/16 4/8 código

13 TECNOLOGÍAS DE RED AVANZADAS – Master IC Run-length encoding Se basa en detectar las repeticiones de símbolos (bits, números, etc) en los datos a codificar. Ejemplo: 13 Datos a codificar (42): A A1827A0143 Datos codificados (21): Tasa de compresión: 50% Este patrón es frecuente en multimedia: Audio: Tiras de ceros que representan silencios. Vídeo e imagen: Fondos del mismo color (paredes, cielos, etc.)

14 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

15 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación basada en la fuente. Se basan fundamentalmente en las propiedades de la fuente de datos a codificar. Suelen tolerar pérdidas en la codificación (lossy codecs) que perceptualmente pasan inadvertidas para el usuario. Son codificadores de propósito específico. Por término general obtienen mayores prestaciones que los codificadores basados en la entropía. 15

16 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación Diferencial Se basa en la codificación de las diferencias entre dos símbolos consecutivos. Ciertos tipos de datos tienen la propiedad de similitud entre símbolos consecutivos: Señal de Audio, vídeo, imágenes, etc. Esto permite codificar con pocos bits las diferencias. Ejemplo: DPCM (Differential Pulse Code Modulation) Codificación con pérdida. 16

17 TECNOLOGÍAS DE RED AVANZADAS – Master IC Transform encoding Se basa en transformar el dominio (Ej.: del temporal al de la frecuencia) de los datos de entrada (Ej.: señal de audio). Ejemplos: Aritmética: Fourier: DCT (Discrete Cosine Transformation): Muy común en compresión de imágenes estáticas (JPEG). Codificación sin pérdida*. 17 t F(t)C f Imágen BW 4x4 pixels Restar a todos los pixels el valor del primero

18 TECNOLOGÍAS DE RED AVANZADAS – Master IC Vector quantization Es directamente aplicable a imágenes y audio. Consiste en lo siguiente (imágenes): La imagen se divide en bloques de tamaño fijo (vectores). Se construye una tabla, code-book, con todos los vectores diferentes encontrados. Se codifica la imagen como una sucesión de índices a la tabla. Tanto el codificador como el decodificador necesitan conocer la tabla (code-book). La tabla puede estar predefinida o ser creada dinámicamente. Si en una imagen predomina un número reducido de vectores, el índice de compresión puede ser importante. 18

19 TECNOLOGÍAS DE RED AVANZADAS – Master IC Vector quantization (II) Ejemplo: Imagen original dividida en vectores de nxn pixels Code-book Si un vector no se encuentra en el code-book: Buscaremos el que más se parezca. Idem + enviar algún dato para aumentar el parecido (valor medio). Idem + enviar lo que sea necesario (vector error) para reconstruir el vector. Codificación con pérdida*.

20 TECNOLOGÍAS DE RED AVANZADAS – Master IC Vector quantization (III) CLUT (Color Look-Up Table) Es utilizado para codificar imágenes RGB, que normalmente no utilizan todos los colores posibles. Se utiliza una tabla (code-book) con los colores usados en la imagen. Cada pixel es representado con el índice de la tabla correspondiente a su color. Ejemplo: Imagen RGB de 24bits de color que solo usa 256. Se construye una tabla de 256 entradas y en cada una de ellas se guarda un color (24 bits). En lugar de usar 24bits/pixel, ahora usaremos 8bits/pixel Tasa de compresión: ~66% Codificación más lenta que decodificación. 20

21 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

22 TECNOLOGÍAS DE RED AVANZADAS – Master IC Introducción a la codificación y compresión de audio. Las secuencias de audio forman parte de las aplicaciones multimedia. El estudio de la codificación y compresión se puede enfocar en función de la aplicación: Aplicaciones interactivas (audio-conferencia audio) codecs simétricos. Aplicaciones de difusión y reproducción de medios (TV digital, audio Hi-Fi, DVD, etc.) codecs asimétricos Características de una señal de audio. Distintos tipos de calidad de audio. Técnicas de compresión de audio. 22

23 TECNOLOGÍAS DE RED AVANZADAS – Master IC Características del audio Una señal de audio no es más que una onda acústica (variaciones de presión del aire) La señal de audio es unidimensional (tiempo) El micrófono transforma las ondas acústicas que lo golpean, en señales eléctricas (niveles de voltaje) El oído es muy sensible a las variaciones de sonido de corta duración (ms) al contrarío que el ojo humano. La relación de dos sonidos A y B se mide en decibelios: dB=20 log 10 (A/B). La intensidad de un sonido A se mide en decibelios tomando como referencia el menor sonido audible. 0 dB: Menor sonido audible La señal de referencia (B) es una onda senoidal a 1khz que provoca una presión de dinas/cm 2 A y B son amplitudes (si fueran potencias sería 10 log 10 (A/B)) 50 dB: Conversación normal. 120dB: Umbral del dolor. 23

24 TECNOLOGÍAS DE RED AVANZADAS – Master IC Características del audio El rango de frecuencias audibles por los humanos está entre 20Hz y 20KHz. 24 Audible No audible

25 TECNOLOGÍAS DE RED AVANZADAS – Master IC Digitalización y cuantificación. 25 La digitalización de las señales de audio se realizan mediante convertidores A/D. Muestrean la señal analógica de audio a una frecuencia determinada. Según Nyquist: Si la señal de entrada tiene una frecuencia máxima de f, la frecuencia de muestreo tiene que ser de al menos 2f (al muestrear a S f captaremos hasta la frec. S f /2) En el conversor D/A, un filtro paso bajo puede interpolar la parte de señal entre las muestras, para poder reconstruir perfectamente la señal original.

26 TECNOLOGÍAS DE RED AVANZADAS – Master IC Digitalización y cuantificación. 26 Cuantificación: Las muestras obtenidas se codifican en un número finito de bits Error de cuantificación (quantification noise). Codificación lineal o logarítmica. PCM (Pulse Code Modulation). Usado para la digitalización de señales de audio. Parámetros: S f, bits/muestra, niveles de cuantificación*

27 TECNOLOGÍAS DE RED AVANZADAS – Master IC Digitalización y cuantificación. 27 Cuantificación PCM lineal Los niveles de cuantificación están espaciados de manera equitativa. Cada bit de resolución añade 6 dB de rango dinámico. Con 16 bits por muestra se cubre totalmente el rango dinámico del oído humano. Cuantificaciones no-lineales (logarítmica) Los pasos de cuantificación decrecen logarítmicamente. El oído humano es menos sensible a sonidos fuertes.

28 TECNOLOGÍAS DE RED AVANZADAS – Master IC Digitalización: Interfaz MIDI MIDI (Musical Instrument Digital Interface). Utilizado para codificar música (instrumentos). Codifica los elementos básicos (notas, silencios, ritmos, etc.) en mensajes MIDI. Cada instrumento tiene su propio código (hasta 127) Un sintetizador interpreta los mensajes MIDI y produce la señal de audio correspondiente. Ventaja: Reduce mucho el ancho de banda necesario (factor de 1000 !!) Inconvenientes: Necesidad de un sintetizador en ambos extremos (calidad de sonido diferente). Aplicable solo a música. 28

29 TECNOLOGÍAS DE RED AVANZADAS – Master IC Calidad de una señal de audio. Voz (telefonía) Se define para los servicios de telefonía digital. Estándar G.711 (ITU): Codificación logarítmica. Japón y USA: Transformación µ-law. Resto: Transformación A-law. (+)(+) Parámetros: Señal de audio de 3.5 KHz (BW). S f = 8 KHz 8 bits/muestra. Tasa de bits: 64Kbps (N-ISDN). Otras técnicas de codificación y compresión: DPCM y ADPCM, G.72x, GSM, LPC y CELP, etc. 29

30 TECNOLOGÍAS DE RED AVANZADAS – Master IC Calidad de una señal de audio. CD-Digital Audio. Calidad de audio superior: Sonido Hi-Fi estereofónico. Utiliza una codificación lineal. Las diferencias de amplitud deben ser respetadas por igual. Parámetros: Señal de audio de 20 KHz (BW). S f = 41.1 KHz 16 bits/muestra. Soporta estereofonía (dos canales) Tasa de bits: Mbps. Otros estándares utilizan esta calidad de audio: DAT (32.4 y 48 KHz), MPEG (32, 44,1 y 48 KHz), DVI, etc. 30

31 TECNOLOGÍAS DE RED AVANZADAS – Master IC Parámetros específicos. Tasa de bits (throughput): Audio sin comprimir: Calidad telefónica: 64Kbps. Calidad CD: Mbps. Audio comprimido: Calidad telefónica: 32, 16, 4 Kbps (ADPCM, CELP) Calidad CD: 192 Kbps. (MPEG audio) Retardo de tránsito (aplicaciones interactivas) Conversación: Telefonía: < 25 ms (evitar echo). 100 a 500 ms (sensación de tiempo real). 31

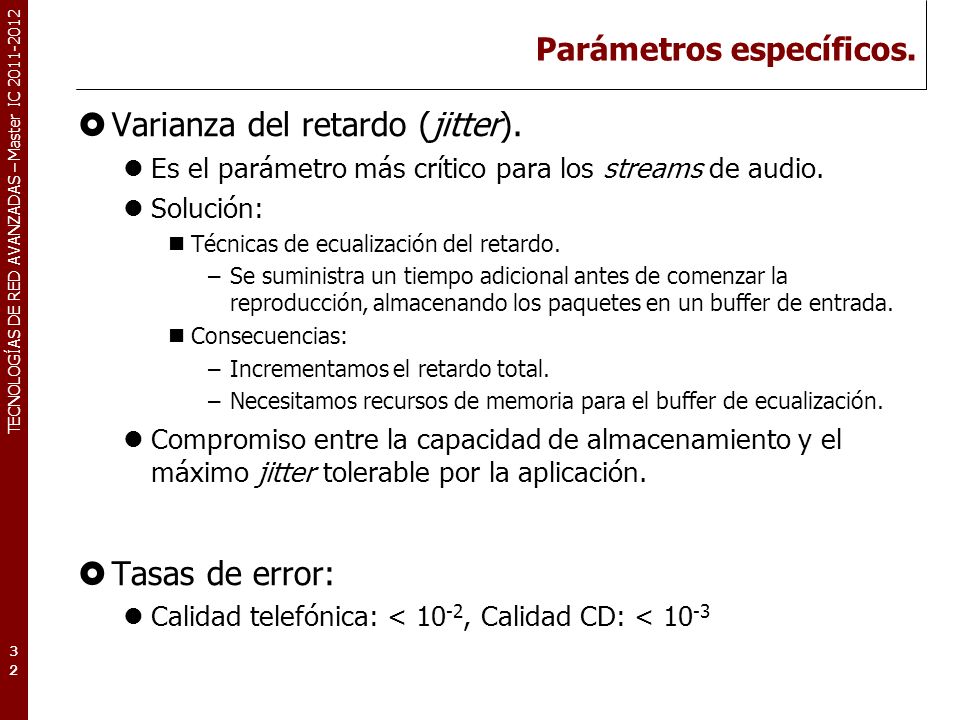

32 TECNOLOGÍAS DE RED AVANZADAS – Master IC Parámetros específicos. Varianza del retardo (jitter). Es el parámetro más crítico para los streams de audio. Solución: Técnicas de ecualización del retardo. –Se suministra un tiempo adicional antes de comenzar la reproducción, almacenando los paquetes en un buffer de entrada. Consecuencias: –Incrementamos el retardo total. –Necesitamos recursos de memoria para el buffer de ecualización. Compromiso entre la capacidad de almacenamiento y el máximo jitter tolerable por la aplicación. Tasas de error: Calidad telefónica: < 10 -2, Calidad CD: <

33 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos de compresión (Voz) Codificación diferencial : DPCM (Differential Pulse Code Modulation). Explota la redundancia temporal entre las muestras. Se transmite la diferencia entre muestras (bastante menor). Problema: Sobrecarga de gradiente (slope overload) Las diferencias en altas frec.(cercanas a Nyquist) no se pueden representar con el mismo número de bits. 33

34 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos de compresión (Voz) 34 Codificación diferencial adaptativa: ADPCM (Adaptive Differential Pulse Code Modulation). Predice la muestra y cuantiza adaptativamente. Predicción: Codifica la diferencia entre la muestra actual y una estimación basada en las últimas n muestras Dequantizer (adaptive) + Predictor module Xp[n-1] C[n] Xp[n] Dq[n] Decodificador Quantizer (adaptive) Dequantizer (adaptive) - + Predictor module X[n] Xp[n-1] C[n] Dq[n] D[n] Xp[n] Codificador

35 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos de compresión (Voz) 35 Codificación diferencial adaptativa: ADPCM (Adaptive Differential Pulse Code Modulation). Predice la muestra y cuantiza adaptativamente. Cuantización adaptativa: Usa pasos más largos para codificar diferencias entre muestras muy distintas en magnitud (de alta frecuencia) y pasos más pequeños para muestras que son similares (bajas frecuencias).

36 TECNOLOGÍAS DE RED AVANZADAS – Master IC Una implementación de ADPCM Algoritmo ADPCM (IMA: Interactive Multimedia Association) Algoritmo de dominio público. Calidad de audio e índice de compresión aceptables. Sencillo y capaz de trabajar en tiempo real (software). Indice de compresión: (PCMbits/4) a Dequantizer (adaptive) + Delay Xp[n-1] C[n] Xp[n] Dq[n] Decodificador Quantizer (adaptive) Dequantizer (adaptive) - + Delay X[n] Xp[n-1] C[n] Dq[n] D[n] Xp[n] Codificador Predictor module

37 TECNOLOGÍAS DE RED AVANZADAS – Master IC Calidad telefónica: Recomendaciones ITU G.701: Digitalización PCM G.711: Codificación logarítmica µ-law y A-law G.721: ADPCM Muestreo a 8 Khz, muestras de 8 bits: 64 Kbps Utiliza diferencias de 4 bits: tasa de bits final 32 Kbps G.722: Sub-Band ADPCM. Muestreo a 16 Khz, muestras de 14 bits: 224 Kbps Codifica señales de audio de hasta 7 KHz (por el muestreo) Descompone la señal en dos bandas de 4 KHz. A cada banda le aplica ADPCM. Tasas de bits finales: 48, 56 y 64 Kbps. G.723, G.726, G.727: Variantes del G.721 (ADPCM). 37

38 TECNOLOGÍAS DE RED AVANZADAS – Master IC Calidad telefónica: Vo-coding LPC (Linear Predictive Coding) US-FS-1015 Define un modelo analítico del aparato fonador Reduce cada segmento de audio a los parámetros del modelo que más se aproximan al original. El decodificador recoge estos parámetros y sintetiza la voz correspondiente. LPC-10E puede bajar hasta 2.4 Kbps. CELP (Code Excited Linear Prediction) US-FS Es una versión mejorada del LPC. Diferencia: Utiliza un code-book con secuencias predefinidas para aplicarlas a cada frame de audio, eligiendo aquella que más se aproxima al original. Además, calcula los errores cometidos. Se envían los parámetros y la versión comprimida de los errores. Tasa de bits de hasta 4.8 Kbps (calidad similar a ADPCM G.721 a 32 Kbps) Variantes CELP: GSM, VSELP, LD-CELP, ITU G.729, QCELP, MELT, etc. 38

39 TECNOLOGÍAS DE RED AVANZADAS – Master IC Calidad telefónica Tabla resumen de algunos codecs de audio. 39

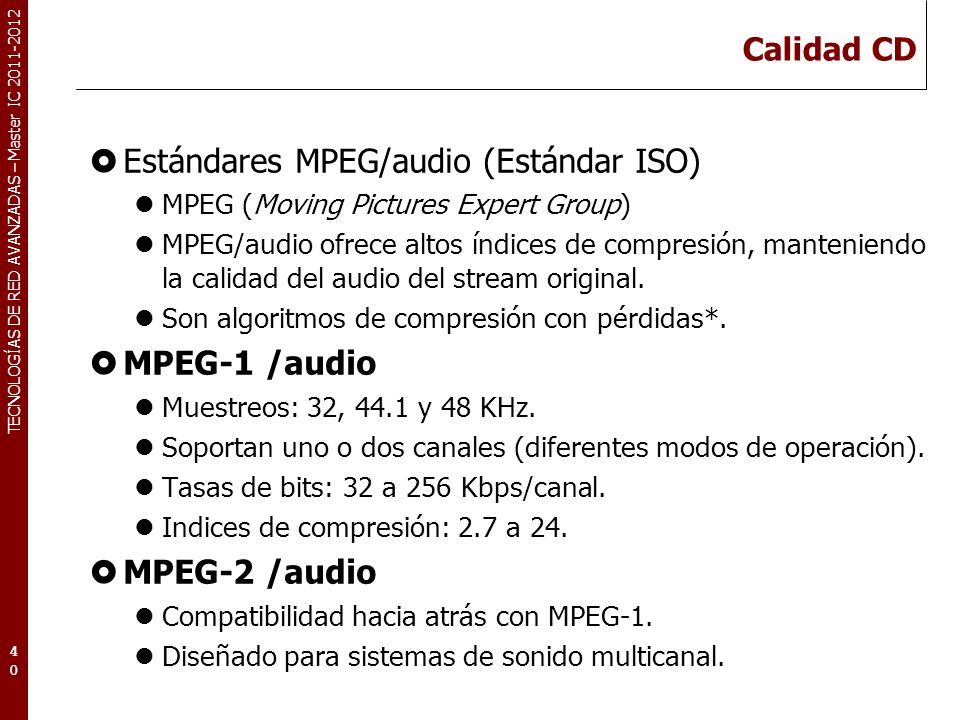

40 TECNOLOGÍAS DE RED AVANZADAS – Master IC Calidad CD Estándares MPEG/audio (Estándar ISO) MPEG (Moving Pictures Expert Group) MPEG/audio ofrece altos índices de compresión, manteniendo la calidad del audio del stream original. Son algoritmos de compresión con pérdidas*. MPEG-1 /audio Muestreos: 32, 44.1 y 48 KHz. Soportan uno o dos canales (diferentes modos de operación). Tasas de bits: 32 a 256 Kbps/canal. Indices de compresión: 2.7 a 24. MPEG-2 /audio Compatibilidad hacia atrás con MPEG-1. Diseñado para sistemas de sonido multicanal. 40

41 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-1 audio. El stream comprimido puede incluir información auxiliar (acceso aleatorio, avance y retroceso rápido, CRC, etc.) Arquitectura de tres niveles MPEG-1 Nivel I: El más sencillo. Tasa de bits 192 Kbps/canal. Aplicaciones: Philips DCC MPEG-1 Nivel II: Complejidad media. Tasa de bits 128 Kbps/canal. Aplicaciones: DAB, CD-I, Vídeo CD. MPEG-1 Nivel III: El más complejo. Ofrece la mejor calidad de audio con tasas de bits sobre 64 Kbps/canal. Está preparado para N-RDSI. Existen codecs hardware de los tres niveles para aplicaciones de tiempo real. 41

42 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG audio: Fundamentos. Se basa en la capacidad de percepción que tiene el oído humano (modelos psico-acústicos) Enmascaramiento de señales débiles (noise masking): 42

43 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG audio: Fundamentos. Discriminación frecuencial limitada. La agudeza (selectividad) del oído humano en baja frecuencia es muy superior que en altas frecuencias (sub-band coding) 43

44 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG Audio: Diagrama de bloques 44 Time-Frec Sub-band filtering Modelo psico-acúst. Asig. Bits. Cuantizador Codificador Formato del stream de bits Datos auxiliares (opcional) PCM audio Stream de bits comprimido Codificador Stream de bits comprimido Desensamblado Reconst. de bandas Transformación Frec-Time PCM audio Datos auxiliares (opcional) Decodificador

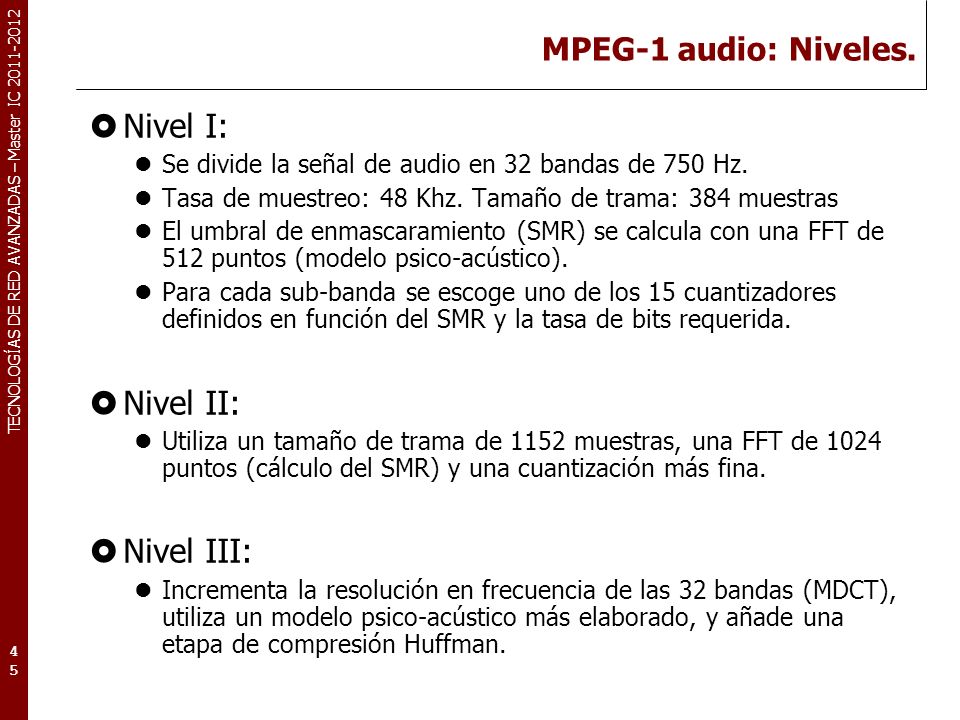

45 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-1 audio: Niveles. Nivel I: Se divide la señal de audio en 32 bandas de 750 Hz. Tasa de muestreo: 48 Khz. Tamaño de trama: 384 muestras El umbral de enmascaramiento (SMR) se calcula con una FFT de 512 puntos (modelo psico-acústico). Para cada sub-banda se escoge uno de los 15 cuantizadores definidos en función del SMR y la tasa de bits requerida. Nivel II: Utiliza un tamaño de trama de 1152 muestras, una FFT de 1024 puntos (cálculo del SMR) y una cuantización más fina. Nivel III: Incrementa la resolución en frecuencia de las 32 bandas (MDCT), utiliza un modelo psico-acústico más elaborado, y añade una etapa de compresión Huffman. 45

46 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG Audio: Calidad de audio Parámetros de calidad objetivos: MSE (Mean Square Error). Calcula el error cuadrático medio entre la señal original y la reconstruida con el codec. SNR (Signal-to-Noise Ratio) Relación logarítmica entre dos señales. Se utilizará para comparar la señal original con el error introducido por el codec. Se expresa en decibelios (dB). 46

47 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG Audio: Calidad de audio. Parámetros de calidad subjetivos: MOS (Mean Opinion Score): MPEG define una serie de tests para determinar la calidad de audio generada por cada nivel. 47 Resultados: Fuente: Estéreo, 16bits, 48KHz, 256 Kbps Compresión 6:1 En condiciones de escucha óptimas, expertos en audición han sido incapaces de distinguir secuencias comprimidas de sus originales.

48 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

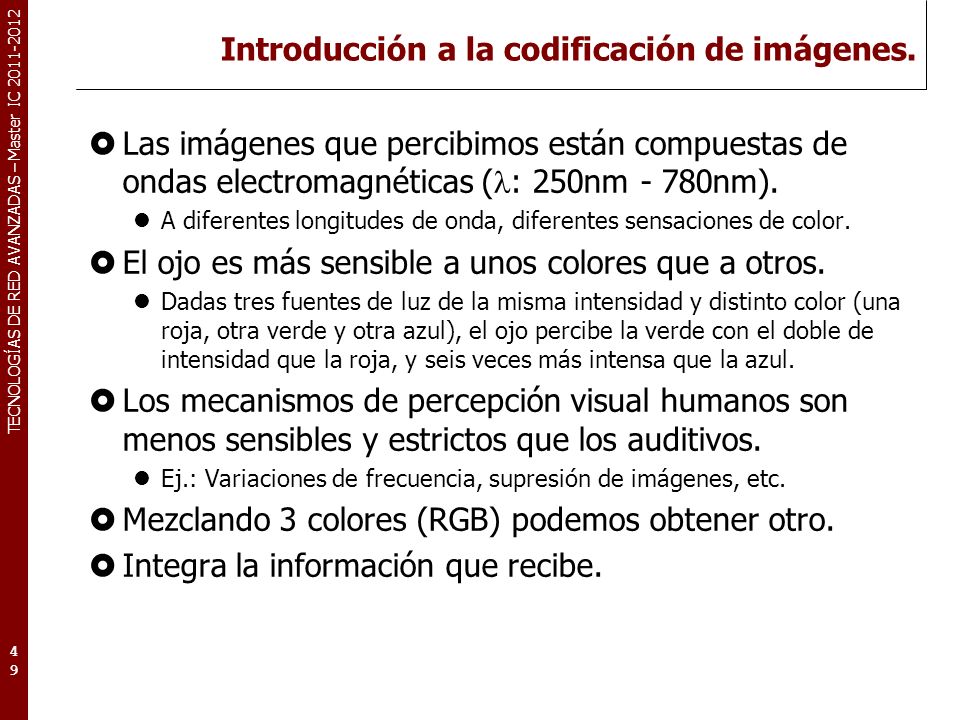

49 TECNOLOGÍAS DE RED AVANZADAS – Master IC Introducción a la codificación de imágenes. Las imágenes que percibimos están compuestas de ondas electromagnéticas ( : 250nm - 780nm). A diferentes longitudes de onda, diferentes sensaciones de color. El ojo es más sensible a unos colores que a otros. Dadas tres fuentes de luz de la misma intensidad y distinto color (una roja, otra verde y otra azul), el ojo percibe la verde con el doble de intensidad que la roja, y seis veces más intensa que la azul. Los mecanismos de percepción visual humanos son menos sensibles y estrictos que los auditivos. Ej.: Variaciones de frecuencia, supresión de imágenes, etc. Mezclando 3 colores (RGB) podemos obtener otro. Integra la información que recibe. 49

50 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura y digitalización de imagen I Las imágenes digitales están compuestas de píxels (picture element). Una cámara fotográfica digital utiliza un CCD (charge coupled device) para realizar el proceso de adquisición analógica. El CCD tiene una serie de pequeños diodos sensibles a la luz que convierten luz en cargas eléctricas (o sea, fotones en electrones). Cada diodo del CCD captura un píxel de la imagen a adquirir. Para poder situar cada píxel de la imagen (luz entrante) en su diodo correspondiente del CCD se utiliza una lente. 50 Mediante la lente se puede conseguir también realizar zoom óptico (no confundir con zoom digital)

51 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura y digitalización de imagen II Problemática del color: Si el CCD captura la luz directa que recibe de la lente, sólo tenemos la intensidad de luz, pero no su color. Añadimos un filtro (R, G ó B) a cada píxel, de manera que algunos píxels reciben sólo la luz roja, otros la verde y otros la azul. El número de píxels que reciben luz verde es el mismo que la suma de los que reciben luz roja y azul. 51 La información de color que no se ha obtenido en cada píxel se interpola directamente de sus vecinos, usando un DSP.

52 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura y digitalización de imagen III El CCD es un dispositivo analógico. Es necesario un conversor analógico digital (ADC) que obtenga la representación digital de cada píxel a partir de la señal eléctrica generada por cada diodo. Una cámara digital necesita un DSP para gestionar el funcionamiento de la cámara. Realiza el acceso y almacenamiento de fotos en memoria, el proceso de compresión, la interpolación de los colores, gestión de menús, etc. Uno de los más usados, el TMS320DSC24 de Texas Instruments, funciona a 80 Mhz y es utilizado por Kodak en sus productos. 52

53 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura y digitalización de imagen IV Codificación y recodificación. Cada muestra RGB se codifica con una cantidad de bits por componente de color (p.ej., 8 bits/componente 24 bits/muestra). A veces resulta interesante codificar el nivel de brillo de una muestra (luminancia, o componente Y) y las diferencias de color (crominancias azul, roja y verde, o componentes Cb, Cr, Cg). La conversión de RGB a YCbCr (YUV) se realiza mediante una matriz de conversión (aproximada): Y = 0.3R + 0.6G + 0.1B (Nivel de brillo o luminancia) U = B - Y (Diferencia de color azul) (equiv. Cb=U/2+128) V = R - Y (Diferencia de color rojo) (equiv. Cr=V/ ) Cada uno de los componentes se codifica con 8 bits. Y (8 bits): rango Cb (8 bits) y Cr (8 bits): rango La diferencia de color verde (Cg) es redundante y no se almacena, ya que se puede obtener a partir de la Y, la Cb y la Cr.

54 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura y digitalización de imagen V Subsampling: El ojo es más sensible a la información de luminancia que de crominancia. 54 Y Cb Cr o 576 Y o 576 Cb Cr o 576 Formato 4:4:4 Y o 576 Cb Cr o 288 Y o 576 Cb Cr o 576 Formato 4:2:0 Formato 4:2:2 Formato 4:1:1 Muestra Cr + Muestra Cb Muestra Y

55 TECNOLOGÍAS DE RED AVANZADAS – Master IC Tipos de imagen (según su resolución) La resolución de una imagen se mide según el número de píxels por lado (ancho x alto). En cámaras digitales se suele medir en Megapixels (millones de píxels por imagen) 1)Common Intermediate Format (CIF) (352x288): Utilizado habitualmente en videoconferencia (junto con Quarter CIF) 2)VGA (640x480): Usado por cámaras de baja calidad. 3)n-Megapixels: Ofrecido por cámaras de mayor calidad. A veces, la resolución real de una cámara digital no coincide con la del CCD de esa misma cámara. P.ej, una cámara de 3,3 MP ofrece una resolución de 2048x1536. Parte de la circuitería del CCD que transporta los datos al ADC está situada en determinados diodos que no pueden ser usados. 55

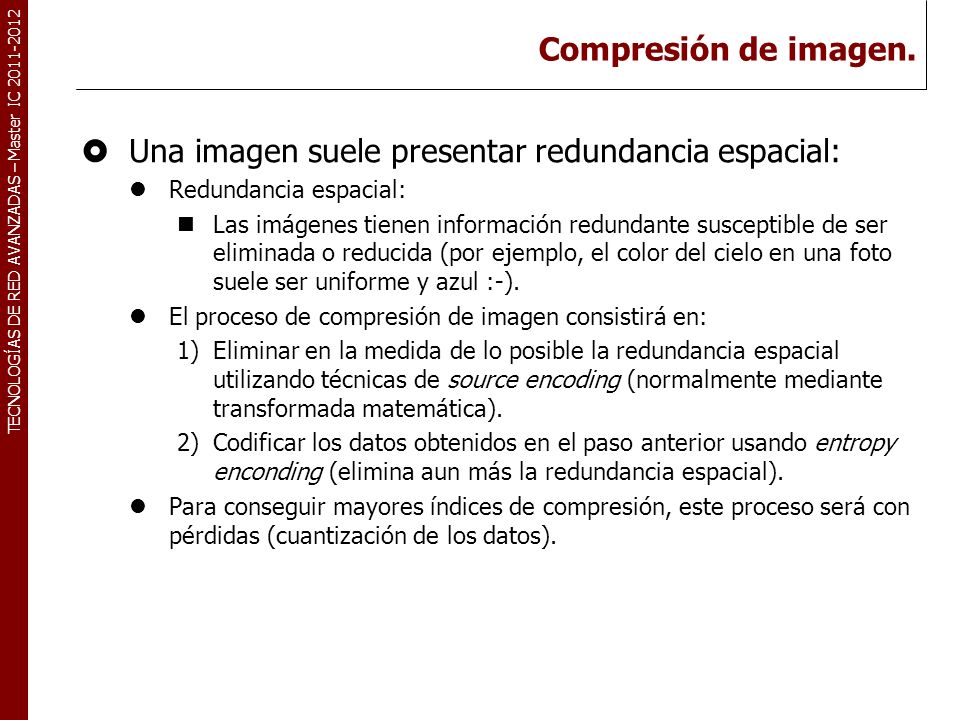

56 TECNOLOGÍAS DE RED AVANZADAS – Master IC Compresión de imagen. Una imagen suele presentar redundancia espacial: Redundancia espacial: Las imágenes tienen información redundante susceptible de ser eliminada o reducida (por ejemplo, el color del cielo en una foto suele ser uniforme y azul :-). El proceso de compresión de imagen consistirá en: 1)Eliminar en la medida de lo posible la redundancia espacial utilizando técnicas de source encoding (normalmente mediante transformada matemática). 2)Codificar los datos obtenidos en el paso anterior usando entropy enconding (elimina aun más la redundancia espacial). Para conseguir mayores índices de compresión, este proceso será con pérdidas (cuantización de los datos). 56

57 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

58 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia espacial: JPEG Es un estándar ISO (91) cuyo origen proviene del grupo JPEG (Joint Photographic Expert Group). Codifica imágenes de tono-continuo Dispone de cuatro modos de operación (incluyendo codificación sin perdidas). Se definen una serie de parámetros que permiten codificar las imágenes para obtener una gran variedad de calidades de compresión. Factor de compresión ronda 20:1* Es un sistema de codificación simétrico. Forma parte de otros estándares de compresión de secuencias de vídeo (MPEG y H.26*). 58

59 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG (pasos) Codificación JPEG en modo secuencial con pérdidas Paso 1: Preparación de la imagen. No define el formato de imagen original. Podría ser RGB, YUV, YIQ, YCrCb, etc. Convierte la imagen a formato YCbCr utilizando una reducción de color 4:1:1 (sub-sampling) Ej.: RGB 640x480 (VGA): Y (640x480), Cb y Cr (320x240) Se divide la imagen en bloques de 8x8 elementos Ej. anterior: 4800 bloques Y, 1200 Cb y 1200 Cr. 59 Prep. de bloques DCTCuantiz. Tabla Run Length Huffman Tabla Imagen original (RGB) Imagen codificada Codificación fuenteCodificación entrópica

60 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Transformada DCT Paso 2: Transformada discreta del coseno (DCT). Transforma un dominio de amplitudes al dominio de la frecuencia. Las componentes frecuenciales más altas son susceptibles de ser eliminadas (percepción visual) Se aplica esta transformada a cada bloque de 8x8 obteniendo la matriz de coeficientes DCT asociada Componente (0,0): el nivel de continua DC del bloque (Media) 60 Fx Fy Coeficiente DCT Transformada DCT x y Amplitud

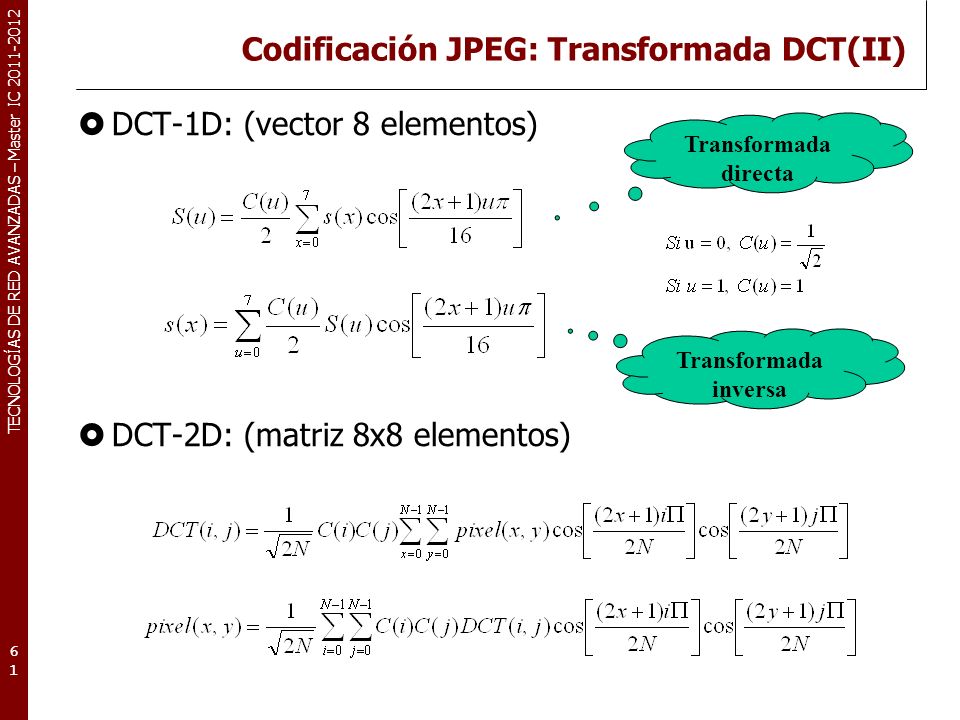

61 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Transformada DCT(II) DCT-1D: (vector 8 elementos) DCT-2D: (matriz 8x8 elementos) 61 Transformada directa Transformada inversa

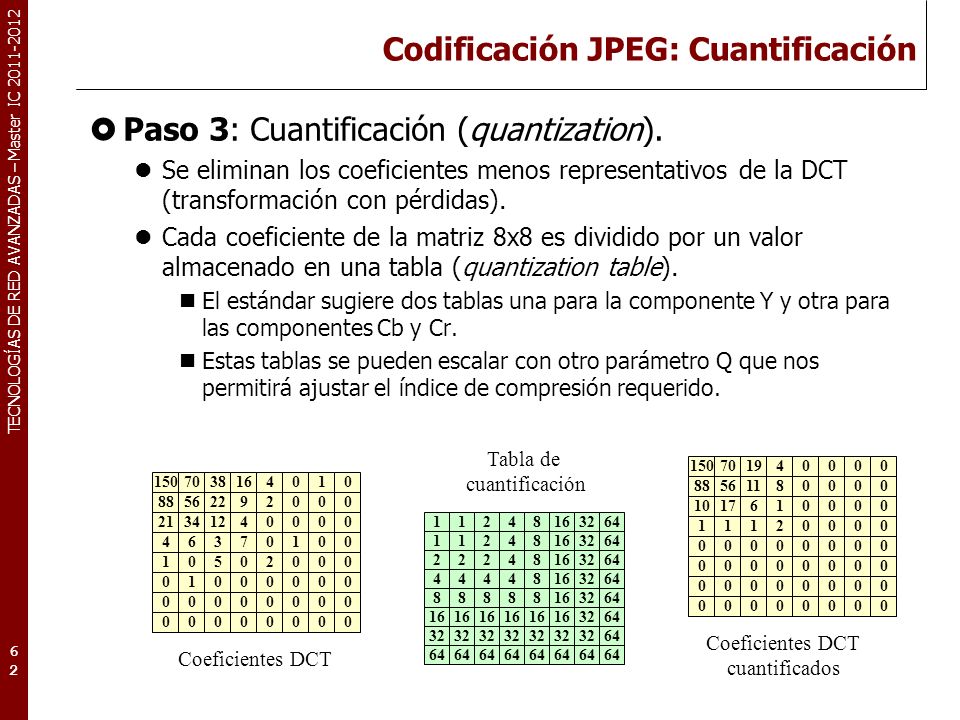

62 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Cuantificación Paso 3: Cuantificación (quantization). Se eliminan los coeficientes menos representativos de la DCT (transformación con pérdidas). Cada coeficiente de la matriz 8x8 es dividido por un valor almacenado en una tabla (quantization table). El estándar sugiere dos tablas una para la componente Y y otra para las componentes Cb y Cr. Estas tablas se pueden escalar con otro parámetro Q que nos permitirá ajustar el índice de compresión requerido Coeficientes DCT Tabla de cuantificación Coeficientes DCT cuantificados

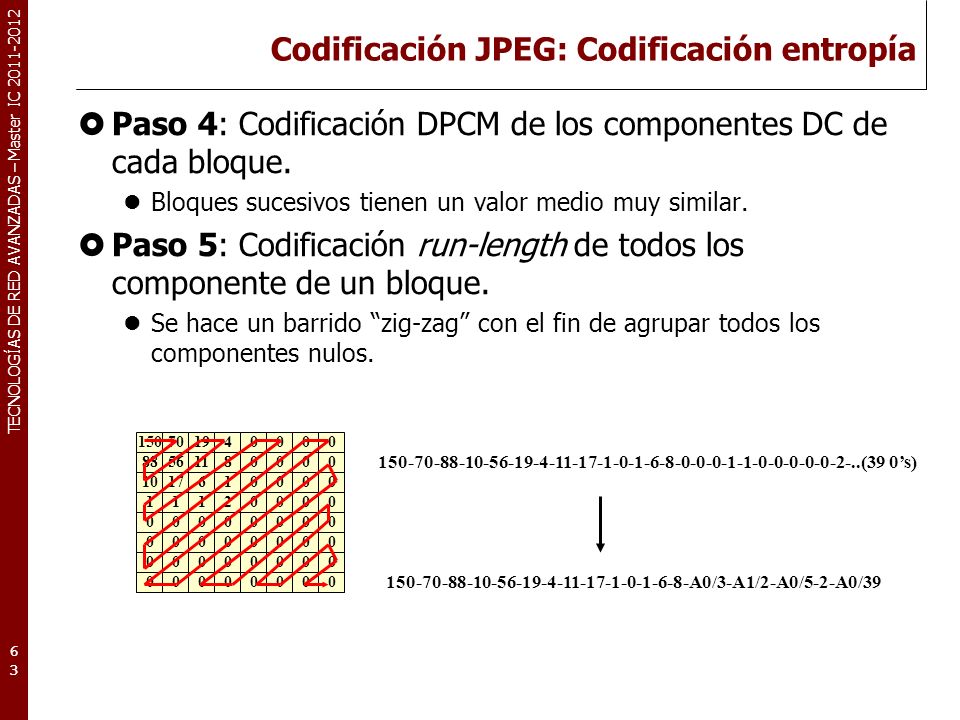

63 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Codificación entropía Paso 4: Codificación DPCM de los componentes DC de cada bloque. Bloques sucesivos tienen un valor medio muy similar. Paso 5: Codificación run-length de todos los componente de un bloque. Se hace un barrido zig-zag con el fin de agrupar todos los componentes nulos (39 0s) A0/3-A1/2-A0/5-2-A0/39

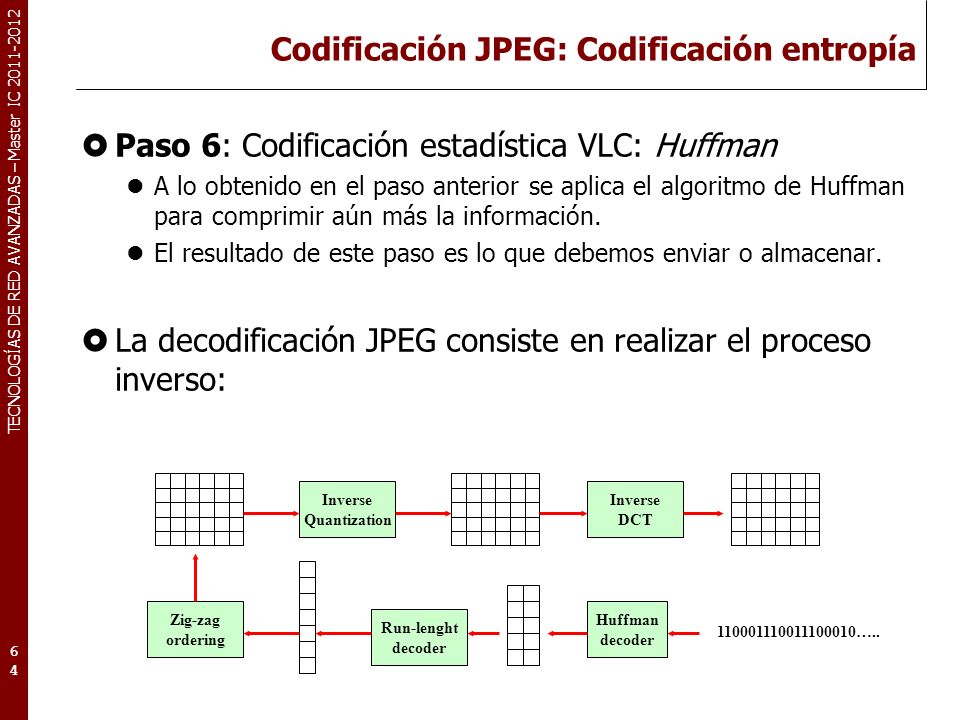

64 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Codificación entropía Paso 6: Codificación estadística VLC: Huffman A lo obtenido en el paso anterior se aplica el algoritmo de Huffman para comprimir aún más la información. El resultado de este paso es lo que debemos enviar o almacenar. La decodificación JPEG consiste en realizar el proceso inverso: ….. Huffman decoder Run-lenght decoder Zig-zag ordering Inverse Quantization Inverse DCT

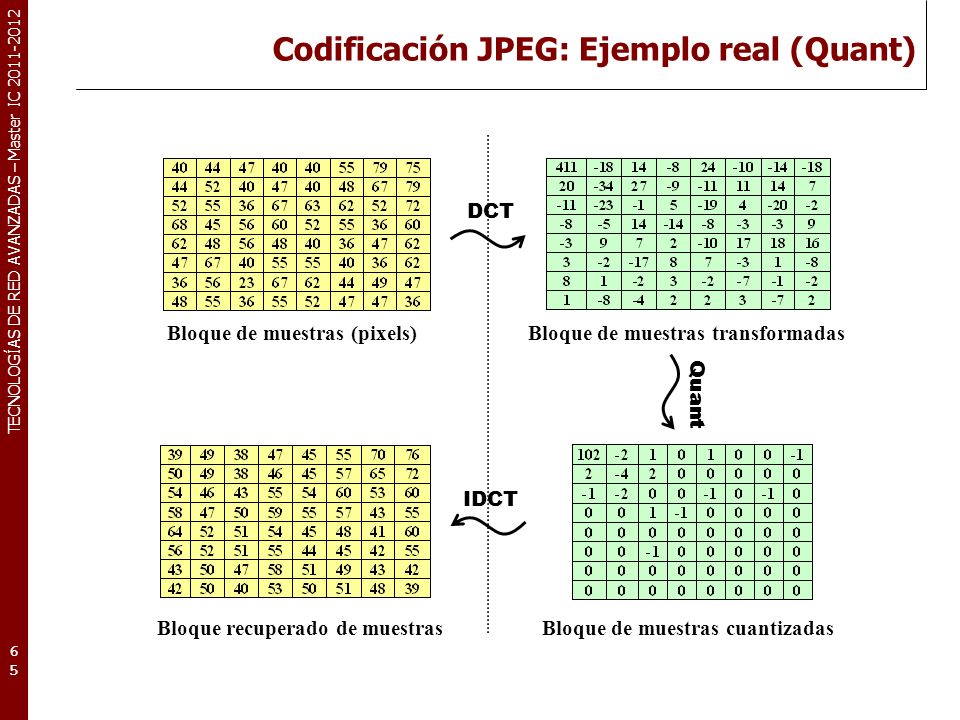

65 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Ejemplo real (Quant) 65 DCT Bloque de muestras (pixels)Bloque de muestras transformadas IDCT Bloque de muestras cuantizadasBloque recuperado de muestras Quant

66 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Ejemplo real I (RLE+VLC) 66 Bloque de muestras cuantizadas Codificación RLE+VLC de los coeficientes cuantizados Paso 1. Se codifica la DC usando codificación diferencial DPCM Si DC Bloque anterior es 98 codificar Se codifica como: Num. bits necesarios (tabla VLC) + codif + signo DC se codifica como: Tabla para la DC

67 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Ejemplo real II (RLE+VLC) 67 Paso 2: Se codifica en zig-zag pares Tabla para pares Bloque de muestras cuantizadas Parte del bloque codificado con VLC Existe código de escape: RRRR RR NNNN NNNN

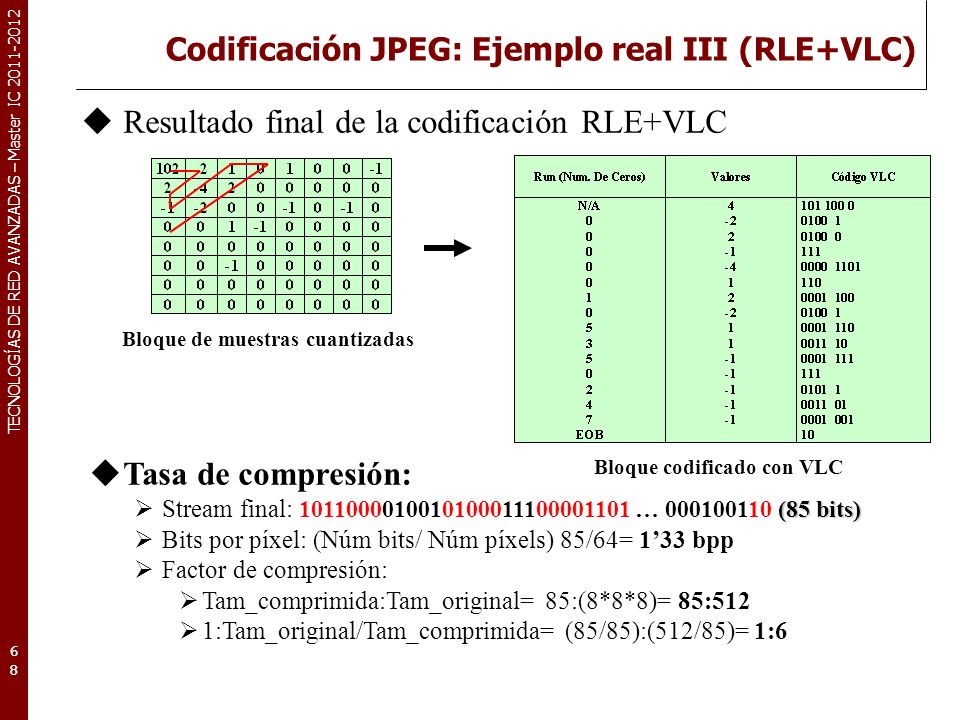

68 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Ejemplo real III (RLE+VLC) 68 Bloque de muestras cuantizadas Resultado final de la codificación RLE+VLC Bloque codificado con VLC Tasa de compresión: (85 bits) Stream final: … (85 bits) Bits por píxel: (Núm bits/ Núm píxels) 85/64= 133 bpp Factor de compresión: Tam_comprimida:Tam_original= 85:(8*8*8)= 85:512 1:Tam_original/Tam_comprimida= (85/85):(512/85)= 1:6

69 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación JPEG: Ejemplo real IV (Calidad) 69 Medida objetiva del error: MSE (Mean Square Error) Medida objetiva de la calidad: PSNR (Peak SNR) Valores del ejemplo: MSE = 4953 PSNR = 3118 dB Bloque de muestras (pixels) Bloque recuperado de muestras

70 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

71 TECNOLOGÍAS DE RED AVANZADAS – Master IC JPEG escalado Motivación Fundamentos del JPEG escalado Compatibilidad con JPEG estándar Cuantificación variable Resultados

72 TECNOLOGÍAS DE RED AVANZADAS – Master IC Motivación Utilización de tamaño de bloque mayor: NxN. Mayor compactación de energía pero mayor tiempo de cálculo. Descartar coeficientes de alta frecuencia hasta quedarse con sólo una submatriz de 8x8.

73 TECNOLOGÍAS DE RED AVANZADAS – Master IC Fundamentos del JPEG escalado División de la imagen en bloques de NxN puntos conservando sólo los 8x8 primeros coeficientes. Utilización de la DCT recortada de N a 8, modificada. Utilización de nuevas matrices de cuantificación. Elección de N=16.

74 TECNOLOGÍAS DE RED AVANZADAS – Master IC El proceso de codificación/decodificación JPEG escalado Bloques de 16x16 Imagen IDCT 16x168x8 a 16x16 Descuanti-Decodifica. de entropía Decodificador de JPEG escalado Imagen comprimida ficador IDCT 16x16 recortada Bloques de 16x16 Imagen comprimida FDCT 16x1616x16 a 8x8 Cuantifi- cador Codificador de entropía Codificador de JPEG escalado FDCT 16x16 recortada

75 TECNOLOGÍAS DE RED AVANZADAS – Master IC Original Tasa K Compresión 78:1 Tasa K JPEG estándarJPEG escalado Ejemplo de compresión JPEG escalado

76 TECNOLOGÍAS DE RED AVANZADAS – Master IC Original Tasa K Compresión 128:1 Tasa K JPEG estándarJPEG escalado Ejemplo de compresión JPEG escalado (continuación)

77 TECNOLOGÍAS DE RED AVANZADAS – Master IC Compatibilidad con JPEG estándar Aunque el bloque de imagen es de 16x16 el de coeficientes es de 8x8 puntos. Los coeficientes obtenidos se escalan para que estén en el rango de los que se obtienen en una DCT de 8x8. Las funciones básicas son similares. Se incluye información de tamaño real de la imagen, mediante códigos definidos para extensiones.

78 TECNOLOGÍAS DE RED AVANZADAS – Master IC Comparación de la DCT de 8 y 16 puntos Funciones básicas de las DCT de 8 y 16 puntos

79 TECNOLOGÍAS DE RED AVANZADAS – Master IC Mezcla de formatos ImagenLeída comoSe obtiene JPEG estándar JPEG escalado JPEG estándar JPEG escalado

80 TECNOLOGÍAS DE RED AVANZADAS – Master IC Cuantificación variable En el proceso de cuantificación se consigue la compresión a base de anular coeficientes Para conseguir más ceros hay que incrementar los valores Qvu, lo que afecta a todos los bloques

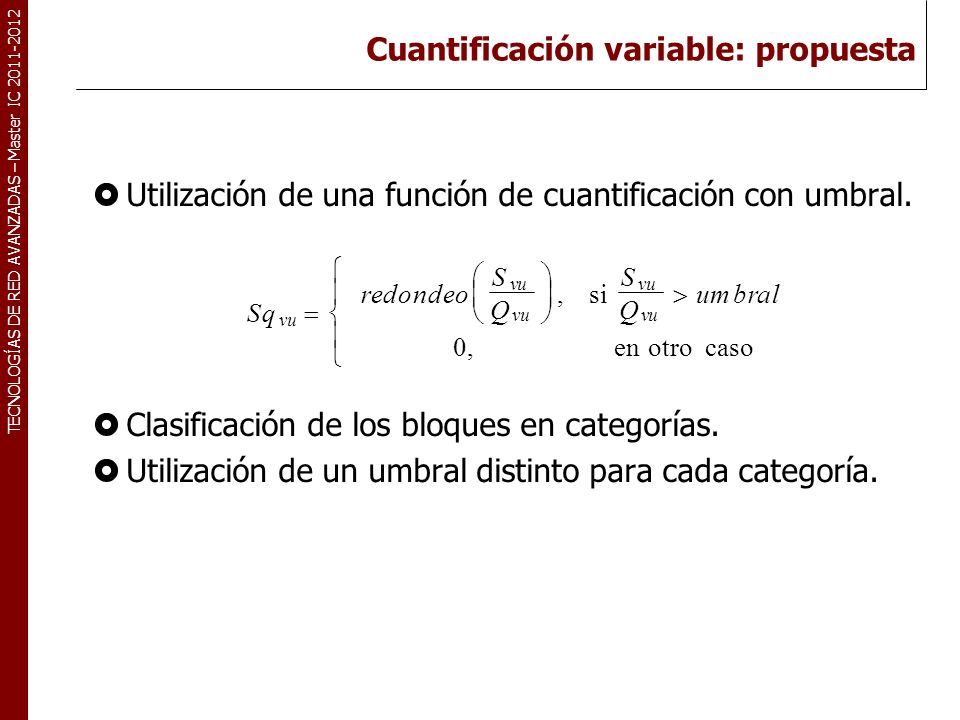

81 TECNOLOGÍAS DE RED AVANZADAS – Master IC Cuantificación variable: propuesta Utilización de una función de cuantificación con umbral. Clasificación de los bloques en categorías. Utilización de un umbral distinto para cada categoría. Sq vu redondeo S vu Q vu,si S vu Q vu umbral 0,enotrocaso

82 TECNOLOGÍAS DE RED AVANZADAS – Master IC Ejemplo de clasificación de bloques y asignación de umbrales Zona 1: Hasta 47 ceros Umbral 1,0 Zona 3: de 56 a 59 ceros Umbral 2,5 Zona 4: de 60 a 63 ceros Umbral 1,0 Zona 2: de 48 a 55 ceros Umbral 1,5

83 TECNOLOGÍAS DE RED AVANZADAS – Master IC Ejemplo de cuantificación adaptativa: detalle de la cara de Lena Sin cuantificación adaptativa Con cuantificación adaptativa

84 TECNOLOGÍAS DE RED AVANZADAS – Master IC Ejemplo de cuantificación adaptativa: detalle del sombrero de Lena Sin cuantificación adaptativa Con cuantificación adaptativa

85 TECNOLOGÍAS DE RED AVANZADAS – Master IC Resultados Detalle de la cara de Lena a 0.25 bpp JPEG escalado con cuantificación adaptativa JPEG escaladoJPEG estándar

86 TECNOLOGÍAS DE RED AVANZADAS – Master IC Detalle de la cara de Lena a 0.15 bpp JPEG escalado con cuantificación adaptativa JPEG escaladoJPEG estándar

87 TECNOLOGÍAS DE RED AVANZADAS – Master IC Relación Señal-Ruido para distintas tasas de bits de la imagen Lena

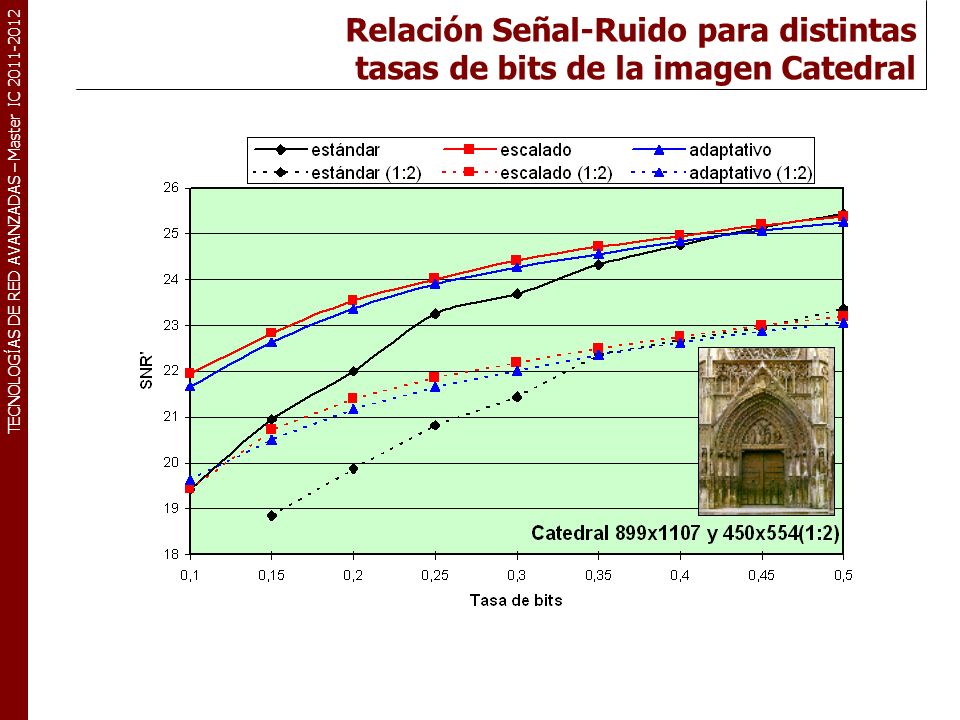

88 TECNOLOGÍAS DE RED AVANZADAS – Master IC Relación Señal-Ruido para distintas tasas de bits de la imagen Catedral

89 TECNOLOGÍAS DE RED AVANZADAS – Master IC Relación del SNR de las imágenes con JPEG escalado y adaptativo frente al estándar

90 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

91 TECNOLOGÍAS DE RED AVANZADAS – Master IC Introducción Una secuencia de vídeo es una sucesión de imágenes que producen sensación de movimiento. El proceso completo de transmisión de vídeo con compresión consiste en: Adquisición del vídeo a transmitir. Captura analógica de la secuencia de imágenes. Digitalización del vídeo. (Re)codificación y subsampling de las muestras. Típicamente se pasa de RGB a YCbCr Subsampling de la crominancia (de 4:4:4 a 4:2:0 ó 4:2:2) Compresión del vídeo. Transmisión progresiva del vídeo comprimido (a ser posible usando protocolos con soporte multimedia) 91

92 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura de vídeo analógico Las imágenes (dos dimensiones) son convertidas en una señal analógica. Se capturan las imágenes a intervalos regulares. Cada imagen (cuadro o frame) es barrida calculando la intensidad de cada punto (B&W). Para reproducir la imagen se realiza el proceso inverso. 92 Líneas de barrido Líneas de barrido mostradas t a Lentes Placa de barrido

93 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura de vídeo analógico II La captura (y reproducción) de imágenes en color es muy similar a la de blanco y negro. En este caso se utilizan tres haces de barrido (RGB). Conversión RGB a YUV (compatibilidad con señales B&W). 93 Y: Luminancia (intensidad). U y V: Diferencias de color. El ojo humano es más sensible a la intensidad (brillo) que a la información de color (sub- sampling). Y: Luminancia (intensidad). U y V: Diferencias de color. El ojo humano es más sensible a la intensidad (brillo) que a la información de color (sub- sampling). Lentes Placa de barrido t a Divisor Filtros t a t a R G B Cámara Demod. Conv. CRT TV Color R G B Y+C Filtro CRT TV B&W YY+C G B R Y U V C ModuladorCodificador

94 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura de vídeo analógico III Parámetros de barrido: Relación de aspecto (ancho:alto): 4:3 Existen distintos estándares: NTSC (Usa y Japón): 525 líneas, 30 frames/s PAL/SECAM (Resto): 625 líneas, 25 frames/s. Algunas líneas (superiores e inferiores) no son visibles. Durante el retorno vertical, se puede insertar información adicional (teletexto). Barrido entrelazado y progresivo. Entrelazado. Cada cuadro se representa con dos campos sucesivos (uno con las líneas impares y otro con las pares) (60 c/s ó 50 c/s). 94

95 TECNOLOGÍAS DE RED AVANZADAS – Master IC Captura de vídeo analógico IV Parpadeo de imagen (flicker) Efecto que aparece cuando la imagen no es refrescada con suficiente rapidez. La retina mantiene una imagen durante un tiempo antes de que desaparezca. Valor mínimo: 50 imágenes/segundo Continuidad de movimiento. Viene determinada por el número de cuadros diferentes por segundo. No se recomienda utilizar menos de 25 cuadros/s. Ancho de banda de una señal de vídeo analógico: 6 MHz. 95

96 TECNOLOGÍAS DE RED AVANZADAS – Master IC Digitalización ITU-R (CCIR-601): Estándar para la digitalización de señales de TV. Define los parámetros de muestreo, cuantificación, barrido y resolución de imagen que se deben tomar para digitalizar una señal de TV analógica. Parámetros de barrido: Dos formatos (NTSC y PAL/SECAM) 525 líneas y 858 muestras/línea - 30 frames/seg. 625 líneas y 864 muestras/línea - 25 frames/seg. Las muestras corresponden a la luminancia (Y): Intensidad de luz de cada pixel (cantidad de blanco). Las diferencias de color Cr (U) y Cb (V) se muestrean a la mitad (429/línea, 432/línea): Sub-sampling 4:2:2. 96

97 TECNOLOGÍAS DE RED AVANZADAS – Master IC Digitalización II Cada línea tiene una zona visible (línea activa). Este estándar define una línea activa de 720 pixels. Se define un número de líneas visibles por cuadro: 480 (NTSC), 576 (PAL/SECAM). Barrido entrelazado: Un cuadro (frame) está formado por dos campos: El primero con las líneas impares y el segundo con las pares. Frecuencia de muestreo única. 525x858x30* = 625x864x25 = 13,5 MHz. 97 Línea completa Línea activa 720 muestreos Tiempo

98 TECNOLOGÍAS DE RED AVANZADAS – Master IC Digitalización III Codificación y recodificación. Cada muestra RGB se codifica con 24 bits/color. La conversión de RGB a YCbCr (YUV) se realiza mediante una matriz de conversión (aproximada): Y = 0.3R + 0.6G + 0.1B U = B - Y (Diferencia de color azul) (equiv. Cb=U/2+128) V = R - Y (Diferencia de color rojo) (equiv. Cr=V/ ) Cada uno de los componentes se codifica con 8 bits. Y (8 bits): rango Cb (8 bits) y Cr (8 bits): rango R G B o 576 Y o 576 Cb Cr o 576 Subsampling 4:2:2

99 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: RGB 99

100 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: YCbCr

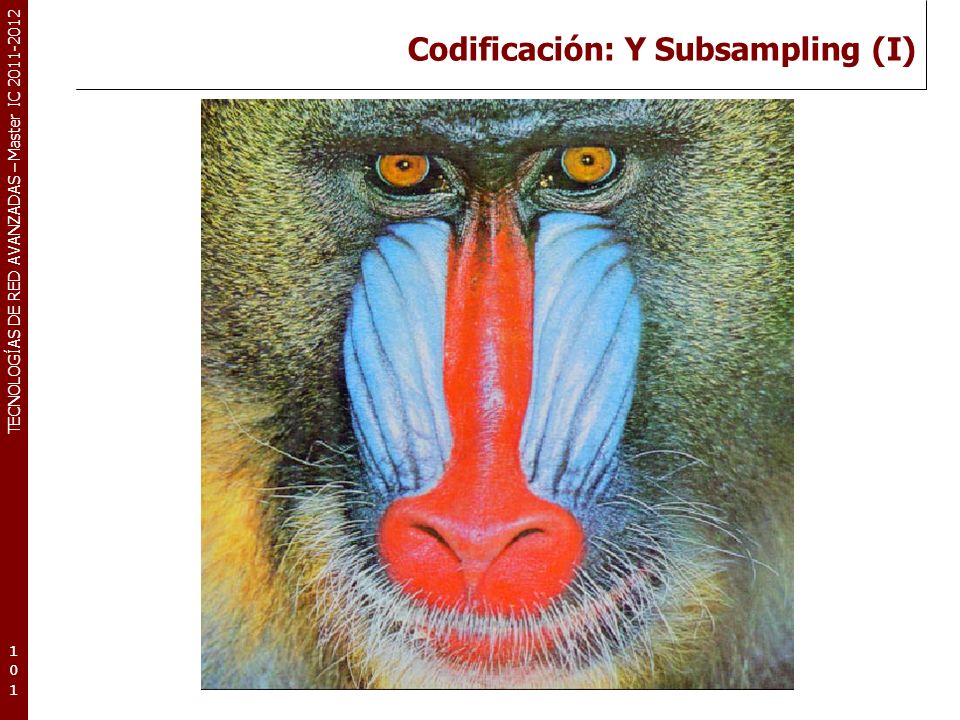

101 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: Y Subsampling (I)

102 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: Y Subsampling x2 (II)

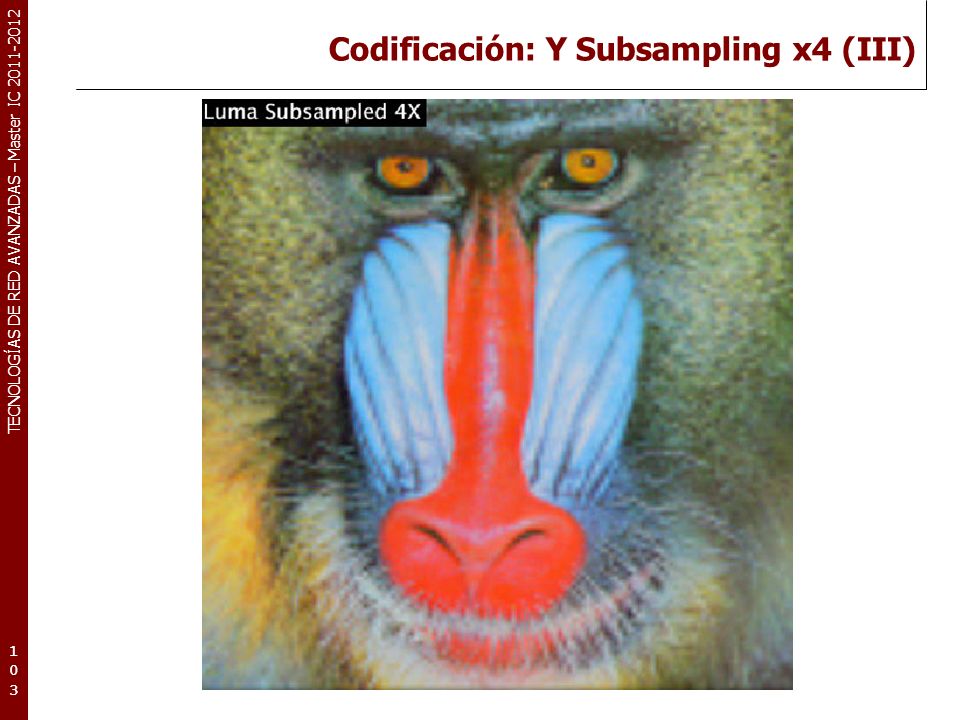

103 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: Y Subsampling x4 (III)

104 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: Y Subsampling x8 (IV)

105 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: CbCr Subsampling (V)

106 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: CbCr Subsampling x2 (VI)

107 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: CbCr Subsampling x4 (VII)

108 TECNOLOGÍAS DE RED AVANZADAS – Master IC Codificación: CbCr Subsampling x8 (VIII)

109 TECNOLOGÍAS DE RED AVANZADAS – Master IC Tipos de vídeo (según su calidad) La percepción de calidad de una señal de vídeo se basa en tres parámetros: La resolución de las imágenes. La frecuencia de reproducción (cuadros/s.). El tipo de barrido (progresivo o entrelazado) Televisión de alta definición (HDTV). Existen diferentes variantes acerca HDTV. 1920x1080/60, 1920x1080/30-24, 1280x720/30-24 Relación de aspecto 16:9 Vídeo digital profesional (studio-quality). Estándar ITU-R (CCIR-601) de vídeo digital

110 TECNOLOGÍAS DE RED AVANZADAS – Master IC Tipos de vídeo (según su calidad) Vídeo de difusión (TV broadcast). Difusión de señales de televisión analógicas. Estándares NTSC y PAL/SECAM. Reproductor de Vídeo (VCR-quality). Grabación de vídeo analógico (en VHS) Menor resolución de imagen (la mitad de PAL/SECAM). Videoconferencia (Low-speed). Tasas de bits pequeñas (alrededor de 128 Kbps) Resolución de imagen 4 veces inferior al vídeo digital. ITU-TS H.261: Common Intermediate Format (CIF) 352x288 La secuencia de cuadros/s se reduce entre 5 y

111 TECNOLOGÍAS DE RED AVANZADAS – Master IC Parámetros específicos de red I Lo que debe suministrar una red para el envío en tiempo real de una secuencia de vídeo. Tasa de bits

112 TECNOLOGÍAS DE RED AVANZADAS – Master IC Parámetros específicos de red II Retardo y varianza del retardo. Normalmente se envían una secuencia de vídeo sincronizada con el audio correspondiente. La sincronización es muy importante y necesaria desde HDTV hasta VCR. En Videoconferencia no es tan importante ya que la imagen no es continua (pocos cuadros/s). En estos casos, los requerimientos para estos parámetros los impone el audio (más sensible). Valores indicativos para la varianza del retardo: HDTV: 50 ms. Vídeo difusión: 100 ms. Videconferencia: 400 ms

113 TECNOLOGÍAS DE RED AVANZADAS – Master IC Parámetros específicos de red III Tasa de error. El vídeo comprimido es más sensible a los errores. La degradación de la calidad de vídeo percibida depende: BER de la red Del tipo de error (simple, ráfaga, bloque, etc.) Donde se produce ese error. El índice de compresión de vídeo. Mecanismos de recuperación ante errores: Técnicas de protección de la señal. –FEC (Forward Correction Codes). –Marcas de resincronización. –Reversible VLC. –Técnicas de paquetización. Ocultación de errores (error concealment) –Cuando se pierden bloques o llegan demasiado tarde. –Técnicas de extrapolación e interpolación de cuadros

114 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

115 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia temporal Se basa en la similitud de cuadros sucesivos en una secuencia de vídeo. Ej.: Secuencias de plano estático. Se utilizan técnicas de codificación diferencial o transformada 3D Sólo se codificarán las diferencias entre cuadros sucesivos (DPCM). La reconstrucción de un cuadro puede estar basado en otro(s) anterior(es). Un algoritmo típico de eliminación de redundancia temporal (motion compensation) es el que emplea MPEG

116 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia temporal (MPEG-1) Cuadros de referencia y cuadros auto-contenidos Si F1 lo usamos para construir F2, se dice que F1 es un cuadro de referencia (reference frame). Si un cuadro no se construye a partir de ningún otro, se dice que es auto-contenido (intracoded frame) Normalmente estos sirven de referencia para otros. Macrobloques (macroblocks) 16x16 pixels (6 bloques de 8x8: 4Y,1U y 1V) F1F2F3

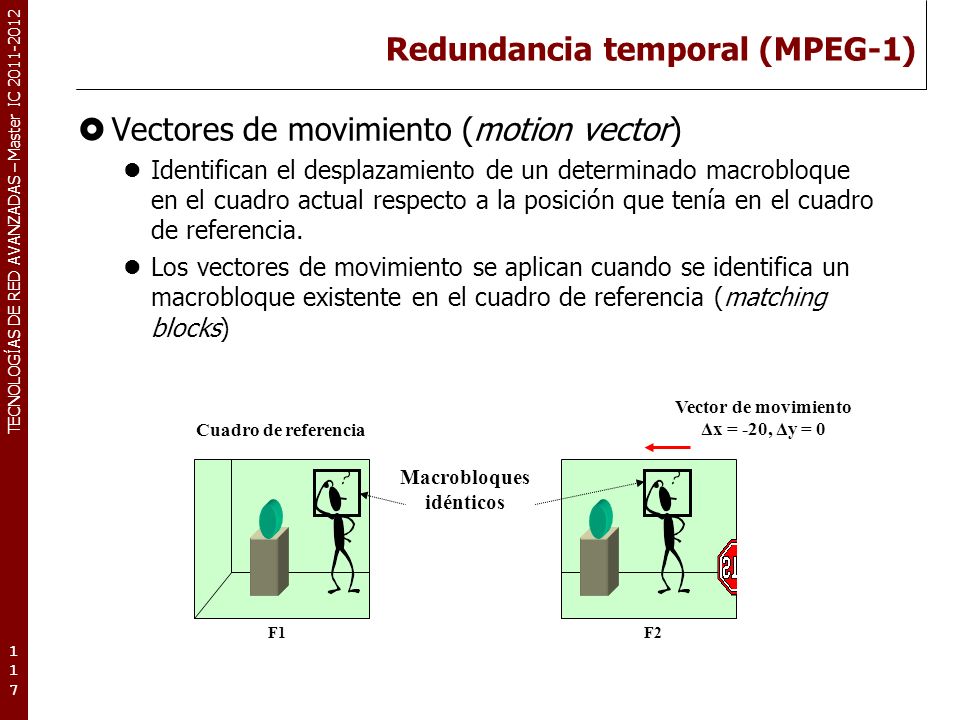

117 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia temporal (MPEG-1) Vectores de movimiento (motion vector) Identifican el desplazamiento de un determinado macrobloque en el cuadro actual respecto a la posición que tenía en el cuadro de referencia. Los vectores de movimiento se aplican cuando se identifica un macrobloque existente en el cuadro de referencia (matching blocks) F1F2 Macrobloques idénticos Vector de movimiento Δx = -20, Δy = 0 Cuadro de referencia

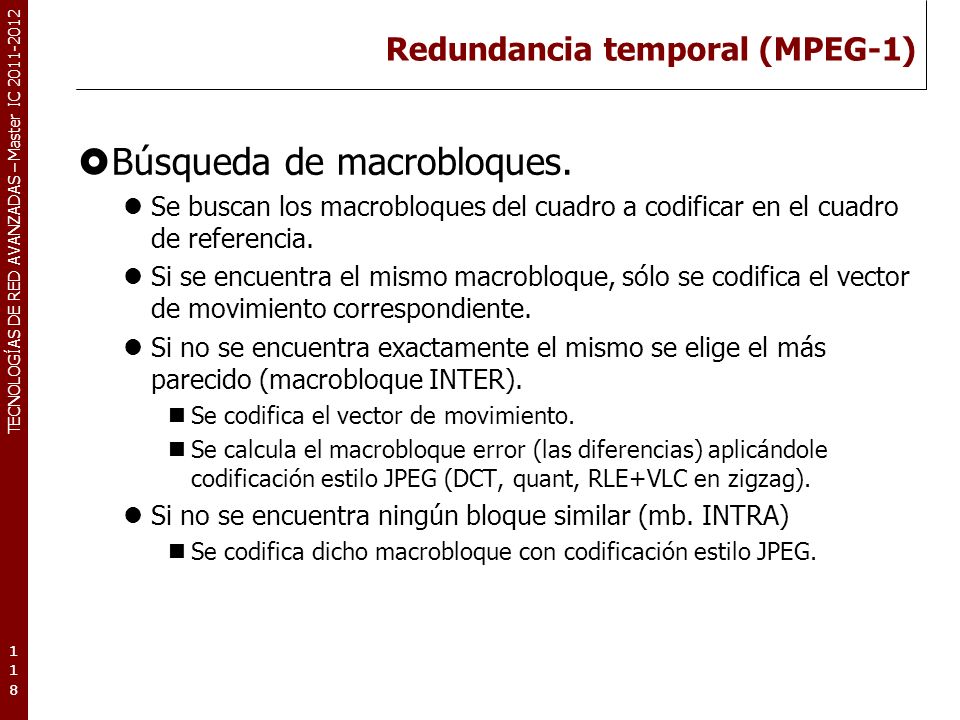

118 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia temporal (MPEG-1) Búsqueda de macrobloques. Se buscan los macrobloques del cuadro a codificar en el cuadro de referencia. Si se encuentra el mismo macrobloque, sólo se codifica el vector de movimiento correspondiente. Si no se encuentra exactamente el mismo se elige el más parecido (macrobloque INTER). Se codifica el vector de movimiento. Se calcula el macrobloque error (las diferencias) aplicándole codificación estilo JPEG (DCT, quant, RLE+VLC en zigzag). Si no se encuentra ningún bloque similar (mb. INTRA) Se codifica dicho macrobloque con codificación estilo JPEG

119 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia temporal (MPEG-1) Tipos de cuadros I (Intracoded frames): Cuadro codificado usando JPEG (autocontenido). P (Predictive frames): Cuadro basado en las diferencias respecto a un cuadro de referencia anterior (tipo I). B (Bidirectional frames): Cuadros basados en la interpolación de un cuadro anterior y otro posterior en la secuencia (tipo I o P) F1F2F3 Cuadro de tipo I autocontenido Cuadro de tipo B basado en F1 y F3 Cuadro de tipo P basado en F1 Macrobloque encontrado!! Macrobloque encontrado!!

120 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia temporal (MPEG-1) Secuencias de cuadros (Group Of Pictures) Los cuadros de tipo I son los menos comprimidos, a continuación los de tipo P y por último los que más compresión obtiene son los de tipo B. Secuencias típicas: IBBBPBBBI IBBPBBPBBI (PAL) IBBPBBPBBPBBI (NTSC) IBBPBBPBBI

121 TECNOLOGÍAS DE RED AVANZADAS – Master IC Redundancia temporal (MPEG-1) La importancia de los cuadros de tipo I. En un sistema de vídeo es habitual el usar los controles de avance, retroceso, pausa, etc. Si queremos detener la secuencia de vídeo, necesitamos encontrar el último cuadro I para reconstruir el cuadro donde se ha detenido la imagen. Sirven como puntos de sincronización. Se estima que deben aparecer al menos un cuadro I cada ms. Si se está difundiendo una secuencia de vídeo comprimida (TV broadcast, videoconferencia, etc) Permite engancharse rápidamente y recuperarse ante la recepción de algún cuadro dañado

122 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU

123 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estimación de movimiento: Algoritmos La parte más costosa de la estimación de movimiento corresponde a los algoritmos de búsqueda de macrobloques en el cuadro(s) de referencia. Provoca codificación asimétrica Los algoritmos más conocidos son los siguientes: Búsqueda completa (Full-Search). TTS (Three-Step Search) Búsqueda logarítmica. Búsqueda en cruz (Cross-Search) OTS (One-at-a-Time Search) Vecinos más próximos (Nearest Neighbours Search) Búsqueda jerárquica

124 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estimación de movimiento. Se define una función de coste que calcula el error entre dos macrobloques, por ejemplo, SAE (Sum of Absolute Errors)* : (i,j) está definido dentro del área de búsqueda (NxM) determina las dimensiones del macrobloque. C(i,j) y R(i,j) definen los pixels del macrobloque actual y referencia respectivamente. Las coordenadas (i,j) que menor SAE exhiban determinarán el vector de movimiento del macrobloque actual (*) Más conocido como SAD (Sum of Absolute Differences)

125 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos: Full Search. Examina todos los puntos del área de búsqueda (+/- p) Complejidad computacional por macrobloque: Número total de posiciones: (2p + 1) 2 Cada posición (i,j), MxN pixels. Cada pixel requiere: 1 resta, 1 suma y 1 valor absoluto. Complejidad (secuencia IxJ F fps) Ejemplo: Broadcast TV (I=720, J=480, F=30, N=M=16) Coste de este algoritmo: GOPS (p=15) ó 6.99 GOPS (p=7)

126 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos: Three-Step Search. Coste: Examina puntos 1.02 GOPS (p=15) ó 770 MOPS (p=7) MV: (7,-3) (-7,-7)(0,-7)(7,-7) (-7,7) (0,7)(7,7) Busca en la posición (0,0) 2.S=2 N-1 (step size) 3.Busca 8 posiciones a +/-S píxeles alrededor de (0,0) 4.De las nueva posiciones elige aquella con el SAD menor. 5.S=S/2 y el nuevo origen de búsqueda el punto obtenido en 4. 6.Repetir pasos 3-5 hasta que S=1. 1.Busca en la posición (0,0) 2.S=2 N-1 (step size) 3.Busca 8 posiciones a +/-S píxeles alrededor de (0,0) 4.De las nueva posiciones elige aquella con el SAD menor. 5.S=S/2 y el nuevo origen de búsqueda el punto obtenido en 4. 6.Repetir pasos 3-5 hasta que S=1.

127 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos: Búsqueda logarítmica. Coste: Examina 20 puntos 616 MOPS (p=7 y N=2) (-7,-7)(0,-7)(7,-7) (-7,7) (0,7)(7,7) MV: (5,-3) 1.Busca en la posición (0,0) y establece S=N (step size) 2.Selecciona 4 posiciones a S píxeles del origen en los ejes X e Y. 3.Calcula la posición que ofrece el menor SAD, fijándola como el nuevo origen de la búsqueda 4.Si esta posición es la central de las 5 seleccionadas S=S/2 5.Si S=1 ir al paso 6, sino ir al paso 2. 6.Selecciona el origen actual y las 8 posiciones de alrededor, y calcula aquella que minimiza el SAD 1.Busca en la posición (0,0) y establece S=N (step size) 2.Selecciona 4 posiciones a S píxeles del origen en los ejes X e Y. 3.Calcula la posición que ofrece el menor SAD, fijándola como el nuevo origen de la búsqueda 4.Si esta posición es la central de las 5 seleccionadas S=S/2 5.Si S=1 ir al paso 6, sino ir al paso 2. 6.Selecciona el origen actual y las 8 posiciones de alrededor, y calcula aquella que minimiza el SAD

128 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos: Búsqueda en cruz (Cross Search) Coste: Examina puntos 523 MOPS (p=7) MV: (-3,-5) (-7,-7)(0,-7)(7,-7) (-7,7) (0,7)(7,7) Establece el origen en la posición (0,0). S=2 N-1 (step size) 2.Selecciona 4 posiciones a +/-S píxeles del origen formando una cruz (X) y el propio origen. 3.Calcula la posición que ofrece el menor SAE, fijándola como el nuevo origen de la búsqueda 4.Si (S>1) entonces S=S/2 y va al punto 2. Sino ir al punto 5. 5.Si la mejor posición está en el punto superior izquierda o inferior derecha de la X, evaluar 4 puntos más en forma de X a una distancia de +/-1 pixel. Sino hacer lo mismo pero con los 4 puntos distribuidos en +. 1.Establece el origen en la posición (0,0). S=2 N-1 (step size) 2.Selecciona 4 posiciones a +/-S píxeles del origen formando una cruz (X) y el propio origen. 3.Calcula la posición que ofrece el menor SAE, fijándola como el nuevo origen de la búsqueda 4.Si (S>1) entonces S=S/2 y va al punto 2. Sino ir al punto 5. 5.Si la mejor posición está en el punto superior izquierda o inferior derecha de la X, evaluar 4 puntos más en forma de X a una distancia de +/-1 pixel. Sino hacer lo mismo pero con los 4 puntos distribuidos en +.

129 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos: OTS (One-at-a-Time Search) Coste: Examina 12 puntos 369 MOP MV: (-4,-3) (-7,-7)(0,-7)(7,-7) (-7,7) (0,7)(7,7) Establece el origen en (0,0). 2.Selecciona el origen y las dos posiciones vecinas en el eje X 3.Calcula la posición que menor SAD exhiba. Si es el origen ir al paso 5. 4.Establece el nuevo origen en la posición que ha ofrecido el menor SAD. Ir al paso 2. 5.Repetir los pasos 2 al 4 seleccionando las posiciones en el sentido vertical (eje Y). 1.Establece el origen en (0,0). 2.Selecciona el origen y las dos posiciones vecinas en el eje X 3.Calcula la posición que menor SAD exhiba. Si es el origen ir al paso 5. 4.Establece el nuevo origen en la posición que ha ofrecido el menor SAD. Ir al paso 2. 5.Repetir los pasos 2 al 4 seleccionando las posiciones en el sentido vertical (eje Y) Puede dar lugar a mínimos locales !

130 TECNOLOGÍAS DE RED AVANZADAS – Master IC Algoritmos: Vecino más próximo. Coste: Examina 12 puntos 369 MOP MV: (-3,-4) 1.Calcula el SAD del (0,0). 2.Establece el origen de búsqueda a la posición del vector supuesto (predicted vector) 3.Selecciona 4 posiciones alrededor del origen en forma de +. 4.Si el origen de búsqueda (o la posición 0,0 en la primera iteración) ofrece el menor SAD entonces fin de búsqueda. Sino establece el nuevo origen de búsqueda en la posición que menor SAD ha ofrecido. 1.Calcula el SAD del (0,0). 2.Establece el origen de búsqueda a la posición del vector supuesto (predicted vector) 3.Selecciona 4 posiciones alrededor del origen en forma de +. 4.Si el origen de búsqueda (o la posición 0,0 en la primera iteración) ofrece el menor SAD entonces fin de búsqueda. Sino establece el nuevo origen de búsqueda en la posición que menor SAD ha ofrecido. (-7,-7)(0,-7)(7,-7) (-7,7) (0,7)(7,7) Propuesto para H.263 y MPEG-4.

131 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estimación de movimiento: Otras consideraciones. Estimación de movimiento con fracciones de pixel Se basa en realizar la estimación de movimiento con mayor precisión, ya que a veces el movimiento real no se ajusta a desplazamientos de píxel enteros. Half-Pixel motion estimation Se obtiene un imagen de mayor resolución interpolando un punto de la imagen entre cada dos píxeles AAA c b AAA AAA ccd bb b bb d cccd d A: Píxeles reales (Enteros) b,c,d: Píxeles interpolados. Las flechas indican la dirección de interpolación. Se incrementan notablemente las prestaciones del algoritmo de estimación de movimiento a expensas de un mayor coste computacional. H.263 utiliza está técnica, incluso se propone utilizar ¼ y 1/8 de píxel para el estándar H.264

132 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estimación de movimiento: Mejoras propuestas. Vectores de movimiento fuera del cuadro de referencia. Para estimar correctamente el movimiento que se produce en los bordes del cuadro. Tamaño de bloque variable. Para realizar estimación de movimiento más precisa. Se utiliza en H.263 (Anexo F) y H.264. Tamaños: 16x16;8x8;4x4;8x16;16x8.... OBMC (Overlapped Block Motion Compensation) Objetivo: Suavizar los efectos de blocking que aparecen en los bordes de los macrobloques. Incremento significativo del coste computacional. H.263 recomiendo utilizar filtros de salida (deblocking filters) que realizan esta operación a un coste computacional muy inferior. Modelos de estimación más complejos: Region-based, Picture Warping, Mesh-based, Object-based

133 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

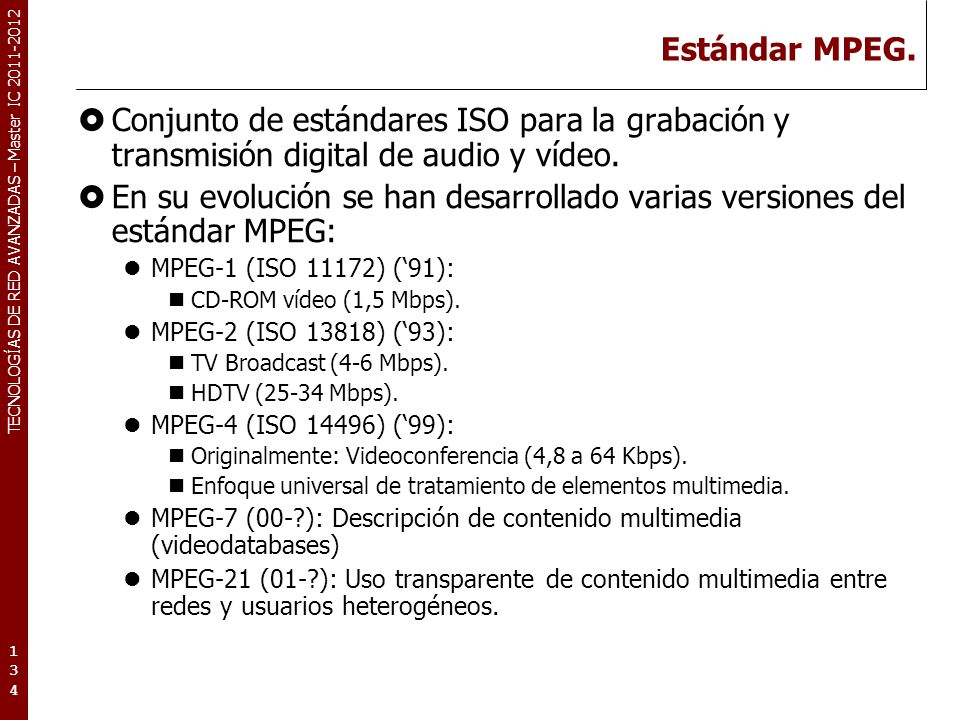

134 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estándar MPEG. Conjunto de estándares ISO para la grabación y transmisión digital de audio y vídeo. En su evolución se han desarrollado varias versiones del estándar MPEG: MPEG-1 (ISO 11172) (91): CD-ROM vídeo (1,5 Mbps). MPEG-2 (ISO 13818) (93): TV Broadcast (4-6 Mbps). HDTV (25-34 Mbps). MPEG-4 (ISO 14496) (99): Originalmente: Videoconferencia (4,8 a 64 Kbps). Enfoque universal de tratamiento de elementos multimedia. MPEG-7 (00-?): Descripción de contenido multimedia (videodatabases) MPEG-21 (01-?): Uso transparente de contenido multimedia entre redes y usuarios heterogéneos

135 TECNOLOGÍAS DE RED AVANZADAS – Master IC Relación entre los estándares MPEG

136 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-1 MPEG-1 (ISO 11172) (91) MPEG-Vídeo (IS ) MPEG-Audio (IS ) MPEG-System (IS ): Multiplexado y sincronización. MPEG-Conformance Testing (IS ) Patrones de prueba, medida de calidad, etc MPEG-Software Coding (IS ) Directrices para la codificación de los algoritmos. Propósito de MPEG-1 Almacenamiento en CD-ROM de audio (calidad CD) y vídeo (calidad VCR) sincronizado (1,5 Mbps)

137 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-1 Características de MPEG-1: Resolución de imagen: 352x(288 ó 240) (PAL/NTSC). Reducción de color (sub-sampling): 4:2:0. Barrido progresivo (no entrelazado). Tasa de cuadros: 25/30 (PAL/NTSC). Incluye cuadros de tipo D (DC-coded): Operaciones de avance rápido (Fast Forward). Codificador/decodificador asimétrico Audio encoder Vídeo encoder System Mux. Reloj Salida MPEG-1 Tasa de compresión: 27:1. Los codificadores de audio y vídeo trabajan por separado. Utilizan un reloj común para establecer el tiempo de cada una de sus capturas (system).

138 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-2 Conjunto de estándares ISO (93). Propósito: Mejorar la calidad de imagen respecto al anterior sin incrementar excesivamente la tasa de bits requerida Calidad de vídeo profesional (studio-quality) y HDTV Aplicación: Difusión de señales de TV, HDTV, VOD La codificación/decodificación es muy similar a la de MPEG-1 salvo algunas diferencias: No se incluyen cuadros de tipo D. Permite bloques de 16x8 para vídeo entrelazado. Otras mejoras (permite DC de hasta 10 bits, cuantización no lineal, nuevas tablas VLC, escalabilidad SNR y multiresolución)

139 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-2 Características de MPEG-2. Soporta barrido entrelazado y progresivo. Puede trabajar con distintas resoluciones (nivel): CIF: 352x288/240 (VCR quality) (Compatibilidad MPEG-1) Principal: 720x576/480 (studio-quality) High-1440: 1440x1152 (HDTV) High: 1920x1080 (HDTV) Define varios perfiles de implementación Detalles de los algoritmos de compresión y parámetros de imagen, barrido, etc. El multiplexado y sincronización es más general y flexible que MPEG-1 Se pueden multiplexar/sincronizar varias fuentes de audio, vídeo y datos (ej.: subtítulos en varios idiomas)

140 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-4 Propósito: Diseño de aplicaciones multimedia interactivas distribuidas. Aplicación: Televisión digital Compatibilidad con MPEG-2 (backware compatibility) Aplicaciones multimedia interactivas El usuario puede interaccionar con los objetos multimedia de la sesión. Distribución de información multimedia (tipo WWW) A través de una red, se permitirá el acceso y distribución a información multimedia, facilitando su diseño y presentación

141 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG-4 Características: Accesibilidad de la información de manera universal y robusta. Alta interactividad con la información multimedia. Definición de escenarios virtuales compuestos por objetos independientes (AVOs). El usuario puede modificar/configurar el escenario actual. Codificación conjunta de datos sintéticos y reales. Codificación eficiente de la información. Mejoras en la compresión y multiplexación de la información. Codificación de objetos con forma irregular

142 TECNOLOGÍAS DE RED AVANZADAS – Master IC MPEG

143 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estándar H.261. Pertenece al conjunto de estándares H.320 del ITU dedicados a videoconferencia sobre RDSI. H.320: Definición de la familia de estándares H.221: Multiplexado, sincronización sobre uno o varios canales RDSI y empaquetamiento (framming). H.242/H.230: Establecimiento y control de sesión. H.224/H.281: Control remoto de cámaras. H.233 y H.234: Cifrado y autenticación de los datos. T.120: Soporte para aplicaciones (transferencia de imágenes, anotaciones compartidas, etc.) G.711, G.72x...: Algoritmos de compresión de audio H.261: Compresión de vídeo (conocido como px64)

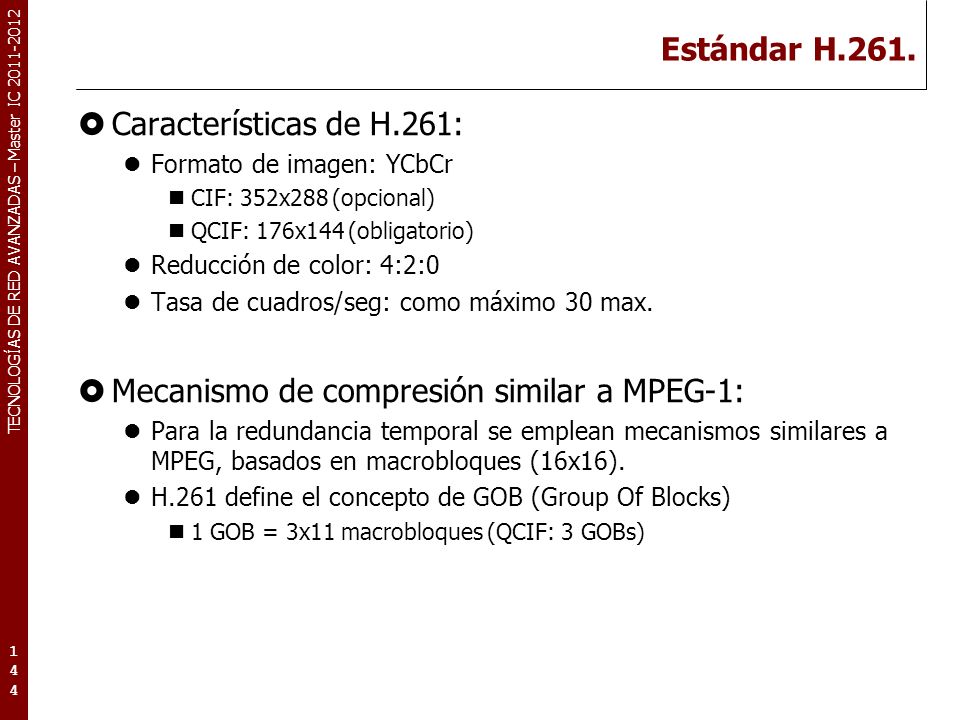

144 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estándar H.261. Características de H.261: Formato de imagen: YCbCr CIF: 352x288 (opcional) QCIF: 176x144 (obligatorio) Reducción de color: 4:2:0 Tasa de cuadros/seg: como máximo 30 max. Mecanismo de compresión similar a MPEG-1: Para la redundancia temporal se emplean mecanismos similares a MPEG, basados en macrobloques (16x16). H.261 define el concepto de GOB (Group Of Blocks) 1 GOB = 3x11 macrobloques (QCIF: 3 GOBs)

145 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estándar H.261. Sólo se definen dos tipos de cuadros: I y P. No existen secuencias predefinidas de cuadros. Decisión de codificación I o P para cada cuadro. Estimación de movimiento (motion estimation): Se realiza a nivel de macrobloque Búsqueda restringida en un área de +-15 pixels, usando sólo la información de luminancia (Y). Resultado de la búsqueda: Macrobloque del cuadro de anterior que más se parece al actual Cálculo de las diferencias (macrobloque error). Si superan un cierto umbral se codifican (DCT), si no se elimina el macrobloque error, utilizando sólo el vector de movimiento. Cuantificación lineal (menos costosa). Se siguen utilizando run-length y Huffman (VLC)

146 TECNOLOGÍAS DE RED AVANZADAS – Master IC Estándar H PSCTRPTypeGOB1GOB2....GOBm GOB StartGrp#QuantMB1...MBn AddrTypeQuantVectorCBPb0b1...b5 DCRun, Valor...Run, ValorEOB Esquema del formato H.261

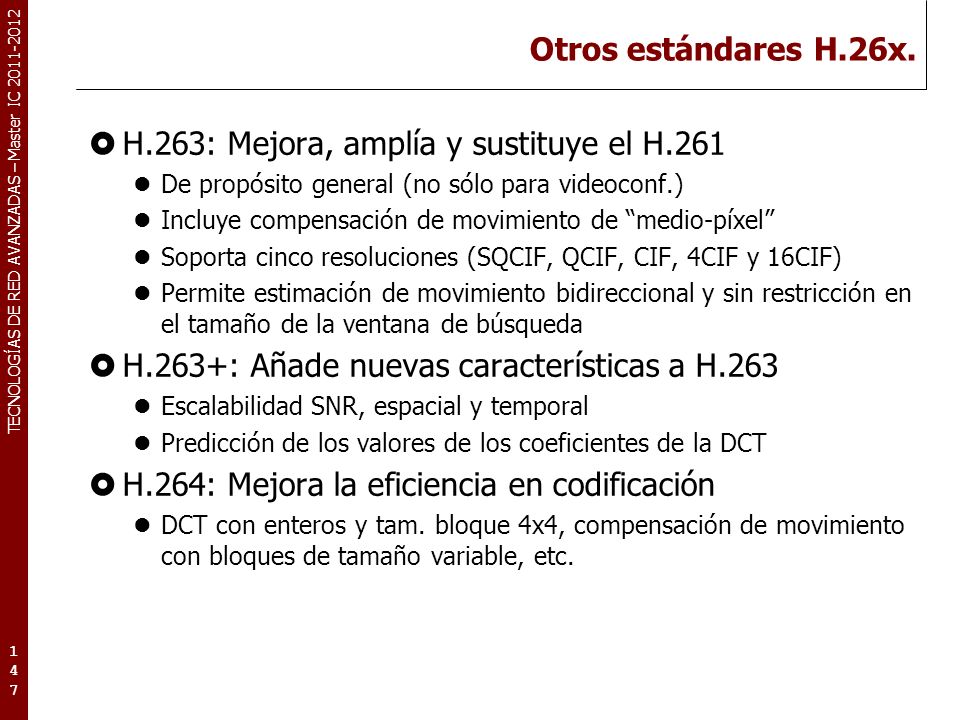

147 TECNOLOGÍAS DE RED AVANZADAS – Master IC Otros estándares H.26x. H.263: Mejora, amplía y sustituye el H.261 De propósito general (no sólo para videoconf.) Incluye compensación de movimiento de medio-píxel Soporta cinco resoluciones (SQCIF, QCIF, CIF, 4CIF y 16CIF) Permite estimación de movimiento bidireccional y sin restricción en el tamaño de la ventana de búsqueda H.263+: Añade nuevas características a H.263 Escalabilidad SNR, espacial y temporal Predicción de los valores de los coeficientes de la DCT H.264: Mejora la eficiencia en codificación DCT con enteros y tam. bloque 4x4, compensación de movimiento con bloques de tamaño variable, etc

148 TECNOLOGÍAS DE RED AVANZADAS – Master IC Otros estándares H.26x. Comparación subjetiva MPEG-4 - H

149 TECNOLOGÍAS DE RED AVANZADAS – Master IC Conclusiones Las imágenes son captadas por cámaras de vídeo que proporcionan una señal analógica RGB. La digitalización está basada en el estándar ITU-R En función de la calidad de vídeo deseada, existen diversos formatos de imagen, barrido, etc. Se definen distintos parámetros de red de importancia para el transporte de vídeo Algoritmos de compresión de vídeo Fundamentos: Redundancia temporal Algoritmos de estimación de movimiento: Alto coste computacional. Estándares de compresión: Familia MPEG: –Diseñados para procesar vídeo digital de calidad (Sector consumo). Familia ITU: H –Diseñados para comunicaciones audiovisuales en distintos tipos de redes (RDSI, IP, telefonía, etc.)

150 TECNOLOGÍAS DE RED AVANZADAS – Master IC – 3- Codificación y difusión de información multimedia Factores de diseño de un codec Codificación basada en la entropía Ejemplos: Huffman, Aritmética, etc. Codificación basada en la fuente. Ejemplos: Diferencial, Transformada, etc. Codificación y compresión de audio Compresión de imagen. Redundancia espacial. Estándar JPEG JPEG Escalado Compresión de vídeo. Digitalización y Codificación de vídeo. Tipos de vídeo. Redundancia temporal. Estimación de movimiento: algoritmos. Estándares: MPEG e ITU Difusión de vídeo.

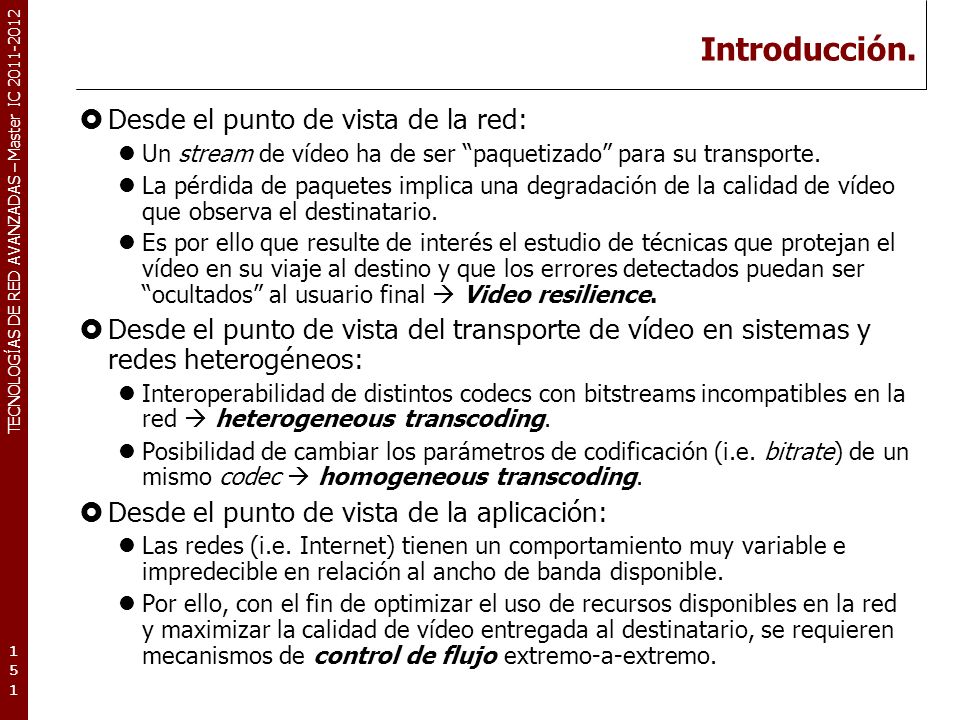

151 TECNOLOGÍAS DE RED AVANZADAS – Master IC Introducción. Desde el punto de vista de la red: Un stream de vídeo ha de ser paquetizado para su transporte. La pérdida de paquetes implica una degradación de la calidad de vídeo que observa el destinatario. Es por ello que resulte de interés el estudio de técnicas que protejan el vídeo en su viaje al destino y que los errores detectados puedan ser ocultados al usuario final Video resilience. Desde el punto de vista del transporte de vídeo en sistemas y redes heterogéneos: Interoperabilidad de distintos codecs con bitstreams incompatibles en la red heterogeneous transcoding. Posibilidad de cambiar los parámetros de codificación (i.e. bitrate) de un mismo codec homogeneous transcoding. Desde el punto de vista de la aplicación: Las redes (i.e. Internet) tienen un comportamiento muy variable e impredecible en relación al ancho de banda disponible. Por ello, con el fin de optimizar el uso de recursos disponibles en la red y maximizar la calidad de vídeo entregada al destinatario, se requieren mecanismos de control de flujo extremo-a-extremo

152 TECNOLOGÍAS DE RED AVANZADAS – Master IC Control de flujo. Las técnicas de control de flujo deberán regular el bitrate de salida para conseguir la mejor relación calidad/productividad. El control de flujo es una herramienta que al mismo tiempo nos permite prevenir situaciones de congestión en la red. Para que un sistema de control de flujo funcione es necesario obtener de la red información acerca del ancho de banda disponible en cada momento (i.e. RTCP receiver reports ). Existen diferentes formas de realizar un control de flujo: Cuantización variable (Variable-quantization) Resolución reducida (Reduced resolution) Codificación multinivel (Multi-layer coding) Etc

153 TECNOLOGÍAS DE RED AVANZADAS – Master IC Variabilidad del bitrate. Todos los estándares de compresión de vídeo producen de forma natural un bitstream con tasa de bits variable. Se fija el valor de Qp para obtener una calidad constante. Por contra, se puede variar el Qp (MB, GOB o Frame) para conseguir una tasa de bits constante a costa de una variabilidad en la calidad. La variabilidad viene fijada por la actividad espacial y temporal de la secuencia de vídeo: Un MB de un cuadro P, no se codifica si es muy similar al MB del cuadro de referencia. Dependiendo de la cantidad de movimiento en la escena, el número de MB que NO se codifican varía Variando también el bitrate. La correlación entre los pixels de un bloque de 8x8, dicta el número de bits necesario para codificar los 64 coeficientes resultantes de la transformada. Junto con el valor de Qp determinará el número de coeficiente nulos que aparecen y que posteriormente serán codificados con VLC en flujos bits de tamaño variable

154 TECNOLOGÍAS DE RED AVANZADAS – Master IC Variabilidad del bitrate (II). Parámetros de longitud fija y variable en un stream de vídeo H.263 La contribución de los parámetros de longitud variable en el bitrate final es mucho mayor que los de longitud fija, a pesar de ser menos. Codes LayersVariable lengthFixed length PictureBit stuffingESTUF, PSTUFSynchronization Addresing Quant. step size Administrative Spare PSC(22), ECS(22) TR(8), TRB(3) PQUANT(5),DBQUANT(2) PTYPE(13),CPM(1),PSBI(2) PEI(1), PSPARE(8) Group of Blocks Bit StuffingGSTUFSynchronization Addresing Administrative Quant. step size GBSC(17) GN(5) GSBI(2), GFID(2) GQUANT(5) MacroblockAdministrative Motion MCBPC,MODB, CBPY MVD, MVD2-4, MVDB Administrative Quant. step size COD(1), CBPB(6) DQUANT(2) BlockDCT Coefficients (except Intra DC terms) TCOEFFDC terms of Intra DCT Coeff. INTRADC(8) 154

155 TECNOLOGÍAS DE RED AVANZADAS – Master IC Tasa de bits constante. Cuando al red ofrece un servicio de transporte de tipo CBR (i.e ATM), entonces podremos utilizar un control de flujo que proporcione una tasa de bits constante. Es necesario incluir un buffer entre el encoder y la red para suavizar las fluctuaciones del bitrate. Almacenar el video antes de enviarlo aumenta el retardo total, siendo no aconsejable para servicios de entrega de vídeo interactivo. La técnica más común para controlar el flujo de salida del encoder es ajustar sus parámetros de configuración en función de la ocupación del buffer (feedback control). Por otro lado, también podemos regular el flujo con información acerca de la actividad del frame actual (feed- forward) Source Encoder Buffe r Modify Encoder Params. Input Picture activity Buffer status Output

156 TECNOLOGÍAS DE RED AVANZADAS – Master IC Ajuste de parámetros de codificación. Al controlar de flujo de salida de un encoder se debe llegar a un compromiso entre la calidad y la tasa de compresión. Cuando se trata de encoders basados en transformada por bloques, podemos jugar con varios parámetros: Tasa de cuadros (frame rate) Sólo usado cuando la calidad de cada cuadro no puede degradarse. Codificar sólo una parte del bloque de coeficientes (i.e. solo coeff. de baja frecuencia). El coeff. DC siempre debe estar presente. Cuando la información del movimiento es más importante que el detalle espacial Mantener la tasa de cuadros y modificar el parámetro de cuantización Qp. Incrementando Qp se obtendrán mas coeff. nulos, reduciendo los bits necesarios para codificar el bloque usando VLC El ajuste de Qp se puede hacer a nivel de un cuadro, GOB o MB. Umbral de detección de movimiento. Decide si un MB en un cuadro P es codificado o saltado (COD=1) Si aumentamos el umbral el encoder se hace menos sensible al movimiento Pocos MB se codifican Reducimos la tasa de bits. Umbral de codificación INTRA de un MB. Decide si un MB es codificado como INTRA (Mayor tasa de bits) o INTER

157 TECNOLOGÍAS DE RED AVANZADAS – Master IC Cuantización variable. El mecanismo de control de flujo más utilizado es: Ajuste del valor de Qp del siguiente cuadro, GOB o MB, basándose en la ocupación actual del buffer (estado de la red). Sin embargo, estos mecanismos ofrecen resultados no predecibles y/o fluctuaciones severas del bitrate: Los distintos umbrales de cuantización (valores Qp) no afectan de forma lineal al bitrate de salida El contenido de vídeo puede afectar a la cantidad de bits necesarios para codificar un frame. Para producir un bitrate estable es necesario emplear algoritmos más complejos, incorporando en muchos casos tanto feedback (buffer-based) como feed-forward control. Un ejemplo: TM5 Rate control algorithm (MPEG-2, H.263, …) Buffer-based

158 TECNOLOGÍAS DE RED AVANZADAS – Master IC TM5 rate control algorithm (I). Mecanismo que controla el bitrate calculando de forma adaptativa el valor de Qp para cada MB. Tres pasos: Paso 1: Estimación de la tasa de bits objetivo para el siguiente cuadro. Se realiza antes de codificar el cuadro Estima de la complejidad global, X, del siguiente cuadro (I, P o B) donde S indica el número de bits requeridos para codificar el cuadro anterior, y Q es el valor de cuantización medio de todos los MBs El número de bits para el siguiente cuadro, T, se calcula en base al número de bits disponible para el resto del GOP actual, R, y a la complejidad. R se actualiza tras codificar cada frame (inicialmente R = 0) –Si es el primer cuadro de un GOP (INTRA o I-frame): donde N p,b es el número de cuadros P y B que faltan por codificar en el GOP –Sino (cuadros P y B) 158

159 TECNOLOGÍAS DE RED AVANZADAS – Master IC TM5 rate control algorithm (II). Paso 2: Cálculo del valor Qp de referencia para todos los MBs del cuadro (rate control) Esta basado en la idea de un buffer virtual. Antes de codificar el MB j (j>= 1), se calcula el nivel de llenado del buffer virtual (del cuadro actual I, P o B). d 0 es el valor inicial de llenado del buffer B j es el número de bits generados al codificar los MBs del cuadro hasta el MB j (incluido este) d j es el valor de llenado del buffer al codificar el MB j El valor final del buffer virtual (d j i,p,b cuando j=MB_Cnt) se utiliza como valor de llenado inicial para el siguiente cuadro del mismo tipo. A continuación se calcula el valor de referencia del cuantizador Q j para MB j : Paso 3: Determinación del valor del cuantizador (mquant j ) de MB j. Cálculo de la actividad espacial de MB j : –Usando el valor de los pixels originales de los cuatro bloques de 8x8 de luminancia (n=1..4) y los cuatro bloques de 8x8 de luminancia de los pixels organizados por campos (n=5..8) 159

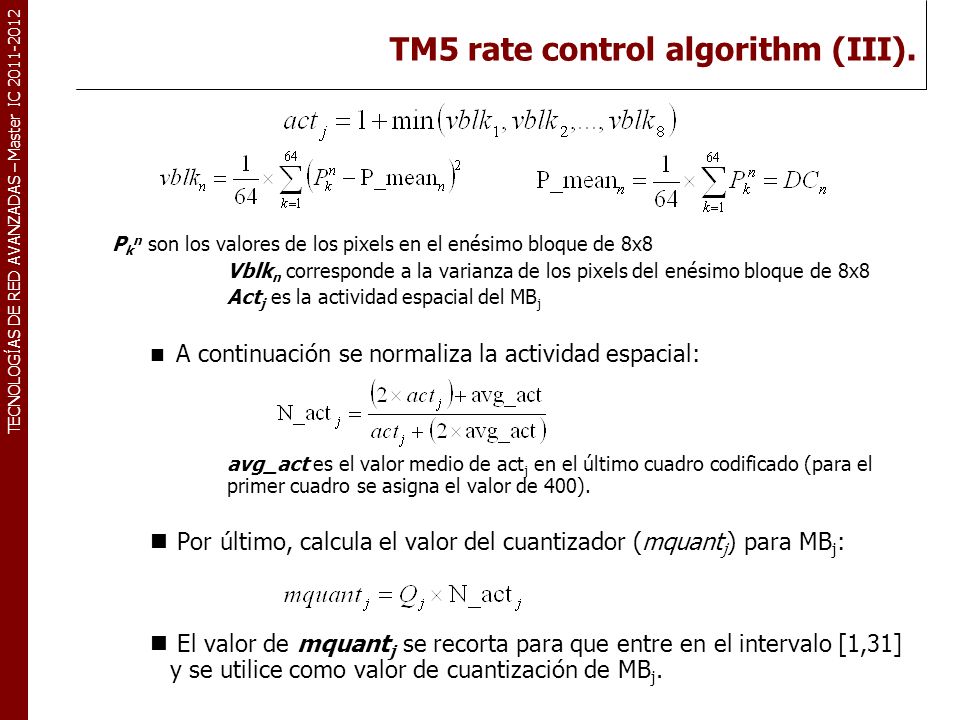

160 TECNOLOGÍAS DE RED AVANZADAS – Master IC TM5 rate control algorithm (III). P k n son los valores de los pixels en el enésimo bloque de 8x8 Vblk n corresponde a la varianza de los pixels del enésimo bloque de 8x8 Act j es la actividad espacial del MB j A continuación se normaliza la actividad espacial: avg_act es el valor medio de act j en el último cuadro codificado (para el primer cuadro se asigna el valor de 400). Por último, calcula el valor del cuantizador (mquant j ) para MB j : El valor de mquant j se recorta para que entre en el intervalo [1,31] y se utilice como valor de cuantización de MB j. 160

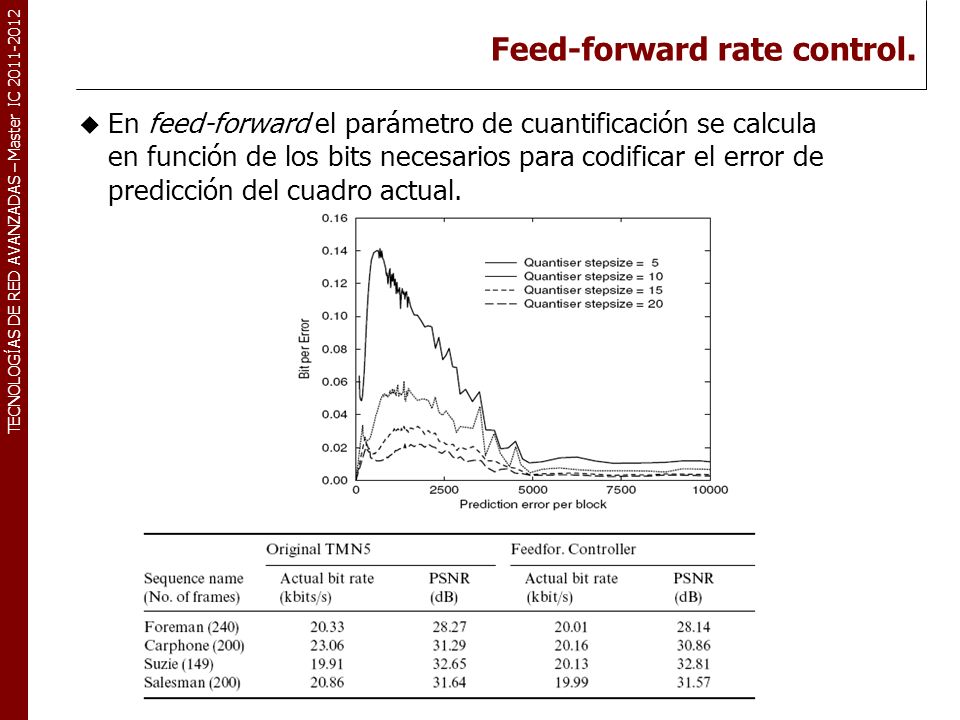

161 TECNOLOGÍAS DE RED AVANZADAS – Master IC Feed-forward rate control. 161 En feed-forward el parámetro de cuantificación se calcula en función de los bits necesarios para codificar el error de predicción del cuadro actual.

162 TECNOLOGÍAS DE RED AVANZADAS – Master IC Control de flujo: Resolución reducida. Para aplicaciones donde se requieren bajas tasas de bits y no es suficiente con la cuantificación variable. Submuestrear cada macrobloque de error antes de codificarlo y realizar la operación inversa (interpolando) en el decodificador

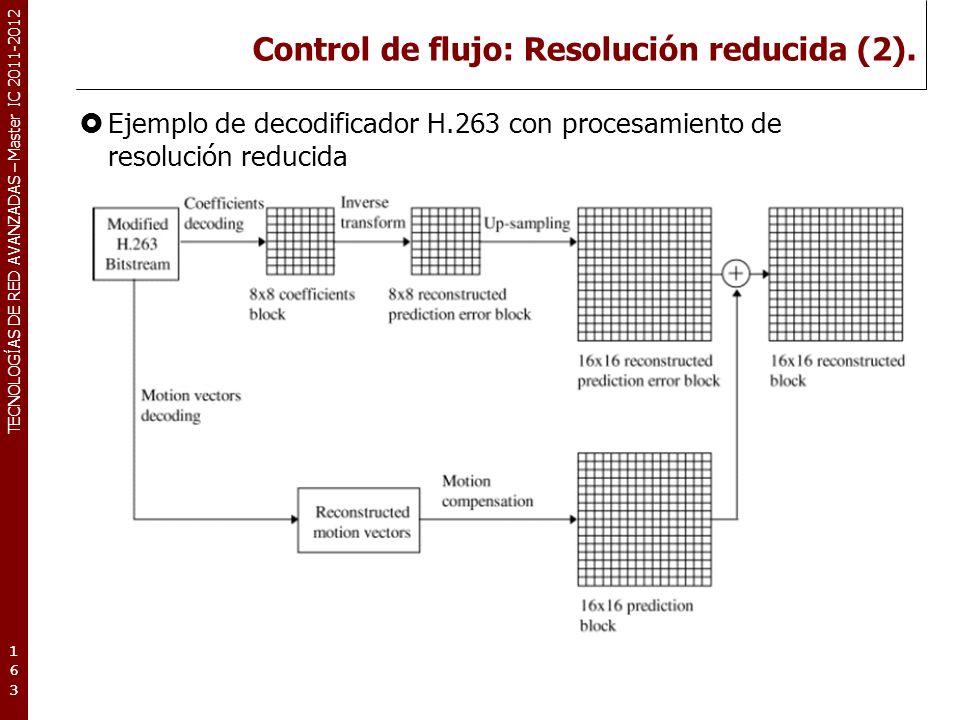

163 TECNOLOGÍAS DE RED AVANZADAS – Master IC Control de flujo: Resolución reducida (2). Ejemplo de decodificador H.263 con procesamiento de resolución reducida

164 TECNOLOGÍAS DE RED AVANZADAS – Master IC Control de flujo: Codificación multinivel. El stream de salida esta formado por un número de codificaciones a distintos niveles de tasa de bits, cuadros por segundo y/o resolución. Nivel Básico + Niveles de mejora. Ejemplo H.261 con dos niveles sobre ATM (1992) Básico a muy baja tasa de bits Mejora diferencias con original Ejemplo H.263 con dos niveles (1999) Básico QCIF a f/s Mejora CIF a 2 x f/s MPEG-4 soporta multinivel

165 TECNOLOGÍAS DE RED AVANZADAS – Master IC Control de flujo: Codificación multinivel (2). Ejemplo de MPEG-4, escalabilidad temporal, Qp=cte

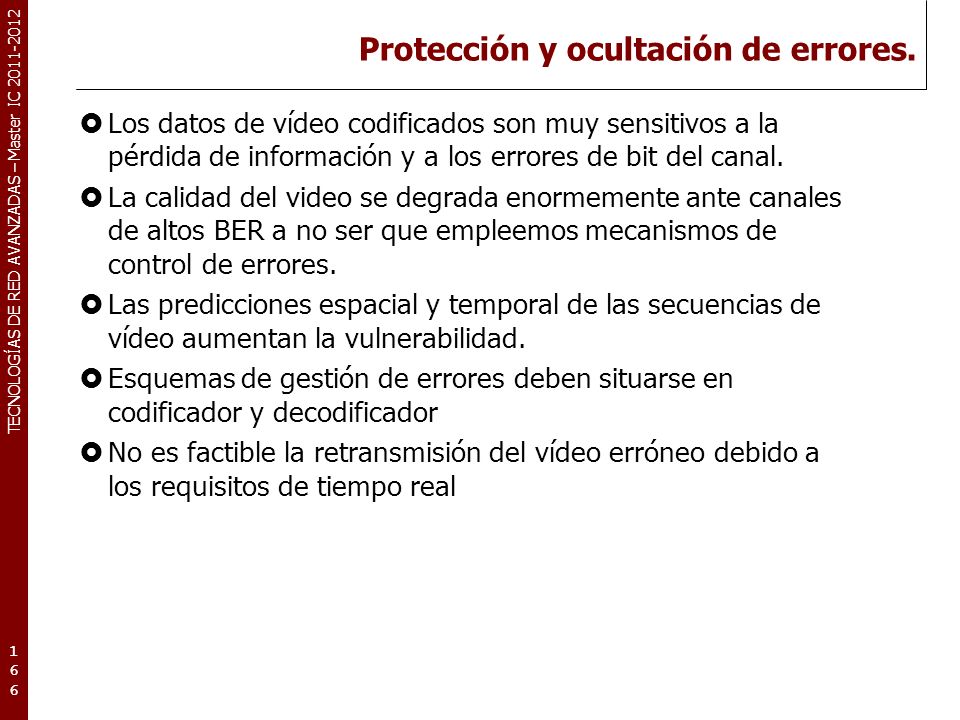

166 TECNOLOGÍAS DE RED AVANZADAS – Master IC Protección y ocultación de errores. Los datos de vídeo codificados son muy sensitivos a la pérdida de información y a los errores de bit del canal. La calidad del video se degrada enormemente ante canales de altos BER a no ser que empleemos mecanismos de control de errores. Las predicciones espacial y temporal de las secuencias de vídeo aumentan la vulnerabilidad. Esquemas de gestión de errores deben situarse en codificador y decodificador No es factible la retransmisión del vídeo erróneo debido a los requisitos de tiempo real

167 TECNOLOGÍAS DE RED AVANZADAS – Master IC Protección y ocultación de errores (2). Técnicas de ocultación de errores. Sólo interviene el decodificador en el control de errores. El codificador no añade redundancia. El decodificador trata de aprovechar la información que ya tiene libre de errores de la secuencia de video ya recibida para realizar una recuperación aproximada (a)Sin ocultación (b)Zero-MV (c)MV del frame anterior (d)MV del frame anterior que mejor se mueve en la dirección del MV perdido

168 TECNOLOGÍAS DE RED AVANZADAS – Master IC Protección y ocultación de errores (3). Técnicas de protección de errores (en el codificador). Inserción de códigos de corrección de errores. Normalmente se aplican a los códigos de longitud fija y se combinan con otras técnicas Duplicación de los vectores de movimiento. Refresco INTRA Refresco INTRA adaptativo (AIR) AIR – Dos bloques INTRA en cada cuadro

169 TECNOLOGÍAS DE RED AVANZADAS – Master IC Conclusiones. Las técnicas de control de flujo nos permiten cambiar los parámetros de calidad para conseguir un bitrate deseado Las secuencias de vídeo codificado son muy sensibles a los errores. Se pueden utilizar técnicas de ocultación de errores en el decodificador y codigos de redundancia y aumento de bloques intra en el codificador


Descargar ppt "TECNOLOGÍAS DE RED AVANZADAS – Master IC 2011-2012 – 3- Codificación y difusión de información multimedia Factores."
