1 Televisión y Multimedia La Señal Digital de Vídeo para Estudios ITU-R BT.601 Características de la señal digital ITU-R BT.656 Características del interfaz.

Presentaciones similares


Presentación del tema: "1 Televisión y Multimedia La Señal Digital de Vídeo para Estudios ITU-R BT.601 Características de la señal digital ITU-R BT.656 Características del interfaz."— Transcripción de la presentación:

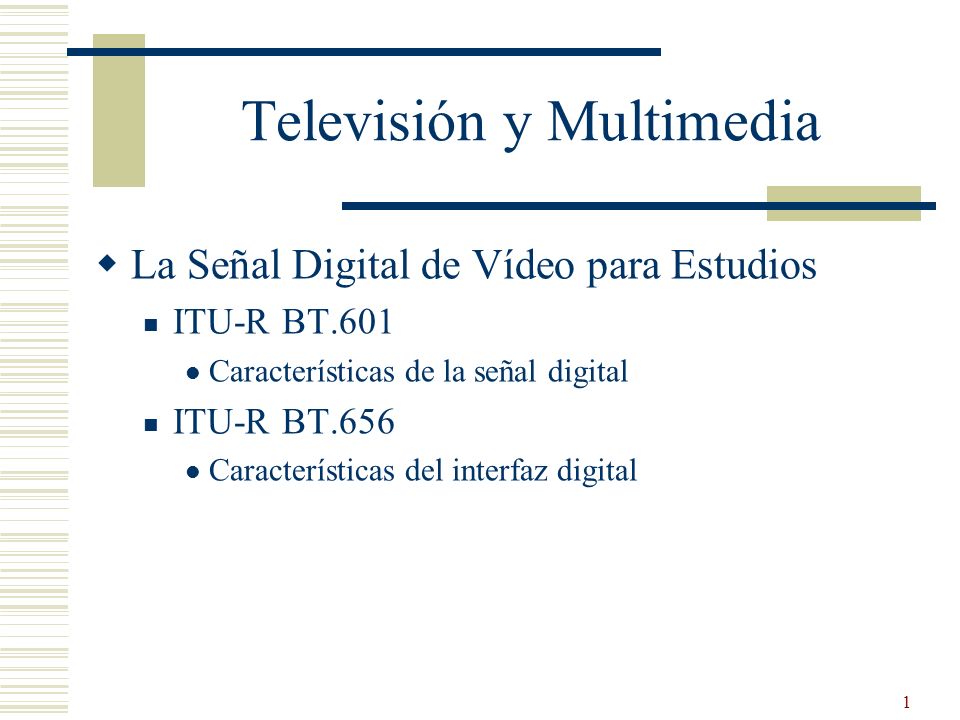

1 1 Televisión y Multimedia La Señal Digital de Vídeo para Estudios ITU-R BT.601 Características de la señal digital ITU-R BT.656 Características del interfaz digital

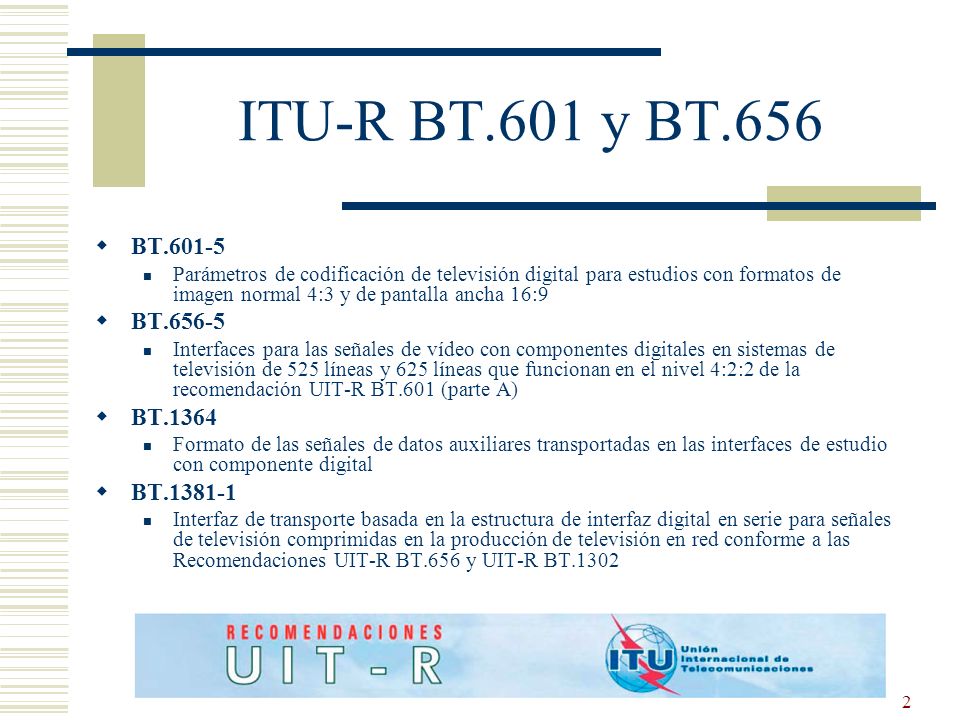

2 2 ITU-R BT.601 y BT.656 BT Parámetros de codificación de televisión digital para estudios con formatos de imagen normal 4:3 y de pantalla ancha 16:9 BT Interfaces para las señales de vídeo con componentes digitales en sistemas de televisión de 525 líneas y 625 líneas que funcionan en el nivel 4:2:2 de la recomendación UIT-R BT.601 (parte A) BT.1364 Formato de las señales de datos auxiliares transportadas en las interfaces de estudio con componente digital BT Interfaz de transporte basada en la estructura de interfaz digital en serie para señales de televisión comprimidas en la producción de televisión en red conforme a las Recomendaciones UIT-R BT.656 y UIT-R BT.1302

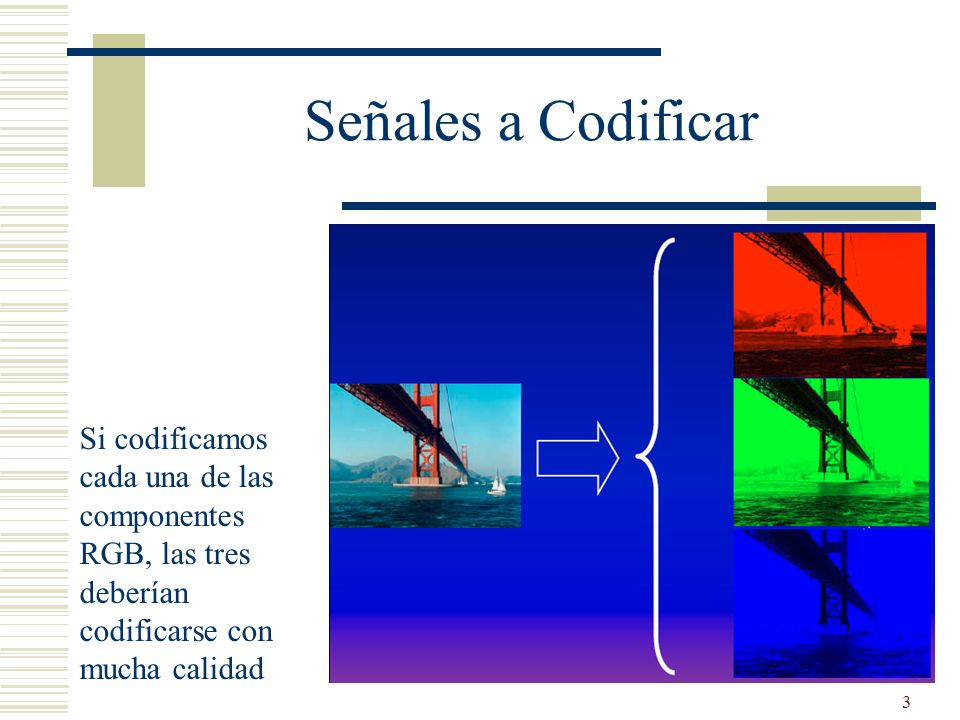

3 3 Señales a Codificar Si codificamos cada una de las componentes RGB, las tres deberían codificarse con mucha calidad

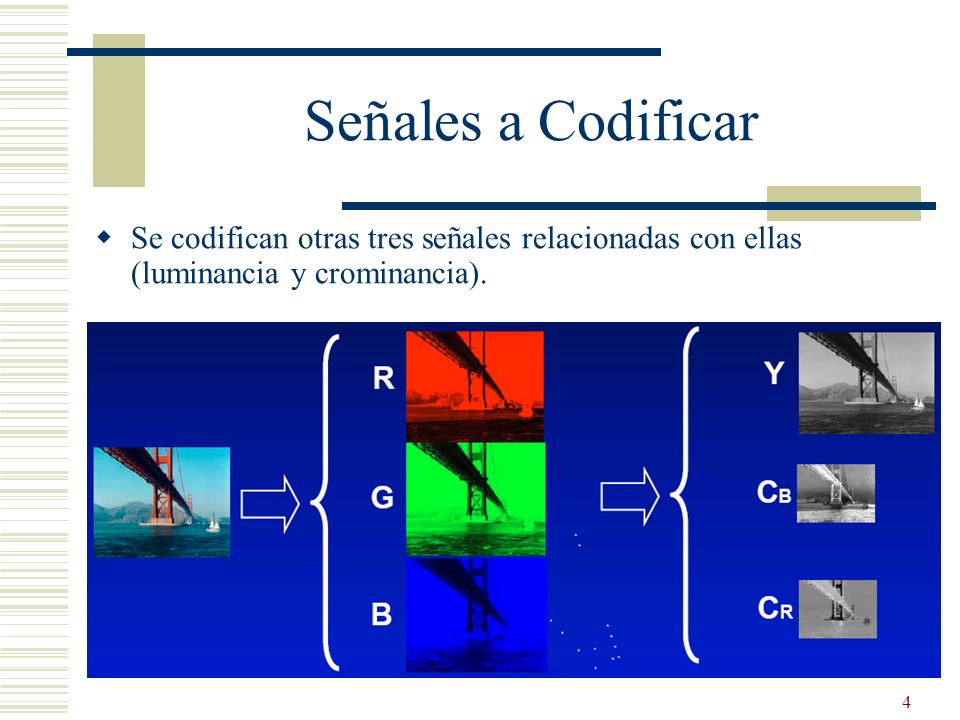

4 4 Señales a Codificar Se codifican otras tres señales relacionadas con ellas (luminancia y crominancia).

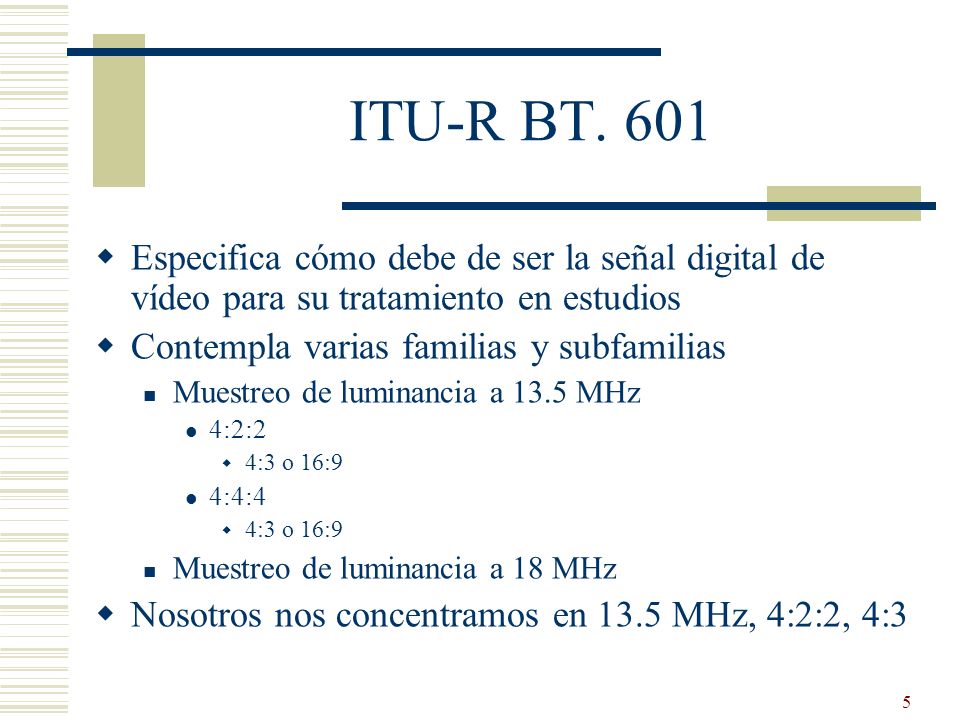

5 5 ITU-R BT. 601 Especifica cómo debe de ser la señal digital de vídeo para su tratamiento en estudios Contempla varias familias y subfamilias Muestreo de luminancia a 13.5 MHz 4:2:2 4:3 o 16:9 4:4:4 4:3 o 16:9 Muestreo de luminancia a 18 MHz Nosotros nos concentramos en 13.5 MHz, 4:2:2, 4:3

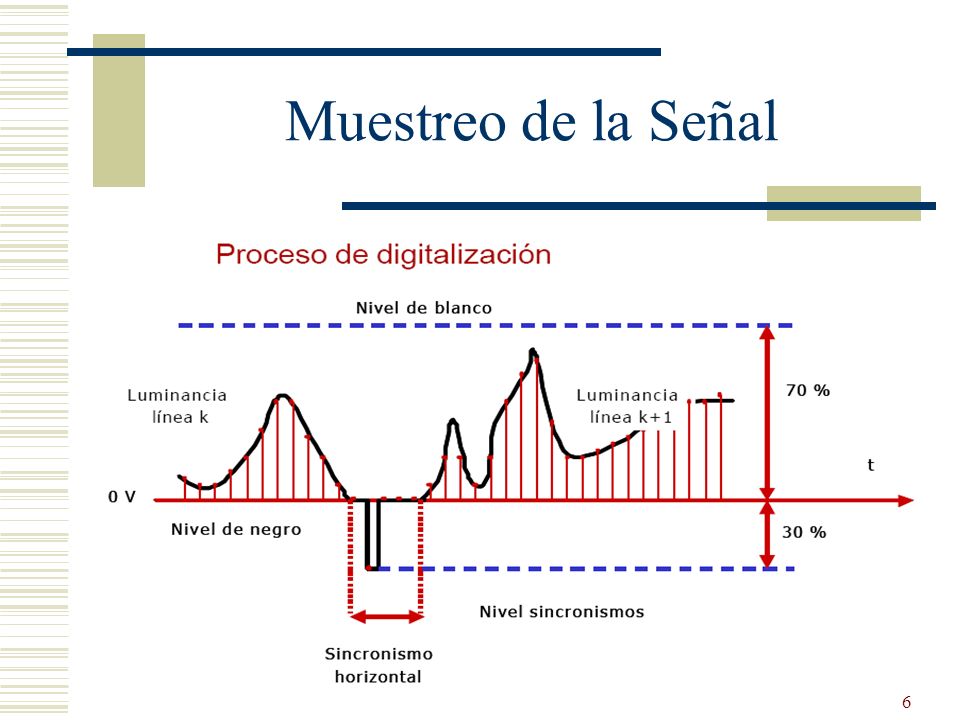

6 6 Muestreo de la Señal

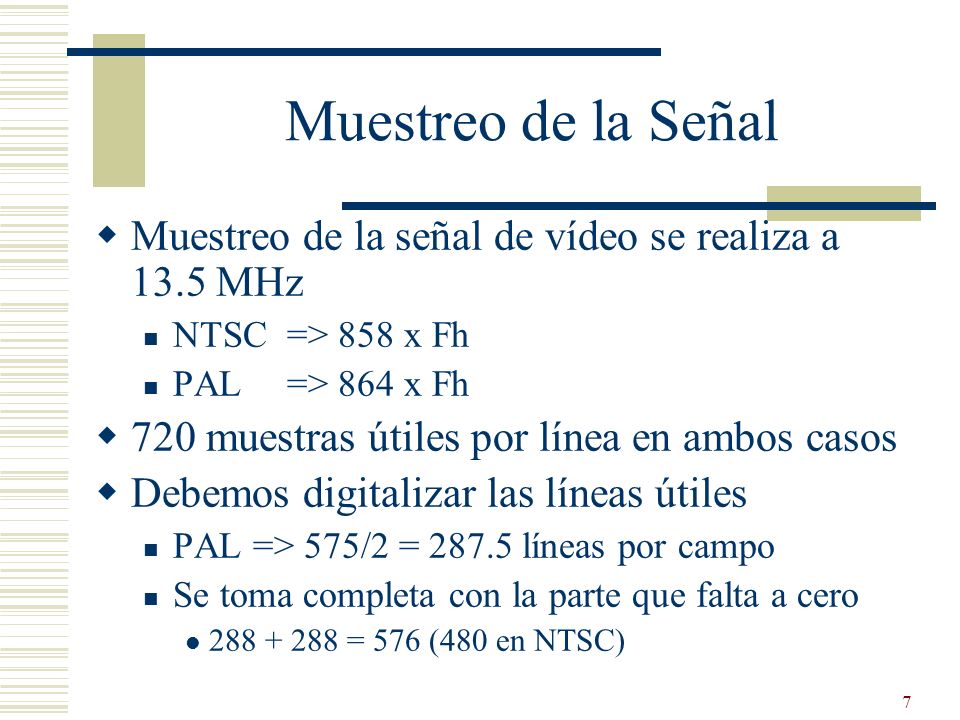

7 7 Muestreo de la señal de vídeo se realiza a 13.5 MHz NTSC => 858 x Fh PAL => 864 x Fh 720 muestras útiles por línea en ambos casos Debemos digitalizar las líneas útiles PAL => 575/2 = líneas por campo Se toma completa con la parte que falta a cero = 576 (480 en NTSC)

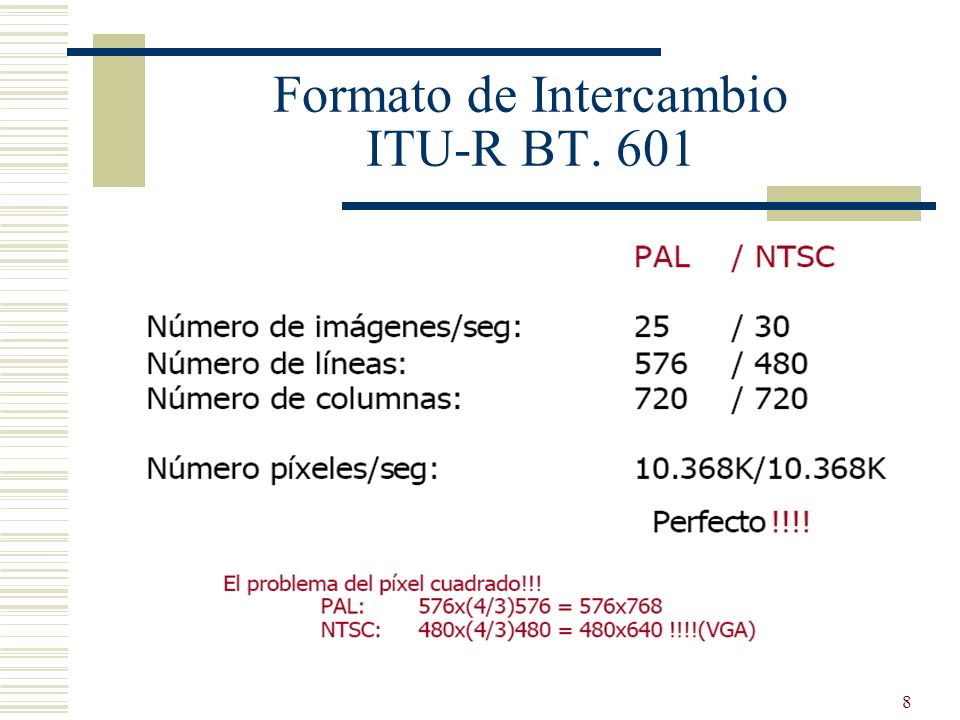

8 8 Formato de Intercambio ITU-R BT. 601

9 9 Muestreo Ortogonal Un muestreo de éste tipo que determina una estructura fija de los muestreos con respecto a la imagen, a la vez de una línea a la otra y de una imagen a la otra se llama ortogonal.

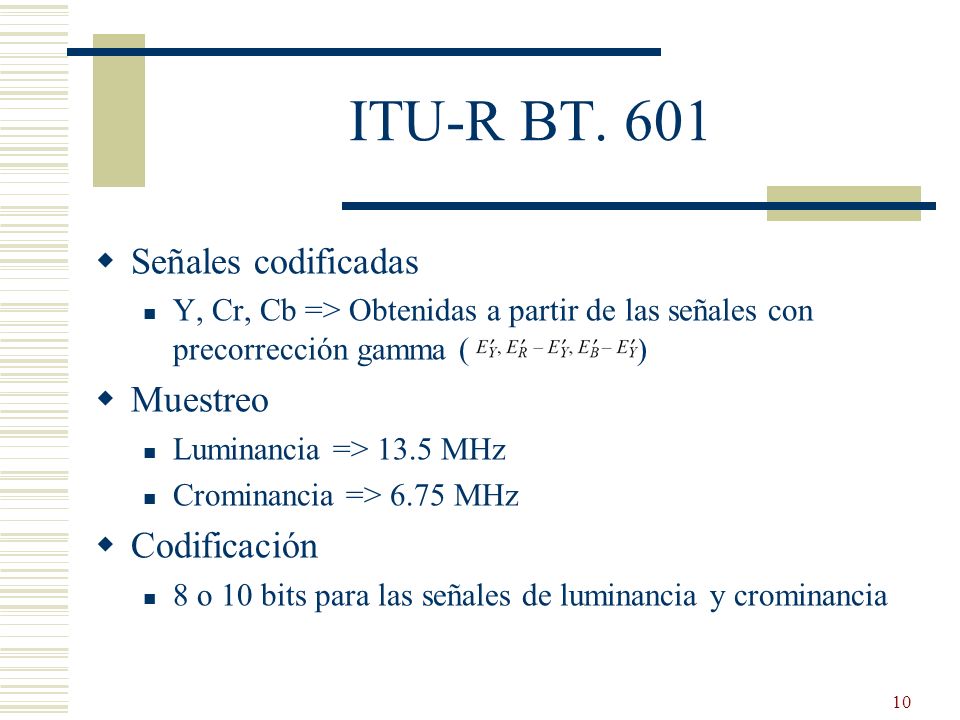

10 10 ITU-R BT. 601 Señales codificadas Y, Cr, Cb => Obtenidas a partir de las señales con precorrección gamma ( ) Muestreo Luminancia => 13.5 MHz Crominancia => 6.75 MHz Codificación 8 o 10 bits para las señales de luminancia y crominancia

11 11 ITU-R BT. 601 Número de muestras por línea activa Luminancia => 720 Crominancia => 360 Palabras de código Los niveles 0 y 255 se utilizan exclusivamente para sincronización. Los niveles 1 a 254 están disponibles para vídeo

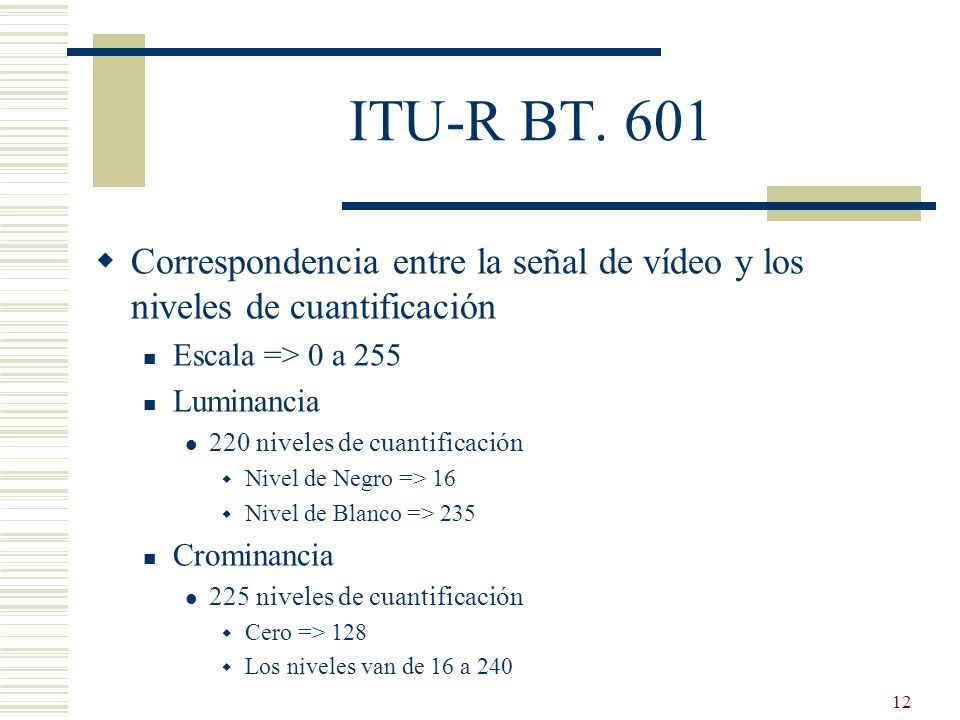

12 12 ITU-R BT. 601 Correspondencia entre la señal de vídeo y los niveles de cuantificación Escala => 0 a 255 Luminancia 220 niveles de cuantificación Nivel de Negro => 16 Nivel de Blanco => 235 Crominancia 225 niveles de cuantificación Cero => 128 Los niveles van de 16 a 240

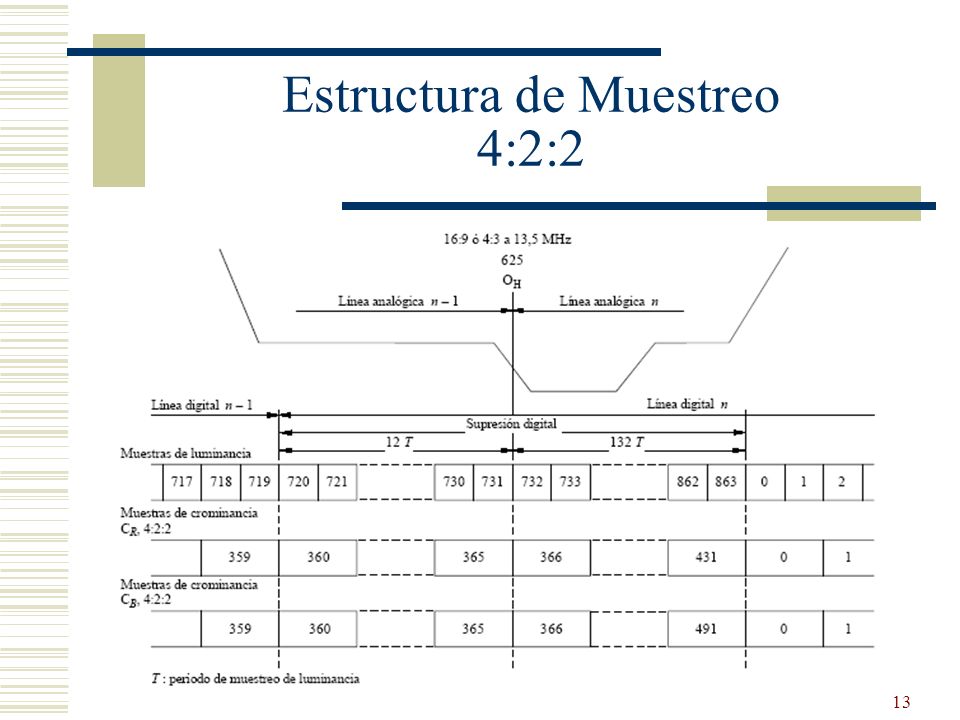

13 13 Estructura de Muestreo 4:2:2

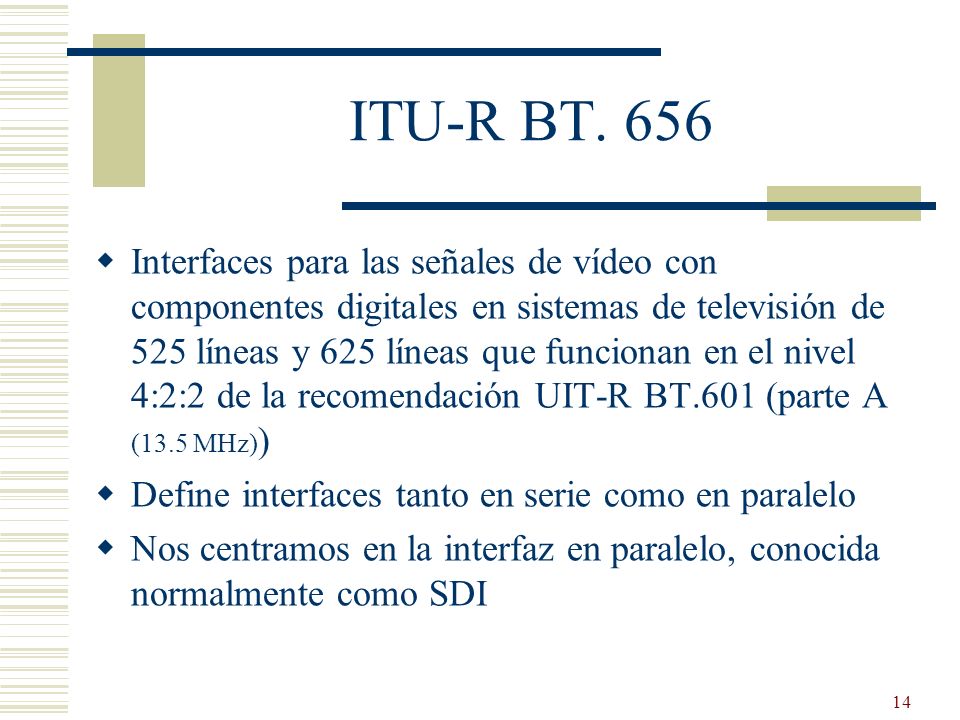

14 14 ITU-R BT. 656 Interfaces para las señales de vídeo con componentes digitales en sistemas de televisión de 525 líneas y 625 líneas que funcionan en el nivel 4:2:2 de la recomendación UIT-R BT.601 (parte A (13.5 MHz) ) Define interfaces tanto en serie como en paralelo Nos centramos en la interfaz en paralelo, conocida normalmente como SDI

15 15 ITU-R BT. 656 Composición del Tren de Datos

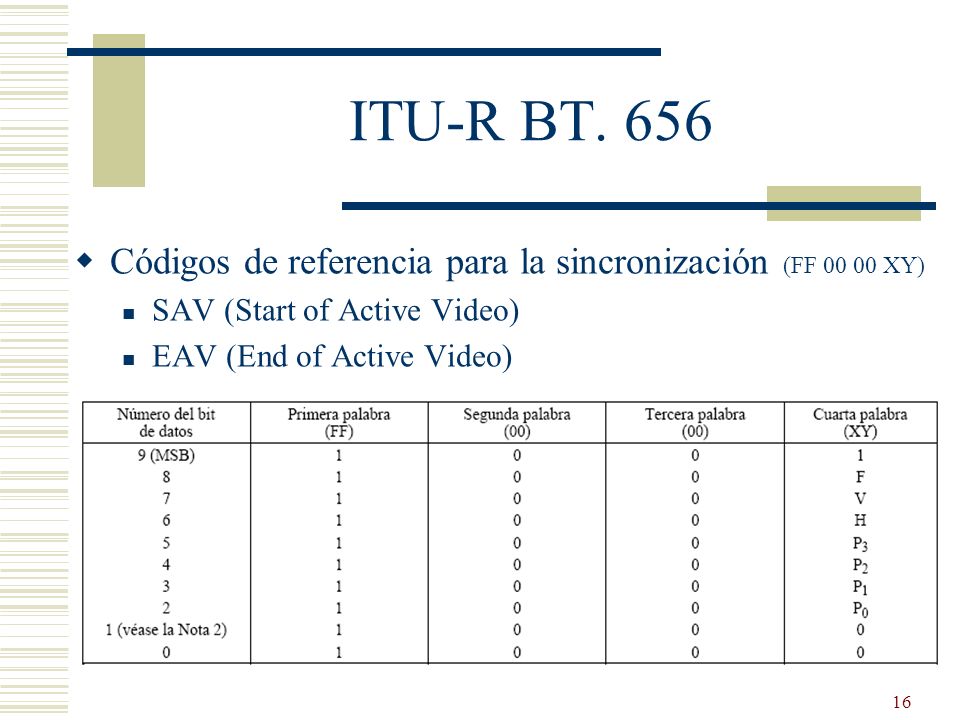

16 16 ITU-R BT. 656 Códigos de referencia para la sincronización (FF XY) SAV (Start of Active Video) EAV (End of Active Video)

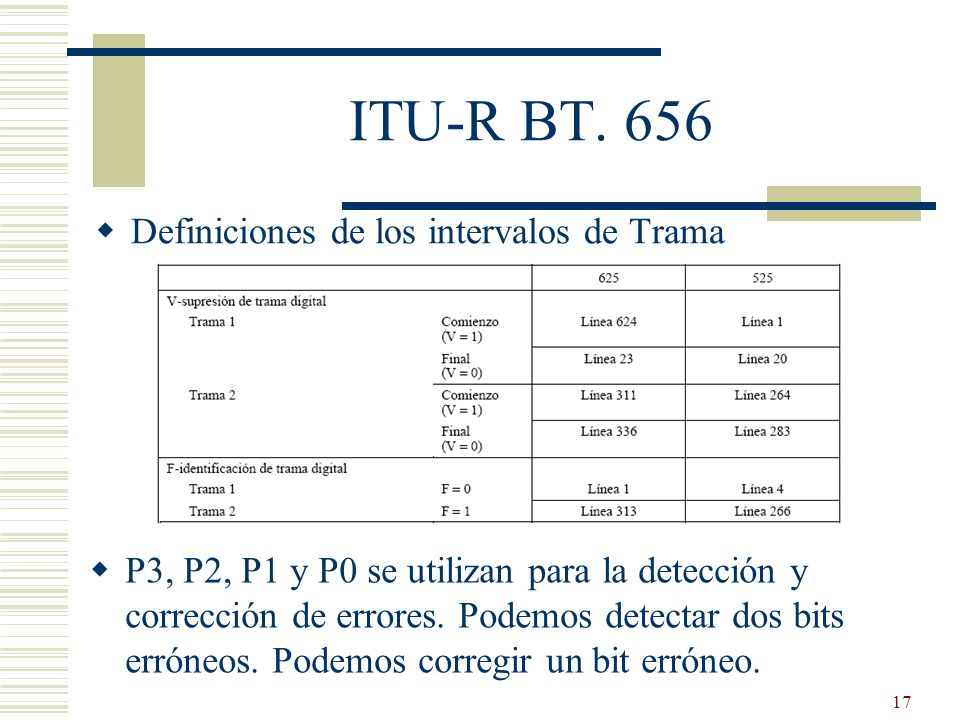

17 17 ITU-R BT. 656 Definiciones de los intervalos de Trama P3, P2, P1 y P0 se utilizan para la detección y corrección de errores. Podemos detectar dos bits erróneos. Podemos corregir un bit erróneo.

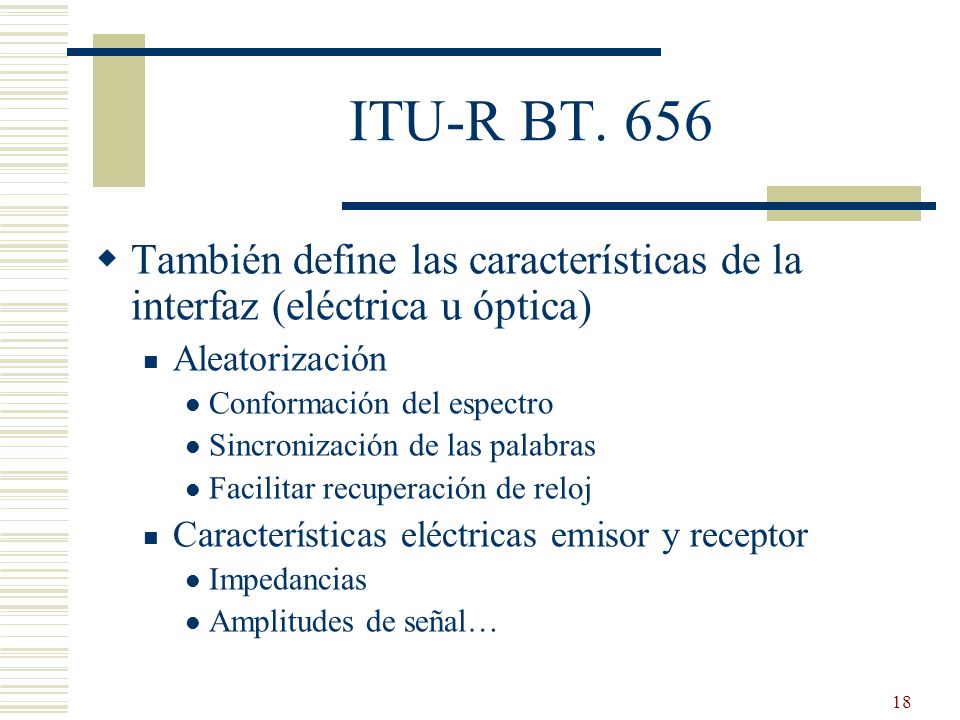

18 18 ITU-R BT. 656 También define las características de la interfaz (eléctrica u óptica) Aleatorización Conformación del espectro Sincronización de las palabras Facilitar recuperación de reloj Características eléctricas emisor y receptor Impedancias Amplitudes de señal…
