Aplicaciones para Recogida de Datos

Presentación del tema: "Aplicaciones para Recogida de Datos"— Transcripción de la presentación:

1 Aplicaciones para Recogida de Datos

2 Ejemplos de aplicación Estructura del sistema Elementos necesarios
Contenido Objetivo Ejemplos de aplicación Estructura del sistema Elementos necesarios 10 puntos clave

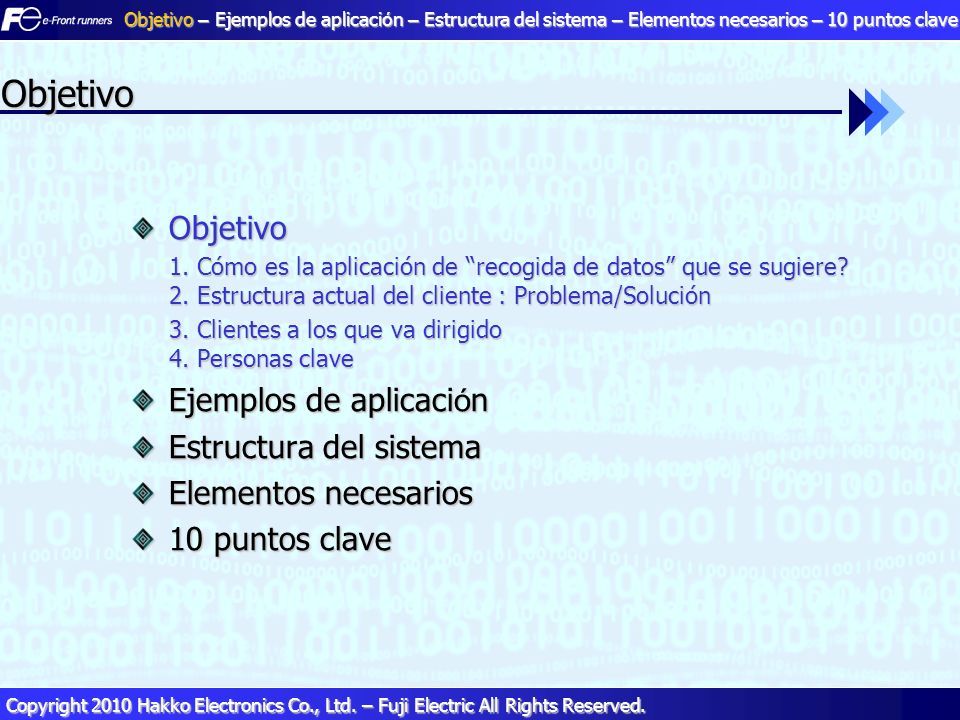

3 Objetivo Objetivo Ejemplos de aplicación Estructura del sistema
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Objetivo Objetivo 1. Cómo es la aplicación de “recogida de datos” que se sugiere? 2. Estructura actual del cliente : Problema/Solución 3. Clientes a los que va dirigido 4. Personas clave Ejemplos de aplicación Estructura del sistema Elementos necesarios 10 puntos clave

4 Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave
Objetivo 1. Cómo es la aplicación de “recogida de datos” que se sugiere? 1) Utilizando la V8 y 2) Vinculando datos de fábrica/proceso con una base de datos, 3) Se refuerza la capacidad de análisis para analizar los datos de fábrica/proceso BBDD La Solución de BAJO COSTE que se propone es una manera FACIL para obtener un sistema de SUPERVISION, ANALISIS y COMPROBACION del estado actual de la máquina/línea de producción en planta. *What is the data collection system with V8 that Hakko suggests? In addition to the information from the control system, data entry by an operator and linking shop floor data with upper database Will give you stronger data analysis capability to achieve the system configuration with flexibility and expandability. This is easy and affordable solution to achieve the system that you can see, know, and check the current status.

5 Objetivo 2. Estructura actual del cliente  Problema/Solución
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Objetivo 2. Estructura actual del cliente  Problema/Solución SE DESEA… “usar una gestión de producción sin contratiempos”, “obtener una visualización”, “tener un seguimiento” PERO… “software difícil de adaptar”, “no presupuesto para mantenimiento”, “preocupación por usar PC en fábrica” Ya se ha implantado un sistema de gestión de nivel superior pero… Sistema de órdenes Control de inventario Fuentes externas Gestión CAD No es posible recoger datos de planta si sólo se usa el sistema de gestión de nivel superior. Gestión global de la producción Planificación de producción Análisis de datos *Example of the data collection system - Analyze actual achievement by collecting production information and alarm information from the control system. - Manage final products and control inventory. - Plan the production schedule and give production instruction by utilizing current ordering status. - Manage documents and specifications - Maintain the facilities *Purpose of Monitouch in such system - Data collection of production information - Production management - Production instruction searched from database to show on the Monitouch *Introducing data collection system using Monitouch <Problems> - The management system already installed in the factory cannot deal various situation easily. - We want to visualize the operating situation of the factory. - We want to promote paperless solution for daily report/monthly report which we are currently write manually with paper and enter the record to PC in the office. - It is difficult to customize the package software from the market. - Maintenance fee is too costly to improve current system. - Installing a PC based application goes over the budget. - Installing a PC is not possible due to the using environment or way to use it. - Fast changing in OS is one of the concern. Monitouch will cover the area between the control system which is closer to the factory floor than upper management system and production system. Merit of using Monitouch - Monitouch is popularized - It is easy to customize the screen without special knowledge of dedicated PC application. - It is possible to start by installing only one Monitouch as trial so that you can reduce the risk involving in the full installation. La V8 actúa como puente entre el sistema de control y el sistema de gestión de nivel superior. RECOGIDA DE DATOS Instrucciones de producción Gestión de procesos Sistema de Control

6 Objetivo 3. Clientes a los que va dirigido
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Objetivo 3. Clientes a los que va dirigido Tipo 1: Desarrollo de clientes con órdenes periódicas Expectativa de órdenes periódicas de Monitouch. A través de soporte/training requerido en el momento de la instalación. Tipo 2: Desarrollo de clientes con una solución total usando Monitouch El valor de la orden es alto/grande. *Target customer <Developing customers with continuous orders> Good: Once the system completed and launched, the customer will start to set up and expand the system by themselves. Challenge: At the initial stage, through support and training to the customer is very important. <Developing customers with a total solution system using Monitouch> Good: Order value is high because distributor/Hakko does screen programming and related setups as a system with charge. Challenge: This type of order may be an one-shot order because all the settings have to be done by distributor/Hakko. 　　　　　Also backup system to receive system order is a must. If you consider that your potential customer is not fit into these criteria, introducing this solution may be difficult. Requerimiento de Sistema de Backup para recibir orden del sistema.

7 Objetivo 4. Personas clave
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Objetivo 4. Personas clave Jefe de mantenimiento （Información del equipo de mantenimiento que reflejan la opinión de la gente de fábrica.) Gerente de planta (Información de gente de fábrica） *Key person and purpose Manager of the factory floor -> To listen to the opinions from the factory. 2)　Maintenance manager -> To listen to the opinion to reflect the comments from the factory 　　　　to current system. 3)　Budget decision maker -> To listen to the opinion about the budget 4) PC system manager -> To listen to the opinion about existing system and installing database Responsable informático (Información sobre la conectividad del actual sistema informático） Responsable de compras　 （Información sobre presupuesto e inversiones）

8 Ejemplos de aplicación
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Ejemplos de aplicación Objetivo Ejemplos de aplicación 1. Ejemplo de aplicación 1 2. Ejemplo de aplicación 2 3. Ejemplo de aplicación 3 4. Ejemplo de aplicación 4 5. Resumen ejemplos aplicación 6. Otros Estructura del sistema Elementos necesarios 10 puntos clave

9 Ejemplos de aplicación 1. Ejemplo de aplicación 1
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Ejemplos de aplicación 1. Ejemplo de aplicación 1 Cliente Grupo farmacéutico en el norte de Japón Aplicación Preparados medicinales Problema - Personal requerido para verificación. - Lugar de trabajo de dimensiones reducidas. Objetivo de Monitouch Trazabilidad (Datos medidos almacenados en BBDD) Comparación de BBDD y el tipo de medicina/ valores medidos para evitar el error humano. Nota.- Se reemplazó PC por una Monitouch de 5.7”. BB DD V-Server - Nombre medicina - Datos fórmula PC Ethernet Monitouch Where Monitouch is used: Preparation of the medicines, confirmation of the prescription, making the records of the preparation. Product used: V706, electric balance, barcode reader. Purpose:　 Make the electric records of preparation and simplify the tasks related to the preparation. In the past, once someone prepares the medicine, another person checks the medicine visually and the final weight of it. This application originally used a PC but Monitouch enables to reduce the space required and secure wider working area. Beep! Lector código de barras Balanza electrónica Medicina

10 Ejemplos de aplicación 2. Ejemplo de aplicación 2
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Ejemplos de aplicación 2. Ejemplo de aplicación 2 Cliente Proveedor de una marca líder automoción (Norte de Japón). Aplicación Producción de ejes (proceso pulido). Problema - Si una pulidora para, los ejes deben permanecer en los estados anteriores y posteriores. Objetivo de Monitouch Recoger datos para analizar: 1)Cuándo 2)en qué proceso y 3)por cuánto tiempo se produjo el paro. Nota.- Un monitor de 50” está conectado usando el módulo de salida RGB para informar del estado de la máquina a los operarios. MSDE BB DD Mostrar datos de las V706CD V-Server Ethernet V710iS Entrar causa del paro. PLC Keyence V706CD (15-30 estaciones) Product: Shafts for 2-wheel or 4-wheel vehicles (MT input shafts, drive shafts, etc.) Process where Monitouch is used: Machine works for grinding Product used: V706CD(DU-01) x52, V710IS x3, TELLUS & V-Server x2 licenses, MSDE Purpose: The main purpose is to collect the data of when/in which stage/how long the machine stops. There are multiple grinders in one process. One operator is setting shafts to the grinders manually. If the grinder stops, shafts will stay at the previous/next stage. Each grinder sends its operating status. Each operating status is gathered to one PLC (Keyence KZ). Operator enters the reason of the stop from the V706. Monitouch also displays the status of each grinder. Master V710iS shows the information collected from about 15 stations of V706. This V710iS is also connected to 50-inch display using RGB-OUT feature. Pulidora 1 Pulidora 6 Pulidora 2 Pulidora 5 Pulidora 3 Pulidora 4

11 Ejemplos de aplicación 3. Ejemplo de aplicación 3
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Ejemplos de aplicación 3. Ejemplo de aplicación 3 Cliente Fabricante componentes automoción en Japón. Aplicación Gestión de operación de las prensas. Requerimiento del cliente Notificación automática del tiempo de sustitución de moldes viejos. - Evitar cualquier posible error al seleccionar los moldes. - Envío de las instrucciones de producción. Objetivo Monitouch Pedir instrucciones de producción al PC de nivel superior. Comprobar el numero disponible de moldes. Reenviar la información de producción al PC de nivel superior. SQL2005 Gestiona datos de producción con las V810iS BB DD V-Server Ethernet V810iS (30estaciones) Pide las instrucciones de producción Enviar la información del proceso al PC de nivel superior en tiempo real. Product: Press machine for the components of automotive Process where Monitouch is used: Operation management of press production line Products used: V810ISx 30, TELLUS & V-Server x1 license, SQL2005 Purpose: Send the request of production instruction from the press machine in the factory to upper PC. Name of the components and production shot count data is returned from PC. Set the molds in accordance with the information about upper and lower molds that matches the component Trace information of the molds to obtain number of the repair.. Check the limit shot count by adding the shot count of the current production to the shot count of the previous productions. Once production starts, progress of the production is sent to upper PC in real time. Prensa

12 Calcula la eficiencia del conjunto basada en los datos recogidos.
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Ejemplos de aplicación 4. Ejemplo de aplicación 4 Cliente Fabricante componentes automoción en Japón Aplicación Gestión de operación de los compresores Requerimiento del cliente Monitorizar el estado de operación Objetivo de Monitouch Monitorizar el progreso y estado de operación en la pantalla maestra. - El PC de nivel superior recibe datos de la pantalla maestra. La eficiencia del conjunto se calcula y se muestra en el PC. MSDE BB DD V-Server Calcula la eficiencia del conjunto basada en los datos recogidos. Ethernet Sistema Producción Pantalla maestra Products: Compressor for automotives Process where Monitouch is used: Entire compressor production lines Products used: V606eMx 3, V706CD(DU-01）x18, V708ISDx 12, V710ISDx 29 V712ISx 8, V715Xx 1 V808ISD x1 TELLUS&V-server x1 license, V-Server x1 license Purpose: Production data is sent to MSDE to understand the progress and operating condition of each machine in the product line. V706CD(DU-01）x 18, V708iSDx 12, V710iSx 29, V712iSx 8, V808iSDx 1 etc.

13 Ejemplos de aplicación 5. Resumen ejemplos de aplicación
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Ejemplos de aplicación 5. Resumen ejemplos de aplicación Gestión de la producción　 Focalización en producto Obtener historial para incrementar la producción <e.g.> 　Gestión planning 　Modelos 　Volumen planificado y real Cuenta de fallos Gestión de operación Focalización en la instalación Entender la situación actual para tomar las medidas apropiadas <e.g.> 　Historial de alarmas 　Historial de paros 　Número de defectos Trazabilidad Focalización en trazabilidad de problemas Relacionar la información de producción y de instalación para lograr los requerimientos necesarios Aplicación Gestión Producción Operación Trazabilidad Fabricación recetas Y Producción ejes Prensa Producción compresor

14 Ejemplos de aplicación 5. Otros
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Ejemplos de aplicación 5. Otros Business Application Purpose Connector manufacturer Production line Production mgt, operation mgt->recently traceability added Capacitor manufacturer Traceability, operation mgt-> recently production mgt added Component manufacturer Electric balance & barcode reader to check and manage the weight Motor manufacturer *Additional Examples “Traceability” is here to stay. (In future, trace information will be the core of the data collection) - Though production volume is decreasing due to this recession, traceability is still a “must” for the manufacturer.

15 Estructura del sistema
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Estructura del sistema Objetivo Ejemplos de aplicación Estructura del sistema 1. Elementos 2. Sistema 3. Ventajas del sistema Elementos necesarios 10 puntos clave

16 Estructura del sistema 1. Elementos
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Estructura del sistema 1. Elementos PC V8 DB + + Between V8i and V-Server: talks in “Monitouch language” Between V-Server and ODBC(driver):talks “SQL language” Between ODBC and database: talks in their common language. cable LAN HUB

17 Estructura del sistema 2. Sistema
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Estructura del sistema 2. Sistema Bases de datos SQL-Server Oracle MSDE MS Access MS Excel V-Server V8i ODBC SQL Between V8i and V-Server: talks in “Monitouch language” Between V-Server and ODBC(driver):talks “SQL language” Between ODBC and database: talks in their common language. Ethernet

18 Estructura del sistema 3. Ventajas del sistema
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Estructura del sistema 3. Ventajas del sistema Existe una buena respuesta del sistema aún aumentado el número de nodos participantes! Formato de Base de Datos a escoger! No es necesario una configuración adicional en el V-Server! Fácil programación!

19 Elementos necesarios Objetivo Ejemplos de aplicación
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Elementos necesarios Objetivo Ejemplos de aplicación Estructura del sistema Elementos necesarios 10 puntos clave

20 Elementos necesarios Base de datos BB V-Server DD V8i ODBC SQL
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave Elementos necesarios Base de datos BB DD V-Server V8i ODBC SQL ODBC Fuente de datos 2. Servidor 3. Login 4. Password 5. Nombre Base Datos Base de datos (SQL Server) 1/ Crear BBDD 2/ Crear tabla 3/ Configurar campos 4/ Entrar valores V-SFT 1. Dirección IP 2. Tabla de red 3. Configurar MES 4. Macro MES V-Server (Nada a configurar) *Necessary Items <V8i> 　1) V-SFT: Local IP address setting 　2) V-SFT: Network table 　3) V-SFT: MES setting 4) V-SFT: MES macro settings <V-Server> You only have to install and start it. No settings required. <ODBC> 1)ODBC data source name 　2) Server setting 　3) Login setting 　4) Password setting 　5) Database name setting <Database> *In this example and hands-on, SQL server is used. 　1) Create a database. 　2) Create a table 　3) Enter the fields. 　4) Enter the values.

21 10 puntos clave Objetivo Ejemplos de aplicación Estructura del sistema
Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave 10 puntos clave Objetivo Ejemplos de aplicación Estructura del sistema Elementos necesarios 10 puntos clave

22 Objetivo – Ejemplos de aplicación – Estructura del sistema – Elementos necesarios – 10 puntos clave
1) Este tipo de aplicación no reemplaza a ningun modo a un sistema MES. 2) Este tipo de aplicación no es un substituto para una aplicación SCADA. 3) El cliente target de esta aplicación es el que quiere tener un sistema de recopilación de datos fácil y rápida. 4) En muchas fábricas es difícil manipular datos de las instalaciones aún teniendo un sistema de gestión de la producción. Este tipo de aplicación permite al responsable de los operarios comprobar el estado de la base de datos fácilmente en planta. 5) En lugar de usar un PC en planta, incluso el modelo más pequeño de Monitouch puede ser utilizado como interface. 6) Es posible usar el sistema V8 + V-Server + Database en modo demo fácilmente antes de instalar el sistema definitivo. 7) Es posible instalar un sistema low-cost de recogida de datos con la siguiente configuración: V806iMD + V-Server + Express Edition de SQL2005/2008 (gratis). 8) Reemplazar antiguos sistemas existentes de gestión de informes diarios/mensuales en formato papel. *Let’s Set UP 1) V8 unit Either V8i or V8+CU-03-3 is compatible 2) LAN cable and HUB 3) PC 　Prepare the PC environment to use database.　 　Install V-Server. 9) El operario puede usar la aplicación como herramienta para verificar las intrucciones de funcionamiento. 10) Se puede sugerir la posibilidad de instalar el sistema como vigilancia de operación en caso de que el cliente tenga más de una instalación. Así podrá monitorizar el estado de las máquinas en la pantalla maestra de un vistazo.

23 Gracias por su atención!
*Let’s Set UP 1) V8 unit Either V8i or V8+CU-03-3 is compatible 2) LAN cable and HUB 3) PC 　Prepare the PC environment to use database.　 　Install V-Server.
