¿CÓMO CONOCER EL INTERIOR TERRESTRE? Métodos directos Métodos indirectos La observación de materiales volcánicos, Los sondeos (hasta 12 km.) Las minas.

Presentación del tema: "¿CÓMO CONOCER EL INTERIOR TERRESTRE? Métodos directos Métodos indirectos La observación de materiales volcánicos, Los sondeos (hasta 12 km.) Las minas."— Transcripción de la presentación:

1 ¿CÓMO CONOCER EL INTERIOR TERRESTRE? Métodos directos Métodos indirectos La observación de materiales volcánicos, Los sondeos (hasta 12 km.) Las minas (hasta 3 km., el estudio de rocas profundas, etc. el método gravimétrico estudio de la temperatura magnetismo terrestre método eléctrico estudio de los meteoritos estudio de las ondas sísmicas CONCLUSIONES DIRECTAS PERO MUY LIMITADAS CONCLUSIONES POR DEDUCCIÓN

2 2. Método gravimétrico 2: Métodos de estudio del interior terrestre Contrastando los valores teóricos con los valores reales obtenidos experimentalmente, surgen ANOMALÍAS GRAVIMÉTRICAS: Positivas: cuando los materiales son más densos. Negativas: cuando son menos. Pueden utilizarse para localizar yacimientos

3 3. Estudio de la temperatura 2: Métodos de estudio del interior terrestre (En la superficie es de 3ºC/100m) Esiste un gradiente geotérmico que se va reduciendo con la profundidad

4 4. Magnetismo terrestre 2: Métodos de estudio del interior terrestre

5 Video líneas de campo https://www.youtube.com/watch?v=1PuL-Zh8PPk

6 5. Método eléctrico 2: Métodos de estudio del interior terrestre Mide la resistividad de las rocas (el inverso de la conductividad) Se crea un fuerte campo eléctrico con dos “electrodos de potencial”, y se mide la intensidad del campo creado con dos “electrodos de potencial” Es muy preciso a poca superficie, y se utiliza en prospecciones mineras y de aguas subterráneas..

7 6. Estudio de meteoritos 2: Métodos de estudio del interior terrestre Son fragmentos rocosos que orbitan en el sistema solar, como restos de los primitivos planetesimales. Por eso su estructura y composición nos dan datos del interior terrestre. No confundir con las “tectitas” o rocas de impacto Meteoritos: Sideritos (4%, Fe y Ni) Siderolitos (1%, Fe y silicatos) Condritas (86%, peridotitas) Acondritas (9%, basaltos)

8 7. MÉTODO SÍSMICO 2: Métodos de estudio del interior terrestre La sismología estudia los terremotos y la transmisión de sus vibraciones u ondas sísmicas. Éstas se transmiten a partir del foco o hipocentro El epicentro es el punto superficial situado en la vertical del foco. Los terremotos se registran con sismógrafos y así obtenemos sismogramas

9 2: Métodos de estudio del interior terrestre Las ondas sísmicas son de tres tipos: Primarias o P. De compresión, son las más rápidas (unos 10 km/s), y se propagan tanto por sólidos como por líquidos. Longitudinales Secundarias o S. Van más lentas (unos 5 km/s), y se propagan solo por sólidos. Son transversales Superficiales.. Se generan al llegar a la superficie las ondas P y S. Son las más lentas pero las más peligrosas + Su velocidad depende de la naturaleza de los materiales que atraviesan + Cada cambio en la velocidad provoca un cambio en la dirección de la onda (refracción) Ondas S Ondas L Ondas P Escarpe de falla Frentes de onda Falla

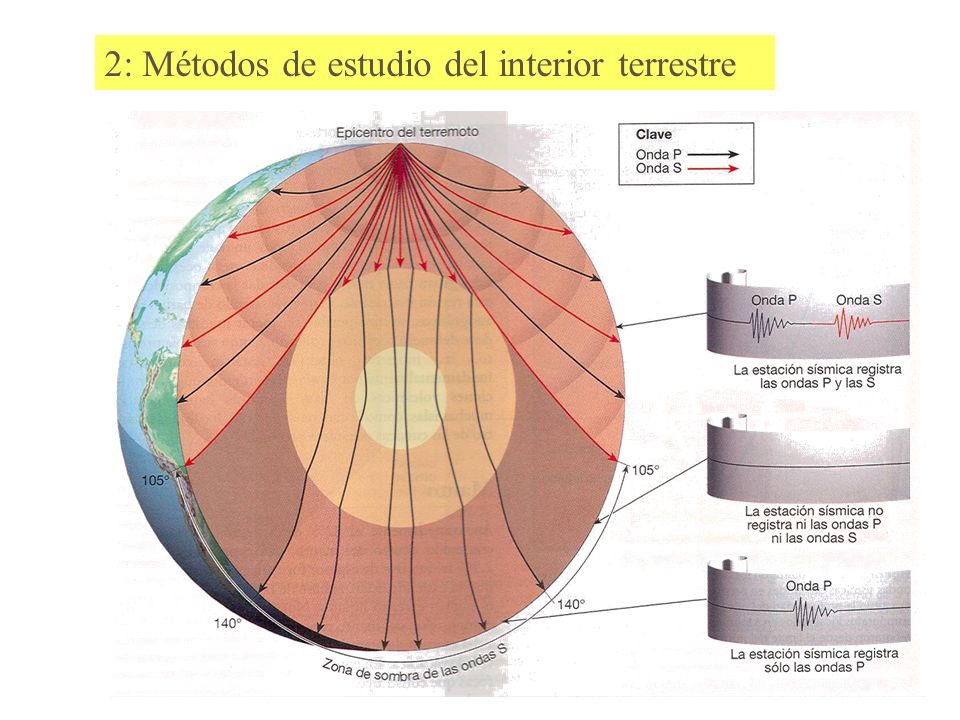

10 2: Métodos de estudio del interior terrestre

11 INFORMACIÓN APORTADA POR LOS TERREMOTOS Método sísmico La velocidad de propagación de las ondas sísmicas en el interior terrestre sufre variaciones graduales y, a veces, cambios bruscos denominados discontinuidades. 2 3 4 5 6 7 8 9 10 11 12 13 14 2 0004 0006 000 Profundidad (km) 670 2 900 5 150 Núcleo Manto Las discontinuidades sísmicas se utilizan para diferenciar las capas del interior del planeta. Ondas P Ondas S Velocidad (km/s) Discontinuidad de Mohorovicic Discontinuidad de Gutenberg Discontinuidad de Lehman

12

13 3. Estructura interna de la Tierra

14 ESTRUCTURA DE LA TIERRA Si el criterio utilizado para distinguir las capas concéntricas que forman el planeta, es la composición química entonces hablamos de unidades geoquímicas: Corteza, manto y núcleo. MANTO NÚCLEO CORTEZA CONTINENTAL CORTEZA OCEÁNICA CORTEZA UNIDADES GEOQUÍMICAS

15 ESTRUCTURA DE LA TIERRA Entre 25 y 70 km. Muy heterogénea. Rocas poco densas (2,7 g/cm 3 ). Edad de las rocas entre 0 y 4000 M. a. Entre 5 y 10 km. Más delgada. Rocas de densidad media (3 g/cm 3 ). Edad de las rocas entre 0 y 180 M. a. Desde la base de la corteza hasta 2900 km. Representa el 83% del volumen total de la Tierra. Densidad del manto superior 3,3 g/cm 3. Densidad del manto inferior 5,5 g/cm 3. Desde los 2900 km al centro del planeta. Representa el 16% del volumen total del planeta. Densidad alta (10 a 13 g/cm 3 ). Compuesto principalmente por hierro y níquel. MANTO NÚCLEO CORTEZA CONTINENTAL CORTEZA OCEÁNICA CORTEZA UNIDADES GEOQUÍMICAS

16 Estructura horizontal de la corteza MODELO GEOQUÍMICO

17 ESTRUCTURA DE LA TIERRA Si el criterio utilizado para distinguir las capas concéntricas que forman el planeta, es el comportamiento mecánico entonces hablamos de unidades dinámicas: Litosfera, manto superior sublitosférico, manto inferior, núcleo externo y núcleo interno Litosfera Moho Zona de subducción MANTO SUPERIOR SUBLITOSFÉRICO MANTO INFERIOR MANTO SUPERIOR SUBLITOSFÉRICO Litosfera continental Litosfera oceánica Moho Manto inferior Núcleo externo Núcleo interno Carletonville Suráfrica 3,8 km Mina más profunda Sondeo más profundo Moho Manto inferior 2230 km Núcleo externo 2885 km Núcleo interno 1216 km Murmansk Rusia 12 km

18 ESTRUCTURA DE LA TIERRA LITOSFERANÚCLEO EXTERNO Manto superior sublitosférico MANTO INFERIORNÚCLEO INTERNO La más externa. Rígida. La litosférica oceánica de 50 a 100 km de espesor. La litosfera continental de 100 a 200 km. Formada por placas. Capa plástica. Hasta los 670 km de profundidad. Materiales en estado sólido. Existen corrientes de convección con movimientos de 1 a 12 cm por año. Fluido de viscosidad elevada Incluye el resto del manto. Sus rocas están sometidas a corrientes de convección. En su base se encuentra la capa D’’ integrada por los “posos del manto”. Llega a los 5150 km. Se encuentra en estado líquido. Tienen corrientes de convección y crea el campo magnético terrestre. Formado por hierro sólido cristalizado. Su tamaño aumenta a algunas décimas de milímetro por año. UNIDADES DINÁMICAS

19 MODELO DINÁMICO

20 La ASTENOSFERA tiene espesor variable (100-300 km) y se comporta de manera plástica (sobre ella “flotan” las placas de la litosfera). Su existencia es muy discutida, y puede no ser continua. La ENDOSFERA equivale al núcleo, y tiene una parte externa fluída y una parte interna sólida Su movimiento genera el campo magnético terrestre La MESOSFERA equivale al resto del manto. Es sólida y rígida, pero permite la existencia de corrientes de convección. Y a veces es atravesada por plumas térmicas ascendentes que originarán puntos calientes MODELO DINÁMICO

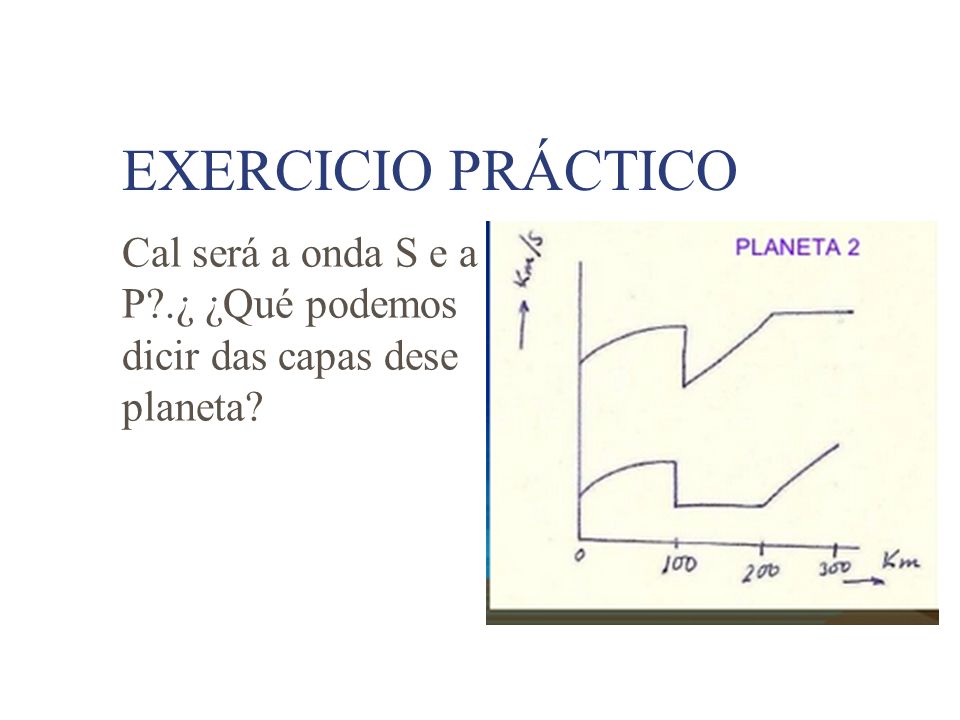

21 EXERCICIO PRÁCTICO Cal será a onda S e a P?.¿ ¿Qué podemos dicir das capas dese planeta?
