1 MERCADO ZONAL SANTA ANA EXPOSITOR : ING. WILDOR S. SANCHEZ RODRIGUEZ

2 MERCADO ZONAL SANTA ANA DATOS GENERALES PROYECTO : MERCADO ZONAL SANTA ANA. TIPO EDIFICACIÓN : MERCADO MINORISTA PROPIETARIO:ASOCIACIÓN DE COMERCIANTES SANTA ANA DEL MERCADO ZONAL VIÑANI IV ETAPA UBICACIÓN :PROMUVI VIÑANI IV Mz. 391 Lt. 1 Dist. Coronel Gregorio Albarracín Lanchipa Prov. Y Región Tacna 5.03DEL TERRENO. El terreno circundado por tres avenidas importantes dos de alto tránsito (Av. Gral. José Bedoya y Av. Monitor Huáscar), uno de mediana circulación (Av. Nº 09), una calle Nº 17. Además con frente al ovalo Nº 04 Es importante tener en cuenta las secciones viales de las avenidas y calles circundantes. AREA Y PERIMETRO: AREA; 42, m2 PERIMETRO : compuesto por 11 tramos que hacen la sumatoria total de ml.

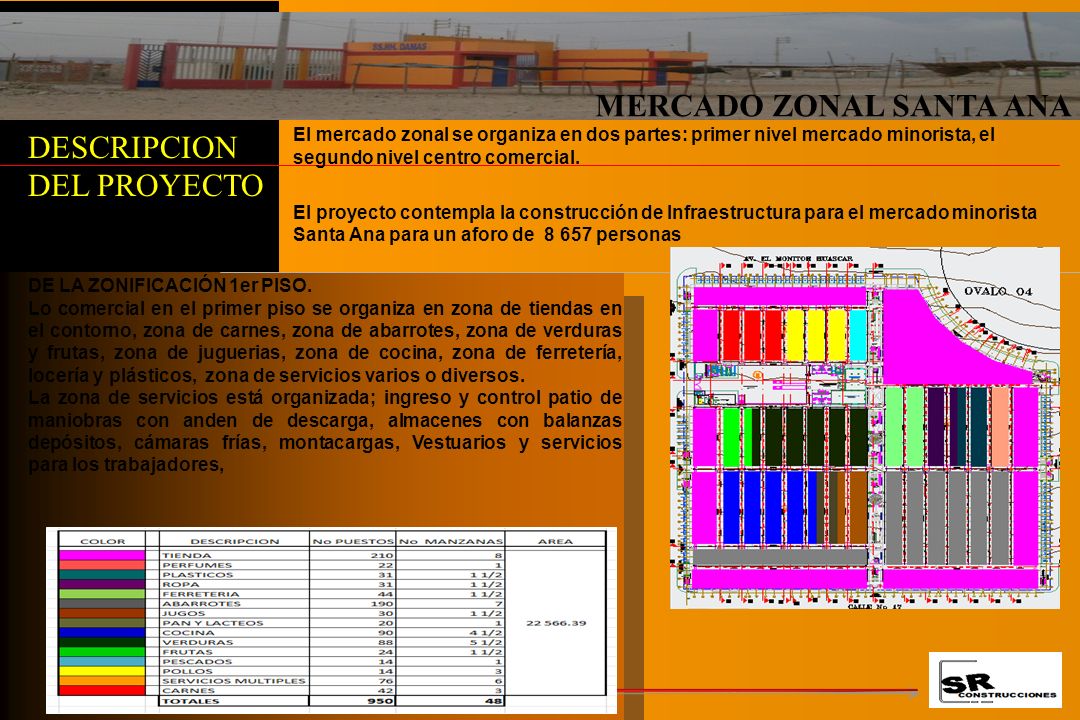

3 MERCADO ZONAL SANTA ANA DESCRIPCION DEL PROYECTO El proyecto contempla la construcción de Infraestructura para el mercado minorista Santa Ana para un aforo de personas DE LA ZONIFICACIÓN 1er PISO. Lo comercial en el primer piso se organiza en zona de tiendas en el contorno, zona de carnes, zona de abarrotes, zona de verduras y frutas, zona de juguerias, zona de cocina, zona de ferretería, locería y plásticos, zona de servicios varios o diversos. La zona de servicios está organizada; ingreso y control patio de maniobras con anden de descarga, almacenes con balanzas depósitos, cámaras frías, montacargas, Vestuarios y servicios para los trabajadores, El mercado zonal se organiza en dos partes: primer nivel mercado minorista, el segundo nivel centro comercial.

4 MERCADO ZONAL SANTA ANA CUADRO DE AREAS ZONAS DE SERVICIOS PRIMER PISO – ZONA ADMINISTRATIVA

5 MERCADO ZONAL SANTA ANA DE LA ZONIFICACIÓN 2do PISO. se organiza en zona de tiendas en el contorno, zona de stand con sub zonas joyería bisutería y otros y servicios varios, sub zona venta de ropa, sub zona de informática impresiones y periféricos, sub zona de zapaterías, sub zona de estampados, serigrafía, librerías, sub zona de video juegos, dulcerías, licores finosy otros. La zona de servicios está organizada; sub zona administrativa, sub zona de guardería infantil, sub zona seguridad y vigilancia, DESCRIPCION DEL PROYECTO

6 MERCADO ZONAL SANTA ANA CUADRO DE AREAS ZONAS DE SERVICIOS SEGUNDO PISO –ZONA ADMINISTRATIVA

7 MERCADO ZONAL SANTA ANA ELEVACIONES

8 MERCADO ZONAL SANTA ANA CORTES CORTE POR LOS SECTORES D, E Y G CORTE POR LOS SECTORES B Y SECTOR ADMINISTRATIVO CORTE POR LA ALAMEDA

9 MERCADO ZONAL SANTA ANA CUADROS DE RESUMEN CUADRO DE RESUMEN GENERAL

10 MERCADO ZONAL SANTA ANA PUESTOS DE VENTAS PUESTO DE CARNES PRIMER PISO POLLO,PES PESCADO Y CARNES

11 MERCADO ZONAL SANTA ANA ESTRUCTURAS CIMENTACIONES DETALLES TIPICOS (SECTOR D) CIMENTACION TIPICA (SECTOR D)

12 MERCADO ZONAL SANTA ANA ESTRUCTURAS ALIGERADO ALIGERADO TIPICO (SECTOR G) DETALLES TIPICOS DE ARMADOS DE ALIGERADO (SECTOR G)

13 MERCADO ZONAL SANTA ANA INST. SANITARIAS AGUA

14 MERCADO ZONAL SANTA ANA INST. SANITARIAS DESAGUE

15 MERCADO ZONAL SANTA ANA INST. ELECTRICAS ALIMENTADORES INST. PUESTOS –PRIMER PISO.

16 MERCADO ZONAL SANTA ANA SISTEMA CONTRA INCENDIOS TANQUE ELEVADO Y CISTERNA.

17 MERCADO ZONAL SANTA ANA `RESISTENCIA DE SUELO ENSAYO DE DENSIDAD DE CAMPO CALICATA 01 MERCADO SANTA ROSA UBICACIÓN DE CALICATAS 02 MATERIAL EXTRTAIDO CALICATA 02 ESTUDIOS DE SUELO CURVA GRANULOMETRICA

18 MERCADO ZONAL SANTA ANA PANEL FOTOGRAFICO CARGA Y DESCARGA DE PRODUCTOS. CARGA Y DESCARGA ZONA DE SERVICIO CARGA Y DESCARGA/ PATIO DE MANIOBRAS FRIGORIFICO/ CAMARAS FRIGORIFICAS MERCADO GRAU CARGA Y DESCARGA PATIO DE MANIOBRAS MERCADO HEROES DEL CENEPA CARGA Y DESCARGA PATIO DE MANIOBRAS PUESTO DE VENTAS VENTA DE ROPA ABARROTES Y OTROS MERCADO GRAU MERCADO HEROES DEL CENEPA MERCADO SANTA ROSA

19 MERCADO ZONAL SANTA ANA REJILLAS VENTA DE ROPA MERCADO GRAU MERCADO HEROES DEL CENEPA MERCADO SANTA ROSA REJILLAS PUESTOS DE CARNE MERCADO GRAU PUESTOS DE ABARROTES MERCADO GRAU VISTA DE PUESTOS DEL MERCADO SANTA ANA

20 MERCADO ZONAL SANTA ANA FACHADAS ESCALERA MECANICA ASCENSOR ESCALERA FACHADA PLAZA VEA MERCADO GRAU FACHADA ME`RC. SANTA ROSA PLAZA VEA ESCALERA MECANICA ESCALERA VISTA DE ALAMEDA CENTRA DEL MERCADO SANTA ANA

21 MERCADO ZONAL SANTA ANA

22

23 GRACIAS………
