1 Celia Marcos Pascual Irene Rodríguez Marcos Caracterización de las partículas de la atmósfera de Segovia y evaluación medioambiental XIV edición del Concurso de Mediambiente de Caja Segovia

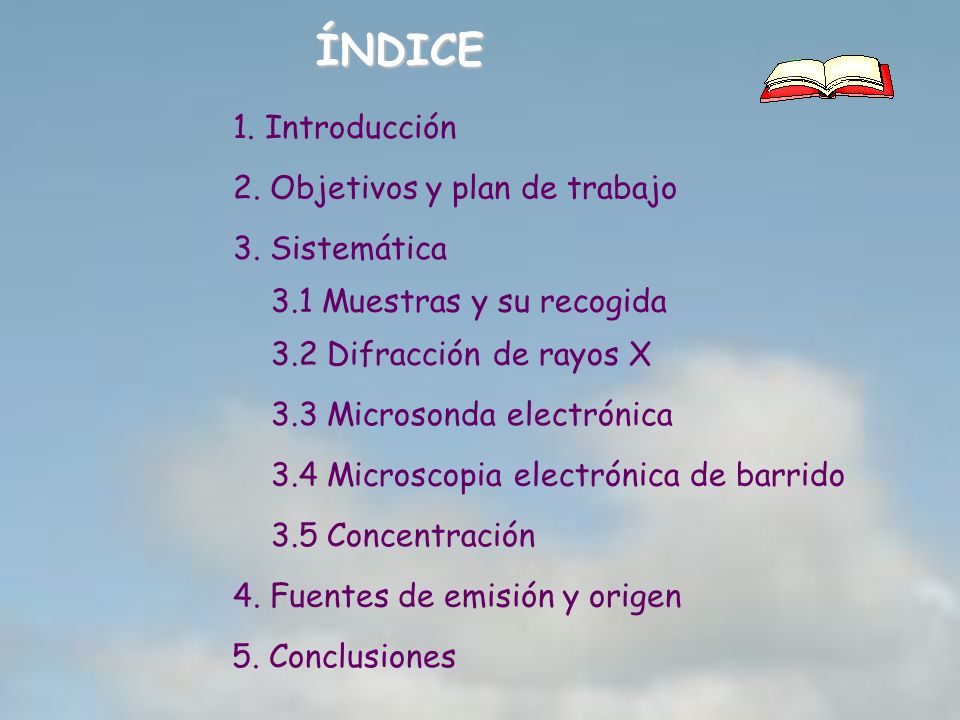

2 1. Introducción 2. Objetivos y plan de trabajo 3. Sistemática 3.1 Muestras y su recogida 3.2 Difracción de rayos X 3.3 Microsonda electrónica 3.4 Microscopia electrónica de barrido 3.5 Concentración 4. Fuentes de emisión y origen 5. ConclusionesÍNDICE

3 INTRODUCCIÓN contaminación atmosférica La contaminación atmosférica se define como la presencia en el aire de materias y formas de energía que implican riesgo, daño o molestia grave para las personas y bienes de cualquier naturaleza (Ley 38/1972, de 22 de diciembre). Tipos de contaminantes en la atmósfera Sustancias químicas Contaminantes primarios: Sustancias vertidas directamente a la atmósfera. Contaminantes secundarios: Sustancias que se producen por transformación y reacciones químicas. Fuentes de energía, como las radiaciones y el ruido.

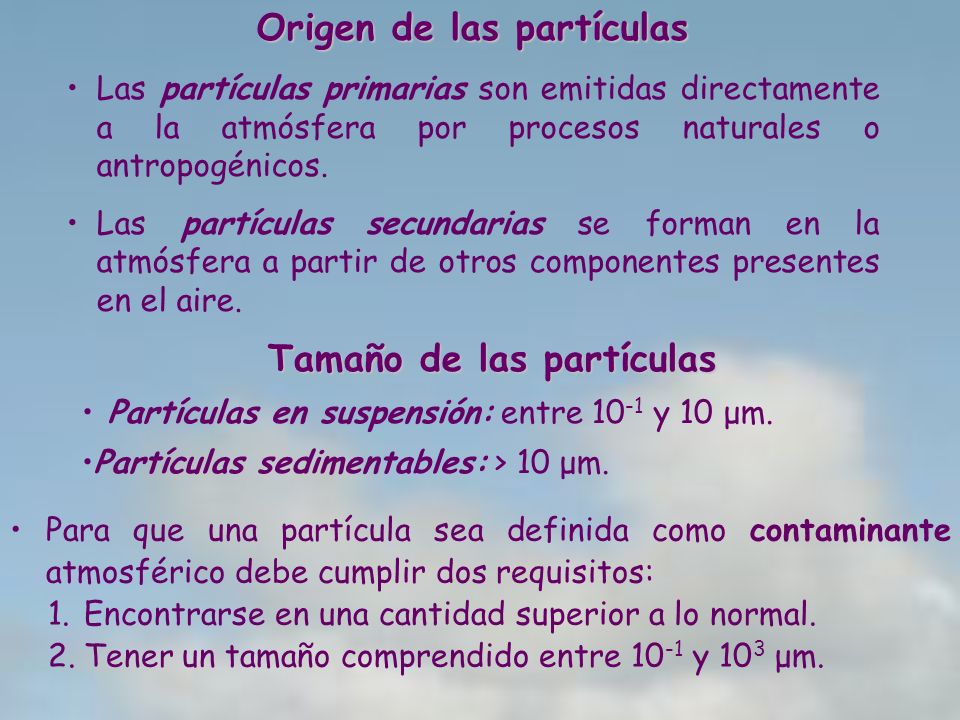

4 Tamaño de las partículas Partículas en suspensión: entre y 10 μm. Partículas sedimentables: > 10 μm. Origen de las partículas Las partículas primarias son emitidas directamente a la atmósfera por procesos naturales o antropogénicos. Las partículas secundarias se forman en la atmósfera a partir de otros componentes presentes en el aire. Para que una partícula sea definida como contaminante atmosférico debe cumplir dos requisitos: 1.Encontrarse en una cantidad superior a lo normal. 2.Tener un tamaño comprendido entre y 10 3 μm.

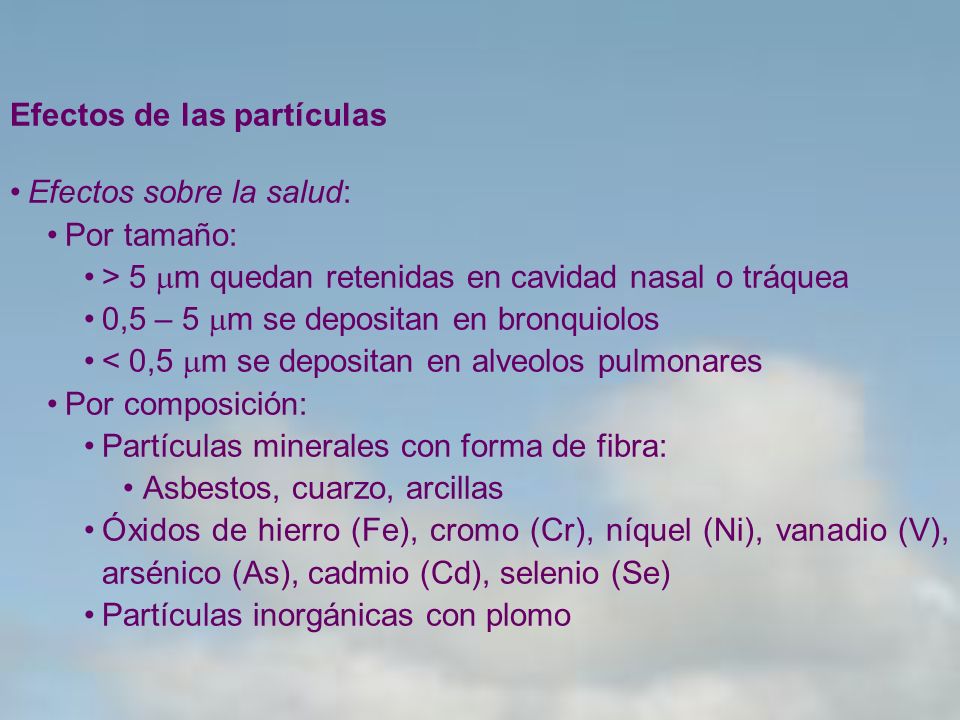

5 Efectos de las partículas Efectos sobre la salud: Por tamaño: > 5 m quedan retenidas en cavidad nasal o tráquea 0,5 – 5 m se depositan en bronquiolos < 0,5 m se depositan en alveolos pulmonares Por composición: Partículas minerales con forma de fibra: Asbestos, cuarzo, arcillas Óxidos de hierro (Fe), cromo (Cr), níquel (Ni), vanadio (V), arsénico (As), cadmio (Cd), selenio (Se) Partículas inorgánicas con plomo

6 Efectos de las partículas Efectos sobre los materiales: Afean su aspecto físico Deterioran por ataque o reacción de las partículas sedimentadas Efectos sobre visibilidad: Partículas entre 1,4 y 0,8 m son las que más reducen la visibilidad Sulfatos y nitratos Efectos globales Efecto invernadero (aumento general de la T de la tierra) Modificación del suelo por lluvias ácidas Alterando tierras cultivables y extensión de los desiertos

7 OBJETIVOS 1. Caracterizar las partículas existentes en la atmósfera de la ciudad de Segovia. 3. Analizar su concentración. 4. Determinar las posibles fuentes de emisión y origen. Y PLAN DE TRABAJO Difracción de rayos X, microsonda electrónica y microscopia electrónica de barrido Análisis estadístico Geología, suelos, meteorología, materiales de construcción, etc. 2. Analizar su forma y tamaño.

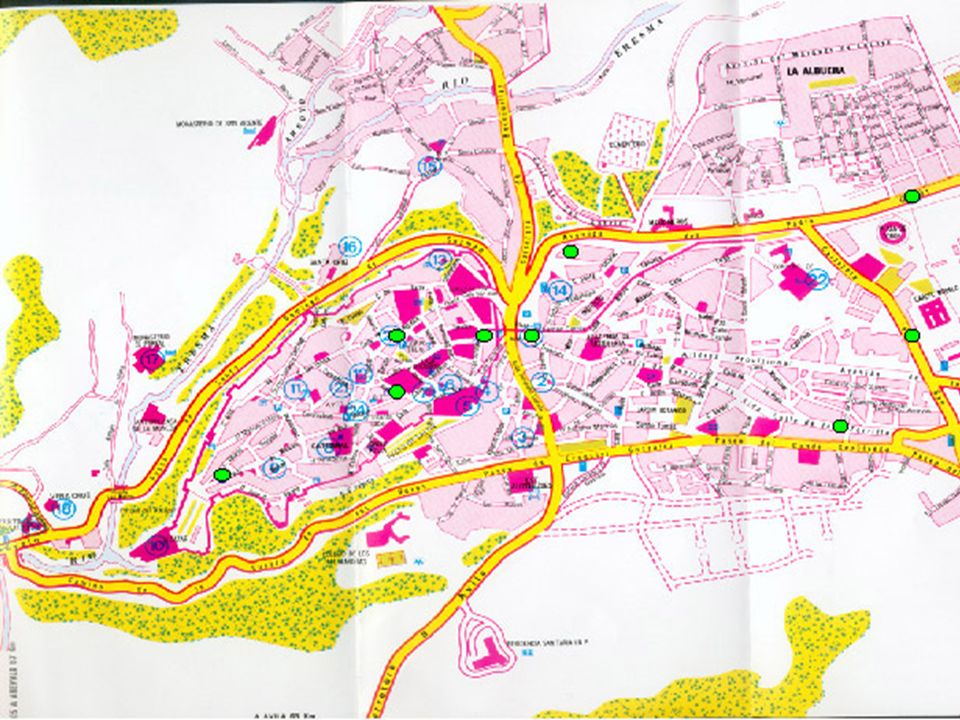

8 MUESTRAS Y SU RECOGIDA Partículas sedimentables – Diámetro superior a 10 m PM 10 – Partículas en suspensión inferiores a 10 m Estación automática de Segovia (Plaza Azoquejo) Captador de alto volumen Jose ZorillaJuan Carlos IPadre ClaretGazola Cereto Daoíz Herrería La Granja (fábrica San Gobain) Soldado Español Hontoria

9

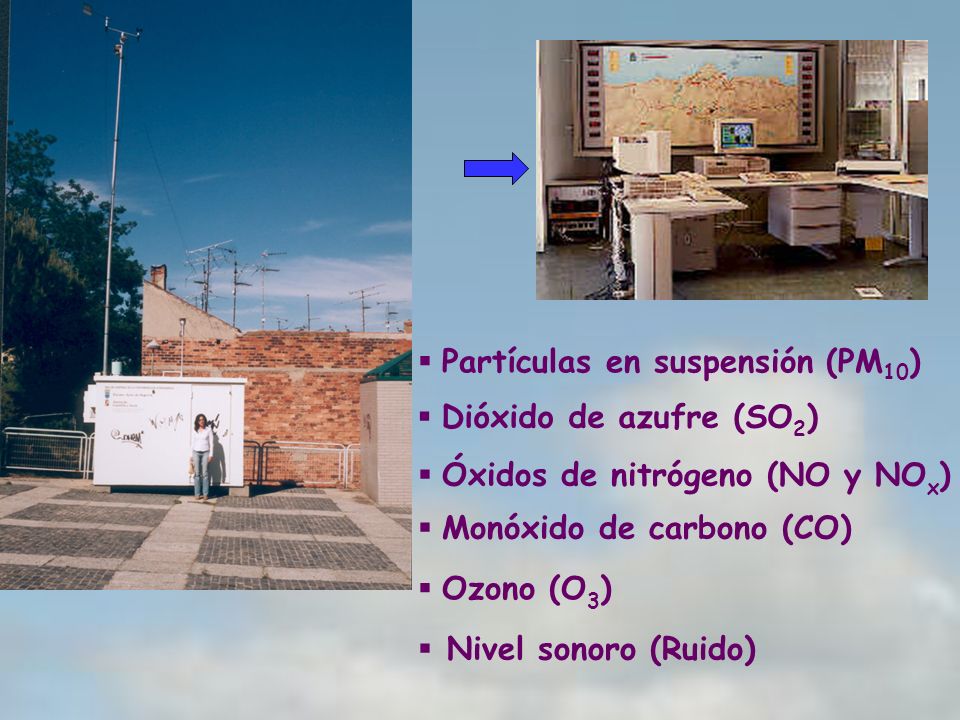

10 Partículas en suspensión (PM 10 ) Dióxido de azufre (SO 2 ) Óxidos de nitrógeno (NO y NO x ) Monóxido de carbono (CO) Nivel sonoro (Ruido) Ozono (O 3 )

11

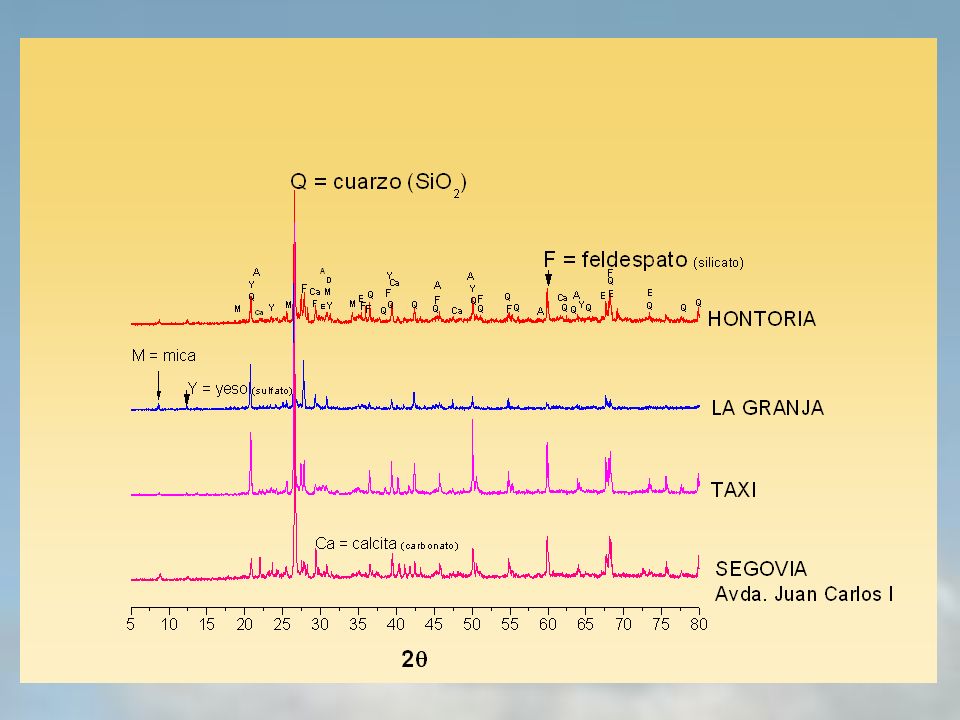

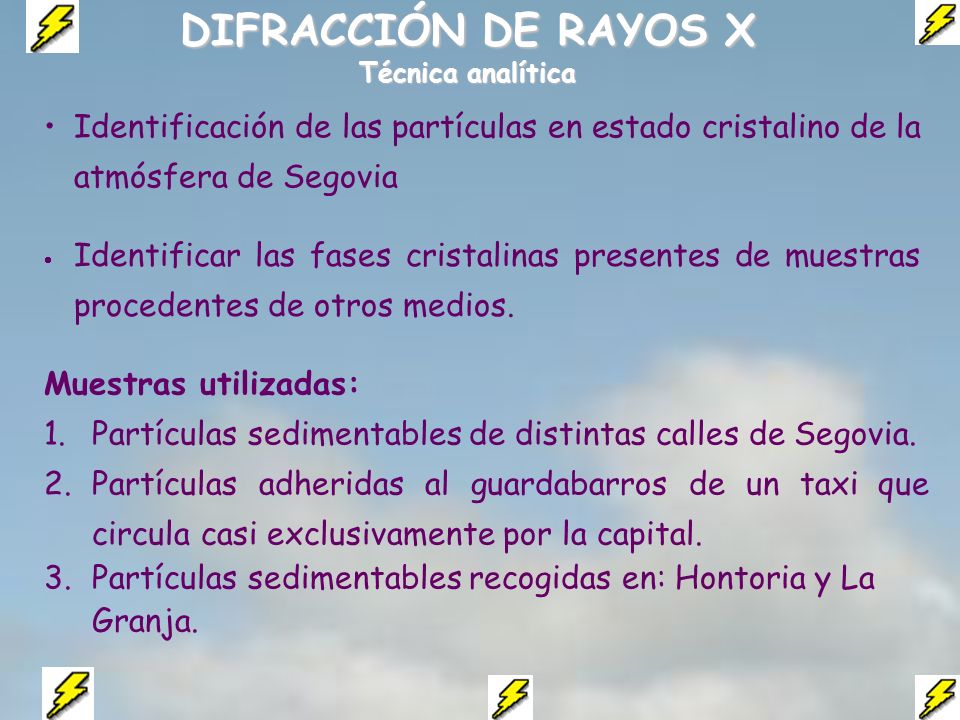

12 DIFRACCIÓN DE RAYOS X Técnica analítica Muestras utilizadas: 1.Partículas sedimentables de distintas calles de Segovia. 2.Partículas adheridas al guardabarros de un taxi que circula casi exclusivamente por la capital. 3.Partículas sedimentables recogidas en: Hontoria y La Granja. Identificación de las partículas en estado cristalino de la atmósfera de Segovia Identificar las fases cristalinas presentes de muestras procedentes de otros medios.

13

14 MICROSONDA ELECTRÓNICA Técnica analítica Corroborar las fases cristalinas identificadas mediante difracción de rayos X. Identificar otras partículas minoritarias CuarzoFeldespatosÓxidos de hierro Aluminosilicatos Partículas carbonosas

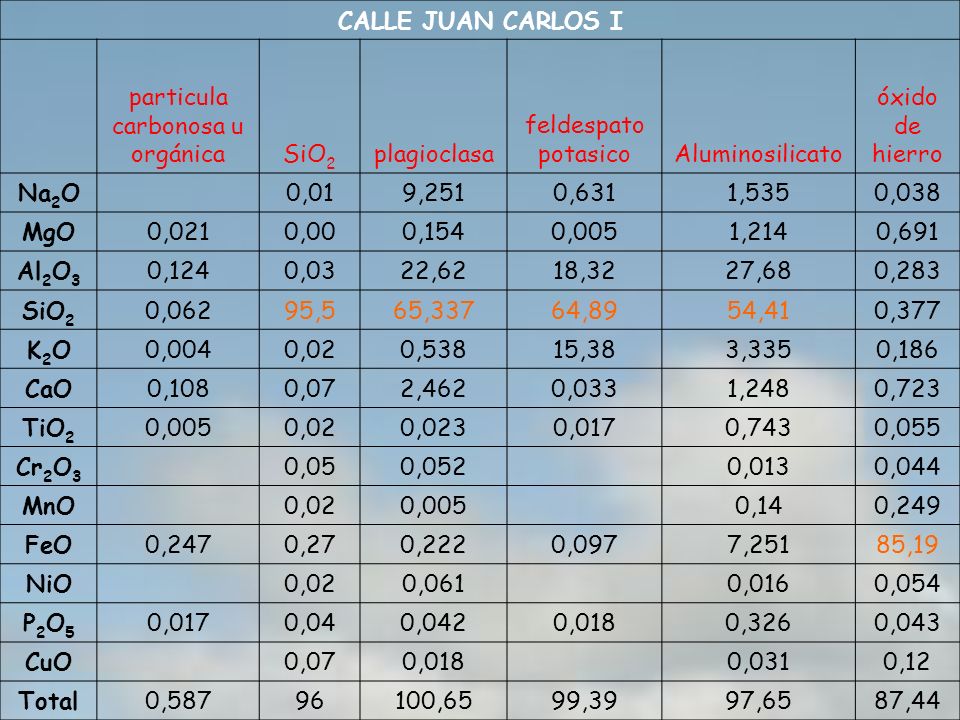

15 CALLE JUAN CARLOS I particula carbonosa u orgánicaSiO 2 plagioclasa feldespato potasicoAluminosilicato óxido de hierro Na 2 O 0,019,2510,6311,5350,038 MgO0,0210,000,1540,0051,2140,691 Al 2 O 3 0,1240,0322,6218,3227,680,283 SiO 2 0,06295,565,33764,8954,410,377 K2OK2O0,0040,020,53815,383,3350,186 CaO0,1080,072,4620,0331,2480,723 TiO 2 0,0050,020,0230,0170,7430,055 Cr 2 O 3 0,050,052 0,0130,044 MnO 0,020,005 0,140,249 FeO0,2470,270,2220,0977,25185,19 NiO 0,020,061 0,0160,054 P2O5P2O5 0,0170,040,0420,0180,3260,043 CuO 0,070,018 0,0310,12 Total0, ,6599,3997,6587,44

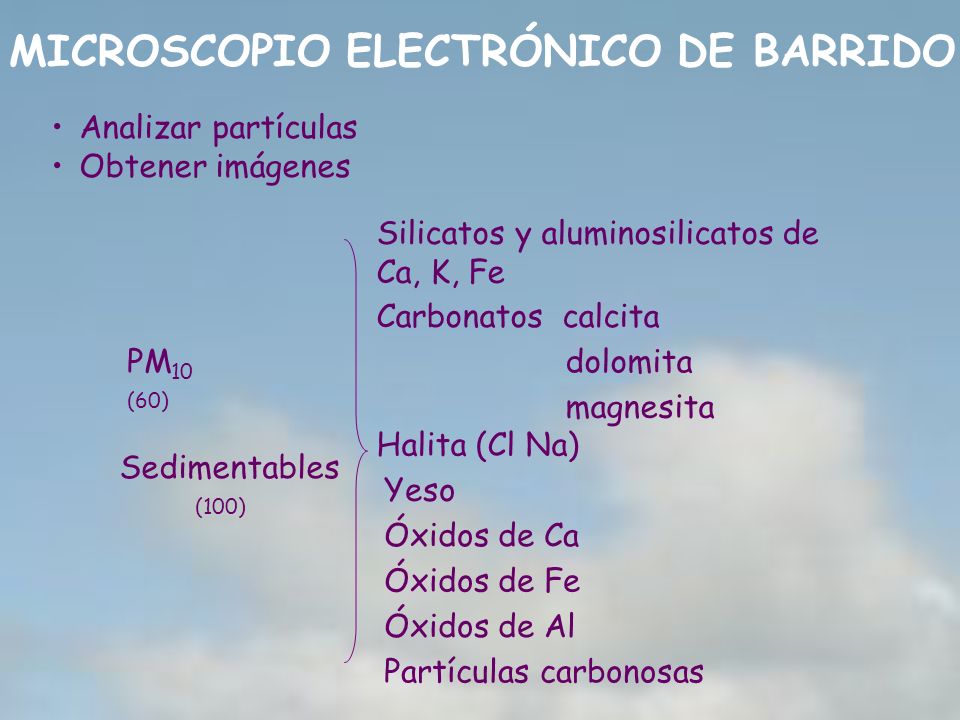

16 MICROSCOPIO ELECTRÓNICO DE BARRIDO PM 10 (60) Sedimentables (100) Silicatos y aluminosilicatos de Ca, K, Fe Yeso Halita (Cl Na) Óxidos de Fe Óxidos de Al Partículas carbonosas Carbonatos calcita dolomita magnesita Analizar partículas Obtener imágenes Óxidos de Ca

17

18

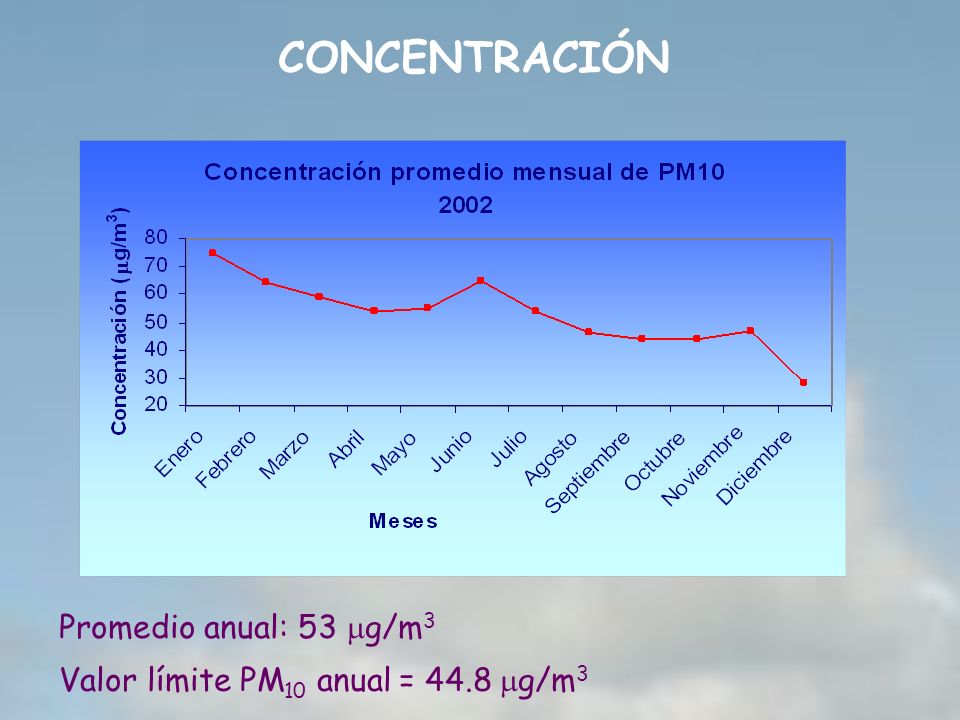

19 CONCENTRACIÓN Valor límite PM 10 anual = 44.8 g/m 3 Promedio anual: 53 g/m 3

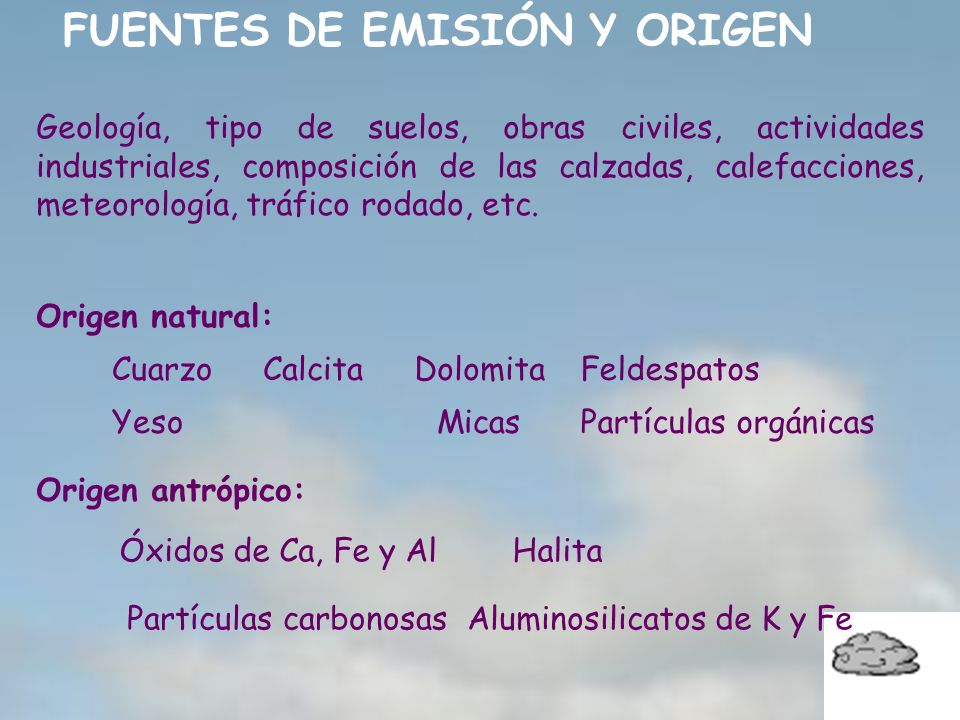

20 Geología, tipo de suelos, obras civiles, actividades industriales, composición de las calzadas, calefacciones, meteorología, tráfico rodado, etc. Origen natural: Origen antrópico: FUENTES DE EMISIÓN Y ORIGEN CuarzoCalcitaDolomita YesoMicas Feldespatos Partículas orgánicas Óxidos de Ca, Fe y AlHalita Partículas carbonosasAluminosilicatos de K y Fe

21 CONCLUSIONES Es la primera vez que se hace una caracterización de las partículas de la atmósfera de Segovia. En relación a la composición. Cuarzo Calcita Dolomita Yeso Mica Feldespatos Partículas orgánicas (esporas) Carbonosas Silicatos de Ca Aluminosilicatos de K y Fe, Óxido de calcio, hierro y aluminio Magnesita Halita

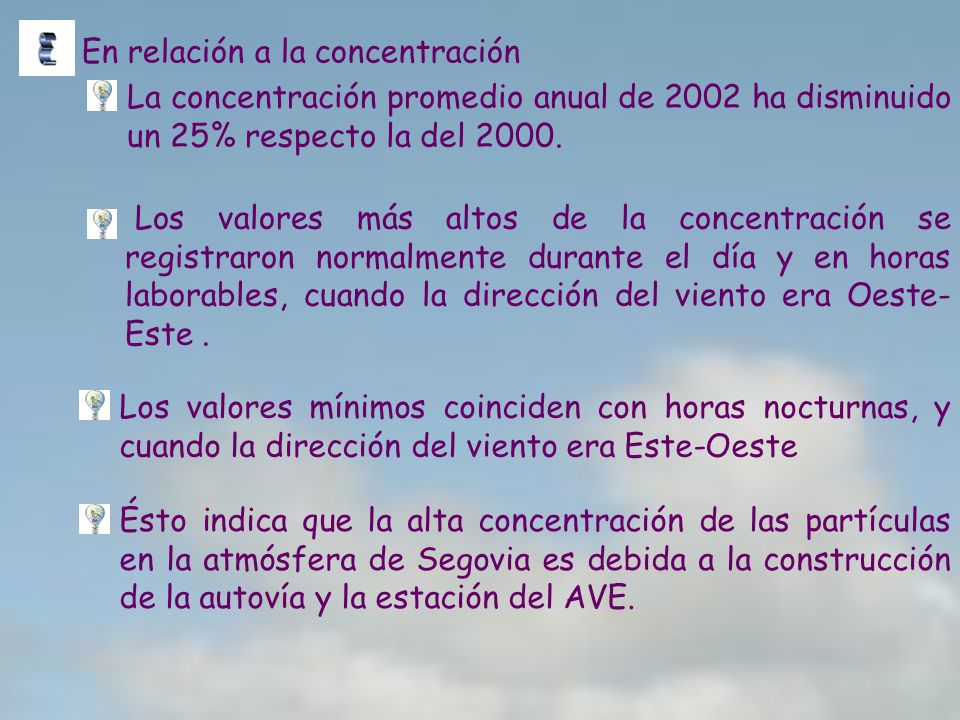

22 En relación a la concentración Los valores más altos de la concentración se registraron normalmente durante el día y en horas laborables, cuando la dirección del viento era Oeste- Este. Ésto indica que la alta concentración de las partículas en la atmósfera de Segovia es debida a la construcción de la autovía y la estación del AVE. La concentración promedio anual de 2002 ha disminuido un 25% respecto la del Los valores mínimos coinciden con horas nocturnas, y cuando la dirección del viento era Este-Oeste

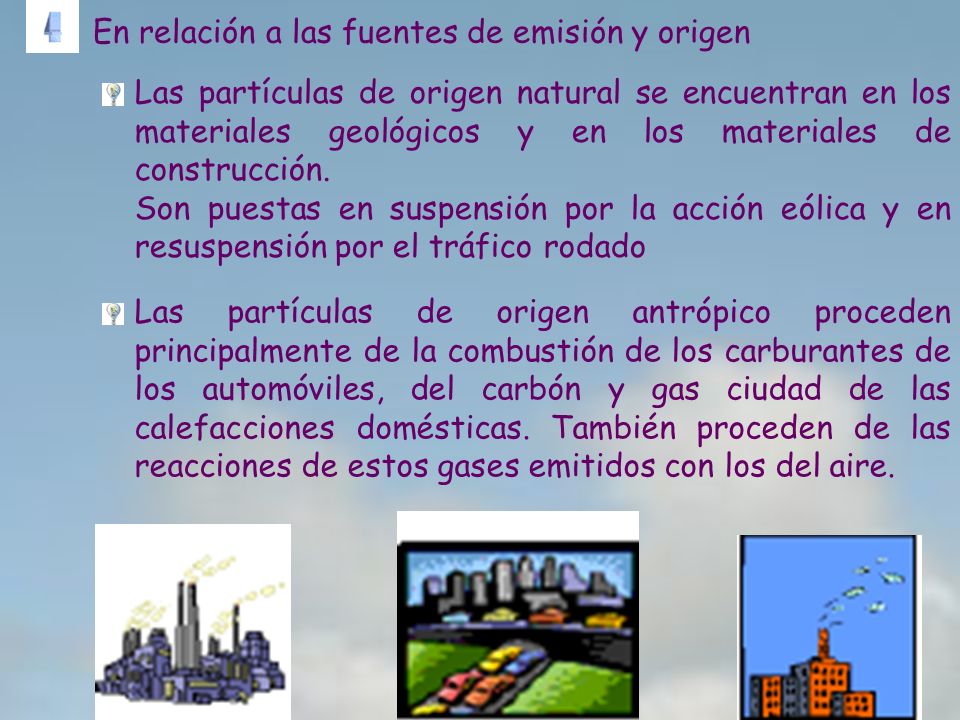

23 Las partículas de origen antrópico proceden principalmente de la combustión de los carburantes de los automóviles, del carbón y gas ciudad de las calefacciones domésticas. También proceden de las reacciones de estos gases emitidos con los del aire. En relación a las fuentes de emisión y origen Las partículas de origen natural se encuentran en los materiales geológicos y en los materiales de construcción. Son puestas en suspensión por la acción eólica y en resuspensión por el tráfico rodado

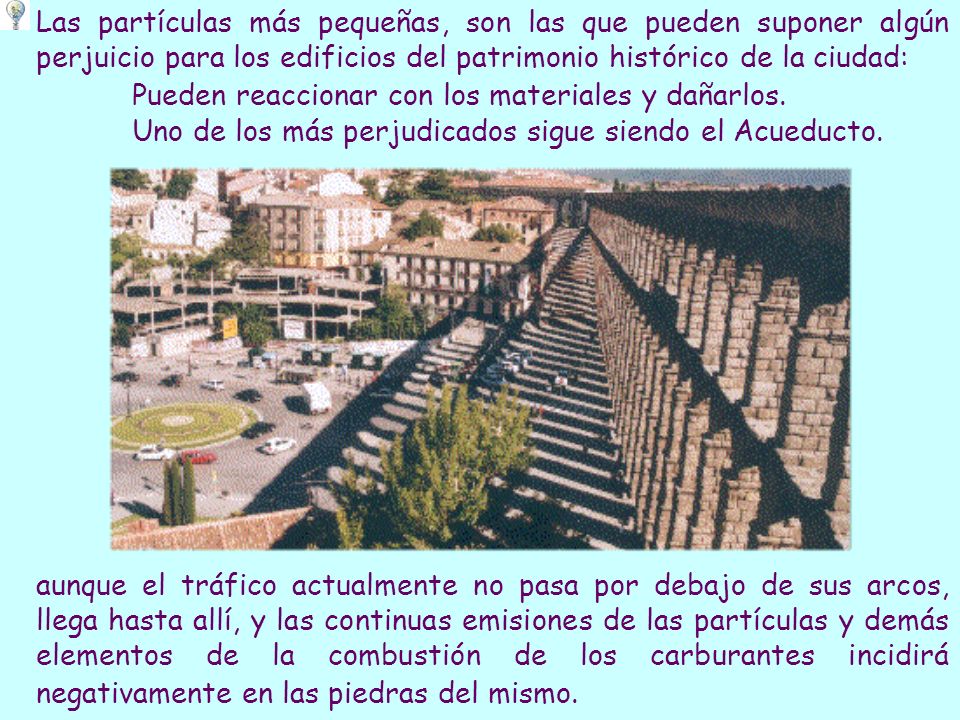

24 Las partículas más pequeñas, son las que pueden suponer algún perjuicio para los edificios del patrimonio histórico de la ciudad: Pueden reaccionar con los materiales y dañarlos. Uno de los más perjudicados sigue siendo el Acueducto. aunque el tráfico actualmente no pasa por debajo de sus arcos, llega hasta allí, y las continuas emisiones de las partículas y demás elementos de la combustión de los carburantes incidirá negativamente en las piedras del mismo.

25 Celia Marcos Pascual Irene Rodríguez Marcos Caracterización de las partículas de la atmósfera de Segovia y evaluación medioambiental XIV edición del Concurso de Mediambiente de Caja Segovia
