Presentación del tema: "Fundamentos de ArcGIS 9.x Abril de 2008 Traducción por Sergio Velásquez Mazariegos."— Transcripción de la presentación:

1 Fundamentos de ArcGIS 9.x Abril de 2008 Traducción por Sergio Velásquez Mazariegos

2 Generalidades de ArcGIS Productos

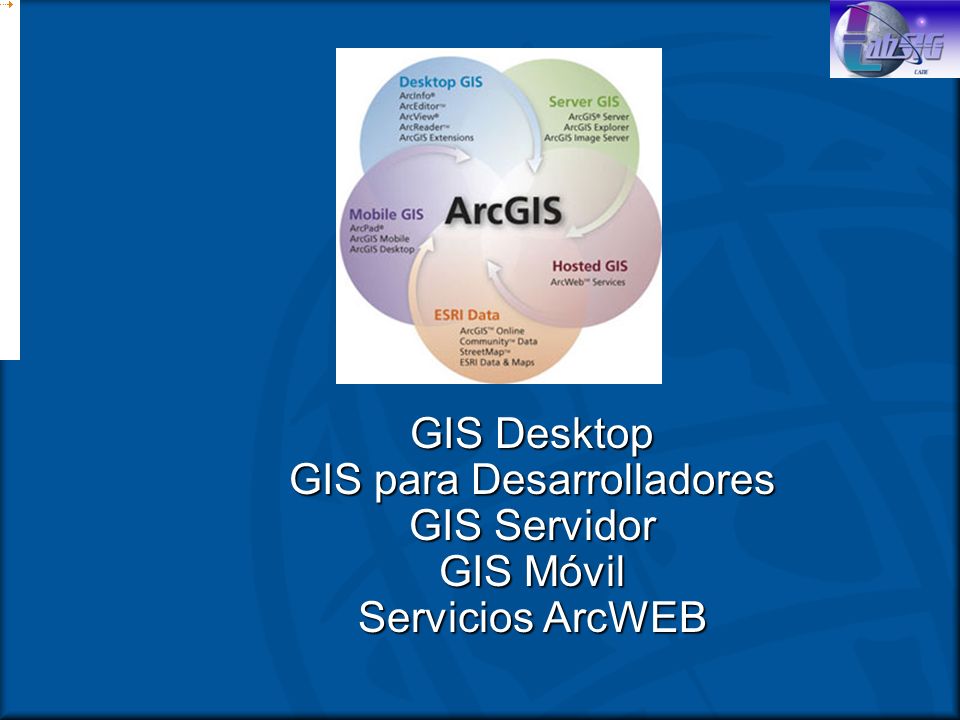

3 GIS Desktop GIS para Desarrolladores GIS Servidor GIS Móvil Servicios ArcWEB

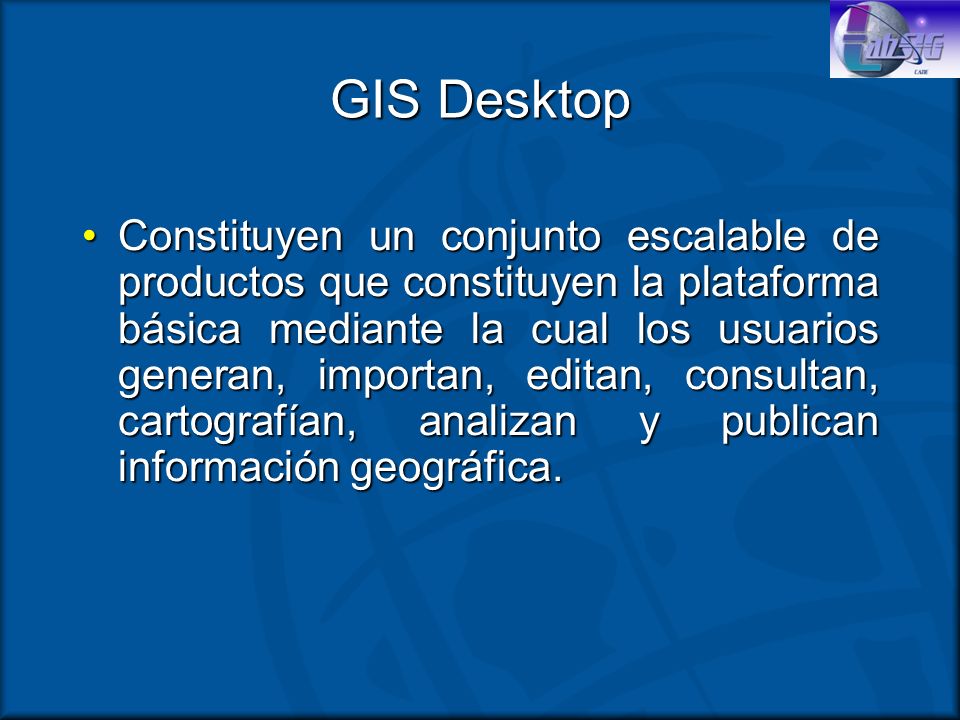

4 GIS Desktop Constituyen un conjunto escalable de productos que constituyen la plataforma básica mediante la cual los usuarios generan, importan, editan, consultan, cartografían, analizan y publican información geográfica.Constituyen un conjunto escalable de productos que constituyen la plataforma básica mediante la cual los usuarios generan, importan, editan, consultan, cartografían, analizan y publican información geográfica.

5 GIS Desktop ArcReaderArcReader –Es una aplicación gratuita y de sencillo manejo que permite visualizar, explorar e imprimir mapas ya creados. ArcViewArcView –Incorpora a la funcionalidad de ArcReader funciones avanzadas de visualización, análisis y consulta de datos, así como la capacidad de crear y editar datos geográficos y alfanuméricos.

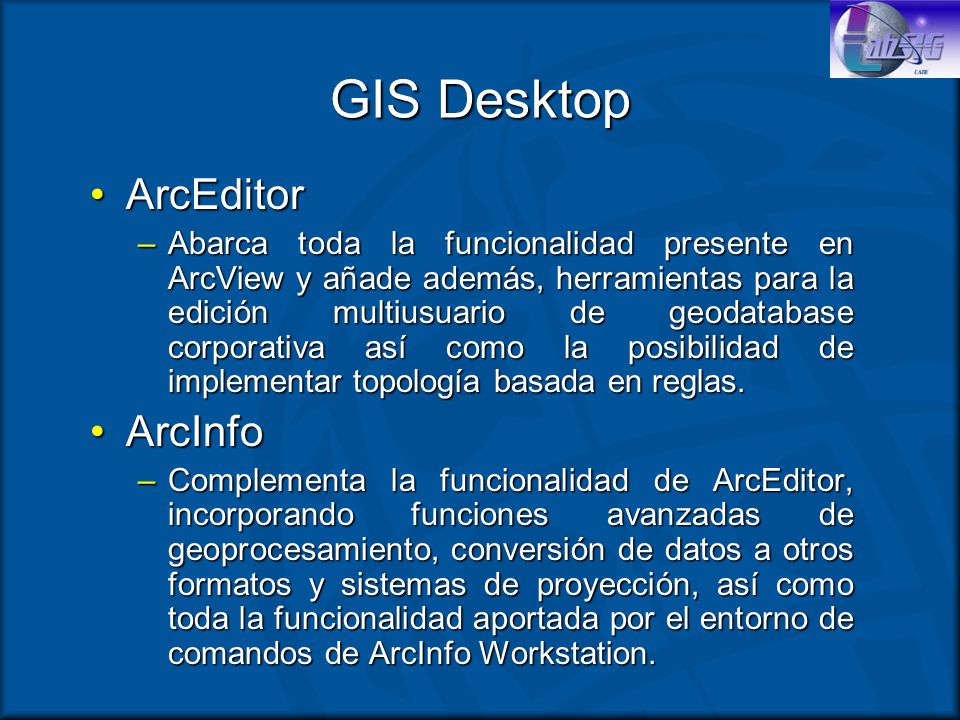

6 GIS Desktop ArcEditorArcEditor –Abarca toda la funcionalidad presente en ArcView y añade además, herramientas para la edición multiusuario de geodatabase corporativa así como la posibilidad de implementar topología basada en reglas. ArcInfoArcInfo –Complementa la funcionalidad de ArcEditor, incorporando funciones avanzadas de geoprocesamiento, conversión de datos a otros formatos y sistemas de proyección, así como toda la funcionalidad aportada por el entorno de comandos de ArcInfo Workstation.

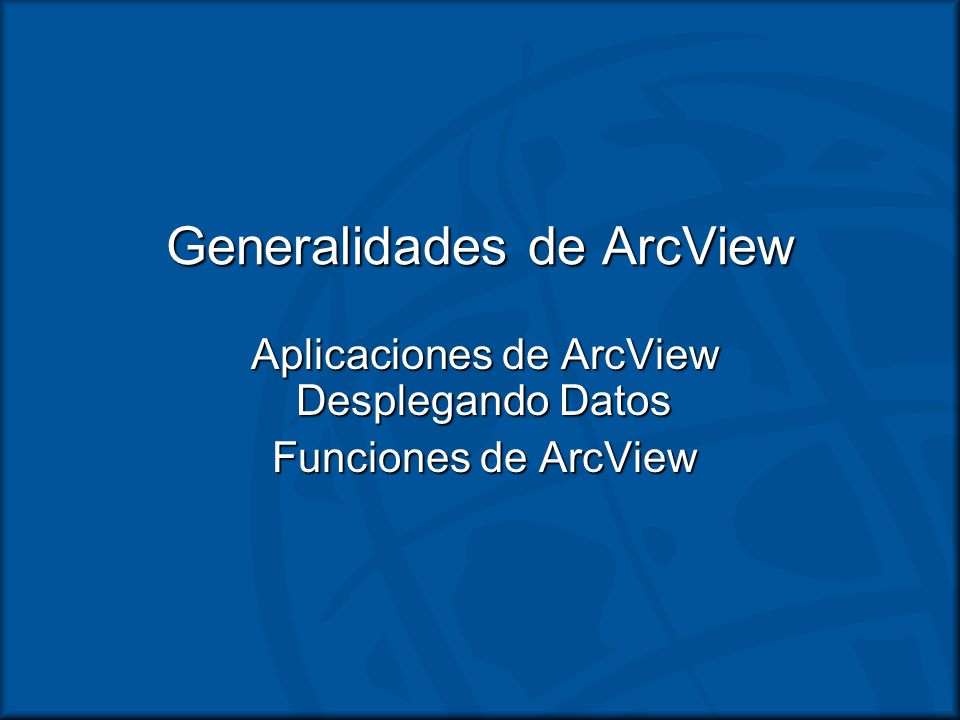

7 Generalidades de ArcView Aplicaciones de ArcView Desplegando Datos Funciones de ArcView

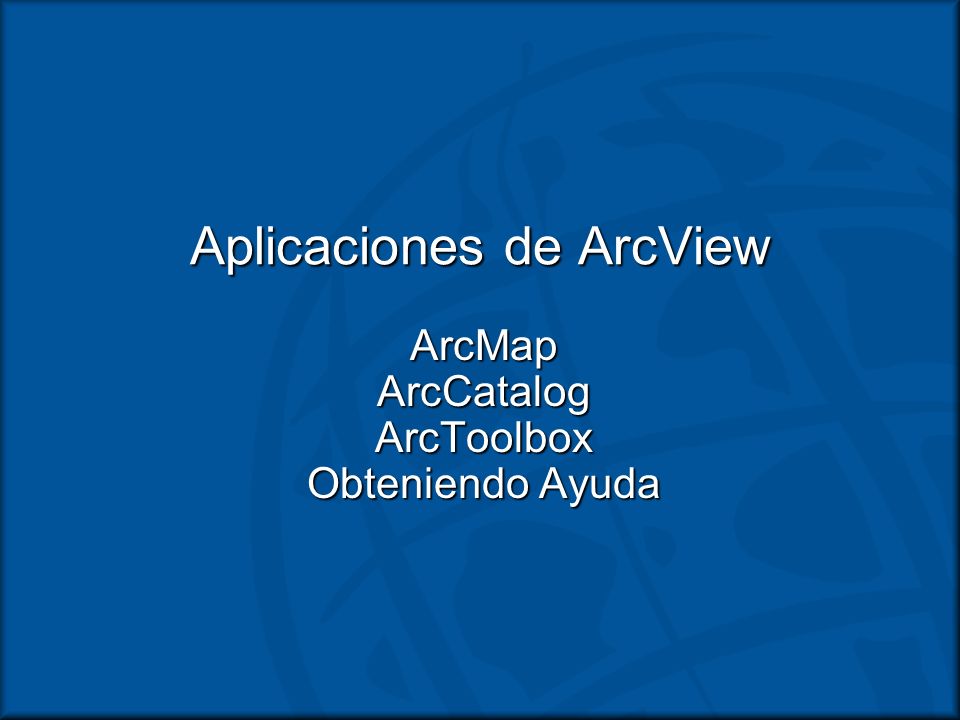

8 Aplicaciones de ArcView ArcMapArcCatalogArcToolbox Obteniendo Ayuda

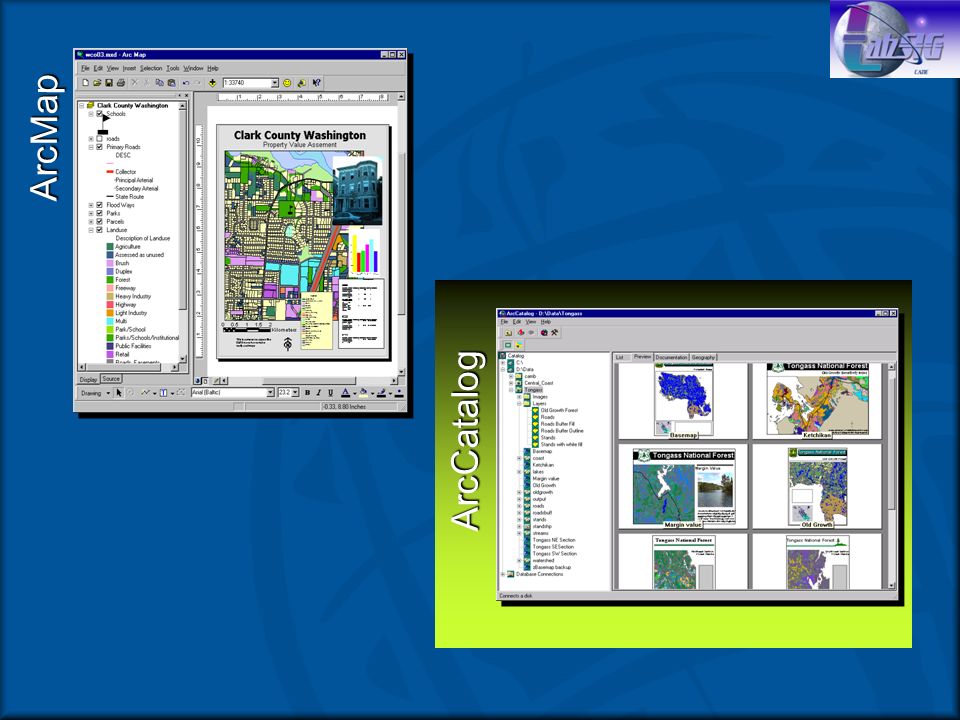

9 ArcCatalog ArcMap

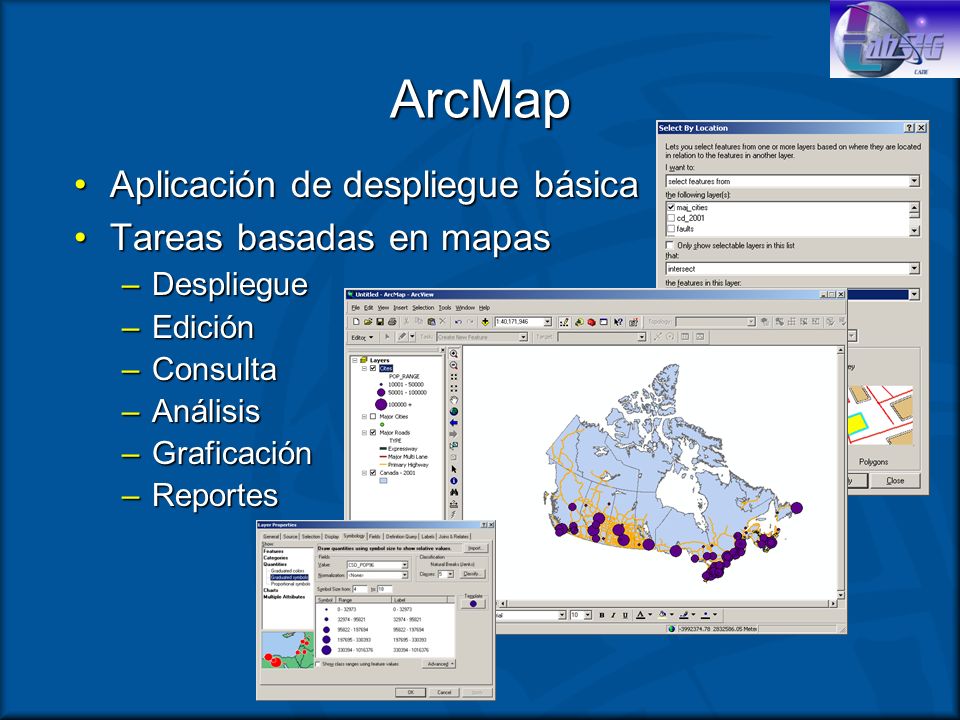

10 ArcMap Aplicación de despliegue básicaAplicación de despliegue básica Tareas basadas en mapasTareas basadas en mapas –Despliegue –Edición –Consulta –Análisis –Graficación –Reportes

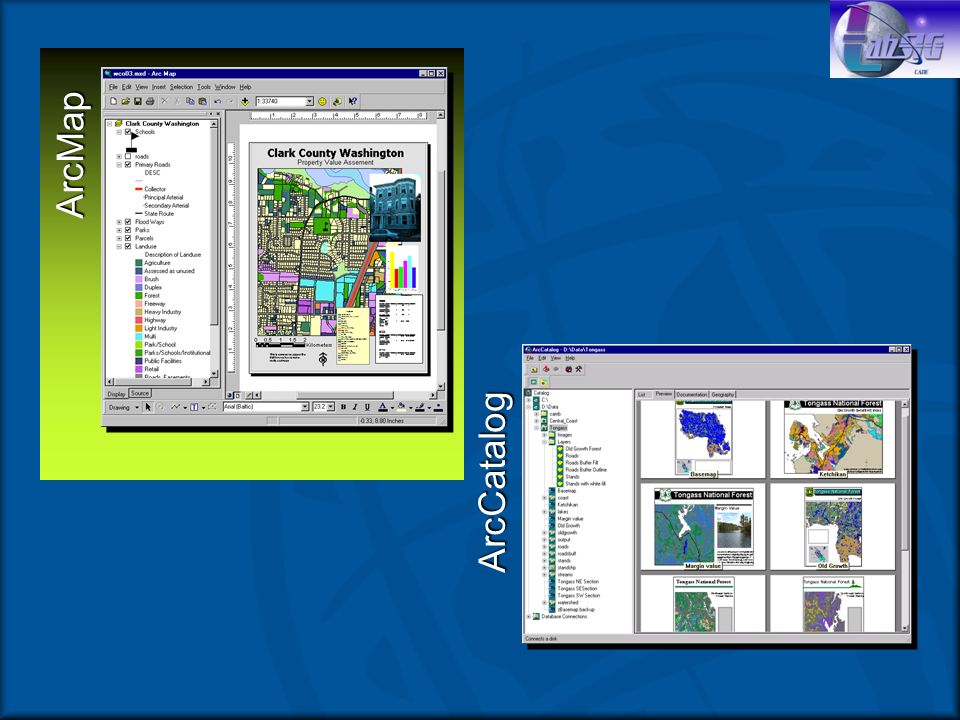

11 ArcCatalog ArcMap

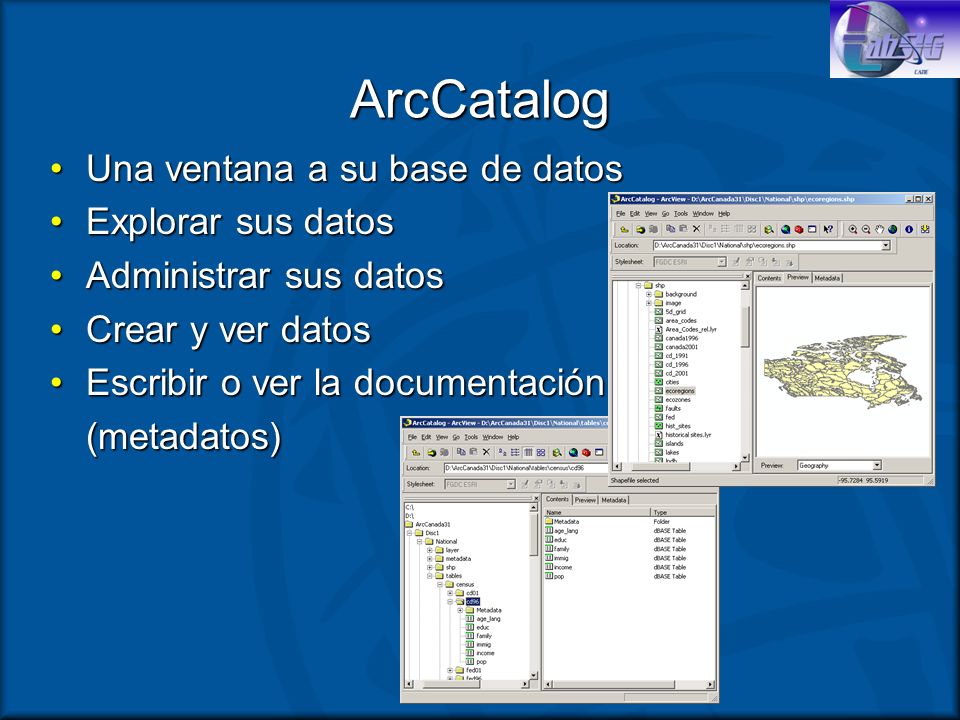

12 ArcCatalog Una ventana a su base de datosUna ventana a su base de datos Explorar sus datosExplorar sus datos Administrar sus datosAdministrar sus datos Crear y ver datosCrear y ver datos Escribir o ver la documentaciónEscribir o ver la documentación(metadatos)

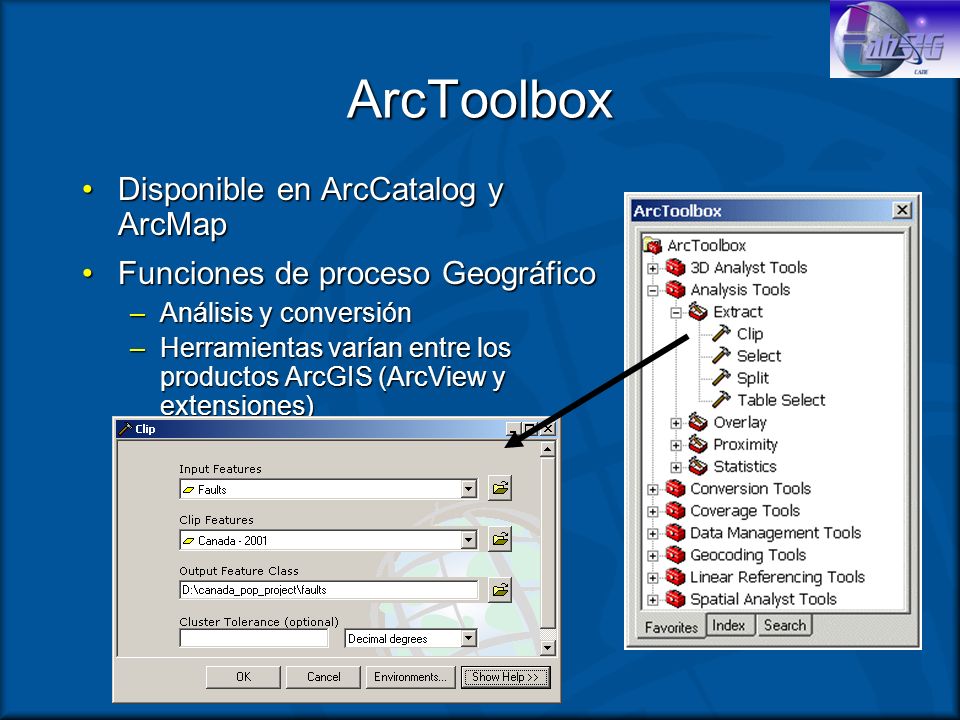

13 ArcToolbox Disponible en ArcCatalog y ArcMapDisponible en ArcCatalog y ArcMap Funciones de proceso GeográficoFunciones de proceso Geográfico –Análisis y conversión –Herramientas varían entre los productos ArcGIS (ArcView y extensiones)

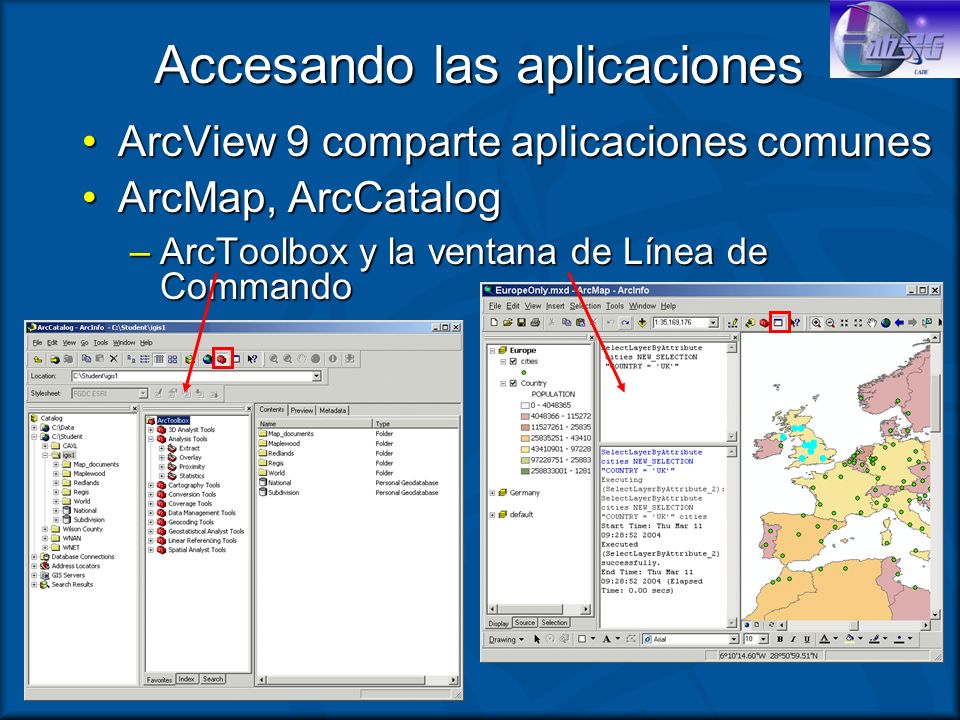

14 Accesando las aplicaciones ArcView 9 comparte aplicaciones comunesArcView 9 comparte aplicaciones comunes ArcMap, ArcCatalogArcMap, ArcCatalog –ArcToolbox y la ventana de Línea de Commando

15 Interface de la Aplicación Aplicaciones Estándar de WindowsAplicaciones Estándar de Windows Arrastrar y soltar capas entre ArcCatalog, y ArcMapArrastrar y soltar capas entre ArcCatalog, y ArcMap –Fácil personalización de la GUI Barras de herramientas móviles y acopladas a la GUIBarras de herramientas móviles y acopladas a la GUI Mover botones yMover botones y herramientas herramientas Drag and drop layer

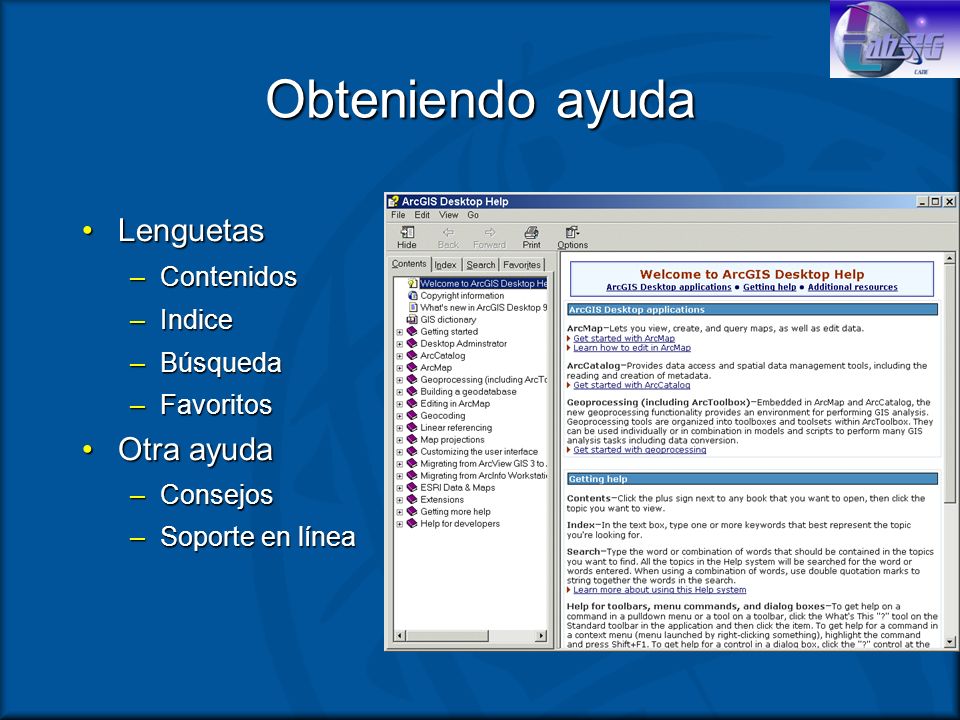

16 Obteniendo ayuda LenguetasLenguetas –Contenidos –Indice –Búsqueda –Favoritos Otra ayudaOtra ayuda –Consejos –Soporte en línea

17 Desplegando Datos

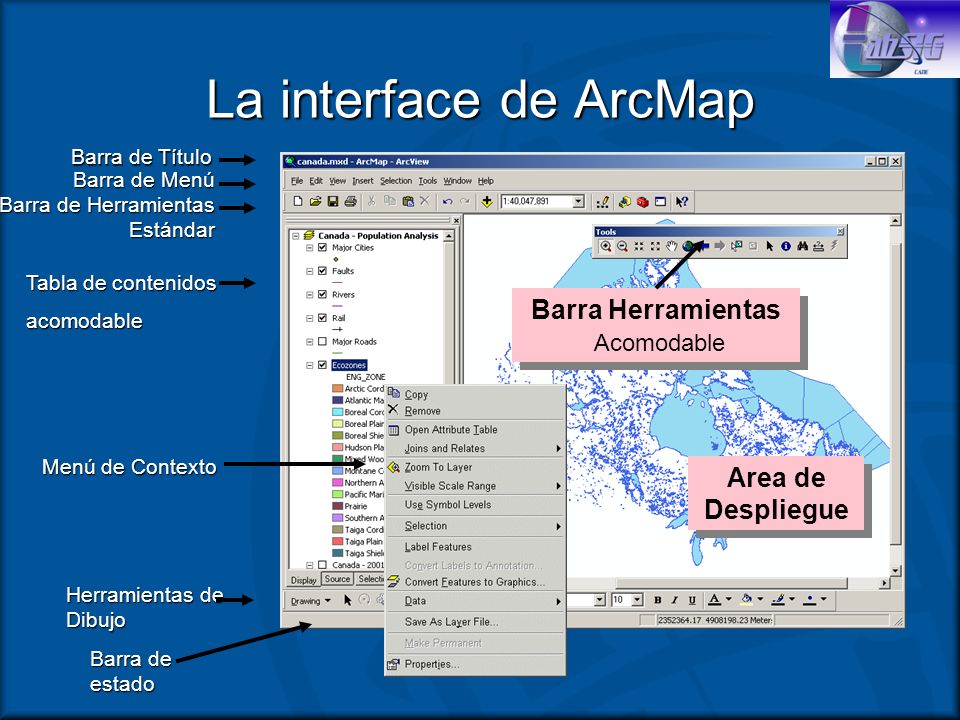

18 La interface de ArcMap Area de Despliegue Tabla de contenidos acomodable Menú de Contexto Herramientas de Dibujo Barra de estado Barra de Herramientas Estándar Barra de Menú Barra de Título Barra Herramientas Acomodable

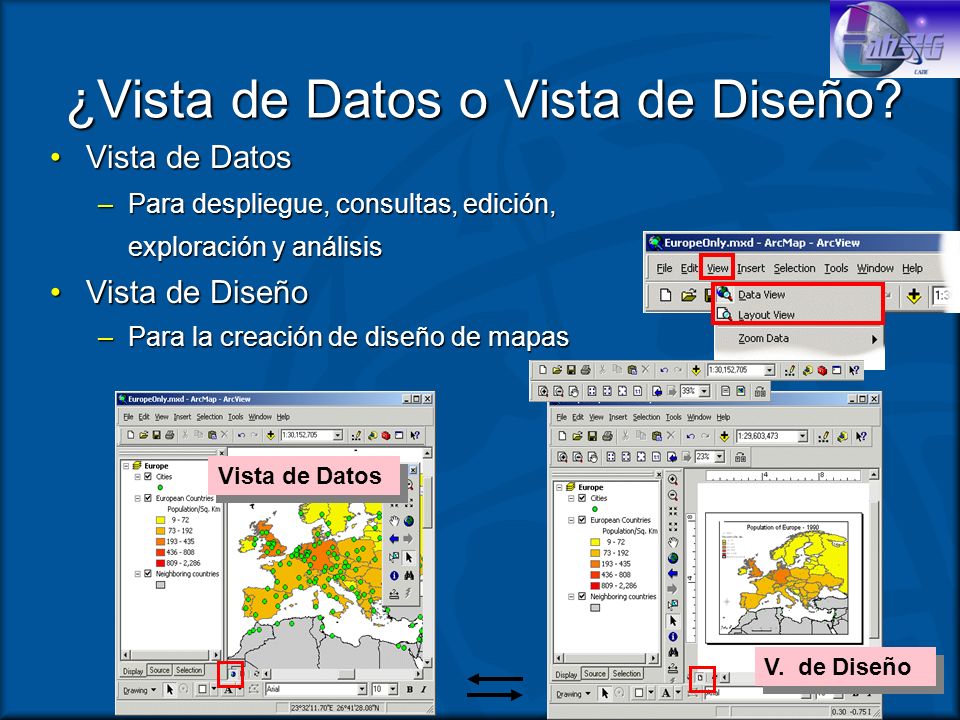

19 ¿Vista de Datos o Vista de Diseño? Vista de DatosVista de Datos –Para despliegue, consultas, edición, exploración y análisis exploración y análisis Vista de DiseñoVista de Diseño –Para la creación de diseño de mapas Vista de Datos V. de Diseño

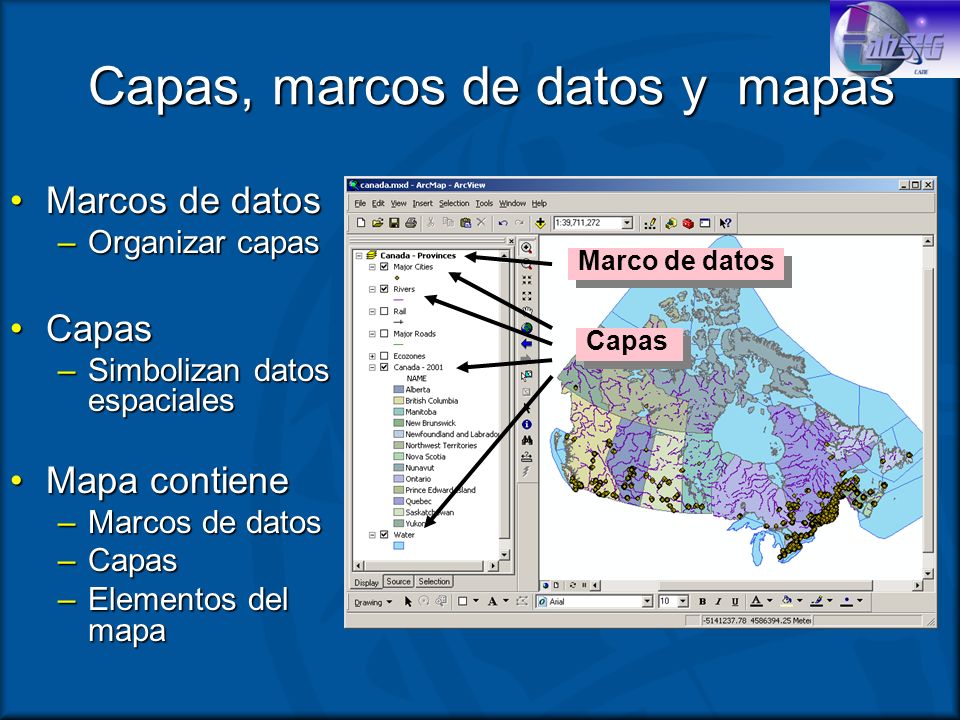

20 Marcos de datosMarcos de datos –Organizar capas CapasCapas –Simbolizan datos espaciales Mapa contieneMapa contiene –Marcos de datos –Capas –Elementos del mapa Capas, marcos de datos y mapas Capas Marco de datos

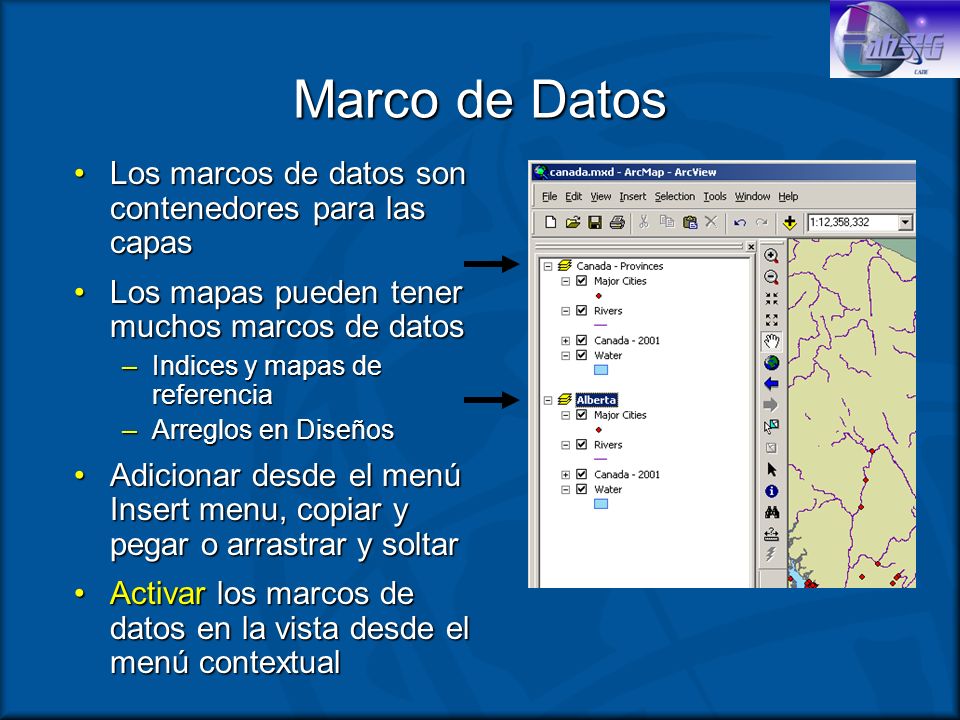

21 Marco de Datos Los marcos de datos son contenedores para las capasLos marcos de datos son contenedores para las capas Los mapas pueden tener muchos marcos de datosLos mapas pueden tener muchos marcos de datos –Indices y mapas de referencia –Arreglos en Diseños Adicionar desde el menú Insert menu, copiar y pegar o arrastrar y soltarAdicionar desde el menú Insert menu, copiar y pegar o arrastrar y soltar Activar los marcos de datos en la vista desde el menú contextualActivar los marcos de datos en la vista desde el menú contextual

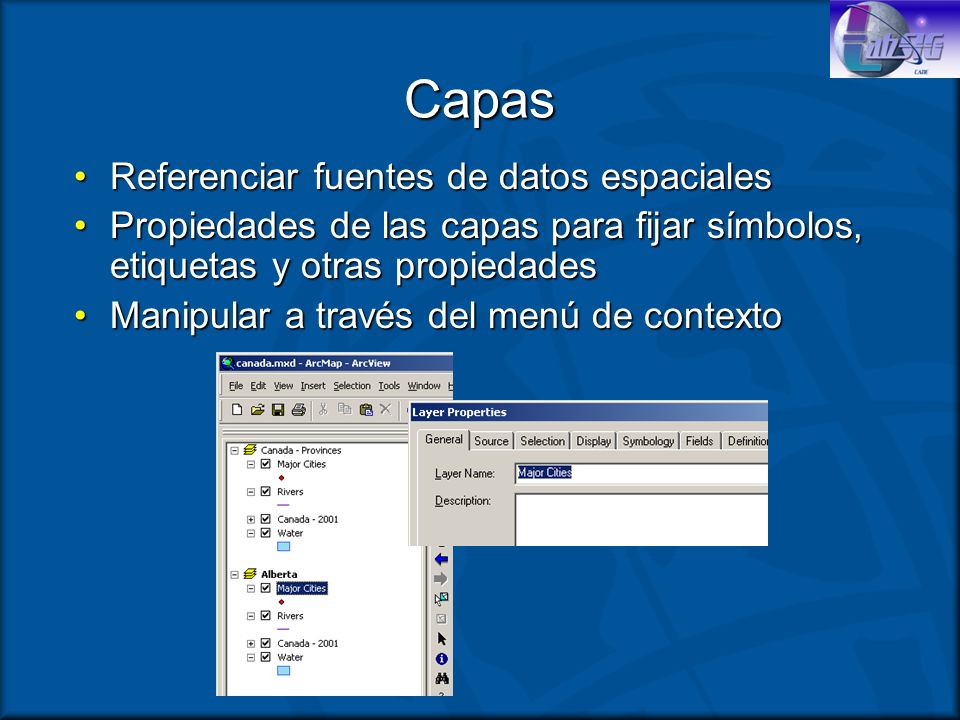

22 Capas Referenciar fuentes de datos espacialesReferenciar fuentes de datos espaciales Propiedades de las capas para fijar símbolos, etiquetas y otras propiedadesPropiedades de las capas para fijar símbolos, etiquetas y otras propiedades Manipular a través del menú de contextoManipular a través del menú de contexto

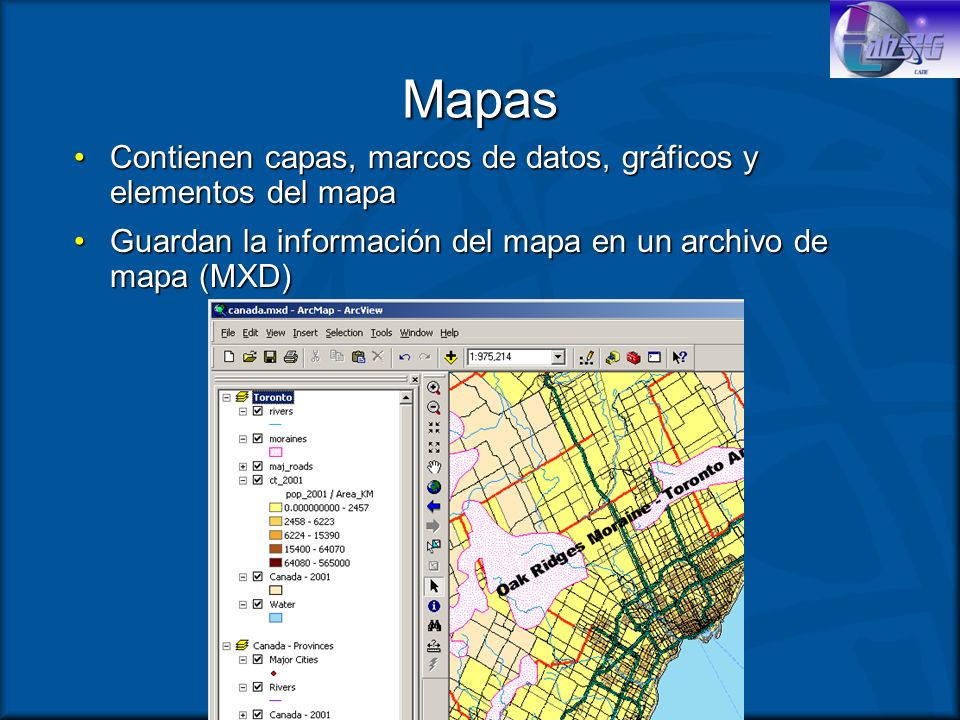

23 Mapas Contienen capas, marcos de datos, gráficos y elementos del mapaContienen capas, marcos de datos, gráficos y elementos del mapa Guardan la información del mapa en un archivo de mapa (MXD)Guardan la información del mapa en un archivo de mapa (MXD)

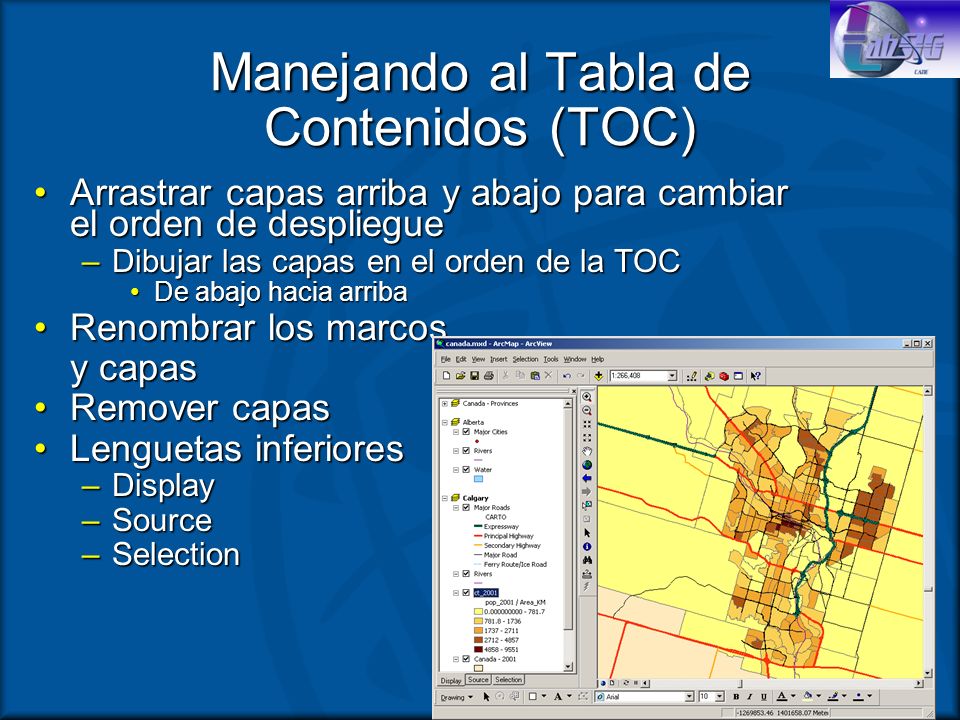

24 Manejando al Tabla de Contenidos (TOC) Arrastrar capas arriba y abajo para cambiar el orden de despliegueArrastrar capas arriba y abajo para cambiar el orden de despliegue –Dibujar las capas en el orden de la TOC De abajo hacia arribaDe abajo hacia arriba Renombrar los marcosRenombrar los marcos y capas Remover capasRemover capas Lenguetas inferioresLenguetas inferiores –Display –Source –Selection

25 Funciones de ArcView Manipulación de Datos Manipulación Análisis de Datos Presentación de Datos

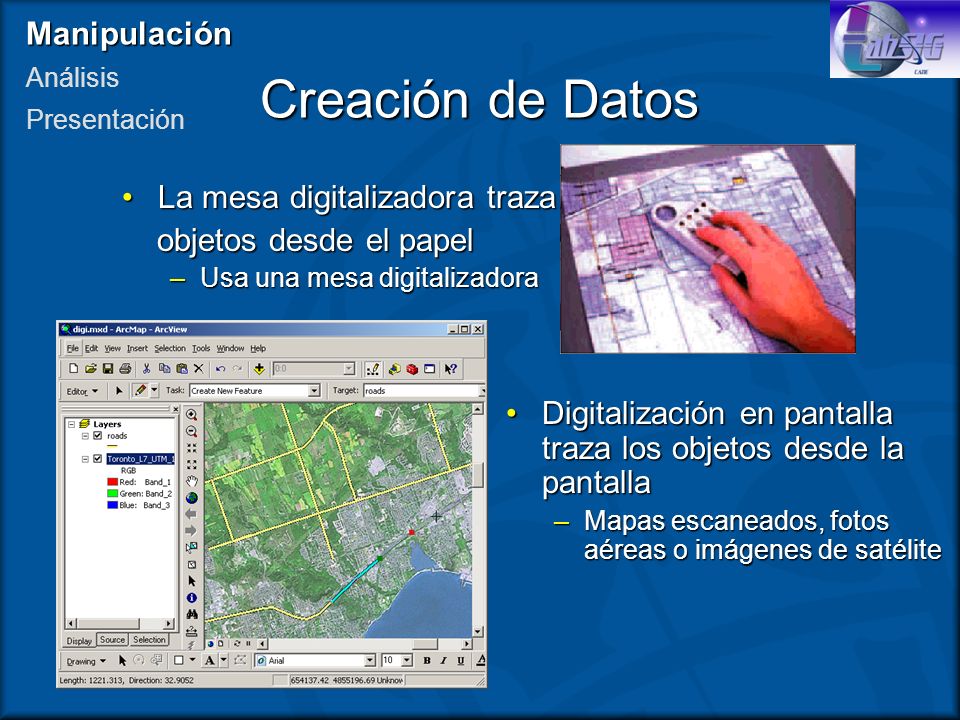

26 Creación de Datos La mesa digitalizadora trazaLa mesa digitalizadora traza objetos desde el papel objetos desde el papel –Usa una mesa digitalizadora Digitalización en pantalla traza los objetos desde la pantallaDigitalización en pantalla traza los objetos desde la pantalla –Mapas escaneados, fotos aéreas o imágenes de satélite Manipulación Análisis Presentación

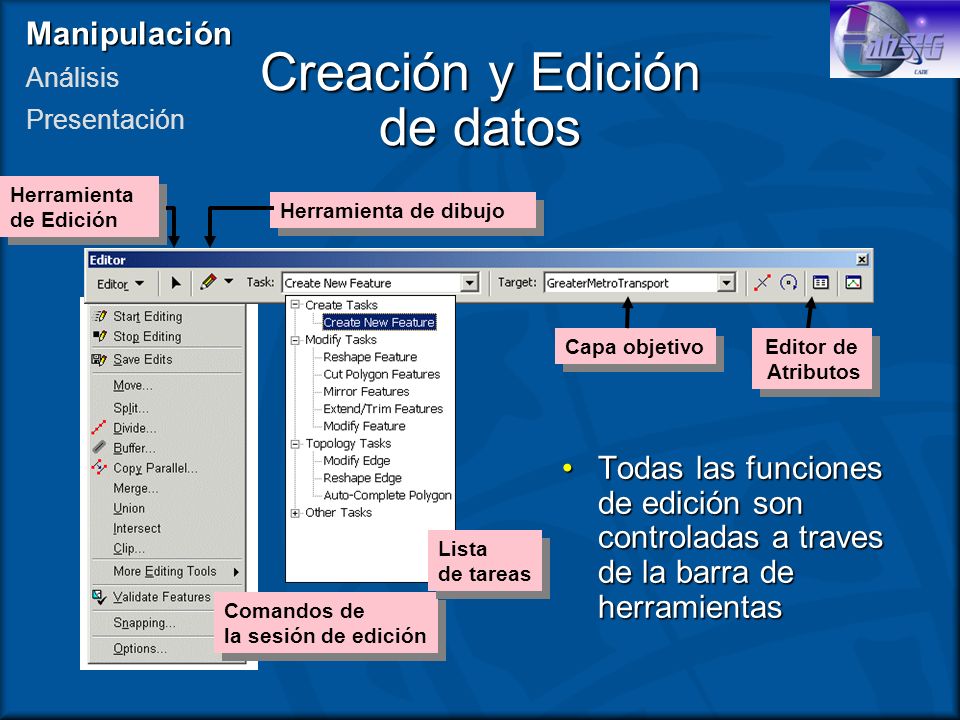

27 Creación y Edición de datos Todas las funciones de edición son controladas a traves de la barra de herramientasTodas las funciones de edición son controladas a traves de la barra de herramientas Herramienta de Edición Herramienta de dibujo Capa objetivo Comandos de la sesión de edición Comandos de la sesión de edición Editor de Atributos Editor de Atributos Lista de tareas Lista de tareas Manipulación Análisis Presentación

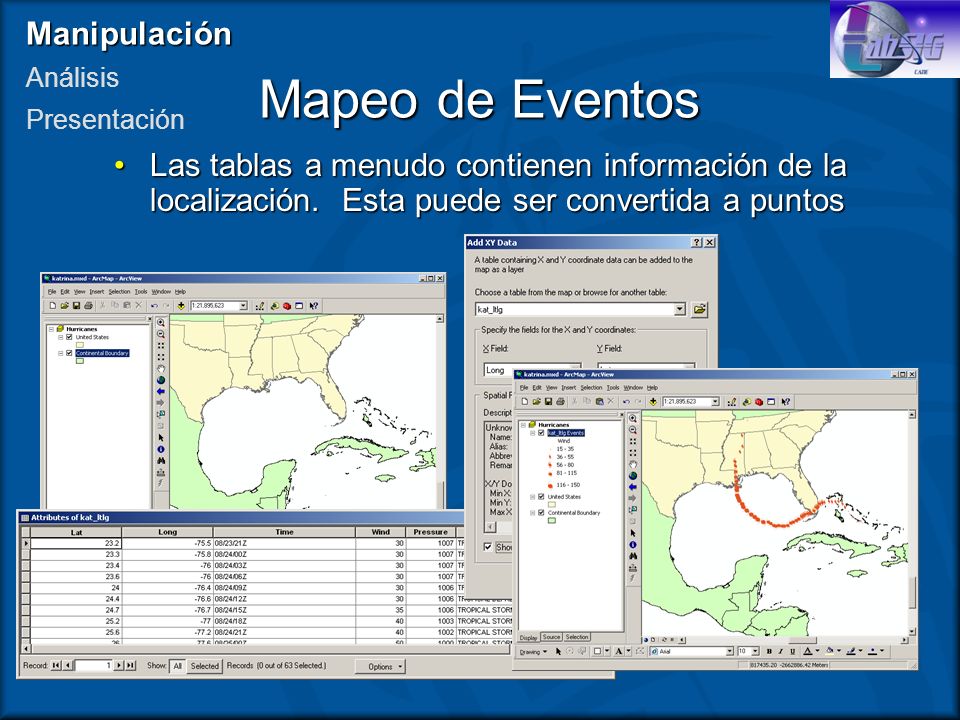

28 Mapeo de Eventos Las tablas a menudo contienen información de la localización. Esta puede ser convertida a puntosLas tablas a menudo contienen información de la localización. Esta puede ser convertida a puntos Manipulación Análisis Presentación

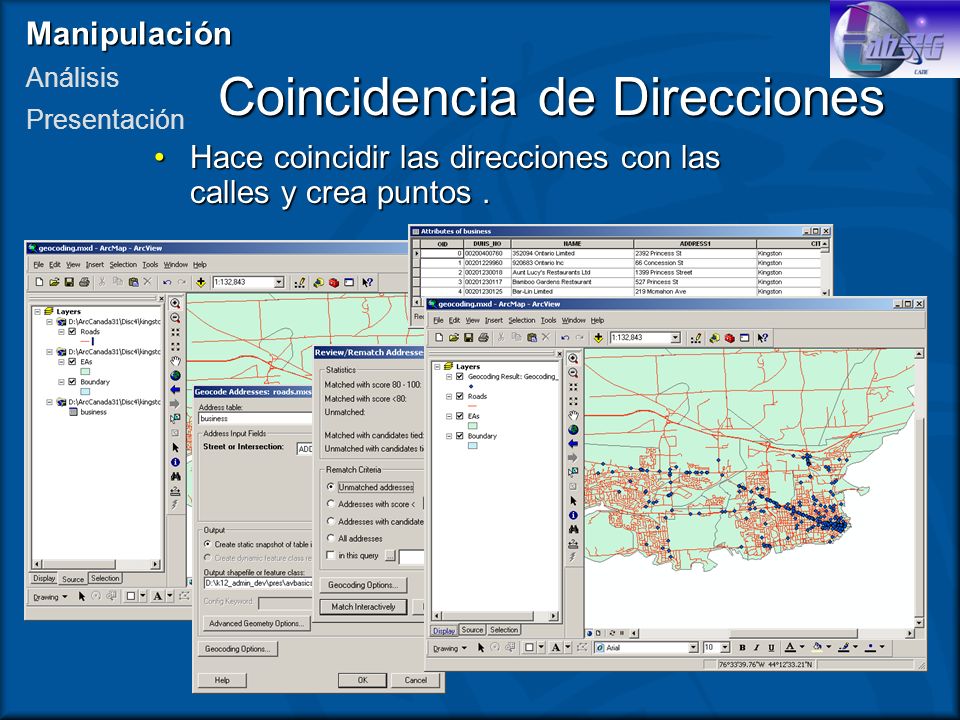

29 Coincidencia de Direcciones Hace coincidir las direcciones con las calles y crea puntos.Hace coincidir las direcciones con las calles y crea puntos. Manipulación Análisis Presentación

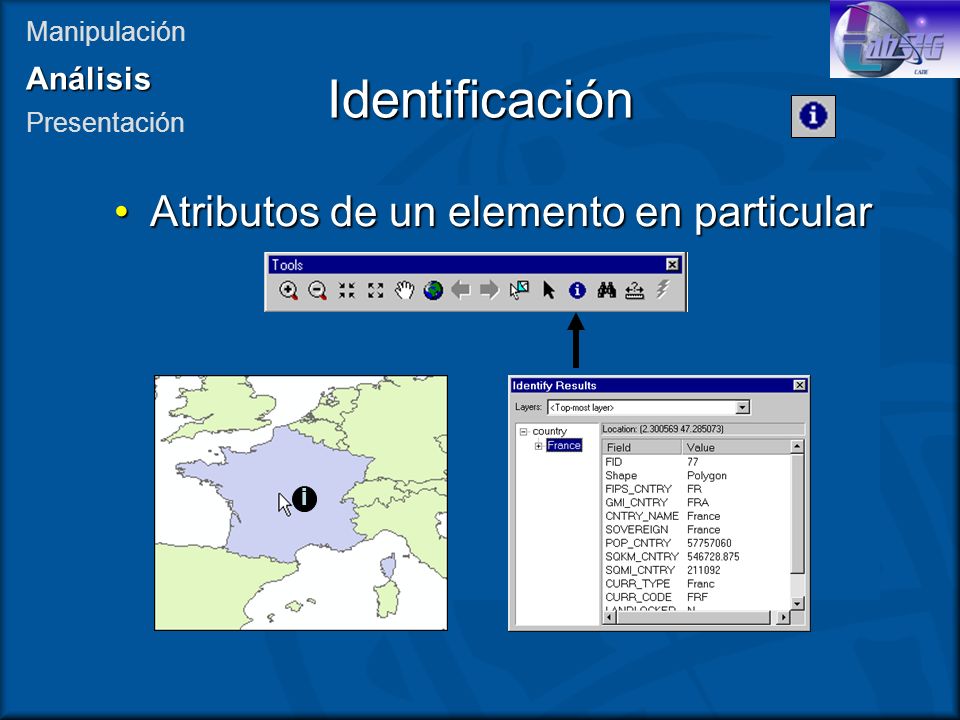

30 Identificación Atributos de un elemento en particularAtributos de un elemento en particular i ManipulaciónAnálisis Presentación

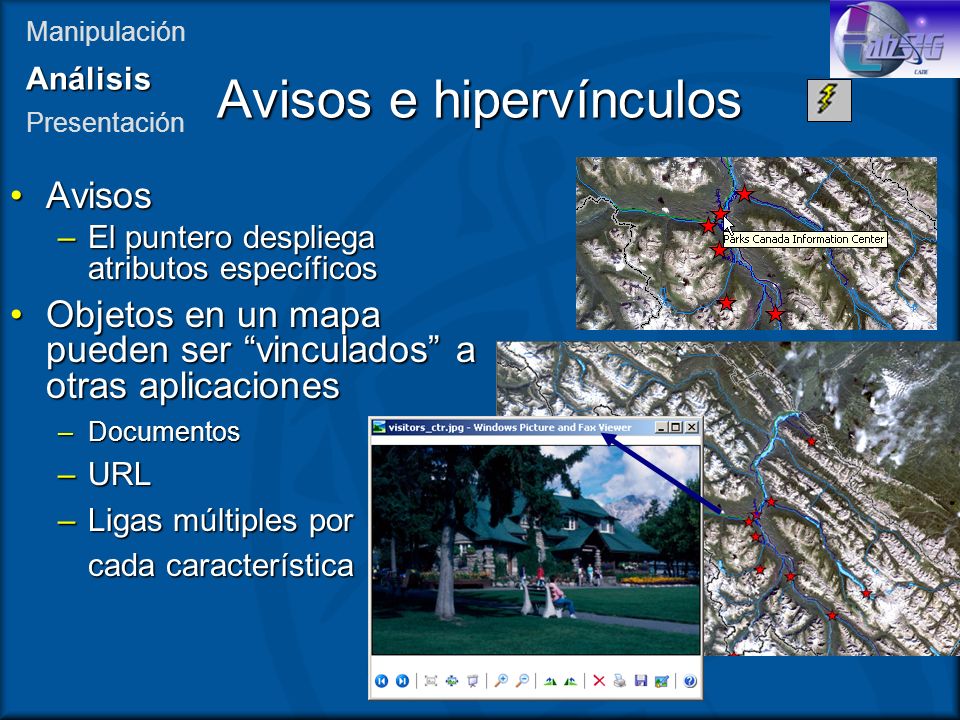

31 Avisos e hipervínculos AvisosAvisos –El puntero despliega atributos específicos Objetos en un mapa pueden ser vinculados a otras aplicacionesObjetos en un mapa pueden ser vinculados a otras aplicaciones –Documentos –URL –Ligas múltiples por cada característica ManipulaciónAnálisis Presentación

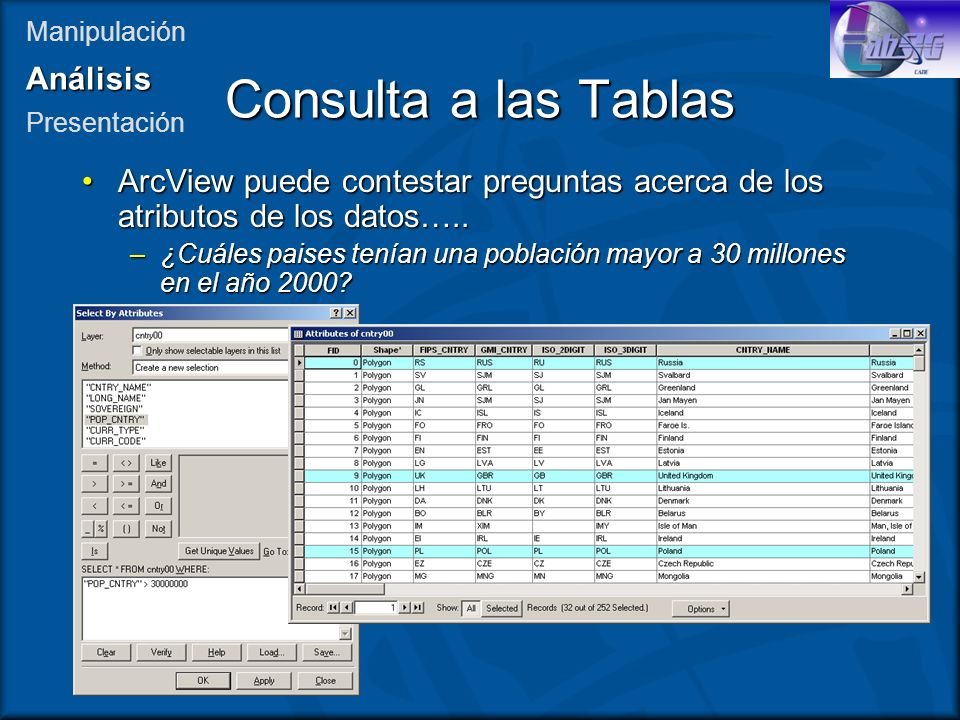

32 Consulta a las Tablas ArcView puede contestar preguntas acerca de los atributos de los datos…..ArcView puede contestar preguntas acerca de los atributos de los datos….. –¿Cuáles paises tenían una población mayor a 30 millones en el año 2000? ManipulaciónAnálisis Presentación

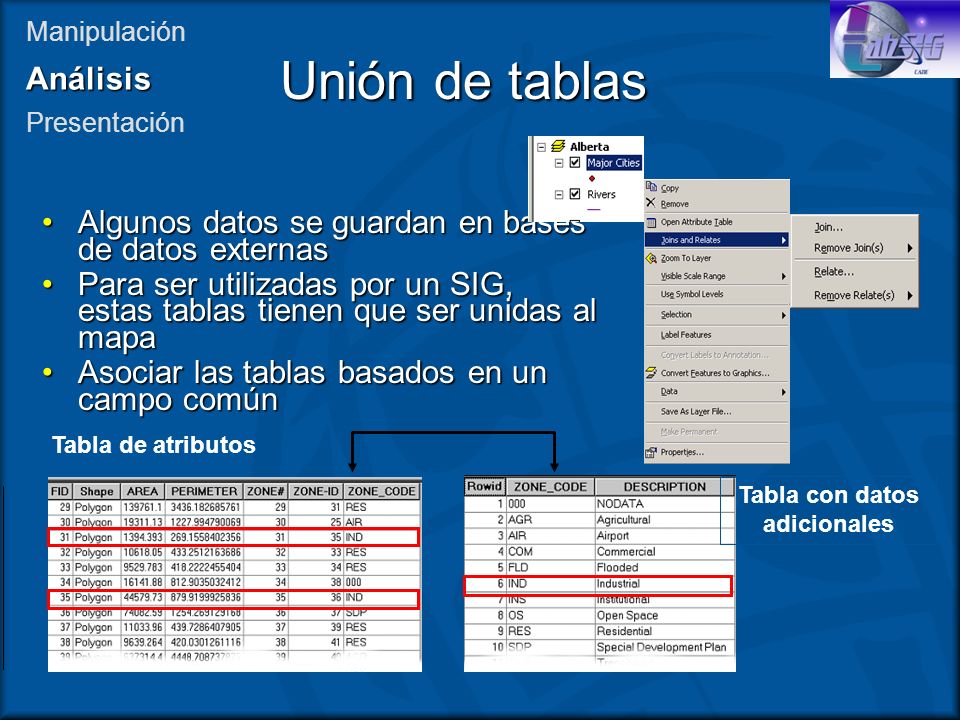

33 Unión de tablas Algunos datos se guardan en bases de datos externasAlgunos datos se guardan en bases de datos externas Para ser utilizadas por un SIG, estas tablas tienen que ser unidas al mapaPara ser utilizadas por un SIG, estas tablas tienen que ser unidas al mapa Asociar las tablas basados en un campo comúnAsociar las tablas basados en un campo común Tabla con datos adicionales Tabla de atributos ManipulaciónAnálisis Presentación

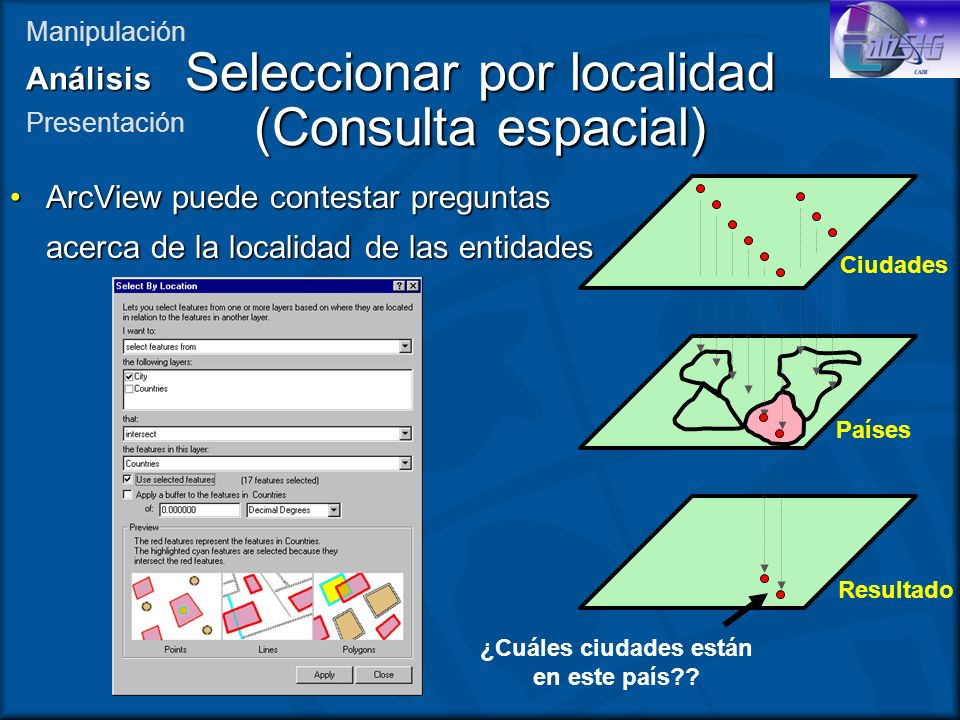

34 Seleccionar por localidad (Consulta espacial) ArcView puede contestar preguntasArcView puede contestar preguntas acerca de la localidad de las entidades Ciudades Resultado Países ¿Cuáles ciudades están en este país?? ManipulaciónAnálisis Presentación

35 Creando Mapas temáticos ArcView soporta el mapeo temáticoArcView soporta el mapeo temático Basado en los atributos de las tablasBasado en los atributos de las tablas Métodos de clasificación temática Manipulación AnálisisPresentación

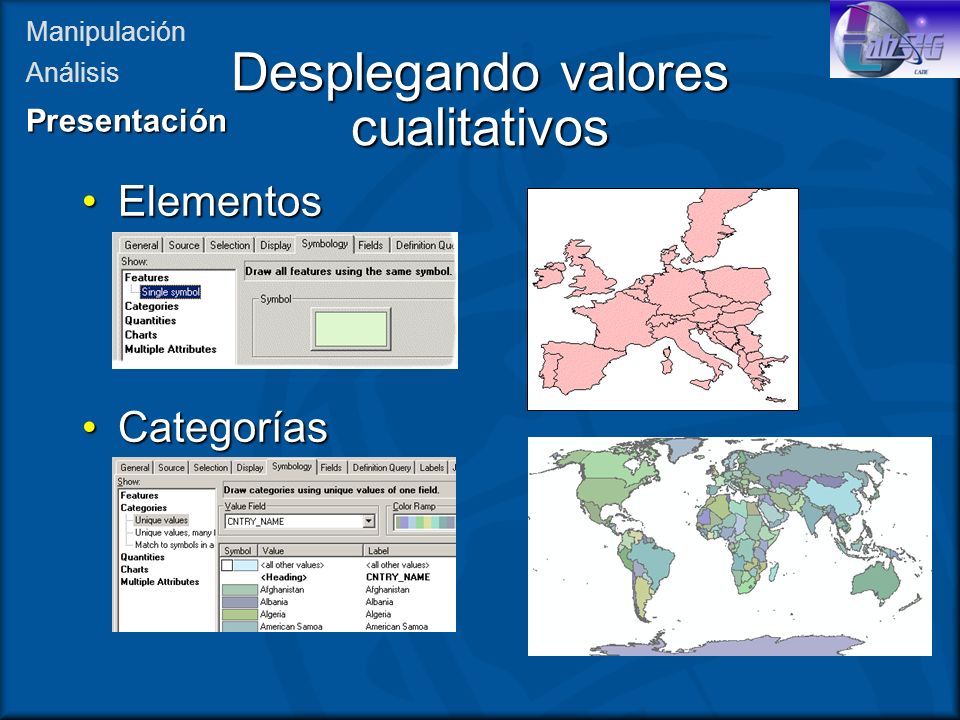

36 Desplegando valores cualitativos ElementosElementos CategoríasCategorías Manipulación AnálisisPresentación

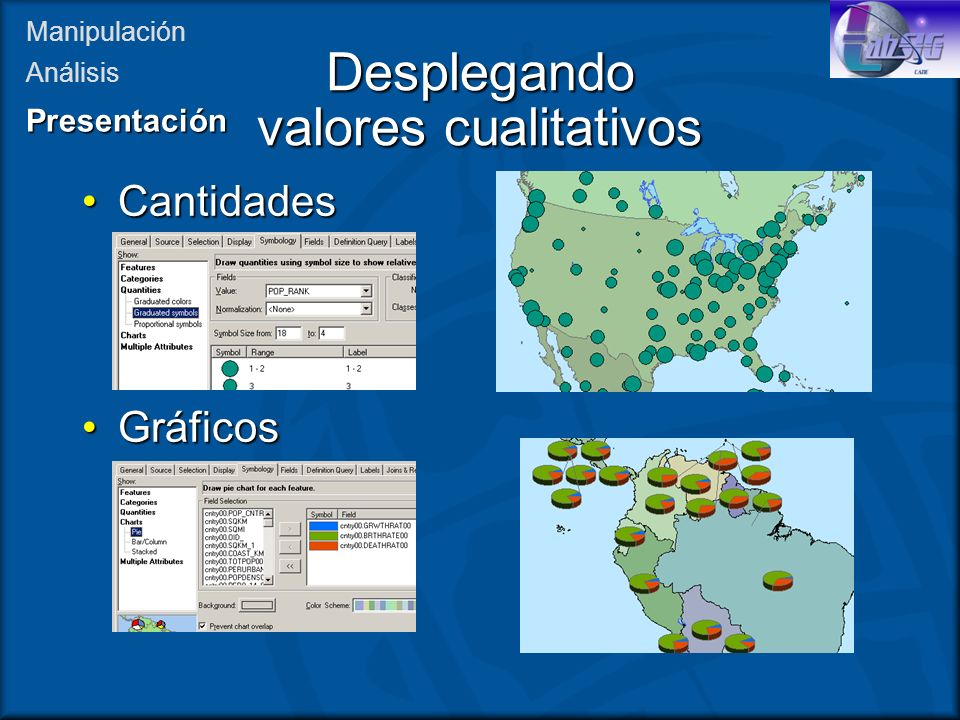

37 Desplegando valores cualitativos CantidadesCantidades GráficosGráficos Manipulación AnálisisPresentación

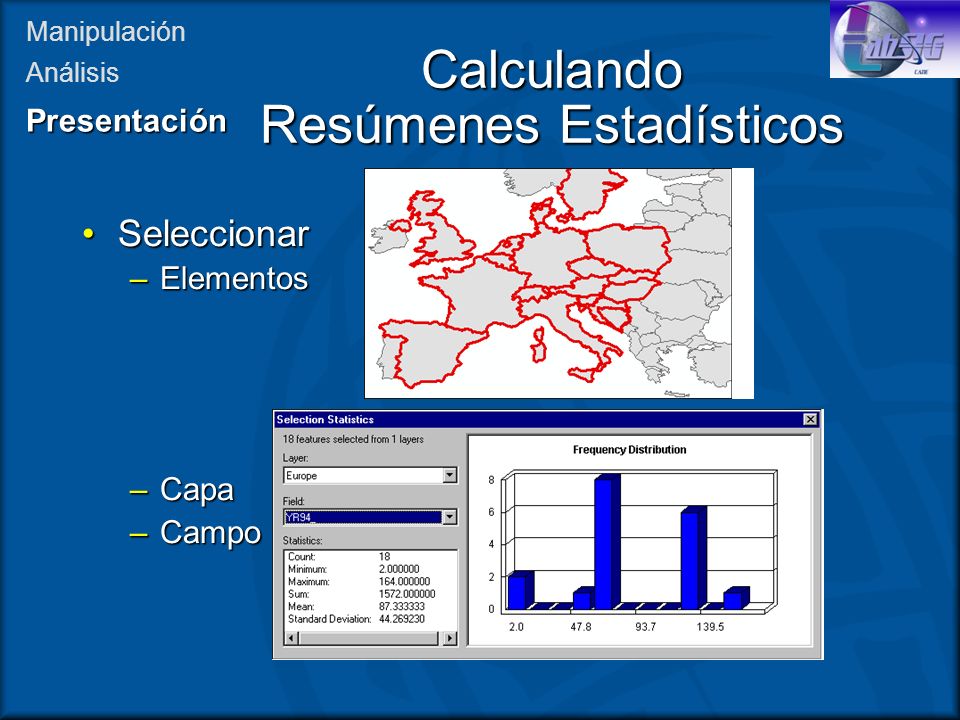

38 Calculando Resúmenes Estadísticos SeleccionarSeleccionar –Elementos –Capa –Campo Manipulación AnálisisPresentación

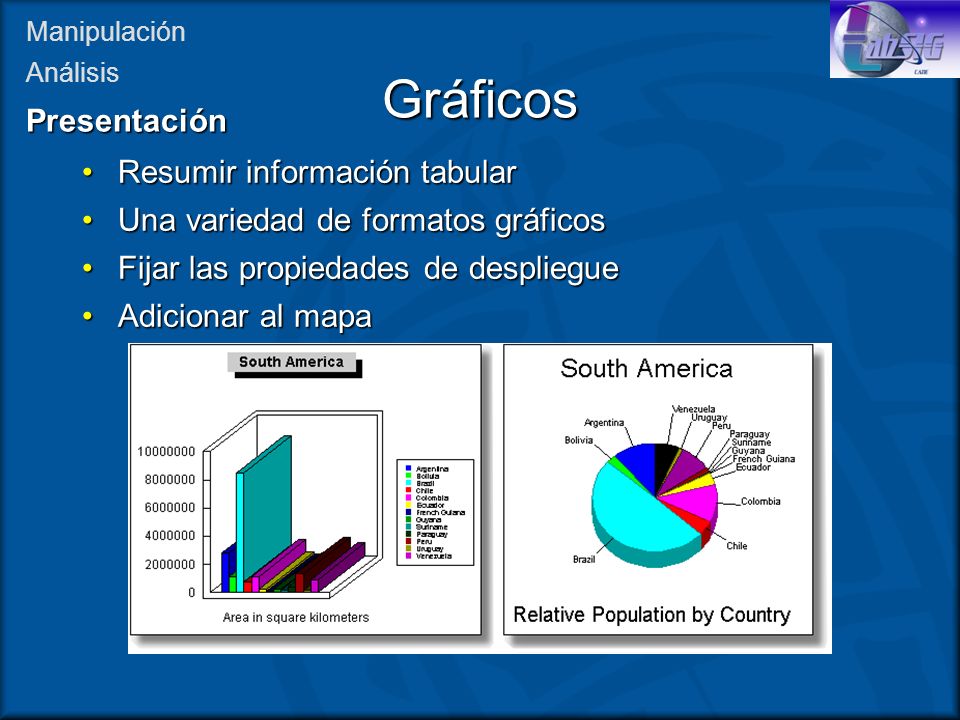

39 Gráficos Resumir información tabularResumir información tabular Una variedad de formatos gráficosUna variedad de formatos gráficos Fijar las propiedades de despliegueFijar las propiedades de despliegue Adicionar al mapaAdicionar al mapa Manipulación AnálisisPresentación

40 Mapa y objetivos de diseño ¿Cuáles son los objetivos del mapa?¿Cuáles son los objetivos del mapa? –Compartir información –Resaltar relaciones –Ilustrar resultados del análisis –Soporte de decesiones ¿Cuáles son los objetivos del diseño?¿Cuáles son los objetivos del diseño? –Manipular las características gráficas –Alcanzar un propósito predefinido Manipulación AnálisisPresentación

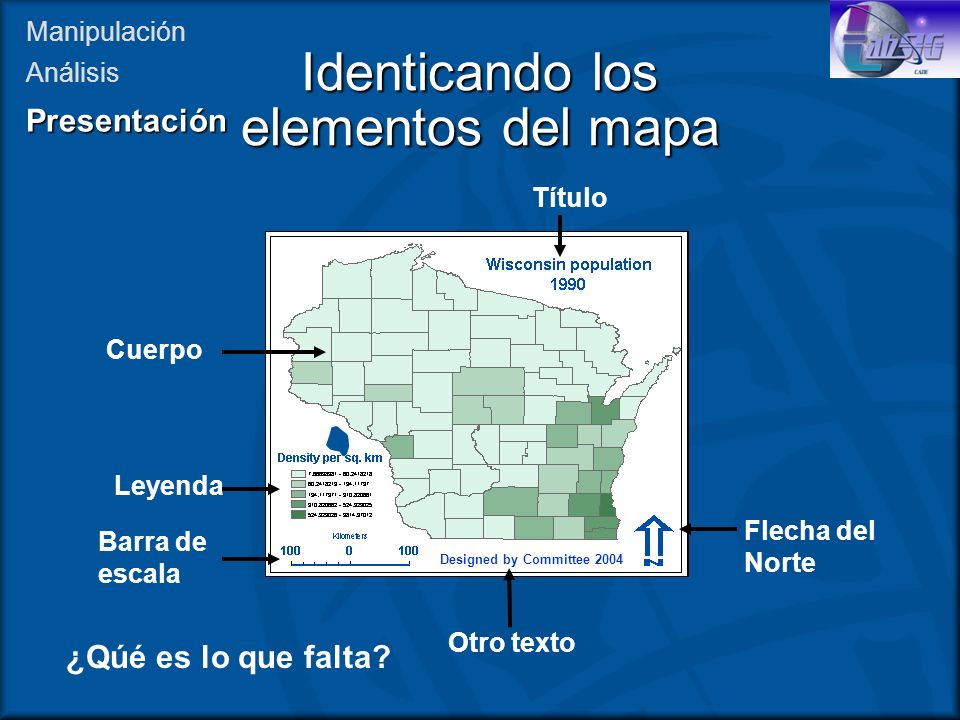

41 Identicando los elementos del mapa Título Cuerpo Flecha del Norte Leyenda Barra de escala Designed by Committee 2004 Otro texto ¿Qúé es lo que falta? Manipulación AnálisisPresentación

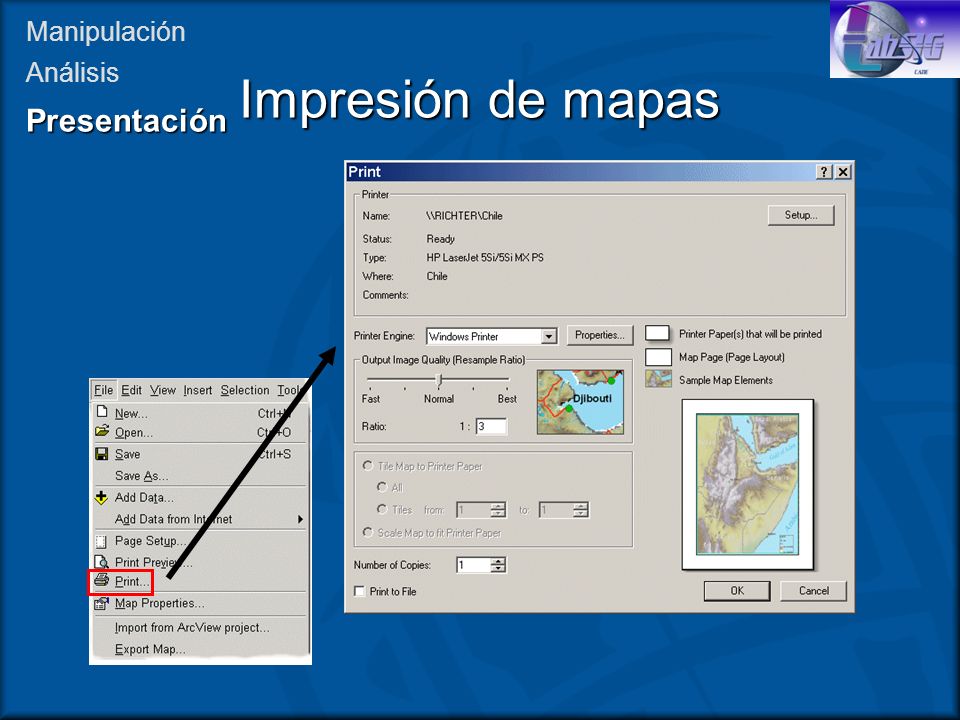

42 Impresión de mapas Manipulación AnálisisPresentación

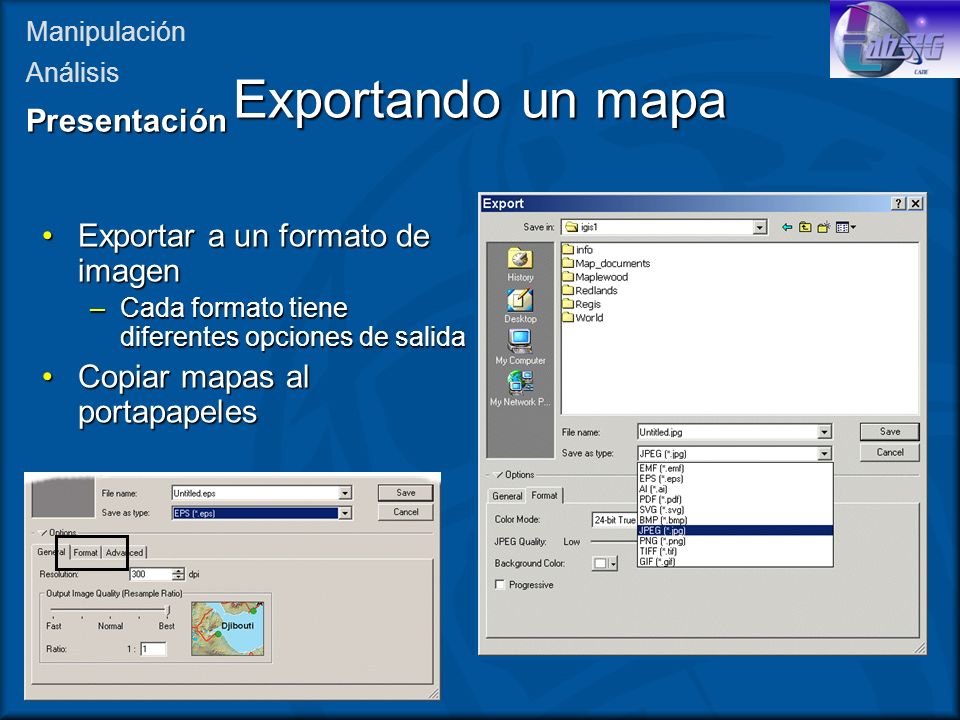

43 Exportar a un formato de imagenExportar a un formato de imagen –Cada formato tiene diferentes opciones de salida Copiar mapas al portapapelesCopiar mapas al portapapeles Exportando un mapa Manipulación AnálisisPresentación

44 ¿Preguntas?
