SEGUIMIENTO DEOBRASEGUIMIENTO DEOBRA TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 Docente: ING.

Presentación del tema: "SEGUIMIENTO DEOBRASEGUIMIENTO DEOBRA TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 Docente: ING."— Transcripción de la presentación:

1 SEGUIMIENTO DEOBRASEGUIMIENTO DEOBRA TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 Docente: ING. HUGO MIRANDA Aula: TARQ. III Tema: SEGUIMIENTO DE OBRA Integrantes: CABANILLAS MARIN YONATHAN SANGAY HUAMAN LUIS Fecha: 07/06/2016

2 DATOS GENERALESDATOS GENERALES TEMA: Seguimiento de obra-Acabados Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-102 DATOS DE OBRA UBICACIÓN: la Huaraclla ACCESIVILIDAD PROPIETARIO ING. Gilmer Terrones Terrones FORMA DEL TERRENO REGULAR Carretera Jesús-Cajamarca km 15 A una cuadra del almacén Backus Licencia de construcción presentan licencia de construcción No reciben charlas de inducción

3 ACABADOSACABADOS TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 ACABADOS RESUMEN ABSTRACT Los acabados en una determina construcción son aquellos aspectos de la misma que nos brindan satisfacción en cuanto a comodidad y estética visual, siendo los acabados los que dan la imagen a la vivienda. acabado huk Construcción determinar Kankichis/Kanku anchaqay/anchhaqay/chaqay/chhaq ay/haqay aspecto de el mismo que satisfacción haywarinkichis/haywarinku en cuanto a comodidad y visual estética, kaspa acabado el que qunkichis/qunku imagen vivienda The finishes in a determined construction are those aspects of it that give us satisfaction in terms of comfort and visual aesthetics, with finishes that give the image to housing KEY WORDS Acabados, instalaciones, estética. Fecha: 07/06/2016

4 ACABADOSACABADOS TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 ACABADOS OBJETIVOS GENERALES OBJETIVOS ESPECÍFICOS Conocer los diferentes tipos de acabados y como es su proceso constructivo. Diferenciar los tipos de acabados y tipos de materiales a utilizar Analizar cuáles son los tipos de acabados que comúnmente se utiliza Fecha: 07/06/2016

5 PROCESOCONSTRUCTIVOPROCESOCONSTRUCTIVO TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 1. INSTALACIONES ELÉCTRICAS TENDIDO DE TUBERIAS EN LOSA DESDE LA GENERAL COLOCADO DE TUBERIAS EN MUROS PASO DE WINCHA SE COLOCÓ CABLE DE N° 14 PARA EL TENDIDO DE LUZ Y 12 PARA LOS TOMACORRIENTES COLOCANDO LOS TOMACORRIENTES EMPEZÓ A UNIR LOS CABLES USANDO CINTA AISLANTE SALIENDO DOS POLOS DE CADA PUNTO CENTRAL Y DOS POLOS EN LOS TOMACORRIENTES Y UN POLO EN LA SALIDA PARA LOS INTERRUPTORES NO COLOCARON LLAVE REFERENCIAL COLOCAN TRES CAJAS TERMOSTÁTICAS COLOCANDO TUBERÍA PARA LA INSTALACIÓN ELECTRICAS TUBERIA DE ENTRADA Y SALIDA TOMACORRIENTE COMPROBANDO LA LLEGADA DE LUZ Fecha: 07/06/2016

6 TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 3. PISOS: PROCESO PISO DE BLOQUETAS PROCESOCONSTRUCTIVOPROCESOCONSTRUCTIVO SACANDO BLOQUETAS DELIMIT ACION CON CINTA PRELIMINARES UBICACIÓN 1. NIVELACIÓN DEL TERRENO 2.ENCOFRADOS Rodillo 3. COLOCACIÓN DE DOBLE MALLA 4. VACIADO DE CONCRETO PRE MEZCLADO MAQUINA BOMBA CON PLUMA FC´280 KG X CM2 5. NIVELADO DE CONCRETO REGLA METÁLICA 6. PULIDO 7. CORTADO DE PISO C /3M COMPACTADORA TERRENO NIVELADO Fecha: 07/06/2016

7 TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 5. REVOQUES Y ENLUCIDOS: PROCESO PROCESOCONSTRUCTIVOPROCESOCONSTRUCTIVO PRELIMINARES 1. COLOCACIÓN DE PUNTOS 2.EJECUCIÓN DE CINTAS 4. NIVELACIÓN 5. ACABADO: FROTACHADO Tarrajeando muros del dormitorio observa ción La superficie a enlucir debe ser lo suficiente rugosa y limpia Deben chequearse todas y cada una de las instalaciones que van empotradas tanto en cielorrasos y paredes Vivienda tarrajeada Humedecer la superficie Los andamios deben instalarse debidamen te asegurados PREPARACIÓN DE LA MEZCLA Fecha: 07/06/2016

8 TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 7. PINTURAS PROCESO PROCESOCONSTRUCTIVOPROCESOCONSTRUCTIVO ANTECEDENTES 1. PREPARACIÓN DE LA SUPERFICIE CUBRIR LO QUE NO SE VA A PINTAR RESANAR DEFECTOS DE LA SUPERFICIE DEBE ESTAR LIMPIA,SECA Y FUERA DE GRASAS SE COMIENZA A PINTAR POR LO MÁS ALTO LIJADO (L, N° 80) EMPASTADOLIJADO (L, N° 120) 2.PINTADO PLANCHA LIJANDO CON BRASADER A Sala cocina comedor pintada A DOS MANOS Vivienda PINTADA RODILLO PINTURA CPP PATO BLANCO BASE: ACRILICO PLASTICO Fecha: 07/06/2016

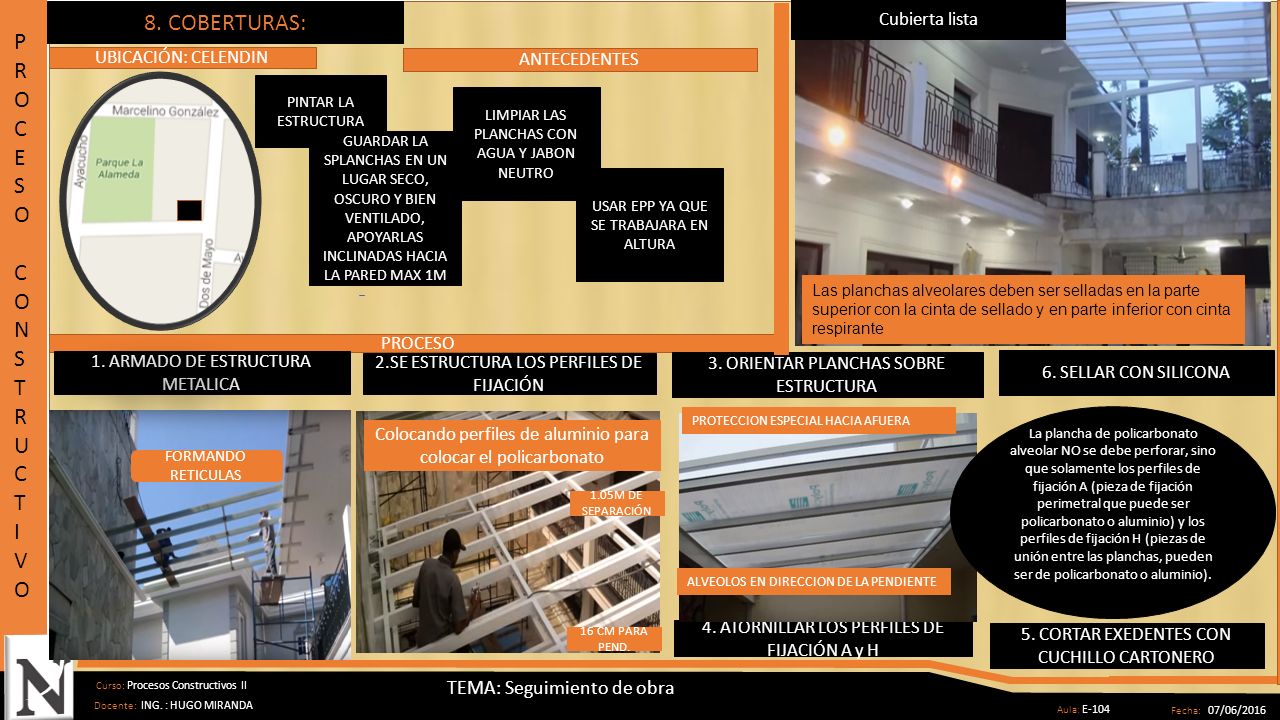

9 TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 8. COBERTURAS: PROCESO PROCESOCONSTRUCTIVOPROCESOCONSTRUCTIVO ANTECEDENTES UBICACIÓN: CELENDIN 1. ARMADO DE ESTRUCTURA METALICA 2.SE ESTRUCTURA LOS PERFILES DE FIJACIÓN 4. ATORNILLAR LOS PERFILES DE FIJACIÓN A y H 3. ORIENTAR PLANCHAS SOBRE ESTRUCTURA 5. CORTAR EXEDENTES CON CUCHILLO CARTONERO 6. SELLAR CON SILICONA Cubierta lista FORMANDO RETICULAS Colocando perfiles de aluminio para colocar el policarbonato 1.05M DE SEPARACIÓN 16 CM PARA PEND. PROTECCION ESPECIAL HACIA AFUERA ALVEOLOS EN DIRECCION DE LA PENDIENTE La plancha de policarbonato alveolar NO se debe perforar, sino que solamente los perfiles de fijación A (pieza de fijación perimetral que puede ser policarbonato o aluminio) y los perfiles de fijación H (piezas de unión entre las planchas, pueden ser de policarbonato o aluminio). PINTAR LA ESTRUCTURA GUARDAR LA SPLANCHAS EN UN LUGAR SECO, OSCURO Y BIEN VENTILADO, APOYARLAS INCLINADAS HACIA LA PARED MAX 1M LIMPIAR LAS PLANCHAS CON AGUA Y JABON NEUTRO USAR EPP YA QUE SE TRABAJARA EN ALTURA Las planchas alveolares deben ser selladas en la parte superior con la cinta de sellado y en parte inferior con cinta respirante Fecha: 07/06/2016

10 REGLAMENTOREGLAMENTO TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 PROCESOS no reciben una inducción los trabajadores antes de empezar el trabajo. no hay señalizaciones. no cuentan con su EPP. por ejemplo. no usan ARNE CUANDO SE TRABAJA EN ALTURA COLOCANDO LA CUBIERTA no cuentan con un lugar de almacenamiento, es por lo que usan la vía pública. los andamios y escaleras lo hacen de madera clavándolas pero no adecuadamente, demasiados superficiales Y ALGUNOS SE PARAN EN VALDES no cuentan con un botiquín ni primeros auxilios. Fecha: 07/06/2016

11 TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 ANÁLISIS Y DISCUCIÓN DE RESULTADOS  Los resultados obtenidsos de cada punto de este hermoso tema que son los acabados, responden a nuestros objetivos planteados y requeridos mas al aprendizaje no solo en teoría sino todo lo contario en práctica, siendo asi ampliando y alimentando nuestros conocimientos en dicho tema.  Vale mencionar que conocimos los diferentes tipos de acabados, cuales son los mas tradicionales, y además de las nuevas tecnologías que se usan avanzado la obra y ahorranto.  Además de darse cuenta del tipo de gente con que nos encontramos en cada obra, muchos irresponsables dejando en peligro su vida como otros que si verdaderamente la responsabilidad es seria Fecha: 07/06/2016

12 SEGUIMIENTO DEOBRASEGUIMIENTO DEOBRA TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 Fecha: 07/06/2016

13 SEGUIMIENTO DEOBRASEGUIMIENTO DEOBRA TEMA: Seguimiento de obra Docente: ING. : HUGO MIRANDA Curso: Procesos Constructivos II Aula: E-104 Fecha: 07/06/2016
