Flujo – 101 Vistazo General, Función y Operación
2
Flow - 101 Vistazo General del Grupo de Productos de Flujo Principio de Operación Interruptor Tipo Rotor / Turbina Interruptor Tipo Pistón Interruptor Tipo Bola Interruptor Tipo Paleta Sumario del Módulo Cuestionario Contenido de la Presentación
3
Flow - 101 Vistazo General del Grupo de Productos TIPO DE PRODUCTOS DE FLUJO ROTOR / TURBINA PISTÓNBOLAPALETA
4
Flow - 101 Vistazo General del Grupo de Productos Tipo Bola Tipo PistónTipo Rotor / Turbina Tipo Paleta De clic sobre cualquier imagen para las especificaciones de producto completas
5
Flow - 101 Cuando el liquido pasa por el cuerpo del RotorFlow (o FT-110), el rotor magnético (turbina) gira a una velocidad proporcional al flujo. Esto genera un campo magnetico entre las paletas del rotor y las aspas de la turbina, creando un efecto Hall, generando pulsos de voltaje. Un sensor de Efecto Hall es un transductor que varía su voltaje de salida en respuesta a cambios en el campo magnético. Rotor / Turbina – Principio Básico de Operación De clic sobre cualquier imagen para las especificaciones de producto completas
6
Flow - 101 Rotor / Turbina – Principio Básico de Operación Flujo BajoFlujo Alto Sensor de Efecto Hall Envía un pulso de voltaje cada vez que pasa el campo magnético. Rotor Magnetizado Entrada de Flujo Corte Parcial Salida de Flujo TIEMPO +VCD
7
Flow - 101 El pistón contiene un imán permanente, y se coloca en el paso del flujo dentro de la unidad. Cuando se mueve por la presión diferencial del flujo del fluido, este pistón automáticamente activa un interruptor herméticamente sellado dentro de la unidad. Un resorte de acero inoxidable permite que el pistón regrese cuando disminuye el flujo. Interruptor Tipo Pistón – Principio Básico de Operación De clic sobre cualquier imagen para las especificaciones de producto completas
8

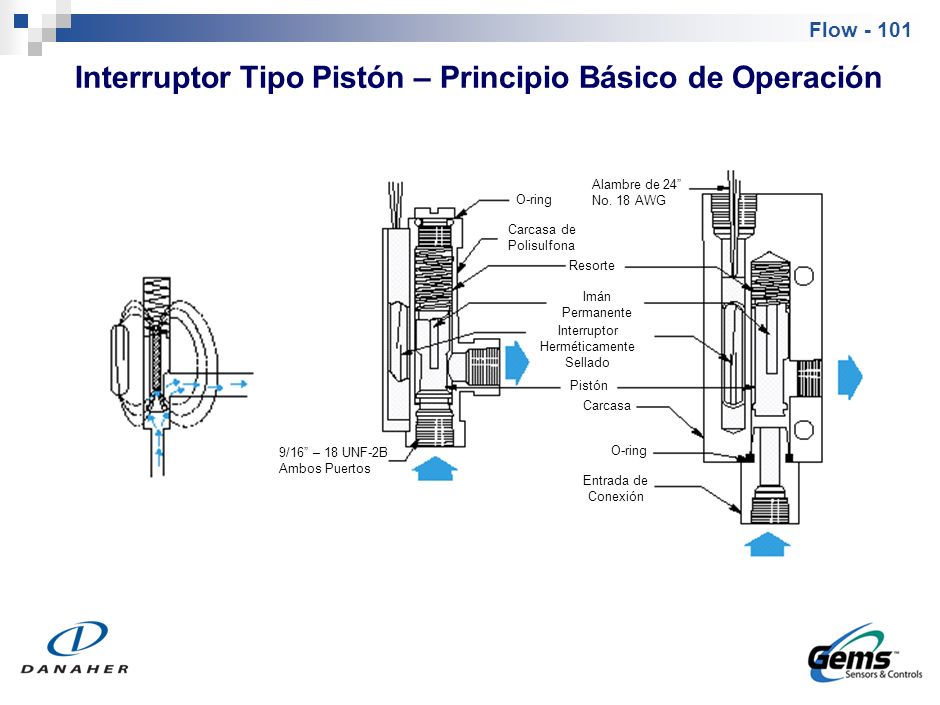

Flow - 101 Interruptor Tipo Pistón – Principio Básico de Operación 9/16” – 18 UNF-2B Ambos Puertos O-ring Carcasa de Polisulfona Alambre de 24” No. 18 AWG Resorte Imán Permanente Interruptor Herméticamente Sellado Pistón Carcasa O-ring Entrada de Conexión
9
Flow - 101 Interruptor de Pasador o Tipo Bola – Principio Básico de Operación Cuando el flujo del liquido llega al punto de activación, un pasador equipado con un imán se mueve. Cuando se mueve por un flujo de fluido, este pasador activa un interruptor herméticamente sellado dentro de la boquilla de la unidad. Un resorte de compresión o gravedad permite que el pasador regrese cuando disminuye el flujo. De clic sobre cualquier imagen para las especificaciones de producto completas
10

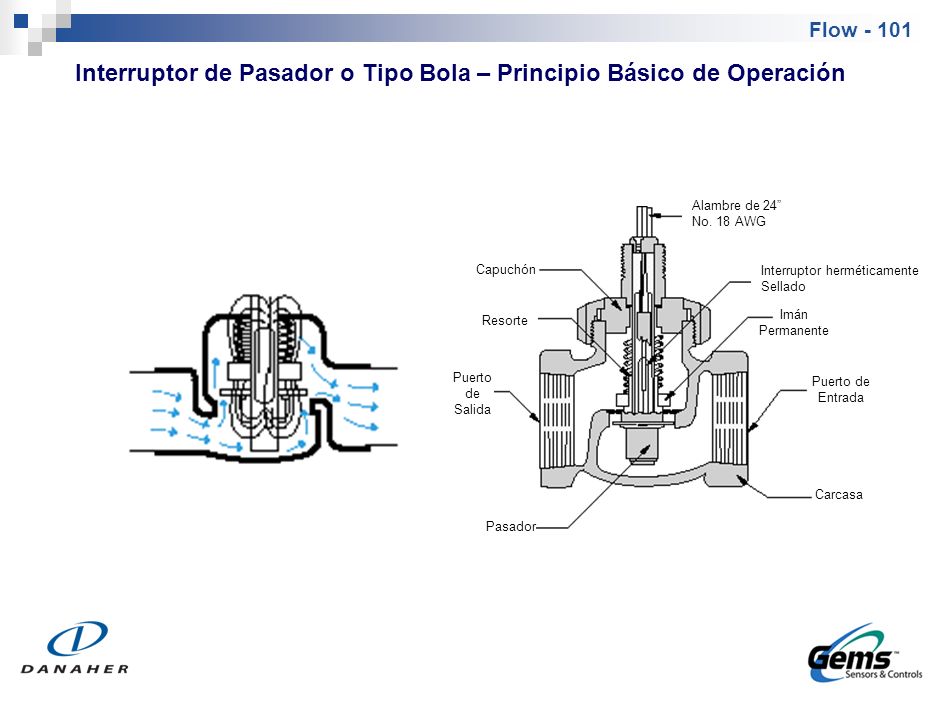

Flow - 101 Interruptor de Pasador o Tipo Bola – Principio Básico de Operación Alambre de 24” No. 18 AWG Interruptor herméticamente Sellado Imán Permanente Puerto de Entrada Carcasa Pasador Puerto de Salida Resorte Capuchón
11
Flow - 101 Interruptor Tipo Paleta – Principio Básico de Operación El flujo del liquido en cualquier dirección desvía la paleta. La acción de leva mueve un pasador equipado con un imán permanente por la unidad. El imán activa un interruptor magnético herméticamente sellado por la unidad. De clic sobre cualquier imagen para las especificaciones de producto completas
12
Flow - 101 Interruptor Tipo Paleta – Principio Básico de Operación Desactivado (Sin Flujo)Activado (Flujo) Ensamble de Carcasa y Cuerpo Interruptor Sellado Herméticamente Resorte Imán Permanente Separador Ensamblaje de Paleta y Leva Pasador
13
Flow - 101 Sumario del Módulo Vistazo General del Grupo de Productos de Flujo Principio de Operación Interruptor Tipo Rotor / Turbina Interruptor Tipo Pistón Interruptor Tipo Pasador o Bola Interruptor Tipo Paleta Cuestionario
