1 CARTOGRAFÍA BÁSICA

2 1. GENERALIDADES La cartografía se puede definir como la ciencia, la tecnología y el arte de elaborar mapas que representan los datos geográficos y espaciales, la cual abarca la formación y análisis, mantenimiento, lectura, interpretación y utilización de los mapas. El mapa se define como un modelo reducido y simplificado de la realidad. Es también una representación convencional, gráfica y a escala de los fenómenos concretos o abstractos - localizados en la tierra o en cualquier parte del universo – que conserva la posición relativa de su localización.

3

4 2. SISTEMAS DE COORDENADAS

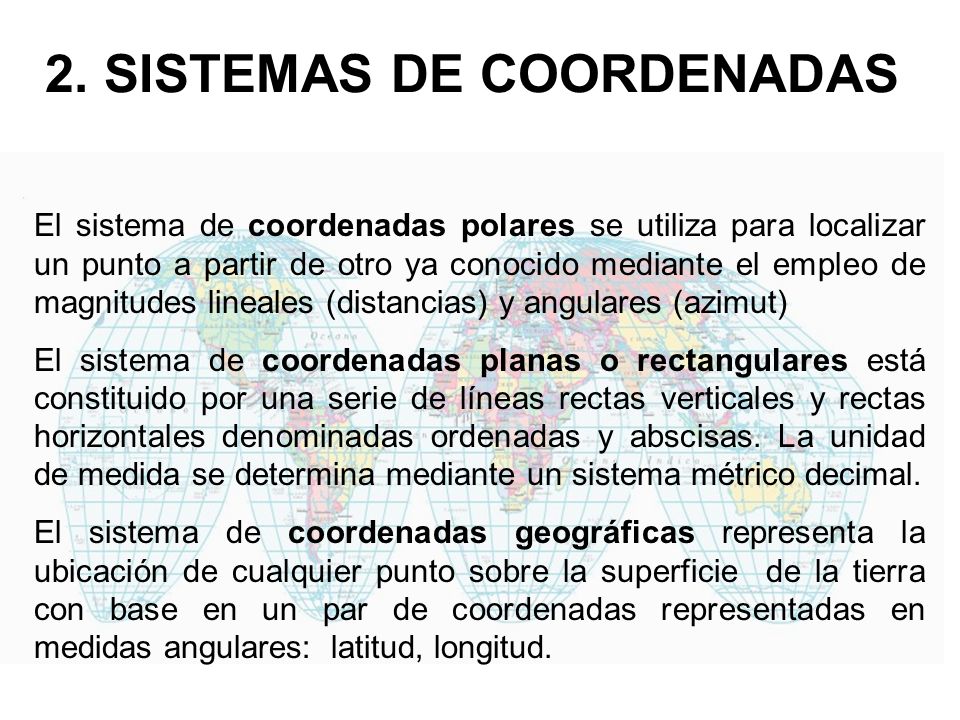

El sistema de coordenadas polares se utiliza para localizar un punto a partir de otro ya conocido mediante el empleo de magnitudes lineales (distancias) y angulares (azimut) El sistema de coordenadas planas o rectangulares está constituido por una serie de líneas rectas verticales y rectas horizontales denominadas ordenadas y abscisas. La unidad de medida se determina mediante un sistema métrico decimal. El sistema de coordenadas geográficas representa la ubicación de cualquier punto sobre la superficie de la tierra con base en un par de coordenadas representadas en medidas angulares: latitud, longitud.

5 2.1 Coordenadas Geográficas

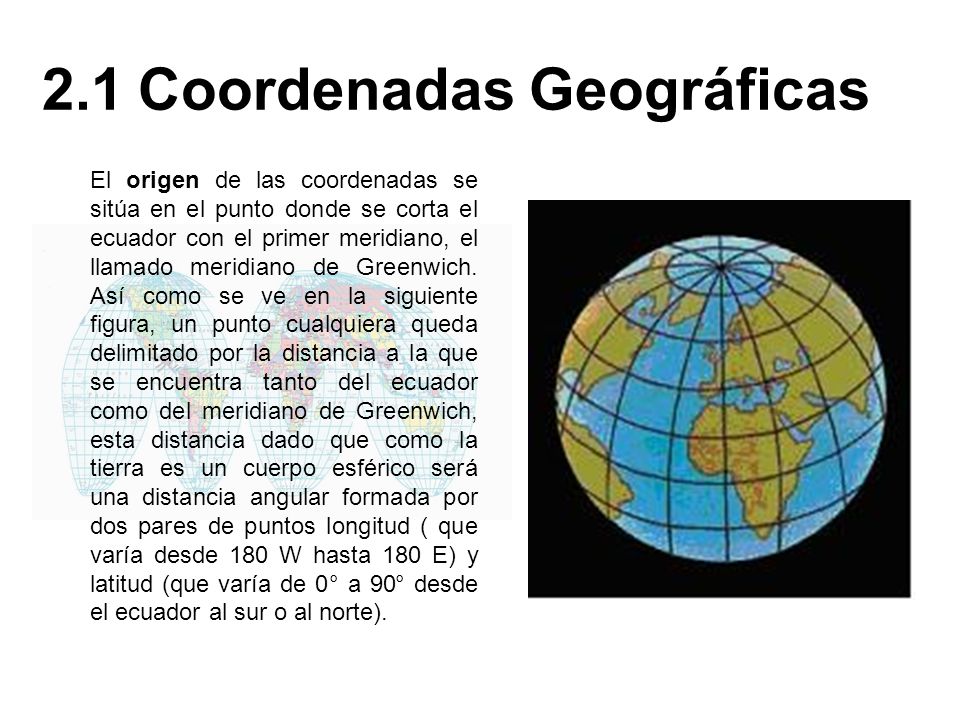

El origen de las coordenadas se sitúa en el punto donde se corta el ecuador con el primer meridiano, el llamado meridiano de Greenwich. Así como se ve en la siguiente figura, un punto cualquiera queda delimitado por la distancia a la que se encuentra tanto del ecuador como del meridiano de Greenwich, esta distancia dado que como la tierra es un cuerpo esférico será una distancia angular formada por dos pares de puntos longitud ( que varía desde 180 W hasta 180 E) y latitud (que varía de 0° a 90° desde el ecuador al sur o al norte).

6 COORDENADAS GEOGRÁFICAS

7 2.2 El concepto de elipsoide:
La tierra no es una esfera perfecta, se ensancha hacia el Ecuador y este ensanchamiento no se produce de una manera uniforme (es irregular) por lo tanto se asemeja la tierra a un sólido de revolución obtenido a partir de una elipse de referencia (que es elegida por cada país según el que más se asemeje a su forma). Los GPS usan el elipsoide WGS-84 como superficie de referencia para la captura de información y los parámetros necesarios para definir este elipsoide son: Radio polar = b = 6’ m Radio ecuatorial = a = 6’ m Achatamiento polar = f = (a-b)/a = 1/

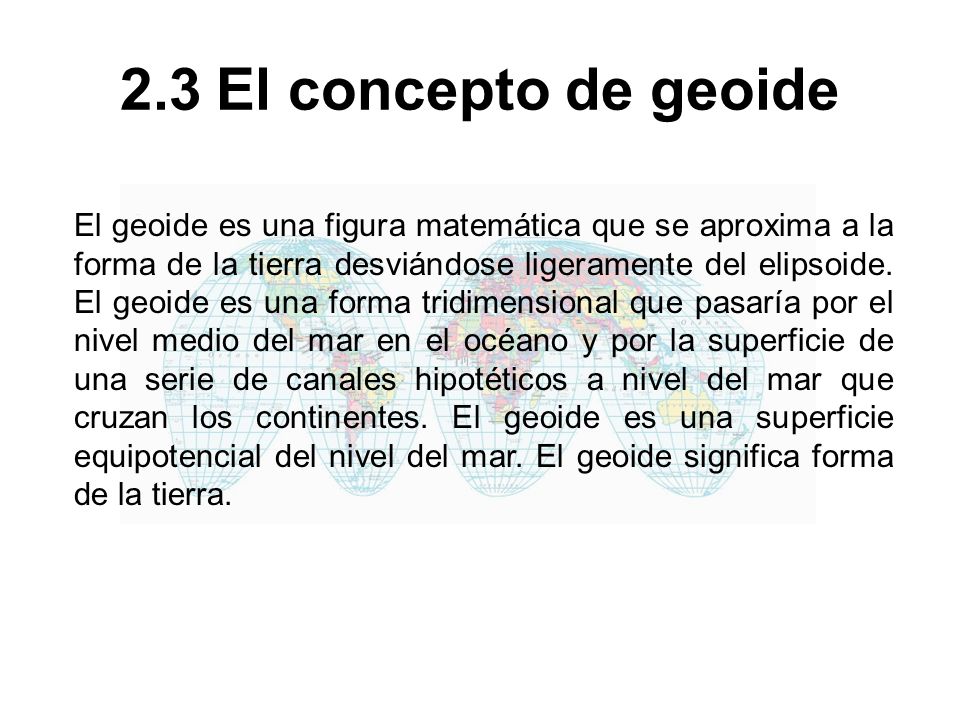

8 2.3 El concepto de geoide El geoide es una figura matemática que se aproxima a la forma de la tierra desviándose ligeramente del elipsoide. El geoide es una forma tridimensional que pasaría por el nivel medio del mar en el océano y por la superficie de una serie de canales hipotéticos a nivel del mar que cruzan los continentes. El geoide es una superficie equipotencial del nivel del mar. El geoide significa forma de la tierra.

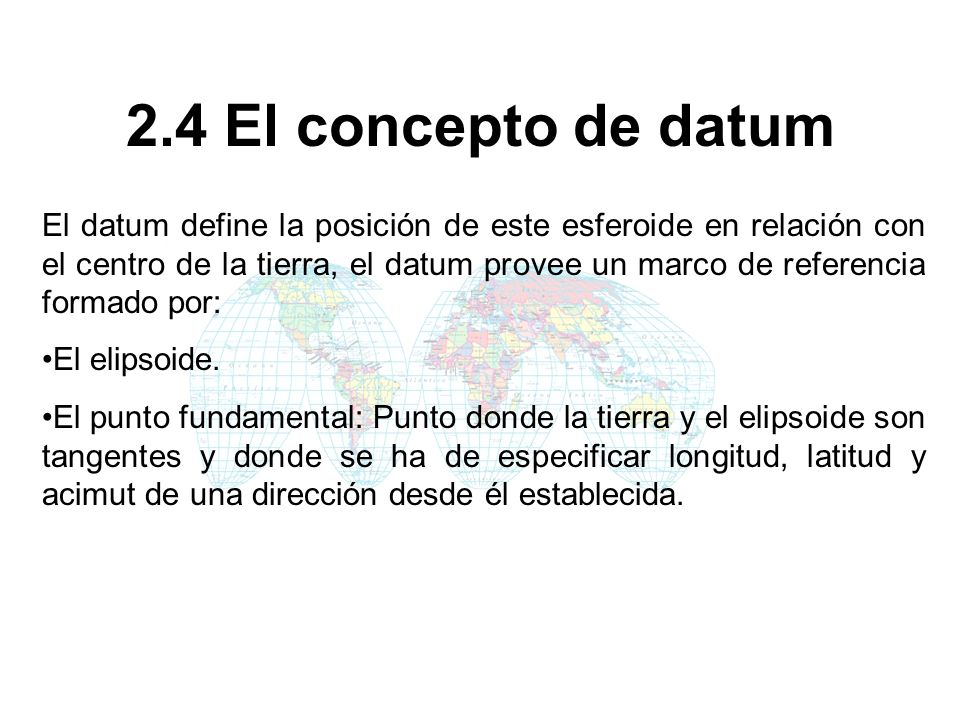

9 2.4 El concepto de datum El datum define la posición de este esferoide en relación con el centro de la tierra, el datum provee un marco de referencia formado por: El elipsoide. El punto fundamental: Punto donde la tierra y el elipsoide son tangentes y donde se ha de especificar longitud, latitud y acimut de una dirección desde él establecida.

10 3. SISTEMAS DE PROYECCIÓN DE MAPAS
Para la representación de la superficie completa de la tierra sin ninguna distorsión, un mapa debería tener una forma esférica como es el caso de un globo terráqueo. Un mapa plano no puede representar fielmente la superficie redondeada.

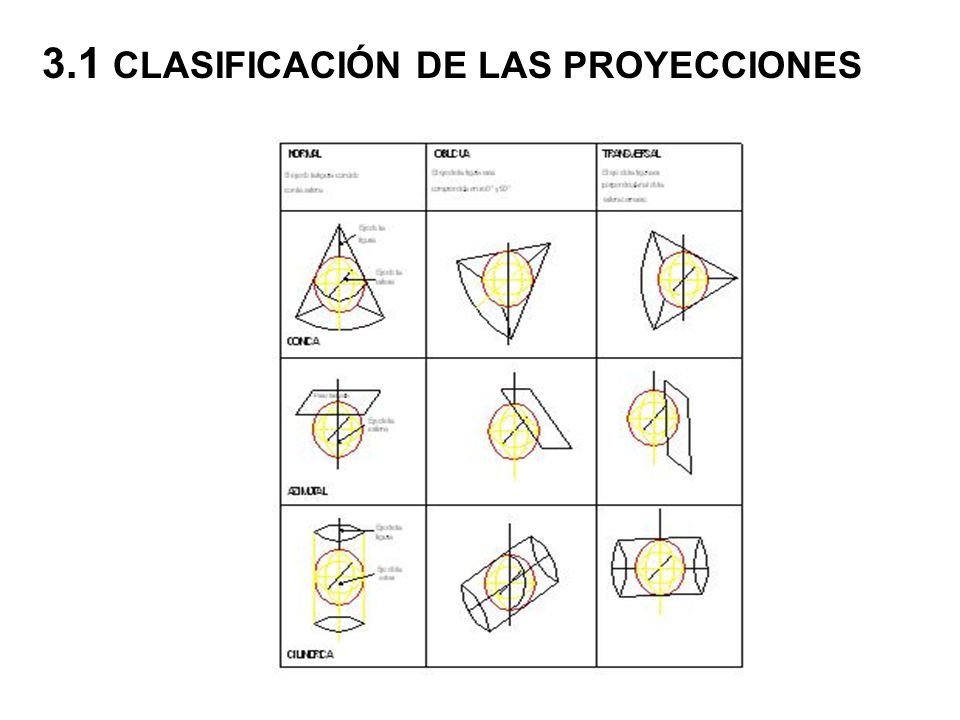

11 3.1 CLASIFICACIÓN DE LAS PROYECCIONES

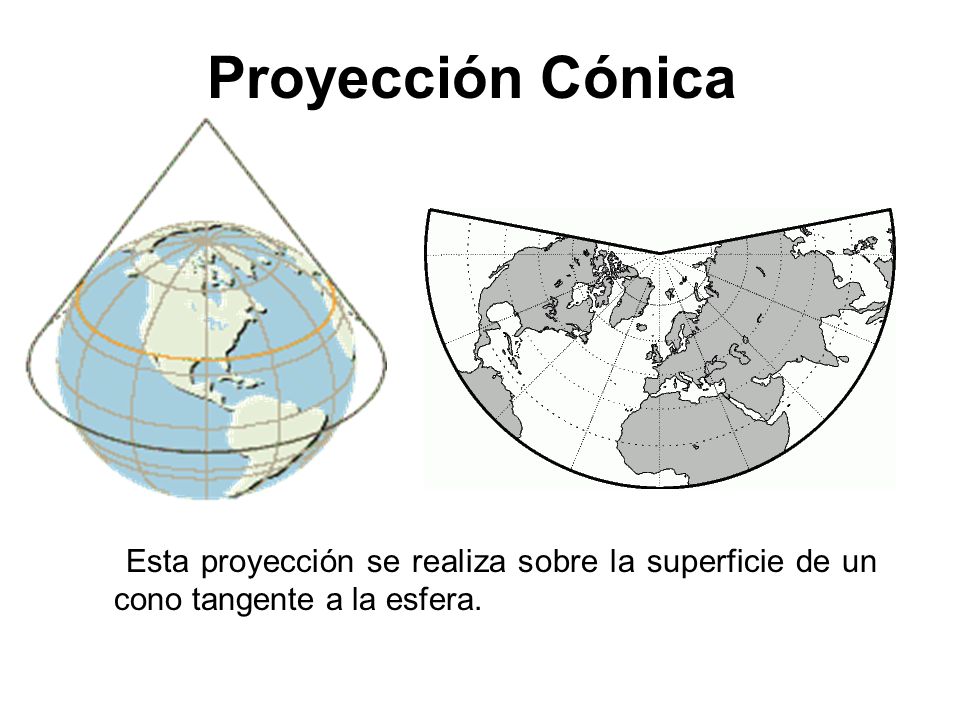

12 Proyección Cónica  Esta proyección se realiza sobre la superficie de un cono tangente a la esfera.

13 Proyección azimutal – La proyección se hace sobre un plano tangente a la esfera.

14 Proyección cilíndrica

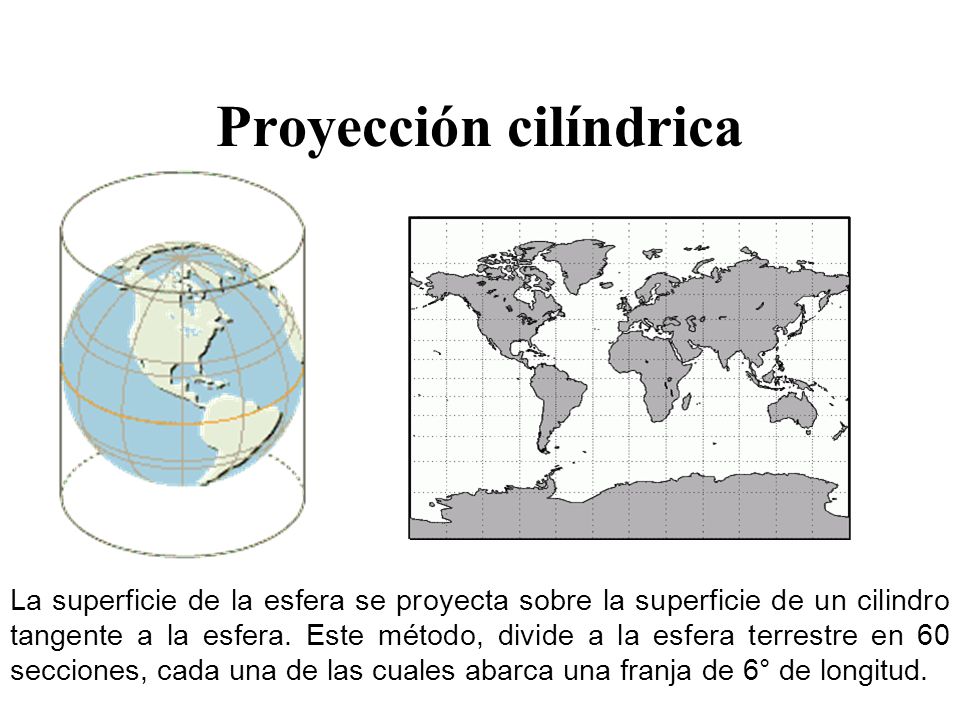

La superficie de la esfera se proyecta sobre la superficie de un cilindro tangente a la esfera. Este método, divide a la esfera terrestre en 60 secciones, cada una de las cuales abarca una franja de 6° de longitud.

15 3.2 ORÍGENES PARA LA CARTOGRAFÍA EN COLOMBIA

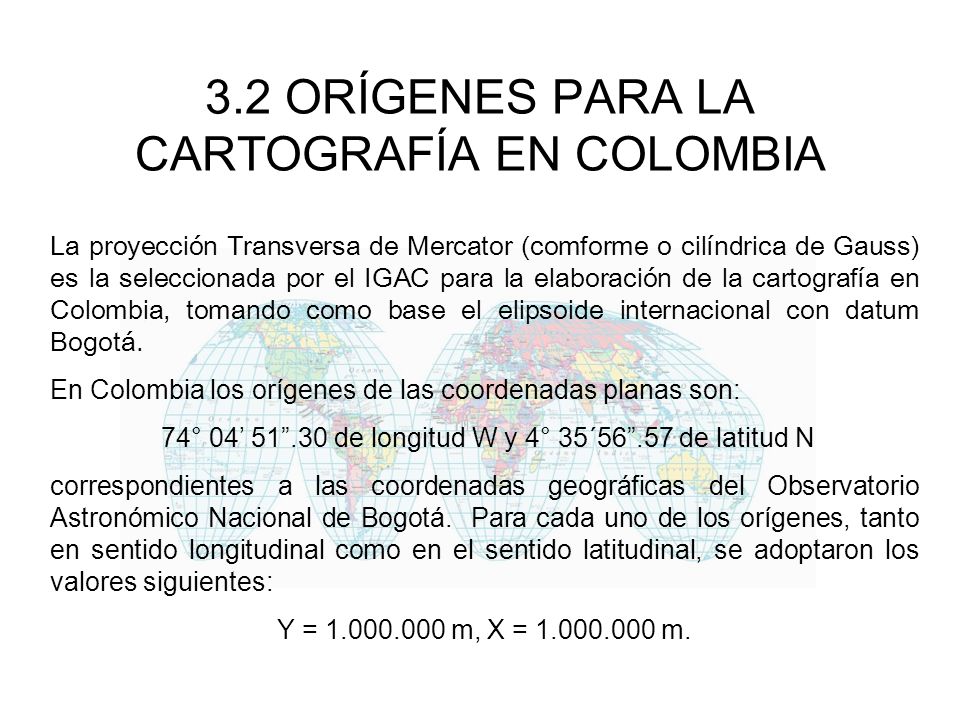

La proyección Transversa de Mercator (comforme o cilíndrica de Gauss) es la seleccionada por el IGAC para la elaboración de la cartografía en Colombia, tomando como base el elipsoide internacional con datum Bogotá. En Colombia los orígenes de las coordenadas planas son: 74° 04’ 51”.30 de longitud W y 4° 35´56”.57 de latitud N correspondientes a las coordenadas geográficas del Observatorio Astronómico Nacional de Bogotá. Para cada uno de los orígenes, tanto en sentido longitudinal como en el sentido latitudinal, se adoptaron los valores siguientes: Y = m, X = m.

16 PUNTOS DE ORIGEN PARA MAPAS DE ESCALA GRANDE.
Al hacer la proyección de la superficie curva de la tierra sobre un plano, los accidentes geográficos sufren deformaciones, las cuales crecen a medida que aumenta su distancia del origen o centro de proyección. Para corregir estas anomalías y obtener una cartografía más precisa, como la carta básica (en escala 1:25.000) y la carta general de Colombia (a escala 1: ) hubo necesidad de establecer cuatro puntos de origen en sentido longitudinal, desde donde se partió para cubrir cartográficamente el territorio nacional. Los orígenes tienen un área de influencia o amplitud de 3° representada en seis mapas: dos de 60 km. y una de 45 Km de longitud a cada lado del centro de proyección.

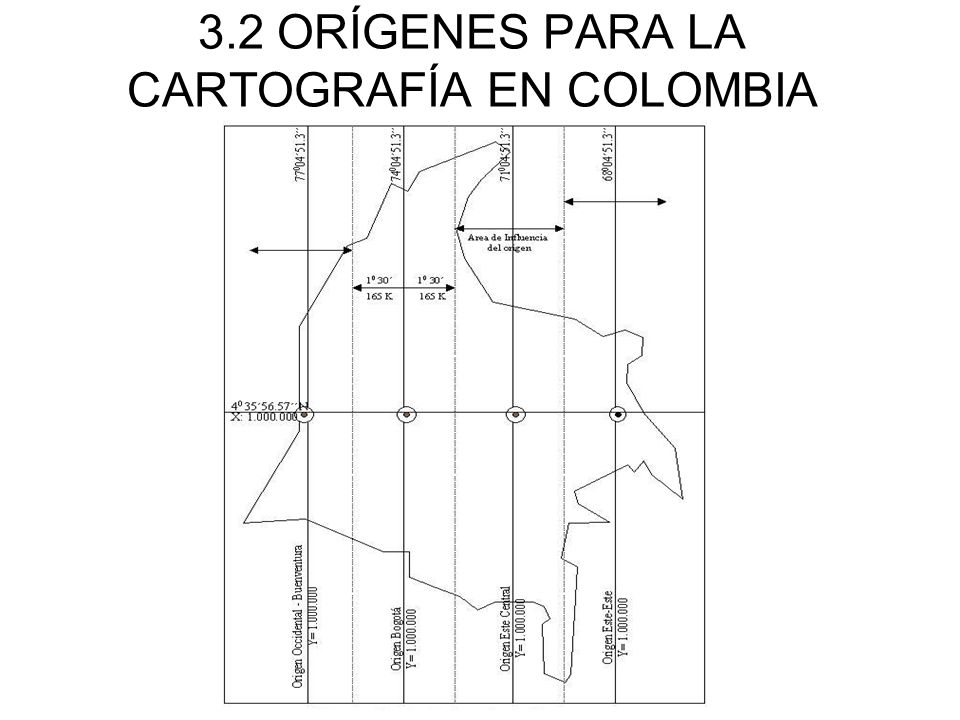

17 3.2 ORÍGENES PARA LA CARTOGRAFÍA EN COLOMBIA

18 Origen Occidental - Buenventura

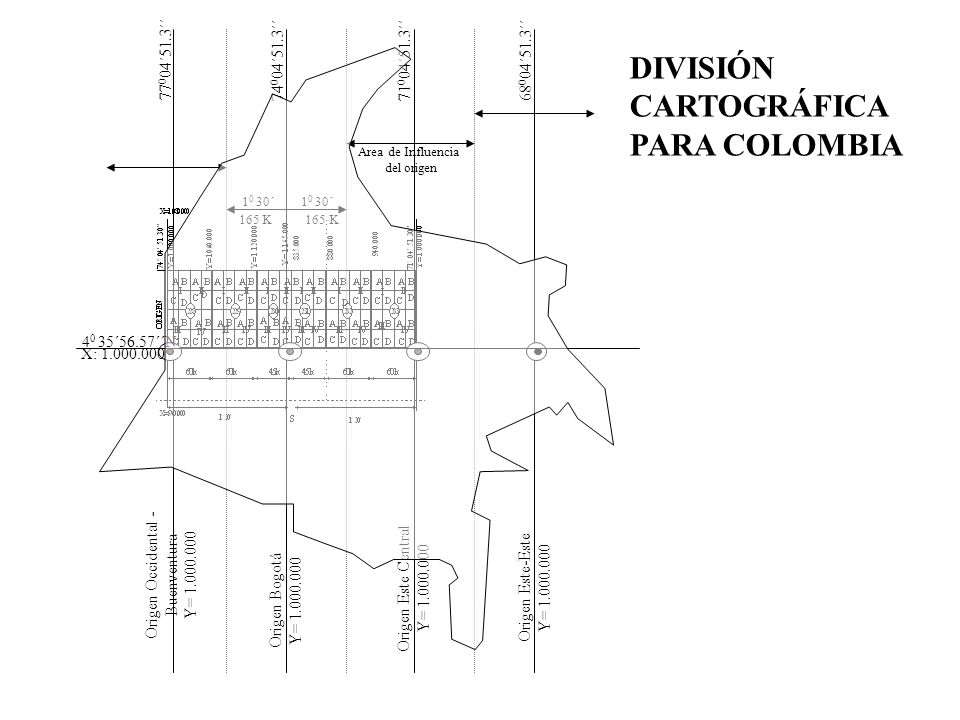

X: 74004´51.3´´ 71004´51.3´´ 68004´51.3´´ 77004´51.3´´ Area de Influencia del origen 10 30´ 165 K K Origen Occidental - Buenventura Y= Origen Bogotá Origen Este Central Origen Este-Este DIVISIÓN CARTOGRÁFICA PARA COLOMBIA
