1
UML
2
DIAGRAMA DE SECUENCIA En un diagrama de secuencia se indicarán los módulos o clases que forman parte del programa y las llamadas que se hacen en cada uno de ellos para realizar una tarea determinada. Se realizan diagramas de secuencia para definir acciones que se pueden realizar en la aplicación en cuestión.
3
DIAGRAMA DE SECUENCIA En los diagramas de secuencia se grafican cada uno de los casos de uso con sus tareas especificas teniendo en cuenta el tiempo de ejecución. Los diagramas de secuencia muestran el intercambio de mensajes (es decir la forma en que se invocan) en un momento dado.
4

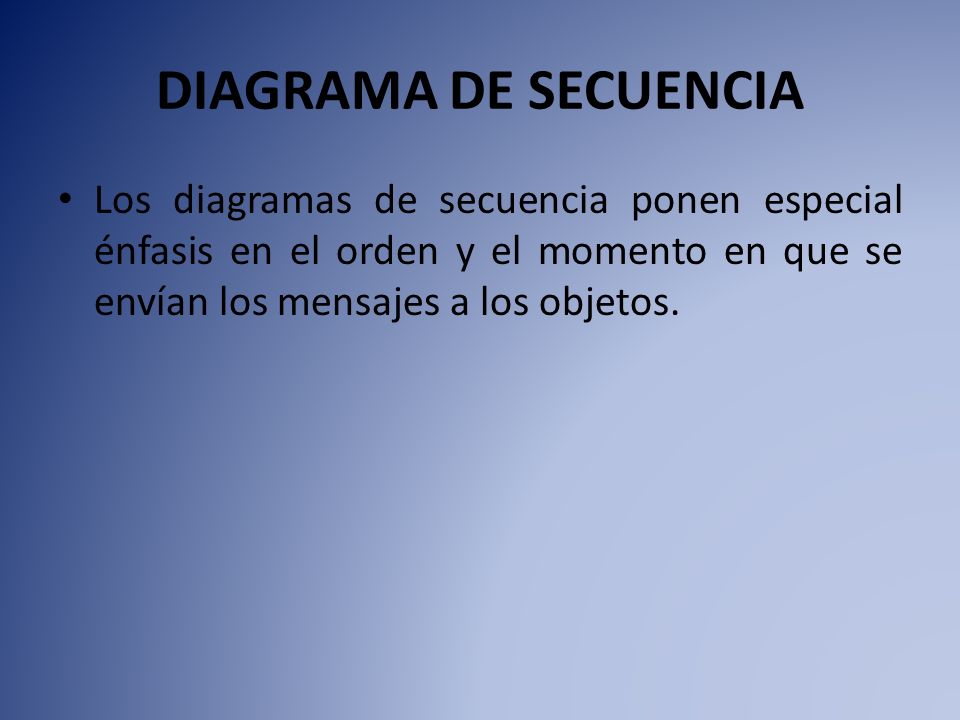

DIAGRAMA DE SECUENCIA Los diagramas de secuencia ponen especial énfasis en el orden y el momento en que se envían los mensajes a los objetos.
5
EJEMPLO DIAGRAMA DE SECUENCIA
