Automatización en Sistemas de Combustión

Presentaciones similares


Presentación del tema: "Automatización en Sistemas de Combustión"— Transcripción de la presentación:

1 Automatización en Sistemas de Combustión
Detección de Flama

2 Partes de un sistema FSG
Detector de Flama

3 Propiedades de la Llama
PRODUCCION DE CALOR EXPANSION DE GASES EMISION DE RADIACIÓN (INFRAROJA, VISIBLE, ULTRAVIOLETA) EMISIONES (SUB PRODUCTOS DE COMBUSTION) IONIZACION DE LA ATMOSFERA PRODUCCION DE CALOR EXPANSION DE GASES EMISION DE RADIACIÓN (INFRAROJA, VISIBLE, ULTRAVIOLETA) EMISIONES (SUB PRODUCTOS DE COMBUSTION) IONIZACION DE LA ATMOSFERA PRODUCCION DE CALOR EXPANSION DE GASES EMISION DE RADIACIÓN (INFRAROJA, VISIBLE, ULTRAVIOLETA) EMISIONES (SUB PRODUCTOS DE COMBUSTION) IONIZACION DE LA ATMOSFERA PRODUCCION DE CALOR BIMETALICO Y TERMOCOPLE (no usado actualmente en FSG) DETECTORES OPTICOS (FOTOCELDAS): - INFRARROJO -LUZ VISIBLE -ULTRAVIOLETA VARILLA

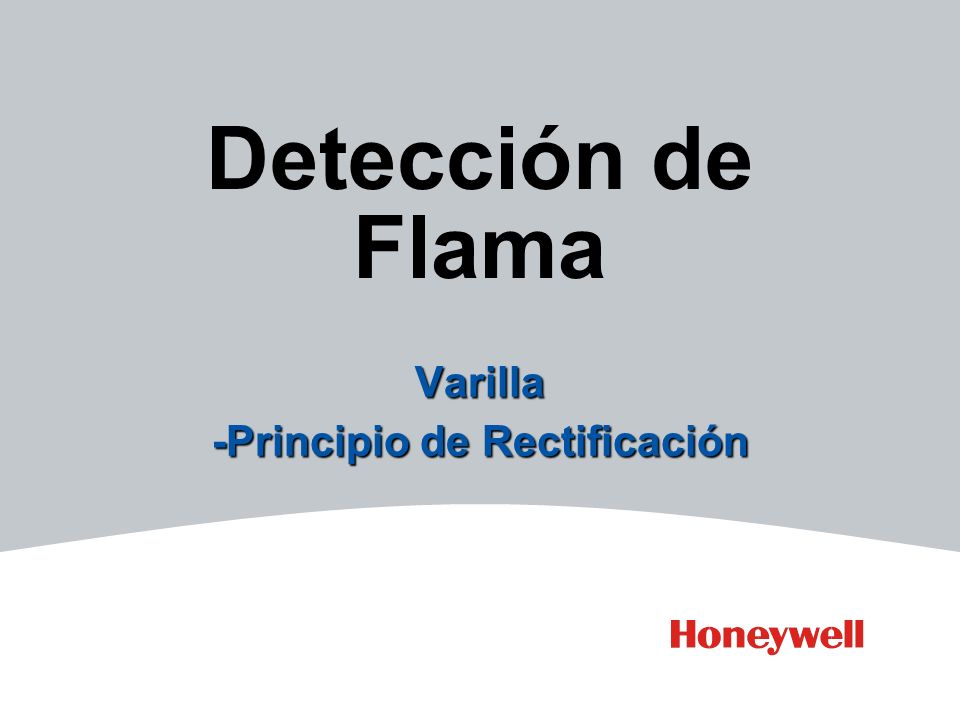

4 Varilla -Principio de Rectificación
Detección de Flama Varilla -Principio de Rectificación

5 Rectificación de Flama por Ionización
CONTROL PRIMARIO O PROGRAMADO VARILLA DETECTORA STANDBY FLAME SIGNAL V QUEMADOR VOLTAJE APLICADO C.A. RESULTANTE

6 Rectificación de Flama por Ionización
CONTROL PRIMARIO O PROGRAMADO VARILLA DETECTORA STANDBY FLAME SIGNAL V MAIN VALVE 5.0 V LA FLAMA ACTUA COMO CONDUCTOR DE CORRIENTE ELECTRICA MEDIANTE LA PROPIEDAD DE IONIZACION QUEMADOR VOLTAJE APLICADO C.A. Corriente Rectificada RESULTANTE

7 Como funciona el principio de Rectificación
Varilla y tierra del quemador tienen superficies iguales Intercambio de iones es igual con cada cambio de polaridad VOLTAJE RESULTANTE: C.A. (+) (-)

8 Como funciona el principio de Rectificación
Superficie del quemador es mucho mayor que la de la Varilla El flujo de iones en el ciclo positivo de la varilla hacia la tierra es casi 100% Cuando se cambia la polaridad, la mayoria de iones se pierden en la atmosfera y solo pocos iones se encuentran con la Varilla VOLTAJE RESULTANTE C.D. (+) (-) V(+)>V(-)

9 Requisitos para aplicaciones de varilla
QUEMADOR VARILLA PILOTO 1. LLAMA ESTABLE UBICACION RECOMENDADA MALA UBICACION 2. SUPERFICIE DE TIERRA ADECUADA 3. POSICION APROPIADA DE LA VARILLA 4. UTILIZAR CON GAS UNICAMENTE 5. NO EXCEDER LA TEMPERATURA MÁXIMA QUE SOPORTA LA VARILLA

10 Donde encontrar los modelos de Varilla?
Páginas 703 y 704 Catálogo Tradeline Páginas 840 y 841 Catálogo Tradeline

11 Detectores Ópticos -Detectores Infrarrojos -Detectores Ultravioleta
-Detectores de Luz Visible

12 Rangos de Funcionamiento de Detectores Opticos
L T R A - V I S I B L E INFRARROJA VIOLETA Flama de Combustible Líquido Refractario a °F Intensidad de Radiación Refractario a °F Flama de GAS . 2 . 4 . 8 1 . 4 Longitud de onda- Micrones Se recomienda: Detector UV: Flama de GAS Detector Visible e IR: Flama de Combustible Líquido

13 Tipos de Detectores Ópticos
DETECTORES INFRAROJOS (IR) DETECTORES ULTRAVIOLETAS (UV) DETECTORES DE LUZ VISIBLE

14 C7015 y C7915 Fotocelda Infrarroja C7015 y C7915
Aplicaciones en quemadores de Combustible Liquido La deteccción depende del “Flickeo” o parpadeo que presenta la Flama. No detecta refractarios calientes si es posicionado adecuadamente C7015 y C7915

15 Flame ON Aplicaciones C7015 y C7915
LA FOTOCELDA IR DEPENDE DEL “FLICKEO” QUE PRESENTA LA LLAMA, YA QUE NO SERÁ CAPAZ DE DETECTAR FUENTES DE LUZ ESTABLES QUEMADOR REFRACTARIO DETECTOR Flame ON

16 Flame OFF Aplicaciones C7015 y C7915
LA FOTOCELDA IR NO DETECTARA LA LUZ EMITIDA POR EL REFRACTARIO, DADO QUE ES UNA FUENTE DE LUZ IR QUE NO CUENTA CON “FLICKEO” QUEMADOR REFRACTARIO DETECTOR Flame OFF

17 Flame ON Aplicaciones C7015 y C7915
PODRIA DETECTAR LA LUZ DEL REFRACTARIO SI LOS HUMOS DEL REMANENTE DE COMBUSTIBLE EN CONJUNTO CON EL REFRACTARIO CALIENTE SIMULAN EL EFECTO DEL “FLICKEO” QUEMADOR REFRACTARIO DETECTOR Flame ON

18 C7015 y C7915 Celda Reemplazable
COLLAR DE MONTAJE CELDA DE SULFURO DE PLOMO REEMPLAZABLE BUSHING CONDUIT FLEXIBLE CONEXION DE CELDA LENTE DE AUMENTO MODELO CELDA C B C D C

19 Nueva Fotocelda luz visible C7962
OBSERVACIONES: SOLO TRABAJA EN CONJUNTO CON LA SERIE 7800, POR LO QUE NO REEMPLAZA DIRECTAMENTE A LA C7013 UTILIZADA EN CONTROLES OBSOLETOS. C7962

20 Fotoceldas Ultravioleta
C7012A, E C7012C, F C7061A C7061F C7927A C7076A,D C7027A C7044A C7035A

21 C7027, C7035, C7927 y C7044 Minipeeper -Aplicaciones para quemadores de Gas -Bajo costo C7027 -Mismas aplicaciones que la C7027 a diferencia de la instalación y bulbo reemplazable C7035 -Misma aplicación que las C7027 y C7035, montaje diferente, encapsulado de acero inoxidable y doble mirilla. C7044 -Alternativa nueva a los modelos C7027, C7035 y C7044. C7927A

22 Tubo Ultravioleta CATODO RADIACION ULTRAVIOLETA ANODO ALAMBRES DE
CONEXION TUBO RELLENO DE GAS

23 C7012, C7061 y C7076 con Autochequeo -Fotoceldas con Autochequeo, disponibles con encapsulado a prueba de explosión -Aplicación en instalaciones donde el quemador opera continuamente por periodos mayores a 24 horas. C7012, C7061 y C7961 -C7076 cuenta con Autochequeo y Sensibilidad Ajustable, disponible también a prueba de explosión. C7076

24 Mecanismo de Autochequeo
EL SYSTEMA DE AUTO CHEQUEO DINAMICO ES REALIZADO POR MEDIO DE UN SOLENOIDE Y EL SHUTTER. CADA 5 SEG. EL SOLENOIDE ES DESENERGIZADO LIBERANDO EL SHUTTER, EL CUAL OBSTRUYE LA VISION DEL DETECTOR. ESTO CON LA FINALIDAD DE COMPROBAR QUE EL TUBO DETECTOR NO ESTA FALLANDO

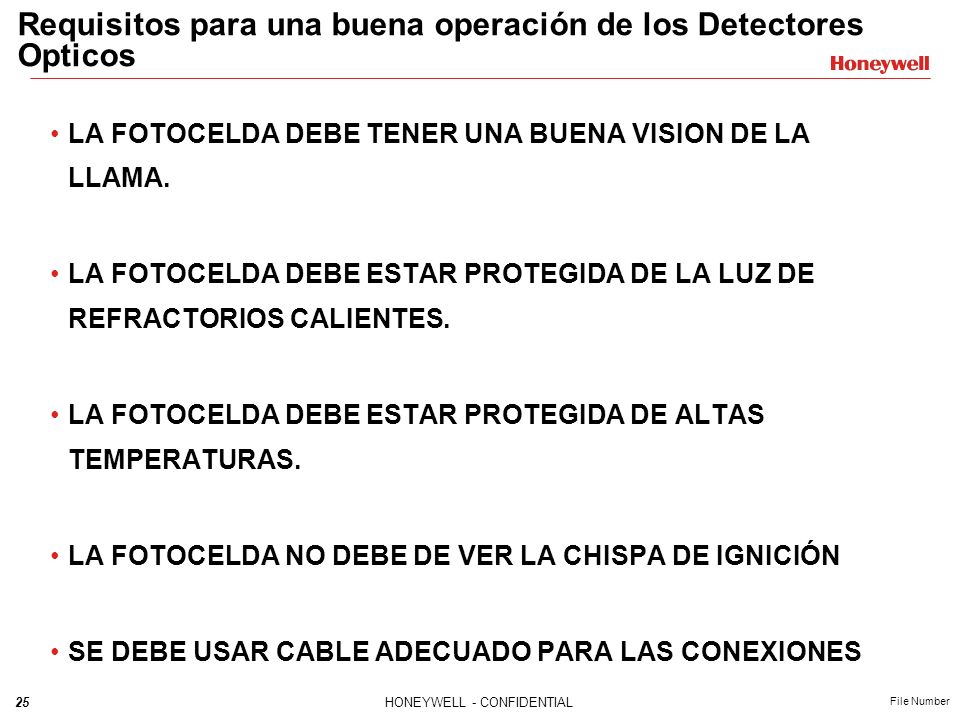

25 Requisitos para una buena operación de los Detectores Opticos
LA FOTOCELDA DEBE TENER UNA BUENA VISION DE LA LLAMA. LA FOTOCELDA DEBE ESTAR PROTEGIDA DE LA LUZ DE REFRACTORIOS CALIENTES. LA FOTOCELDA DEBE ESTAR PROTEGIDA DE ALTAS TEMPERATURAS. LA FOTOCELDA NO DEBE DE VER LA CHISPA DE IGNICIÓN SE DEBE USAR CABLE ADECUADO PARA LAS CONEXIONES

26 ALAMBRADO DEL SENSOR DE LLAMA
CONDUIT FALSA SEÑAL DE LLAMA PROVOCADO POR EL CAMPO ELECTRICO DE LOS CABLES DE ALTO VOLTAGE Cable de alto voltage (desde 120VCa hasta 440VCa o mas) Cable de sensor (bajo voltage) NO SE DEBEN DE PONER CABLES DE ALTO VOLTAGE JUNTO CON CABLES DEL SENSOR EN EL MISMO CONDUIT

27 Donde encontrar los Detectores Opticos?
Entre las Páginas 705 y 714 Catálogo Tradeline Entre las Páginas 842 y 852 Catálogo Tradeline

28
