Ensamble de una Computadora Virtual y Real

Presentación del tema: "Ensamble de una Computadora Virtual y Real"— Transcripción de la presentación:

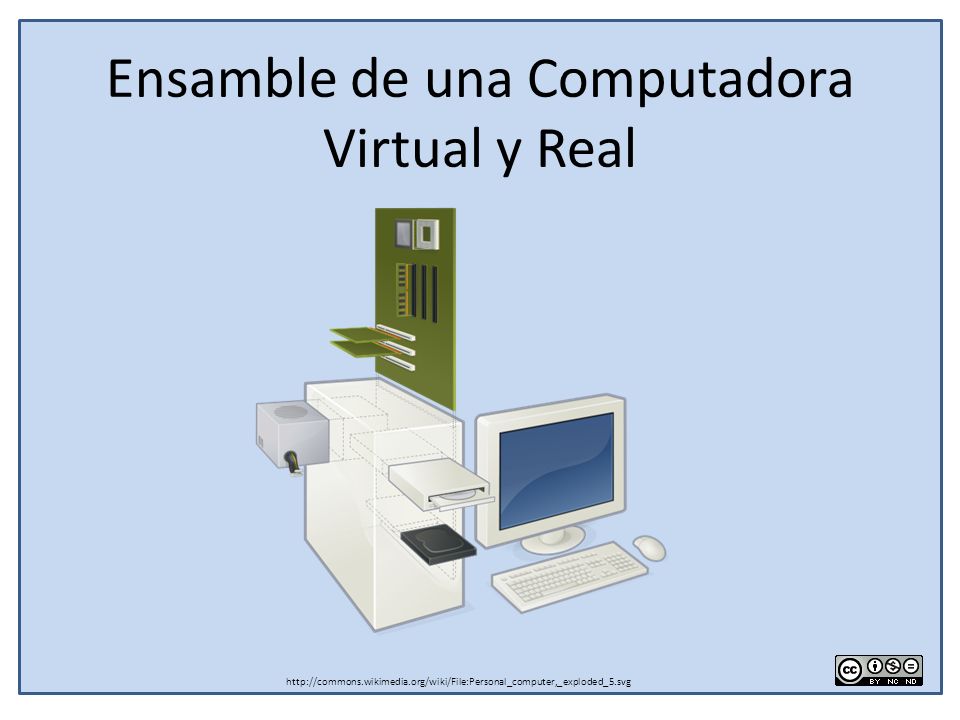

1 Ensamble de una Computadora Virtual y Real http://commons.wikimedia.org/wiki/File:Personal_computer,_exploded_5.svg

2 Componentes Gabinete de PC Chasis NO SE LLAMA CPU. Sirve de Soporte y Protección a todos los Componentes Internos. Podemos llamarle UNIDAD PRINCIPAL (Gabinete + los Componentes Internos). http://commons.wikimedia.org/wiki/File:Stripped-computer-case.JPG

3 Componentes Motherboard Placa de circuitos impresos, que comunican el Procesador con los dispositivos integrados y periféricos internos y externos. Existen de distintas Tecnologías y tamaños. http://www.flickr.com/photos/viagallery/2036598755/

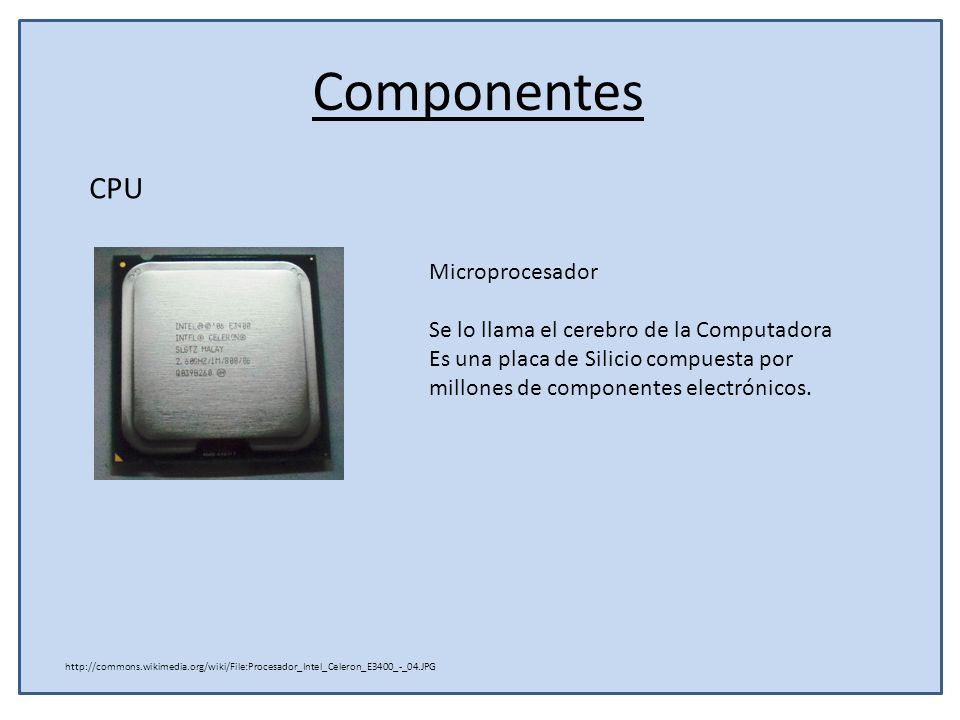

4 Componentes CPU Microprocesador Se lo llama el cerebro de la Computadora Es una placa de Silicio compuesta por millones de componentes electrónicos. http://commons.wikimedia.org/wiki/File:Procesador_Intel_Celeron_E3400_-_04.JPG

5 Componentes Disipador de Calor y Ventilador El Proceso de gran cantidad de operaciones realizadas por el CPU genera calor. Para poder controlar su temperatura utilizamos el Disipador de calor, que absorbe el calor del Procesador y el Ventilador hace la extracción del mismo. http://commons.wikimedia.org/wiki/File:Intel_Reference_Heatsink_RCFH7-1156_DHA-A.jpg

6 Componentes Memoria RAM Memoria de Acceso Aleatorio Es una Memoria Temporal. se le llama de acceso aleatorio, porque almacena datos en distintas posiciones y su acceso es igual de veloz que si lo hiciera en un orden Predeterminado. http://commons.wikimedia.org/wiki/File:RAM_module_SDRAM_1GiB.jpg

7 Componentes Fuente de Alimentación Es el Dispositivo encargado de dar energía a los Componentes de la Unidad Principal y algunos tienen una salida para Alimentar al monitor. Transforma CA de 220v a CC de 12v, 5v, 3.3v. http://www.flickr.com/photos/expertcomp/7577842352/

8 Componentes Disco Rígido Es una Unidad de almacenamiento. Tiene platos en los que se almacenan los Datos por medio de cabezales magnéticos. https://commons.wikimedia.org/wiki/File:Hard_drive-es.svg

9 Componentes Unidad Óptica Dispositivo cuya función es la de leer y escribir Datos en CD/DVD por medio de un láser. Lecto-grabadora de CD/DVD http://commons.wikimedia.org/wiki/File:DVD_drive.jpg

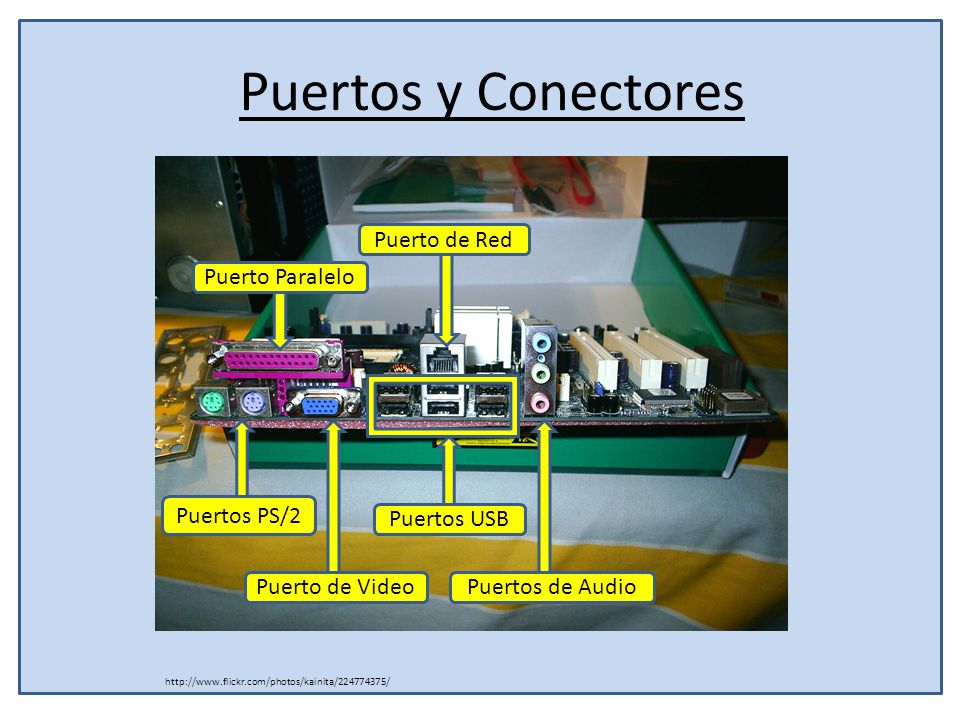

10 Puertos y Conectores Puerto Paralelo Puerto de Red Puertos USB Puertos de AudioPuerto de Video Puertos PS/2 http://www.flickr.com/photos/kainita/224774375/

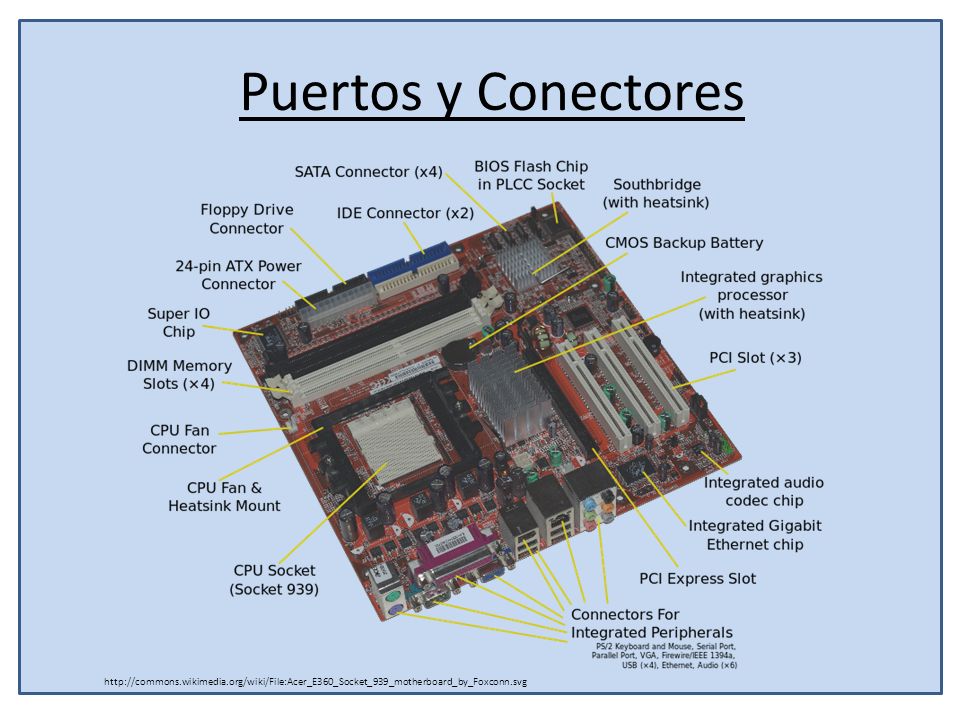

11 Puertos y Conectores http://commons.wikimedia.org/wiki/File:Acer_E360_Socket_939_motherboard_by_Foxconn.svg

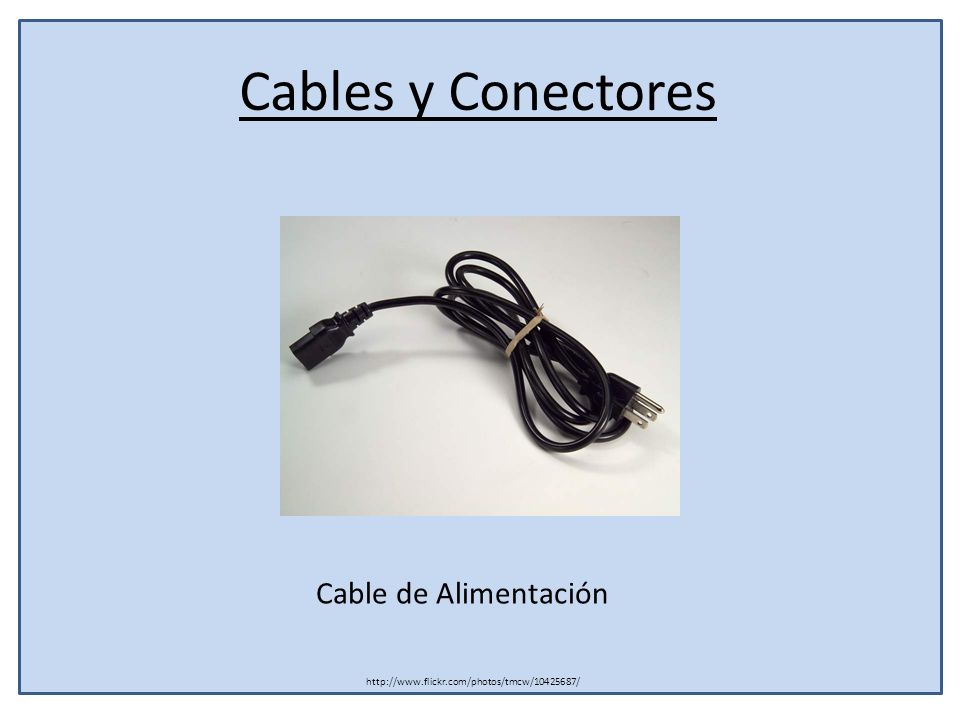

12 Cables y Conectores Cable de Alimentación http://www.flickr.com/photos/tmcw/10425687/

13 Cables y Conectores Conector de Video VGA http://commons.wikimedia.org/wiki/File:Vga-cable.jpg

14 Cables y Conectores Conector Serie http://commons.wikimedia.org/wiki/File:RS-232.jpeg

15 Cables y Conectores Cable USB http://commons.wikimedia.org/wiki/File:Usb-Verl%C3%A4ngerungskabel.jpg

16 Cables y Conectores Conector de Red http://pixabay.com/es/cables-de-red-por-cable-internet-6438/

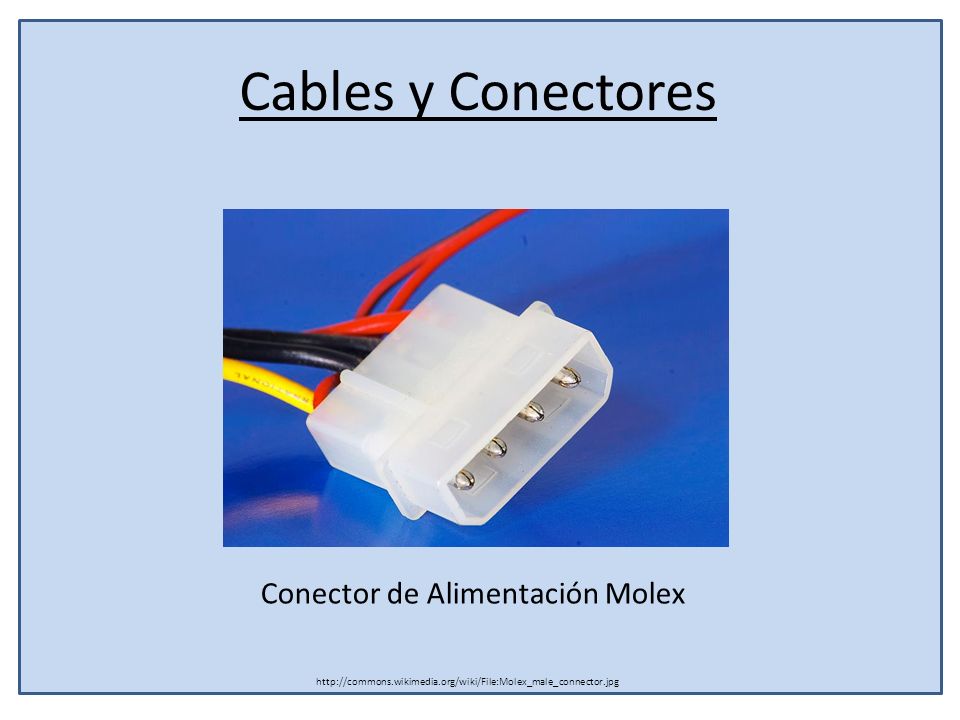

17 Cables y Conectores Conector de Alimentación Molex http://commons.wikimedia.org/wiki/File:Molex_male_connector.jpg

18 Cables y Conectores Conector de Alimentación SATA http://www.flickr.com/photos/free-stock/4817588036/in/photostream

19 Cables y Conectores Cable de Datos IDE http://www.flickr.com/photos/free-stock/4816965049/in/photostream http://commons.wikimedia.org/wiki/File:Cable_ide.jpg

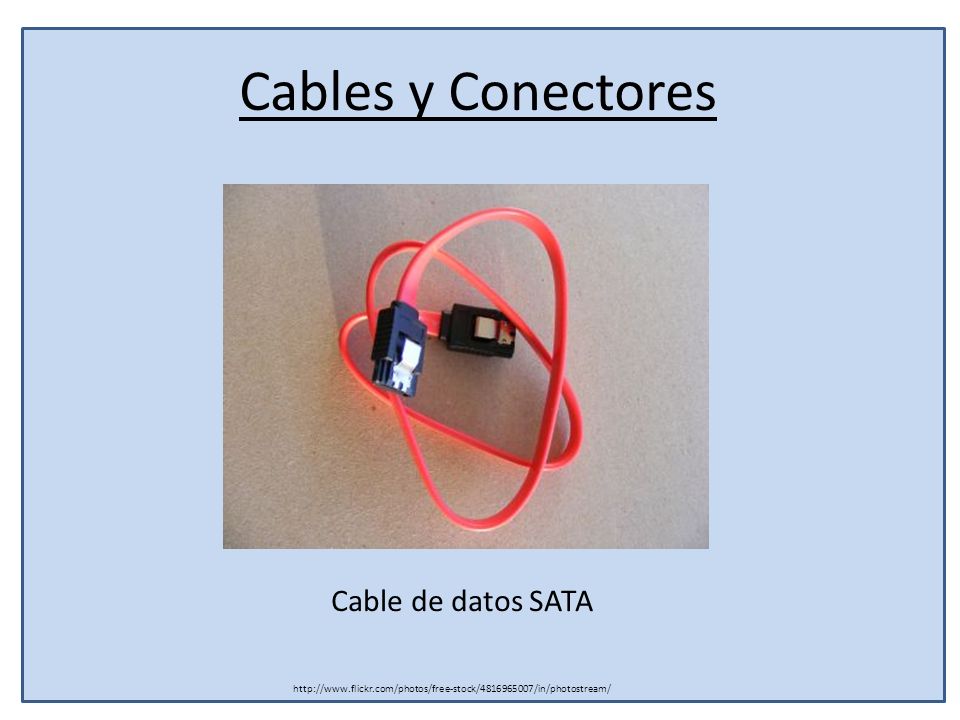

20 Cables y Conectores Cable de datos SATA http://www.flickr.com/photos/free-stock/4816965007/in/photostream/

21 Cable IDE Master (Maestro) Eslave (Esclavo) Conector en Placa Jumper de Configuración Maestro Esclavo Cable Selector Conector Molex de Alimentación Disco Rígido Conector IDE Tipo de Conexión y Configuración

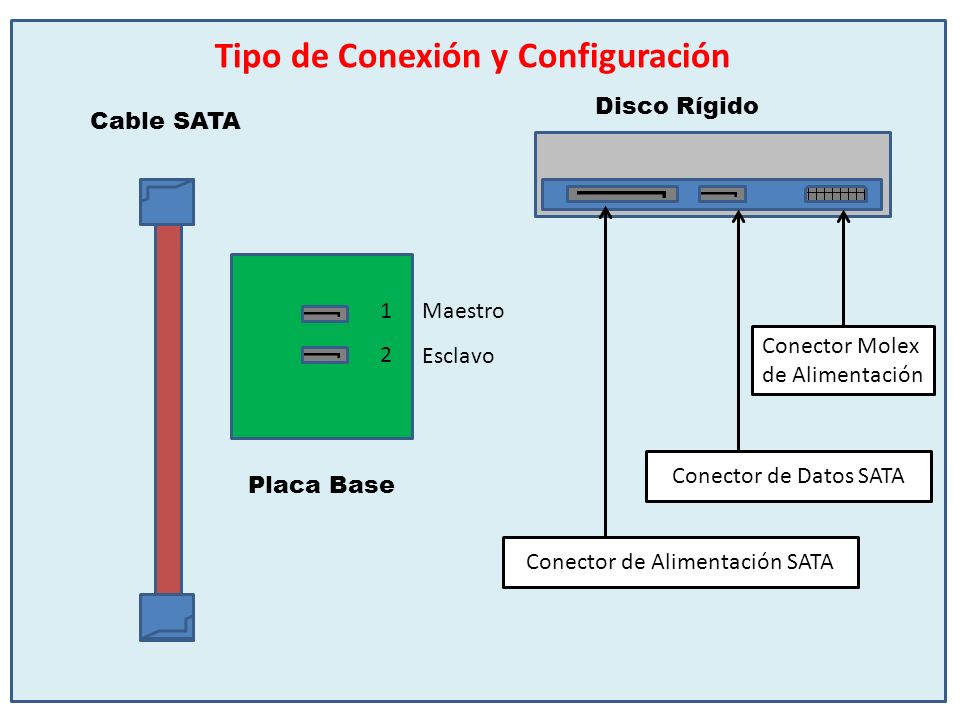

22 Cable SATA Conector de Datos SATA Conector Molex de Alimentación Disco Rígido Conector de Alimentación SATA 1 2 Maestro Esclavo Placa Base Tipo de Conexión y Configuración

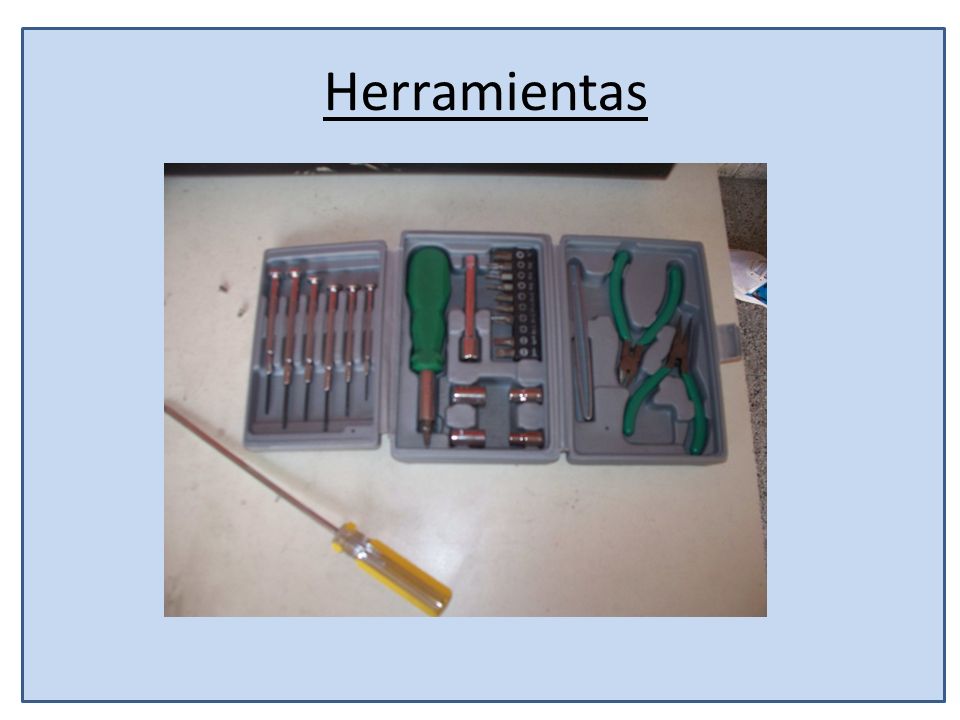

23 Herramientas

24

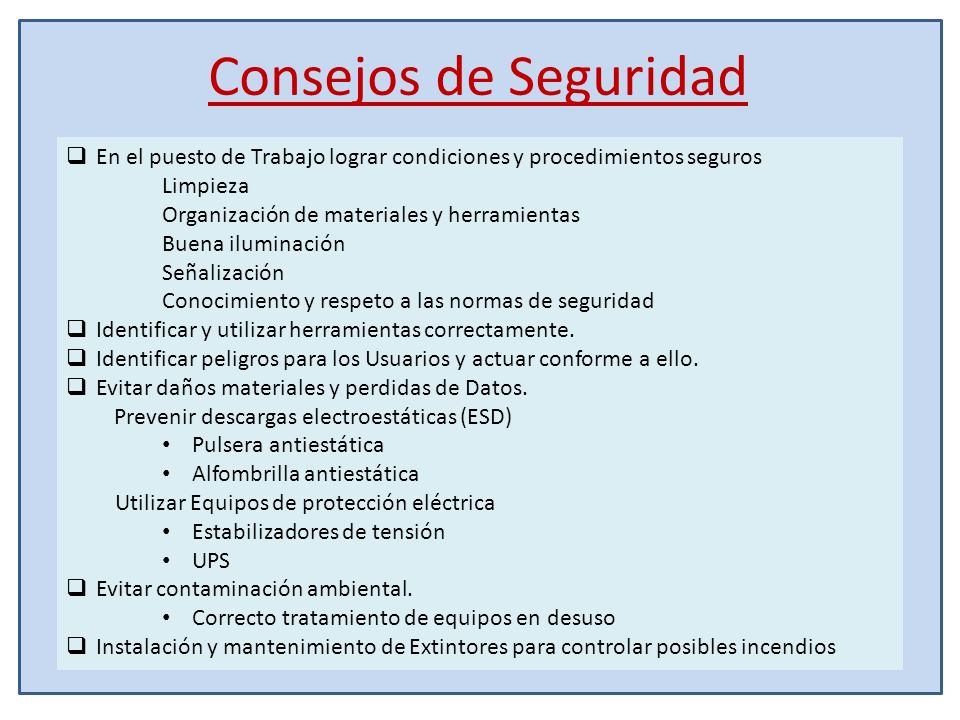

25 Consejos de Seguridad  En el puesto de Trabajo lograr condiciones y procedimientos seguros Limpieza Organización de materiales y herramientas Buena iluminación Señalización Conocimiento y respeto a las normas de seguridad  Identificar y utilizar herramientas correctamente.  Identificar peligros para los Usuarios y actuar conforme a ello.  Evitar daños materiales y perdidas de Datos. Prevenir descargas electroestáticas (ESD) Pulsera antiestática Alfombrilla antiestática Utilizar Equipos de protección eléctrica Estabilizadores de tensión UPS  Evitar contaminación ambiental. Correcto tratamiento de equipos en desuso  Instalación y mantenimiento de Extintores para controlar posibles incendios

26 Ensamble de una PC Virtual http://pixabay.com/en/computer-pc-42640/

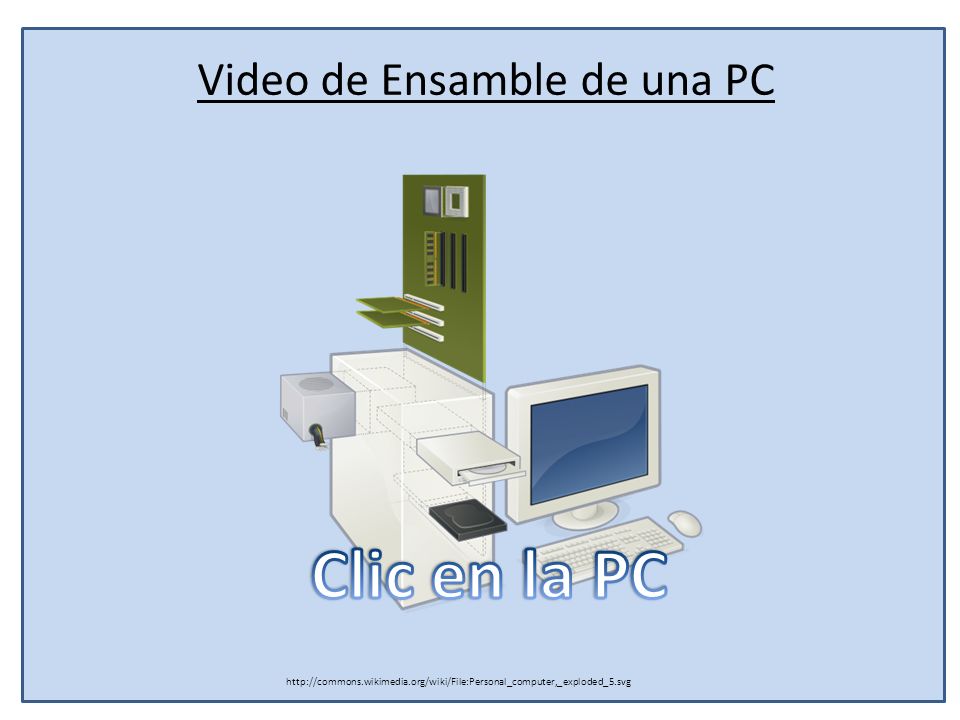

27 Video de Ensamble de una PC http://commons.wikimedia.org/wiki/File:Personal_computer,_exploded_5.svg
