Octubre 2003 Área Técnica Ejemplar Nº 5 HACIENDO MEMORIA TECNOLOGÍA

Presentación del tema: "Octubre 2003 Área Técnica Ejemplar Nº 5 HACIENDO MEMORIA TECNOLOGÍA"— Transcripción de la presentación:

1 Octubre 2003 Área Técnica Ejemplar Nº 5 HACIENDO MEMORIA TECNOLOGÍA
AVANCES DVDR75

2 En este número: Todo Service es una revista en formato digital de publicación trimestral realizada por Área Técnica de Philips Argentina dirigida a los talleres autorizados con el fin de aportar temas de interés para la actividad. Enviar sugerencias o comentarios a: Haciendo clic en los subtítulos que se encuentran a la derecha de esta editorial se accede al contenido y se sale con un Escape. Por medio del programa Power Point se puede imprimir lo que se desee para facilitar su lectura. HACIENDO MEMORIA Chasis L7.3 TECNOLOGÍA Grabador de DVD formato DVD+RW AVANCES SACD

3 HACIENDO MEMORIA Volver al índice CHASIS L7.3: MODO SERVICE
• Modo Service por Defecto SDM • Modo Service de Ajuste SAM SDM: en este modo se pueden realizar mediciones de hardware bajo condiciones predeterminadas. Cortocircuitar los pines M24 y M25 en el PCB al encender el aparato. En modo SDM, aparece una “S” en verde y se muestra un menú en rojo. SAM: en este modo se pueden realizar ajustes y alineamientos mediante un menú de selección. Cortocircuitar los pines M28 y M29 en el PCB. Para salir del modo service, se debe colocar al aparato en stand-by. Las facilidades del modo service son: • Selección de sub-menúes de service • Muestra del buffer de errores • Versión de software e identificación • Tiempo de uso (en horas) • Bytes de opción. El estado inicial al entrar al modo service es el siguiente: • Equipo sintonizado a la frecuencia de 475,25 MHz Ajustes posteriores: • El apagado automatico por falta de seílal y el sleep timer son ignorados. • El bloqueo infantil queda inhabilitado • Si el TV estaba en Modo Hotel, este modo será inhabilitado • Brillo, saturación, contraste, definición y balance al 50% • Volumen al 25% Basic characteristics – Mains Isolated flyback Converter type – Input range : Volts AC – Secondary Sensing by Opto-coupler – IC7520 is Featured with Slow-Start circuitry – Protection Circuits – Degaussing circuit Volver al índice

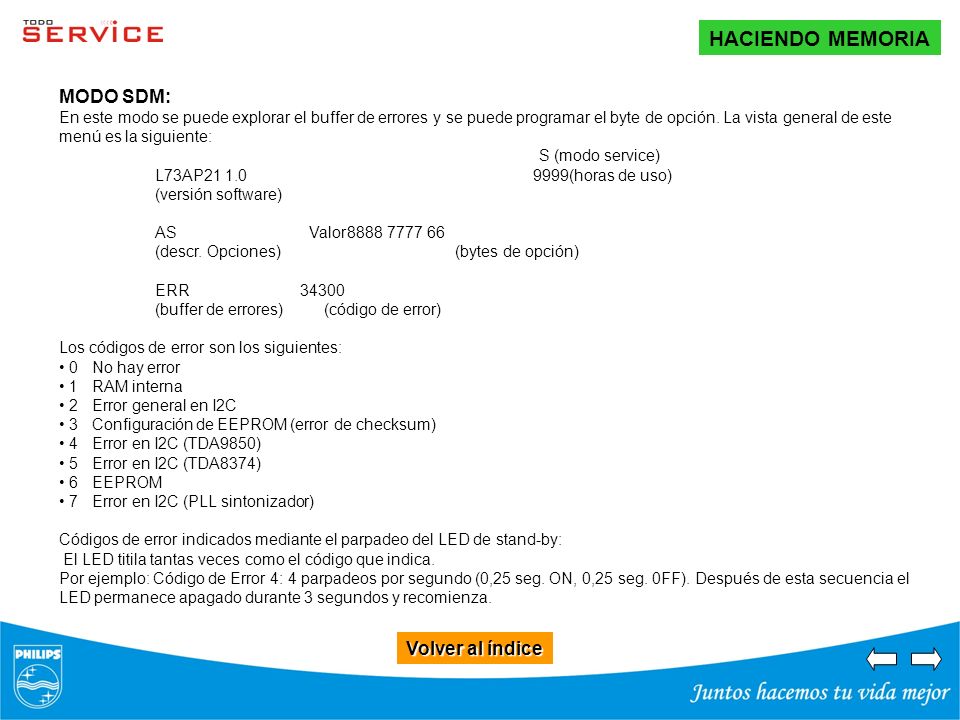

4 HACIENDO MEMORIA MODO SDM: Volver al índice
En este modo se puede explorar el buffer de errores y se puede programar el byte de opción. La vista general de este menú es la siguiente: S (modo service) L73AP (horas de uso) (versión software) AS Valor (descr. Opciones) (bytes de opción) ERR (buffer de errores) (código de error) Los códigos de error son los siguientes: 0 No hay error 1 RAM interna 2 Error general en I2C 3 Configuración de EEPROM (error de checksum) 4 Error en I2C (TDA9850) 5 Error en I2C (TDA8374) 6 EEPROM 7 Error en I2C (PLL sintonizador) Códigos de error indicados mediante el parpadeo del LED de stand-by: El LED titila tantas veces como el código que indica. Por ejemplo: Código de Error 4: 4 parpadeos por segundo (0,25 seg. ON, 0,25 seg. 0FF). Después de esta secuencia el LED permanece apagado durante 3 segundos y recomienza. IC7520 control mechanisms IC7520 controls the T-on time of FET 7518 in four different ways: "Secondary-output-sensing" controls the secondary output voltages via the feedback voltage at pin 14 "Primary current sensing" controls primary current through FET7518 via the current sense voltage at pin 7 "Demagnetisation control" prevents saturation of transformer T5545 via "DEMAG" function at pin 8 Mains voltage control via R3514 and R3516 also measured at pin 7 Volver al índice

5 HACIENDO MEMORIA Volver al índice

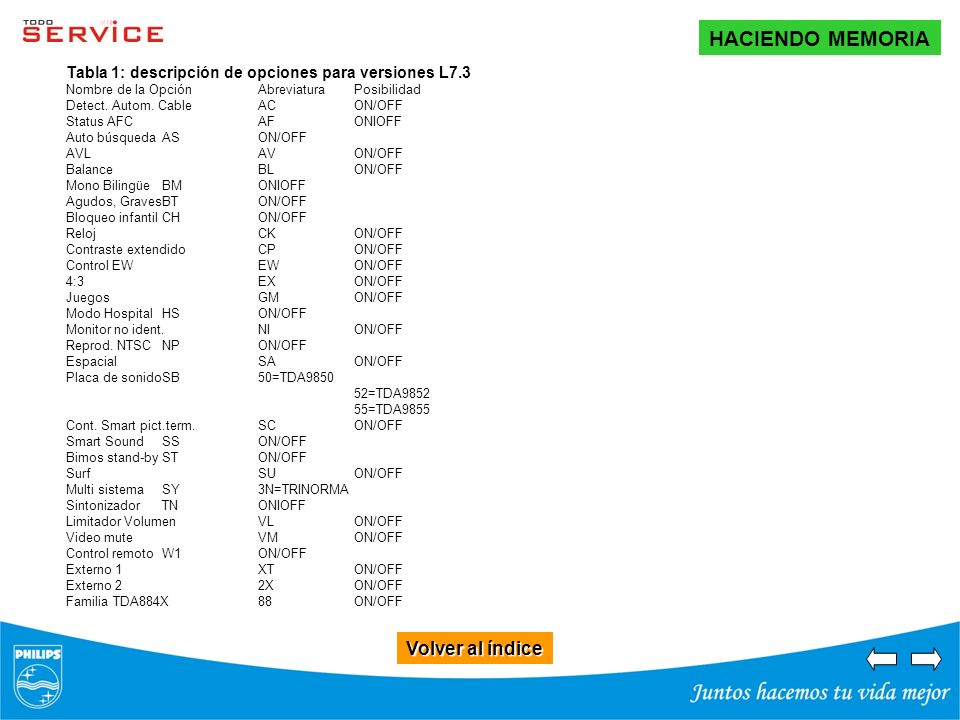

Tabla 1: descripción de opciones para versiones L7.3 Nombre de la Opción Abreviatura Posibilidad Detect. Autom. Cable AC ON/OFF Status AFC AF ONIOFF Auto búsqueda AS ON/OFF AVL AV ON/OFF Balance BL ON/OFF Mono Bilingüe BM ONIOFF Agudos, Graves BT ON/OFF Bloqueo infantil CH ON/OFF Reloj CK ON/OFF Contraste extendido CP ON/OFF Control EW EW ON/OFF 4:3 EX ON/OFF Juegos GM ON/OFF Modo Hospital HS ON/OFF Monitor no ident. NI ON/OFF Reprod. NTSC NP ON/OFF Espacial SA ON/OFF Placa de sonido SB 50=TDA9850 52=TDA9852 55=TDA9855 Cont. Smart pict.term. SC ON/OFF Smart Sound SS ON/OFF Bimos stand-by ST ON/OFF Surf SU ON/OFF Multi sistema SY 3N=TRINORMA Sintonizador TN ONIOFF Limitador Volumen VL ON/OFF Video mute VM ON/OFF Control remoto W1 ON/OFF Externo 1 XT ON/OFF Externo 2 2X ON/OFF Familia TDA884X 88 ON/OFF Start up and take over The start-up circuit uses the voltage coming from the 230V AC mains to start-up IC7520 via the supply pin 1. The output (pin 3) is blocked until the voltage on pin 1 reaches 14.5 Volts Once pin 1 reaches the 14.5 Volts threshold, IC7520 will start up (FET 7518 will conduct) and pin 1 sinks a typical supply current of about 17 mA. This supply current cannot be delivered by the start-up circuit, so a take-over circuit must be present. If take-over does not occur then the voltage on pin 1 will decrease below 9V and IC7520 will switch off. The supply begins a new Start-up cycle. Take-over for IC7520: During start-up a voltage across winding is gradually built up. At the moment the voltage across winding reaches approx. (14.5 Volts, D6540 start conducting and takes over the supply voltage Vpin 1 of IC7520 (take over current is approx. 17mA). Note: This power supply is a SMPS (= Switched Mode Power Supply) and not a SOPS (= Self Oscillating Power Supply). Volver al índice

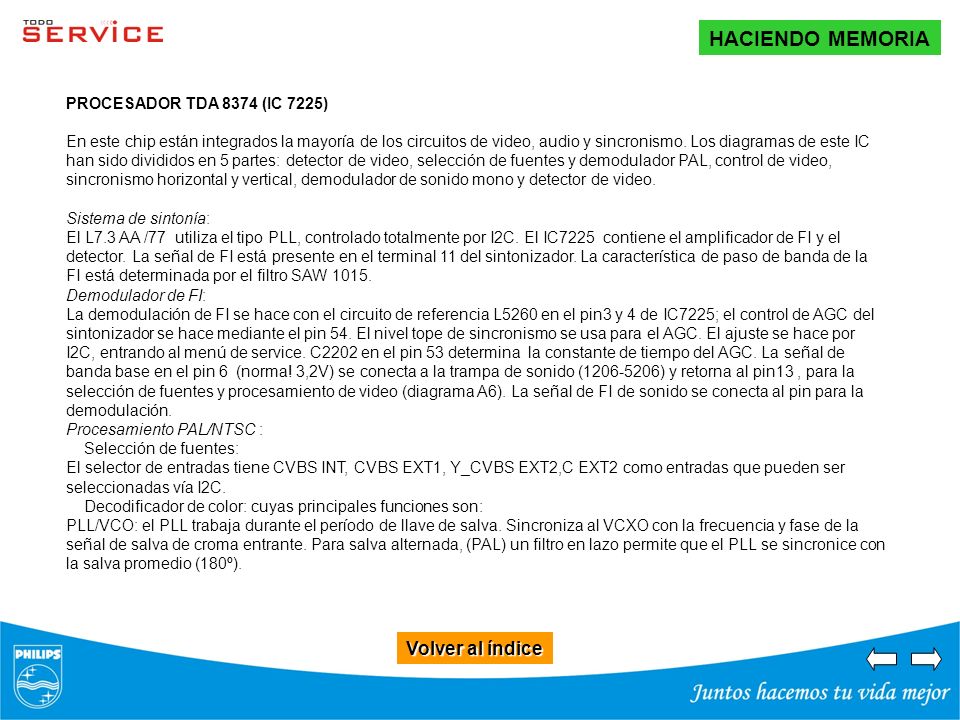

6 HACIENDO MEMORIA Volver al índice PROCESADOR TDA 8374 (IC 7225)
En este chip están integrados la mayoría de los circuitos de video, audio y sincronismo. Los diagramas de este IC han sido divididos en 5 partes: detector de video, selección de fuentes y demodulador PAL, control de video, sincronismo horizontal y vertical, demodulador de sonido mono y detector de video. Sistema de sintonía: El L7.3 AA /77 utiliza el tipo PLL, controlado totalmente por I2C. El IC7225 contiene el amplificador de FI y el detector. La señal de FI está presente en el terminal 11 del sintonizador. La característica de paso de banda de la FI está determinada por el filtro SAW 1015. Demodulador de FI: La demodulación de FI se hace con el circuito de referencia L5260 en el pin3 y 4 de IC7225; el control de AGC del sintonizador se hace mediante el pin 54. El nivel tope de sincronismo se usa para el AGC. El ajuste se hace por I2C, entrando al menú de service. C2202 en el pin 53 determina la constante de tiempo del AGC. La señal de banda base en el pin 6 (norma! 3,2V) se conecta a la trampa de sonido ( ) y retorna al pin13 , para la selección de fuentes y procesamiento de video (diagrama A6). La señal de FI de sonido se conecta al pin para la demodulación. Procesamiento PAL/NTSC : Selección de fuentes: El selector de entradas tiene CVBS INT, CVBS EXT1, Y_CVBS EXT2,C EXT2 como entradas que pueden ser seleccionadas vía I2C. Decodificador de color: cuyas principales funciones son: PLL/VCO: el PLL trabaja durante el período de llave de salva. Sincroniza al VCXO con la frecuencia y fase de la señal de salva de croma entrante. Para salva alternada, (PAL) un filtro en lazo permite que el PLL se sincronice con la salva promedio (180º). Secondary voltage sensing (pin 14 of IC7520) When the output voltage +VBATT increases (due to a reduction in the load) the current through the led in the opto-coupler 7581 will increase due to the fact that the series-resistor in regulator 7570 decreases. An increase in opto-coupler led-current (7581) results in a decrease in the Vce of transistor 7581, therefore the voltage across capacitor 2576 increases. This will reduce the on-time of FET 7518 due to an increase of the voltage present on pin 14. In the event of an increase of the load (decrease of output voltage +VBATT ), the control circuit will work in the opposite way to the explanation above. Current sensing (pin 7 of IC7520) The current sense voltage at pin 7 is used to measure the primary current through FET7518. The primary current is converted into a voltage by R3518. Diodes 6512 and 6513 are for protection in case switching FET or measuring resistor R3518 is defective, they limit the voltage to 1.4 volts to prevent damage IC and other components. Mains voltage control R3514 and 3516 couples a part of the main voltage to the same pin 7 of IC 7520 by dividing this sample of the voltage. Demagnetisation control (pin 8 of IC7520) Winding has the same polarity as the secondary winding that supply the load. When FET 7518 is turned off the voltage at winding 9 becomes positive. The power supply transfers the stored energy at the secondary side. Until the transformer is demagnetised the voltage on the winding remains positive. At the moment that the energy is fully transferred to the load, the voltage at pin 9 of the transformer becomes negative. Additionally with a certain dead time the voltage at control pin 8 of IC 7520 also drops below zero which releases the output buffer (pin 3) and a new cycle starts. Volver al índice

7 HACIENDO MEMORIA Volver al índice - Identificación PAL/NTSC:
Las señales de referencia 0 y 90° desde el VCO son suministradas mediante el circuito de fase HUE a los demoduladores de salva (B-Y) y (R-Y) respectivamente. La salva demodulada por el demodulador (B-Y) se suministra al detector ACC y al circuito identificador NTSC. Este último es un integrador. Una vez que su salida exceda el nivel de Killer NTSC, se identifica una salva NTSC (IDN=1). Luego, la información IDN provee al ASM (control automático de sistema) con información de color NTSC . La salva demodulada por el demodulador (R-Y) se suministra al circuito de identificación PAL mediante una llave AL. El circuito identificador PAL también es un integrador. Una vez que su salida excede el nivel de Killer PAL, se identifica una salva PAL (IDP=1). La información IDP provee al ASM con información de color PAL identificada. El ASM es capaz de decodificar señales de color de las normas PAL/NTSC. Las diferentes posibilidades están controladas por comandos de I2C que están en comunicación con él. El I2C bus también indica qué cristal debe ser conectado a los terminales 34 y 35. Esto es esencial para una correcta calibración del oscilador horizontal. Para las normas PAL/NTSC, las señales de banda base (B-Y)(R-Y) se extraen de la señal de croma por los demoduladores, filtrados y suministrados mediante la llave de salida a los terminales 29 y 30. Controlador de video: Matrizado/procesamIento de Y, (B-Y), (R-Y): La luminancia en el pin 27, es acoplada internamente en AC al enclavador de luminancia, el cual está en estado operativo durante el período de la conmutación de salva. La señal de luminancia se suministra a los circuitos de matriz RGB por medio del circuito de realce de negro. Las señales (B-Y)/(R-Y) suministradas a los terminales 31 y 32 son enclavadas durante el periodo de conmutación de salva. Las señales son, luego, suministradas a la matriz diferencia de color para la selección del matrizado deseado, PAL o NTSC. La matriz seleccionada es controlada por I2C bus. Para el matrizado de la señal RGB, la señal de salida de la matriz diferencia de color, se suma con la señal de luminancia en color para generar las señales internas RGB. Degaussing Degaussing only occurs when switching the television on with mains switch. µC gives reset pulse which opens Q7592. Due to conducting of this transistor elco C2586 is charged and as a consequence Q7591 conducts delayed. Q7590 conducts and relay1580 is energised causing switch to close and degaussing is activated. Spot-killer At switching-off CRT-discharge line becomes high taking care that frame deflection is at upper part of screen (outside visible range) and RGB outputs completely driven (white spot). The white spot (takes much energy) causes a rapid crt discharge in the invisible part of the screen. The spot-killer prevents the switching-off spot visible on screen. Volver al índice

8 HACIENDO MEMORIA Volver al índice

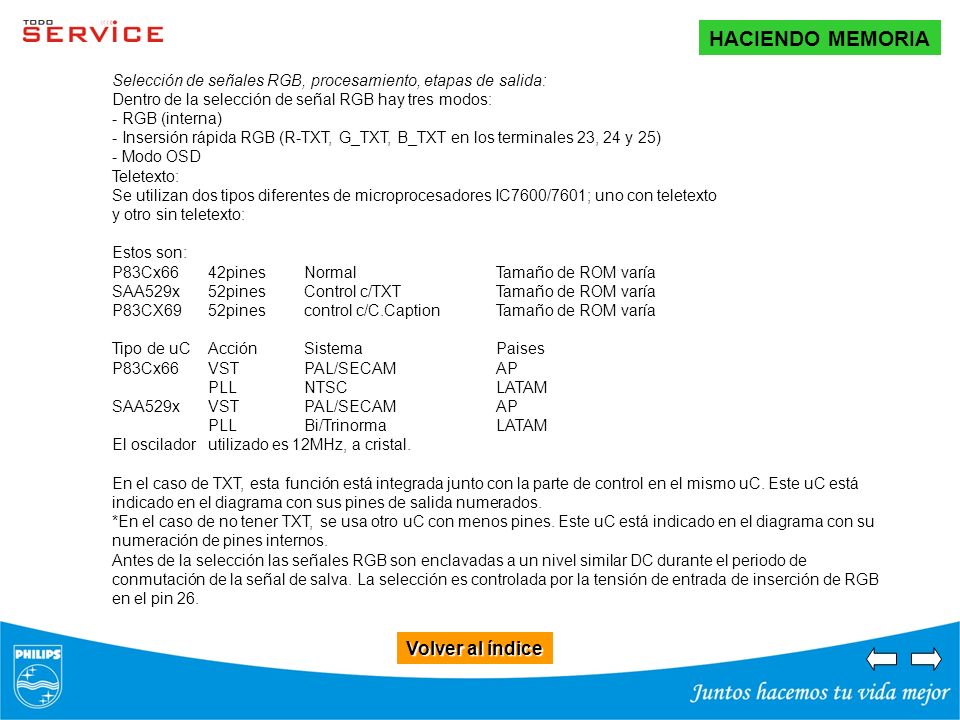

Selección de señales RGB, procesamiento, etapas de salida: Dentro de la selección de señal RGB hay tres modos: - RGB (interna) - Insersión rápida RGB (R-TXT, G_TXT, B_TXT en los terminales 23, 24 y 25) - Modo OSD Teletexto: Se utilizan dos tipos diferentes de microprocesadores IC7600/7601; uno con teletexto y otro sin teletexto: Estos son: P83Cx66 42pines Normal Tamaño de ROM varía SAA529x 52pines Control c/TXT Tamaño de ROM varía P83CX69 52pines control c/C.Caption Tamaño de ROM varía Tipo de uC Acción Sistema Paises P83Cx66 VST PAL/SECAM AP PLL NTSC LATAM SAA529x VST PAL/SECAM AP PLL Bi/Trinorma LATAM El oscilador utilizado es 12MHz, a cristal. En el caso de TXT, esta función está integrada junto con la parte de control en el mismo uC. Este uC está indicado en el diagrama con sus pines de salida numerados. *En el caso de no tener TXT, se usa otro uC con menos pines. Este uC está indicado en el diagrama con su numeración de pines internos. Antes de la selección las señales RGB son enclavadas a un nivel similar DC durante el periodo de conmutación de la señal de salva. La selección es controlada por la tensión de entrada de inserción de RGB en el pin 26. Volver al índice

9 HACIENDO MEMORIA Volver al índice

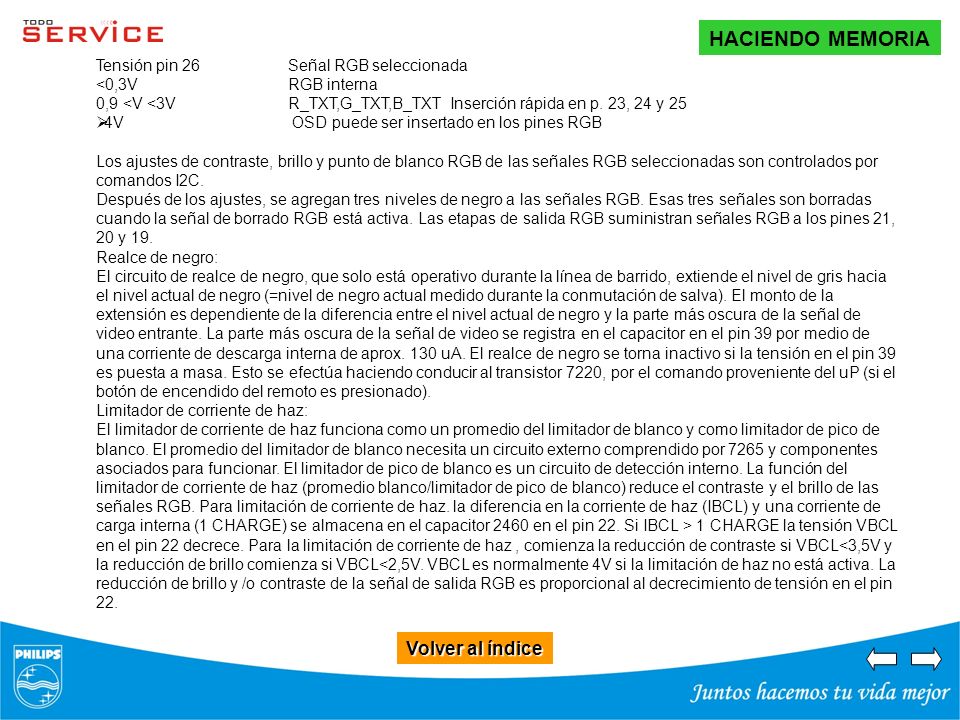

Tensión pin 26 Señal RGB seleccionada <0,3V RGB interna 0,9 <V <3V R_TXT,G_TXT,B_TXT Inserción rápida en p. 23, 24 y 25 4V OSD puede ser insertado en los pines RGB Los ajustes de contraste, brillo y punto de blanco RGB de las señales RGB seleccionadas son controlados por comandos I2C. Después de los ajustes, se agregan tres niveles de negro a las señales RGB. Esas tres señales son borradas cuando la señal de borrado RGB está activa. Las etapas de salida RGB suministran señales RGB a los pines 21, 20 y 19. Realce de negro: El circuito de realce de negro, que solo está operativo durante la línea de barrido, extiende el nivel de gris hacia el nivel actual de negro (=nivel de negro actual medido durante la conmutación de salva). El monto de la extensión es dependiente de la diferencia entre el nivel actual de negro y la parte más oscura de la señal de video entrante. La parte más oscura de la señal de video se registra en el capacitor en el pin 39 por medio de una corriente de descarga interna de aprox. 130 uA. El realce de negro se torna inactivo si la tensión en el pin 39 es puesta a masa. Esto se efectúa haciendo conducir al transistor 7220, por el comando proveniente del uP (si el botón de encendido del remoto es presionado). Limitador de corriente de haz: El limitador de corriente de haz funciona como un promedio del limitador de blanco y como limitador de pico de blanco. El promedio del limitador de blanco necesita un circuito externo comprendido por 7265 y componentes asociados para funcionar. El limitador de pico de blanco es un circuito de detección interno. La función del limitador de corriente de haz (promedio blanco/limitador de pico de blanco) reduce el contraste y el brillo de las señales RGB. Para limitación de corriente de haz. la diferencia en la corriente de haz (IBCL) y una corriente de carga interna (1 CHARGE) se almacena en el capacitor 2460 en el pin 22. Si IBCL > 1 CHARGE la tensión VBCL en el pin 22 decrece. Para la limitación de corriente de haz , comienza la reducción de contraste si VBCL<3,5V y la reducción de brillo comienza si VBCL<2,5V. VBCL es normalmente 4V si la limitación de haz no está activa. La reducción de brillo y /o contraste de la señal de salida RGB es proporcional al decrecimiento de tensión en el pin 22. Volver al índice

10 HACIENDO MEMORIA Volver al índice

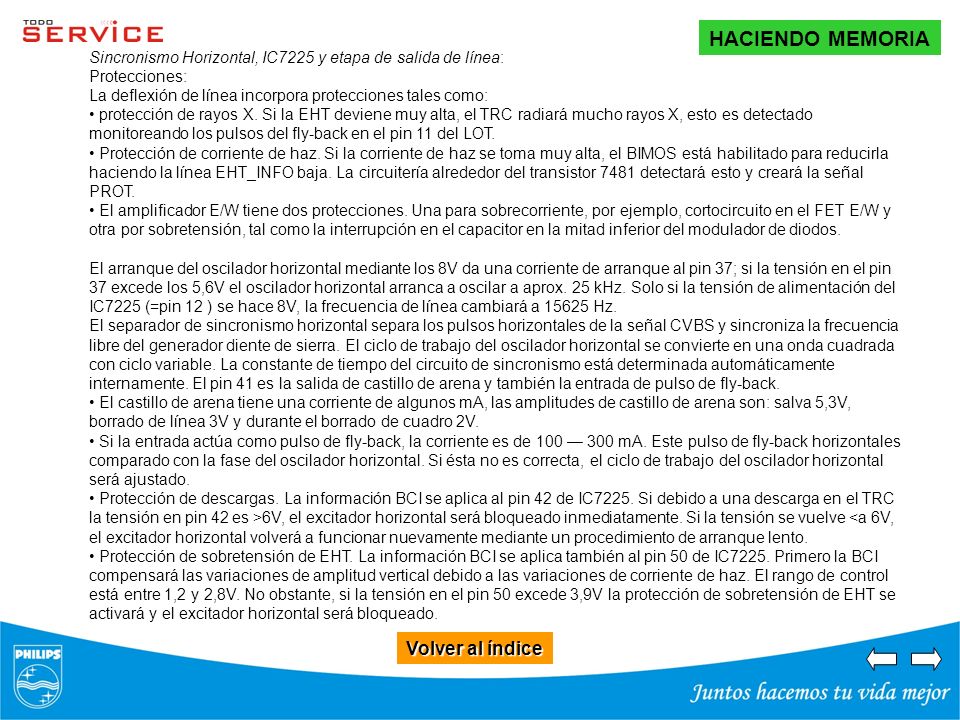

Sincronismo Horizontal, IC7225 y etapa de salida de línea: Protecciones: La deflexión de línea incorpora protecciones tales como: • protección de rayos X. Si la EHT deviene muy alta, el TRC radiará mucho rayos X, esto es detectado monitoreando los pulsos del fly-back en el pin 11 del LOT. • Protección de corriente de haz. Si la corriente de haz se toma muy alta, el BIMOS está habilitado para reducirla haciendo la línea EHT_INFO baja. La circuitería alrededor del transistor 7481 detectará esto y creará la señal PROT. • El amplificador E/W tiene dos protecciones. Una para sobrecorriente, por ejemplo, cortocircuito en el FET E/W y otra por sobretensión, tal como la interrupción en el capacitor en la mitad inferior del modulador de diodos. El arranque del oscilador horizontal mediante los 8V da una corriente de arranque al pin 37; si la tensión en el pin 37 excede los 5,6V el oscilador horizontal arranca a oscilar a aprox. 25 kHz. Solo si la tensión de alimentación del IC7225 (=pin 12 ) se hace 8V, la frecuencia de línea cambiará a Hz. El separador de sincronismo horizontal separa los pulsos horizontales de la señal CVBS y sincroniza la frecuencia libre del generador diente de sierra. El ciclo de trabajo del oscilador horizontal se convierte en una onda cuadrada con ciclo variable. La constante de tiempo del circuito de sincronismo está determinada automáticamente internamente. El pin 41 es la salida de castillo de arena y también la entrada de pulso de fly-back. • El castillo de arena tiene una corriente de algunos mA, las amplitudes de castillo de arena son: salva 5,3V, borrado de línea 3V y durante el borrado de cuadro 2V. • Si la entrada actúa como pulso de fly-back, la corriente es de 100 — 300 mA. Este pulso de fly-back horizontales comparado con la fase del oscilador horizontal. Si ésta no es correcta, el ciclo de trabajo del oscilador horizontal será ajustado. • Protección de descargas. La información BCI se aplica al pin 42 de IC7225. Si debido a una descarga en el TRC la tensión en pin 42 es >6V, el excitador horizontal será bloqueado inmediatamente. Si la tensión se vuelve <a 6V, el excitador horizontal volverá a funcionar nuevamente mediante un procedimiento de arranque lento. • Protección de sobretensión de EHT. La información BCI se aplica también al pin 50 de IC7225. Primero la BCI compensará las variaciones de amplitud vertical debido a las variaciones de corriente de haz. El rango de control está entre 1,2 y 2,8V. No obstante, si la tensión en el pin 50 excede 3,9V la protección de sobretensión de EHT se activará y el excitador horizontal será bloqueado. Volver al índice

11 HACIENDO MEMORIA Volver al índice Circuito de salida de línea:
En principio la etapa de salida de línea, pin 40, excita a la salida de línea, consistente en TS7445 y el transformador 5445, mediante los excitadores TS7440 — TS7441. La etapa de salida de línea suministra la corriente de deflexión y las siguientes tensiones: * EHT, +200V, Vg2, foco y FF para el TRC. • +5V para control y alimentación del sintonizador. • +9V para la alimentación del sintonizador. • +11 para el control y excitación vertical • -11 para excitación vertical. Sincronismo vertical y amplificador de cuadro IC7401: El oscilador vertical ( =50Hz) está controlado por la señal de video entrante. La salida vertical está excitada en anti-fase por los pines 46 y 47. En el pin 41, el llamado castillo de arena está presente. Este pulso se aplica a varias partes del circuito por razones de temporización. Amplificador de cuadro: Principalmente, la etapa de salida de cuadro IC7401 (TDA9302H) se usa para deflexión vertical. Este IC está controlado por los pines 1 y 3 por la señal de IC y la corriente de deflexión es generada en el pin 5. La señal de retomo vertical se genera en el pin 3 de este IC. La protección de IC7401: dependiente de +11V y —11V. En caso de que la tensión de alimentación necesite mucha corriente, la tensión VFL en el pin 3 de IC 7401 caerá a menos de 6,5V. Como resultado la VFL realimentará esto a pin 37 de IC 7600 (uP) y esto conmutará la fuente al modo stand-by. Volver al índice

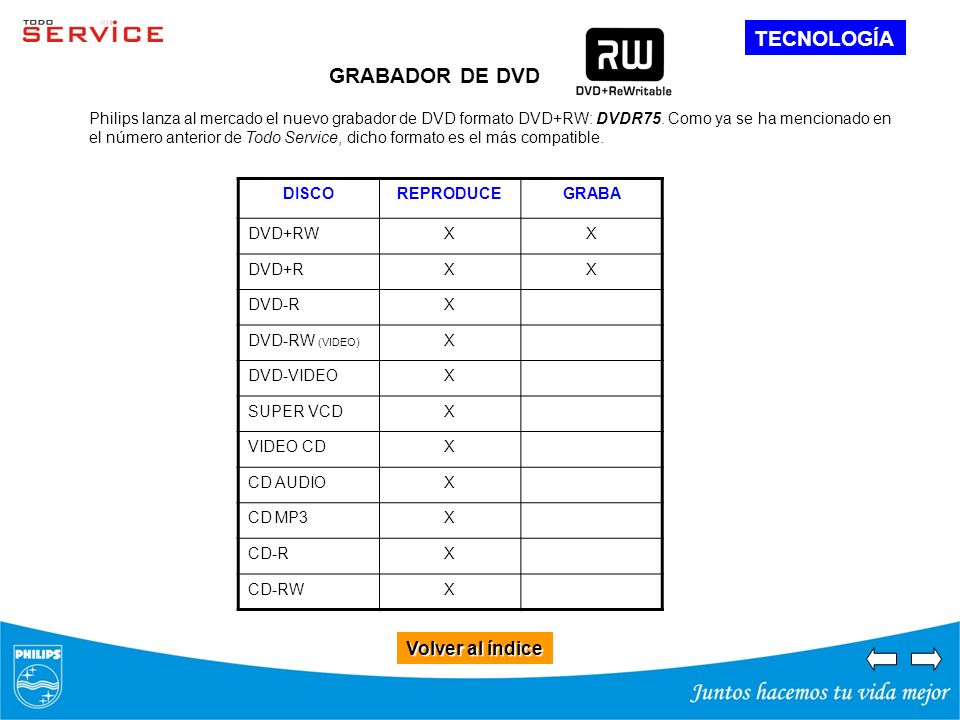

12 TECNOLOGÍA GRABADOR DE DVD Volver al índice
Philips lanza al mercado el nuevo grabador de DVD formato DVD+RW: DVDR75. Como ya se ha mencionado en el número anterior de Todo Service, dicho formato es el más compatible. DISCO REPRODUCE GRABA DVD+RW X DVD+R DVD-R DVD-RW (VIDEO) DVD-VIDEO SUPER VCD VIDEO CD CD AUDIO CD MP3 CD-R CD-RW Volver al índice

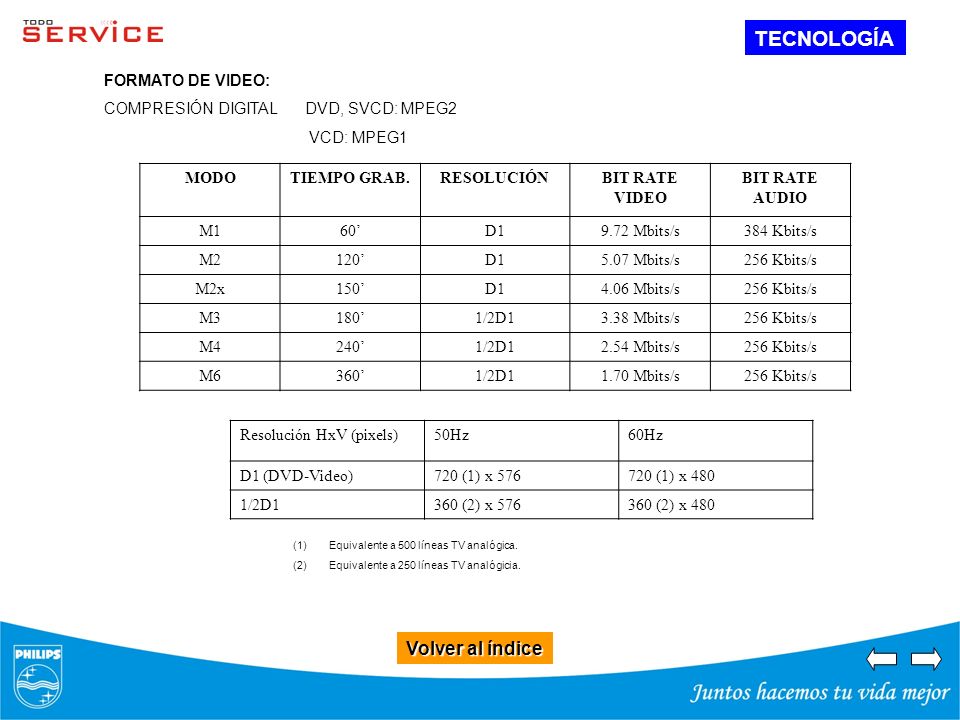

13 TECNOLOGÍA Volver al índice FORMATO DE VIDEO:
COMPRESIÓN DIGITAL DVD, SVCD: MPEG2 VCD: MPEG1 MODO TIEMPO GRAB. RESOLUCIÓN BIT RATE VIDEO AUDIO M1 60’ D1 9.72 Mbits/s 384 Kbits/s M2 120’ 5.07 Mbits/s 256 Kbits/s M2x 150’ 4.06 Mbits/s M3 180’ 1/2D1 3.38 Mbits/s M4 240’ 2.54 Mbits/s M6 360’ 1.70 Mbits/s Resolución HxV (pixels) 50Hz 60Hz D1 (DVD-Video) 720 (1) x 576 720 (1) x 480 1/2D1 360 (2) x 576 360 (2) x 480 Equivalente a 500 líneas TV analógica. (2) Equivalente a 250 líneas TV analógicia. Volver al índice

14 TECNOLOGÍA Volver al índice FORMATO DE AUDIO COMPRESIÓN DIGITAL
REPRODUCCIÓN GRABACIÓN Dolby Digital (AC-3) 5.1 (a) 2 Canales 16-bit, 48 kHz DTS, MPEG2 - MPEG1, MP3 2 canales PCM 2 Canales 16/20/24 bit 48/96 kHz (a) Compatible con 6.1 Convertidor DA 24 bit Convertidor AD 16 bit DVD fs 96 kHz 4 Hz-44 kHz fs 48 kHz 4 Hz-22 kHz VIDEO CD fs Hz-20 kHz AUDIO CD fs 44.1 kHz 4 Hz-20 kHz Señal/Ruido (1kHz) 95 dB Rango dinámico (1kHz) 85 dB Crosstalk (1kHz) 95 dB Distorsión/Ruido (1kHz) 85 dB Volver al índice

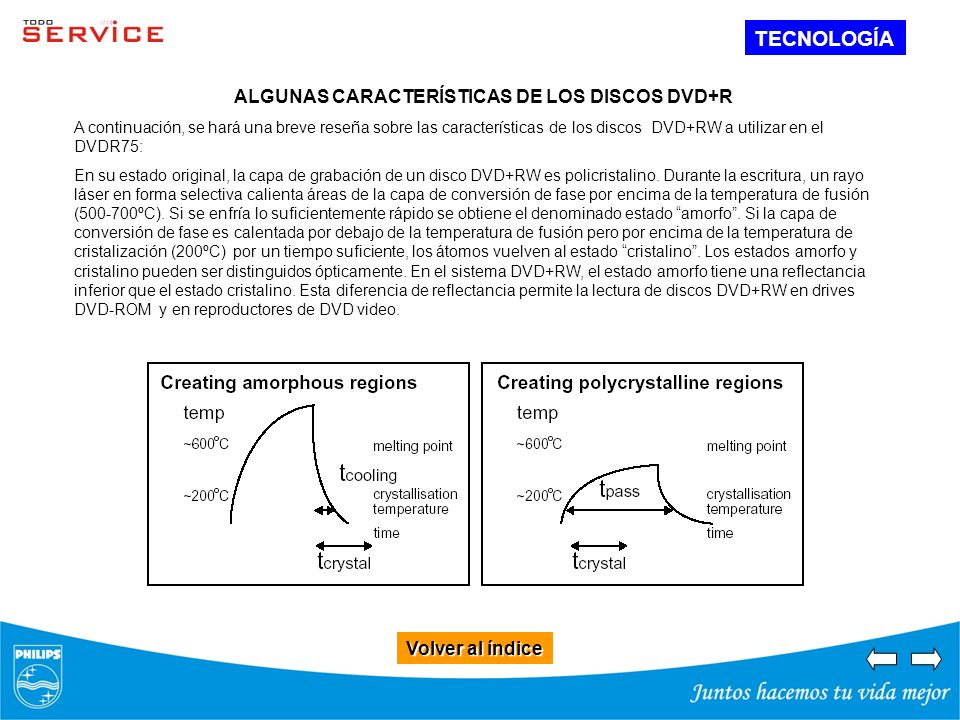

15 ALGUNAS CARACTERÍSTICAS DE LOS DISCOS DVD+R
TECNOLOGÍA ALGUNAS CARACTERÍSTICAS DE LOS DISCOS DVD+R A continuación, se hará una breve reseña sobre las características de los discos DVD+RW a utilizar en el DVDR75: En su estado original, la capa de grabación de un disco DVD+RW es policristalino. Durante la escritura, un rayo láser en forma selectiva calienta áreas de la capa de conversión de fase por encima de la temperatura de fusión ( ºC). Si se enfría lo suficientemente rápido se obtiene el denominado estado “amorfo”. Si la capa de conversión de fase es calentada por debajo de la temperatura de fusión pero por encima de la temperatura de cristalización (200ºC) por un tiempo suficiente, los átomos vuelven al estado “cristalino”. Los estados amorfo y cristalino pueden ser distinguidos ópticamente. En el sistema DVD+RW, el estado amorfo tiene una reflectancia inferior que el estado cristalino. Esta diferencia de reflectancia permite la lectura de discos DVD+RW en drives DVD-ROM y en reproductores de DVD video. Volver al índice

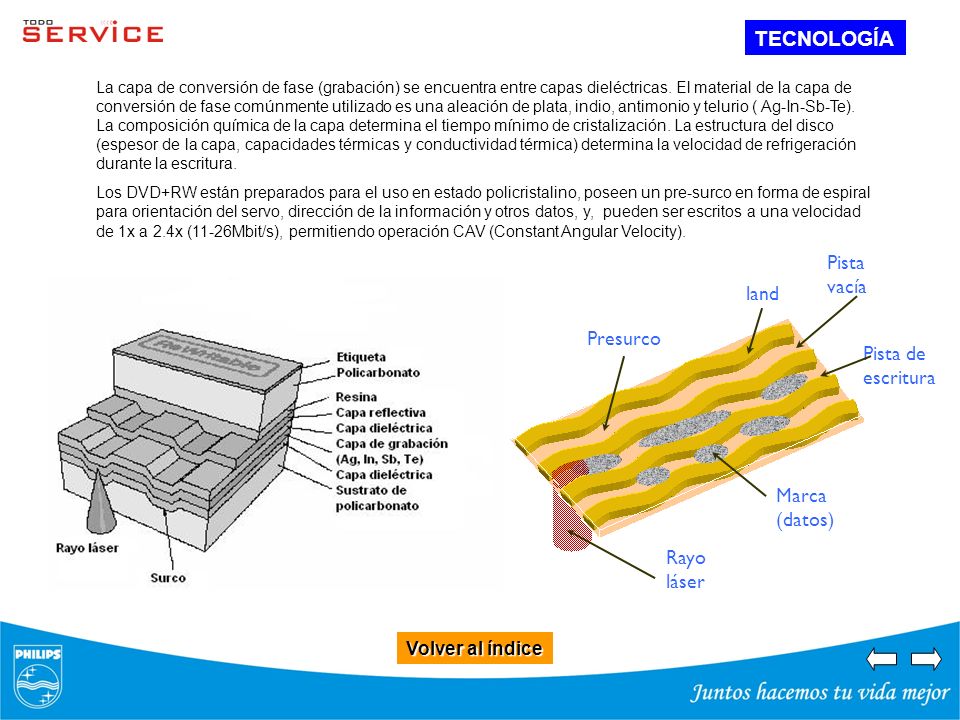

16 TECNOLOGÍA Pista vacía land Presurco Pista de escritura Marca (datos)
La capa de conversión de fase (grabación) se encuentra entre capas dieléctricas. El material de la capa de conversión de fase comúnmente utilizado es una aleación de plata, indio, antimonio y telurio ( Ag-In-Sb-Te). La composición química de la capa determina el tiempo mínimo de cristalización. La estructura del disco (espesor de la capa, capacidades térmicas y conductividad térmica) determina la velocidad de refrigeración durante la escritura. Los DVD+RW están preparados para el uso en estado policristalino, poseen un pre-surco en forma de espiral para orientación del servo, dirección de la información y otros datos, y, pueden ser escritos a una velocidad de 1x a 2.4x (11-26Mbit/s), permitiendo operación CAV (Constant Angular Velocity). Pista vacía land Marca (datos) Rayo láser Pista de escritura Presurco Volver al índice

17 TECNOLOGÍA Volver al índice

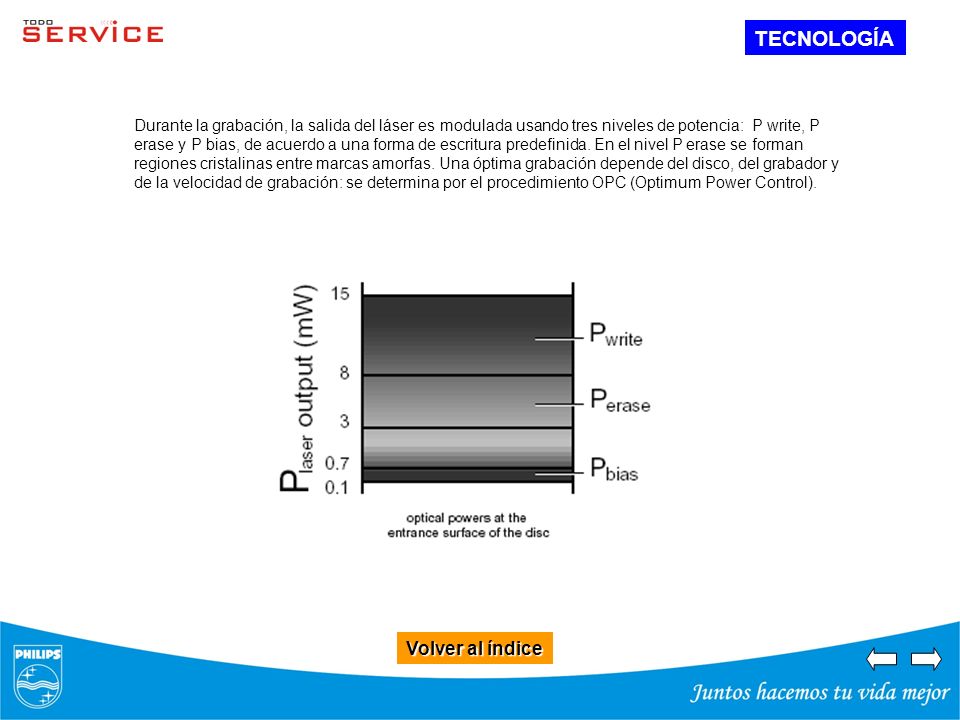

Durante la grabación, la salida del láser es modulada usando tres niveles de potencia: P write, P erase y P bias, de acuerdo a una forma de escritura predefinida. En el nivel P erase se forman regiones cristalinas entre marcas amorfas. Una óptima grabación depende del disco, del grabador y de la velocidad de grabación: se determina por el procedimiento OPC (Optimum Power Control). Volver al índice

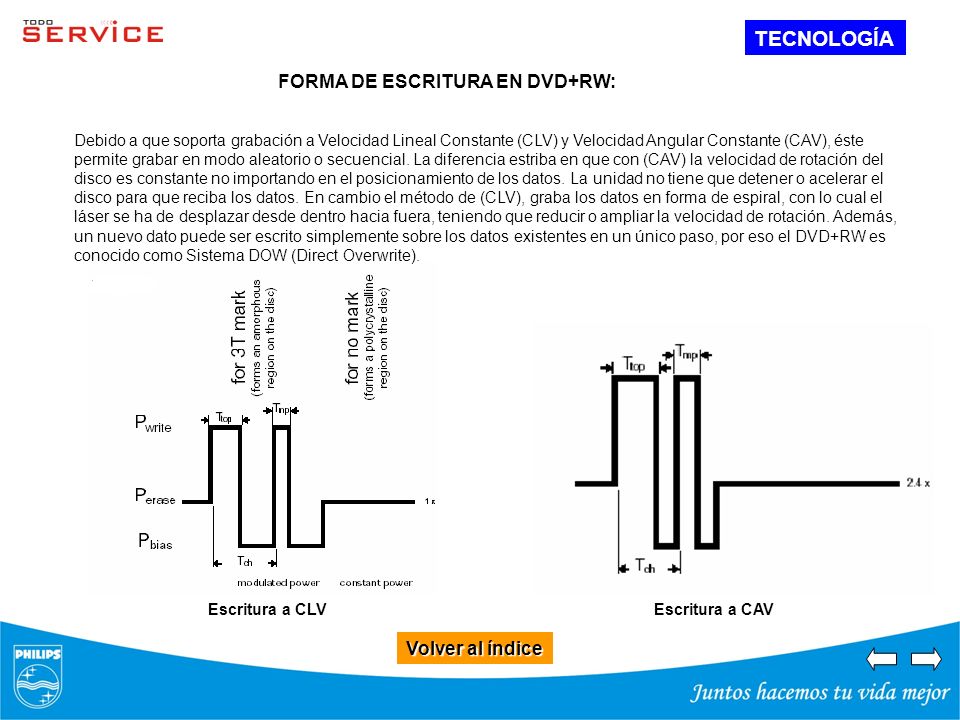

18 TECNOLOGÍA FORMA DE ESCRITURA EN DVD+RW: Volver al índice
Debido a que soporta grabación a Velocidad Lineal Constante (CLV) y Velocidad Angular Constante (CAV), éste permite grabar en modo aleatorio o secuencial. La diferencia estriba en que con (CAV) la velocidad de rotación del disco es constante no importando en el posicionamiento de los datos. La unidad no tiene que detener o acelerar el disco para que reciba los datos. En cambio el método de (CLV), graba los datos en forma de espiral, con lo cual el láser se ha de desplazar desde dentro hacia fuera, teniendo que reducir o ampliar la velocidad de rotación. Además, un nuevo dato puede ser escrito simplemente sobre los datos existentes en un único paso, por eso el DVD+RW es conocido como Sistema DOW (Direct Overwrite). Escritura a CLV Escritura a CAV Volver al índice

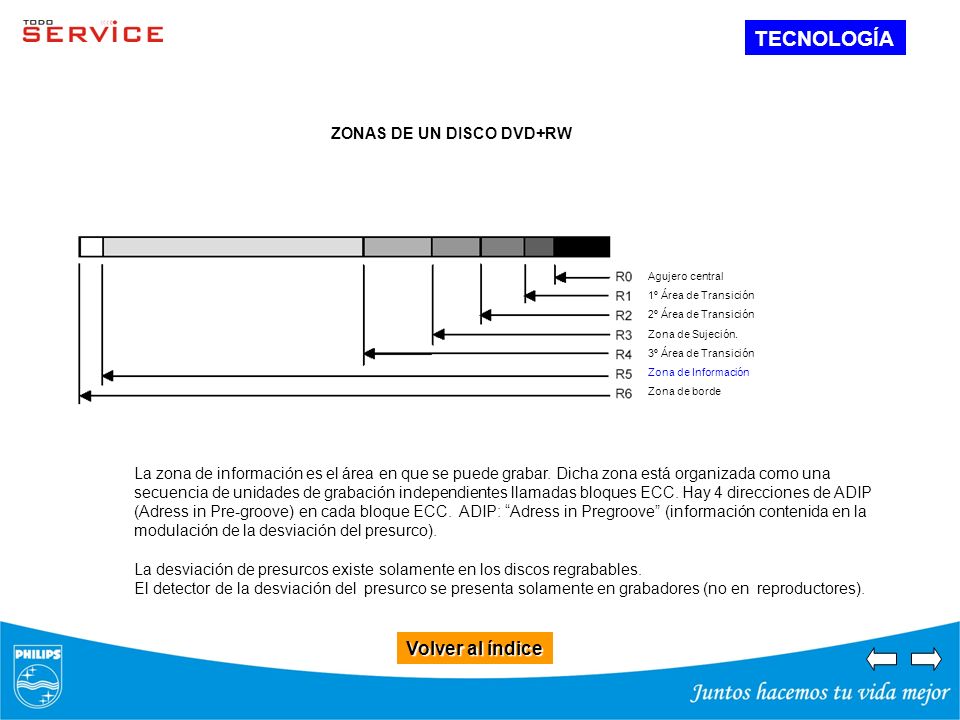

19 TECNOLOGÍA Volver al índice ZONAS DE UN DISCO DVD+RW
Agujero central 1º Área de Transición 2º Área de Transición Zona de Sujeción. 3º Área de Transición Zona de Información Zona de borde La zona de información es el área en que se puede grabar. Dicha zona está organizada como una secuencia de unidades de grabación independientes llamadas bloques ECC. Hay 4 direcciones de ADIP (Adress in Pre-groove) en cada bloque ECC. ADIP: “Adress in Pregroove” (información contenida en la modulación de la desviación del presurco). La desviación de presurcos existe solamente en los discos regrabables. El detector de la desviación del presurco se presenta solamente en grabadores (no en reproductores). Volver al índice

20 TECNOLOGÍA Volver al índice

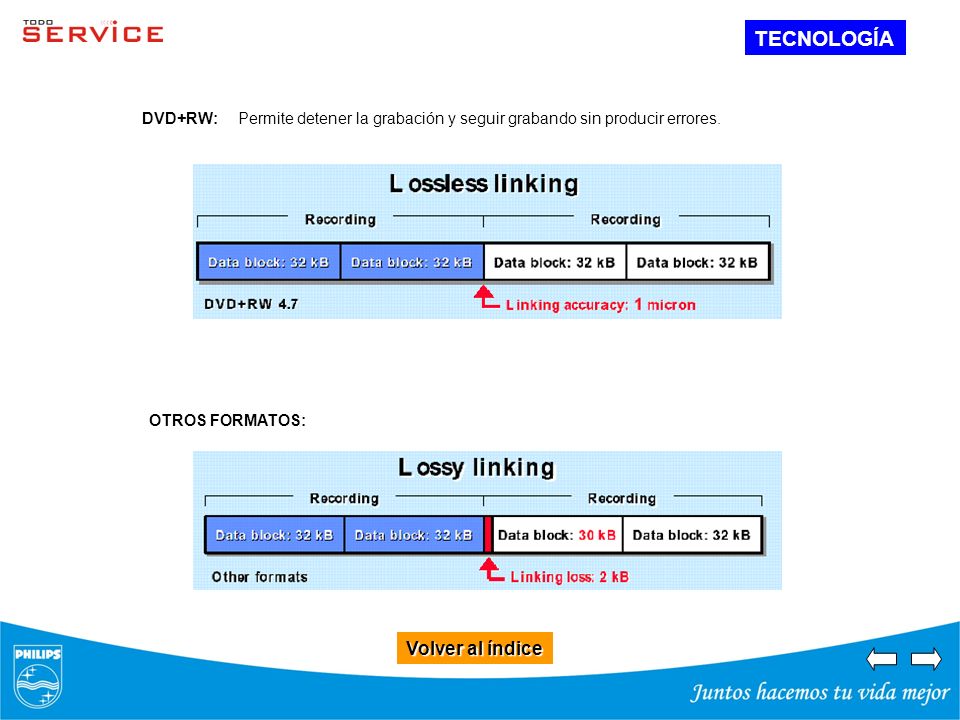

DVD+RW: Permite detener la grabación y seguir grabando sin producir errores. OTROS FORMATOS: Volver al índice

21 TECNOLOGÍA COMPARACIÓN DE DVD+RW CON DVD-ROM Volver al índice

22 AVANCES Volver al índice

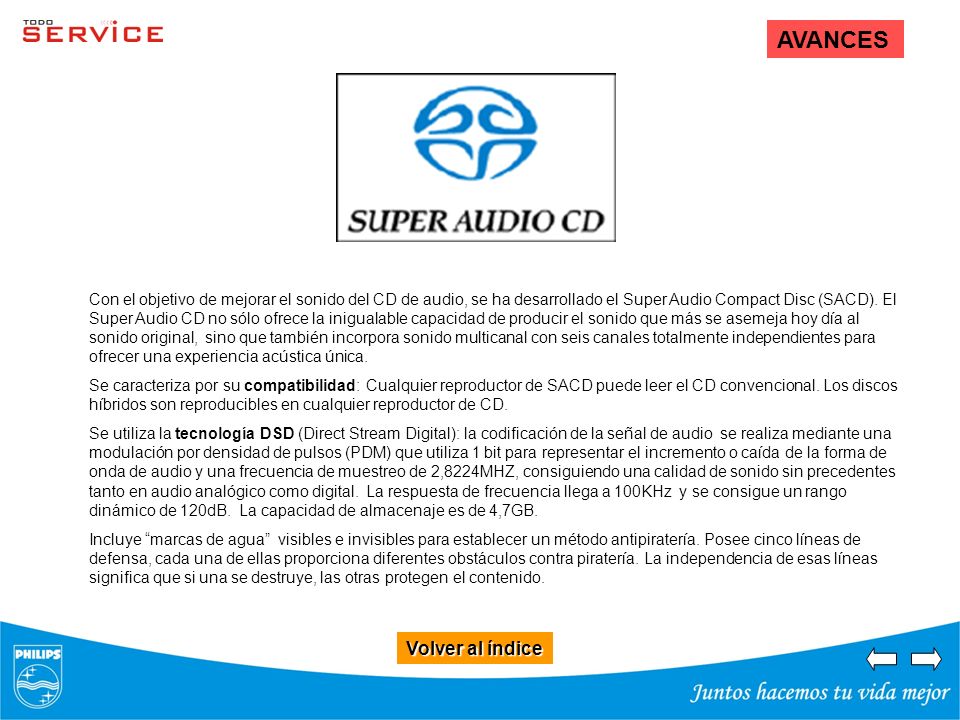

Con el objetivo de mejorar el sonido del CD de audio, se ha desarrollado el Super Audio Compact Disc (SACD). El Super Audio CD no sólo ofrece la inigualable capacidad de producir el sonido que más se asemeja hoy día al sonido original, sino que también incorpora sonido multicanal con seis canales totalmente independientes para ofrecer una experiencia acústica única. Se caracteriza por su compatibilidad: Cualquier reproductor de SACD puede leer el CD convencional. Los discos híbridos son reproducibles en cualquier reproductor de CD. Se utiliza la tecnología DSD (Direct Stream Digital): la codificación de la señal de audio se realiza mediante una modulación por densidad de pulsos (PDM) que utiliza 1 bit para representar el incremento o caída de la forma de onda de audio y una frecuencia de muestreo de 2,8224MHZ, consiguiendo una calidad de sonido sin precedentes tanto en audio analógico como digital. La respuesta de frecuencia llega a 100KHz y se consigue un rango dinámico de 120dB. La capacidad de almacenaje es de 4,7GB. Incluye “marcas de agua” visibles e invisibles para establecer un método antipiratería. Posee cinco líneas de defensa, cada una de ellas proporciona diferentes obstáculos contra piratería. La independencia de esas líneas significa que si una se destruye, las otras protegen el contenido. Volver al índice

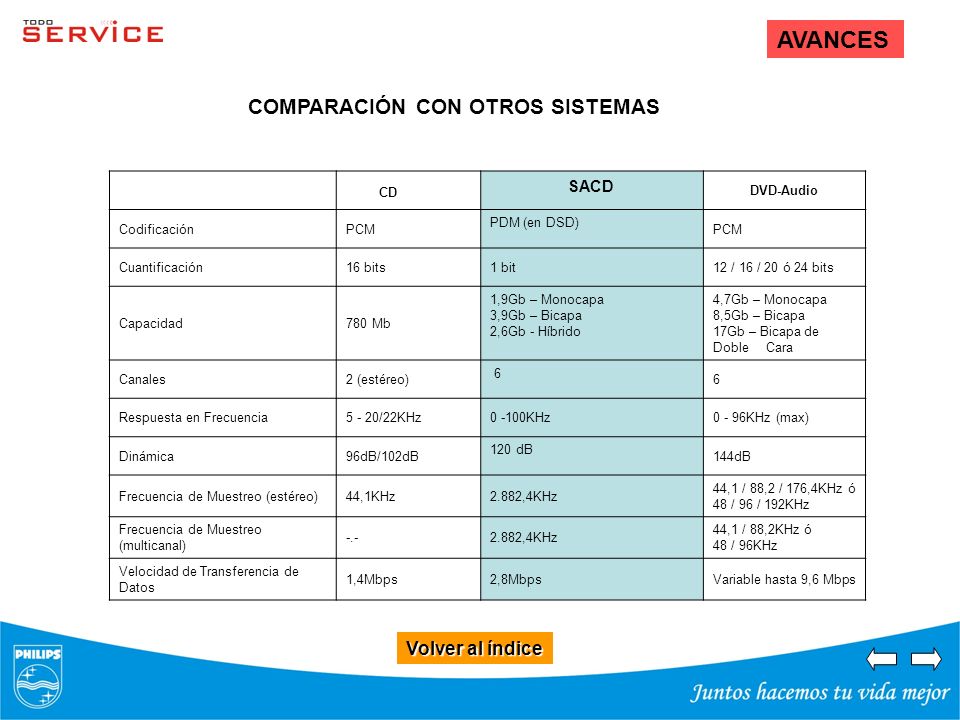

23 AVANCES COMPARACIÓN CON OTROS SISTEMAS Volver al índice SACD CD
CD SACD DVD-Audio Codificación PCM PDM (en DSD) Cuantificación 16 bits 1 bit 12 / 16 / 20 ó 24 bits Capacidad 780 Mb 1,9Gb – Monocapa 3,9Gb – Bicapa 2,6Gb - Híbrido 4,7Gb – Monocapa 8,5Gb – Bicapa 17Gb – Bicapa de Doble Cara Canales 2 (estéreo) 6 Respuesta en Frecuencia 5 - 20/22KHz 0 -100KHz 0 - 96KHz (max) Dinámica 96dB/102dB 120 dB 144dB Frecuencia de Muestreo (estéreo) 44,1KHz 2.882,4KHz 44,1 / 88,2 / 176,4KHz ó 48 / 96 / 192KHz Frecuencia de Muestreo (multicanal) -.- 44,1 / 88,2KHz ó 48 / 96KHz Velocidad de Transferencia de Datos 1,4Mbps 2,8Mbps Variable hasta 9,6 Mbps Volver al índice

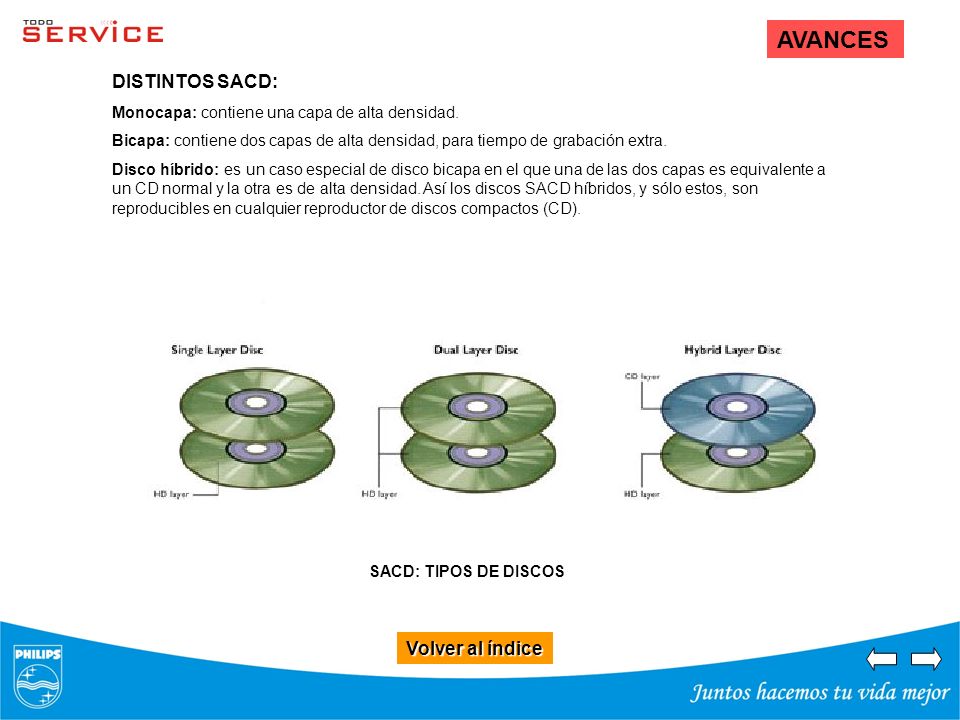

24 AVANCES DISTINTOS SACD: Volver al índice
Monocapa: contiene una capa de alta densidad. Bicapa: contiene dos capas de alta densidad, para tiempo de grabación extra. Disco híbrido: es un caso especial de disco bicapa en el que una de las dos capas es equivalente a un CD normal y la otra es de alta densidad. Así los discos SACD híbridos, y sólo estos, son reproducibles en cualquier reproductor de discos compactos (CD). SACD: TIPOS DE DISCOS Volver al índice

25 AVANCES SACD HÍBRIDOS MONOCAPA Volver al índice
Pueden reproducirse en todos los reproductores de CD. HÍBRIDOS Pueden reproducirse solamente en reproductores de SACD. MONOCAPA Volver al índice

26 AVANCES Volver al índice CONTENIDO DE UN DISCO HÍBRIDO
La capa grabada en alta densidad contiene el sonido en dos canales DSD (Direct Stream Digital), uno estéreo y otro multicanal. Se puede agregar: texto (nombre del disco, del artista, de la pista, letras, notas) y gráficos. Volver al índice

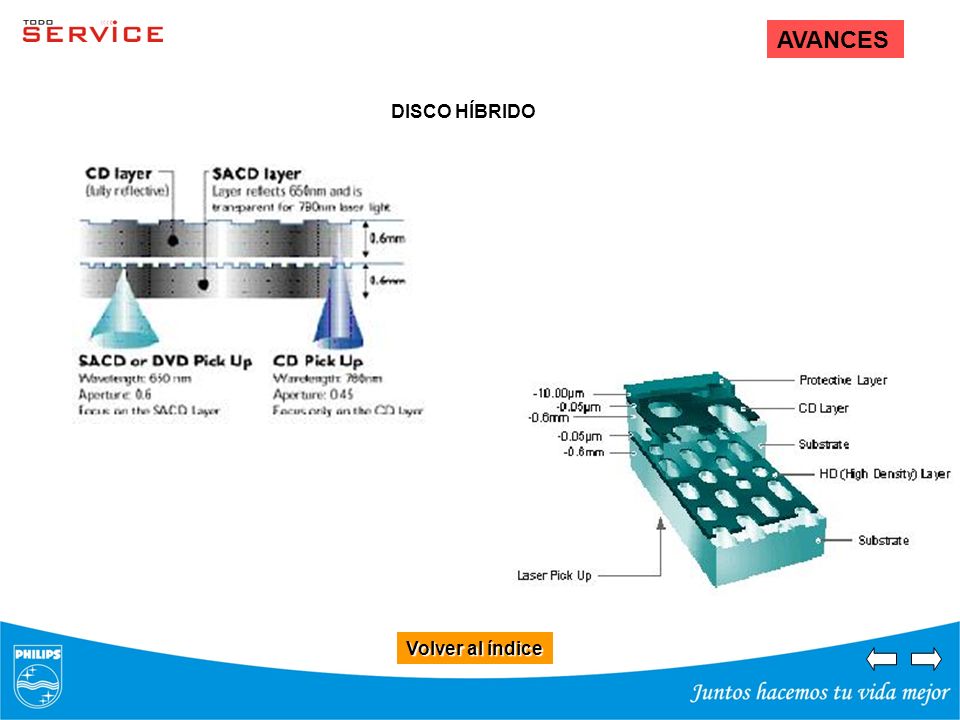

27 AVANCES DISCO HÍBRIDO Volver al índice

28 AVANCES Volver al índice PROTECCIÓN DE CONTENIDO:
La marca de agua invisible es también llamada PSP-PDM (Pit Signal Processing-Physical Disc Mark). Es muy dificultoso efectuar esta marca en un disco grabable, ya que solamente puede realizarse con un equipo especial con licencia SACD. La PSP-PDM es utilizada para control de grabación y para control de acceso. El contenido DSD es codificado. Para poder decodificar el algoritmo oculto, se necesitan dos claves: La clave PSP-PDM oculta en el disco y, la clave de los Valores iniciales oculta en el IC (el valor de la clave no está disponible fuera del IC y no es transmitida entre IC’s). Volver al índice

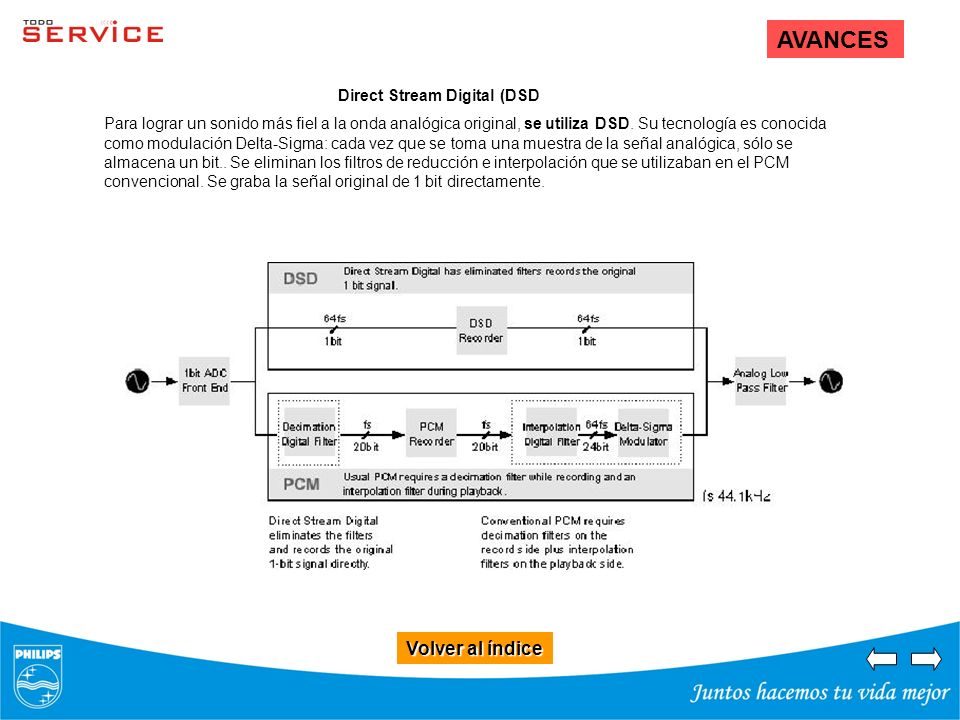

29 AVANCES Volver al índice Direct Stream Digital (DSD
Para lograr un sonido más fiel a la onda analógica original, se utiliza DSD. Su tecnología es conocida como modulación Delta-Sigma: cada vez que se toma una muestra de la señal analógica, sólo se almacena un bit.. Se eliminan los filtros de reducción e interpolación que se utilizaban en el PCM convencional. Se graba la señal original de 1 bit directamente. Volver al índice

30 AVANCES Volver al índice

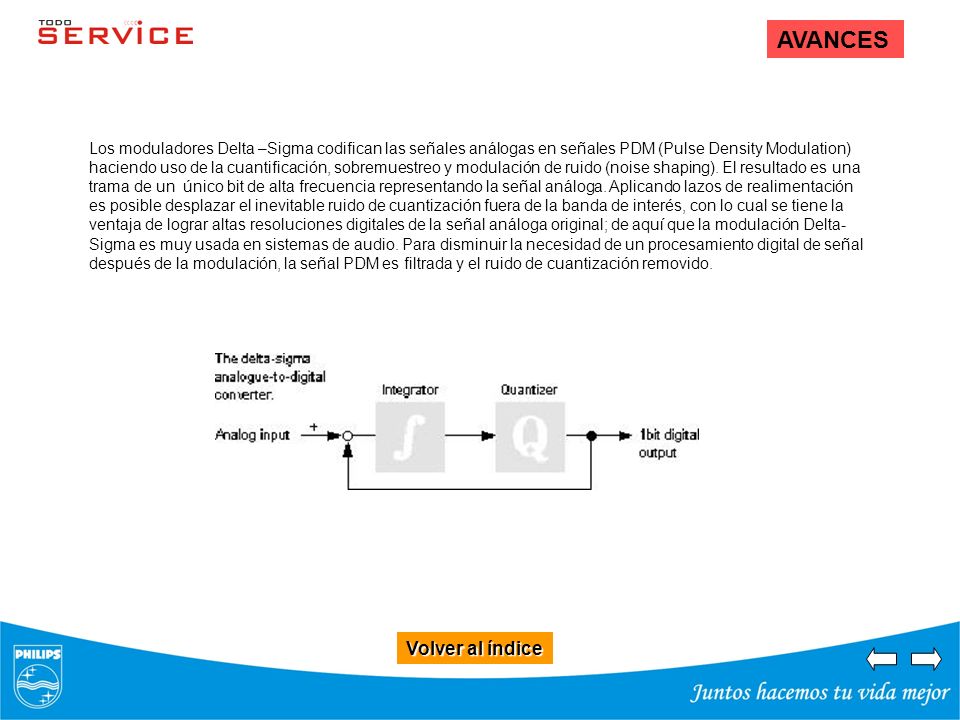

Los moduladores Delta –Sigma codifican las señales análogas en señales PDM (Pulse Density Modulation) haciendo uso de la cuantificación, sobremuestreo y modulación de ruido (noise shaping). El resultado es una trama de un único bit de alta frecuencia representando la señal análoga. Aplicando lazos de realimentación es posible desplazar el inevitable ruido de cuantización fuera de la banda de interés, con lo cual se tiene la ventaja de lograr altas resoluciones digitales de la señal análoga original; de aquí que la modulación Delta-Sigma es muy usada en sistemas de audio. Para disminuir la necesidad de un procesamiento digital de señal después de la modulación, la señal PDM es filtrada y el ruido de cuantización removido. Volver al índice

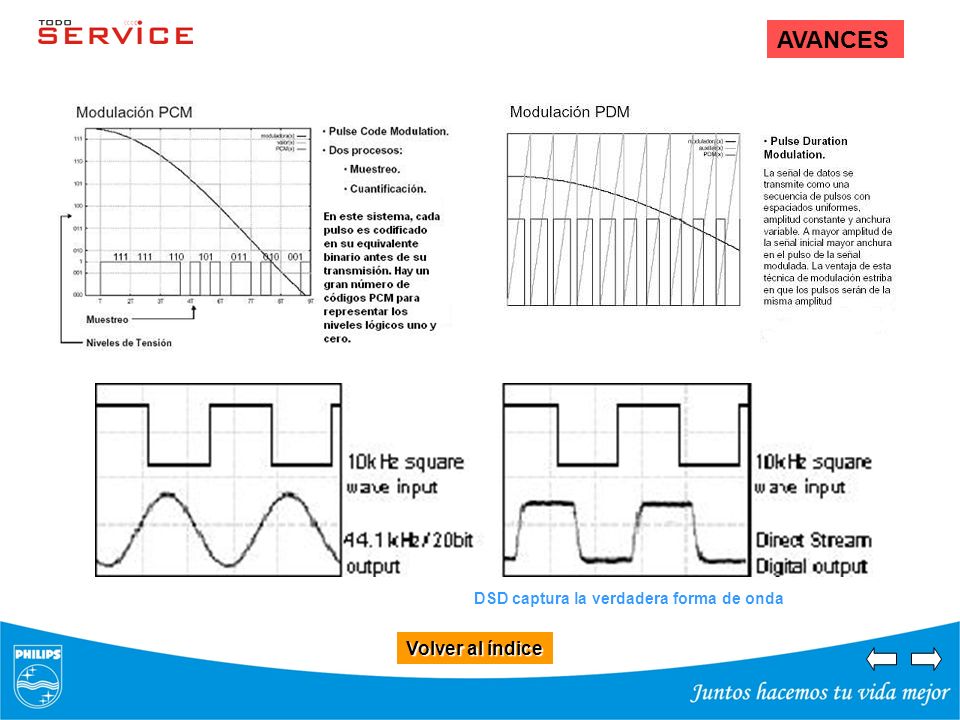

31 AVANCES DSD captura la verdadera forma de onda Volver al índice

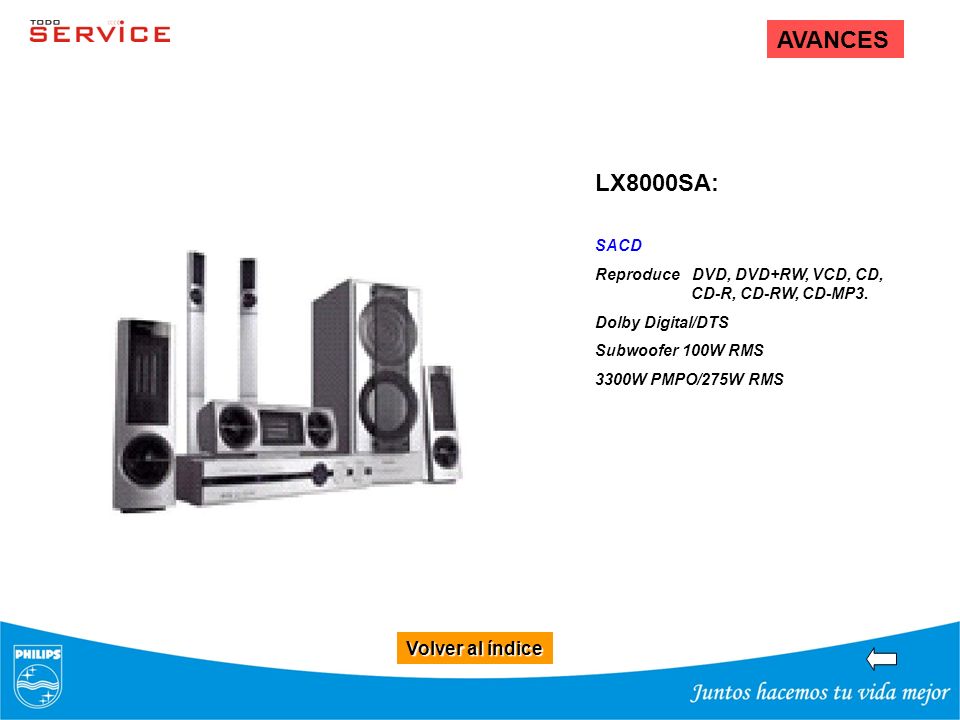

32 AVANCES LX8000SA: Volver al índice SACD
Reproduce DVD, DVD+RW, VCD, CD, CD-R, CD-RW, CD-MP3. Dolby Digital/DTS Subwoofer 100W RMS 3300W PMPO/275W RMS Volver al índice
