1 Franz Zehetner & Bill Miller
Describiendo el Paisaje Geología, Clima, Suelos e Hidrología en el Área de Cotacachi Franz Zehetner & Bill Miller

2 El relieve del Ecuador (de aprox. 150 km)
Costa Cotacachi O E Sierra Amazonía

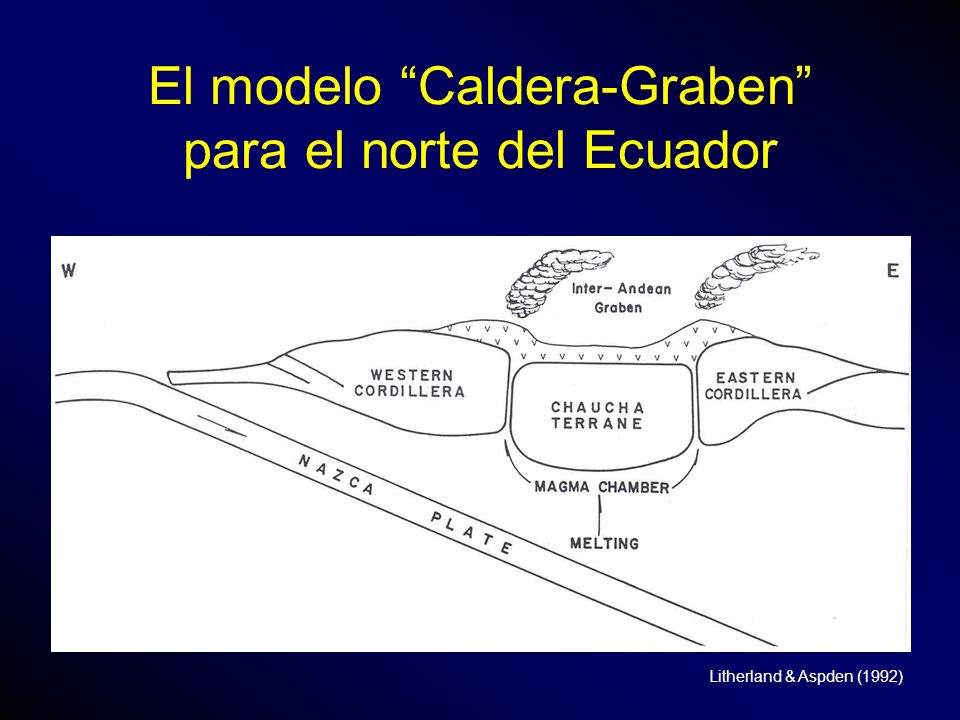

3 El modelo “Caldera-Graben” para el norte del Ecuador
Litherland & Aspden (1992)

4 El paisaje de la región Mojanda (3716 m) Volcanes Cotacachi (4939 m)
Imbabura (4630 m) Cayambe (5790 m) Calderas Cuicocha (3064 m)

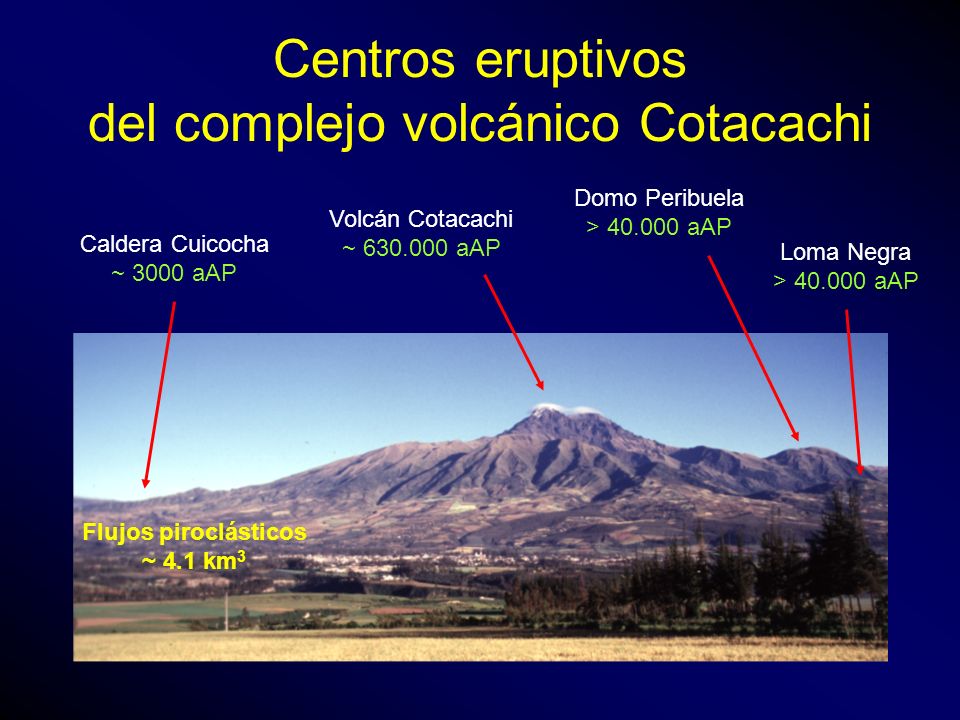

5 Centros eruptivos del complejo volcánico Cotacachi
Domo Peribuela > aAP Volcán Cotacachi ~ aAP Caldera Cuicocha ~ 3000 aAP Loma Negra > aAP Flujos piroclásticos ~ 4.1 km3

6 Fenómenos volcánicos Caídas de piedra pómez y ceniza
Flujos de lava, flujos piroclásticos Flujos de lodo inducidos por fuertes aguaceros y terremotos

7 El paisaje presente Verticalidad 4000 m 3000 m 2500 m

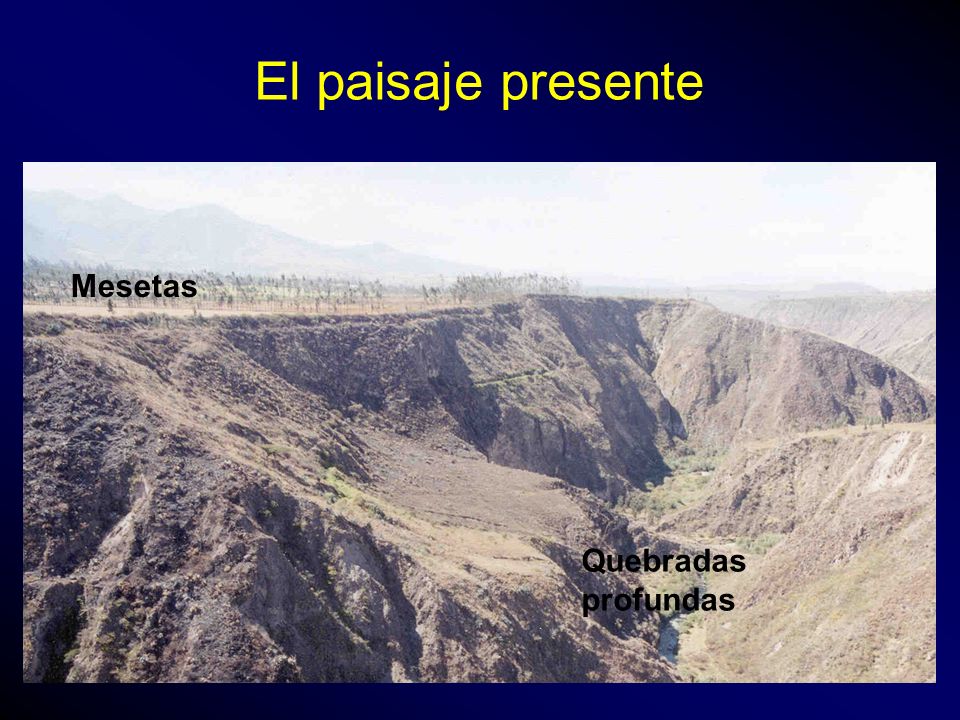

8 El paisaje presente Quebradas profundas Mesetas

9 El clima Temperaturas casi constantes durante el año, pero con marcadas oscilaciones diarias Estaciones definidas Temporada seca entre junio y septiembre 90 % de la precipitación entre septiembre y mayo Estación Otavalo (2550 m snm) ETP … evapotranspiración potencial

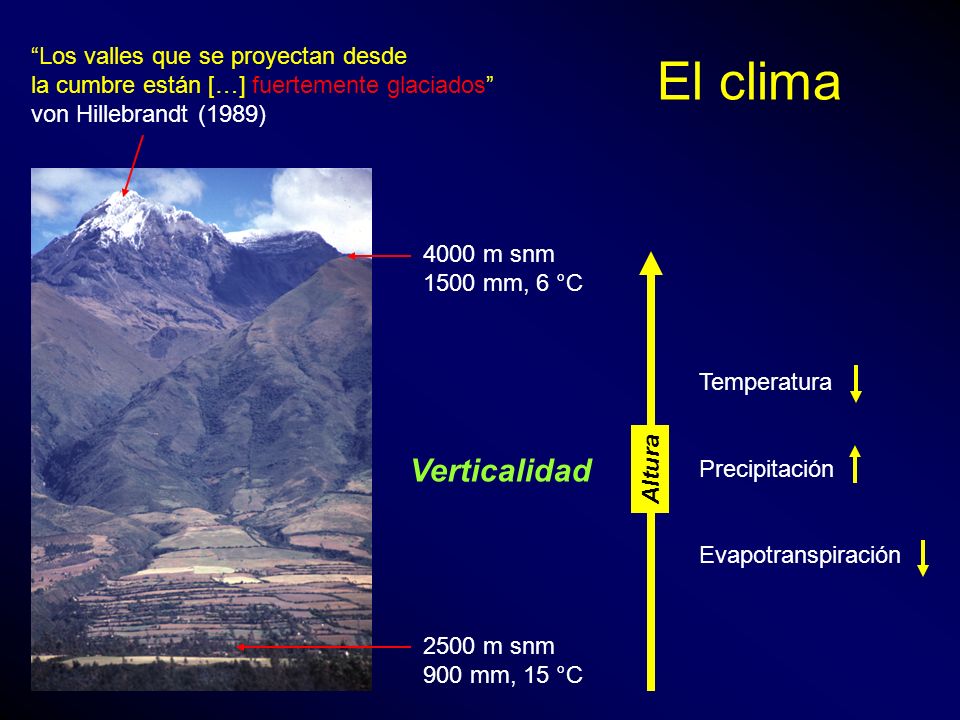

10 El clima Verticalidad “Los valles que se proyectan desde
la cumbre están […] fuertemente glaciados” von Hillebrandt (1989) 4000 m snm 1500 mm, 6 °C Temperatura Precipitación Evapotranspiración Verticalidad Altura 2500 m snm 900 mm, 15 °C

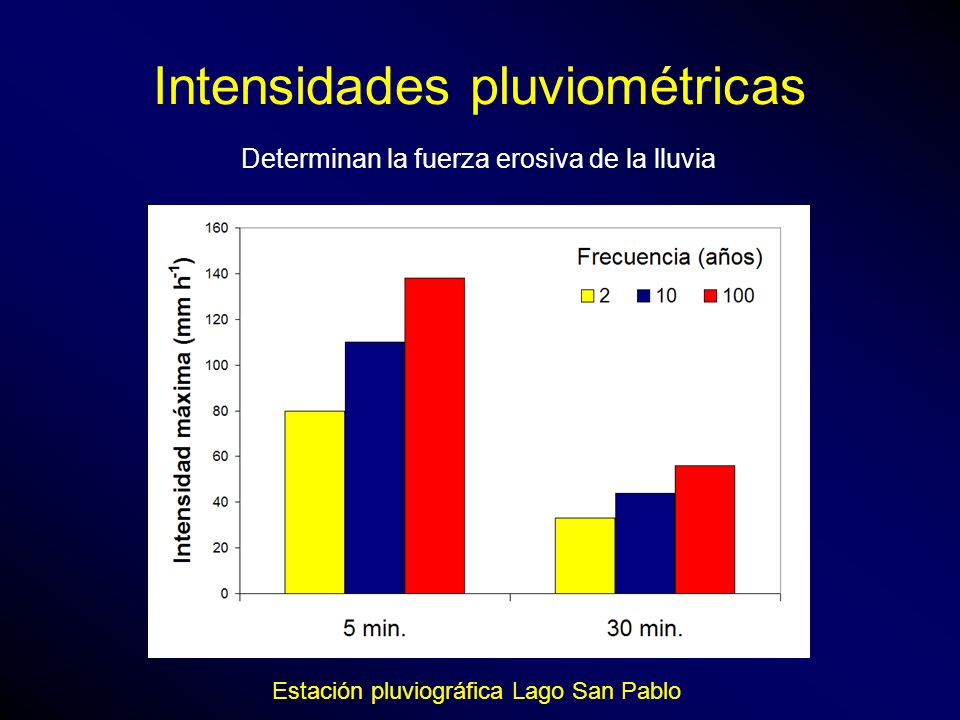

11 Intensidades pluviométricas
Determinan la fuerza erosiva de la lluvia Estación pluviográfica Lago San Pablo

12 Suelos Capa superficial reciente 1 m Capas de tefra 2 m Paleosuelo
Presente ~ 3000 aAP ~ aAP ~ aAP

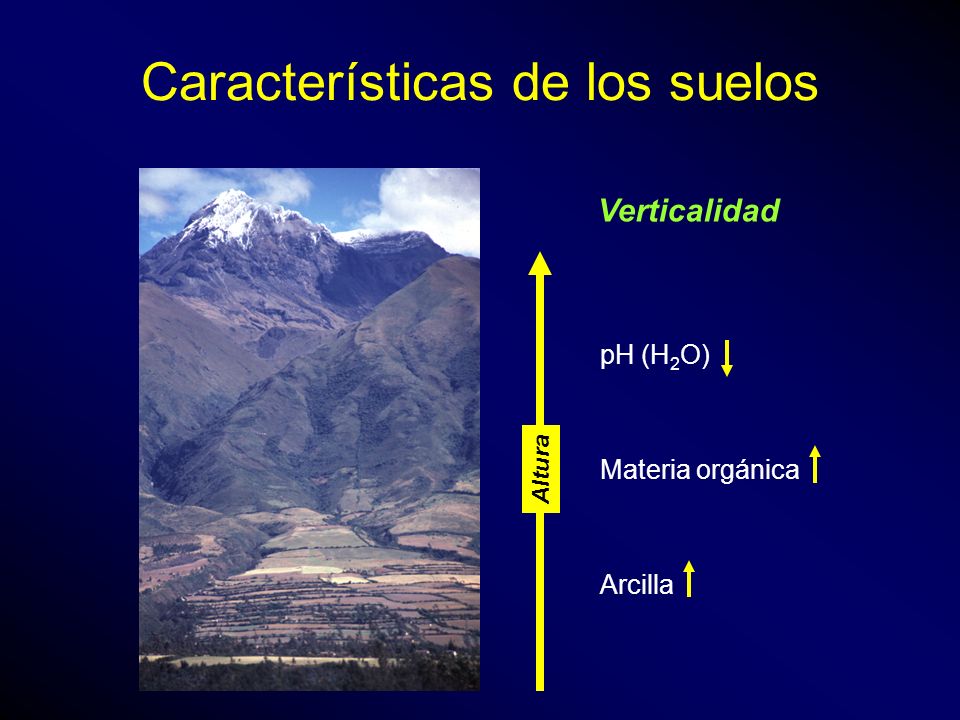

13 Características de los suelos
Verticalidad pH (H2O) Materia orgánica Arcilla Altura

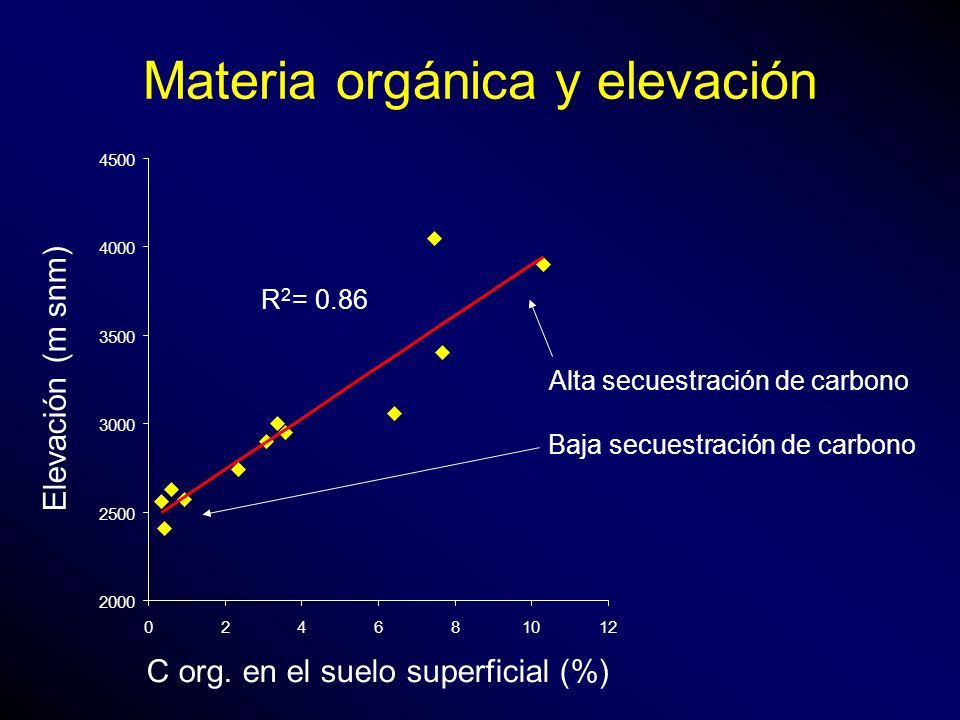

14 Materia orgánica y elevación
= 0.86 2000 2500 3000 3500 4000 4500 2 4 6 8 10 12 C org. en el suelo superficial (%) Elevación (m snm) Alta secuestración de carbono Baja secuestración de carbono

15 Zonas altitudinales del desarrollo de los suelos
3200 m snm 2700 m snm - Alto contenido de materia orgánica - Alta retención de fosfato (P no disponible) Alta capacidad de almacenamiento de agua Alta estabilidad estructural Zona intermedia de transición - Bajo contenido de materia orgánica - Baja retención de fosfato (P disponible) Baja capacidad de almacenamiento de agua Baja estabilidad estructural

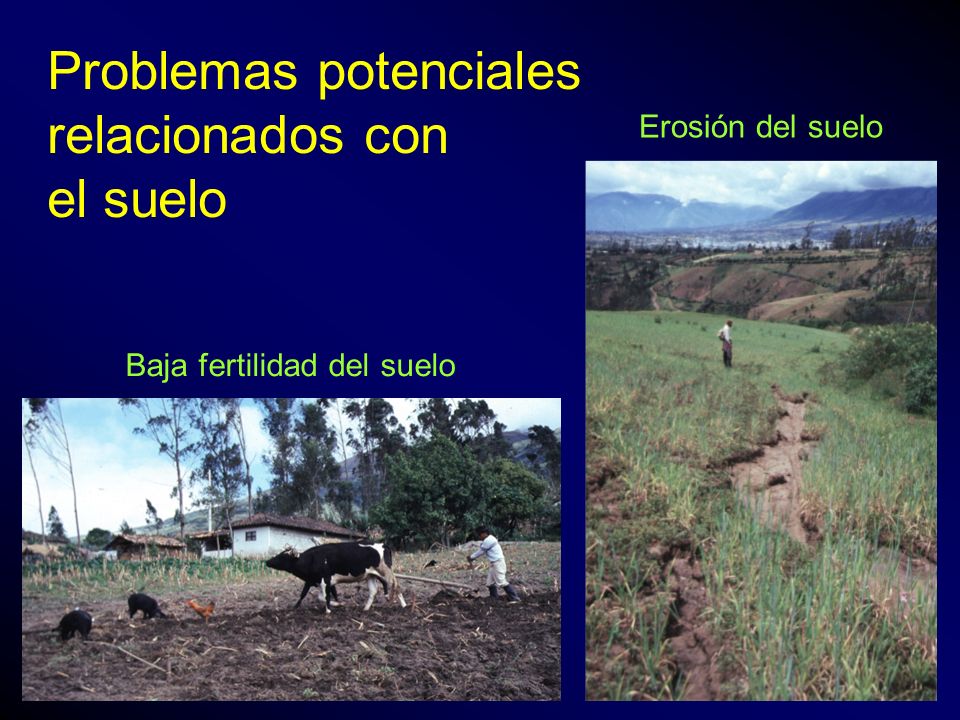

16 Problemas potenciales relacionados con el suelo
Erosión del suelo Baja fertilidad del suelo

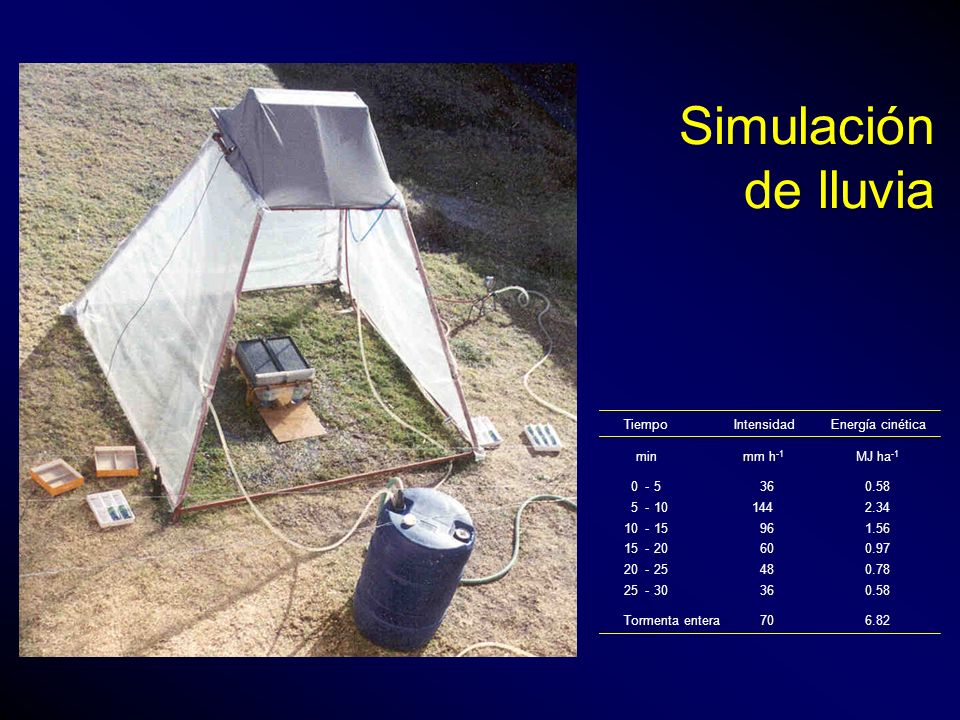

17 Simulación de lluvia Tiempo Intensidad Energía cinética min mm h-1
MJ ha-1 - 5 36 0.58 10 144 2.34 15 96 1.56 20 60 0.97 25 48 0.78 30 Tormenta entera 70 6.82

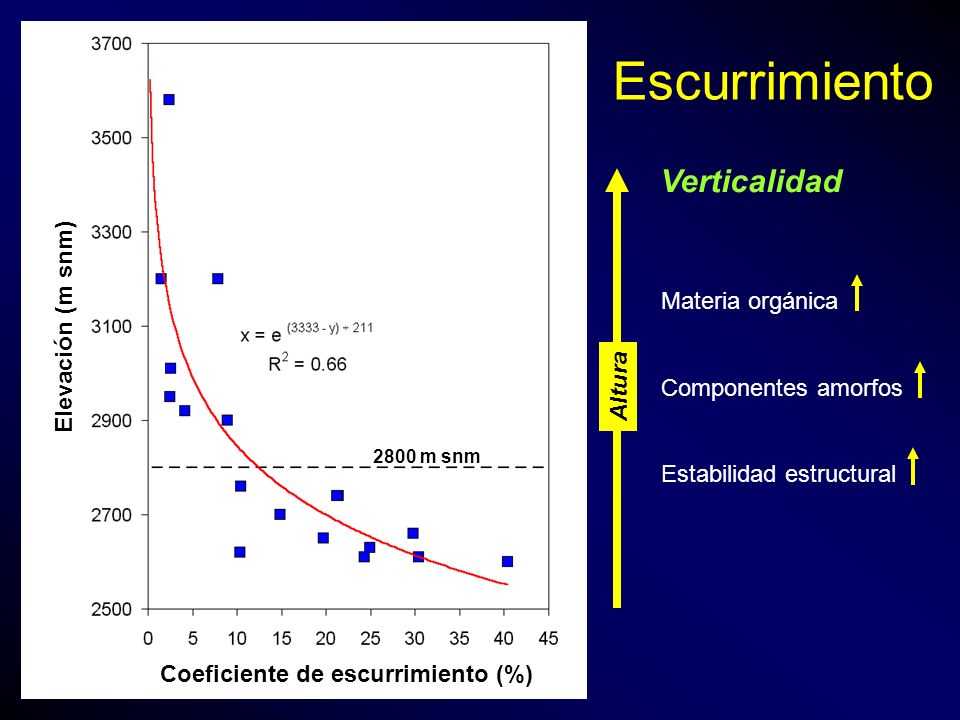

18 Escurrimiento Verticalidad Elevación (m snm) Materia orgánica
Coeficiente de escurrimiento (%) Elevación (m snm) 2800 m snm Escurrimiento Verticalidad Materia orgánica Componentes amorfos Estabilidad estructural Altura

19 Pérdida del suelo Pérdida del suelo (g m-2 h-1) Suelos de elevaciones
Intensidad de la lluvia (mm h-1) Pérdida del suelo (g m-2 h-1) Pérdida del suelo Suelos de elevaciones inferiores a los 2800 m snm Suelos de elevaciones superiores a los 2800 m snm

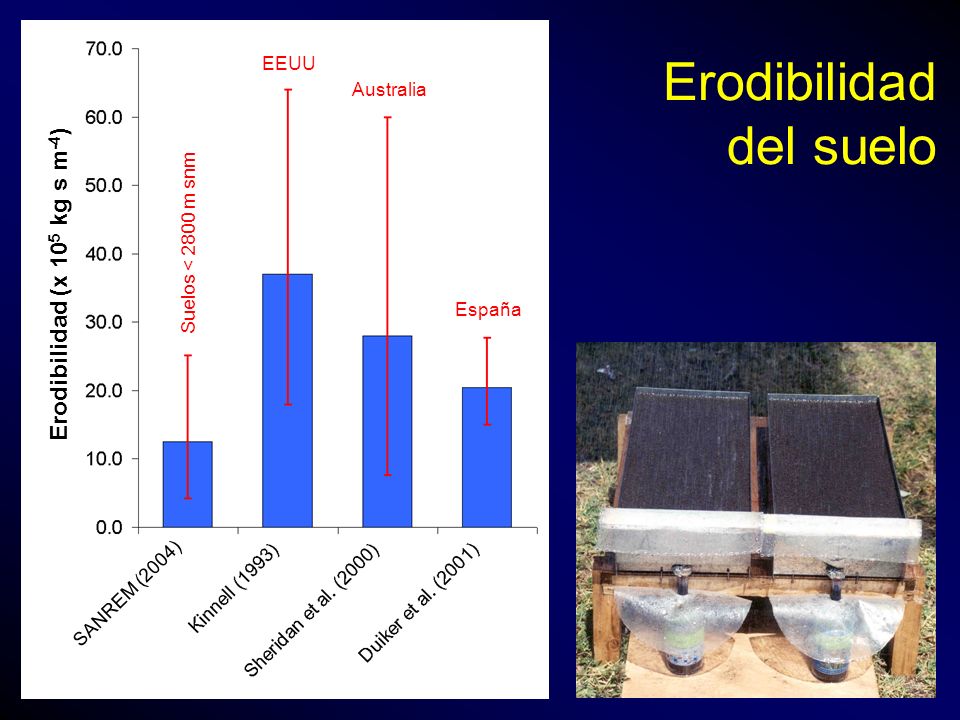

20 Erodibilidad (x 105 kg s m-4)
Suelos < 2800 m snm EEUU Australia España SANREM (2004) Erodibilidad (x 105 kg s m-4) Erodibilidad del suelo

21 Erosión del suelo: un problema? Pendientes fuertes Suelos estables
Vegetación del páramo Suelos más erodibles Campos de cultivos Pendientes suaves Terrazas indígenas La erosión del suelo no parece ser un amenaza grave a la sostenibilidad en el área, pero…

22 Pero… Erosión del suelo: un problema? La quema del páramo…
Grandes campos sin terrazas… La erosión en los caminos…

23 Cuencas hidro- gráficas Alambi Volcán Ciudad de Cotacachi Laguna
Yanayacu Pichambiche Ambi Pichavi Laguna Ciudad de Cotacachi Volcán Cuicocha Cuencas hidro- gráficas

24 Caudales en la estación seca

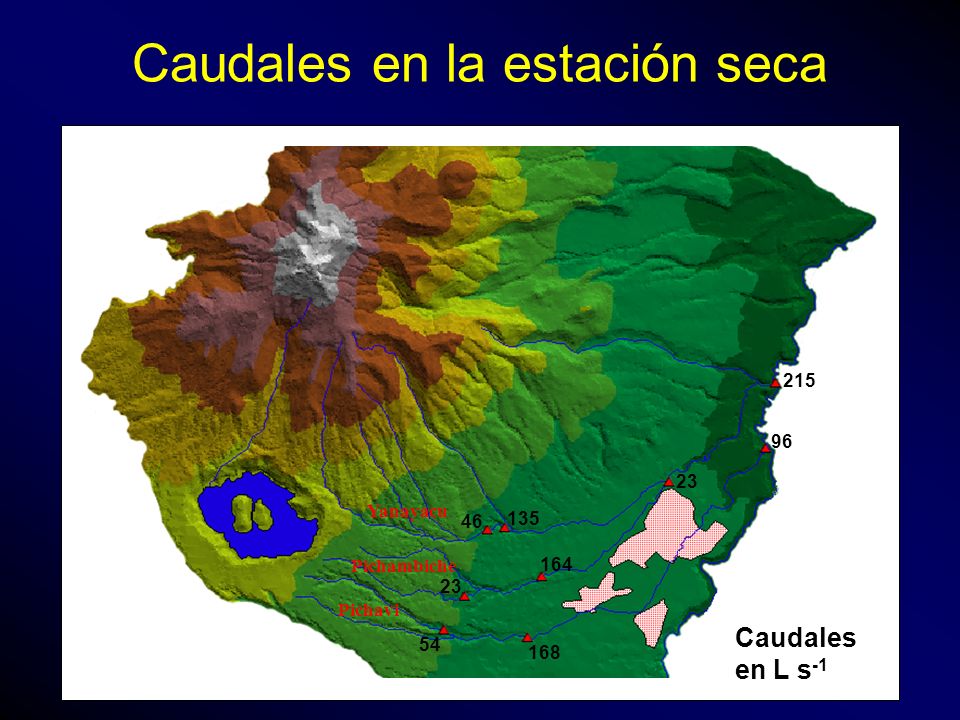

25 Caudales en la estación seca
54 168 96 23 164 46 135 215 Caudales en L s-1 Yanayacu Pichambiche Pichavi

26 Monitoreo continuo de caudales

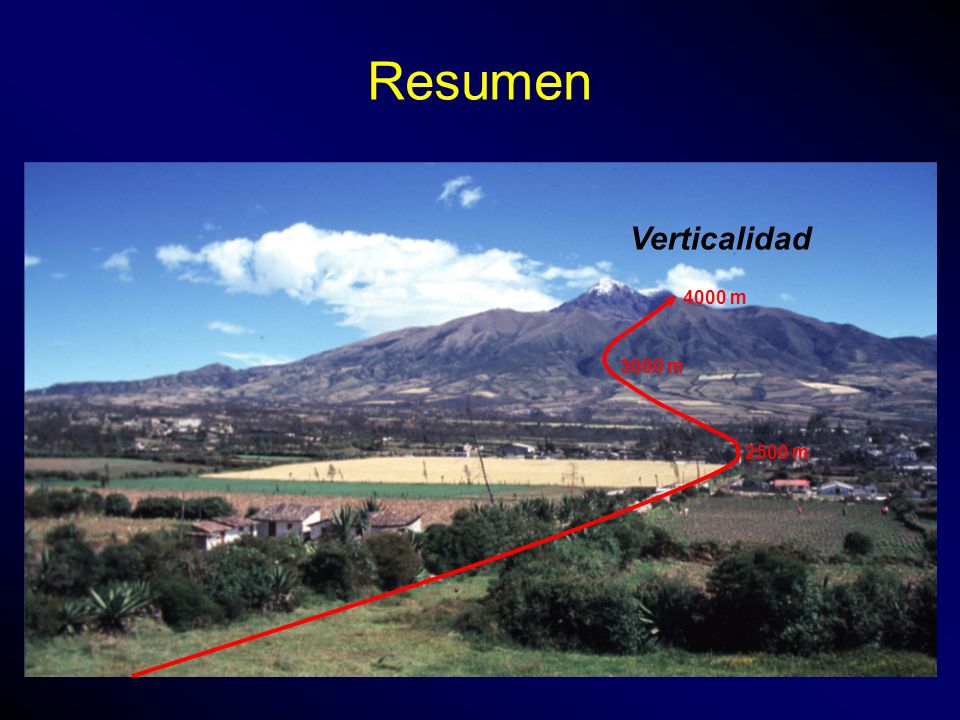

27 Resumen Verticalidad 4000 m 3000 m 2500 m

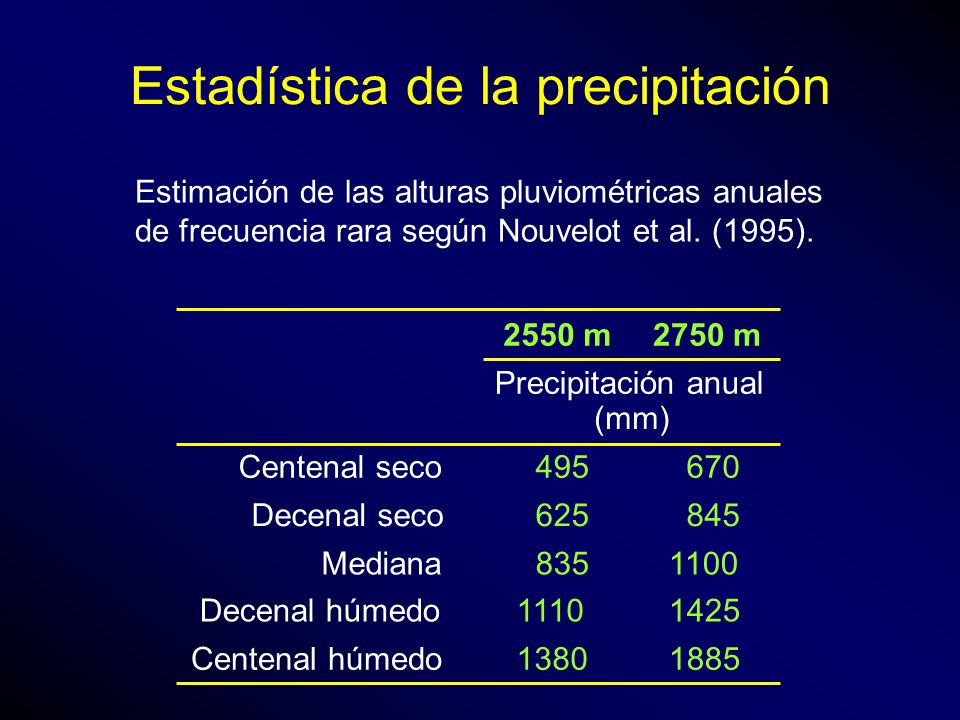

28 Estadística de la precipitación
Estimación de las alturas pluviométricas anuales de frecuencia rara según Nouvelot et al. (1995). 2550 m 2750 m Centenal seco 495 670 Decenal seco 625 845 Mediana 835 1100 Decenal húmedo 1110 1425 Centenal húmedo 1380 1885 Precipitación anual (mm)

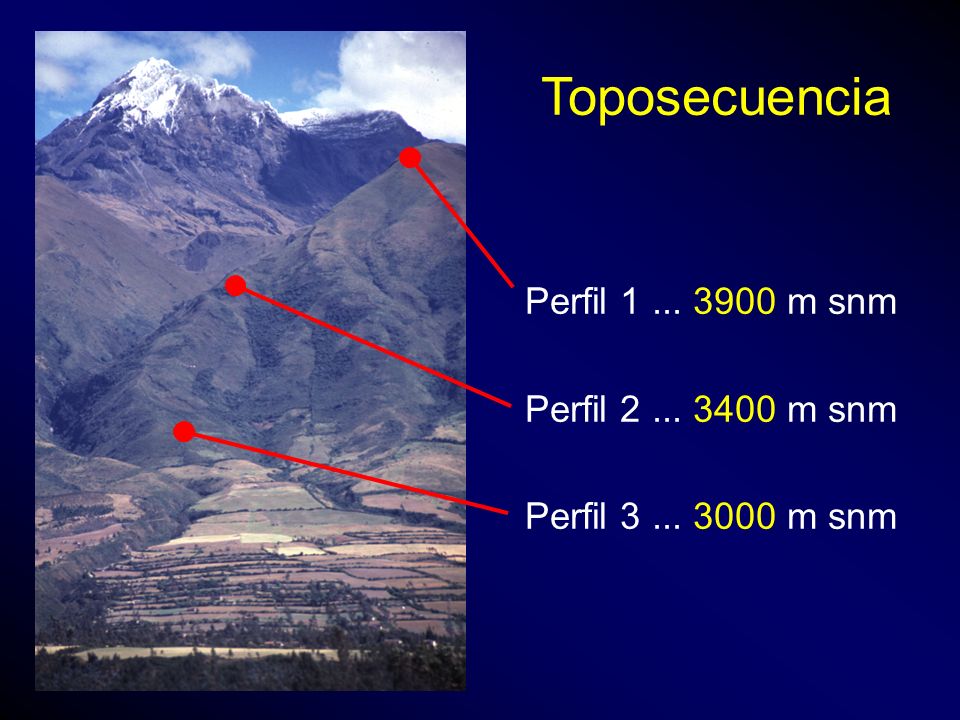

29 Toposecuencia Perfil 1 ... 3900 m snm Perfil 2 ... 3400 m snm

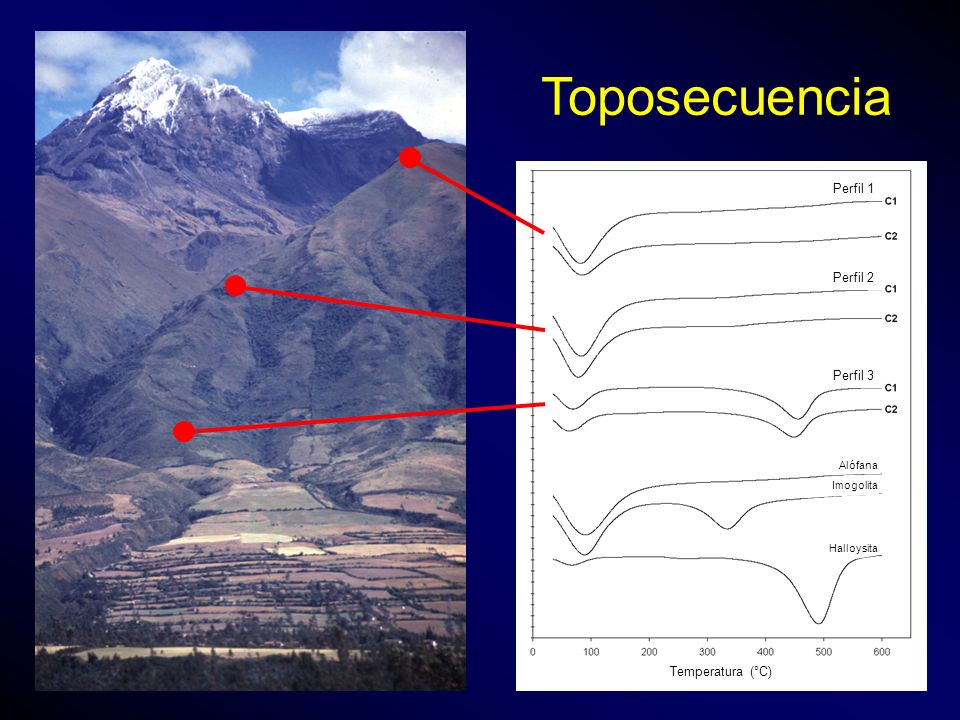

30 Toposecuencia Perfil 1 Perfil 2 Perfil 3 Temperatura (°C) Alófana
Halloysita Imogolita Alófana
