1 Geomorfología I Créditos Autoría de la presentación en Power Point: Juan Ignacio Noriega Iglesias Texto (con modificaciones) e imágenes procedentes de: –Biología y Geología – Proyecto ECOSFERA – 4ESO –Autores: Emilio Pedrinaci Rodríguez, Concha Gil Soriano. –Editorial: SM –Madrid, 2003 –ISBN –Excepto las siguiente imágenes, propiedad de Juan Ignacio Noriega Iglesias: diapositivas 19, 21, 22, 23 (ambas), 24 (derecha), 25 (derecha), 29 (inferior), 30, 31 y 32. El resto de las imágenes procede de diversas fuentes en Internet.

2 El relieve terrestre y su modelado Para comenzar (I) Para describir el relieve se utiliza una amplia gama de términos. Entre ellos: –Abrupto: relieve de pendientes elevadas –Cañón: valle estrecho con laderas casi verticales –Colina: monte bajo, generalmente de cima redondeada –Cubeta: depresión cerrada por todas partes (puede ser una dolina kárstica o duerna) –Escarpe: ladera de fuerte pendiente, a veces vertical –Pico: extremo superior de una montaña de forma cónica.

3 El relieve terrestre y su modelado Para comenzar (III) b) Zona más abrupta El pico más alto Una cubeta Una colina Una garganta Una mesa Valle de laderas suaves Valle en V, típico de erosión fluvial LlanuraEscarpe

4 El relieve terrestre y su modelado Cómo se representa el relieve (I) El mapa topográfico es la representación más usual del relieve y consiste en la proyección sobre una plano de los accidentes del relieve, a lo que se suele añadir los símbolos convenidos de la vegetación y de la acción antrópica

5 El relieve terrestre y su modelado Cómo se representa el relieve (II) Elementos de un mapa topográfico. Leer un mapa topográfico Curvas de nivel CotaEquidistancia: diferencia de altitud entre una curva de nivel y la siguiente: 20 m Escala: 1 cm en el plano = cm (1 km) en el terreno Orientación Curvas maestras Fuerte pendiente: curvas de nivel muy próximas Cota exacta en la cima de algunas montañas Línea discontinua para curso de agua en valles y barrancos Pendiente suave: curvas de nivel alejadas

6 El relieve terrestre y su modelado Cómo se representa el relieve (III) Elementos de un mapa topográfico. Leer un mapa topográfico ¿Hay algún barranco que no esté marcado con una línea discontinua en el mapa de la página 163? Indica con una flecha el sentido en que se desplazará el agua en cada barranco.

7 El relieve terrestre y su modelado Cómo se representa el relieve (IV) Elementos de un mapa topográfico. Leer un mapa topográfico

8 El relieve terrestre y su modelado Cómo se representa el relieve (V) Trabajar con escalas En el plano se mide la distancia A-B (puntos a la misma cota), que se multiplica por la escala ( ), obteniéndose la distancia real en el terreno La distancia real A-Cota 1813 es la hipotenusa del un triángulo rectángulo 1813 m

9 El relieve terrestre y su modelado Los procesos geológicos modifican el relieve Procesos geológicos externos Agentes geológicos externos Ríos Glaciares Aire Mares Energía solarGravedad Homo sapiens, un agente que incrementa los procesos geológicos externos MODELADO DEL RELIEVE

10 El relieve terrestre y su modelado Los procesos geológicos modifican el relieve Procesos geológicos externos (I) Meteorización: alteración in situ de las rocas por acción de H 2 O, O 2 y CO 2 Meteorización física: disgregación en fragmentos Meteorización química: alteración de la composición química o mineralógica de la roca Erosión: retirada de materiales previamente meteorizados por algún agente geológico externo Transporte: desplazamiento de los materiales erosionados Todos los agentes geológicos externos erosionan, transportan y sedimentan materiales, es decir modifican el relieve Sedimentación: depósito de los materiales transportados

11 El relieve terrestre y su modelado Los procesos geológicos modifican el relieve Procesos geológicos externos (II) Meteorización física

12 El relieve terrestre y su modelado Los procesos geológicos modifican el relieve Procesos geológicos externos (III) Meteorización química Fijémonos, por ejemplo, en la portada de la capilla de San Lorenzo o en el ábside de la iglesia de San Pedro Alveolización producida por la alteración debida a los haluros de sodio o potasio

13 El relieve terrestre y su modelado Los procesos geológicos modifican el relieve Procesos geológicos externos (IV) Erosión eólica Esto responde a una heterogeneidad de la roca, que muestra resistencias diferentes en zonas diferentes

14 El relieve terrestre y su modelado Procesos gravitacionales (I) Caida libre de materiales. Hay desprendimiento si el recorrido seguido por los fragmentos ocurre total o parcialmente por el aire. Puede producirse por desplome o por vuelco (observemos el cerro de Sta. Catalina desde el mar; argayu) Los bloques se desplazan resbalando por una ladera. Estos bloques nunca pierden el contacto con la superficie y no se disgregan (en los Picos dEuropa podemos ver esto) Movimientos en masa de materiales poco cohesionados. Normalmente en terrenos arcillosos saturados de agua. Coladas de barro, argayos. Los materiales más superficiales van desplazándose gradualmente ladera abajo. Movimiento lento, que afecta a la vegetación (troncos curvos característicos) Los procesos gravitacionales actúan en todas las superficies en las que hay pendiente y constituyen el sistema de erosión más eficaz de cuantos intervienen en el modelado del paisaje

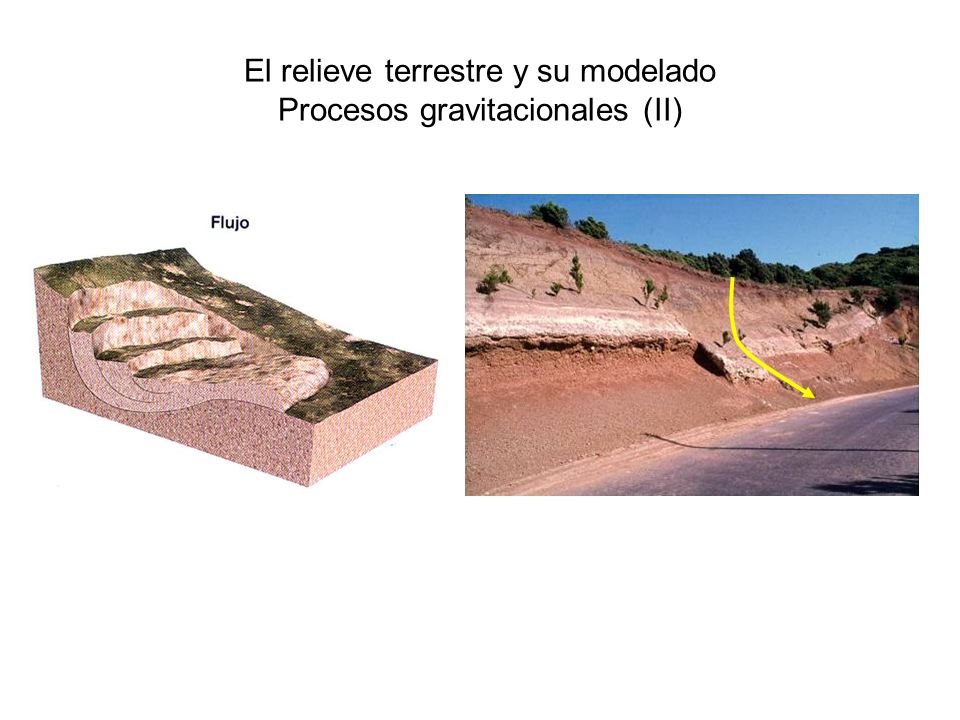

15 El relieve terrestre y su modelado Procesos gravitacionales (II)

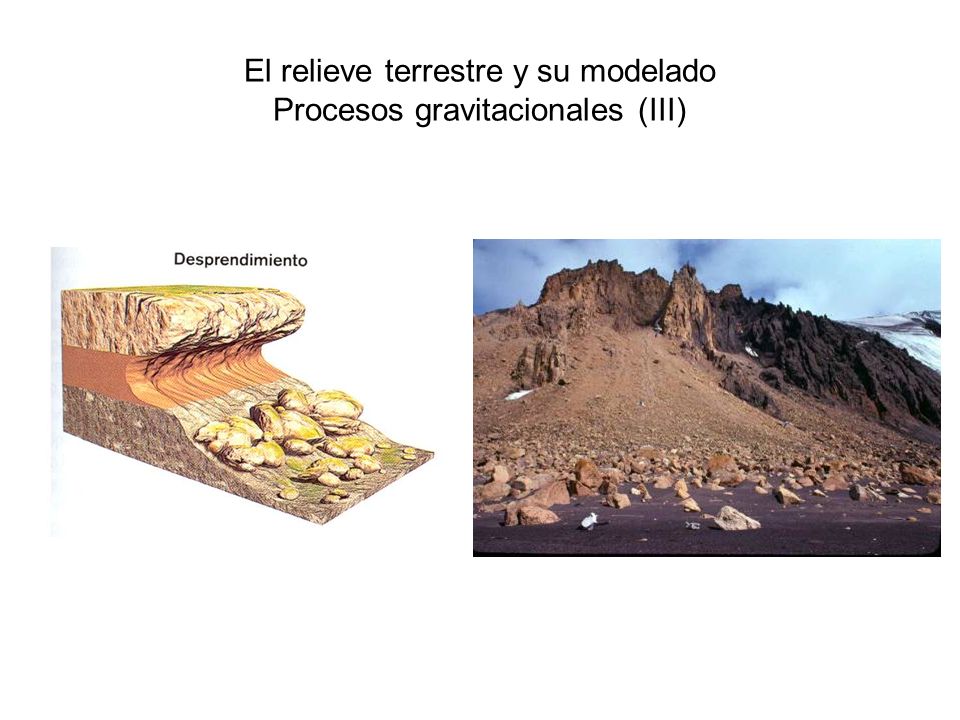

16 El relieve terrestre y su modelado Procesos gravitacionales (III)

17 El relieve terrestre y su modelado Procesos gravitacionales (IV)

18 El relieve terrestre y su modelado Actividades (I) 5(p. 164).-Las raíces de las plantas se introducen en las grietas de las rocas y las ensanchan. ¿En qué tipo de proceso incluirías esta acción? 7(p. 165).-El flujo se produce en lugares en los que materiales poco cohesionados, como la arcilla, se han saturado de agua. Sin embargo, el agua no es el agente de transporte. ¿Cuál es? ¿Qué papel desempeña el agua? 8(p. 166).-El clima no sólo determina el agente geológico que predomina en un lugar, también condiciona la vegetación existente. A igualdad de otros factores, ¿se erosionará más un relieve con abundante vegetación u otro sin ella? Justifica la respuesta.

19 El relieve terrestre y su modelado Actividades (I) Soluciones La fana de Xeinestaza (Tineo)

20 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? Factores que condicionan la forma del relieve (I) DIVERSIDAD DE RELIEVES Tipo de roca incialClima Estructura de los materiales rocosos Antigüedad del relieveAcción antrópica

21 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? Factores que condicionan la forma del relieve (II) Resultado de la modelación del paisaje por un agente geológico (los glaciares) en rocas calizas El mismo tipo de roca se modela de forma diferente ante la acción de otro agente: las aguas de arroyada Suelo formado por depósitos de glaciar (antigua morrena) Modelado kárstico

22 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? Factores que condicionan la forma del relieve (III) Con un mismo clima, las rocas más duras producen sierras, las más blandas, depresiones rellenas de sedimentos procedentes de las sierras Suelos de aluvión (depósitos aluviales)

23 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? Factores que condicionan la forma del relieve (IV) Un mismo clima, pero diferentes tipos de rocas En las zonas de rocas menos resistentes a meteorización y erosión se producen depresiones (vegas, collaos) En las zonas de rocas más resistentes a meteorización y erosión se producen sierras, picos, cordales

24 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? Factores que condicionan la forma del relieve (V) La disposición tectónica de las rocas (pliegues, fallas) produce modelados diferentes en climas iguales (plataforma de abrasión en Zumaia) La acción antrópica produce modelados del paisaje (explotación de Narcea Gold Mines en Belmonte de Miranda), en muchas ocasiones catastróficos

25 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (I) Las arcillas son rocas blandas, fácilmente erosionables, impermeables La erosión de arcillas en zonas de clima árido produce bad-lands (barrancos, cárcavas) La erosión de arcillas en zonas de clíma húmedo produce relieves de formas suaves, que facilitan asentamientos humanos, es decir, acción antrópica Vegetación climácica (hayedo) Vegetación climácica desaparecida, sustituida por monocultivos sometidos a estrés

26 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? Actividades (II) 10(p. 167).-¿Podrían originarse bad-lands en una zona con vegetación abundante? ¿Por qué?

27 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (II) Relieves kársticos

28 Dolinas o duernas

29 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (III) Relieves kársticos Espacio formado por meteorización y erosión en antiguas diaclasas Diaclasas horizontales Erosión a favor de diaclasas verticales

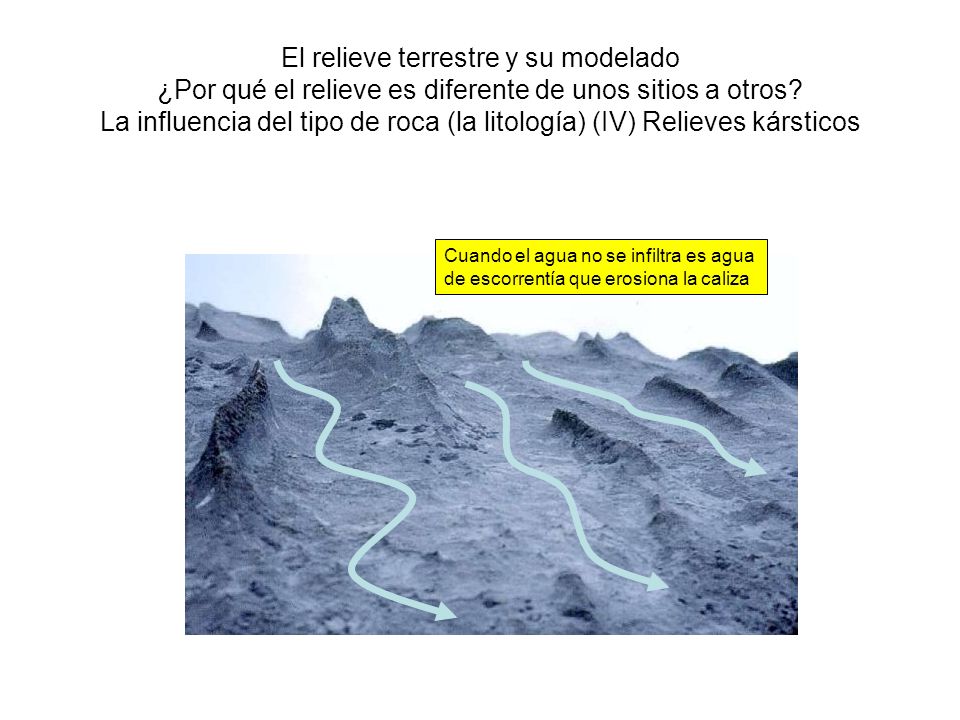

30 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (IV) Relieves kársticos Cuando el agua no se infiltra es agua de escorrentía que erosiona la caliza

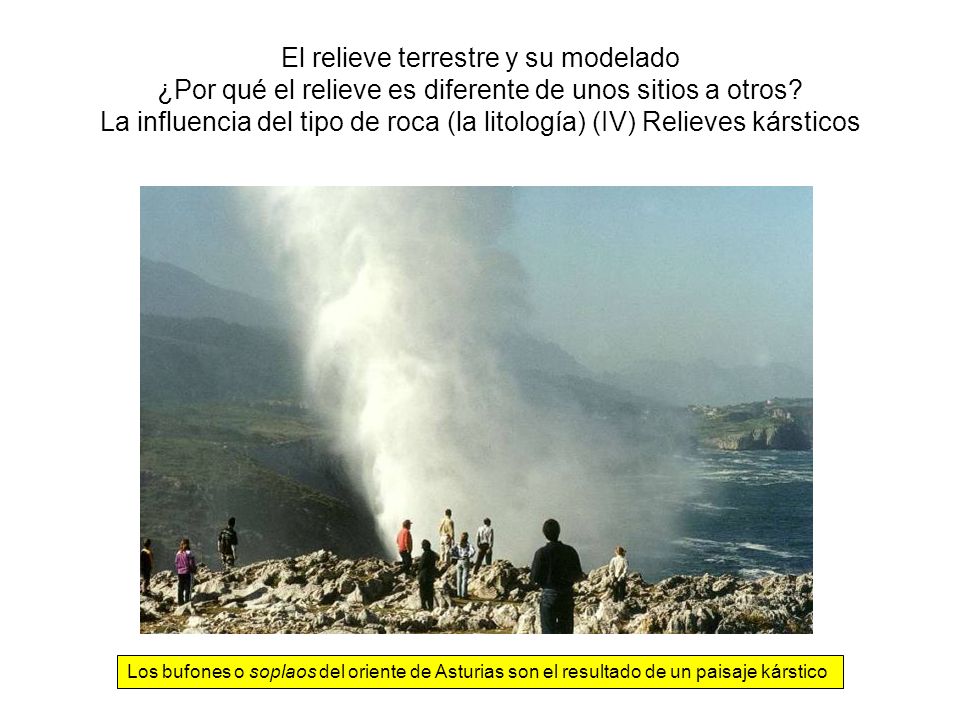

31 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (IV) Relieves kársticos Los bufones o soplaos del oriente de Asturias son el resultado de un paisaje kárstico

32 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (IV) Relieves kársticos Cañones como este del río Lobos (Burgos-Soria) son característicos de paisajes kársticos Roca caliza

33 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (IV) Relieves kársticos Cómo evoluciona el paisaje kárstico a lo largo del tiempo

34 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (IV) Relieve granítico El agua penetra en el macizo granítico a través de las diaclasas ortogonales, comenzando la meteorización química que afectará a determinados minerales de la roca (pero no al cuarzo) La meteorización es más intensa en las esquinas, ya que tienen más superficie expuesta al agua. Se originan así bloques redondeados característicos La erosión de la arena gruesa resultante entre los bloques (lehm) dejará los bloques redondeados apilados en fragmentoss de aspecto característico (berrocal)

35 El relieve terrestre y su modelado ¿Por qué el relieve es diferente de unos sitios a otros? La influencia del tipo de roca (la litología) (II) Relieve granítico Característicos bolos en un berrocal La Pedriza del Manzanares Las características piedras caballeras y su inestable equilibrio
