1 -wireless y salud- WIRELESS Y SALUD

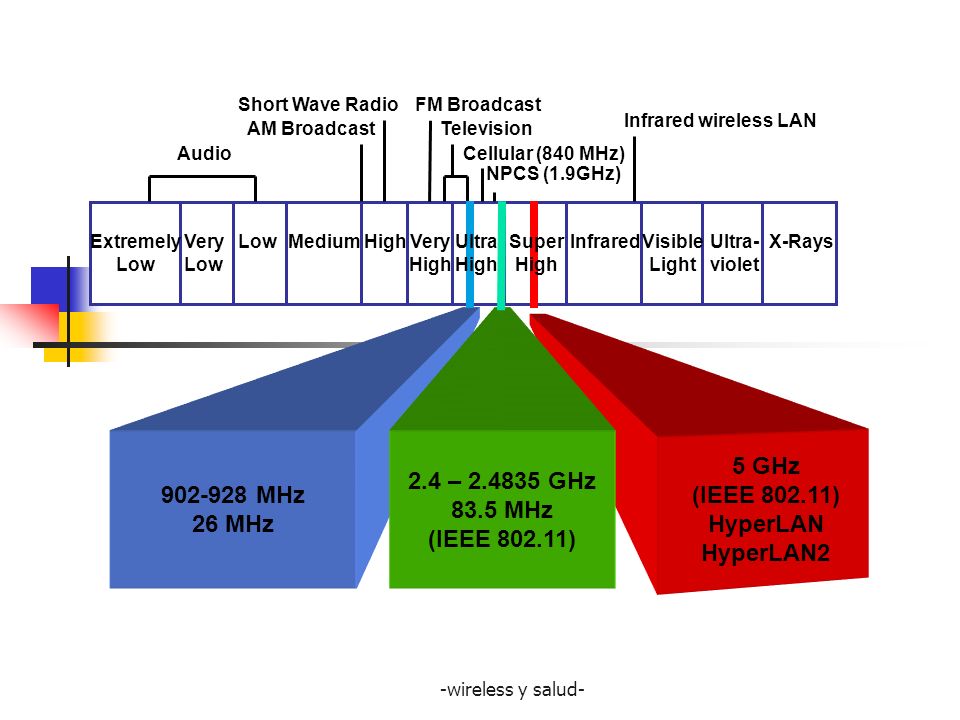

2 -wireless y salud- Extremely Low Very Low MediumHighVery High InfraredVisible Light Ultra- violet X-Rays Audio AM Broadcast Short Wave RadioFM Broadcast Television Infrared wireless LAN Cellular (840 MHz) NPCS (1.9GHz) MHz 26 MHz 5 GHz (IEEE ) HyperLAN HyperLAN2 2.4 – GHz 83.5 MHz (IEEE ) Ultra High Super High

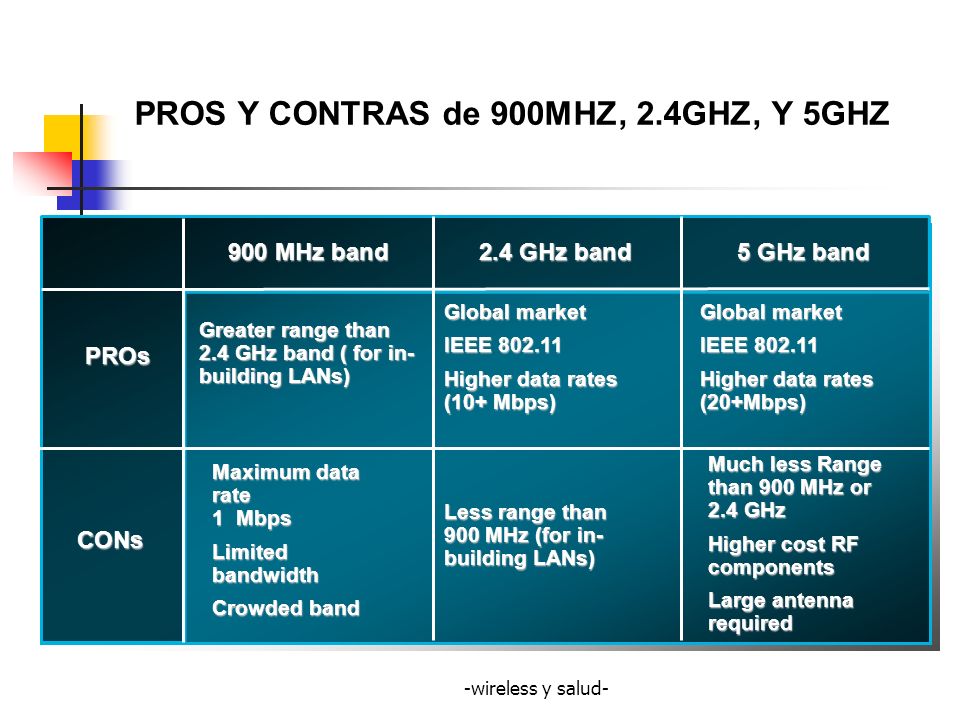

3 -wireless y salud- 900 MHz band 2.4 GHz band 5 GHz band PROs CONs Greater range than 2.4 GHz band ( for in- building LANs) Global market IEEE Higher data rates (10+ Mbps) Global market IEEE Higher data rates (20+Mbps) Less range than 900 MHz (for in- building LANs) Maximum data rate 1 Mbps Limited bandwidth Crowded band Much less Range than 900 MHz or 2.4 GHz Higher cost RF components Large antenna required PROS Y CONTRAS de 900MHZ, 2.4GHZ, Y 5GHZ

4 -wireless y salud- La finalidad de enviar datos con RF es enviarlos tan lejos como sea posible asi como con la mayor rapidez que se pueda. Los datos puedes ser transmitidos en una señal de dos maneras: 1. Utilizando mas espectro de frecuencia. 2. Con técnicas de modulación.

5 -wireless y salud- MAS INFORMACION EQUIVALE A MAYOR FRECUENCIA DE ESPECTRO USADA

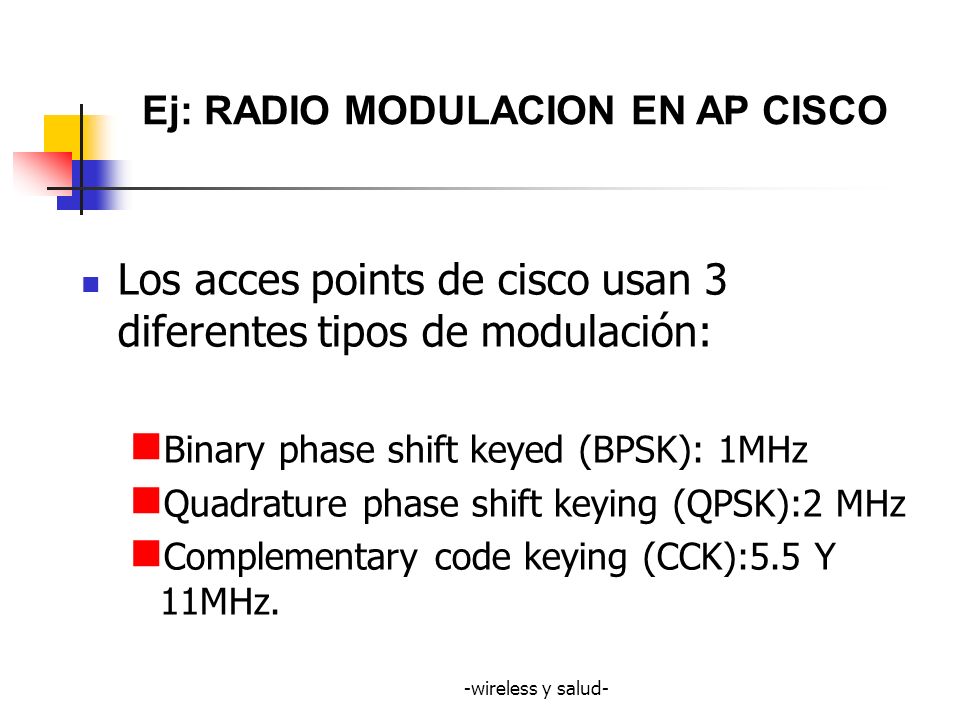

6 -wireless y salud- Los acces points de cisco usan 3 diferentes tipos de modulación: Binary phase shift keyed (BPSK): 1MHz Quadrature phase shift keying (QPSK):2 MHz Complementary code keying (CCK):5.5 Y 11MHz. Ej: RADIO MODULACION EN AP CISCO

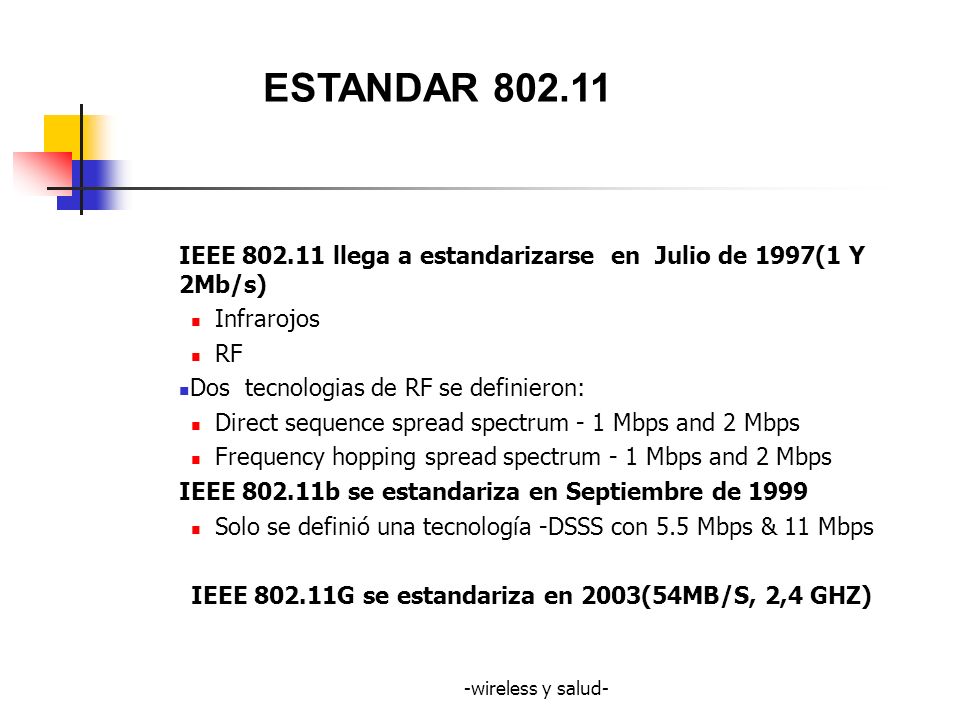

7 -wireless y salud- IEEE llega a estandarizarse en Julio de 1997(1 Y 2Mb/s) Infrarojos RF Dos tecnologias de RF se definieron: Direct sequence spread spectrum - 1 Mbps and 2 Mbps Frequency hopping spread spectrum - 1 Mbps and 2 Mbps IEEE b se estandariza en Septiembre de 1999 Solo se definió una tecnología -DSSS con 5.5 Mbps & 11 Mbps IEEE G se estandariza en 2003(54MB/S, 2,4 GHZ) ESTANDAR

8 -wireless y salud- Frequency not used 22 FREQUENCY TIME POWERPOWER GHz GHz 1 Mw Mhz 100 Mw Mhz 1 Ms 1 Sec Direct Sequence Frequency Hopping

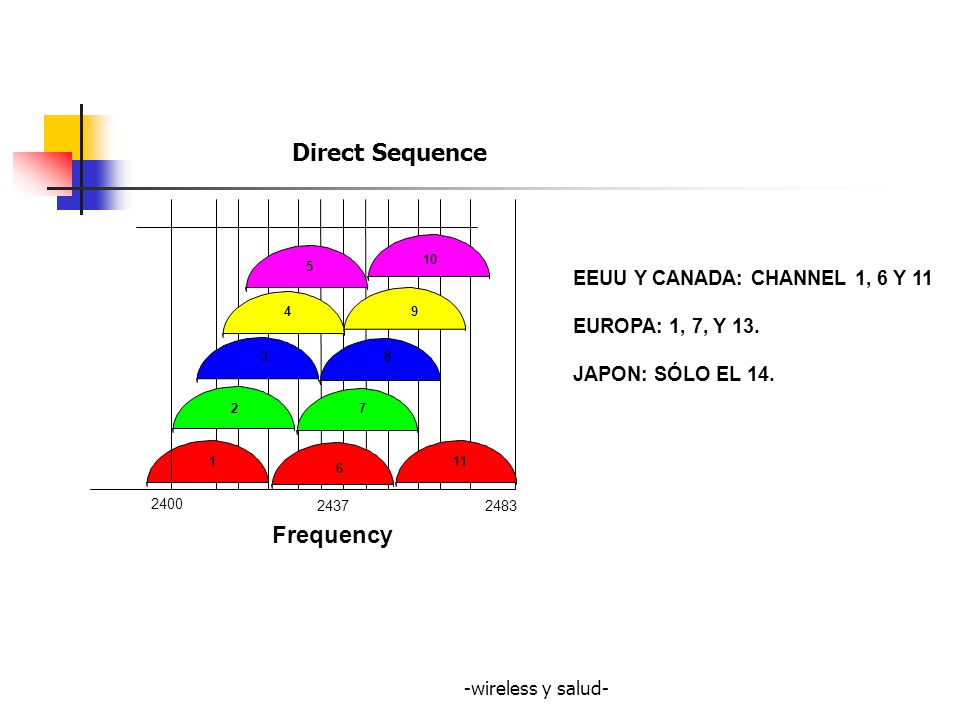

9 -wireless y salud Direct Sequence Frequency EEUU Y CANADA: CHANNEL 1, 6 Y 11 EUROPA: 1, 7, Y 13. JAPON: SÓLO EL 14.

10 -wireless y salud- Un total de 79 canales disponibles. Cambios de frecuencia (hops) al menos cada 0.4 segundos. Se requieren sincronización de saltos. Frequency GHz2.483 GHz Time Frequency Hopping

11 -wireless y salud- Time FH rodea la interferencia Los paquetes perdidos se retransmiten en el siguiente salto. Los datos deben ser decodificados de bits redundantes. Pueden moverse a otro canal para evitar la interferencia Frequency GHz GHz Direct Sequence Channel 11 Channel 1 Channel 6 Frequency GHz GHz Frequency Hopping

12 -wireless y salud- Blue = 11Mb Green = 11Mb Red = 11Mb Total Bandwidth=33Mb!!! ESCALABILIDAD CON DS

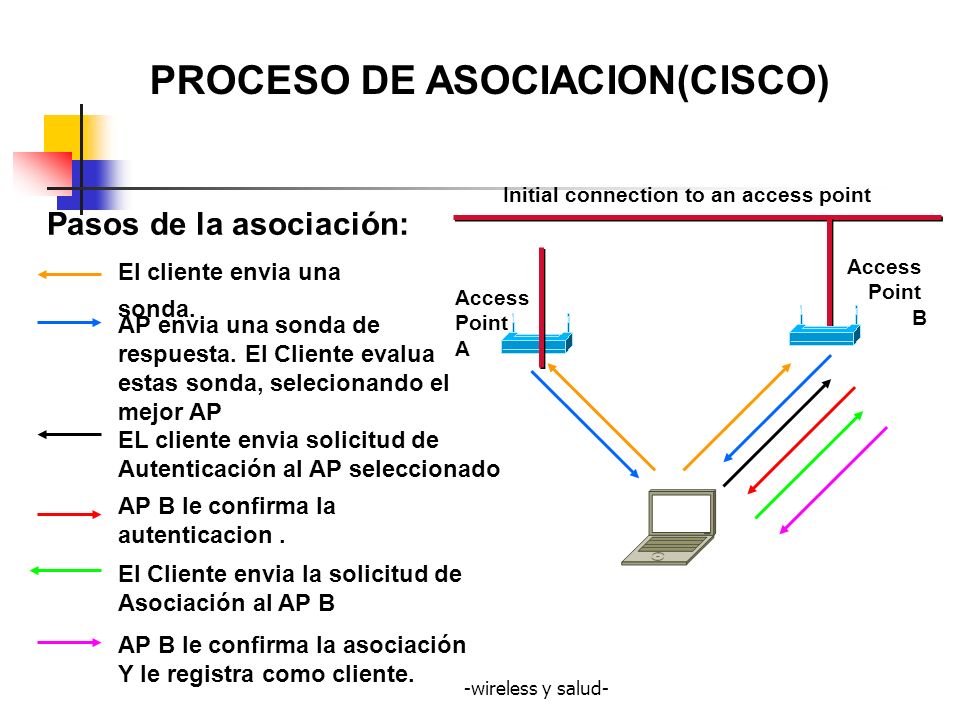

13 -wireless y salud- Access Point B Access Point A Initial connection to an access point Pasos de la asociación: AP envia una sonda de respuesta. El Cliente evalua estas sonda, selecionando el mejor AP El cliente envia una sonda. EL cliente envia solicitud de Autenticación al AP seleccionado AP B le confirma la autenticacion. El Cliente envia la solicitud de Asociación al AP B AP B le confirma la asociación Y le registra como cliente. PROCESO DE ASOCIACION(CISCO)

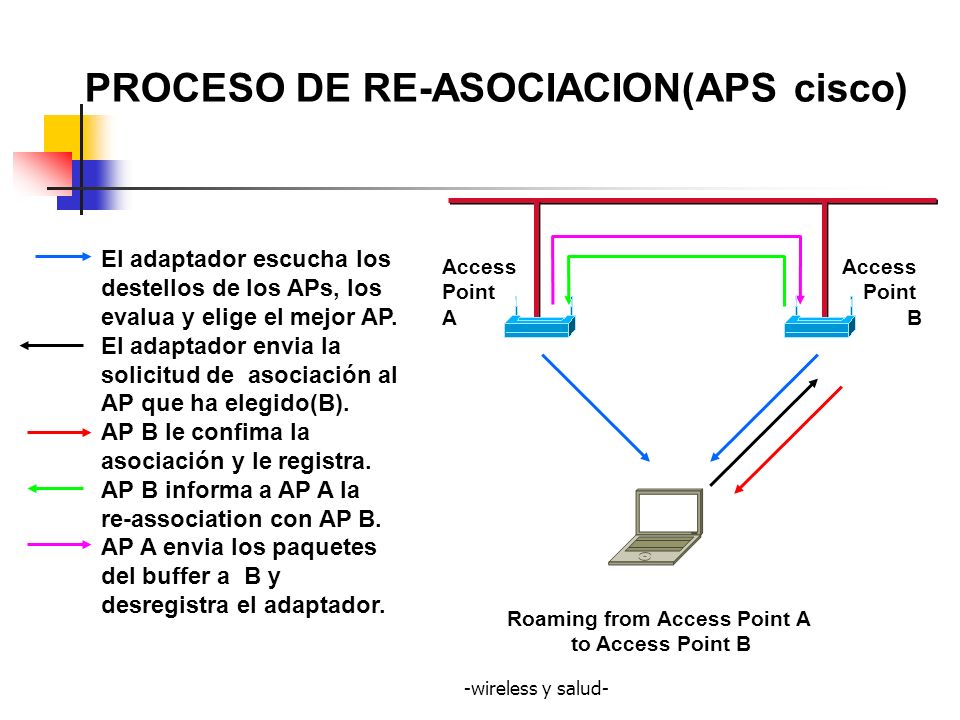

14 -wireless y salud- Roaming from Access Point A to Access Point B Access Point B Access Point A PROCESO DE RE-ASOCIACION(APS cisco) El adaptador escucha los destellos de los APs, los evalua y elige el mejor AP. El adaptador envia la solicitud de asociación al AP que ha elegido(B). AP B le confima la asociación y le registra. AP B informa a AP A la re-association con AP B. AP A envia los paquetes del buffer a B y desregistra el adaptador.

15 -wireless y salud- INTERFERENCIAS EXTERNAS: Bluetooth :interfiere con FHSS (usan la misma banda) menos con DSSS. Los hornos de microondas (funcionan a 2,4 GHz) interfieren con FHSS, a DSSS no le afectan. Otros dispositivos : teléfonos inalámbricos, mandos a distancia de puertas de garage, etc.) potencia demasiado baja para interferir con las WLANs INTERNAS: Rebotes de la propia señal

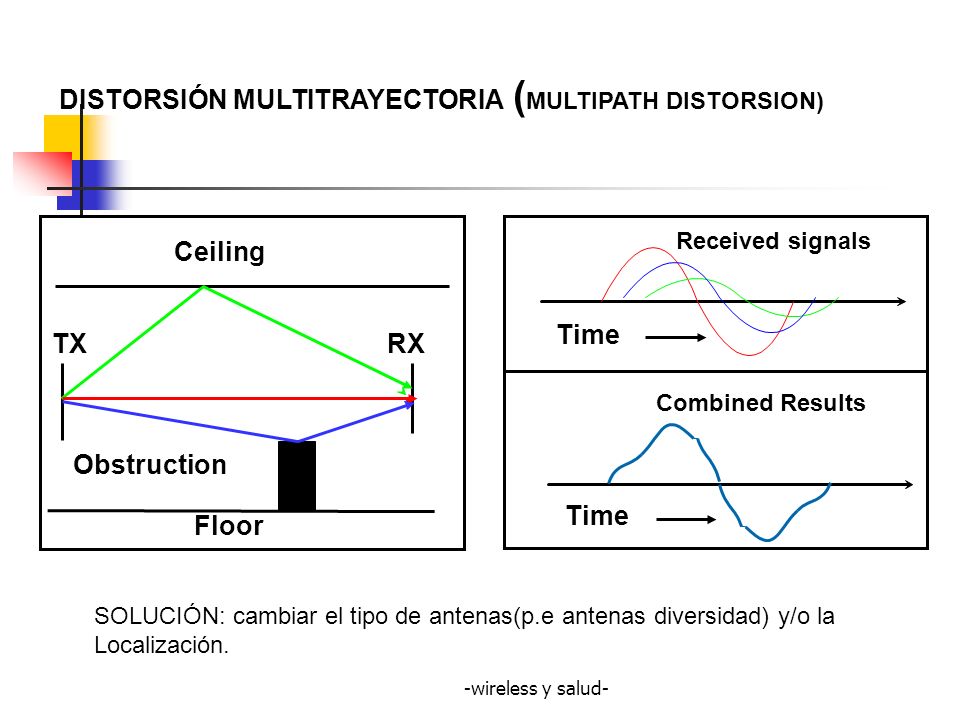

16 -wireless y salud- Ceiling Floor TXRX Obstruction Time Received signals Combined Results Time DISTORSIÓN MULTITRAYECTORIA ( MULTIPATH DISTORSION) SOLUCIÓN: cambiar el tipo de antenas(p.e antenas diversidad) y/o la Localización.

17 -wireless y salud- Las antenas duales basicamente lo que hacen es que si una antena no puede captar la señal, la otra si que lo puede hacer, consiguiento grandes ventajas en medios con obstaculos. TX Obstacle

18 -wireless y salud- LO QUE DICE LA ORGANIZACION MUNDIAL DE LA SALUD Proyecto internacional CEM en Todas las evaluaciones de riesgo a la salud serán completadas en Objetivos: 1. Dar una respuesta internacional coordinada a las preocupaciones acerca de posibles efectos en la salud debido a la exposición a CEM. 2. Evaluar la literatura científica y hacer reportes de estado referentes a los efectos sobre la salud. 3. Identificar vacíos en el conocimiento necesitando mayor investigación para hacer mejores evaluaciones de los riesgos en la salud. 4. Fomentar programas de investigación focalizados y de alta calidad. 5. Incorporar resultados de investigación en las monografías de Criterio de Salud Ambiental de la OMS (WHO´s Enviromental Health Criteria) donde se realizarán evaluaciones formales sobre riesgos en la salud debido a la exposición a CEM.

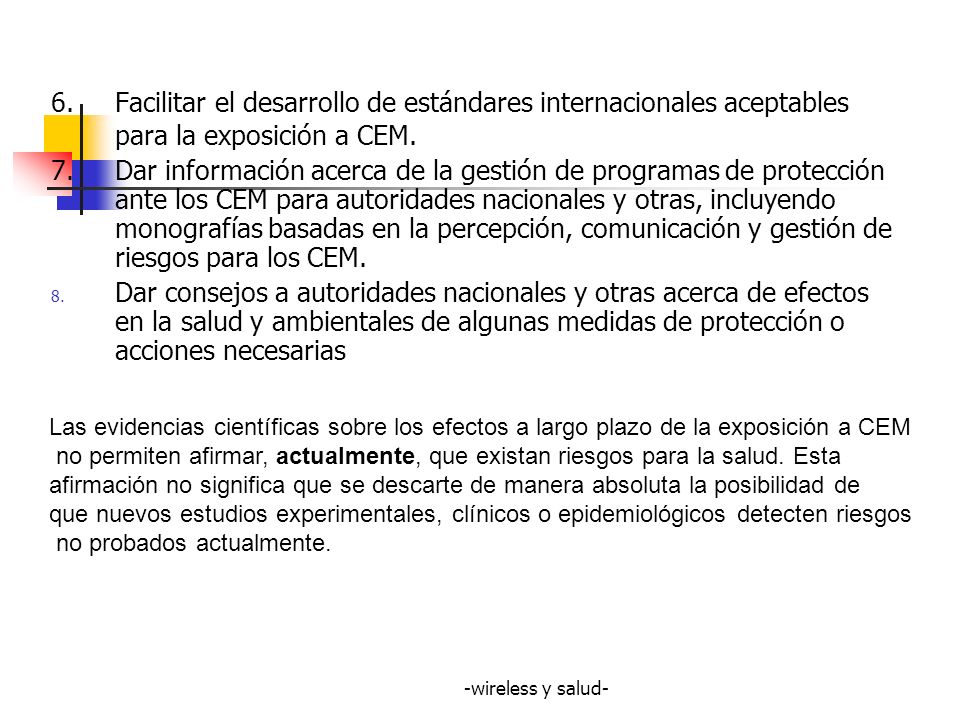

19 -wireless y salud- 6.Facilitar el desarrollo de estándares internacionales aceptables para la exposición a CEM. 7.Dar información acerca de la gestión de programas de protección ante los CEM para autoridades nacionales y otras, incluyendo monografías basadas en la percepción, comunicación y gestión de riesgos para los CEM. 8. Dar consejos a autoridades nacionales y otras acerca de efectos en la salud y ambientales de algunas medidas de protección o acciones necesarias Las evidencias científicas sobre los efectos a largo plazo de la exposición a CEM no permiten afirmar, actualmente, que existan riesgos para la salud. Esta afirmación no significa que se descarte de manera absoluta la posibilidad de que nuevos estudios experimentales, clínicos o epidemiológicos detecten riesgos no probados actualmente.

20 -wireless y salud- Casos: Health Dangers from Electromagnetic Radiation confirmed in Californian research. Estudio que costo 2 millones de dolares publicado en Relación significativa entre radiaciones EM y cancer de cerebro y leucemia en ratas. Segun Dr cherry: Evidencias de la existencia de enfermedades neuromotrices, leucemia en la niñez, cancer de cerebro y abortos relacionados con radiaciones EM. Cell-using teens heading for early senility Salfrod y su grupo probaron tras 15 años de investigación que las radiación podía abrir la barrera sanguínea del cerebro permitiendo a un proteína llamada albúmina que se introdujera dentro del cerebro. Nerve Cell Damage in Mammalian Brain after Exposure to Microwaves from GSM Mobile Phones

21 -wireless y salud- The Microwave Syndrome: A Preliminary Study in Spain Enrique A. Navarro 1, Jaume Segura 1, Manuel Portolés 2, and Claudio Gómez-Perretta de Mateo 2 Estudio realizado en murcia en la vecindad de una estación base telefónica que trabajan con DCS-1800 MHz y publicado en octubre del Sondeos cerca de las casas donde se encontraba la estación, experimentaban Síntomas como perturbaciones del sueño, encefálicas, nauseas, depresión, etc. A estos sintomas le denominaron sindrome del microondas o sintomas de Radiofrecuencia. INFLUENCIA DE LOS CAMPOS RF EN LA EXPRESION DE LASPROTEINAS DEL ESTRESS 2006?
