1 FANNY CONSUELO SARMIENTO CAMARGO WIFI WIRELESS WIMAX INGENIERIA DE LAS TELECOMUNICACIONES

2 FANNY CONSUELO SARMIENTO CAMARGO OBJETIVOS Identificar y Conocer la tecnología WIFI Identificar la Tecnología WIRELESS Identificar, conocer la tecnología WiMAX

3 FANNY CONSUELO SARMIENTO CAMARGO El es una red local inalámbrica que usa la transmisión por radio en la banda de 2.4 GHz, o infrarroja, con regímenes binarios de 1 a 2 Mbit/s. El método de acceso al medio MAC (Medium Access Mechanism) es mediante escucha pero sin detección de colisión, CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance).una redmétodoAccess La dificultad en detectar la portadora en el acceso WLAN consiste básicamente en que la tecnología utilizada es Spread-Spectrum y con acceso por división de código (CDMA), lo que conlleva a que el medio radioeléctrico es compartido, ya sea por secuencia directa DSSS o por saltos de frecuencia en FHSS. El acceso por código CDMA implica que pueden coexistir dos señales en el mismo espectro utilizando códigos diferentes, y eso para un receptor de radio implicara que detectaría la portadora inclusive con señales distintas de las de la propia red WLAN. Hay que mencionar que la banda de 2,4 GHz está reglamentada como banda de acceso publica y en ella funcionan gran cantidad de sistemas, entre los que se incluyen los teléfonos inalámbricos Bluetooth.código sistemas ORIGEN DE WIFI

4 FANNY CONSUELO SARMIENTO CAMARGO En el año 1999, se aprobó el estándar b, una extensión del para WLAN empresariales, con una velocidad de 11 Mbit/s y un alcance de 100 metros, que al igual que Bluetooth y Home RF, también emplea la banda de ISM de 2,4 GHz, pero en lugar de una simple modulación de radio digital y salto de frecuencia (FH/Frequency Hopping), utiliza una la modulación linear compleja (DSSS). Permite mayor velocidad, pero presenta una menor seguridad, y el alcance puede llegar a los 100 metros, suficientes para un entorno de oficina o residencial.seguridadoficina En el año 2003 en el estándar g, compatible con el b, capaz de alcanzar una velocidad doble, es decir hasta 22 Mbit/s o llegar, incluso a 54 Mbit/s, para competir con los otros estándares que prometen velocidades mucho más elevadas pero que son incompatibles con los equipos b ya instalados, aunque pueden coexistir en el mismo entorno debido a que las bandas de frecuencias que emplean son distintas. Por extensión, también se le llama Wi-Fi. ORIGEN DE WIFI

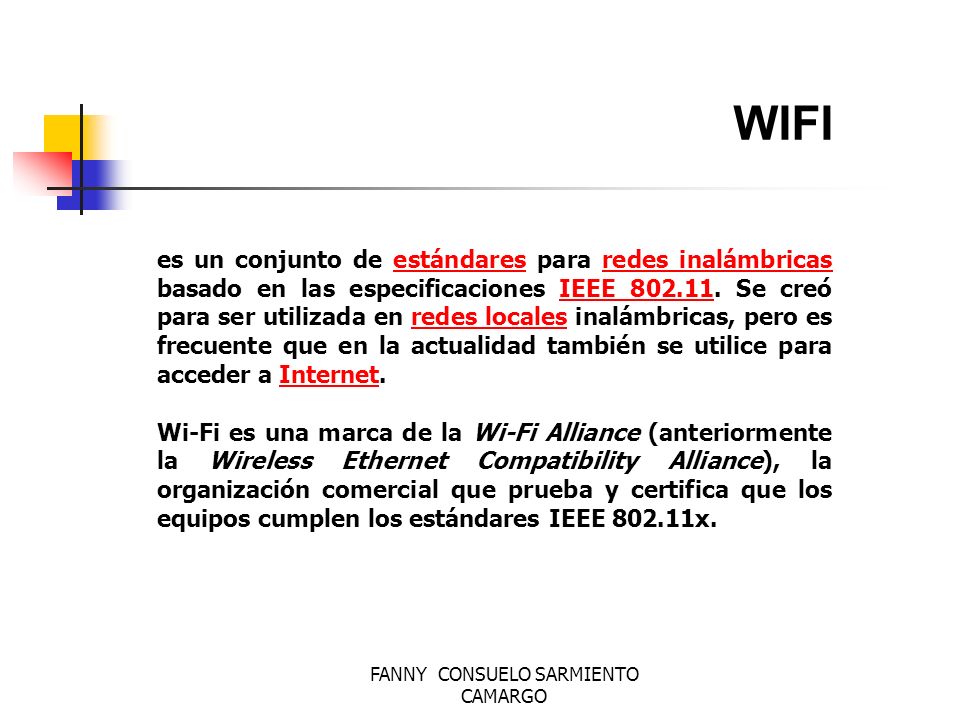

5 FANNY CONSUELO SARMIENTO CAMARGO WIFI es un conjunto de estándares para redes inalámbricas basado en las especificaciones IEEE Se creó para ser utilizada en redes locales inalámbricas, pero es frecuente que en la actualidad también se utilice para acceder a Internet.estándaresredes inalámbricasIEEE redes localesInternet Wi-Fi es una marca de la Wi-Fi Alliance (anteriormente la Wireless Ethernet Compatibility Alliance), la organización comercial que prueba y certifica que los equipos cumplen los estándares IEEE x.

6 FANNY CONSUELO SARMIENTO CAMARGO WIFI los líderes de la industria inalámbrica (3Com, Aironet, Lucent, Nokia, etc.) crean la WECA (Wireless Ethernet Compatibility Alliance), una alianza para la Compatibilidad Ethernet Inalámbrica, cuya misión es la de certificar la interfuncionalidad y compatibilidad de los productos de redes inalámbricas b y promover este estándar para la empresa y el hogar. Para indicar la compatibilidad entre dispositivos inalámbricos, tarjetas de red o puntos de acceso de cualquier fabricantes, se les incorpora el logo "Wi-Fi" (estándar de Fidelidad Inalámbrica), y así los equipos con esta marca, soportada por más de 150 empresas, se pueden incorporar en las redes sin ningún problema, siendo incluso posible la incorporación de terminales telefónicos Wi-Fi a estas redes para establecer llamadas de voz.Ethernet misiónla empresatarjetasmarca

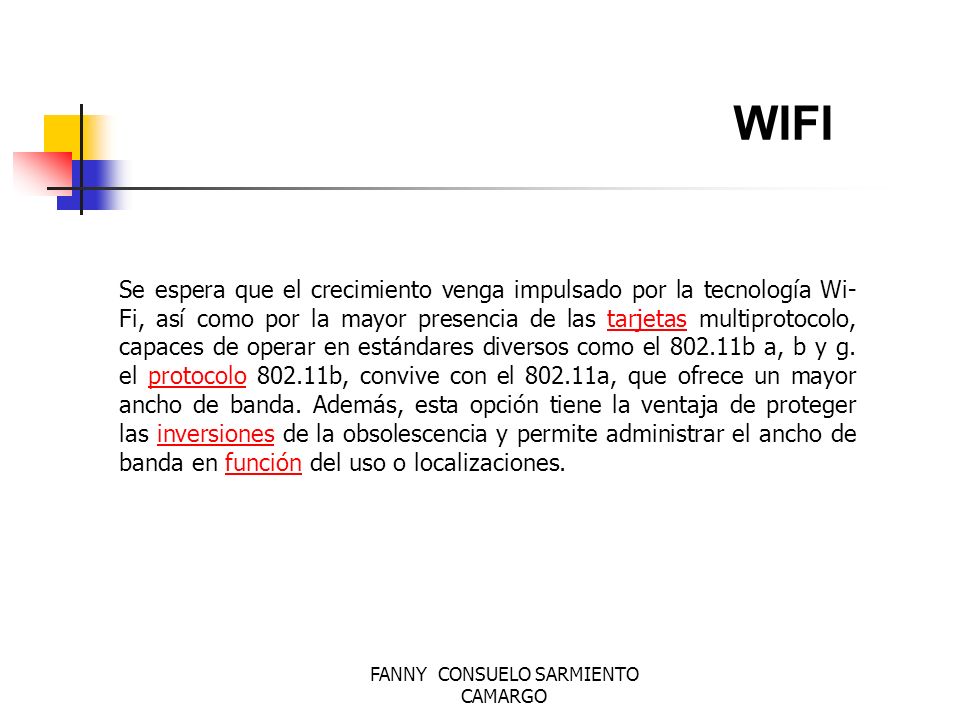

7 FANNY CONSUELO SARMIENTO CAMARGO WIFI Se espera que el crecimiento venga impulsado por la tecnología Wi- Fi, así como por la mayor presencia de las tarjetas multiprotocolo, capaces de operar en estándares diversos como el b a, b y g. el protocolo b, convive con el a, que ofrece un mayor ancho de banda. Además, esta opción tiene la ventaja de proteger las inversiones de la obsolescencia y permite administrar el ancho de banda en función del uso o localizaciones.tarjetasprotocoloinversionesfunción

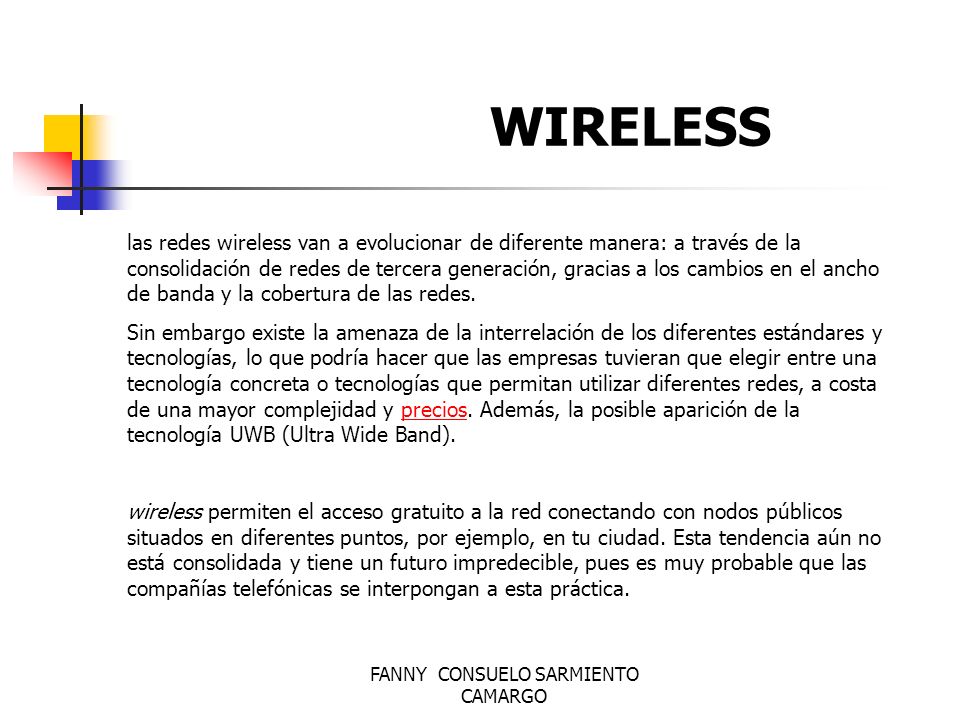

8 FANNY CONSUELO SARMIENTO CAMARGO WIRELESS las redes wireless van a evolucionar de diferente manera: a través de la consolidación de redes de tercera generación, gracias a los cambios en el ancho de banda y la cobertura de las redes. Sin embargo existe la amenaza de la interrelación de los diferentes estándares y tecnologías, lo que podría hacer que las empresas tuvieran que elegir entre una tecnología concreta o tecnologías que permitan utilizar diferentes redes, a costa de una mayor complejidad y precios. Además, la posible aparición de la tecnología UWB (Ultra Wide Band).precios wireless permiten el acceso gratuito a la red conectando con nodos públicos situados en diferentes puntos, por ejemplo, en tu ciudad. Esta tendencia aún no está consolidada y tiene un futuro impredecible, pues es muy probable que las compañías telefónicas se interpongan a esta práctica.

9 FANNY CONSUELO SARMIENTO CAMARGO

10 WiMAX WiMAX son las siglas de 'Worldwide Interoperability for Microwave Access', y es la marca que certifica que un producto está conforme con los estándares de acceso inalámbrico 'IEEE '. Estos estándares permitirán conexiones de velocidades similares al ADSL o al cablemódem, sin cables, y hasta una distancia de km. Este nuevo estándar será compatible con otros anteriores, como el de Wi-Fi (IEEE ).

11 FANNY CONSUELO SARMIENTO CAMARGO es una especificación para redes metropolitanas inalámbricas (WMAN) de banda ancha, que está siendo desarrollado y promovido por el grupo de la industria WiMAX (Worldwide Interoperaability for Microwave Access), cuyo dos miembros más representativos son Intel y Nokia. Como sucedió con la marca Wi-Fi, que garantiza la interoperabilidad entre distintos equipos la etiqueta WiMAX se asociará globalmente con el propio nombre del estándar.redesbanda anchagrupoindustria marca El hecho de que WiMAX no sea todavía una tecnología de consumo ha permitido que el estándar se desarrolle conforme a un ciclo bien establecido, lo que es garantía de su estabilidad y de cumplimiento con la especificaciones, como es garantía de su estabilidad.tecnología consumo

12 FANNY CONSUELO SARMIENTO CAMARGO WiMAX

13 FANNY CONSUELO SARMIENTO CAMARGO WiMAX en marzo de 2003, se ratificó una nueva versión, el a, y fue entonces cuando WiMAX, como una tecnología de banda ancha inalámbrica, empezó a cobrar relevancia. También se pensó para enlaces fijos, pero llega a extender el rango alcanzado desde 40 a 70 kilómetros, operando en la banda de 2 a 11 GHz, parte del cual es de uso común y no requiere licencia para su operación. Es válido para topologías punto a multipunto y, opcionalmente, para redes en malla, y no requiere línea de visión directa. Emplea las bandas de 3,5 GHz y 10,5 GHZ, válidas internacionalmente, Un aspecto importante del estándar x es que define un nivel MAC (Media Acces Layer) que soporta múltiples enlaces físicos (PHY). Esto es esencial para que los fabricantes de equipos puedan diferenciar sus productos y ofrecer soluciones adaptadas a diferentes entornos de uso.tecnologíabanda ancha topologíasredesproductos soluciones

14 FANNY CONSUELO SARMIENTO CAMARGO a802.16e Espectro GHz< 11 GHz< 6 GHz Funcionamie nto Solo con visión directaSin visión directa (NLOS) Tasa de bit Mbit/s con canales de 28 MHz Hasta 75 Mbit/s con canales de 20 MHz Hasta 15 Mbit/s con canales de 5 MHz Modulación QPSK, 16QAM y 64 QAM OFDM con 256 subportadoras QPSK, 16QAM, 64QAM Igual que a MovilidadSistema fijo Movilidad pedestre Anchos de banda 20, 25 y 28 MHz Seleccionables entre 1,25 y 20 MHz Igual que a con los canales de subida para ahorrar potencia Radio de celda típico km aprox km aprox. (alcance máximo de unos 50 km) km aprox. Características de WIMAX

15 FANNY CONSUELO SARMIENTO CAMARGO Características El estándar puede alcanzar una velocidad de comunicación de más de 100 Mbit/s en un canal con un ancho de banda de 28 MHz (en la banda de 10 a 66 GHz), mientras que el a puede llegar a los 70 Mbit/s, operando en un rango de frecuencias más bajo (<11 GHz). velocidadcomunicación

16 FANNY CONSUELO SARMIENTO CAMARGO Características Comparativas WiMAX Wi-Fi Mobile-Fi UMTS y cdma2000 Velocidad124 Mbit/s11-54 Mbit/s16 Mbit/s2 Mbit/s Cobertura40-70 km300 m20 km10 km LicenciaSi/NoNoSi VentajasVelocidad y AlcanceVelocidad y PrecioVelocidad y Movilidad Rango y Movilidad DesventajasInterferencias?Bajo alcancePrecio altoLento y caro

17 FANNY CONSUELO SARMIENTO CAMARGO Gracias
