TALLER PREVENCION DE RIESGOS EN EL USO DE ANDAMIOS.

Presentación del tema: "TALLER PREVENCION DE RIESGOS EN EL USO DE ANDAMIOS."— Transcripción de la presentación:

1 TALLER PREVENCION DE RIESGOS EN EL USO DE ANDAMIOS.

2 ANDAMIO METALICO TUBULAR.
Es aquel cuya estructura está conformada por tubos metálicos automontantes en los cuales se sustentan las plataformas de trabajo para operarios, materiales y herramientas.

3 ANDAMIO METALICO TUBULAR. PREVENCION DE CAIDAS A DISTINTO NIVEL.
Montar el andamio siguiendo las instrucciones del fabricante. Los niveles de las plataformas serán coherentes con los trabajos a realizar. Los trabajadores deben ser informados sobre: Los accesos previstos para el andamio. La prohibición de anular o quitar cualquier elemento del andamio.

4 ANDAMIO METALICO TUBULAR. PREVENCION DE CAIDAS A DISTINTO NIVEL.
Todas las plataformas de trabajo deben tener barandillas en todo su perímetro. Estas barandillas deben ser: Resistentes y rígidas. De 0, 90 m de altura la superior. De 0, 45 m la intermedia. Las plataformas de trabajo, deberan: Ser integradas en la estructura del andamio o tener un ancho de 0,60 m. Estar fijadas a la estructura.

5 ANDAMIO METALICO TUBULAR. PREVENCION DE CAIDAS A DISTINTO NIVEL.
Proteger los espacios en las plataformas con barandillas. Subir y bajar de los andamios por los accesos previstos; nunca por su propia estructura. Utilizar cinturón de seguridad anticaída tipo arnés para : Los trabajos de montaje, desmontaje, Cambio de plataformas, etc. Trabajos puntuales fuera de las plataformas.

6 ANDAMIO METALICO TUBULAR
ANDAMIO METALICO TUBULAR. PREVENCION DE CAIDAS POR DESPLOME O DERRUMBE DEL ANDAMIO. Si el andamio supera las tres plantas debe ser calculado por un ingeniero. Las necesidades de cálculo y el procedimiento a seguir deben ser planteados por el fabricante.

7 ANDAMIO METALICO TUBULAR
ANDAMIO METALICO TUBULAR. PREVENCION DE CAIDAS POR DESPLOME O DERRUMBE DEL ANDAMIO. Se procura un apoyo firme en el suelo: Comprobando la naturaleza del mismo. Utilizando durmientes de madera o bases de hormigón. Las inspecciones se realizan: Periódicamente. Después de una larga inactividad. Después de fuertes lluvias, viento, etc.

8 ANDAMIO METALICO TUBULAR
ANDAMIO METALICO TUBULAR. PREVENCION DE CAIDAS POR DESPLOME O DERRUMBE DEL ANDAMIO. No sobrecargar las plataformas. Sustituir los elementos del andamio que hayan sufrido algún daño. Las manipulaciones deben hacerse por una persona competente. Si se ocupan aceras, proteger y encauzar la circulación de peatones. Proteger el andamio contra impactos de vehículos. Eliminar los anclajes de forma descendente.

9 ANDAMIO METALICO TUBULAR. CAIDA DE OBJETOS DESPRENDIDOS.
Realizar los acopios de manera ordenada y en los lugares previstos. Mantener las herramientas en los cinturones, portaherramientas o en cajas. Todas las plataformas se protegerán con rodapié. Colocar redes, marquesinas, etc. En las zonas de peligro. No trabajar en niveles inferiores sin tomar medidas para evitar la caída de objetos.

10 ANDAMIO METALICO TUBULAR. PREVENCION DE CONTACTOS ELECTRICOS.
Las máquinas y herramientas deberán estar protegidas contra contactos mediante toma de tierra y disyuntor diferencial de 0,03a o protecciones similares. No aproximar el andamio a menos de 5 m de una línea eléctrica aérea: desviar o aislar la línea. No trabajar a menos de 5 m. de una línea eléctrica aérea; suspender el trabajo hasta recibir órdenes del jefe de los trabajos.

11 ANDAMIO METALICO TUBULAR. PREVENCION DE CONTACTOS ELECTRICOS.
Todo trabajador será informado de estas normas contra contactos eléctricos. Utilizar los equipos de protección personal adecuados: Guantes dieléctricos. Casco de seguridad dieléctrico. Calzado de seguridad con suela aislante.

12 ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CAIDAS A DISTINTO NIVEL.
Las plataformas de trabajo: Ancho mínimo = 0, 60 m Cubren toda la superficie y están firmemente sujetas. Son metálicas o de madera. Están en perfecto estado (sin mermas). Limitadas por una barandilla sólida de 0,90 m de altura.

13 ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CAIDAS A DISTINTO NIVEL.
Tener en cuenta el acceso a la plataforma (espacio de 0,50m en la barandilla). Se prohibe el uso de andamios de borriquetas (doble pie derecho) sobre las plataformas. Utilizar calzado de seguridad con suela antideslizante. Utilizar cinturon de seguridad para trabajar sobre andamios a más de 2 m de altura. Tender cables de seguridad anclados a “puntos fuertes” para anclar el cinturón.

14 ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CAIDAS AL MISMO NIVEL.
Mantener libres de obstáculos las plataformas. No hacer pastas directamente sobre las plataformas. No realizar movimientos bruscos. Los tablones del piso del andamio deben estar unidos entre sí. Utilizar calzado de seguridad con suela antideslizante.

15 ANDAMIOS O PLATAFORMAS MOVILES
ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CAIDAS POR DESPLOME O DERRUMBE DEL ANDAMIO. Montar barras de seguridad horizontales en diagonal. Arrastrar el andamio con rigidizadores inmovilizadores. Distribuir uniformemente los materiales sobre las plataformas. Para izar las cargas, usar poleas debidamente ancladas.

16 ANDAMIOS O PLATAFORMAS MOVILES
ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CAIDAS POR DESPLOME O DERRUMBE DEL ANDAMIO. No eliminar nunca elementos estructurales o de seguridad del andamio. La altura máxima de un castillete con ruedas (sin arriostrar a elemento externo) será como máximo de 4,5 veces el lado menor.

17 ANDAMIOS O PLATAFORMAS MOVILES
ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE DESPLAZAMIENTOS INCONTROLADOS DEL ANDAMIO. No realizar trabajos en zonas cercanas a la base. No trabajar en el exterior en días de fuertes vientos. No transportar personas o materiales sobre el andamio en los cambios de posición. Colocar los frenos antirrodadura antes de subir a la superficie del andamio. Colocar los andamios de ruedas sobre una superficie resistente y firme o colocar entablados de reparto.

18 ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CONTACTOS ELECTRICOS.
Las instalaciones eléctricas estarán localizadas, verificadas y señalizadas. Ningún elemento del andamio estará cerca de líneas eléctricas. Si hay líneas eléctricas en la zona de trabajo, solicitar el corte de tensión. Adoptar las medidas necesarias para evitar contactos accidentales.

19 ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CONTACTOS ELECTRICOS.
Las herramientas eléctricas deben tener doble aislamiento o toma de tierra. Utilizar: Guantes de protección ante contactos eléctricos. Calzado de seguridad con suela aislante.

20 ANDAMIOS O PLATAFORMAS MOVILES. PREVENCION DE CAIDA DE MATERIALES.
No lanzar materiales, herramientas y otros objetos directamente; la evacuación y el izado se realizan en el interior de cubos. Si existe riesgo de caída de materiales incandescentes (productos de soldadura o corte), señalizar la zona afectada y retirar los materiales inflamables. Utilizar cascos de seguridad.

21 NORMAS VIGENTES. NCh 997. Of1999: Andamios – Terminología y Clasificación. NCh 998. Of1999: Andamios – Requisitos Generales de Seguridad. NCh 999.Of1999: Andamios de madera de doble pie derecho – Requisitos. NCh 2501/1.Of 2000: Andamios Metálicos Modulares Prefabricados Parte 1 : Requisitos Generales. NCh 2501/2.Of 2000: Andamios Metálicos Modulares Prefabricados Parte 2 : Requisitos Estructurales.

22 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Armado y desarme: Se debe armar y desarmar por etapas. Es un trabajo con riesgo, debe ser ejecutado sólo por personas técnicamente capacitadas, y aptas física y síquicamente. Se deben utilizar cinturones de seguridad, afianzados independientemente del andamio. Se debe señalizar la prohibición de uso de andamio y circulación mientras se ejecute el armado.

23 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Elementos constituyentes: Las fijaciones deben ser firmes y capaces de transmitir las cargas al terreno y/o edificio. Las bases (pies derechos) deben estar niveladas, alineadas, aplomadas y arriostradas para impedir inclinaciones y desplazamientos. Plataformas con ancho mínimo de 70 cm. y deben cubrir por lo menos el 90% de la luz de los travesaños. Las superficies de trabajo deben traslaparse longitudinalmente sobre los travesaños 0.20m o bien deben fijarse para evitar desplazamientos.

24 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Elementos constituyentes: Las superficies de trabajo de las plataformas deben ser antideslizante. Debe disponerse de elementos que permitan fácil acceso y evacuación (ej. escalas, etc.). En todas las plataformas de trabajo ubicadas a una altura sup mts., deben colocarse barandas protectoras y rodapiés adosados a todos los costados expuestos. barandas rodapiés

25 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Elementos constituyentes: Son 2 barandas, una superior a una altura de 100 cm. Sobre la superficie de trabajo y una intermedia a la mitad de la altura. Los rodapiés deben tener una sección mayor a 25mm x 125mm apoyada de canto sobre la plataforma de trabajo. barandas rodapiés

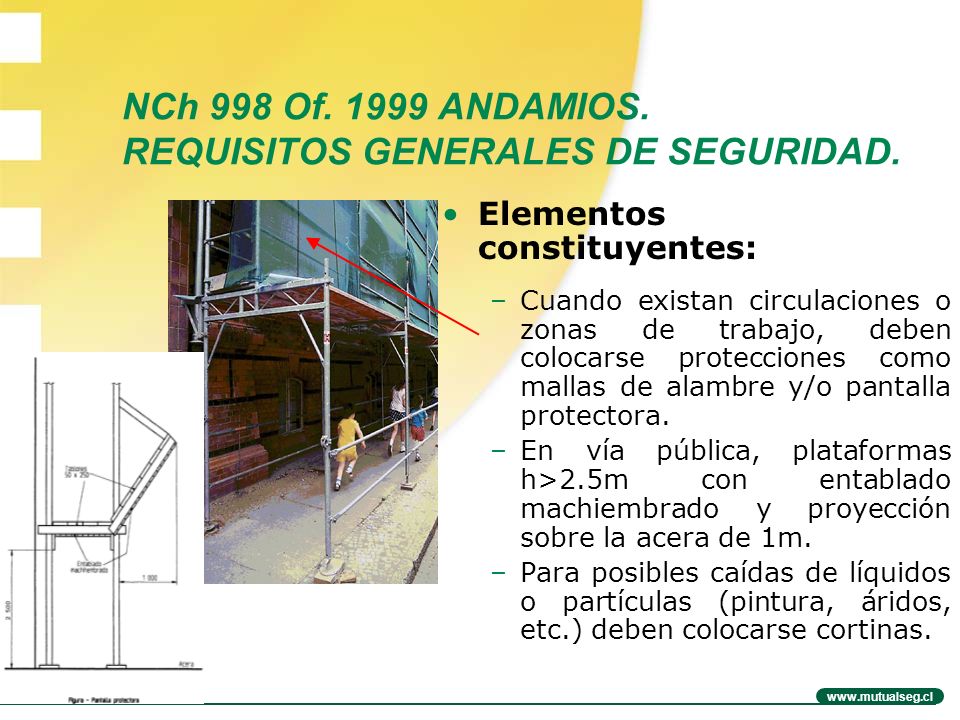

26 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Elementos constituyentes: Cuando existan circulaciones o zonas de trabajo, deben colocarse protecciones como mallas de alambre y/o pantalla protectora. En vía pública, plataformas h>2.5m con entablado machiembrado y proyección sobre la acera de 1m. Para posibles caídas de líquidos o partículas (pintura, áridos, etc.) deben colocarse cortinas.

27 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Inspección: Todo andamio se debe inspeccionar a fin de verificar el cumplimiento de esta norma, antes de su uso. La empresa debe designar al profesional responsable de esta inspección quien debe dejar constancia de ella en el libro de obra.

28 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Inspección: Además, se deben efectuar inspecciones programadas por personal especializado periódicamente. Deben realizarse inspecciones especiales después de: Lluvias, nevazones o heladas. Movimiento sísmico. Interrupción prolongada.

29 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Uso: Un andamio se debe poner en uso cuando se encuentre completamente armado y recibido por el profesional responsable. En el uso de un andamio deben respetarse: los reglamentos de seguridad que exige la empresa y el uso de Elementos de Protección Personal, además, prohibición de cometer acciones subestándares.

30 NCh 998 Of. 1999 ANDAMIOS. REQUISITOS GENERALES DE SEGURIDAD.
Uso: No se debe permitir trabajar o circular durante tempestades o vientos fuertes. No se permite la acumulación de materiales, herramientas o deshechos. Debe realizarse una limpieza total al final de cada día de trabajo.

31 CASOS PRACTICOS DE ANALISIS.
Utilice siempre los remaches especificados, para fijar tubos metálicos en el andamio. Nunca utilice alambres u otros tipos de materiales para la unión de tubos metálicos. Así disminuirá las probabilidades que este se desarme.

32 CASOS PRACTICOS DE ANALISIS.
Asegure siempre las plataformas de los andamios con sus correspondientes pasadores, con el fin de evitar de que estos queden móviles o sueltos al momento de realizar algún tipo de actividad.

33 CASOS PRACTICOS DE ANALISIS.
Los dispositivos de unión entre elementos desmontables deben ser eficaces y fáciles de comprobar. Deben permitir un fácil montaje y bloqueo (seguridad) que impida cualquier desunión accidental.

34 CASOS PRACTICOS DE ANALISIS.
Se recomienda que los dispositivos de unión se sitúen hacia el interior de los marcos, cautelando que su diseño y dimensiones ofrezcan una total seguridad.

35 CASOS PRACTICOS DE ANALISIS.
Siempre que desarrolle trabajos en altura, use su cuerda de seguridad, fijela a un lugar seguro y que le permita realizar el trabajo sin mayores inconvenientes, recuerde que este elemento de seguridad disminuye la posibilidad de que usted caiga directamente al vacío.

36 CASOS PRACTICOS DE ANALISIS.
Nunca coloque o agregue accesorios SOBRE las plataformas de los andamios como por ejemplo bancas, para alcanzar zonas de trabajo que estén fuera de los limites de altura del andamio. Arme un andamio con una altura correcta para alcanzar aquella superficie de trabajo y use siempre su EPP.

37 CASOS PRACTICOS DE ANALISIS.
En andamios móviles, recuerde mantener siempre accionado los pedales de freno, de las ruedas. Evitara así, que estos se muevan al momento en que se desarrollan trabajos sobre las plataformas y disminuirá las posibles caídas de trabajadores desde las plataformas producto de movimientos bruscos que pueda sufrir el andamio.

38 CASOS PRACTICOS DE ANALISIS.
Recuerde, Mantener siempre el orden y aseo en las superficies de trabajo en las cuales usted trabaja.

39 CASOS PRACTICOS DE ANALISIS.
Utilice siempre sus elementos de protección personal acorde a la actividad que usted desarrolla, tales como: Casco de seguridad. Zapatos de seguridad. Guantes. Cuerda de seguridad. Protectores auditivos y gafas de seguridad solo cuando corresponda.

40 “Nuestro Compromiso con Ud. continua, y el suyo.... Con usted mismo”
