Conductores eléctricos y sus conexiones

Presentación del tema: "Conductores eléctricos y sus conexiones"— Transcripción de la presentación:

1 Conductores eléctricos y sus conexiones
1 Conductores eléctricos y sus conexiones Breve concepto de conductor y aislante eléctrico Cables eléctricos Conexiones eléctricas En resumen Actividades finales Evalúa tus conocimientos Práctica resuelta: Trabajando con cables eléctricos Fichas de trabajo: Construcción de un alargador con manguera Conexión de cables entre bornes de regletas Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris, nombre de la unidad, calibri cuerpo 24, negrita Imagen del inicio de unidad (3 bloques de imagen) Cuadro de texto con epígrafes primer nivel, calibri 16, negrita En la primera diapositiva (contenidos de la unidad) se incluirá abajo a la derecha un cuadro con texto Índice del libro. Ese cuadro se vinculará a la Presentación que contiene el Índice general del libro. El índice de la unidad debe estar activo y vincular directamente con los epígrafes de la unidad. Índice del libro Índice del libro

2 Conductores eléctricos y sus conexiones 2. Cables eléctricos
1 Conductores eléctricos y sus conexiones 2. Cables eléctricos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.1. Conductores flexibles. Figura 1.2. Conductores rígidos.

3 Conductores eléctricos y sus conexiones 2. Cables eléctricos

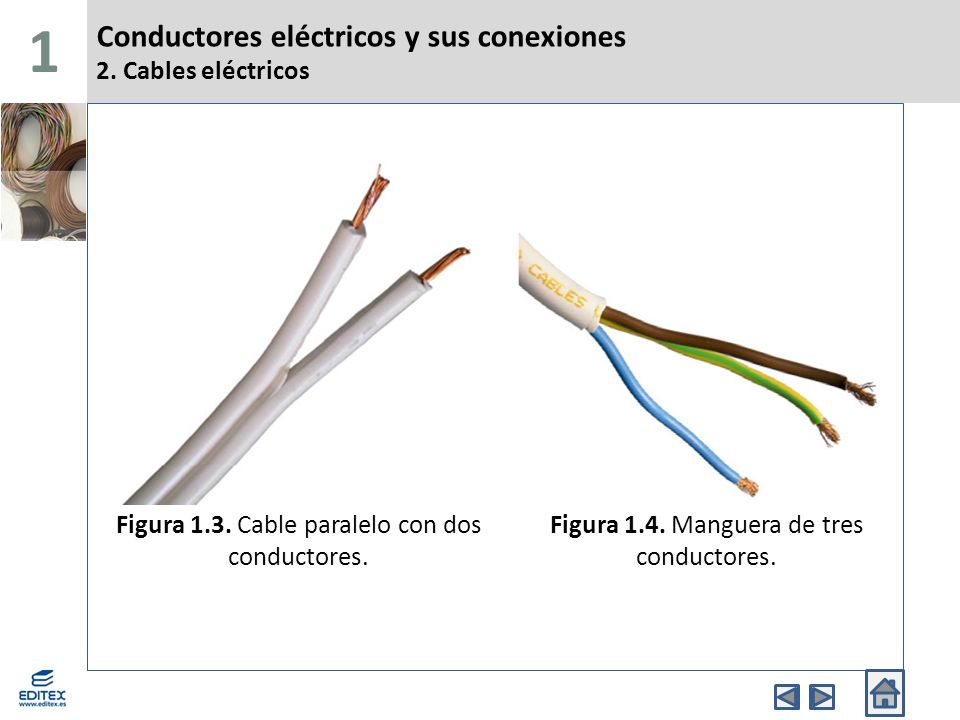

1 Conductores eléctricos y sus conexiones 2. Cables eléctricos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.3. Cable paralelo con dos conductores. Figura 1.4. Manguera de tres conductores.

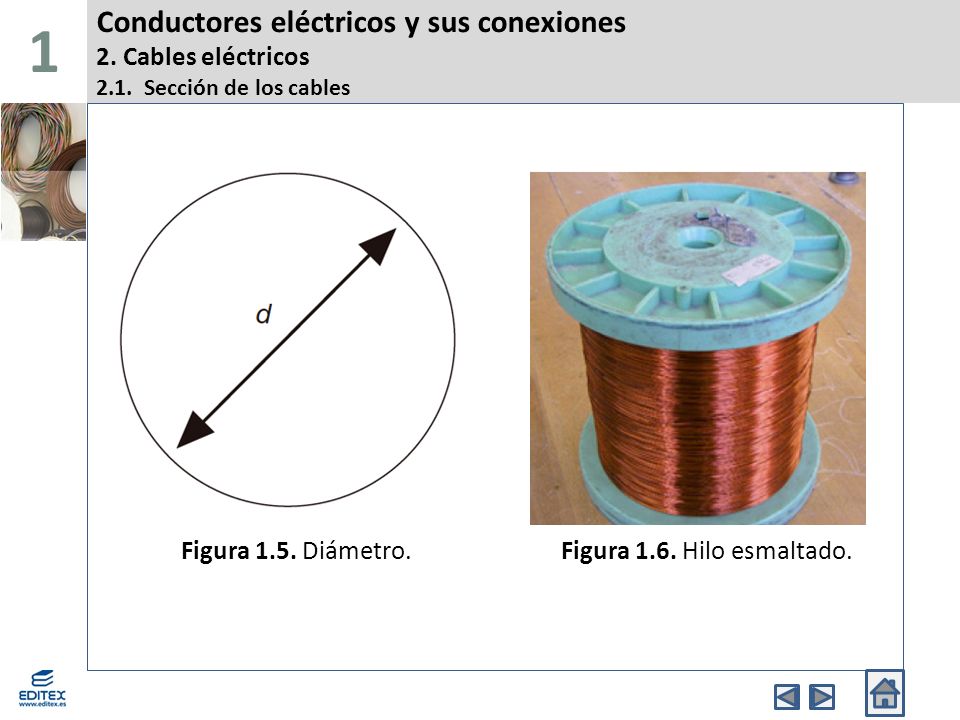

4 1 Conductores eléctricos y sus conexiones 2. Cables eléctricos Sección de los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura 1.5. Diámetro. Figura 1.6. Hilo esmaltado.

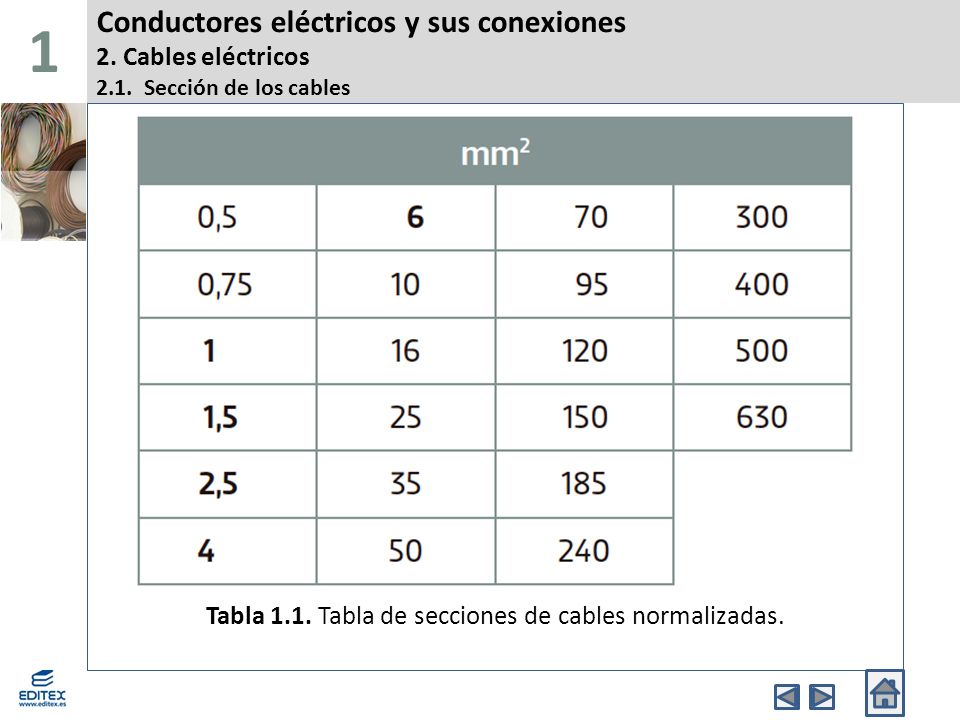

5 Tabla 1.1. Tabla de secciones de cables normalizadas.
Conductores eléctricos y sus conexiones 2. Cables eléctricos Sección de los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Tabla 1.1. Tabla de secciones de cables normalizadas.

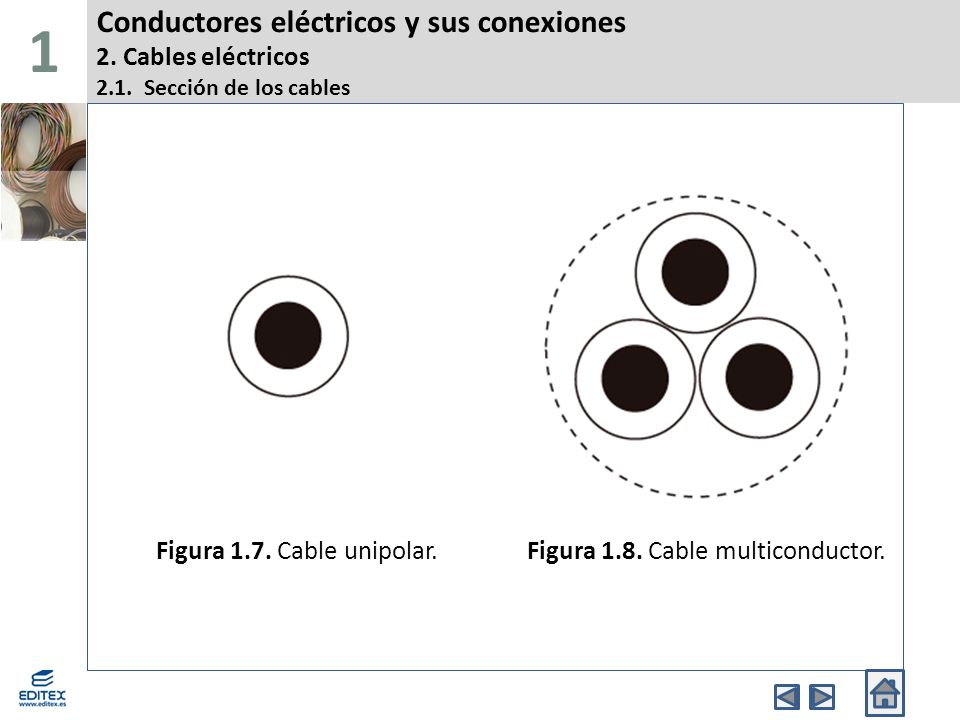

6 Figura 1.8. Cable multiconductor.
Conductores eléctricos y sus conexiones 2. Cables eléctricos Sección de los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura 1.7. Cable unipolar. Figura 1.8. Cable multiconductor.

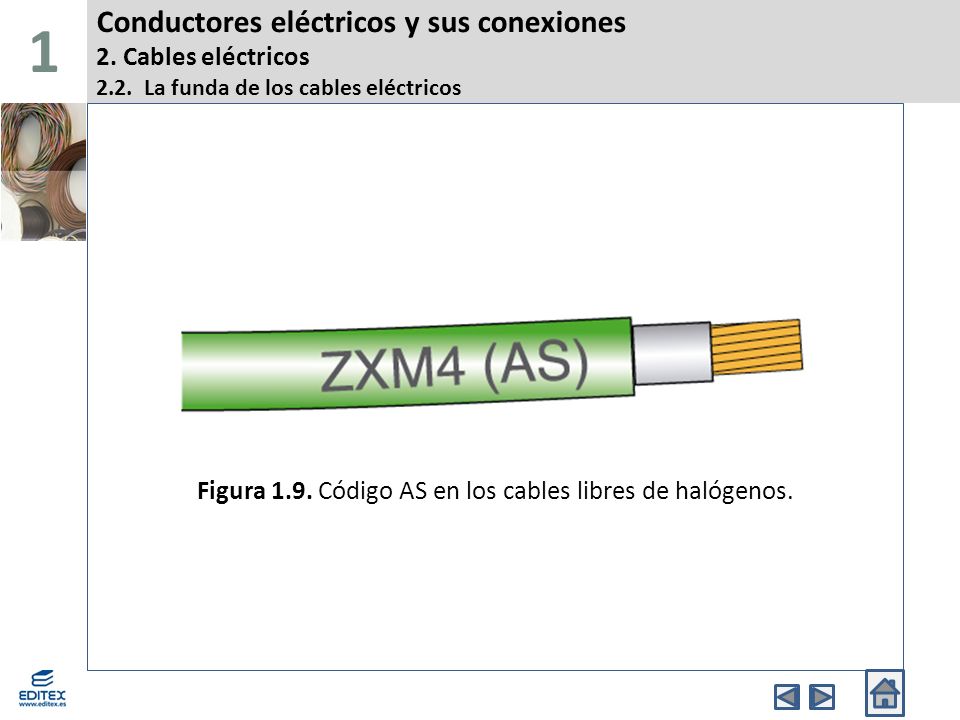

7 Figura 1.9. Código AS en los cables libres de halógenos.
Conductores eléctricos y sus conexiones 2. Cables eléctricos La funda de los cables eléctricos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura 1.9. Código AS en los cables libres de halógenos.

8 Tabla 1.2. Tabla de código de colores de los cables.
Conductores eléctricos y sus conexiones 2. Cables eléctricos La funda de los cables eléctricos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Tabla 1.2. Tabla de código de colores de los cables.

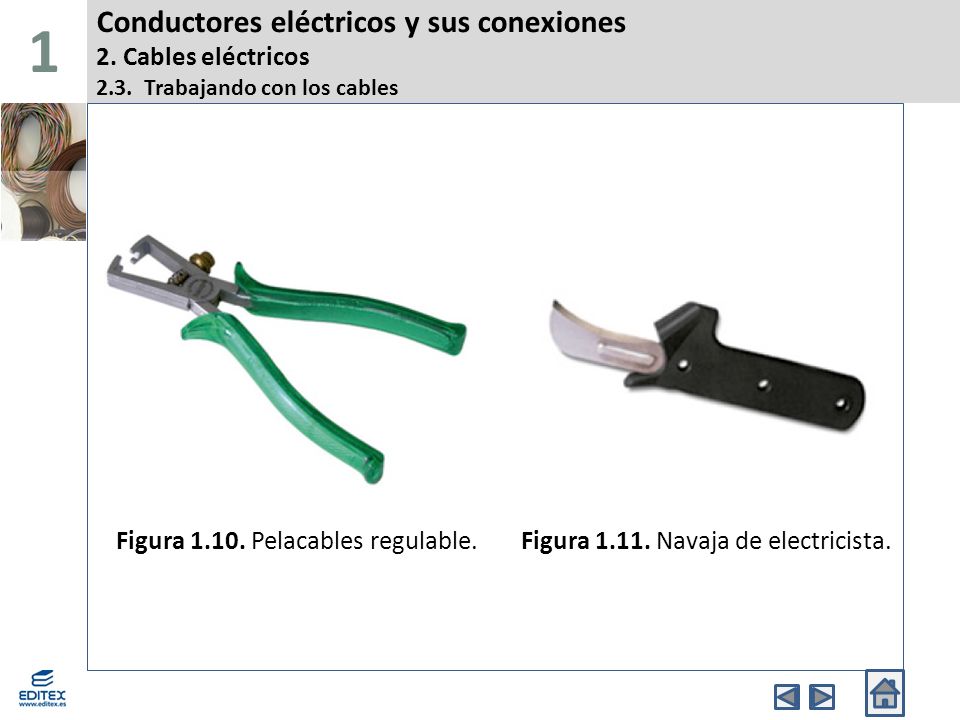

9 1 Conductores eléctricos y sus conexiones 2. Cables eléctricos Trabajando con los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Pelacables regulable. Figura Navaja de electricista.

10 Figura 1.12. Herramientas de electricista.
Conductores eléctricos y sus conexiones 2. Cables eléctricos Trabajando con los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Herramientas de electricista.

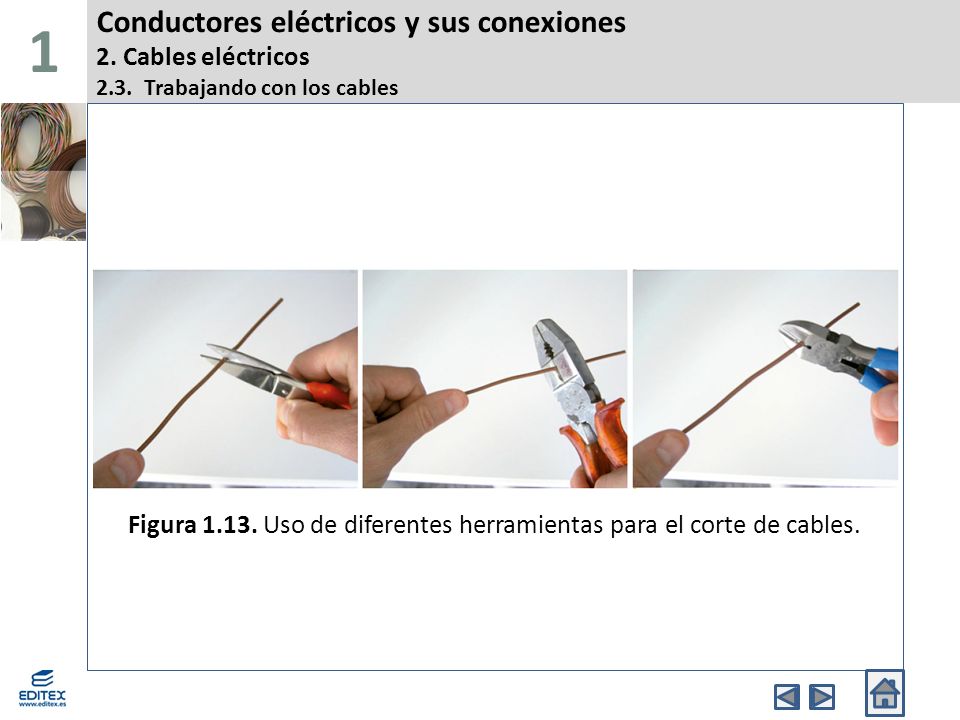

11 Figura 1.13. Uso de diferentes herramientas para el corte de cables.
Conductores eléctricos y sus conexiones 2. Cables eléctricos Trabajando con los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Uso de diferentes herramientas para el corte de cables.

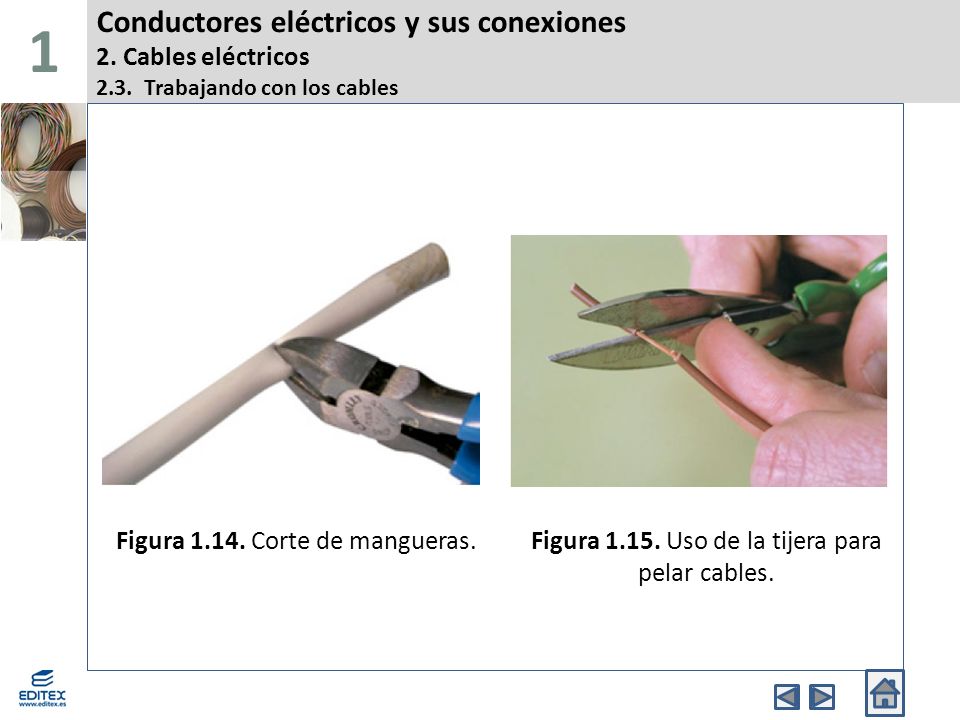

12 1 Conductores eléctricos y sus conexiones 2. Cables eléctricos Trabajando con los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Corte de mangueras. Figura Uso de la tijera para pelar cables.

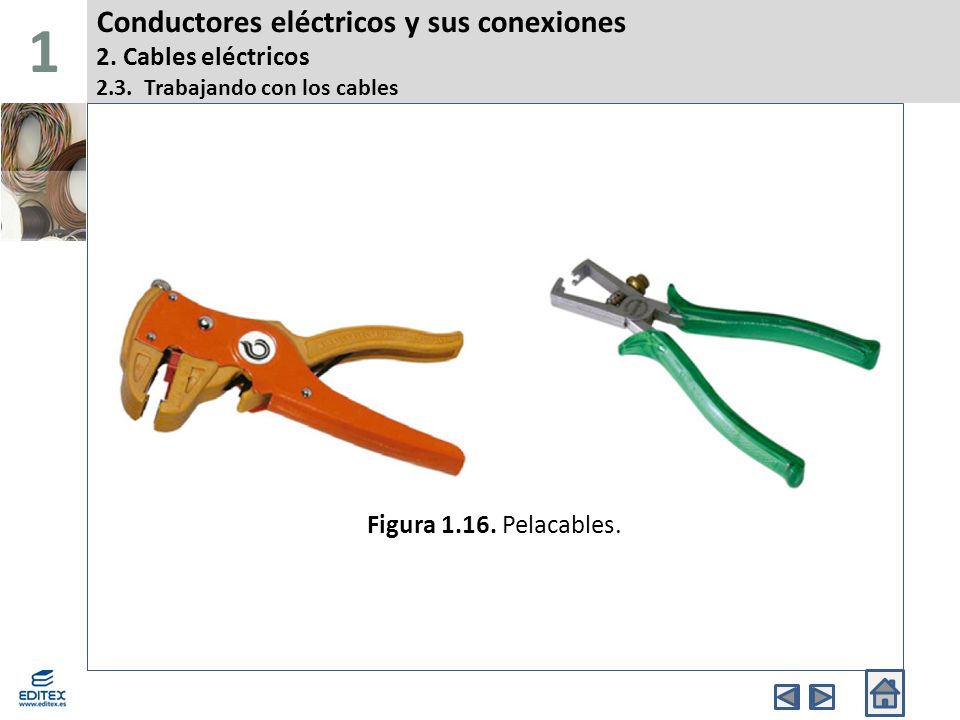

13 1 Conductores eléctricos y sus conexiones 2. Cables eléctricos Trabajando con los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Pelacables.

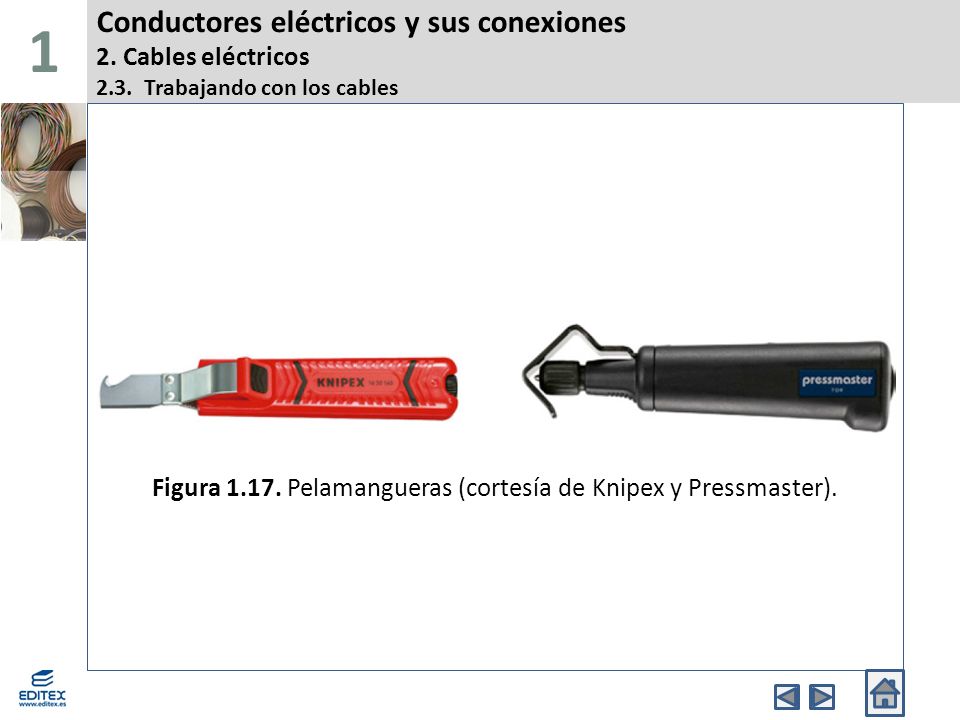

14 Figura 1.17. Pelamangueras (cortesía de Knipex y Pressmaster).
Conductores eléctricos y sus conexiones 2. Cables eléctricos Trabajando con los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Pelamangueras (cortesía de Knipex y Pressmaster).

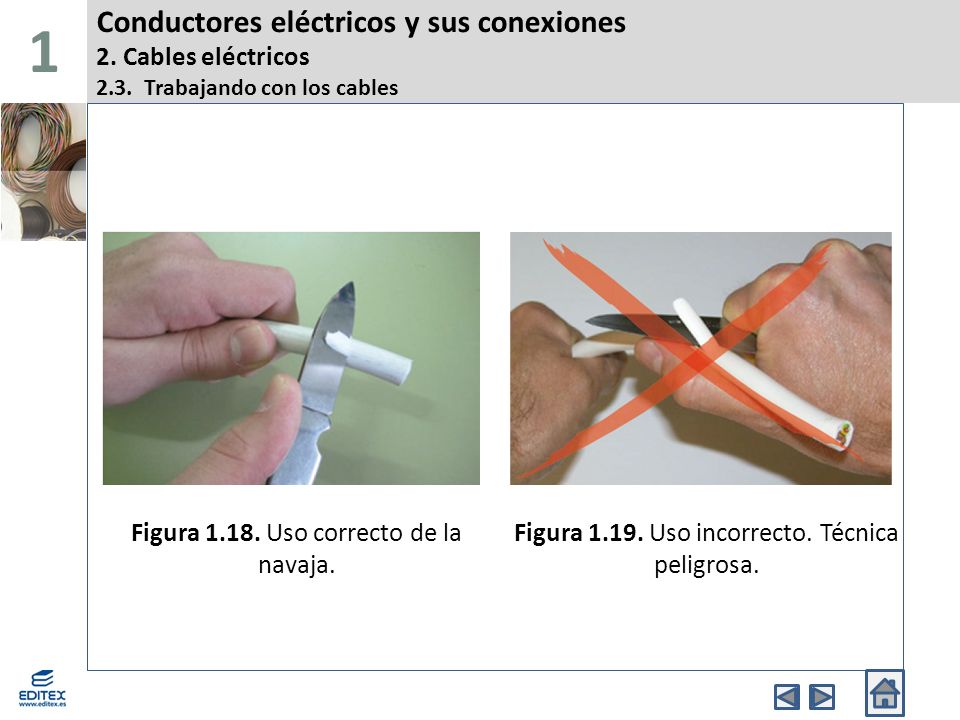

15 1 Conductores eléctricos y sus conexiones 2. Cables eléctricos Trabajando con los cables Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Uso correcto de la navaja. Figura Uso incorrecto. Técnica peligrosa.

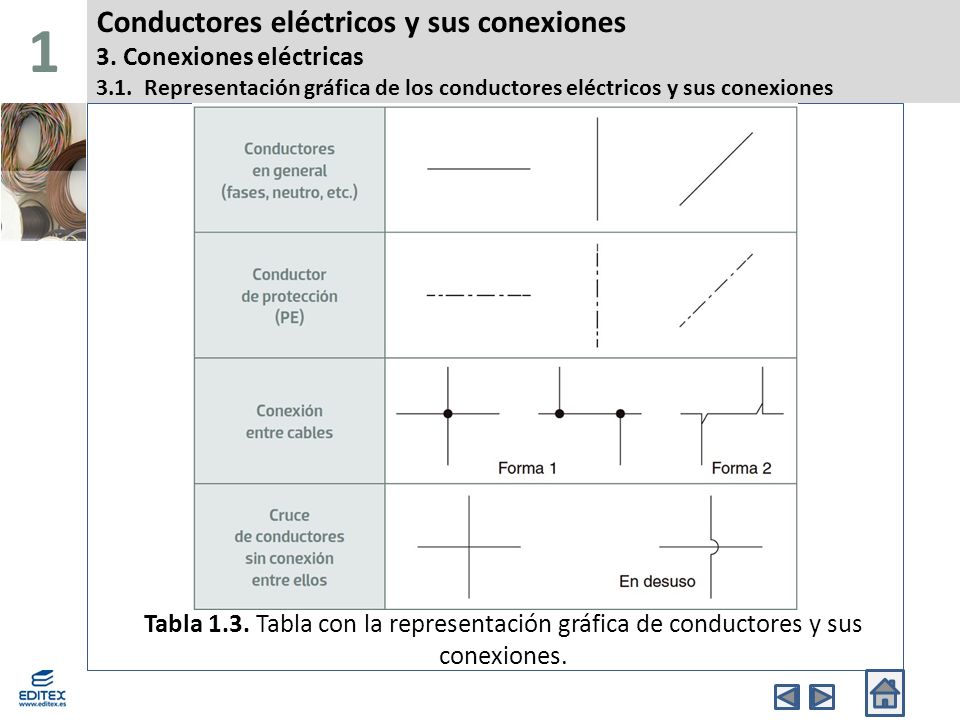

16 1 Conductores eléctricos y sus conexiones 3. Conexiones eléctricas Representación gráfica de los conductores eléctricos y sus conexiones Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Tabla 1.3. Tabla con la representación gráfica de conductores y sus conexiones.

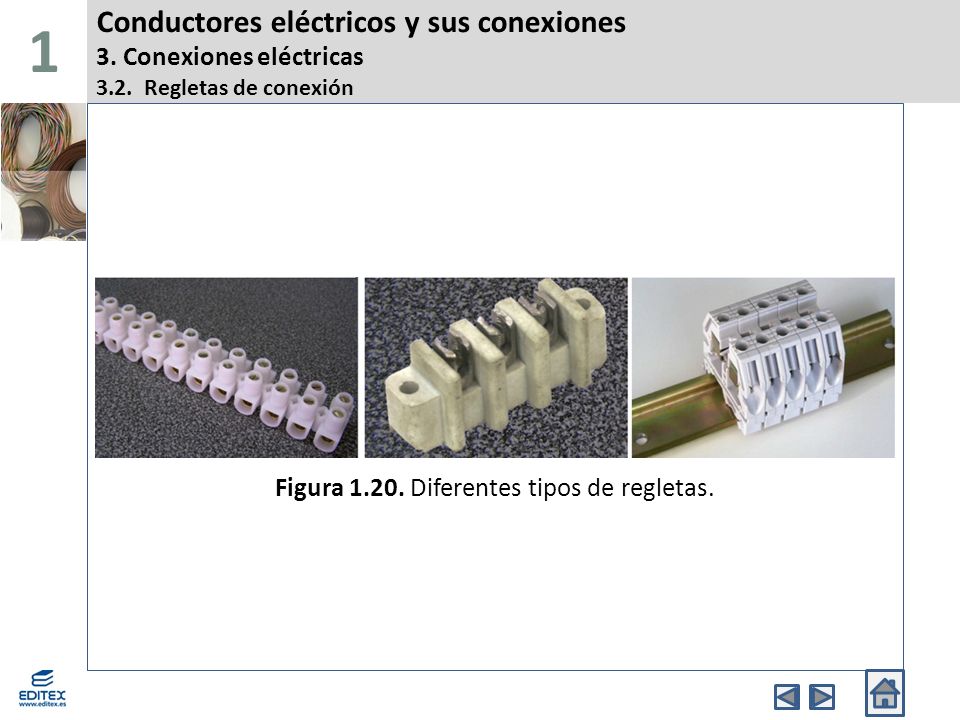

17 Figura 1.20. Diferentes tipos de regletas.
Conductores eléctricos y sus conexiones 3. Conexiones eléctricas Regletas de conexión Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Diferentes tipos de regletas.

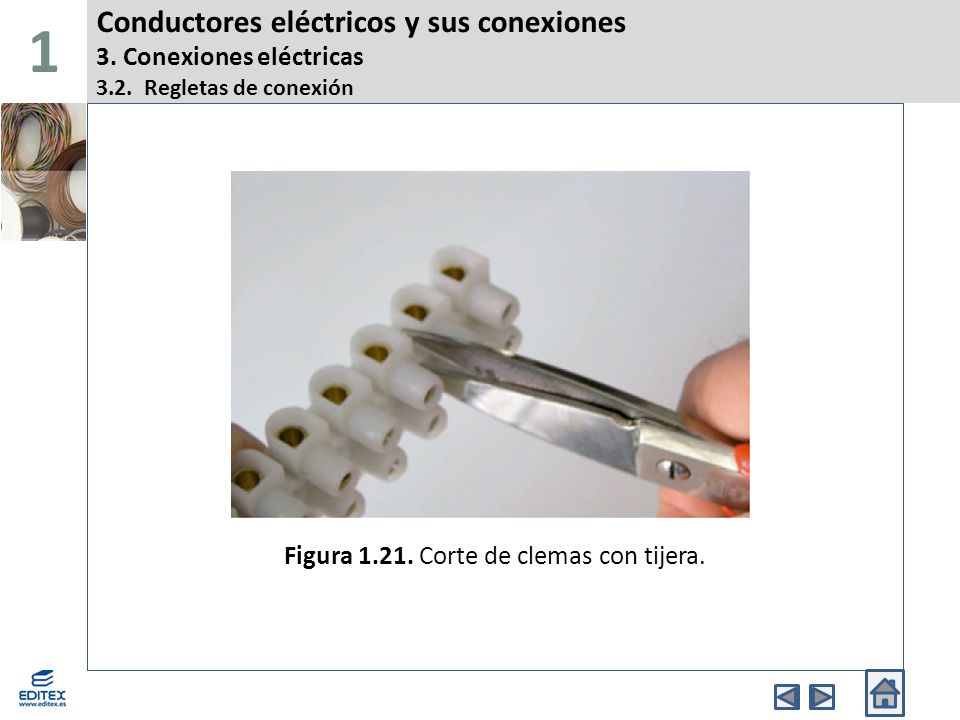

18 Figura 1.21. Corte de clemas con tijera.
Conductores eléctricos y sus conexiones 3. Conexiones eléctricas Regletas de conexión Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Corte de clemas con tijera.

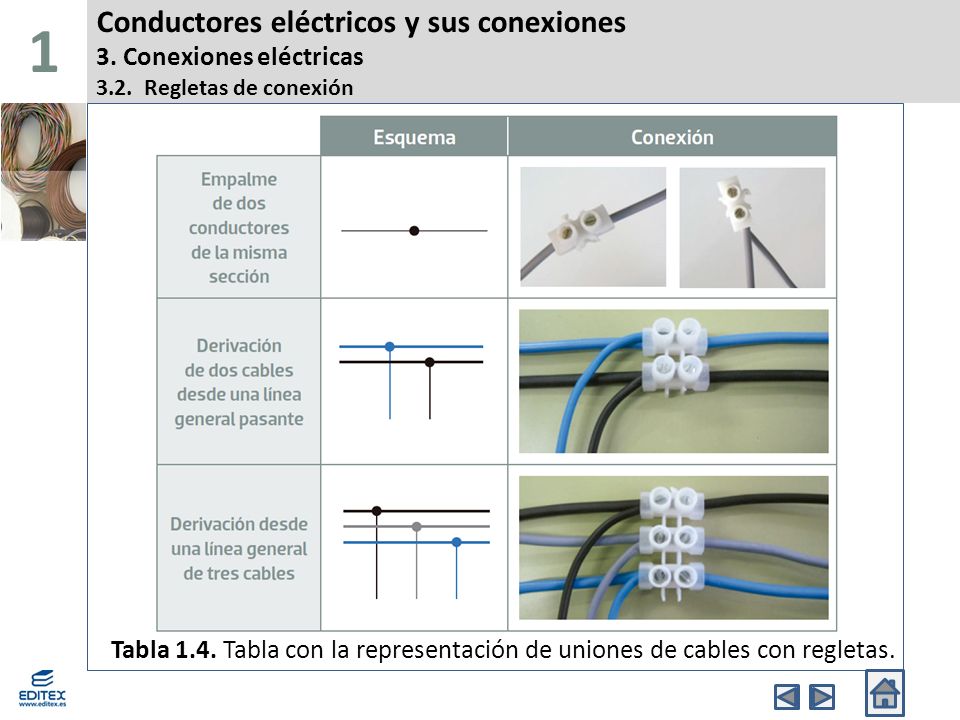

19 1 Conductores eléctricos y sus conexiones 3. Conexiones eléctricas Regletas de conexión Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Tabla 1.4. Tabla con la representación de uniones de cables con regletas.

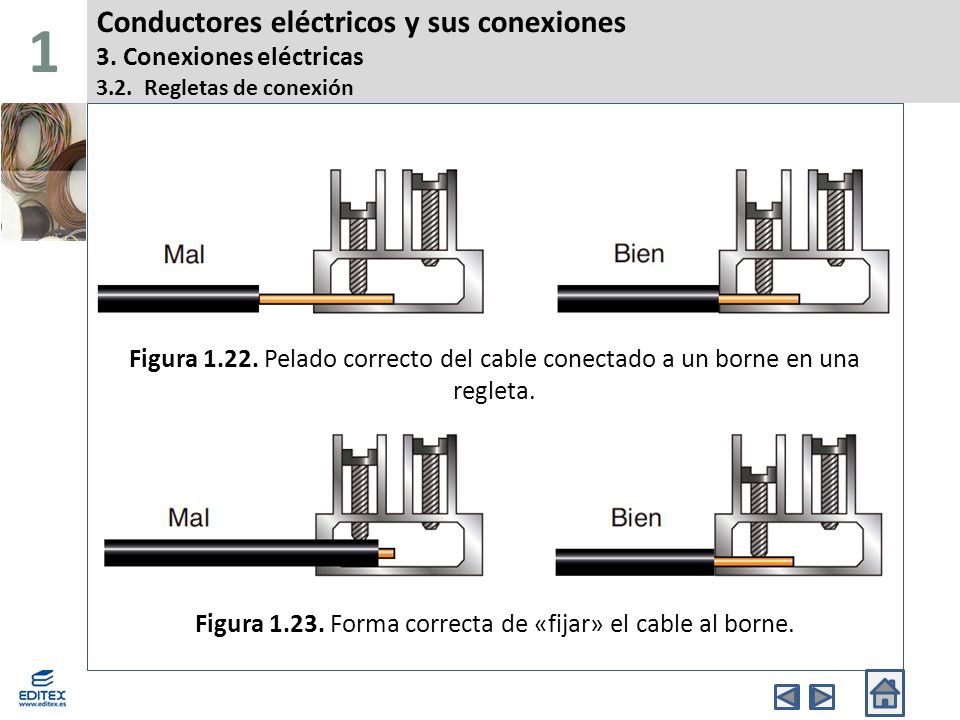

20 Figura 1.23. Forma correcta de «fijar» el cable al borne.
Conductores eléctricos y sus conexiones 3. Conexiones eléctricas Regletas de conexión Figura Pelado correcto del cable conectado a un borne en una regleta. Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Forma correcta de «fijar» el cable al borne.

21 Figura 1.24. Bornes de mecanismos.
Conductores eléctricos y sus conexiones 3. Conexiones eléctricas Bornes de aparatos y mecanismos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Bornes de mecanismos.

22 Figura 1.25. Borne de conexión rápida sin tornillos.
Conductores eléctricos y sus conexiones 3. Conexiones eléctricas Bornes de aparatos y mecanismos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Borne de conexión rápida sin tornillos.

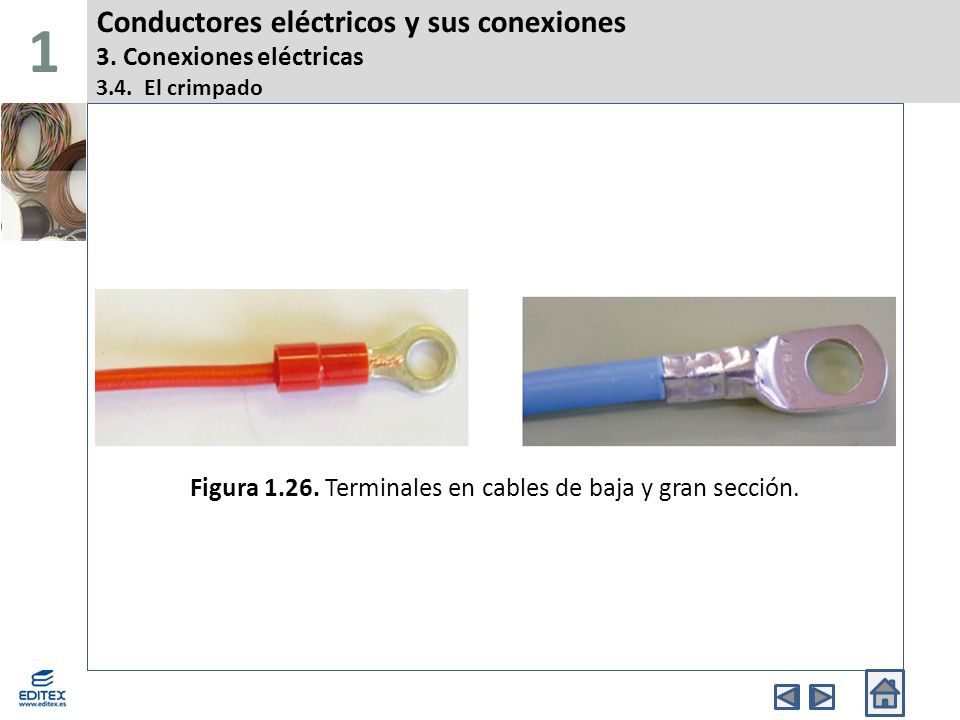

23 Figura 1.26. Terminales en cables de baja y gran sección.
Conductores eléctricos y sus conexiones 3. Conexiones eléctricas El crimpado Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Terminales en cables de baja y gran sección.

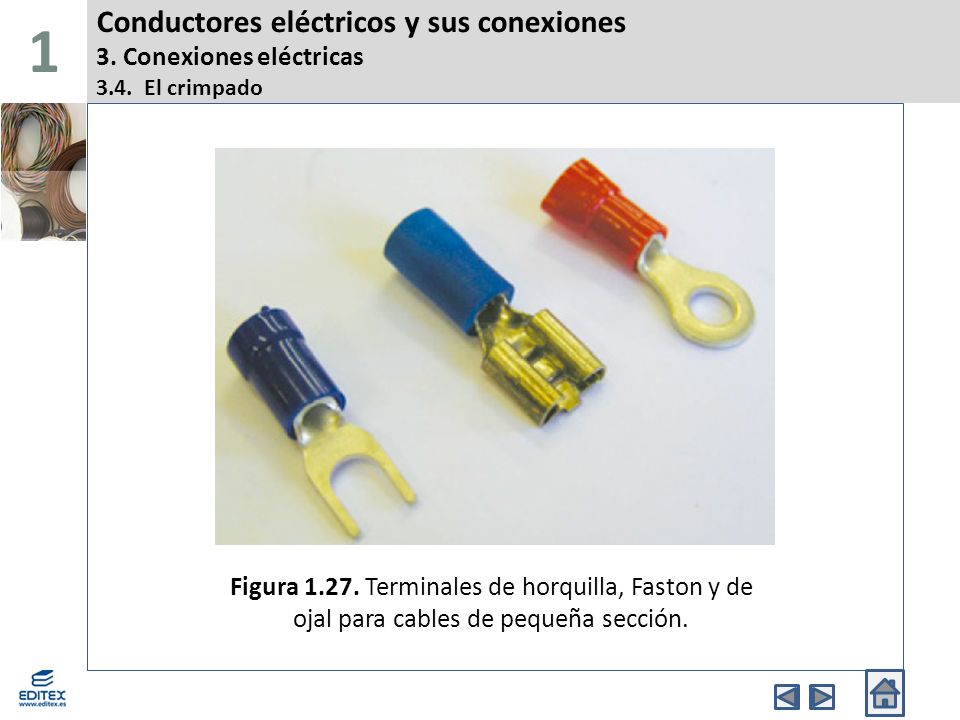

24 1 Conductores eléctricos y sus conexiones 3. Conexiones eléctricas El crimpado Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Terminales de horquilla, Faston y de ojal para cables de pequeña sección.

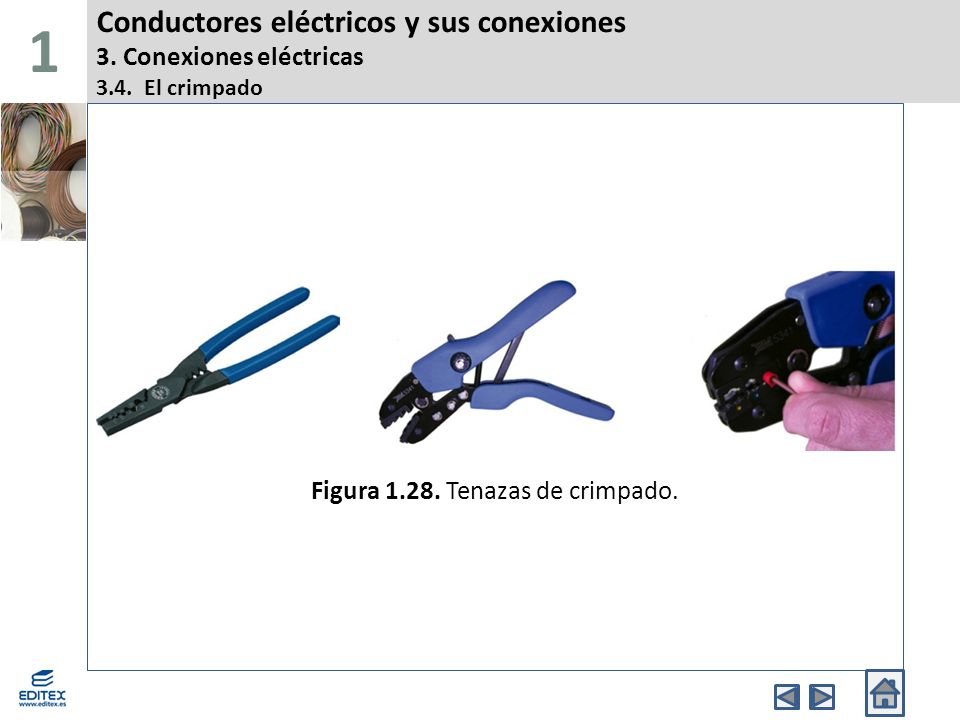

25 Figura 1.28. Tenazas de crimpado.
Conductores eléctricos y sus conexiones 3. Conexiones eléctricas El crimpado Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafe de primer nivel , calibri cuerpo 20, negrita epígrafe de segundo nivel, calibri cuerpo 18, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Figura Tenazas de crimpado.

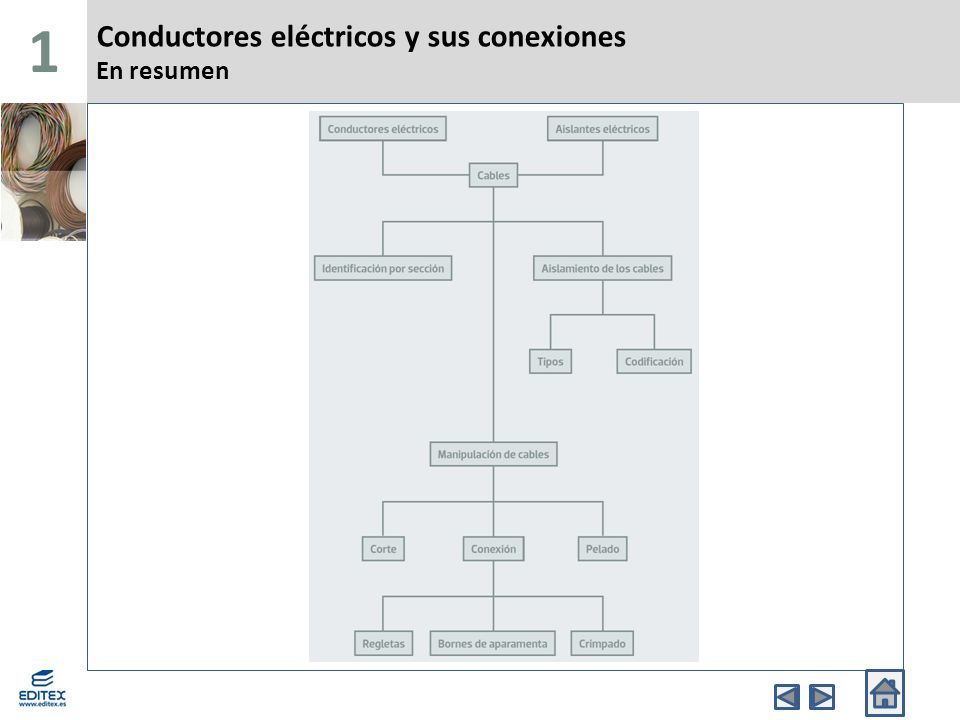

26 Conductores eléctricos y sus conexiones En resumen
1 Conductores eléctricos y sus conexiones En resumen Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad.

27 Conductores eléctricos y sus conexiones Actividades finales

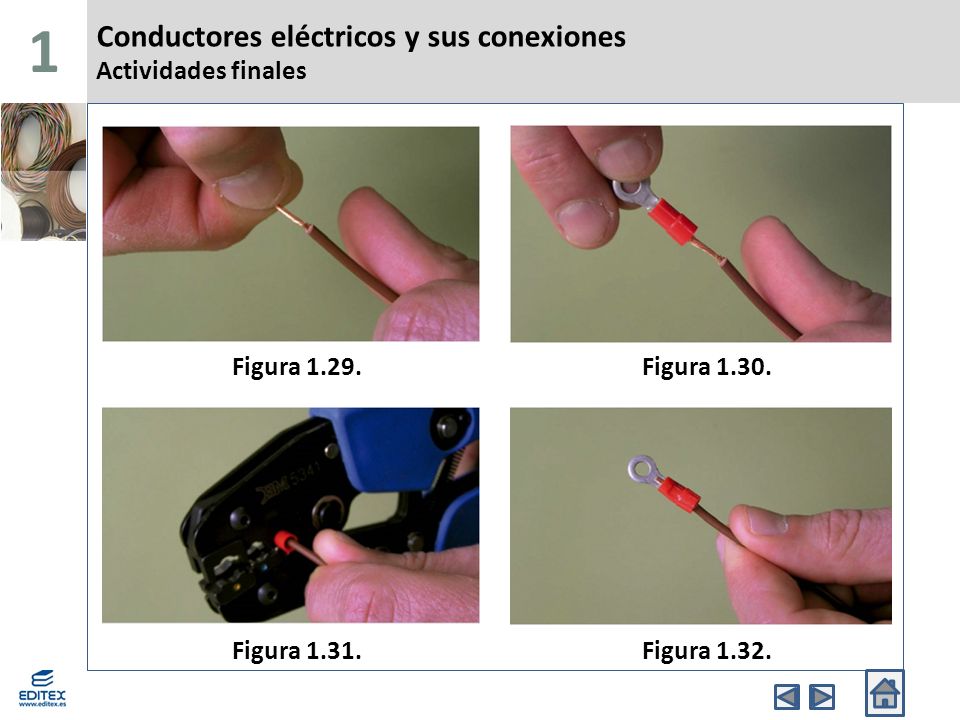

1 Conductores eléctricos y sus conexiones Actividades finales Figura 1.29. Figura 1.30. Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.31. Figura 1.32.

28 1 Conductores eléctricos y sus conexiones Práctica resuelta: Trabajando con cables eléctricos Herramientas Tijera de electricista Cortacables Alicate universal Pelacables Pelamangueras Navaja de electricista Material 50 cm de cable de 1,5; 2,5; 4; 6 y 10 mm2 60 cm de manguera de 2 x 1,5 mm2 Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad.

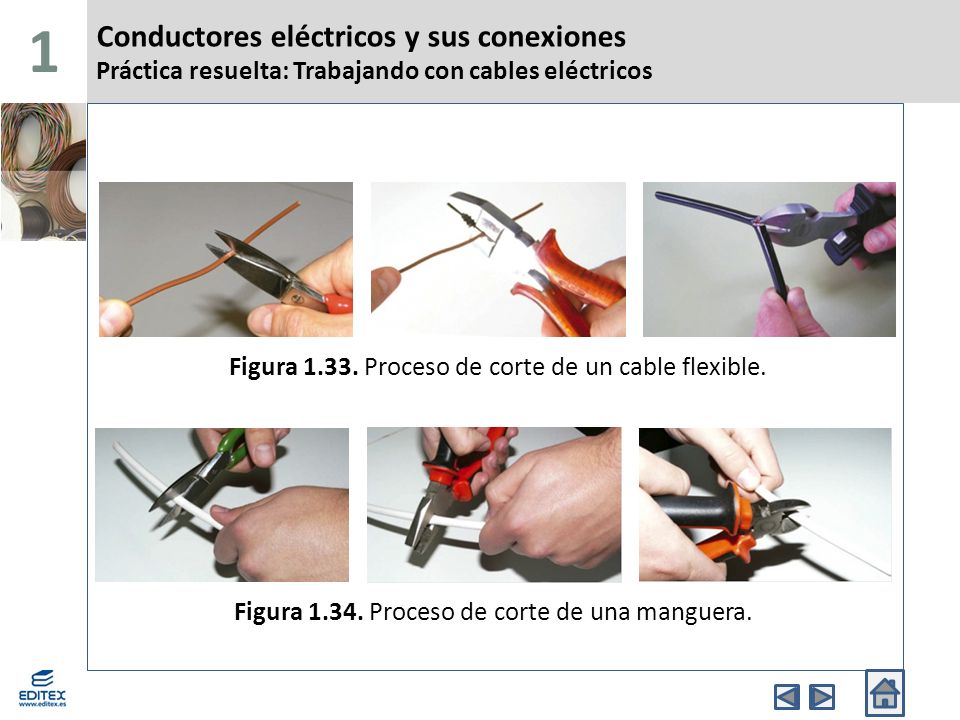

29 1 Conductores eléctricos y sus conexiones Práctica resuelta: Trabajando con cables eléctricos Figura Proceso de corte de un cable flexible. Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura Proceso de corte de una manguera.

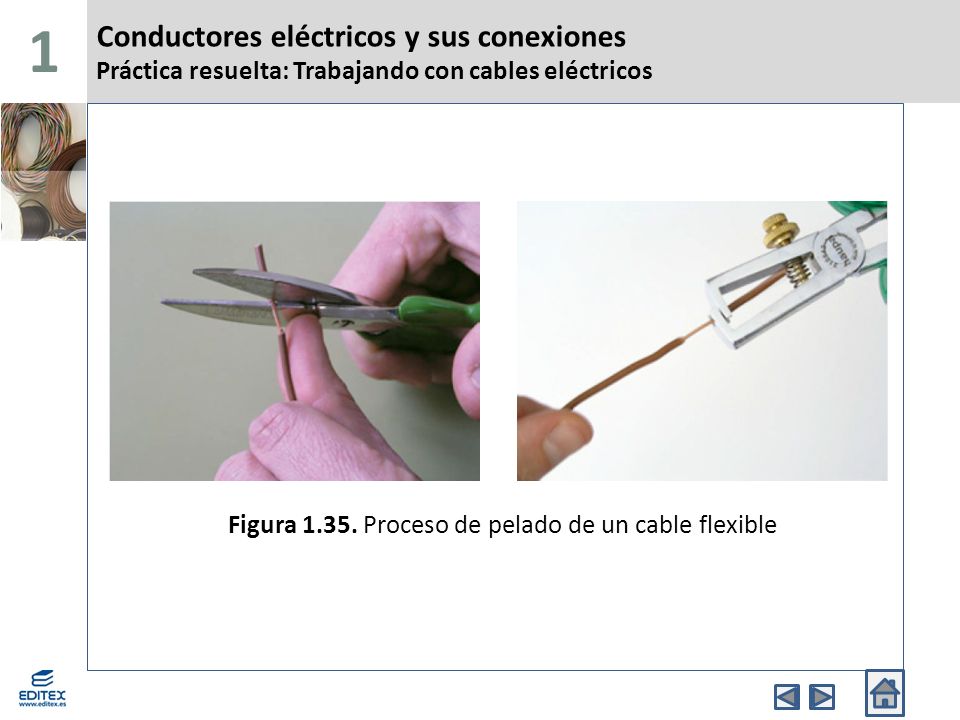

30 Figura 1.35. Proceso de pelado de un cable flexible
Conductores eléctricos y sus conexiones Práctica resuelta: Trabajando con cables eléctricos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura Proceso de pelado de un cable flexible

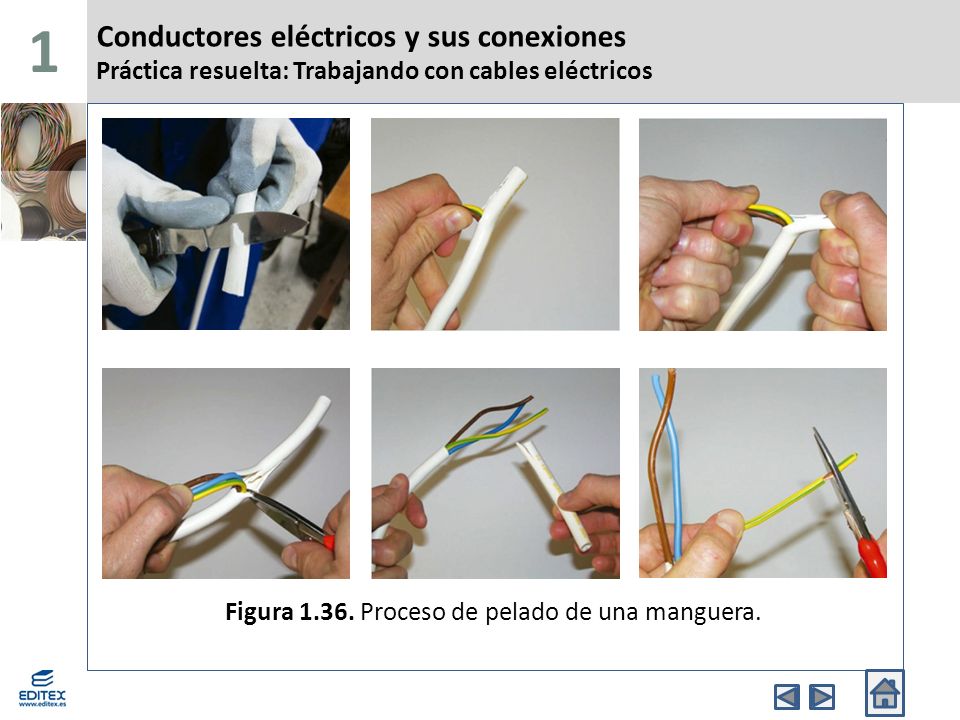

31 Figura 1.36. Proceso de pelado de una manguera.
Conductores eléctricos y sus conexiones Práctica resuelta: Trabajando con cables eléctricos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura Proceso de pelado de una manguera.

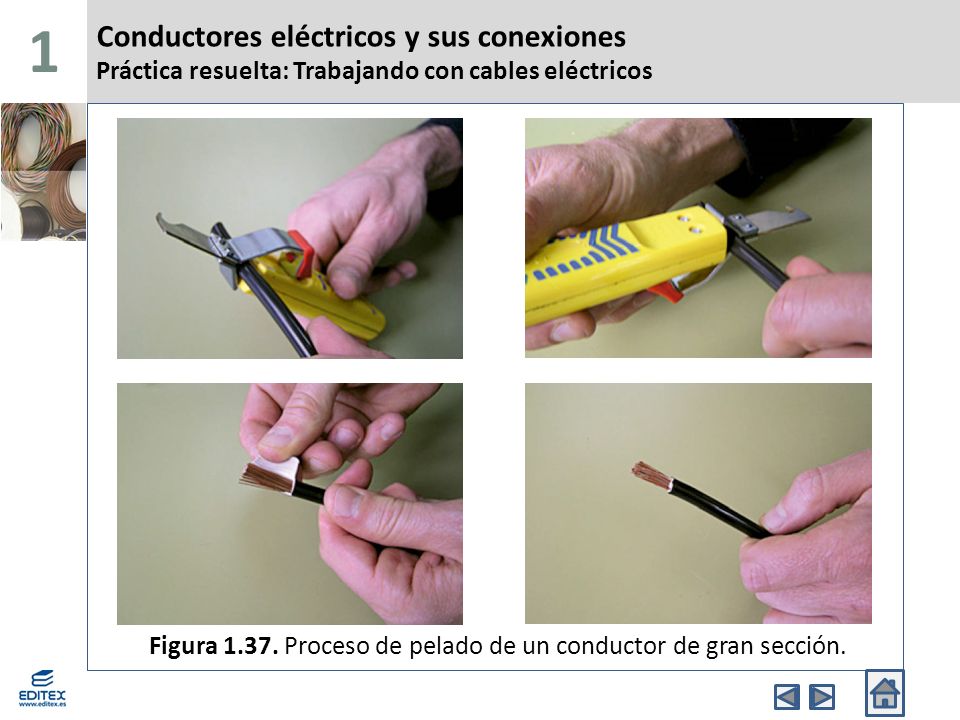

32 Figura 1.37. Proceso de pelado de un conductor de gran sección.
Conductores eléctricos y sus conexiones Práctica resuelta: Trabajando con cables eléctricos Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura Proceso de pelado de un conductor de gran sección.

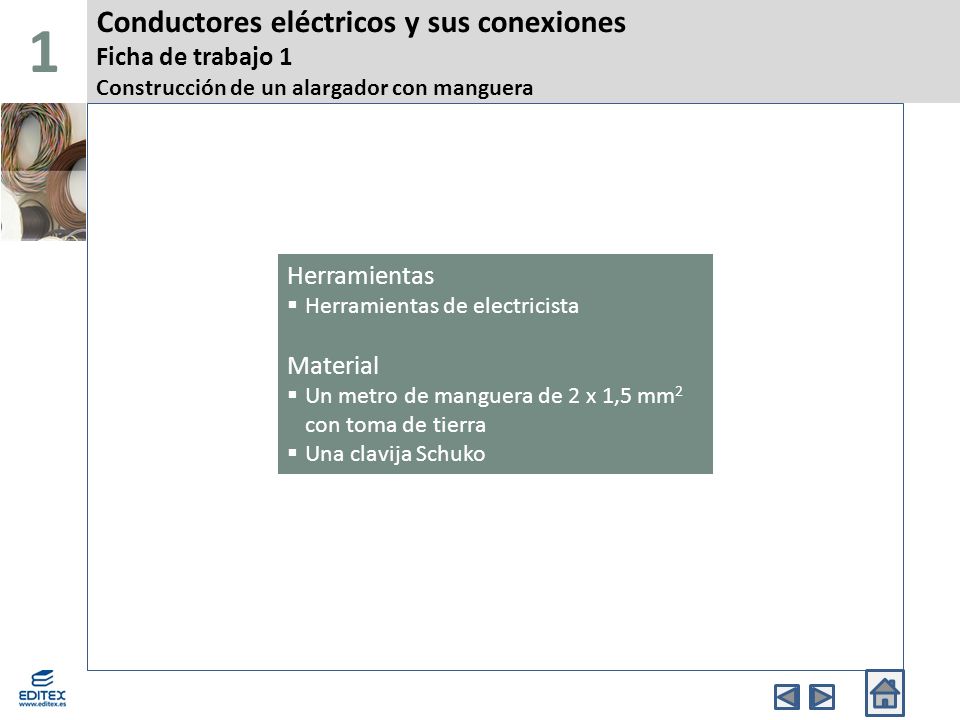

33 1 Conductores eléctricos y sus conexiones Ficha de trabajo 1 Construcción de un alargador con manguera Herramientas Herramientas de electricista Material Un metro de manguera de 2 x 1,5 mm2 con toma de tierra Una clavija Schuko Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad.

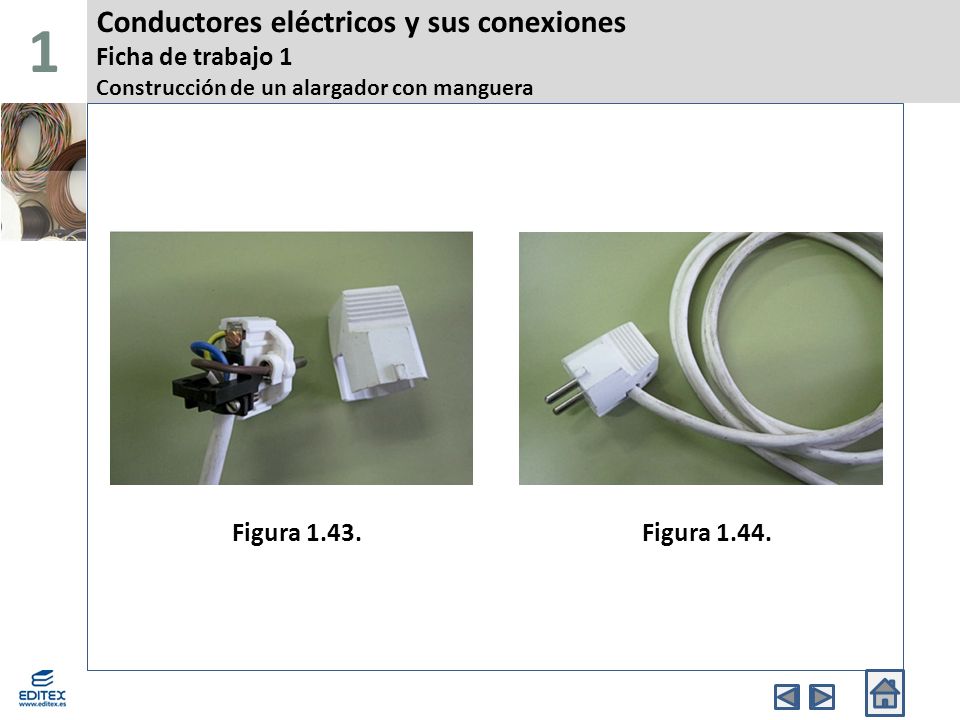

34 1 Conductores eléctricos y sus conexiones Ficha de trabajo 1 Construcción de un alargador con manguera Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.43. Figura 1.44.

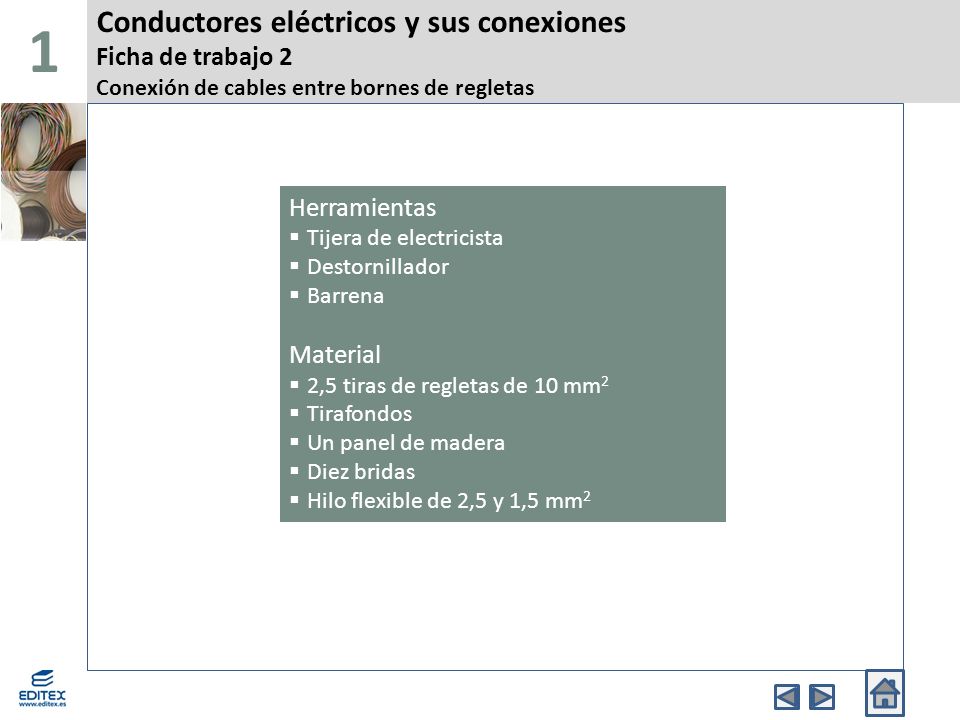

35 1 Conductores eléctricos y sus conexiones Ficha de trabajo 2 Conexión de cables entre bornes de regletas Herramientas Tijera de electricista Destornillador Barrena Material 2,5 tiras de regletas de 10 mm2 Tirafondos Un panel de madera Diez bridas Hilo flexible de 2,5 y 1,5 mm2 Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad.

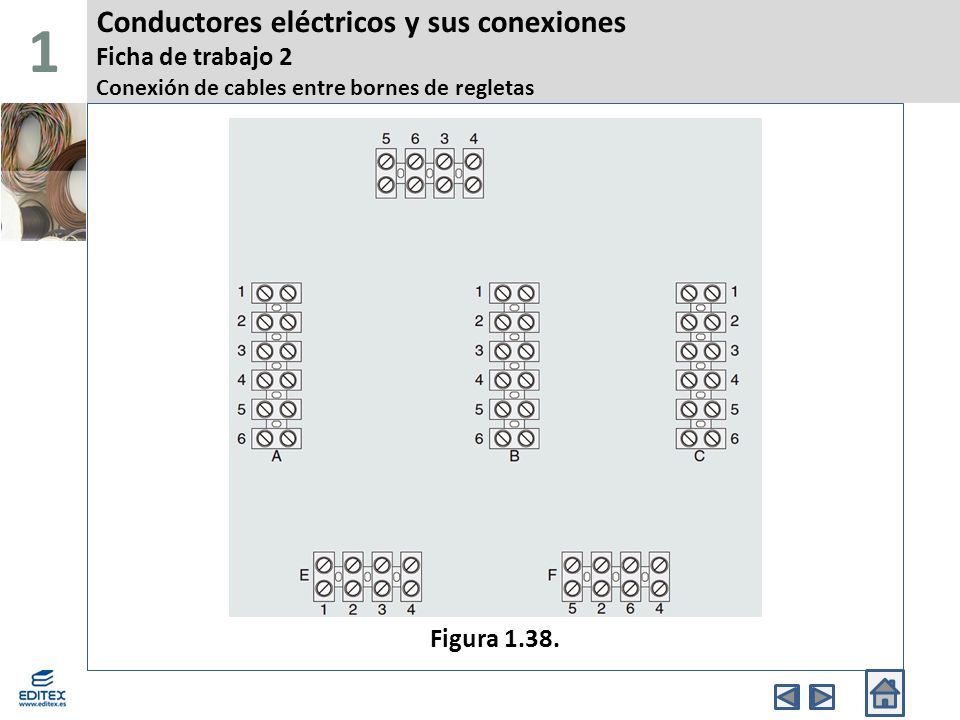

36 1 Conductores eléctricos y sus conexiones Ficha de trabajo 2 Conexión de cables entre bornes de regletas Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.38.

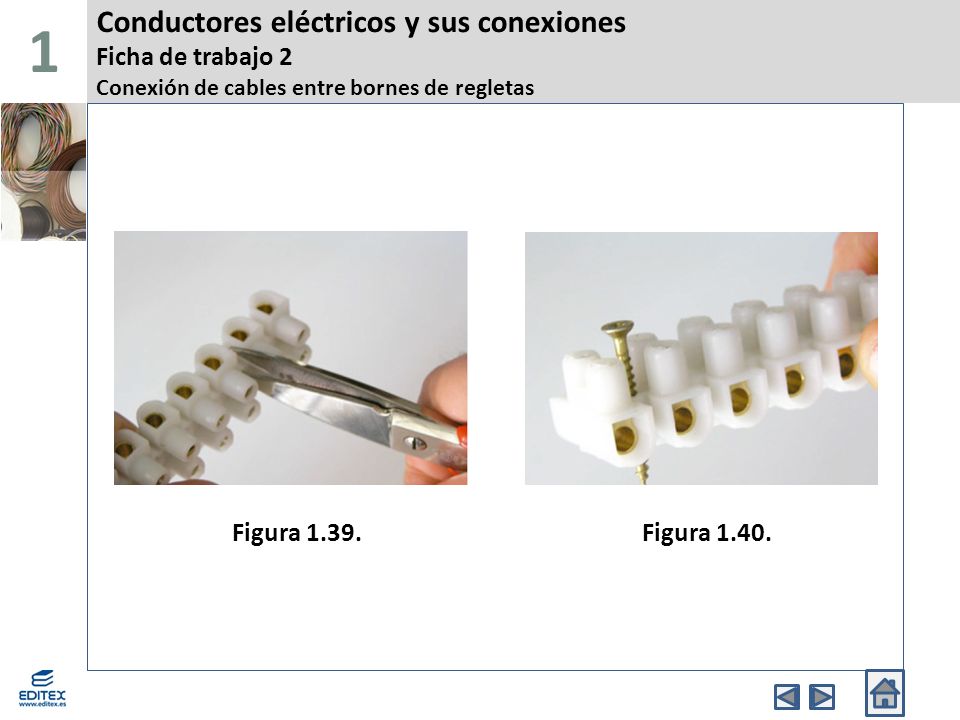

37 1 Conductores eléctricos y sus conexiones Ficha de trabajo 2 Conexión de cables entre bornes de regletas Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.39. Figura 1.40.

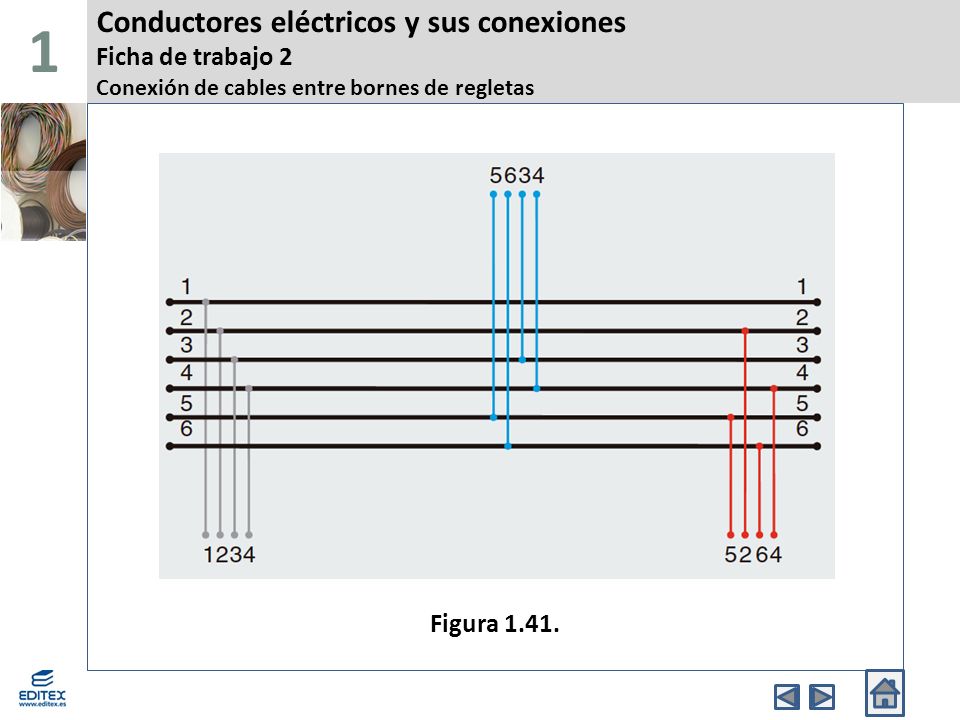

38 1 Conductores eléctricos y sus conexiones Ficha de trabajo 2 Conexión de cables entre bornes de regletas Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.41.

39 1 Conductores eléctricos y sus conexiones Ficha de trabajo 2 Conexión de cables entre bornes de regletas Banda Superior Número de unidad en el color principal de la familia, cuerpo 48, centrado En franja gris nombre de la unidad, calibri cuerpo 24, negrita epígrafes primer de nivel , calibri cuerpo 20, negrita Imagen izquierda del inicio de unidad (2 bloques de imagen) Cuadro de texto: Nivel 1 - calibri 20 Nivel 2 - calibri 18 Nivel 3 - calibri 16 Nivel 4 - calibri 14 Otros elementos Cajas, Organigramas… Primer Nivel Cajas de texto color principal, texto calado por blanco Segundo nivel Cajas de texto fondo blanco, línea color principal texto en negro Botón Casita - Debe volver siempre a la diapositiva inicial del índice de la unidad. Figura 1.42.
