1 CUERPOS Selección de cuerpos La selección está basada en: –Criterios de selección para la aplicación –Costo –Preferencias del usuario

2 CUERPOS Globo

3 CUERPOS Globo

4 CUERPOS Globo (Versiones especiales)

5 CUERPOS Globo (Versiones especiales)

6 CUERPOS Globo (Versiones especiales)

7 CUERPOS Globo (Versiones especiales)

8 CUERPOS Globo (Versiones especiales)

9 CUERPOS Globo (Versiones especiales)

10 CUERPOS Globo (Versiones especiales)

11 CUERPOS Globo (Versiones especiales)

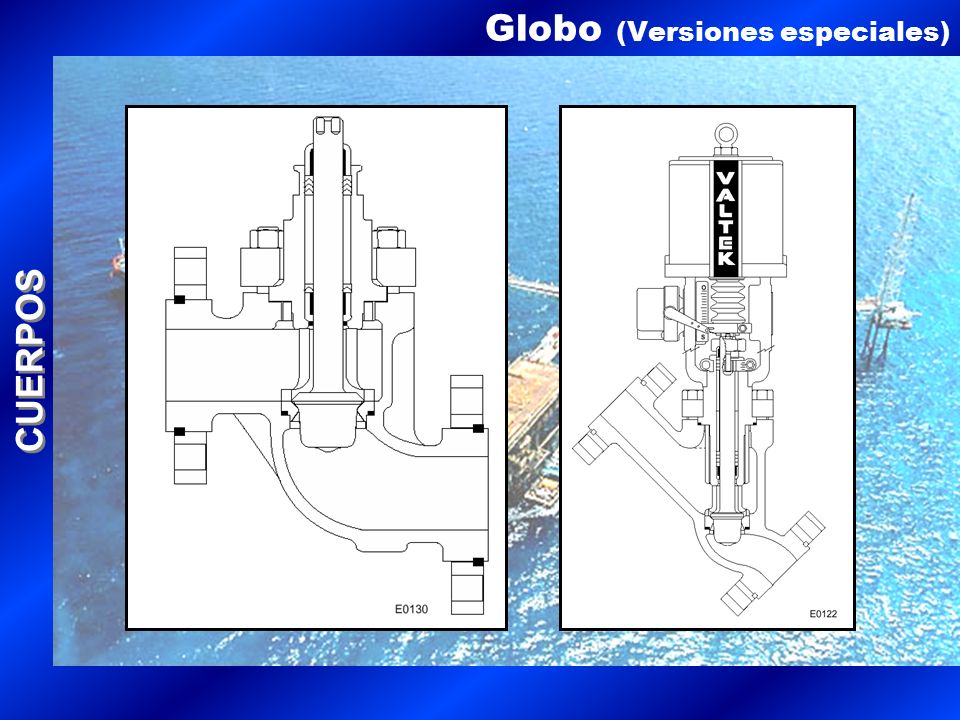

12 CUERPOS Globo (Versiones especiales)

13 CUERPOS Globo (Versiones especiales)

14 CUERPOS Globo VENTAJAS  Fuerte cierre  Rápida velocidad de respuesta  Gran rangeabilidad en control (60:1)  Soportan grandes caídas de presión  Disponible en pequeños tamaños  Trims para servicio severo  Distintas clases de construcción DESVENTAJAS  Limitada capacidad de flujo (C v ) en función a su tamaño  Elevado peso comparado con otros tipos constructivos  Alto costo comparado con otros tipos

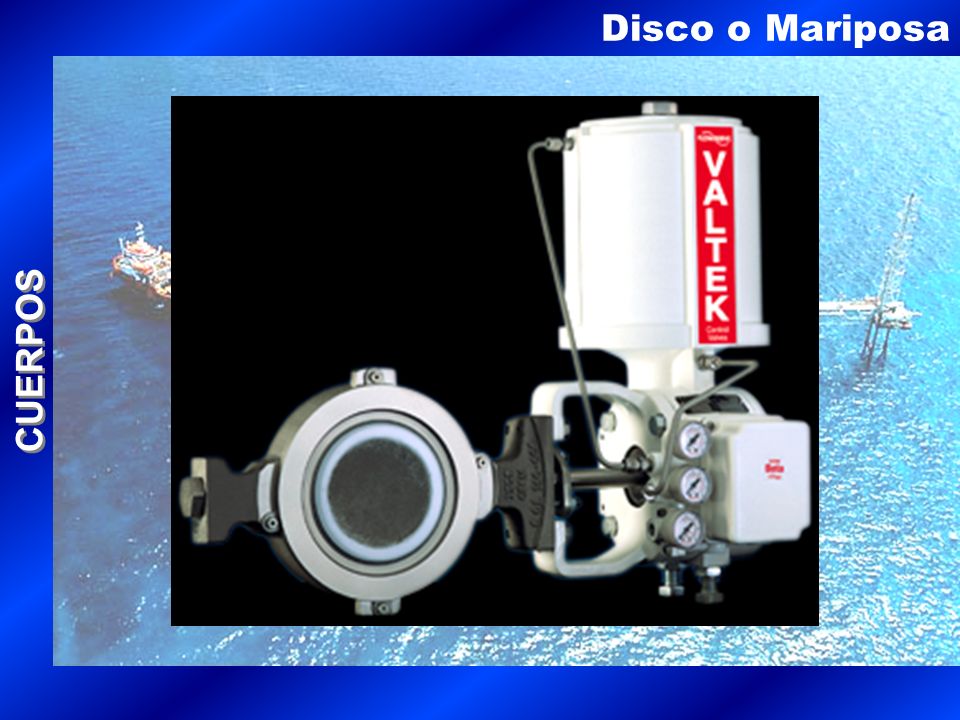

15 CUERPOS Disco o Mariposa

16 CUERPOS Disco o Mariposa

17 CUERPOS Disco o Mariposa

18 CUERPOS Disco o Mariposa

19 CUERPOS Disco o mariposa

20 CUERPOS Disco o Mariposa

21 CUERPOS Disco o Mariposa VENTAJAS  Fuerte cierre gracias al sitema Jam-Lever / Toggle  Alta capacidad de flujo vs. tamaño  Livianas comparadas con válvulas de globo del mismo tamaño  Menor costo que las válvulas de globo  Disco excéntrico para prevención de daño en el asiento DESVENTAJAS  No están disponibles para tamaños menores a 2”  Chocan con caídas de presión menores que las válvulas de globo

22 CUERPOS Bola segmentada

23 CUERPOS Bola segmentada

24 CUERPOS Bola segmentada

25 CUERPOS Bola segmentada

26 CUERPOS Bola segmentada VENTAJAS  Fuerte cierre  La mas alta capacidad de flujo (C v )  La mas amplia rangeabilidad (300:1)  Excelente para productos con contenido de fibras o muy viscosos  Geometría adecuada para procesos erosivos DESVENTAJAS  Chocan con caídas de presión menores que las válvulas de globo  Mas pesadas y costosas que las válvulas de globo

27 CUERPOS Tapón excéntrico

28 CUERPOS Tapón excéntrico

29 CUERPOS Tapón excéntrico

30 CUERPOS Tapón excéntrico VENTAJAS  Buen cierre  Alta capacidad de flujo (C v )  Amplia rangeabilidad (160:1)  Opera bien en productos con contenido de fibras o muy viscosos  Excelente para vapor saturado  Disponible en puertos reducidos DESVENTAJAS  Chocan con caídas de presión menores que las válvulas de globo  No es posible obtener sello Clase V
