Señalización En el contexto telefónico, señalización significa el proceso de generación y manejo de información e instrucciones necesarias para el establecimiento.

Presentaciones similares


Presentación del tema: "Señalización En el contexto telefónico, señalización significa el proceso de generación y manejo de información e instrucciones necesarias para el establecimiento."— Transcripción de la presentación:

1 Señalización En el contexto telefónico, señalización significa el proceso de generación y manejo de información e instrucciones necesarias para el establecimiento de conexiones en los sistemas telefónicos. Es decir, el sistema debe producir, transmitir, recibir, reconocer e interpretar señales en un proceso cuyo resultado será una conexión específica a través del sistema de conmutación

2 Tradicionalmente, la señalización se ha dividido en dos tipos: Señalización de abonado, es decir, señalización entre un terminal de suscriptor (teléfono) y la central local, y Señalización intercentrales, es decir, señalización entre centrales. La señalización intercentrales, se divide a su vez en: Señalización asociada al Canal (SAC), - señalización dentro del canal de voz (en banda) o en un canal estrechamente relacionado con el canal de voz-, y Señalización por Canal Común (SCC), - señalización en un canal separado totalmente de los canales de habla donde el canal de señalización es común para un gran número de estos. Estructura de señalización

3 SEÑALIZACIÓN SUSCRIPTOR- CENTRAL CENTRAL- CENTRAL SACSCC Señales de línea Señales de Registro

4 Señalización entre el abonado y la central X Descuelgue Tono de Invitación a Marcar Número de B. Tono de Repique Señal de Repique Contestación de B. CONVERSACION Cuelgue Central telefónica

5 CONVERSACION X X Número de B. Señal de Toma Reconocimiento de Toma Contestación de B. Desconexión Hacia Atrás Desconexión Hacia Adelante Señalización entre centrales Central A Central B

6 Diagrama de señalización entre un abonado y la central X A levanta el auricular, lo cual significa que quiere llamar a alguien Descolgado Central Abonado A Abonado B La central responde con el tono de marcación, o sea, Que está lista para recibir dígitos Aprox. 425 Hz Tono de marcación A marca el número B Número B La central analiza los dígitos y chequea que B Exista y esté libre. Se envía tono de repique a B Y de control de repique a A. Aprox. 425 Hz Control de repique 90V, Hz Señal de repique B levanta el auricular y la central detecta esto como Una respuesta. Cuando A ó B cuelgan la central detecta esto como Señal de liberación y desconecta la llamada Liberación hacia adelante Liberación hacia Atrás Llamada en progreso

7 La información se transmite sobre la línea del suscriptor, conexión física de dos hilos. La central suministra la corriente del circuito, -48 V a través de una resistencia de 400 ómhios. Normalmente, la resistencia DC en el lazo del suscriptor no debe superar los 1800 ómhios. Señalización entre abonado y la central

8 Esta transferencia puede ser de dos formas: –Decádica: Se hace por medio de pulsos abriendo y cerrando alternadamente el lazo del suscriptor, los pulsos son enviados a una frecuencia de alrededor de 10 pulsos /seg. –Tonos multifrecuenciales: Cada dígito corresponde a una combinación de dos frecuencias. Transferencia del número B

9 Tabla de tonos recomendada por la UIT-T 123A 456B 789C *0#D 697 Hz 770 Hz 852 Hz 941 Hz 1209 Hz1336 Hz1477 Hz1633 Hz

10 Tonos de información de acuerdo con la UIT-T Tono de marcación Tono de repique Ocupado Congestión Información Especial Intrusión 425 Hz 1 Seg 5 Seg 425 Hz 0.25 Seg 425 Hz 0.25 Seg 0.75 Seg 425 Hz 900 Hz 1400 Hz 1800 Hz 1 Seg 900 Hz 1400 Hz 1800 Hz 1.5 Seg 75 mSeg 425 Hz

11 Señalización entre centrales Señalización por canal asociado: La voz y la señalización viajan por el mismo camino a través de la red telefónica. –Va en el mismo canal de la voz (DC intrabanda). –Va por el mismo canal de voz en otro rango de frecuencias. –Va por un canal específico

12 Señalización de línea y de Registro. Señalización de línea: Es usada para monitorear la línea, antes, durante y después del establecimiento de la llamada. Señalización de registro: Señales para transmitir la información numérica, que sólo se transfiere una vez, la información numérica se almacena en Registros, por lo tanto, involucra los registros de varias centrales.

13 Señalización de línea y de Registro. Tipo de señalización Cantidad de información Velocidad Requerida Período de Señalización Cantidad de equipo LíneaPequeñaBajaLargoGrande RegistroGrandeAltaCortoPoco

14 Señal de Toma: Causa la ocupación del circuito de habla entrante y hace la conexión con un registro que recibirá la información de los dígitos del número B. Sólo se presenta durante el inicio del establecimiento de una llamada. Señal de Acuse de llamada: Se envía para informarle a A que B recibió correctamente la llamada. Señalización de línea

15 Señal de respuesta de B: Se envía desde B cuando se responde la llamada –Empezar tasación de la llamada –Recibir la señal de los aparatos monederos –Desconectar equipo de supervisión de t. Señal de liberación hacia atrás: Se presenta cuando B cuelga el auricular. Señalización de línea

16 Señal de liberación hacia delante: Tiene como función principal iniciar los procesos de desconexión de la llamada. Señal de liberación forzada: En si misma no realiza ningún proceso de desconexión de la llamada. Su principal causa es iniciar una supervisión de tiempo, para que en caso de que B vuelva a descolgar, se genere una señal de recontestación, la cual elimina la supervisión. Señalización de línea

17 Señal de tasación: Su principal función es incrementar el contador de cobro de la llamada del abonado A. Señal de liberación de guardia: Se envía de un circuito entrante a uno saliente para informar que se ha recibido correctamente la señal de liberación hacia atrás. Señalización de línea

18 Señal de bloqueo: La envía un circuito entrante para impedir que el circuito remoto saliente en la otra central utilice el canal para tráfico saliente. Se utiliza para mantenimiento. Señalización de línea

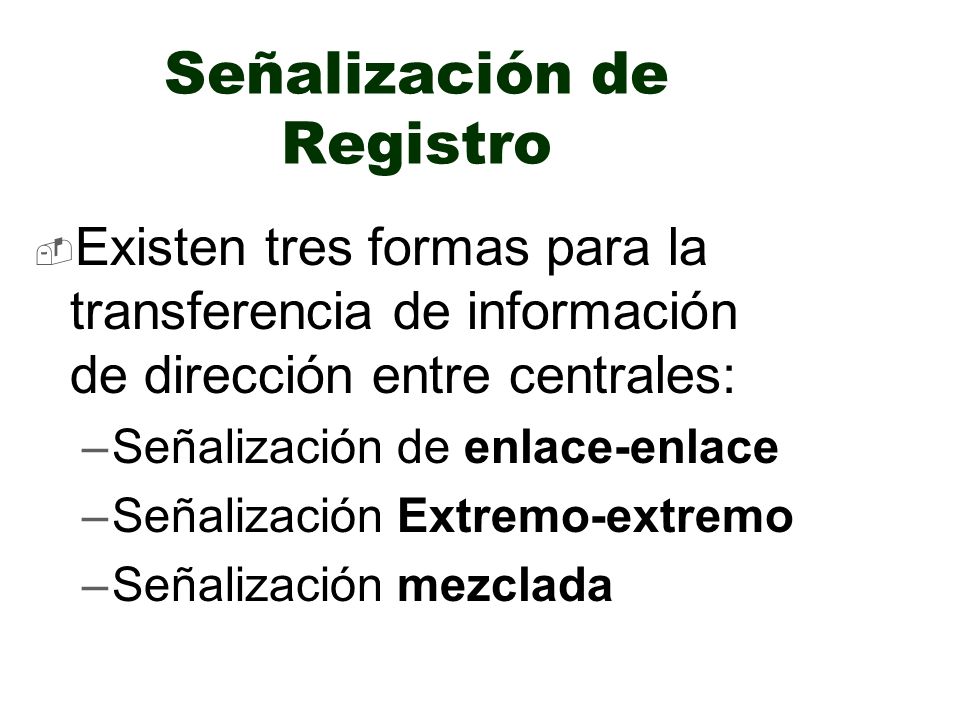

19 Existen tres formas para la transferencia de información de dirección entre centrales: –Señalización de enlace-enlace –Señalización Extremo-extremo –Señalización mezclada Señalización de Registro

20 Señalización de Registro enlace-enlace Central 1 Central 2Central 3Central 4 Determina el enrutamiento A B

21 Señalización de Registro extremo-extremo Central 1 Central 2Central 3Central 4 A B

22 Señalización de Registro Mezclada Central 1 Central 2Central 3Central 4Central 5 A B 4339

23 Este sistema de señalización multifrecuencial de secuencia forzada se ha usado desde Lo diseñó Ericsson y lo aplicó en Holanda En 1962 la CCITT lo estandarizó y le dio el nombre de sistema regional No.2 ó R2. Este sistema de señalización transmite sus señales de forma continua en ambas direcciones y permite que se puedan mandar señales simultáneamente en ambas direcciones Señalización de Registro MFC

24 Las señales de este sistema consisten en una combinación de 2 frecuencias. Se tienen dos conjuntos de frecuencias, uno para cada sentido de transmisión (A a B y B a A), cada uno formado por 6 diferentes frecuencias. Esto se denomina código de 2 de n, donde n=6. Señalización de Registro MFC

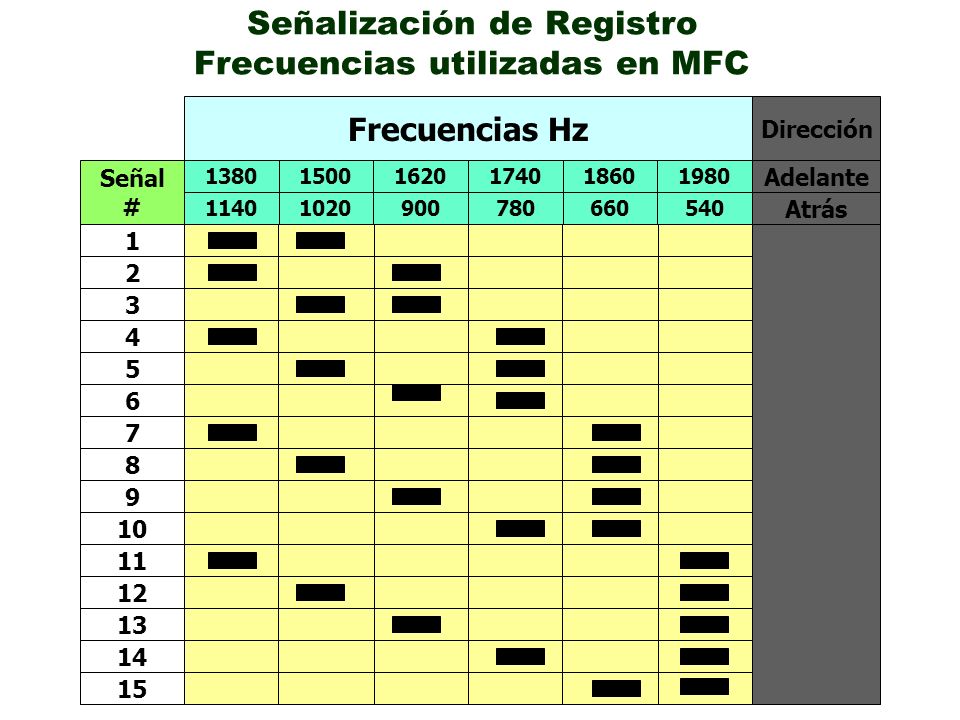

25 Señalización de Registro Frecuencias utilizadas en MFC

26 Señales hacia delante: Son llamadas señales numéricas, su función es transmitir la información del número B. Son producidas por un equipo llamado emisor de código o CS. Señales hacia atrás: Son llamadas señales de control, ya que su función principal es dirigir o forzar la señalización hacia delante. Son recibidas por un equipo receptor de códigos o CR. Señalización de Registro MFC

27 Tx Rx Tx NC Emisor de código CS Receptor de código CR NC a b c d e f i h Señalización de Registro MFC Ejemplo N=Señal Numérica hacia delante C=Señal de Control hacia atrás

28 Explicación del ejemplo. a. El CS envía hacia adelante una señal continua a un CR b. Cuando el CR reconoce las 2 frecuencias transmitidas, identifica la señal. c. El CR envía una señal hacia atrás continua. d. Cuando el CS detecta las dos frecuencias de la señal hacia atrás identifica la señal. e. El CS procede a cortar el envío de la señal hacia adelante. La señal a. Todavía se está emitiendo. f. El CR reconoce que la señal hacia adelante ha cesado. g. El CR corta su señal hacia atrás. Como se elimina la señal no se ha graficado. h. El CS detecta que la señal hacia atrás ha cesado y se prepara para enviar la siguiente señal. i. Se transmite la nueva señal hacia adelante después de un posible silencio en la línea.

29 Señalización de Registro MFC-LME para Colombia

30 Señal # GRUPO I Información de destino Cifra 1 Cifra 2 Cifra 3 Cifra 4 Cifra 5 Cifra 6 Cifra 7 Cifra 8 Cifra 9 Cifra 0 Rutas especiales Llamada a Operadora (1) Llamada a eq. De mtto. Reserva Fín de número A (2) GRUPO II Información de orígen Operadora Interurbana Suscriptor ordinario Teléfono público Inf. Inmediata de tarifa Disponible Señales hacia adelante MFC-LME (1)En señalización con equipos toll ticketing se interpreta como llamada rechazada (2)Con equipos Toll Ticketing

31 Señal # GRUPO A Control de establecimiento de La conexión GRUPO B Estado del Abonado B GRUPO C Control de Transmisión del número A Emitir siguiente cifra Envíe desde la Primera cifra Cambio a señales B Envíe señ. Grupo II Congestión Disponible Envíe número A Cambie a señ. Grupo C Abonado libre Con cobro Abonado ocupado Interceptación Congestión Abonado libre Sin cobro Doble Desconexión (1) Envíe siguiente cifra Disponible (2) Envíe señ. Grupo II Cambio a señales B Congestión Disponible Señales hacia atrás MFC-LME (1)Actualmente se utiliza a nivel local para rastrear llamadas maliciosas. (2)En sistemas diferentes al de Colombia, se interpreta como cambie a señales del grupo A y envíe desde el primer dígito del número B

32 Señalización de Registro MFC-R2 para Colombia

33 Señal # GRUPO I Información de destino Cifra 1 Cifra 2 Cifra 3 Cifra 4 Cifra 5 Cifra 6 Cifra 7 Cifra 8 Cifra 9 Cifra 0 Rutas especiales Llamada a Operadora Llamada a eq. De mtto. Tránsito internacional. Supresor de eco Fín de número A con equipos toll ticketing GRUPO II Información de orígen Abonado normal Suscriptor con prioridad Equipo de mtto. Inf. Inmediata de tarifa Operadora Transmisión de datos nacional Abonado u operadora sin facilidad de intervenir Transmisión de datos internacional Disponible Operadora con facilidad de intervención Teléfonos monederos Disponible Señales hacia adelante MFC-R2

34 Señal # GRUPO A Control del establecimiento De la conexión GRUPO B Estado abonado B Envíe la siguiente Cifra (n+1) Envíe la penúltima Cifra (n-1) Cambio a señales B y envíe señales Del grupo II Congestión en la Red Nacional Envíe categoría de A. Envíe siguiente Cifra de A Número B completo, paso a la condición de hablar Emita la antepenúltima cifra (n-2) Envíe la cifra anterior a la antepenúltima Cifra (n-3) Reserva Cambiar tipo de señalización MFC-LME a MFC- R2 Emitir indicación de tránsito Internacional Emitir cifra de discriminación del lenguaje Envíe localización registro R2 Interna- Cional saliente Petición de información sobre el empleo Del Supresor de eco Congestión Internacional Abonado libre con cobro Suscriptor transferido Suscriptor ocupado Congestión Número nacional inexistente Suscriptor libre con cobro. Local Rastreo Llamada maliciosa. Suscriptor libre sin cobro Línea de abonado dañada Disponible nacional Reserva Internacional Señales hacia atrás MFC-R2

35 Señalización por Canal Común Punto de Señalización Un punto de señalización (PS) es un nodo de conmutación o procesamiento en una red de señalización, con las funciones del SS CCITT No 7 implementadas. Una central telefónica, funcionando como un Punto de Señalización, debe ser del tipo SPC (Stored Program Control), con señalización No. 7 que es una forma de comunicación de datos entre procesadores. Todos los puntos de Señalización en la Red de señalización No. 7 están identificados por un código único (14 bits) conocido como Código de Punto de Señalización (CPS).

36 Señalización por Canal Común Enlace de señalización El sistema de señalización por Canal Común usa enlaces de señalización (ES) para transportar los mensajes de señalización entre dos puntos de señalización. Físicamente, un enlace de señalización consiste de un terminal de señalización en cada terminal de la línea y alguna clase de medio de transmisión (normalmente una ranura de tiempo de un enlace PCM) interconectando los dos terminales de señalización. Varios enlaces de señalización en paralelo que interconectan directamente dos puntos de señalización constituyen un conjunto de enlaces de señalización

37 Señalización por Canal Común Definiciones Puntos de Señalización Adyacentes: Aquellos conectados directamente por un conjunto de enlaces de señalización Puntos de Señalización no Adyacentes : Los no conectados directamente por un conjunto de enlaces de señalización. Red de Señalización: Conjunto de enlaces de señalización y puntos de señalización. Funciones de Usuario: Las funciones utilizadas por la red de señalización para la transmisión de los mensajes.

38 Modo de Señalización: El término Modo de Señalización se refiere a la asociación entre el trayecto seguido por un mensaje de señalización y la trayectoria de voz (o el dato) a la que se refiere el mensaje. Señalización por Canal Común Definiciones

39 Señalización por Canal Común Modo de Señalización En el modo asociado de señalización, los mensajes referentes a una llamada siguen la misma trayectoria de voz entre dos puntos de señalización adyacentes SP ASOCIADO RELACIÓN DE SEÑALIZACIÓN CONJUNTO DE ENLACES DE SEÑALIZACIÓN

40 En el modo cuasi-asociado de señalización, los mensajes pertenecientes a una llamada son conducidos por dos o más conjuntos de enlaces en tandem pasando a través de uno o más puntos de señalización que son el origen y el destino de los mensajes. SP CUASI-ASOCIADO RELACIÓN DE SEÑALIZACIÓN CONJUNTO DE ENLACES DE SEÑALIZACIÓN STP Señalización por Canal Común Modo de Señalización

41 Modo Cuasi-asociado de Señalización: En este caso los mensajes de señalización siguen otra trayectoria diferente a la de la voz. Los puntos de señalización a través de los cuales pasa el mensaje se denominan Puntos de Transferencia de Señalización (PTS) Señalización por Canal Común Modo de Señalización

42 Punto Origen: Es un punto de señalización en el que se genera un mensaje. Punto Destino: Es un punto de señalización, al cual está destinado un mensaje Punto de Transferencia de Señalización (PTS): Es un punto de señalización, en el cual un mensaje recibido por un enlace de señalización se transfiere a otro enlace de señalización utilizando únicamente la parte Transferencia de Mensajes PTM, sin procesar el contenido del mensaje, se denomina Señalización por Canal Común Punto de Señalización

43 PARTE DE TRANSFERENCIA DE MENSAJES PARTES DE USUARIO PARTES DE USUARIO PARTES DE USUARIO PARTES DE USUARIO PARTES DE USUARIO PARTES DE USUARIO

44 TCAP SCCP RED DE SEÑALIZACIÓN ENLACE DE SEÑALIZACIÓN ENLACE DE DATOS DE SEÑALIZACIÓN MTP CAPA 1 CAPA 2 CAPA 3 CAPA 4 CAPA 5 CAPA 6 CAPA 7 ISO SS ISUP TUP OMAPOMAP Arquitectura Funcional del Sistema de Señalización CCITT No.7

45 SISTEMA CONTROL DE TRANSFERENCIA DE MENSAJE ENLACE DE DATOS DE SEÑALIZACIÓN SISTEMA CONTROL DE TRANSFERENCIA DE MENSAJE SISTEMA CONTROL DE TRANSFERENCIA DE MENSAJE PARTE DE TRANSFERENCIA DE MENSAJES (MTP) PARTE DE USUARIO (UP) PARTE DE USUARIO (UP) PARTE DE USUARIO (UP) PARTE DE USUARIO (UP) PARTE DE USUARIO (UP) PARTE DE USUARIO (UP) PARTE DE USUARIO (UP) PARTE DE USUARIO (UP) SCCPSCCP SCCPSCCP PARTE DE CONTROL DE CONEXIÓN DE SEÑALIZACIÓN PUNTO DE SEÑALIZACIÓN (SP) PUNTO DE TRANSFERENCIA DE SEÑALIZACIÓN (STP) PUNTO DE SEÑALIZACIÓN (SP) &La MTP es común para todas las partes de usuario dentro de una central. &La MTP consiste del Enlace de Datos de Señalización el cual interconecta las dos centrales y el Sistema de Control de Transferencia de Mensajes. Estructura del sistema de Señalización CCITT No 7.

46 Funciones del enlace de datos de señalización Funciones del enlace de datos de señalización Enlace de datos de señalización Enlace de datos de señalización ENLACE DE SEÑALIZACIÓN Tratamiento de los mensajes de señalización Tratamiento de los mensajes de señalización Gestión de la red de señalización Gestión de la red de señalización FUNCIONES DE LA RED DE SEÑALIZACIÓN PARTE DE TRANSFERENCIA DE MENSAJES MTP NIVEL 1NIVEL 2NIVEL 3NIVEL4 PARTES DE USUARIO (UP) Mensajes de señalizaciónSeñales de Control Estructura general de las funciones del Sistema de Señalización CCITT No. 7 &El Sistema de Control de Transferencia de Mensajes se divide en dos partes &Funciones del Enlace de Señalización (Nivel 2) &Funciones de la Red de Señalización (Nivel 3) Pruebas y Mantenimiento

47 Canales de transmisión Canales de transmisión Funciones de conmutación Funciones de conmutación Funciones del enlace de señalización Funciones del enlace de señalización Enlace de datos de señalización Enlace de señalización Distribución de mensajes Distribución de mensajes Discriminación de mensajes Discriminación de mensajes Encamina- miento de mensajes Encamina- miento de mensajes TUP DUP OTRO TIPO OTRO TIPO Pruebas y Mantenimiento Gestión de tráfico de señalización Gestión de tráfico de señalización Gestión de rutas de señalización Gestión de rutas de señalización Gestión de enlaces de señalización Gestión de enlaces de señalización Gestión de la red de señalización Tratamiento de los mensajes de señalización Nivel 1 Nivel 2 Nivel 3 Nivel 4 Partes de usuario (up) Partes de usuario (up) Parte de Transferencia de mensajes (MTP) Flujo de mensajes de señalización Señales de control e indicaciones

48 FUNCIONES DEL ENLACE DE DATOS DE SEÑALIZACIÓN & Delimitación de las unidades de señalización & Alineación de las unidades de señalización & Detección de errores & Corrección de errores & Alineación inicial & Supervisión de errores en el enlace de señalización & Control de flujo

49 CK LI FIBFIB FIBFIB FSN BIBBIB BIBBIB BSN CK SF LI FIBFIB FIBFIB FSN BIBBIB BIBBIB BSN CK SIF SIO LI FIBFIB FIBFIB FSN BIBBIB BIBBIB BSN F F F F MSUMessage Signal Unit 8 n, n>=2 F F LSSULink Status Signal Unit F F FISUFill In Signal Unit ó 16 F F 268 F F 268 primer bit transmitido FORMATO DE LA UNIDAD DE SEÑALIZACIÓN BIBBacward Indicator Bit BSNBacward Sequence Number CKCheck Bit FFlag FIBForward Indicator Bit FSNForward Sequence Number LILength Indicator nNúmero de octetos en el SIF SFStatus Field SIFSignalling Information Field SIOService Information Octet

50 CK SIF SIO F F LI FIBFIB FIBFIB FSN BIBBIB BIBBIB F F BSN DELIMITACIÓN Y ALINEACIÓN DE LAS UNIDADES DE SEÑALIZACIÓN primer bit transmitido 8 n, n>=2 &La Bandera indica el comienzo y fin de una SU &Normalmente la bandera de apertura de una SU es la bandera de cierre de la SU precedente. &La configuración de bits para la bandera es &Con el fin de asegurar que el código de bandera no sea reproducido en en ninguna otra parte de la SU, se utiliza el BIT STUFFING

51 CK SIF SIO F F LI FIBFIB FIBFIB FSN BIBBIB BIBBIB F F BSN primer bit transmitido 8 n, n>=2 LI=0FISU LI= 1 ó 2LSSU LI>2MSU LI=0FISU LI= 1 ó 2LSSU LI>2MSU DELIMITACIÓN Y ALINEACIÓN DE LAS UNIDADES DE SEÑALIZACIÓN (Cont.) &Se utiliza para indicar el número de octetos que siguen al octeto indicador de longitud y preceden a los bits de control. &Indica el tipo de SU. &Es obligatorio que el extremo transmisor fije LI a su valor correcto de acuerdo al tipo de SU.

52 CK SIF SIO F F LI F F MSU SUBSERVICE FIELD (SF) SUBSERVICE FIELD (SF) D C B A SERVICE INDICATOR (SI) SERVICE INDICATOR (SI) 0 1 Red Internacional Disponible Red Nacional Reservado para uso Nacional D C B A DISPONIBLEDISPONIBLE DISPONIBLEDISPONIBLE D C B A Gestión de Red de Señalización Chequeo de la Red de Señalización Disponible PCCS Parte de Usuario Telefónico Parte de Usuario RDSI Parte de Usuario de Datos Disponible a Disponible FIBFIB FIBFIB FSN BIBBIB BIBBIB BSN n, n>=2 SIO : Service Information Octet

53 CK SIF SIO F F LI F F CORRECCIÓN DE ERROR CORRECCIÓN DE ERROR MSU - MESSAGE SIGNAL UNIT ROUTING LABEL SLS OPC DPC SSF NI Disp. 22 SI SLSSignalling Link Selection OPCOriginating Point Code DPCDestination Point Code SSFSubService Field NINetwork Indicator SIService Indicator SIF : Service Information Field

54 CK SIF SIO F F LI FIBFIB FIBFIB FSN BIBBIB BIBBIB F F BSN primer bit transmitido 8 n, n>=2 La función de detección de errores se realiza mediante 16 bits de control contenidos al final de cada unidad de señalización. La función de detección de errores se realiza mediante 16 bits de control contenidos al final de cada unidad de señalización. DETECCIÓN DE ERRORES

55 Se realiza mediante 16 bits de control contenidos al final de cada SU. Los bits de control los genera el terminal emisor. Polinomio Generador: Polinomio de Control: En el terminal receptor se comprueba la correspondencia entre los bits de control y la parte restante de la SU. Si no existe una correspondencia completa se descarta la SU.

56 MSU Buffer de transmisión Buffer de retransmisión Buffer de recepción ST A ST B Hacia el nivel 3 &El método de corrección básico se aplica en enlaces de señalización que utilizan medios de transmisión terrestres. &El buffer de retransmisión guarda todos los mensajes que nos han tenido acuses de recibo positivo. Al recibir el reconocimiento positivo el mensaje es enviado al buffer de recepción y si el reconocimiento es negativo lo descarta. La información que se retiene: OIS SIF FSN LI CORRECCIÓN DE ERRORES

57 CORRECCIÓN DE ERRORES (cont.) Se utilizan acuses de recibo positivo para indicar la transferencia correcta de la MSU y acuses de recibo negativos como peticiones explícitas de retransmisión de MSU erróneas recibidas. El procedimiento de corrección de errores funciona independientemente en ambos sentidos de transmisión. La transmisión de MSU se detiene temporalmente durante las retransmisiones o cuando hay una elevada carga momentánea o errores en acuses de recibo positivos (Esto quiere decir que no se dispone de FSN para asignar). No pueden haber más de 127 SU para retransmisión En condiciones normales cuando no hay MSU para transmisión o retransmisión se envían continuamente FISU (80% del tiempo)

58 1717 CK CIF SIO F F LI FIBFIB FIBFIB FSN BIBBIB BIBBIB F F BSN CORRECCIÓN DE ERROR CORRECCIÓN DE ERROR Acuses de recibo positivo y negativo y Control de secuencia &Para poder manejar los acuses de recibo tanto positivos como negativos y para controlar la secuencia las SU contienen dos números secuenciales: &FSN: Forward Sequence Number que es el que hace el control de la secuencia de las SU &BSN: Backward Sequence Number que es el que tiene la función de acuse de recibo &y dos bit indicadores &FIB: Forward Indicator Bit &BIB: Backward Indicator Bit

59 AB FSN BSN POSITIVE ACKNOWLEDGEMENT (RECONOCIMIENTO POSITIVO) FSN=63 AB FSN BSN NEGATIVE ACKNOWLEDGEMENT (RECONOCIMIENTO NEGATIVO) FSN=36 BSN=35 BIB= Invierte el valor FIB BIB=FIB &Cuando el mensaje se recibe correctamente el terminal de señalización envía un RECONOCIMIENTO POSITVO insertando el FSN del mensaje recibido como un BSN y haciendo el BIB=FIB del mensaje recibido. &Esto lo hace en las MSU, FISU y LSSU &Si el mensaje recibido es incorrecto, el terminal de señalización envía un RECONOCIMIENTO NEGATIVO invirtiendo el BIB y el FSN del último mensaje recibido correctamente se inserta en el campo BSN Acuses de recibo positivo y negativo y Control de secuencia (Cont.)

60 ALINEACIÓN INICIAL Este procedimiento es aplicable a la activación y al restablecimiento del enlace. En el procedimiento sólo interviene el enlace de señalización que ha de alinearse Existen dos períodos de prueba: > y > que son determinados por el Nivel 3. Existen indicaciones de estado de la alineación inicial que se transmiten en el campo SF de las LSSU

61 NIVEL 2 NIVEL 2 NIVEL 2 NIVEL 2 Enlace de señalización AB SIOS SIE (SIN) FISU Encendido Nivel 3 Inicio } Prueba En servicio { Encendido InicioNivel 3 Prueba En servicio PROCEDIMIENTO DE ALINEACIÓN INICIAL

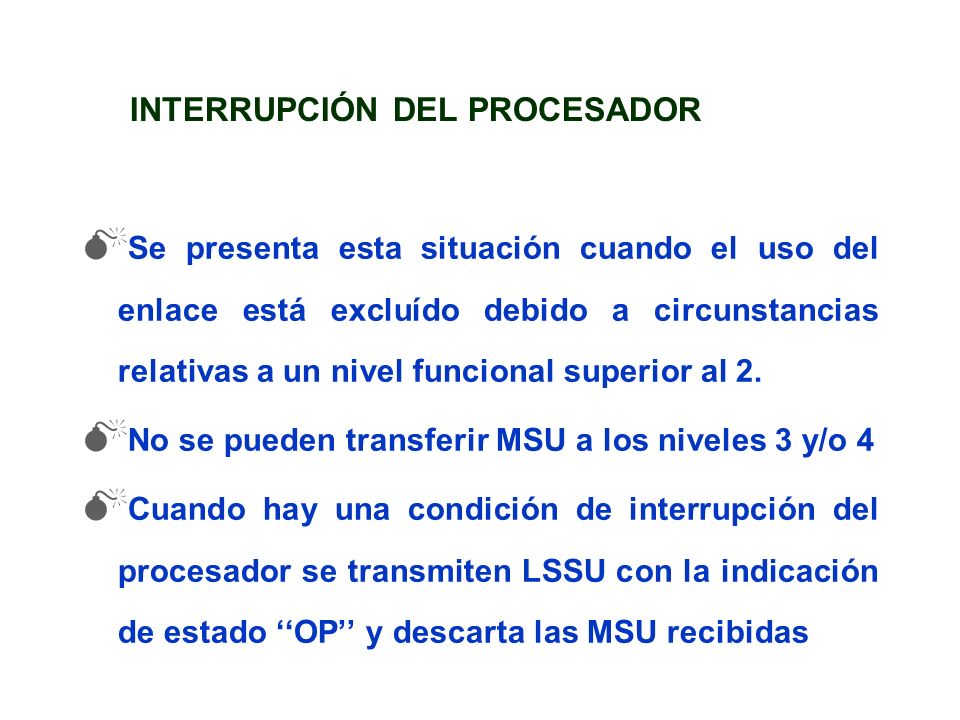

62 INTERRUPCIÓN DEL PROCESADOR Se presenta esta situación cuando el uso del enlace está excluído debido a circunstancias relativas a un nivel funcional superior al 2. No se pueden transferir MSU a los niveles 3 y/o 4 Cuando hay una condición de interrupción del procesador se transmiten LSSU con la indicación de estado OP y descarta las MSU recibidas

63 SUPERVISIÓN DE ERRORES Para estar seguros de que el funcionamiento de los enlaces de señalización es adecuado, la función de supervisión de errores se realiza por medio de dos monitores & Monitor de la Tasa de Errores de las Unidades de Señalización (SUERM) & Monitor de la Tasa de errores de la Alineación (AERM)

64 Nivel de Alarma por cada 256 Unidades de Señalización (SUs) recibidas +1 por cada Unidad de Señalización (SU) retransmitida SUERM (Signal Unit Error Rate Monitor) &Se emplea cuando el enlace de señalización está en servicio y proporciona uno de los criterios para ponerlo fuera de servicio &Los tres parámetros que determinan su función son: &TNúmero de SU erróneas consecutivas recibidas &1/DSU erróneas/SU &NOctetos que hará avanzar el contador mientras se encuentre en el modo Cómputo de Octetos

65 AERM (Alignment Error Rate Monitor) Es un contador lineal que funciona durante los períodos de prueba Normal y de Emergencia Los parámetros que se tienen en cuenta son: & Tin=4Umbral para el período N & Tie=1Umbral para el período E & M= 5Número de interrupciones & N=16Octetos recibidos

66 CONTROL DE FLUJO El procedimiento se utiliza como respuesta a una situación de congestión en el Nivel 2 Los pasos que se siguen son: &Parar el reconocimiento de nuevos MSU &Enviar LSSU con la indicación de estado B (Busy) a intervalos T5 &Se inicia el temporizador T6. Si expirado éste continúa el estado de congestión se cierra el enlace en el lado emisor y se dá alarma &En el extremo receptor cada vez que se recibe una LSSU que contiene SIB, rearranca el temporizador T7 de retardo excesivo de acuse de recibo.

67 CK SF F F LI F F LSSU - LINK STATUS SIGNAL UNIT CORRECCIÓN DE ERROR CORRECCIÓN DE ERROR DISPONIBLE C B A INDICADIONES DE ESTADO C B A INDICADIONES DE ESTADO Fuera de Alineación > Alineación Normal > Alineación de Emergencia > Fuera de servicio > Procesador fuera de servicio > Ocupado > CÓDIGOS DEL NIVEL 2
