Presentación del tema: "GV-AS Controller 2012/4/16 Serie Controlador Tabla de Comparación: 1."— Transcripción de la presentación:

1

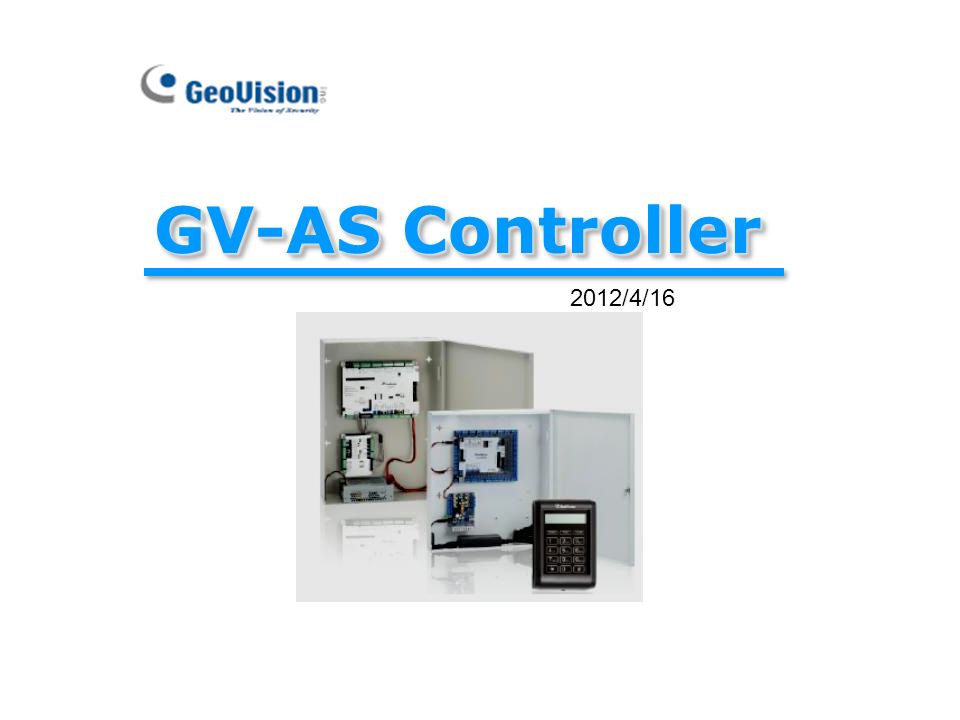

2 GV-AS Controller 2012/4/16

3 Serie Controlador

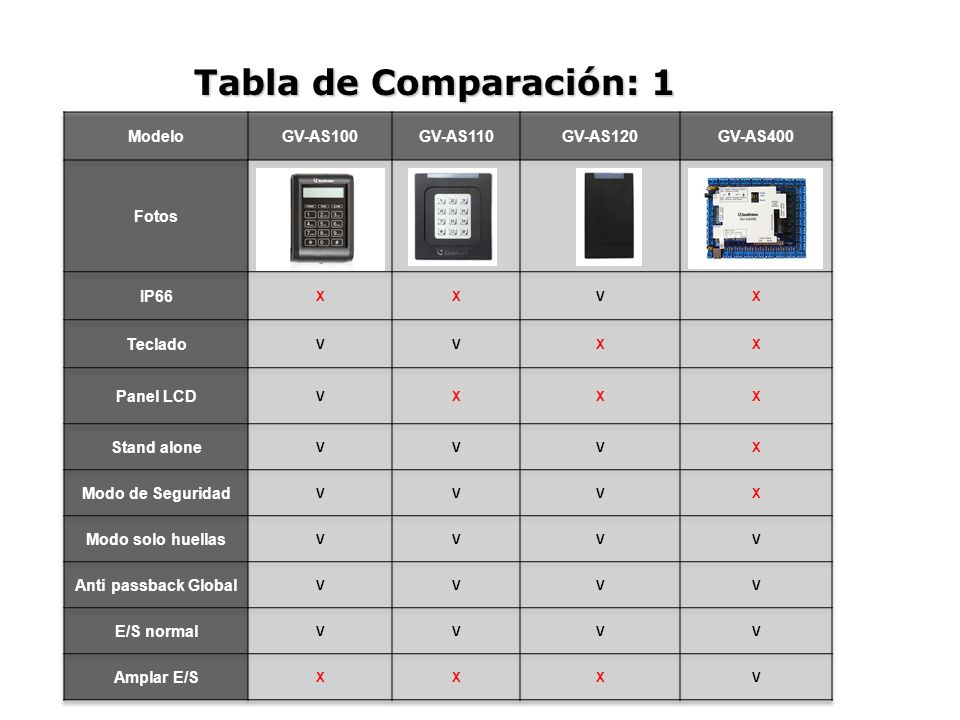

4 Tabla de Comparación: 1

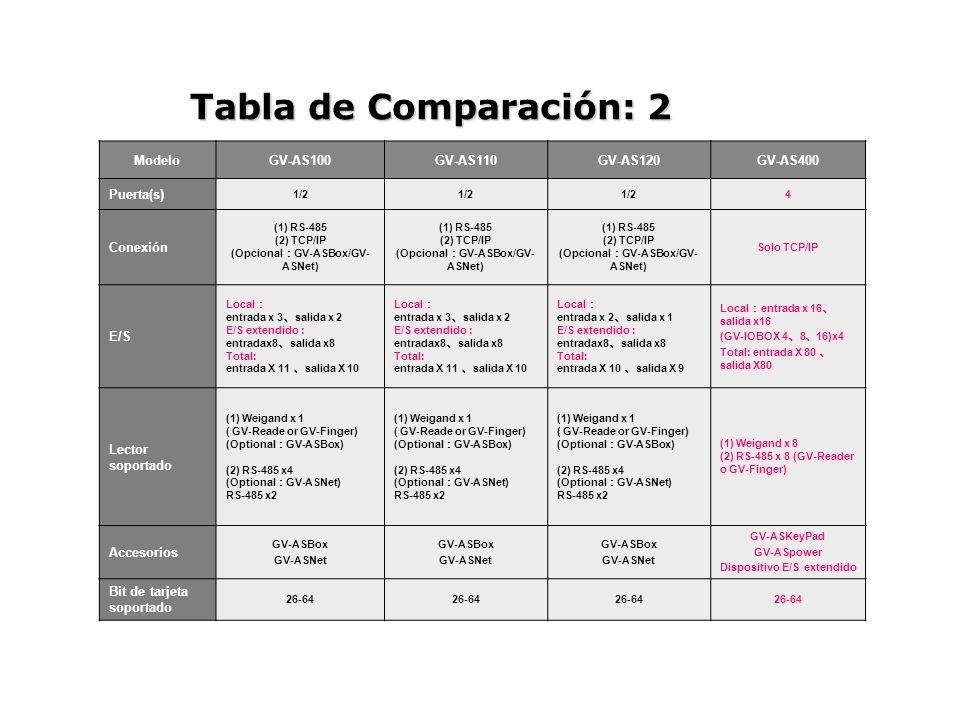

5 ModeloGV-AS100GV-AS110GV-AS120GV-AS400 Puerta(s) 1/2 4 Conexión (1) RS-485 (2) TCP/IP (Opcional GV-ASBox/GV- ASNet) (1) RS-485 (2) TCP/IP (Opcional GV-ASBox/GV- ASNet) (1) RS-485 (2) TCP/IP (Opcional GV-ASBox/GV- ASNet) Solo TCP/IP E/S Local entrada x 3 salida x 2 E/S extendido : entradax8 salida x8 Total: entrada X 11 salida X 10 Local entrada x 3 salida x 2 E/S extendido : entradax8 salida x8 Total: entrada X 11 salida X 10 Local entrada x 2 salida x 1 E/S extendido : entradax8 salida x8 Total: entrada X 10 salida X 9 Local entrada x 16 salida x16 (GV-IOBOX )x4 Total: entrada X 80 salida X80 Lector soportado (1) Weigand x 1 ( GV-Reade or GV-Finger) (Optional GV-ASBox) (2) RS-485 x4 (Optional GV-ASNet) RS-485 x2 (1) Weigand x 1 ( GV-Reade or GV-Finger) (Optional GV-ASBox) (2) RS-485 x4 (Optional GV-ASNet) RS-485 x2 (1) Weigand x 1 ( GV-Reade or GV-Finger) (Optional GV-ASBox) (2) RS-485 x4 (Optional GV-ASNet) RS-485 x2 (1) Weigand x 8 (2) RS-485 x 8 (GV-Reader o GV-Finger) Accesorios GV-ASBox GV-ASNet GV-ASBox GV-ASNet GV-ASBox GV-ASNet GV-ASKeyPad GV-ASpower Dispositivo E/S extendido Bit de tarjeta soportado Tabla de Comparación: 2

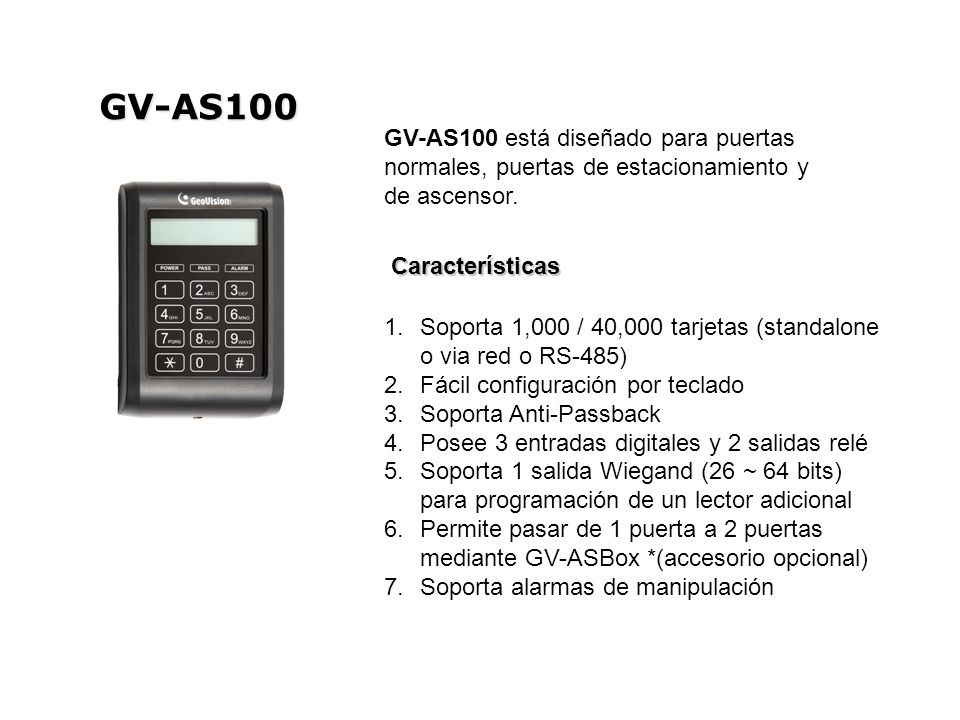

6 GV-AS100 GV-AS100 está diseñado para puertas normales, puertas de estacionamiento y de ascensor. 1.Soporta 1,000 / 40,000 tarjetas (standalone o via red o RS-485) 2.Fácil configuración por teclado 3.Soporta Anti-Passback 4.Posee 3 entradas digitales y 2 salidas relé 5.Soporta 1 salida Wiegand (26 ~ 64 bits) para programación de un lector adicional 6.Permite pasar de 1 puerta a 2 puertas mediante GV-ASBox *(accesorio opcional) 7.Soporta alarmas de manipulación Características

7 GV-AS100 Especificaciones

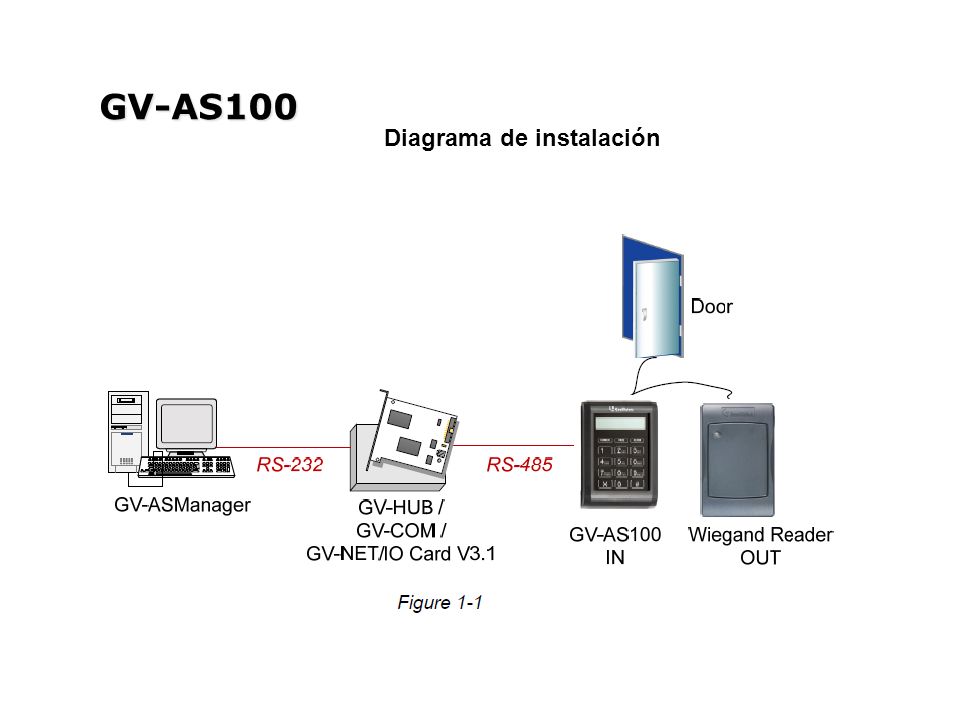

8 GV-AS100 Diagrama de instalación

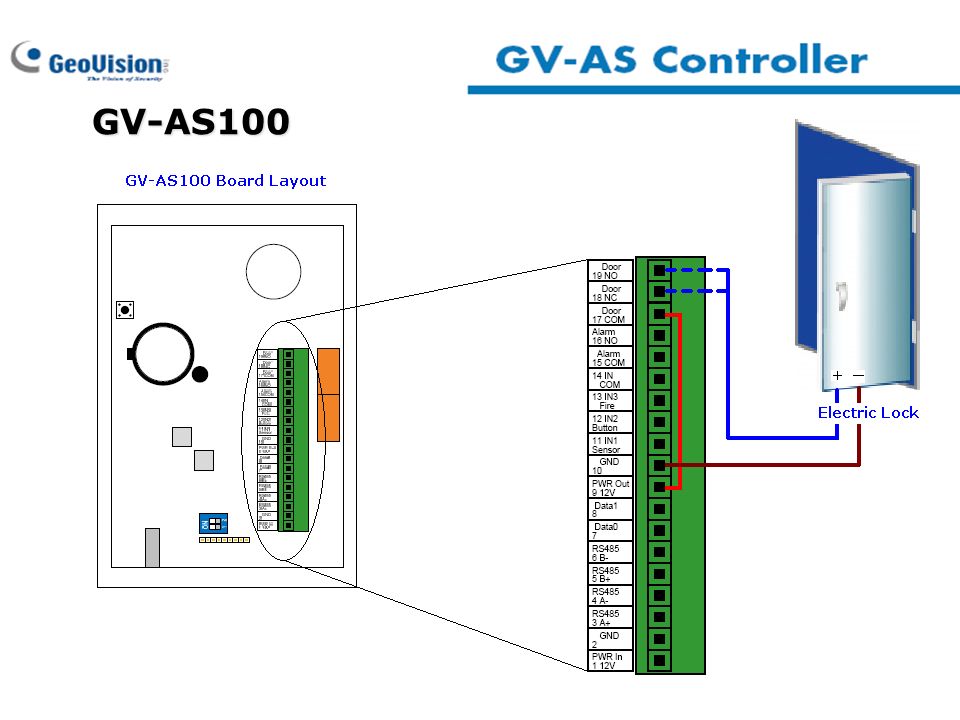

9 GV-AS100

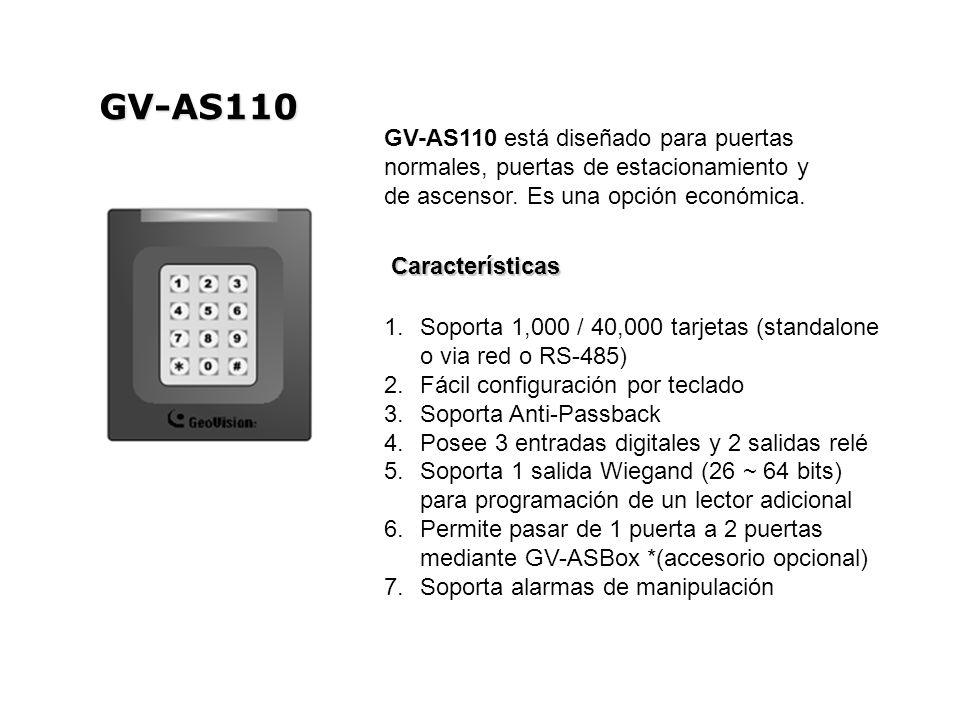

10 GV-AS110 GV-AS110 está diseñado para puertas normales, puertas de estacionamiento y de ascensor. Es una opción económica. 1.Soporta 1,000 / 40,000 tarjetas (standalone o via red o RS-485) 2.Fácil configuración por teclado 3.Soporta Anti-Passback 4.Posee 3 entradas digitales y 2 salidas relé 5.Soporta 1 salida Wiegand (26 ~ 64 bits) para programación de un lector adicional 6.Permite pasar de 1 puerta a 2 puertas mediante GV-ASBox *(accesorio opcional) 7.Soporta alarmas de manipulación Características

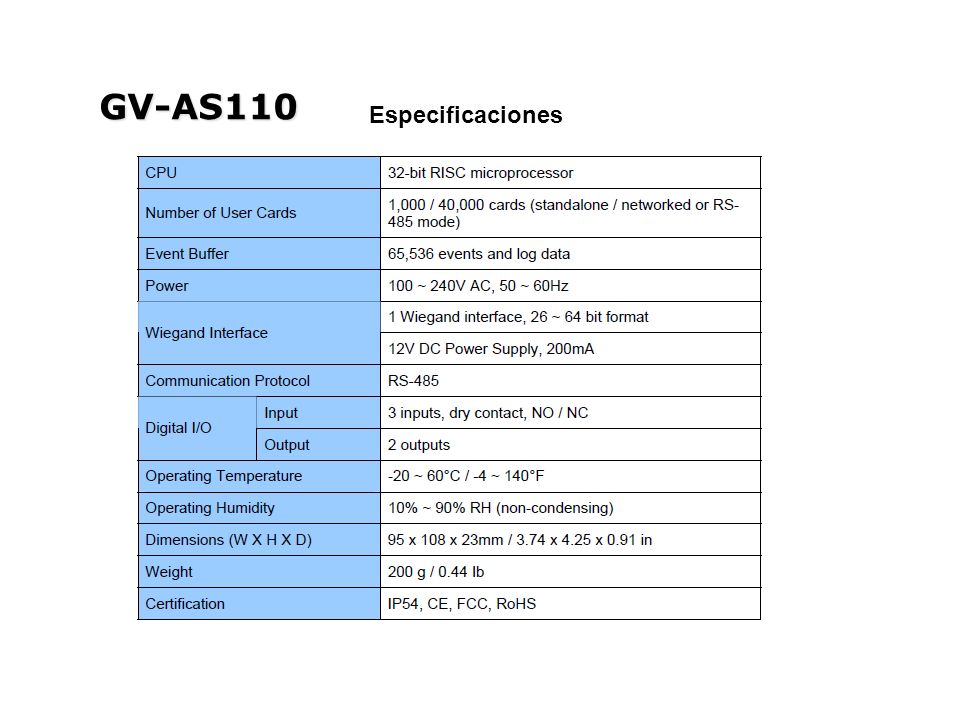

11 GV-AS110 Especificaciones

12 GV-AS110 Diagrama de instalación

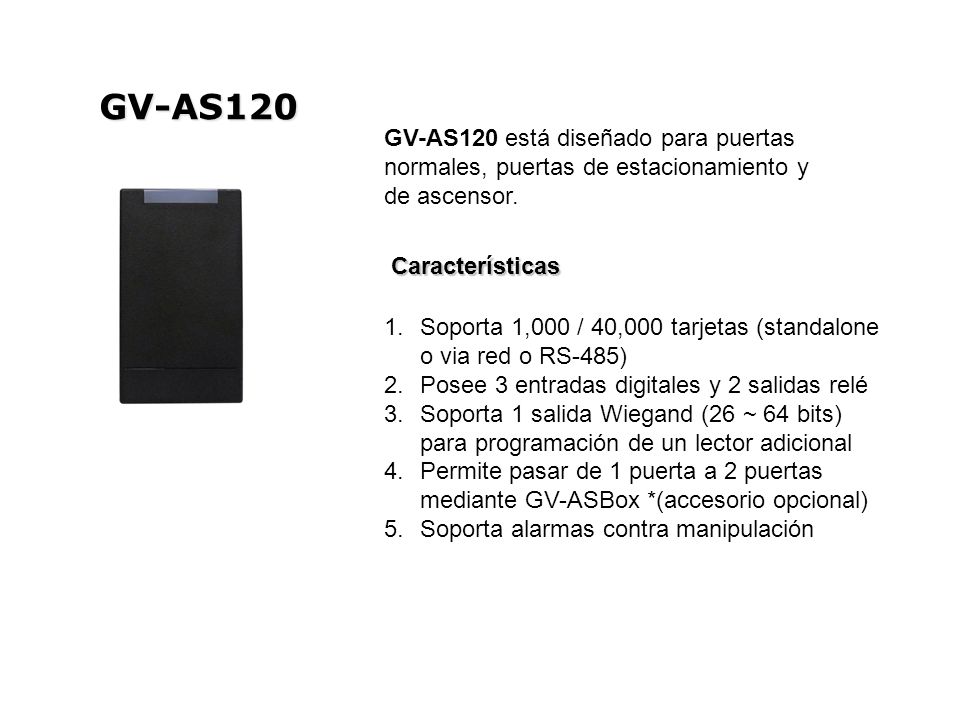

13 GV-AS120 GV-AS120 está diseñado para puertas normales, puertas de estacionamiento y de ascensor. 1.Soporta 1,000 / 40,000 tarjetas (standalone o via red o RS-485) 2.Posee 3 entradas digitales y 2 salidas relé 3.Soporta 1 salida Wiegand (26 ~ 64 bits) para programación de un lector adicional 4.Permite pasar de 1 puerta a 2 puertas mediante GV-ASBox *(accesorio opcional) 5.Soporta alarmas contra manipulación Características

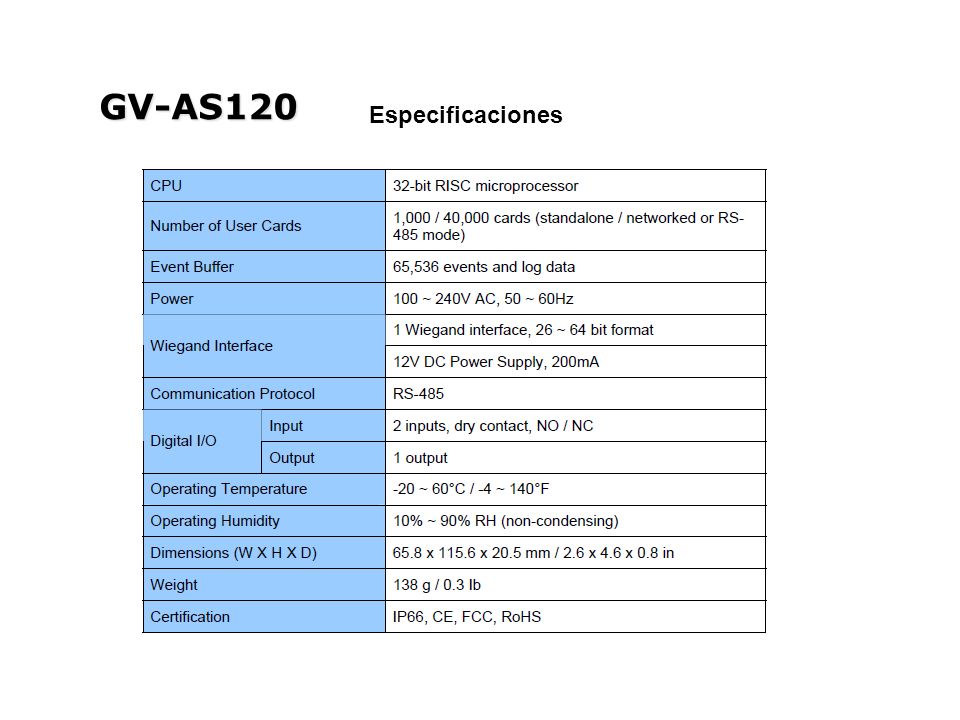

14 GV-AS120 Especificaciones

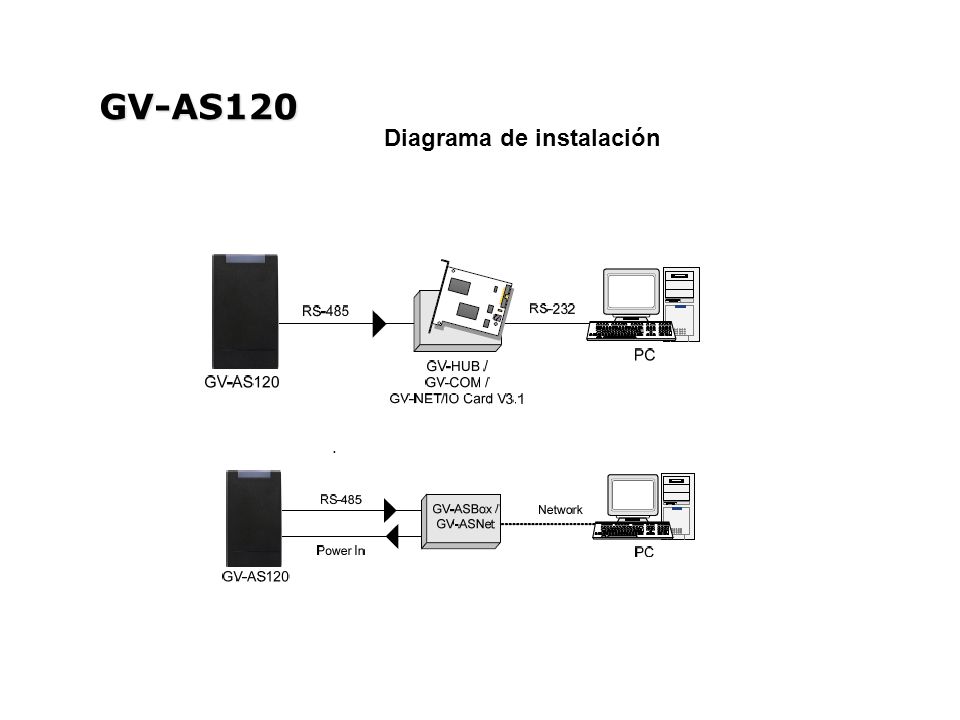

15 GV-AS120 Diagrama de instalación

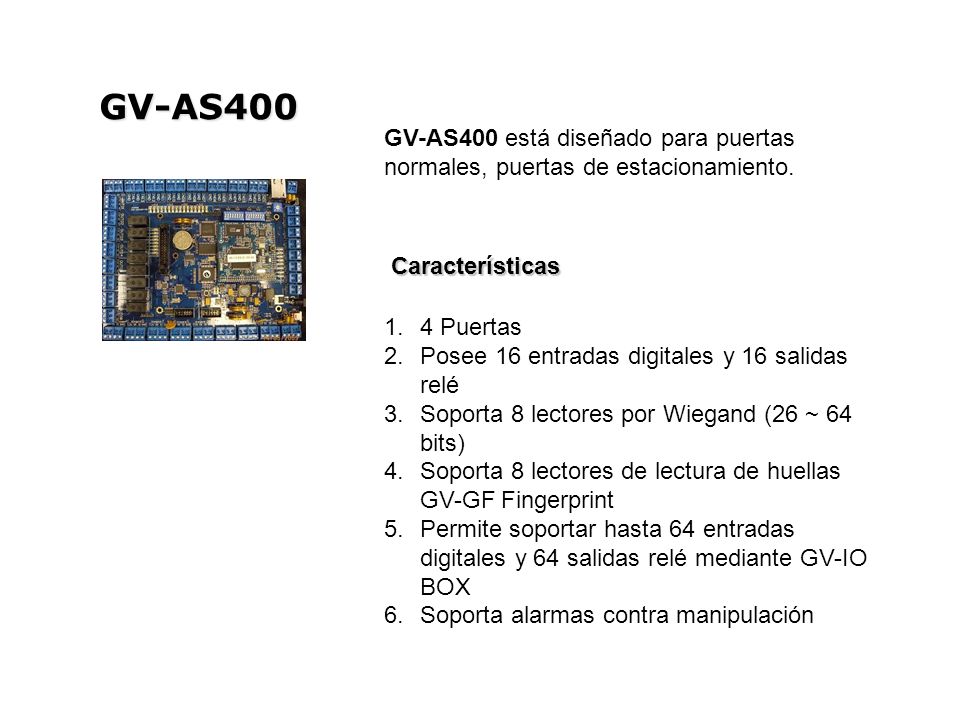

16 GV-AS400 GV-AS400 está diseñado para puertas normales, puertas de estacionamiento. 1.4 Puertas 2.Posee 16 entradas digitales y 16 salidas relé 3.Soporta 8 lectores por Wiegand (26 ~ 64 bits) 4.Soporta 8 lectores de lectura de huellas GV-GF Fingerprint 5.Permite soportar hasta 64 entradas digitales y 64 salidas relé mediante GV-IO BOX 6.Soporta alarmas contra manipulación Características

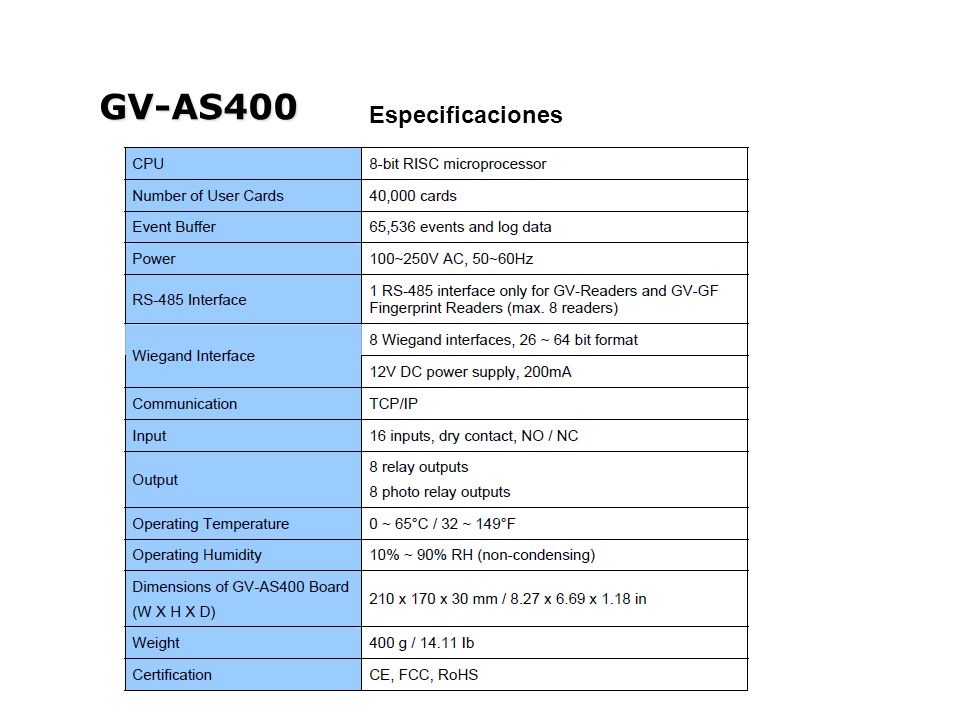

17 GV-AS400 Especificaciones

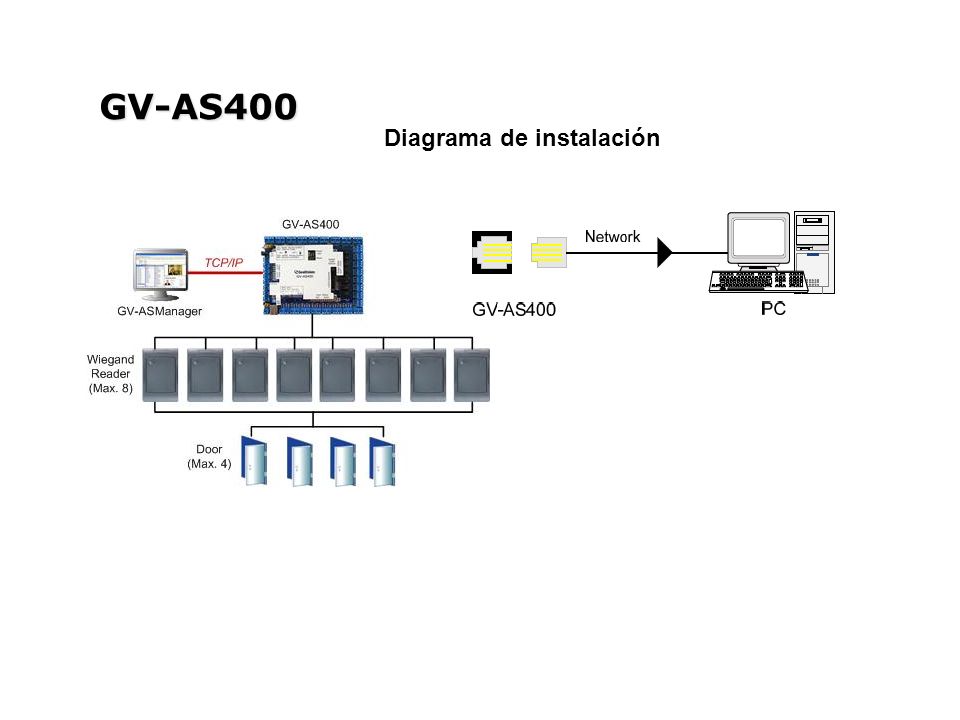

18 GV-AS400 Diagrama de instalación

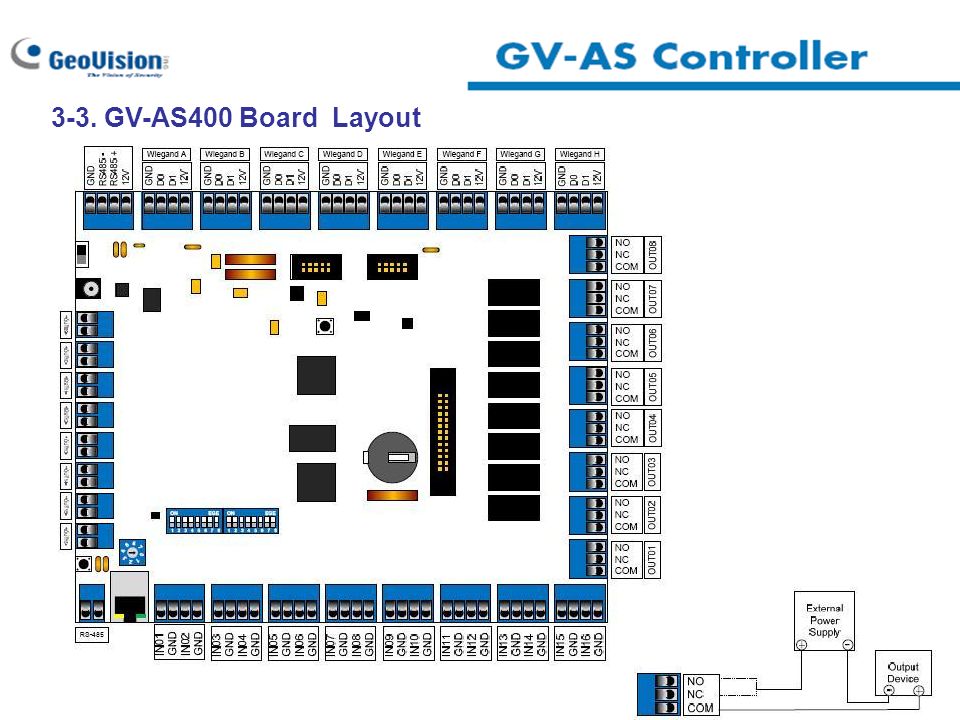

19 3-3. GV-AS400 Board Layout

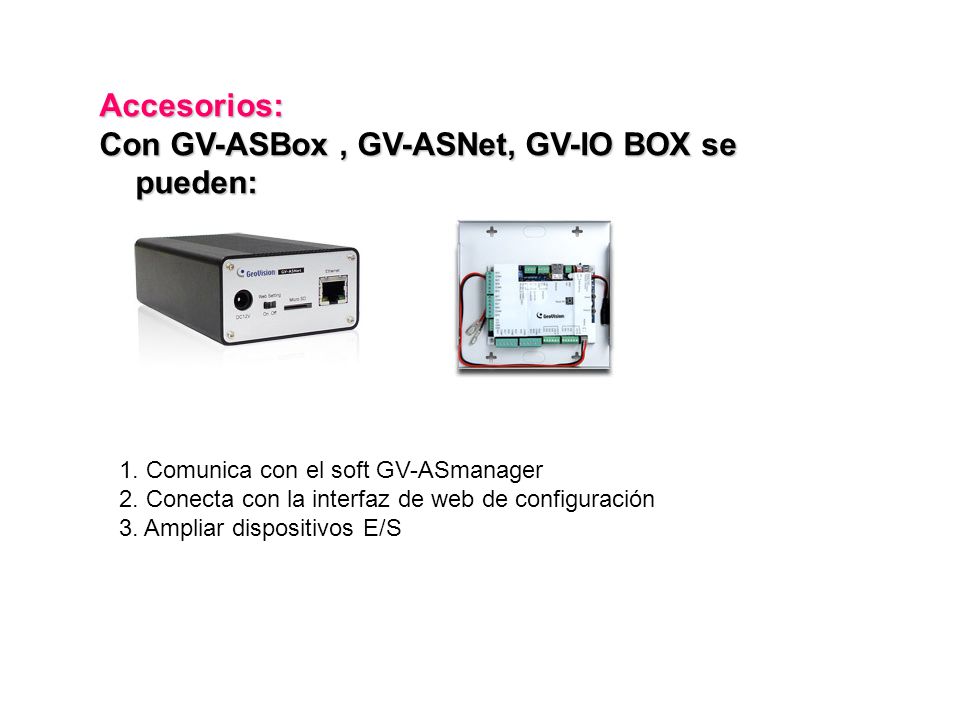

20 Accesorios: Con GV-ASBox, GV-ASNet, GV-IO BOX se pueden: 1. Comunica con el soft GV-ASmanager 2. Conecta con la interfaz de web de configuración 3. Ampliar dispositivos E/S

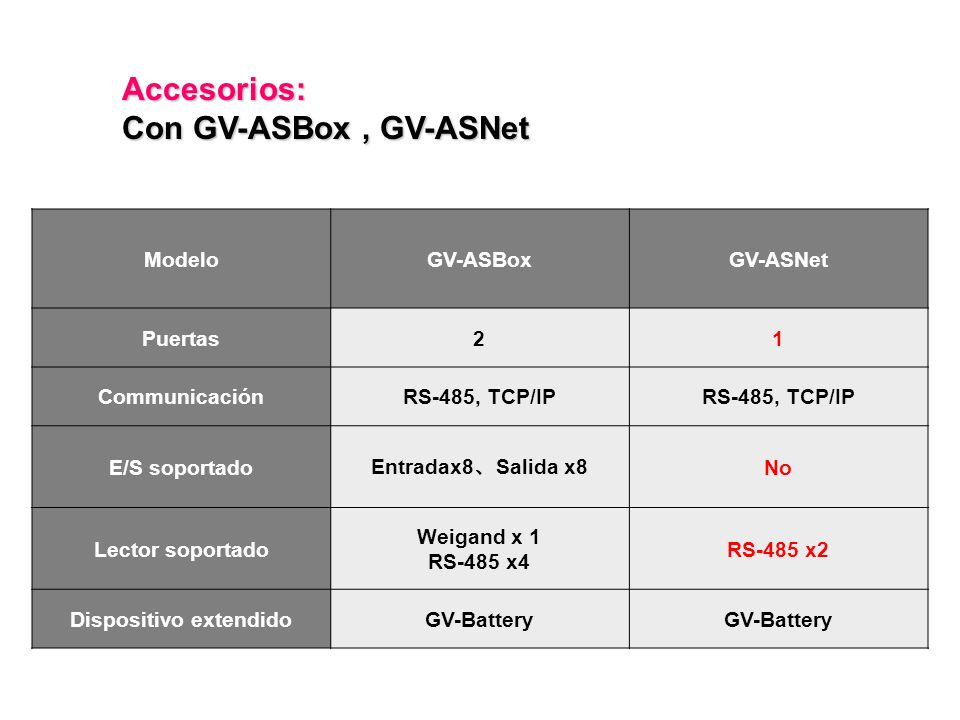

21 ModeloGV-ASBoxGV-ASNet Puertas21 CommunicaciónRS-485, TCP/IP E/S soportado Entradax8 Salida x8 No Lector soportado Weigand x 1 RS-485 x4 RS-485 x2 Dispositivo extendidoGV-Battery Accesorios: Con GV-ASBox, GV-ASNet

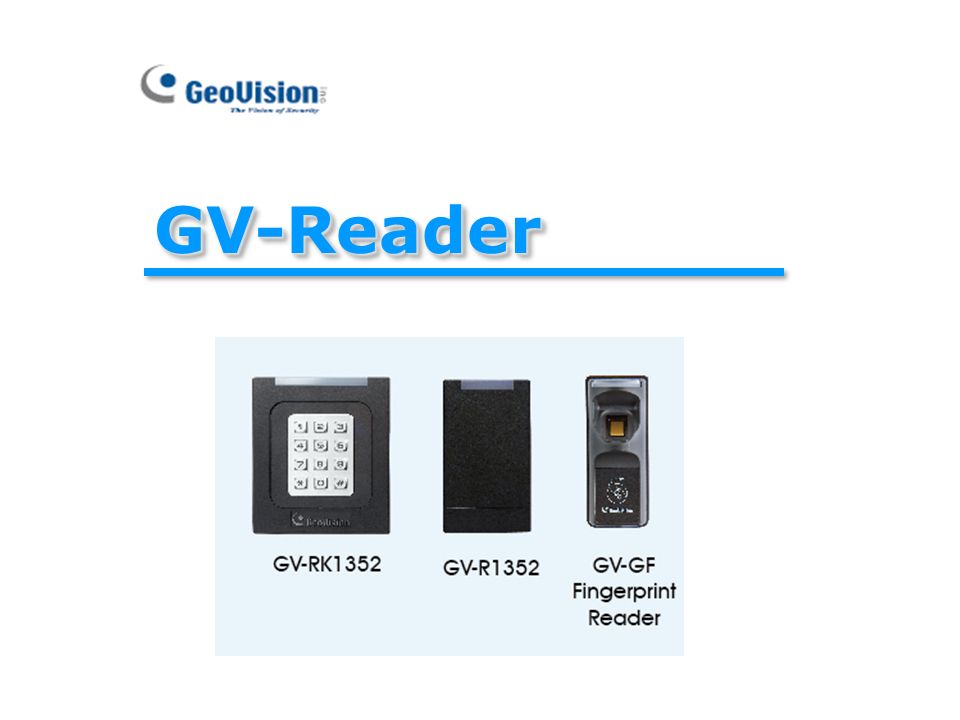

22 GV-ReaderGV-Reader

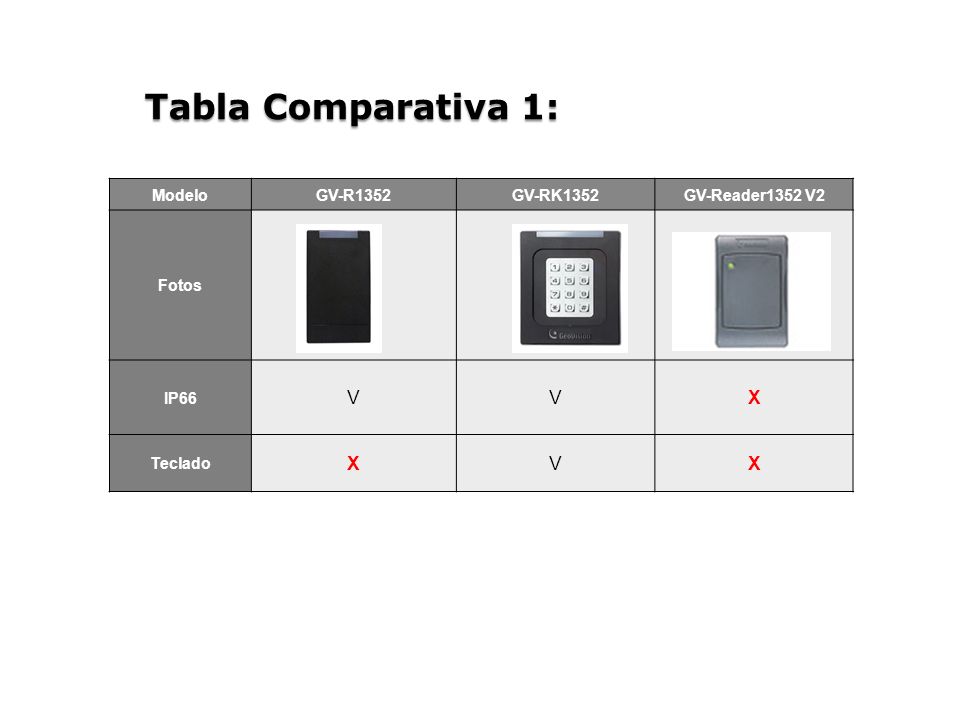

23 Tabla Comparativa 1: ModeloGV-R1352GV-RK1352GV-Reader1352 V2 Fotos IP66 VVX Teclado XVX

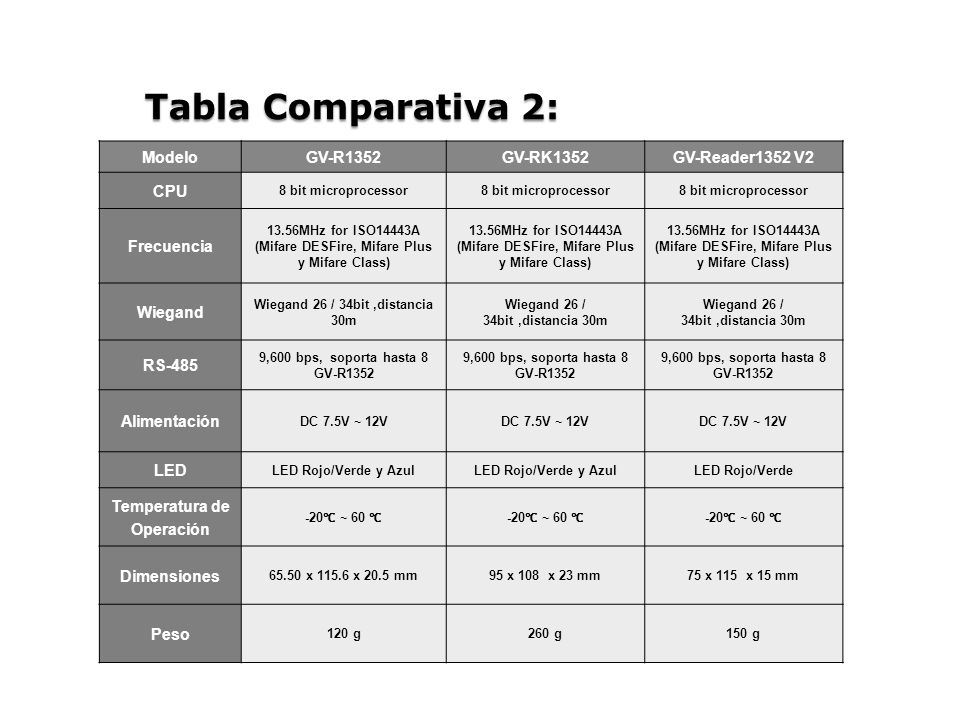

24 ModeloGV-R1352GV-RK1352GV-Reader1352 V2 CPU 8 bit microprocessor Frecuencia 13.56MHz for ISO14443A (Mifare DESFire, Mifare Plus y Mifare Class) 13.56MHz for ISO14443A (Mifare DESFire, Mifare Plus y Mifare Class) 13.56MHz for ISO14443A (Mifare DESFire, Mifare Plus y Mifare Class) Wiegand Wiegand 26 / 34bit,distancia 30m RS-485 9,600 bps, soporta hasta 8 GV-R1352 Alimentación DC 7.5V ~ 12V LED LED Rojo/Verde y Azul LED Rojo/Verde Temperatura de Operación -20 ~ 60 Dimensiones x x 20.5 mm95 x 108 x 23 mm75 x 115 x 15 mm Peso 120 g260 g150 g Tabla Comparativa 2:

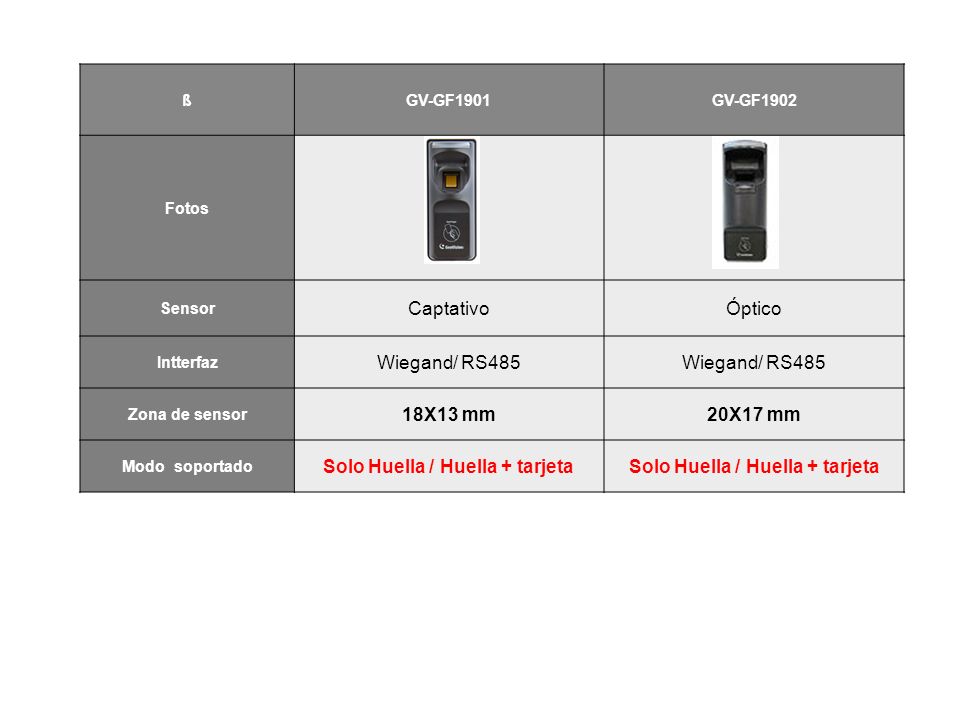

25 ßGV-GF1901GV-GF1902 Fotos Sensor CaptativoÓptico Intterfaz Wiegand/ RS485 Zona de sensor 18X13 mm20X17 mm Modo soportado Solo Huella / Huella + tarjeta

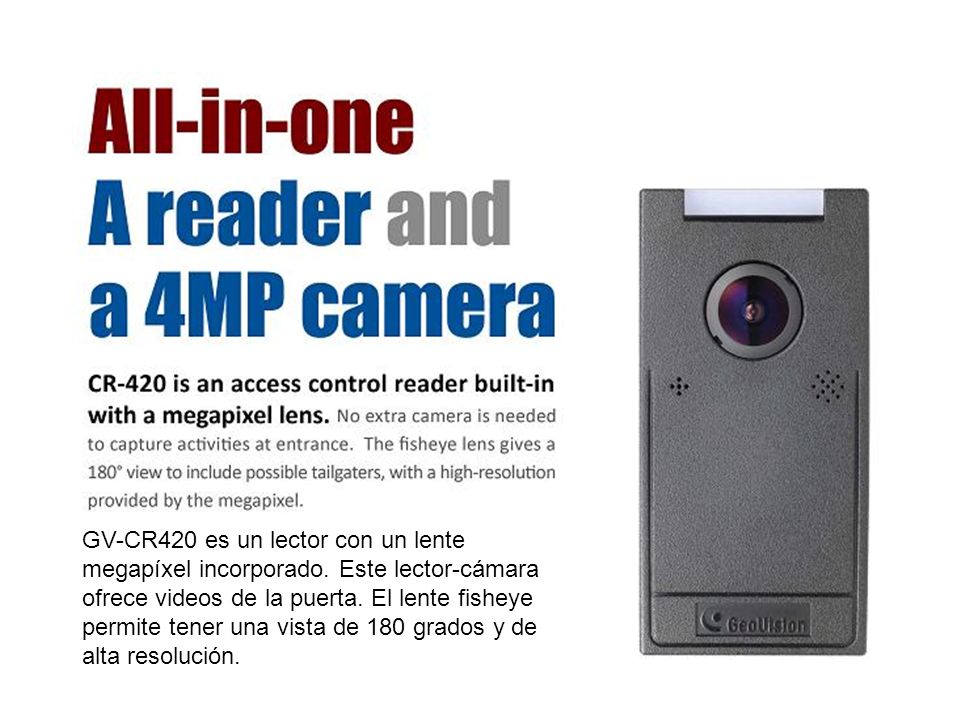

26 GV-CR420 es un lector con un lente megapíxel incorporado. Este lector-cámara ofrece videos de la puerta. El lente fisheye permite tener una vista de 180 grados y de alta resolución.

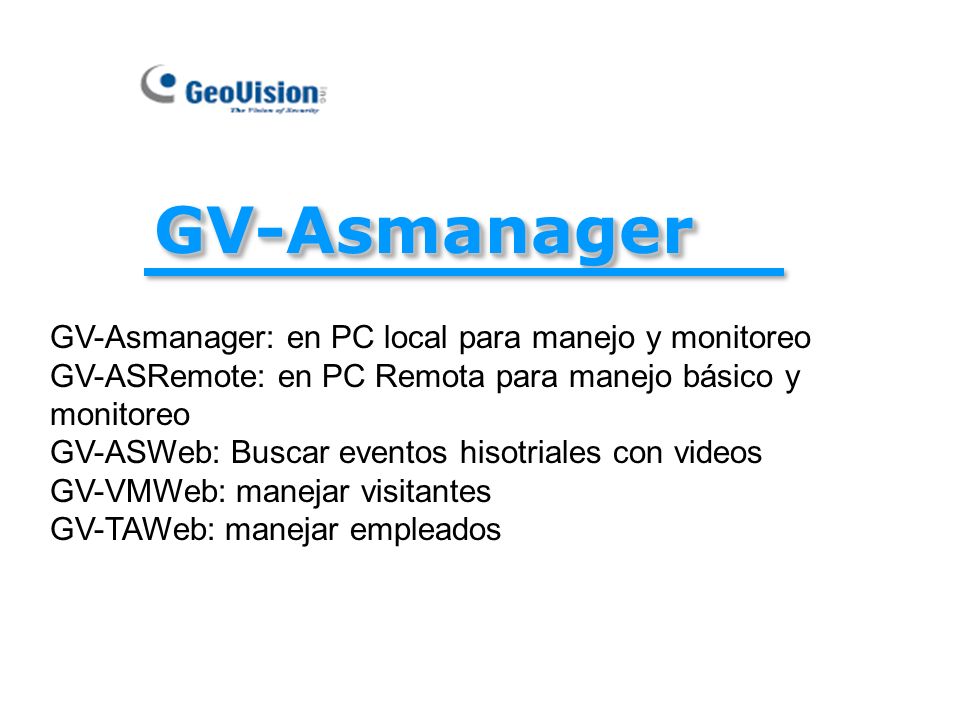

27 GV-AsmanagerGV-Asmanager GV-Asmanager: en PC local para manejo y monitoreo GV-ASRemote: en PC Remota para manejo básico y monitoreo GV-ASWeb: Buscar eventos hisotriales con videos GV-VMWeb: manejar visitantes GV-TAWeb: manejar empleados

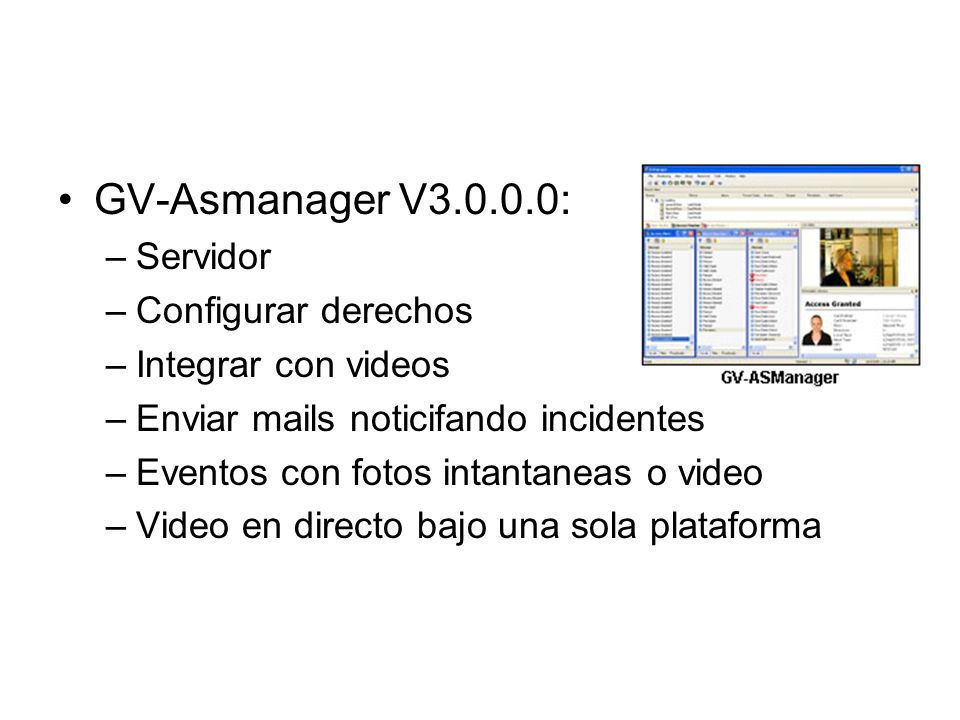

28 Softwar e GV-Asmanager V : –Servidor –Configurar derechos –Integrar con videos –Enviar mails noticifando incidentes –Eventos con fotos intantaneas o video –Video en directo bajo una sola plataforma

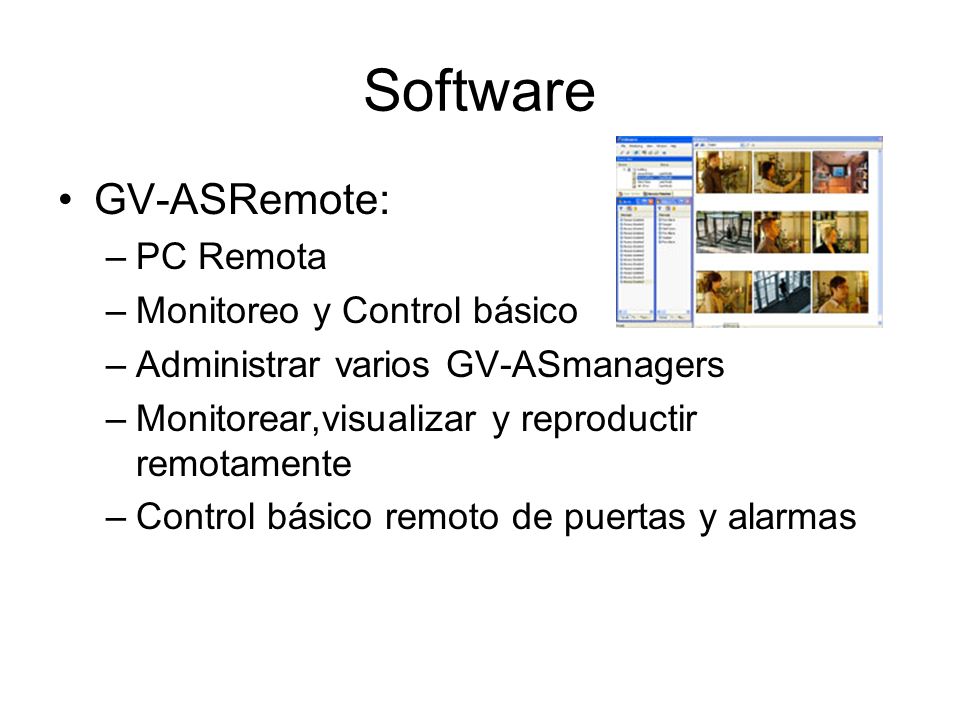

29 Software GV-ASRemote: –PC Remota –Monitoreo y Control básico –Administrar varios GV-ASmanagers –Monitorear,visualizar y reproductir remotamente –Control básico remoto de puertas y alarmas

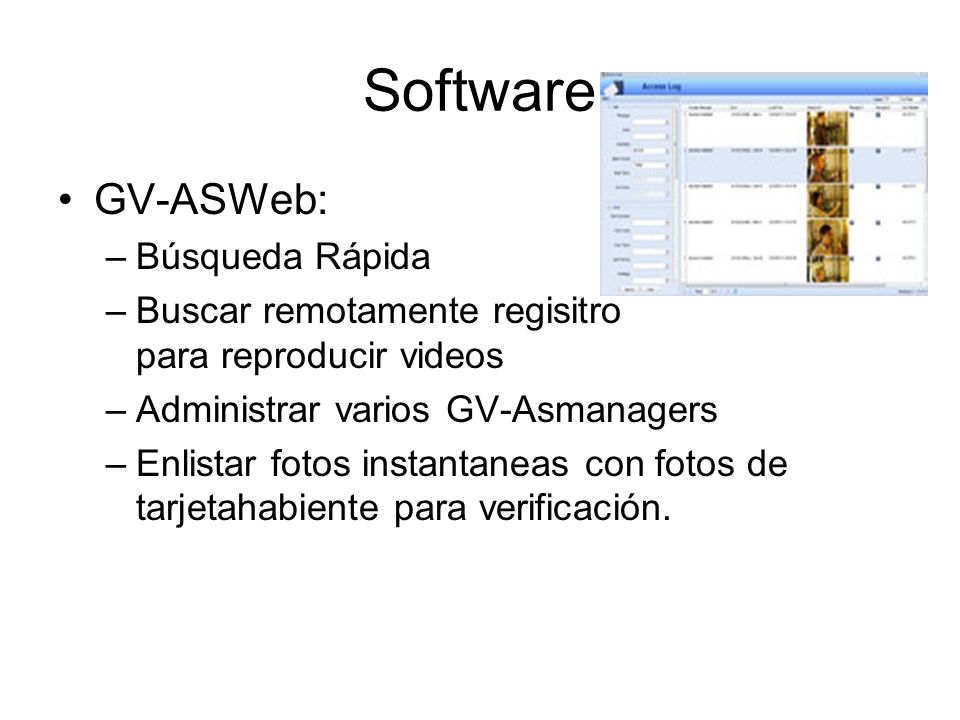

30 Software GV-ASWeb: –Búsqueda Rápida –Buscar remotamente regisitro para reproducir videos –Administrar varios GV-Asmanagers –Enlistar fotos instantaneas con fotos de tarjetahabiente para verificación.

31 Editar datos en forma remota ASManagerASWeb Aregar tarjetaOO Elimintar tarjetaOO Editar tarjetaOO Agregar tarjeta en grupos OX Importar /ExportarOX

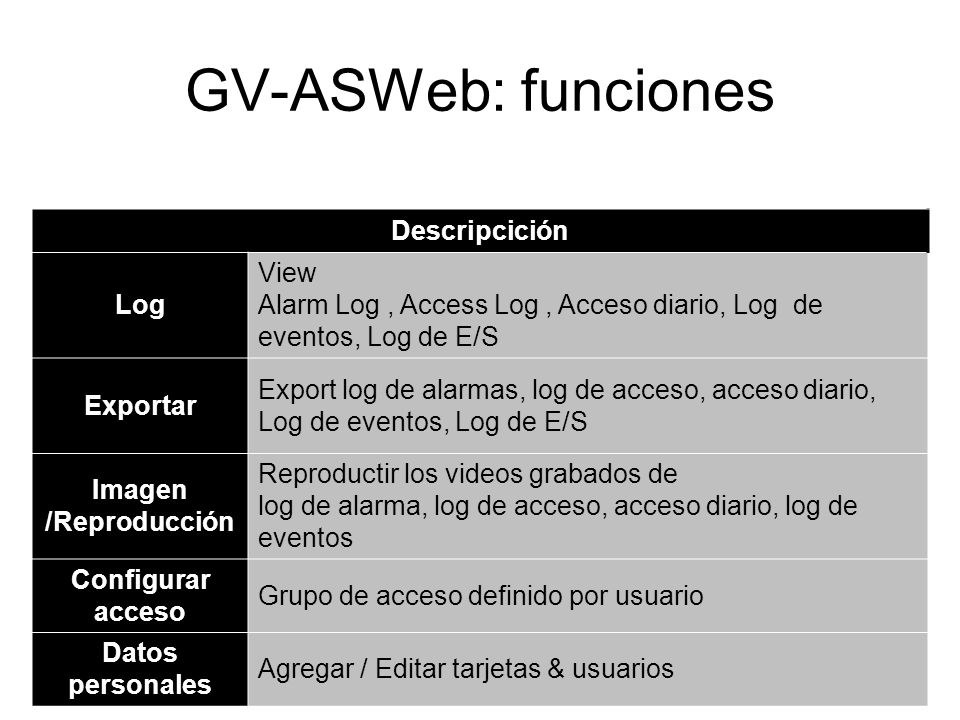

32 GV-ASWeb: funciones Descripcición Log View Alarm Log, Access Log, Acceso diario, Log de eventos, Log de E/S Exportar Export log de alarmas, log de acceso, acceso diario, Log de eventos, Log de E/S Imagen /Reproducción Reproductir los videos grabados de log de alarma, log de acceso, acceso diario, log de eventos Configurar acceso Grupo de acceso definido por usuario Datos personales Agregar / Editar tarjetas & usuarios

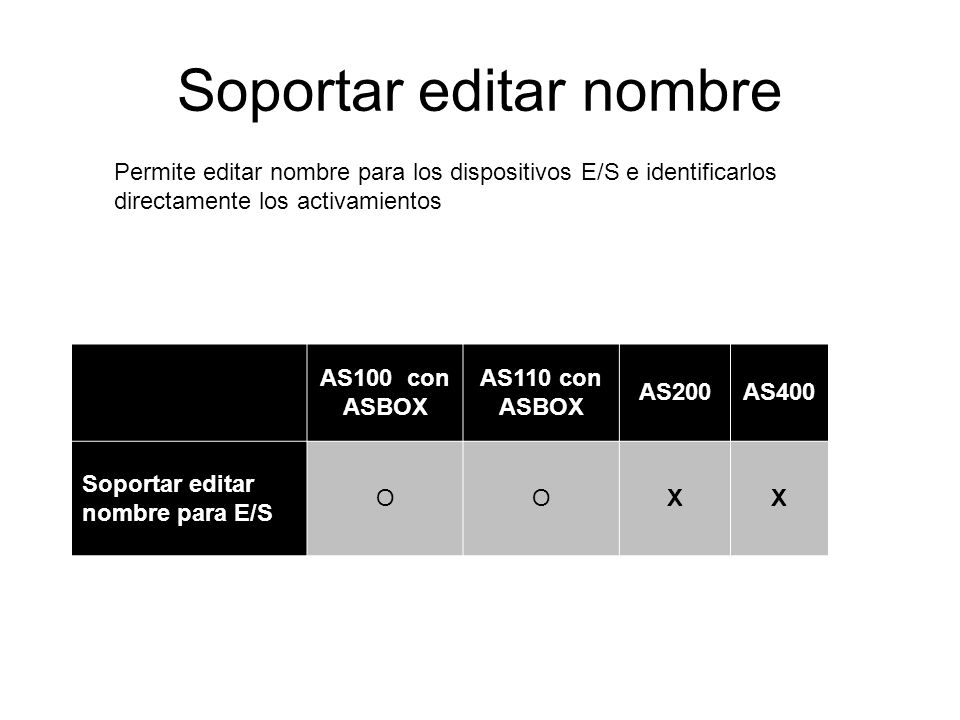

33 Soportar editar nombre AS100 con ASBOX AS110 con ASBOX AS200AS400 Soportar editar nombre para E/S OOXX Permite editar nombre para los dispositivos E/S e identificarlos directamente los activamientos

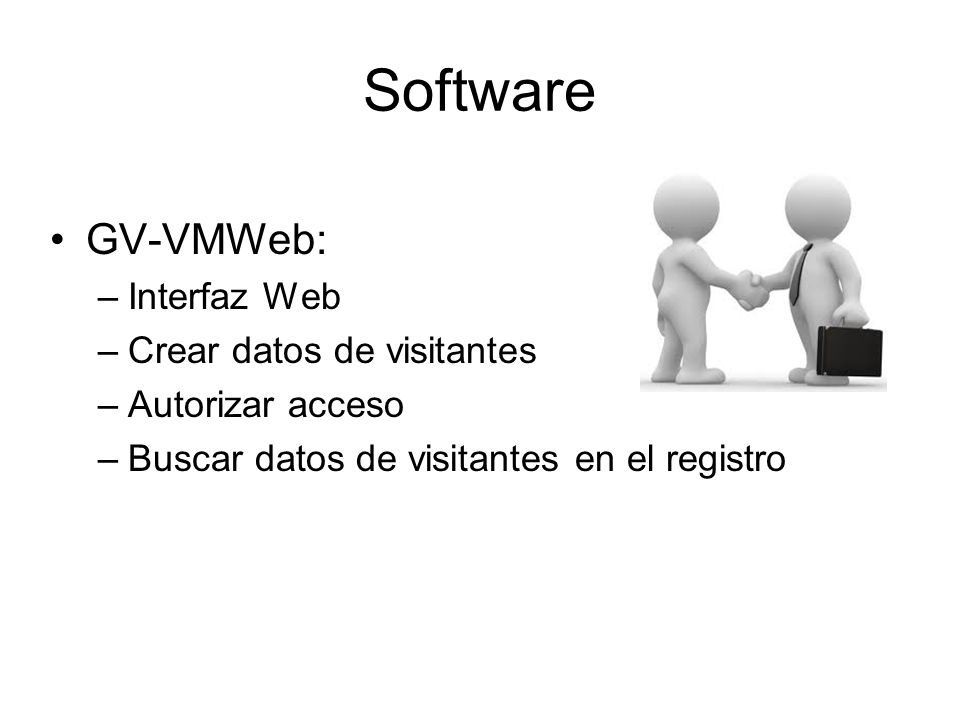

34 Software GV-VMWeb: –Interfaz Web –Crear datos de visitantes –Autorizar acceso –Buscar datos de visitantes en el registro

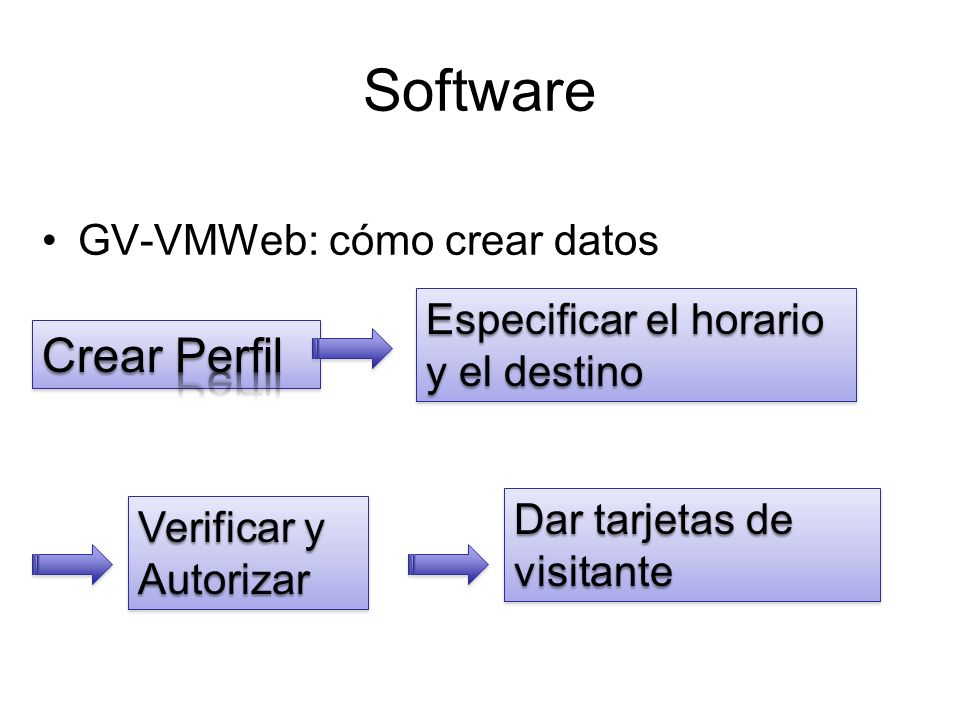

35 Software GV-VMWeb: cómo crear datos Especificar el horario y el destino Verificar y Autorizar Dar tarjetas de visitante

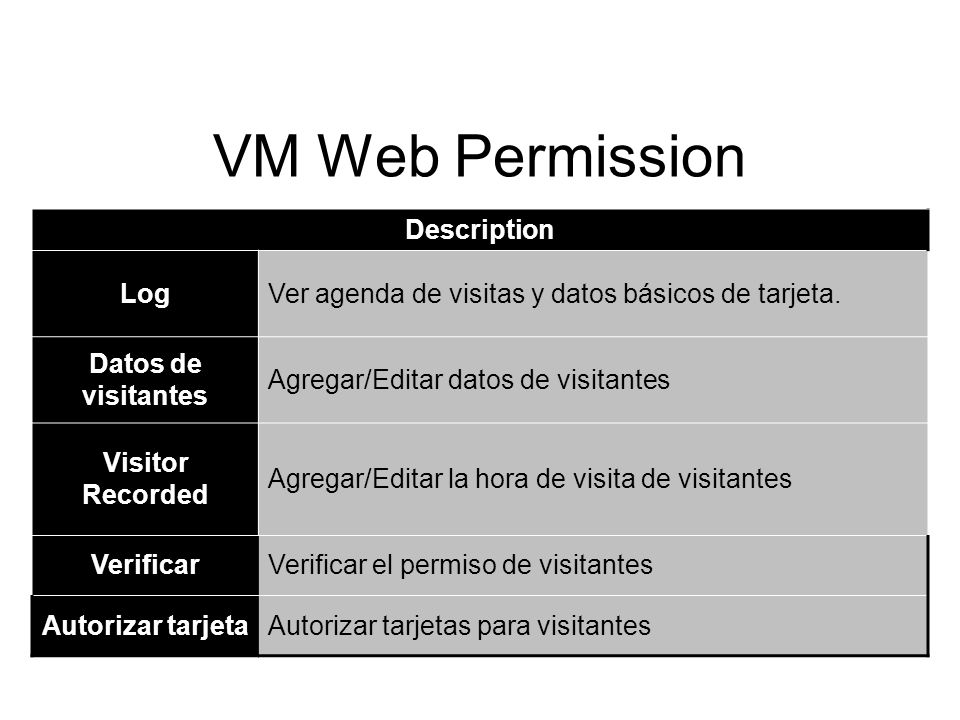

36 VM Web Permission Description LogVer agenda de visitas y datos básicos de tarjeta. Datos de visitantes Agregar/Editar datos de visitantes Visitor Recorded Agregar/Editar la hora de visita de visitantes VerificarVerificar el permiso de visitantes Autorizar tarjetaAutorizar tarjetas para visitantes

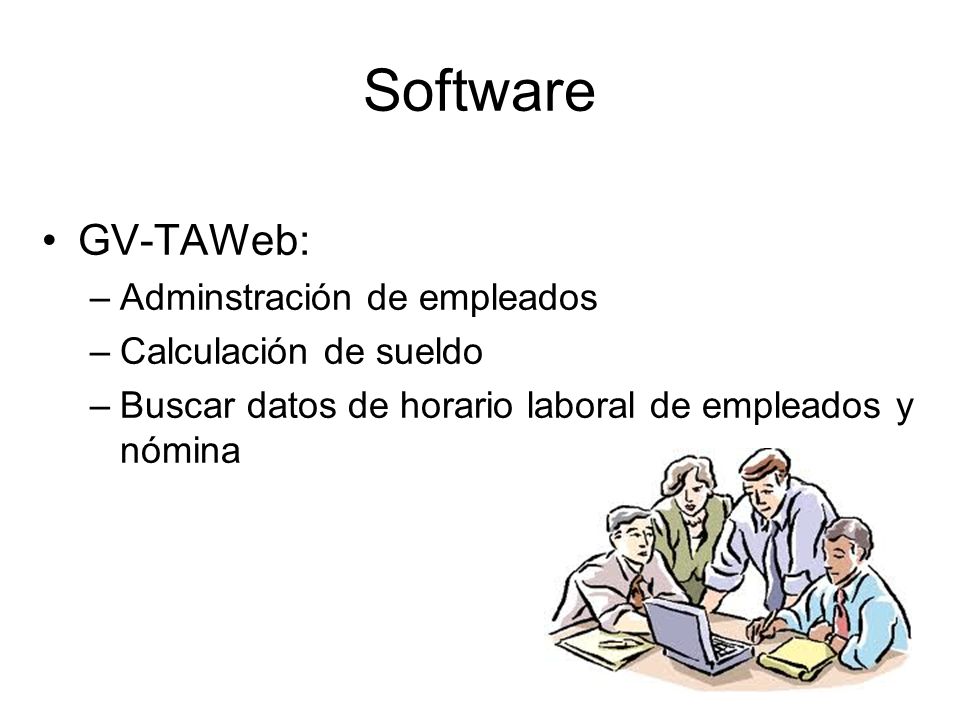

37 Software GV-TAWeb: –Adminstración de empleados –Calculación de sueldo –Buscar datos de horario laboral de empleados y nómina

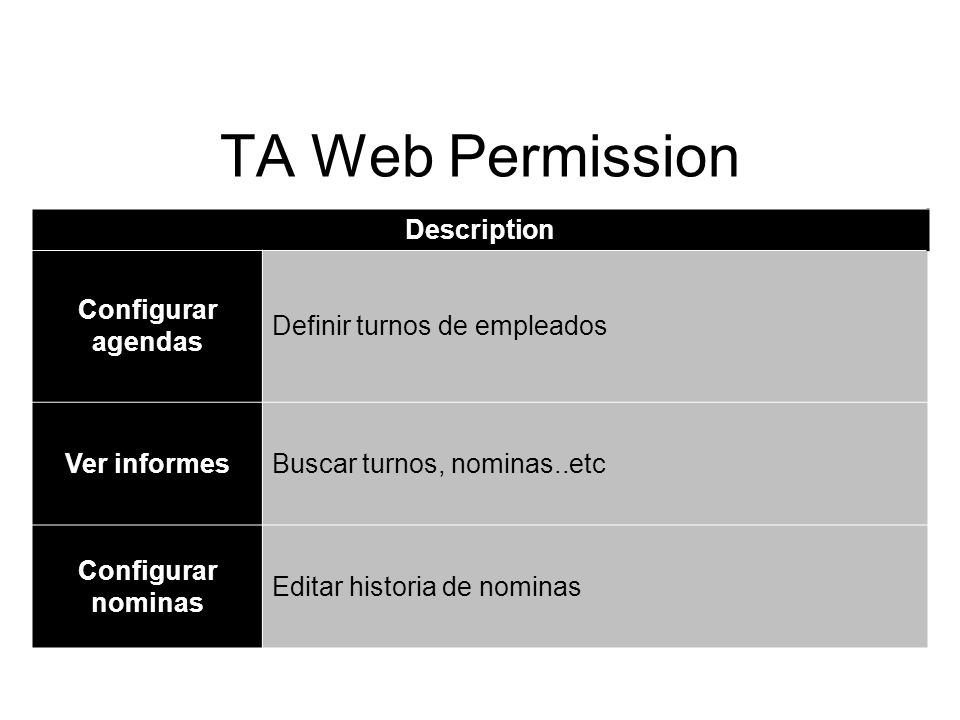

38 TA Web Permission Description Configurar agendas Definir turnos de empleados Ver informesBuscar turnos, nominas..etc Configurar nominas Editar historia de nominas

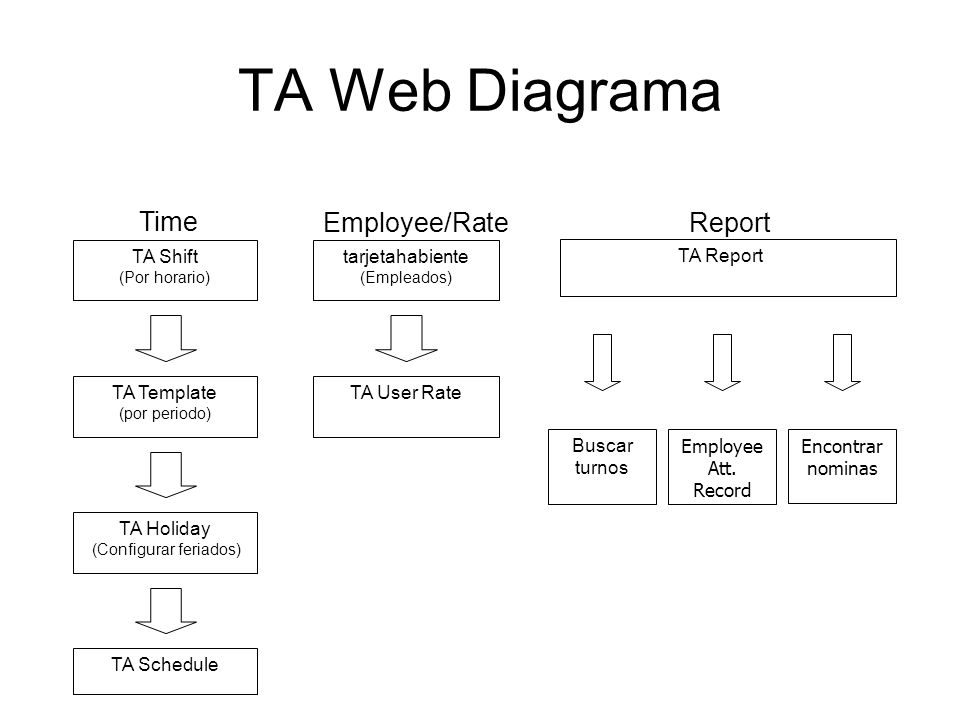

39 TA Web Diagrama TA Shift (Por horario) TA Template (por periodo) TA Holiday (Configurar feriados) TA Schedule TA User Rate tarjetahabiente (Empleados) Time Employee/Rate TA Report Buscar turnos Employee Att. Record Encontrar nominas Report

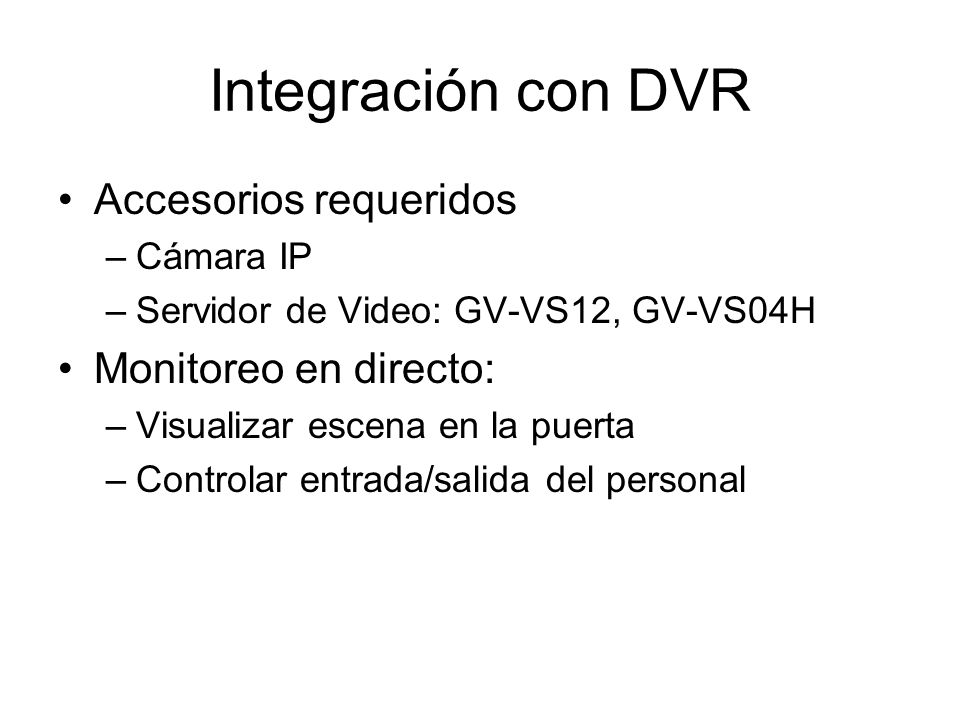

40 Integración con DVR Accesorios requeridos –Cámara IP –Servidor de Video: GV-VS12, GV-VS04H Monitoreo en directo: –Visualizar escena en la puerta –Controlar entrada/salida del personal

41 Otras Características destacadas

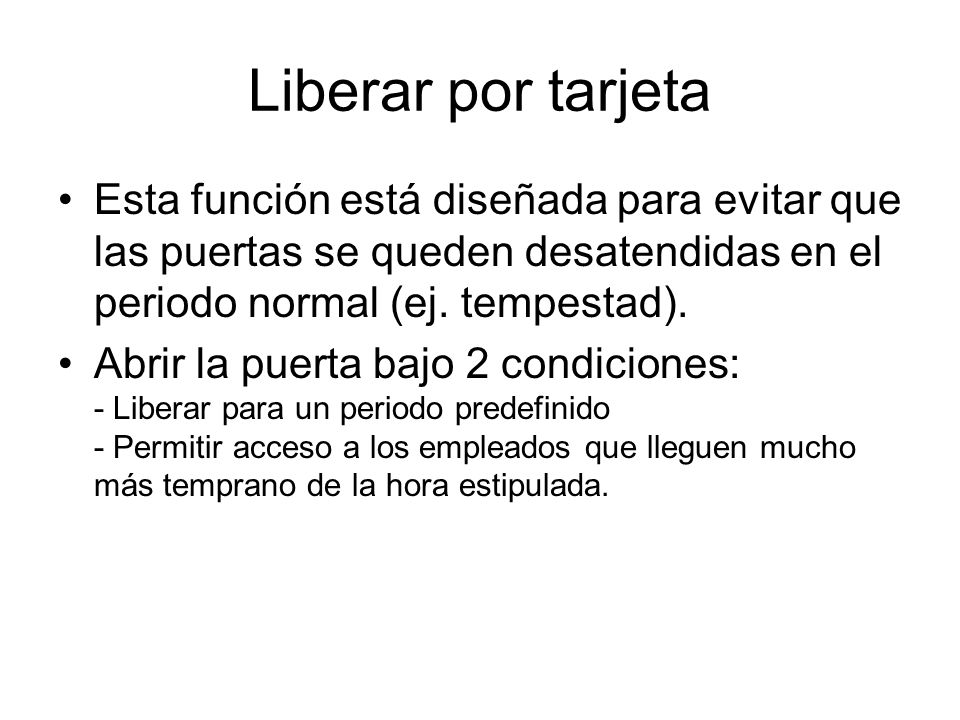

42 Liberar por tarjeta Esta función está diseñada para evitar que las puertas se queden desatendidas en el periodo normal (ej. tempestad). Abrir la puerta bajo 2 condiciones: - Liberar para un periodo predefinido - Permitir acceso a los empleados que lleguen mucho más temprano de la hora estipulada.

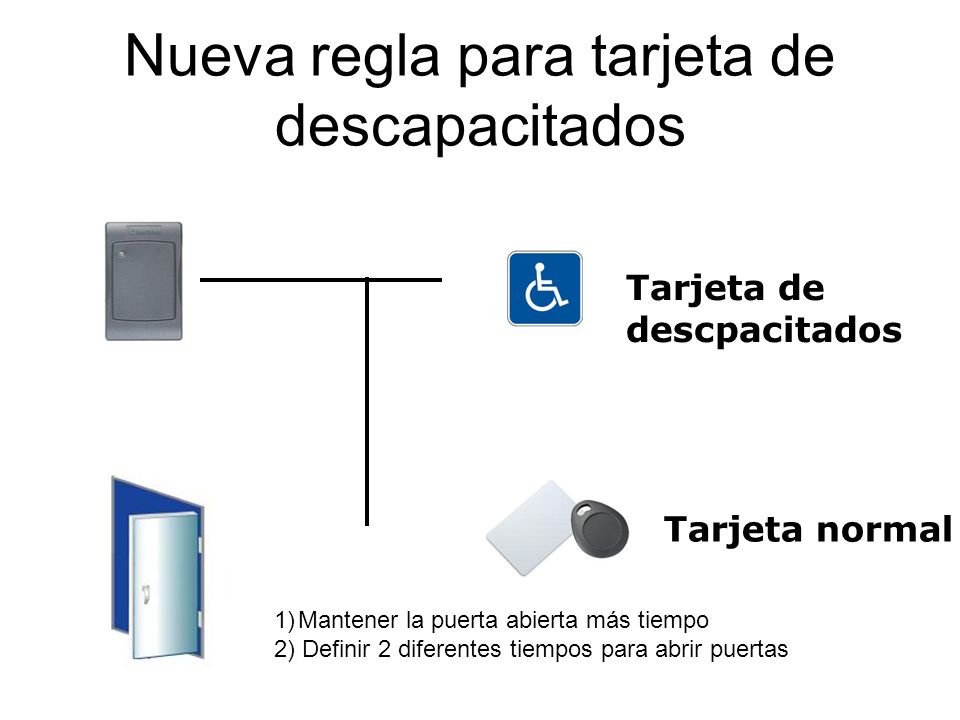

43 Nueva regla para tarjeta de descapacitados Tarjeta de descpacitados Tarjeta normal 1)Mantener la puerta abierta más tiempo 2) Definir 2 diferentes tiempos para abrir puertas
