1 Mapas del tiempo

2 LOS MAPAS METEOROLÓGICOS Los mapas del tiempo son representaciones gráficas de los valores de ciertas variables meteorológicas sobre una zona geográfica determinada.Los mapas del tiempo son representaciones gráficas de los valores de ciertas variables meteorológicas sobre una zona geográfica determinada. Su uso está generalizado entre los meteorólogos, ya que aportan una interesante imagen de conjunto de las situaciones atmosféricas.Su uso está generalizado entre los meteorólogos, ya que aportan una interesante imagen de conjunto de las situaciones atmosféricas. Una de las variables que mayor información nos proporciona a la hora de conocer una situación meteorológica es la presión atmosférica, cuyos valores sobre la superficie terrestre quedan representados en los denominados mapas de isobaras, como los que aparecen diariamente en los medios de comunicación.Una de las variables que mayor información nos proporciona a la hora de conocer una situación meteorológica es la presión atmosférica, cuyos valores sobre la superficie terrestre quedan representados en los denominados mapas de isobaras, como los que aparecen diariamente en los medios de comunicación. Las isobaras, o líneas que unen puntos de igual presión, nos dan idea de la intensidad del viento (a mayor proximidad entre isobaras, mayor intensidad), así como de su procedencia.Las isobaras, o líneas que unen puntos de igual presión, nos dan idea de la intensidad del viento (a mayor proximidad entre isobaras, mayor intensidad), así como de su procedencia. De este modo puede saberse si va a llegar aire frío del Polo o si, por elDe este modo puede saberse si va a llegar aire frío del Polo o si, por el contrario, va a ser cálido del desierto, húmedo del océano, o seco del continente. Cuando en un mapa de isobaras existe una zona en la que la presión es más alta que a su alrededor, entonces aparece una A y decimos que hay un anticiclón.Cuando en un mapa de isobaras existe una zona en la que la presión es más alta que a su alrededor, entonces aparece una A y decimos que hay un anticiclón.

3 En esta zona la estabilidad atmosférica será alta, puesto que el movimiento del aire es descendente evitando la formación de nubosidad, y difícilmente lloverá.En esta zona la estabilidad atmosférica será alta, puesto que el movimiento del aire es descendente evitando la formación de nubosidad, y difícilmente lloverá. Si por el contrario la presión empieza a decrecer, en el punto en el que alcanzan su valor mínimo aparece una B y decimos que hay una zona de baja presión o depresión.Si por el contrario la presión empieza a decrecer, en el punto en el que alcanzan su valor mínimo aparece una B y decimos que hay una zona de baja presión o depresión. En este caso habrá mayor inestabilidad y si se dan otra serie de condiciones podría llover fácilmente. Cuando una zona de bajas presiones va acompañada de tiempo muy lluvioso y con viento intenso podemos llamarla borrasca.En este caso habrá mayor inestabilidad y si se dan otra serie de condiciones podría llover fácilmente. Cuando una zona de bajas presiones va acompañada de tiempo muy lluvioso y con viento intenso podemos llamarla borrasca.

4 En el Hemisferio Norte, en un anticiclón, el viento gira aproximadamente siguiendo las isobaras en sentido horario, con tendencia a alejarse de su centro.En el Hemisferio Norte, en un anticiclón, el viento gira aproximadamente siguiendo las isobaras en sentido horario, con tendencia a alejarse de su centro. En una depresión, el giro del viento se produce en sentido antihorario, con tendencia a dirigirse hacia su centro.En una depresión, el giro del viento se produce en sentido antihorario, con tendencia a dirigirse hacia su centro. Ambos tipos de movimiento se indican en la figuraAmbos tipos de movimiento se indican en la figura

5 Otra información que suele aparecer en los mapas de isobaras es la representación de los frentes, cuyo trazado suele coincidir con zonas de cambio brusco en la curvatura de las isolíneas. E En los mapas, los frentes se representan mediante pequeños triángulos (frente frío) o semicírculos (frente cálido) unidos por una línea que se prolonga a lo largo de toda su extensión geográfica. Un frente es una zona de gran inestabilidad atmosférica, coincidente con la separación entre dos masas de aire que se encuentran a distintas temperaturas. S Si una masa fría llega a una zona en la que la temperatura es mayor, decimos que se forma un frente frío. Además de descender las temperaturas, en estos casos suelen producirse precipitaciones de lluvia o nieve. Si, por el contrario, la masa que llega a una zona está a mayor temperatura que la zona que invade, se formará un frente cálido. También se producirá nubosidad, pero las temperaturas serán más suaves y, como mucho, habrá precipitaciones débiles.

6 Para entender todo esto mejor, vamos a analizar el mapa de isobaras que aparece a continuación. Esto nos permitirá determinar el tiempo que tendríamos en la Península Ibérica el día al que corresponde este mapa, que representaremos en un mapa de símbolos denominado mapa significativo.Para entender todo esto mejor, vamos a analizar el mapa de isobaras que aparece a continuación. Esto nos permitirá determinar el tiempo que tendríamos en la Península Ibérica el día al que corresponde este mapa, que representaremos en un mapa de símbolos denominado mapa significativo.

7 En el mapa de isobaras de la figura podemos ver como al norte de la Península Ibérica, situado sobre la Bretaña francesa, aparece un centro de bajas presiones, que hará que el tiempo sea más inestable en las regiones cantábricas y pirenaicas.En el mapa de isobaras de la figura podemos ver como al norte de la Península Ibérica, situado sobre la Bretaña francesa, aparece un centro de bajas presiones, que hará que el tiempo sea más inestable en las regiones cantábricas y pirenaicas. Asociado a esta depresión, vemos un sistema frontal, con una parte cálida situada en Centro-Europa, y una parte fría, que inestabilizará el tiempo en el interior peninsular. En su movimiento de oeste a este, el frente procedente del Atlántico se trasladará hacia el Mediterráneo, barriendo la mitad oriental de la Península en un futuro próximo.Asociado a esta depresión, vemos un sistema frontal, con una parte cálida situada en Centro-Europa, y una parte fría, que inestabilizará el tiempo en el interior peninsular. En su movimiento de oeste a este, el frente procedente del Atlántico se trasladará hacia el Mediterráneo, barriendo la mitad oriental de la Península en un futuro próximo. Sin embargo, su actividad irá disminuyendo según nos traslademos hacia el sur, donde por influencia del anticiclón atlántico, las presiones serán más altas y el tiempo más estable.Sin embargo, su actividad irá disminuyendo según nos traslademos hacia el sur, donde por influencia del anticiclón atlántico, las presiones serán más altas y el tiempo más estable. La disposición de las isobaras (en torno al anticiclón y a la baja) indica que los flujos de viento que alcanzarán la Península serán predominantemente del noroeste, por lo que el aire llegará fresco y cargado de humedad. Este hecho, unido a que el viento no será muy intenso en el interior (las isobaras no están muy juntas), hace prever también la formación de algunas nieblas. Aparte de la nubosidad que el frente llevará al norte de la Península, la barrera orográfica que para el viento noroeste supone la Cordillera Cantábrica, hace pensar que allí se formará nubosidad de tipo orográfico: Al chocar contra las montañas, el aire se verá obligado a ascender, y su humedad se condensará, favoreciendo la formación de nubes en esta zona.La disposición de las isobaras (en torno al anticiclón y a la baja) indica que los flujos de viento que alcanzarán la Península serán predominantemente del noroeste, por lo que el aire llegará fresco y cargado de humedad. Este hecho, unido a que el viento no será muy intenso en el interior (las isobaras no están muy juntas), hace prever también la formación de algunas nieblas. Aparte de la nubosidad que el frente llevará al norte de la Península, la barrera orográfica que para el viento noroeste supone la Cordillera Cantábrica, hace pensar que allí se formará nubosidad de tipo orográfico: Al chocar contra las montañas, el aire se verá obligado a ascender, y su humedad se condensará, favoreciendo la formación de nubes en esta zona.

8

9

10 Nociones básicas para interpretar un mapa meteorológico o del tiempo (Hemisferio Norte) Una borrasca es una zona de bajas presiones donde el viento gira en sentido anti-horario. Tiende a concentrar humedad y nubes.(Hemisferio Norte) Una borrasca es una zona de bajas presiones donde el viento gira en sentido anti-horario. Tiende a concentrar humedad y nubes. La borrasca suele hacer girar una zona de aire caliente. Cuando llega este aire, se le llama el frente caliente, y tiende a generar lluvias. Cuando ha pasado, se dice que llega el frente frío, volviendo a generar lluvias pero en menor cantidad.La borrasca suele hacer girar una zona de aire caliente. Cuando llega este aire, se le llama el frente caliente, y tiende a generar lluvias. Cuando ha pasado, se dice que llega el frente frío, volviendo a generar lluvias pero en menor cantidad.

11 Un anticiclón es una zona de altas presiones donde el viento gira en sentido horario. Tiende a disipar las nubes.Un anticiclón es una zona de altas presiones donde el viento gira en sentido horario. Tiende a disipar las nubes. El viento se desplaza de las zonas de altas presiones a la de bajas presiones. El viento que viene del mar, estará cargado de humedad. El viento que viene del continente será más frío que el del mar y tendrá menos humedad. Las isobaras son líneas que resultan de unir puntos de igual presión. Cuando más juntas estén más viento hará en la zona. Si están muy juntas a la zona que vas, puede que cierren la estación o parte de ella por viento.

12 Ejemplos de mapas e interpretación en invierno En este mapa la situación de la borrasca y del anticiclón traen viento frió del norte, además al provenir del mar, vendrá cargado de humedad. Vienen grandes nevadas.En este mapa la situación de la borrasca y del anticiclón traen viento frió del norte, además al provenir del mar, vendrá cargado de humedad. Vienen grandes nevadas. En esta situación vendrá viento muy frío del norte y encima del continente. Vienen grandes heladas con nevadas esporádicas asociadas a los frentes.En esta situación vendrá viento muy frío del norte y encima del continente. Vienen grandes heladas con nevadas esporádicas asociadas a los frentes. Mapa que indica viento sur, aumentará la temperatura. Dejará de nevar y puede que llueva.Mapa que indica viento sur, aumentará la temperatura. Dejará de nevar y puede que llueva.

13 Mapas del tiempo. Mapas de isobaras e isotermas Las isobaras son aquellas líneas imaginarias que une puntos de la Tierra cuya presión, reducida al nivel del mar, es la misma en un instante determinado. A B B A Las isotermas son aquellas curvas que unen puntos de la Tierra en que la temperatura media del aire es idéntica en un período dado. A veces se colorean en el mapa aquellas zonas que gozan de la misma temperatura en el instante de la medición.

14 Mapas del tiempo. Mapas de predicción Los mapas del tiempo se elaboran a partir de datos tomados en las estaciones meteorológicas situados en globos sonda, satélites, en barcos o en superficie. Estos datos se mandan a los centros de análisis y predicción, donde se elaboran los mapas del tiempo. Las fotos tomadas desde el satélite meteorológico, ayudan a interpretar y predecir la evolución del tiempo.

15 MAPAS DEL TIEMPO EN SUPERFICIE Los datos atmosféricos recogidos en todo el mundo permiten elaborar los mapas meteorológicos y predecir el tiempo. Los datos atmosféricos recogidos en todo el mundo permiten elaborar los mapas meteorológicos y predecir el tiempo. Las borrascas se originan en lugares a los que asciende el aire caliente. Si lleva humedad al enfriarse se forman las nubes. Las borrascas se originan en lugares a los que asciende el aire caliente. Si lleva humedad al enfriarse se forman las nubes. Los anticiclones traen tiempo estable y soleado. Los anticiclones traen tiempo estable y soleado. Las cifras que aparecen en las isobaras indican la presión atmosférica en milibares. Las cifras que aparecen en las isobaras indican la presión atmosférica en milibares. Los triángulos indican un frente frío Los semicírculos indican un frente cálido. Los semicírculos indican un frente cálido. Un frente es una zona en la que entran en contacto una masa de aire frío y otra de aire caliente. Un frente es una zona en la que entran en contacto una masa de aire frío y otra de aire caliente. B B A A

16 ELEMENTOS DEL CLIMA: PRESIÓN ATMOSFÉRICA. Las isobaras son líneas imaginarias que unen puntos de la misma presión. B A 1024 mb 1020 mb 1016 mb 1012 mb 1008 mb 1004 mb 1000 mb 996 mb La presión disminuye La presión aumenta Isobaras VARIACIÓN DE LA PRESION EN BORRASCAS Y ANTICICLONES Hay altas presiones (anticiclones) cuando los valores superan los 1013 mb, y bajas presiones (borrascas) en caso contrario. Los valores de la presión atmosférica varían con la altitud, situación geográfica y el tiempo.

17 ANTICICLÓN TÉRMICO CONTINENTAL DEL INTERIOR PENÍNSULAR BORRASCAS DINÁMICAS SUBPOLARES, CON FRENTES ASOCIADOS

18 ANTICICLÓN DINÁMICO TROPICAL DE LAS AZORES BORRASCAS DINÁMICAS SUBPOLARES (con un frente cálido y frío asociados ANTICICLÓN DINÁMICO POLAR (no afecta a la Península.

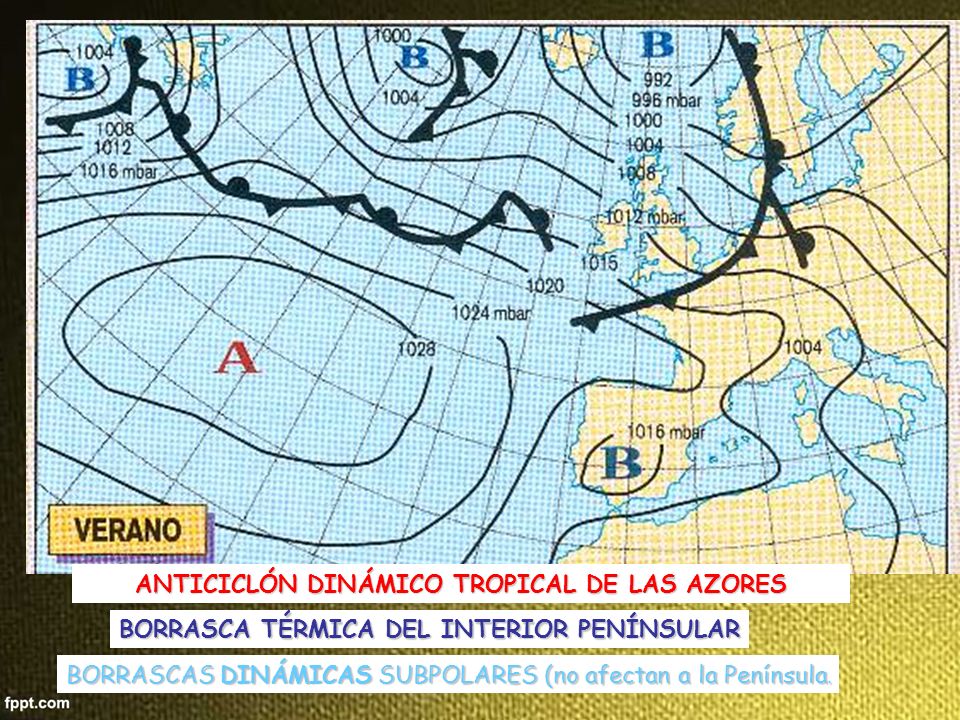

19 ANTICICLÓN DINÁMICO TROPICAL DE LAS AZORES BORRASCA TÉRMICA DEL INTERIOR PENÍNSULAR BORRASCAS DINÁMICAS SUBPOLARES (no afectan a la Península.

20 ANTICICLÓN DINÁMICO POLAR (no afecta a la Península) ANTICICLÓN DINÁMICO TROPICAL DE LAS AZORES BORRASCAS DINÁMICAS SUBPOLARES con frentes asociados.

21 BORRASCA DINÁMICA SUBPOLAR, con frente frío asociado y fuertes vientos. con frente frío asociado y fuertes vientos. ANTICICLÓN DINÁMICO POLAR POLAR INVIERNO

22 ANTICICLÓN DINÁMICO TROPICAL DE LAS AZORES BORRASCA TÉRMICA DEL CONTINENTE AFRICANO VERANO

23 ANTICICLÓN DINÁMICO TROPICAL DE LAS AZORES BORRASCA TÉRMICA DEL INTERIOR PENÍNSULAR ANTICICLÓN DINÁMICO TROPICAL DE LAS AZORES BORRASCA DINÁMICA SUBPOLAR SUBPOLAR ANTICICLÓN DINÁMICO POLAR (no afecta a la Península (no afecta a la Península VERANO

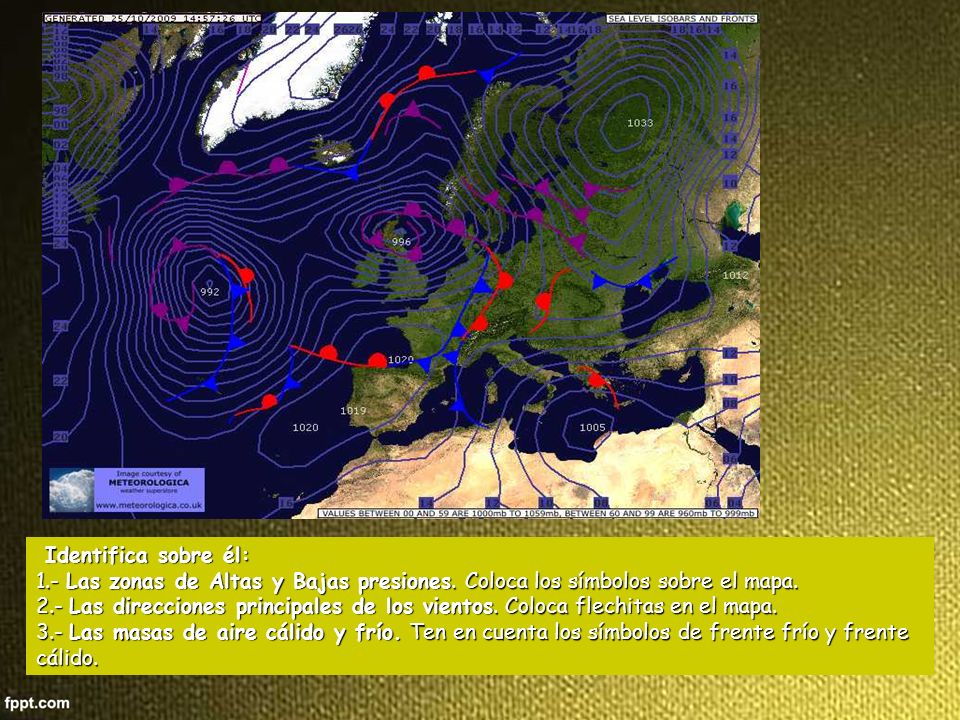

24 Identifica sobre él: Identifica sobre él: 1.- Las zonas de Altas y Bajas presiones. Coloca los símbolos sobre el mapa. 2.- Las direcciones principales de los vientos. Coloca flechitas en el mapa. 3.- Las masas de aire cálido y frío. Ten en cuenta los símbolos de frente frío y frente cálido.
