Válvula alveolar INFORME DE ESTADO Y TRABAJOS DE REPARACIÓN Antes Después.

Presentaciones similares


Presentación del tema: "Válvula alveolar INFORME DE ESTADO Y TRABAJOS DE REPARACIÓN Antes Después."— Transcripción de la presentación:

1 Válvula alveolar INFORME DE ESTADO Y TRABAJOS DE REPARACIÓN Antes Después

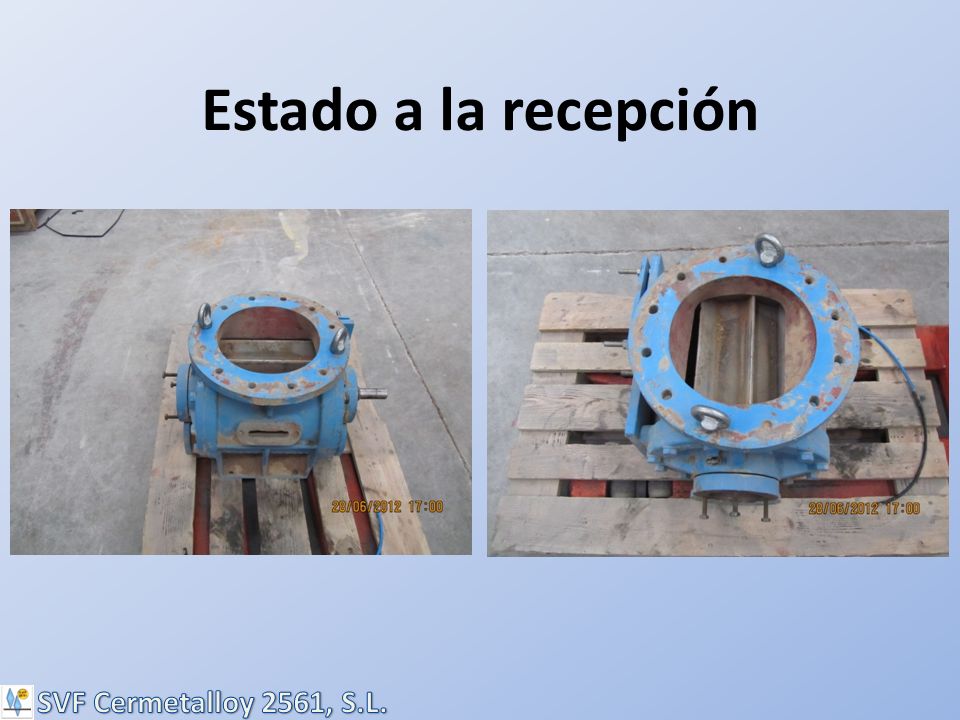

2 Estado a la recepción

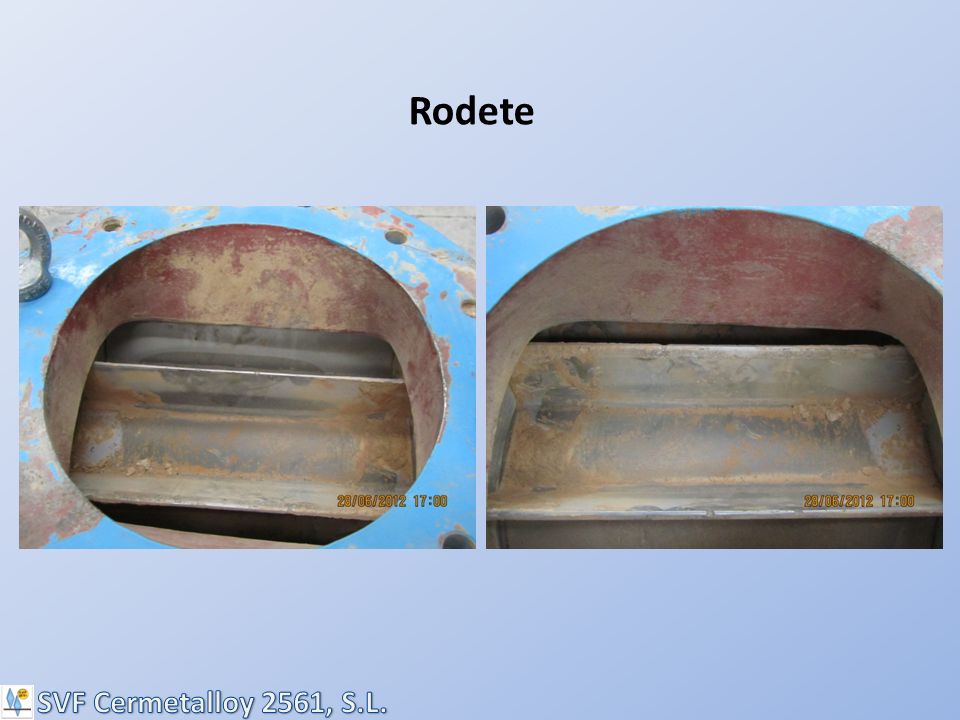

3 Rodete

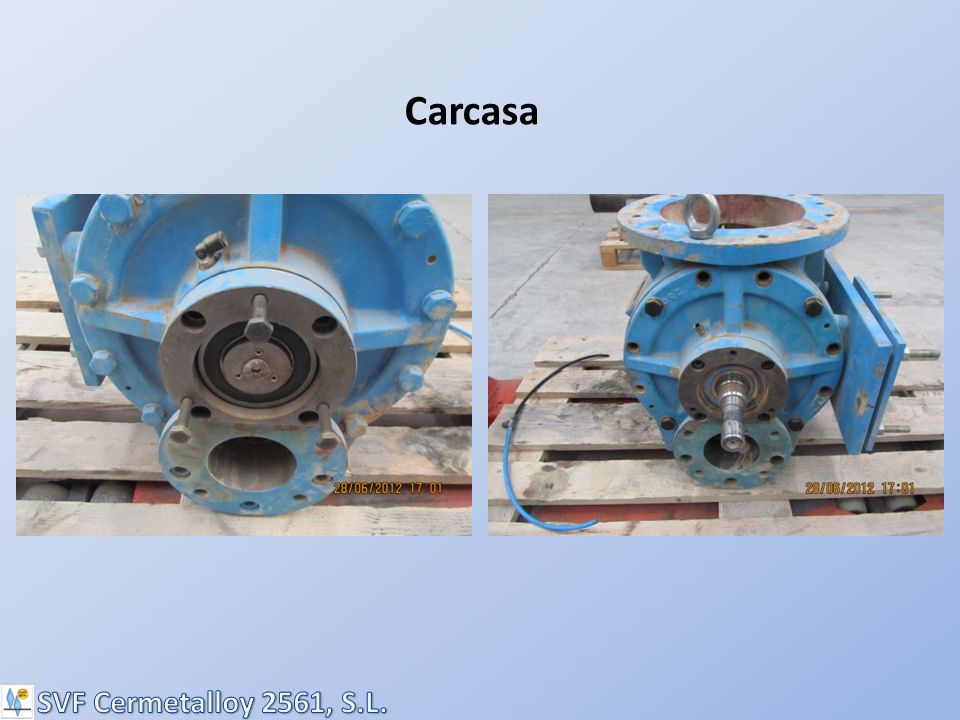

4 Carcasa

5 Carcasa y soporte de rodamientos

6 Desgastes Abrasivos Tapas y tornillos

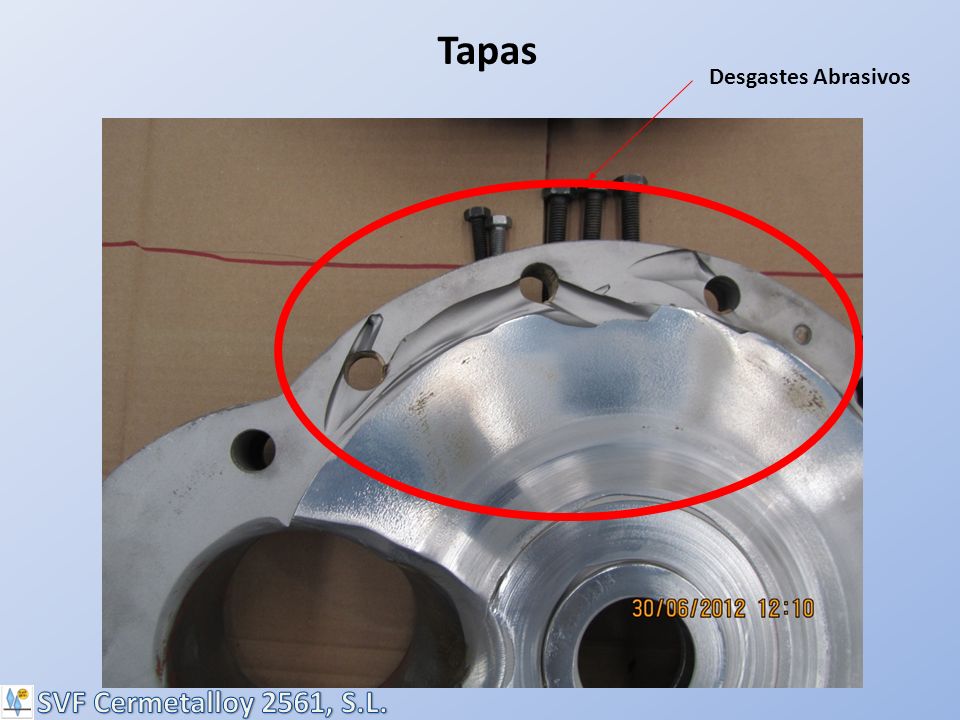

7 Desgastes Abrasivos Tapas

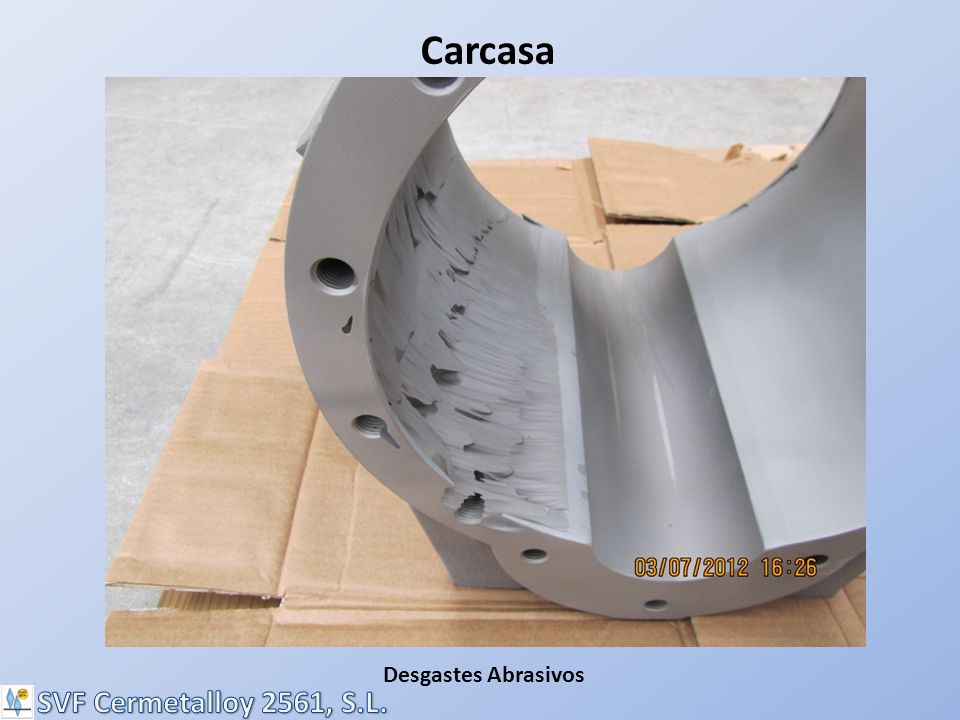

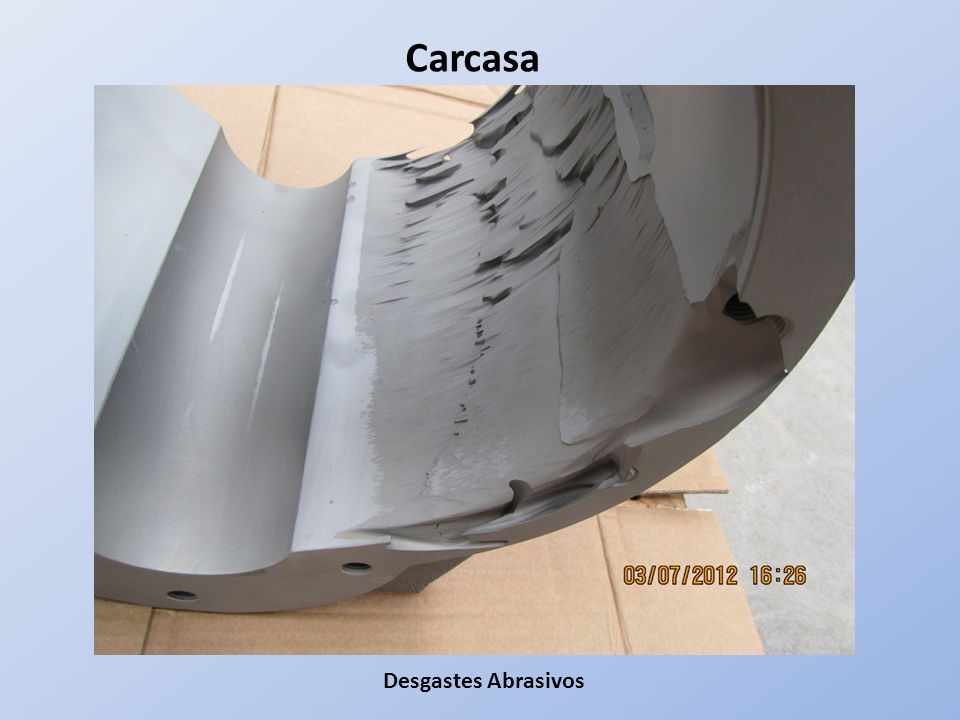

8 Desgastes Abrasivos Carcasa

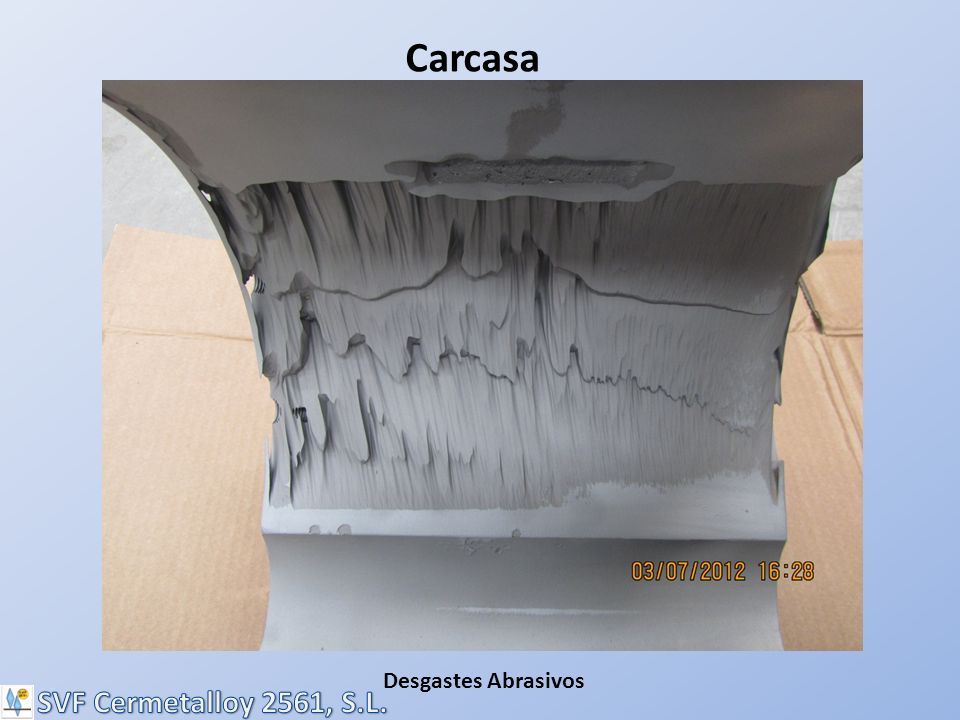

9 Desgastes Abrasivos Carcasa

10 Desgastes Abrasivos Carcasa

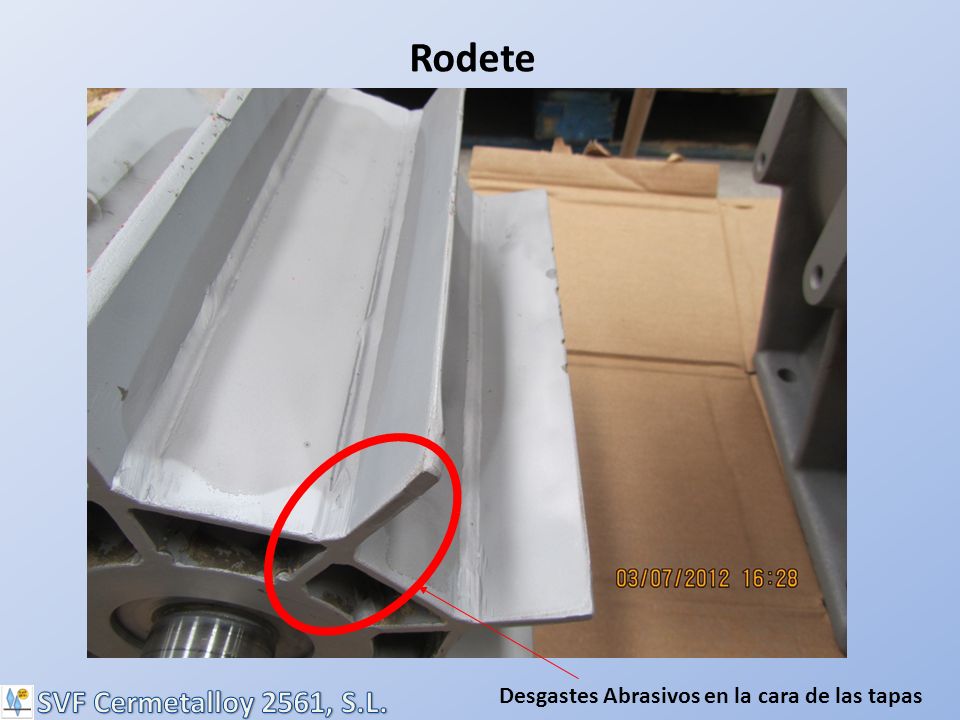

11 Desgastes Abrasivos en la cara de las tapas Rodete

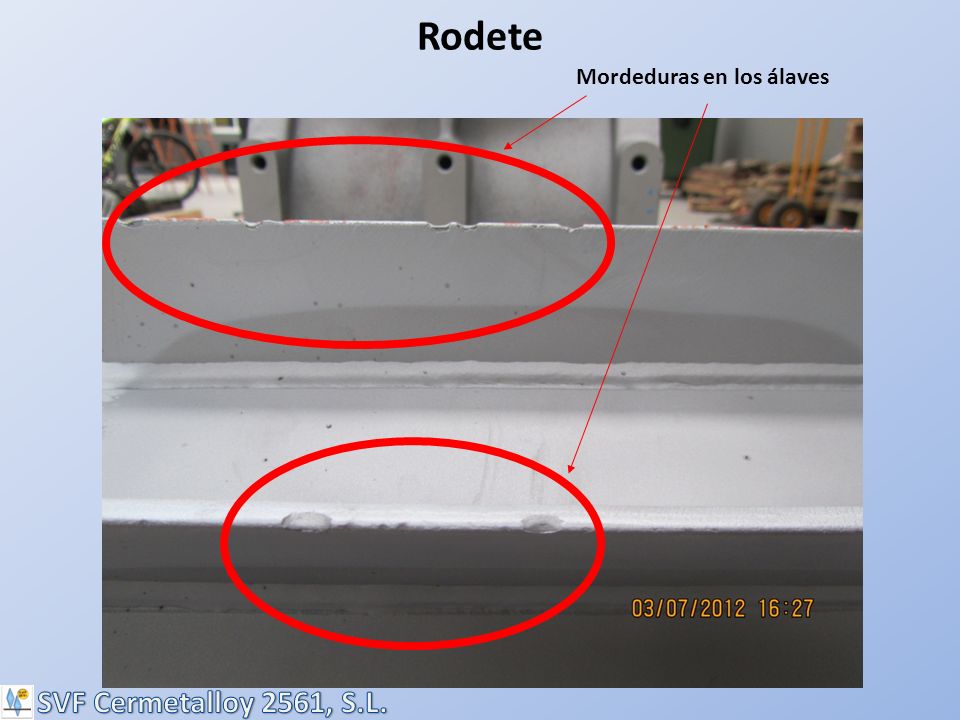

12 Mordeduras en los álaves Rodete

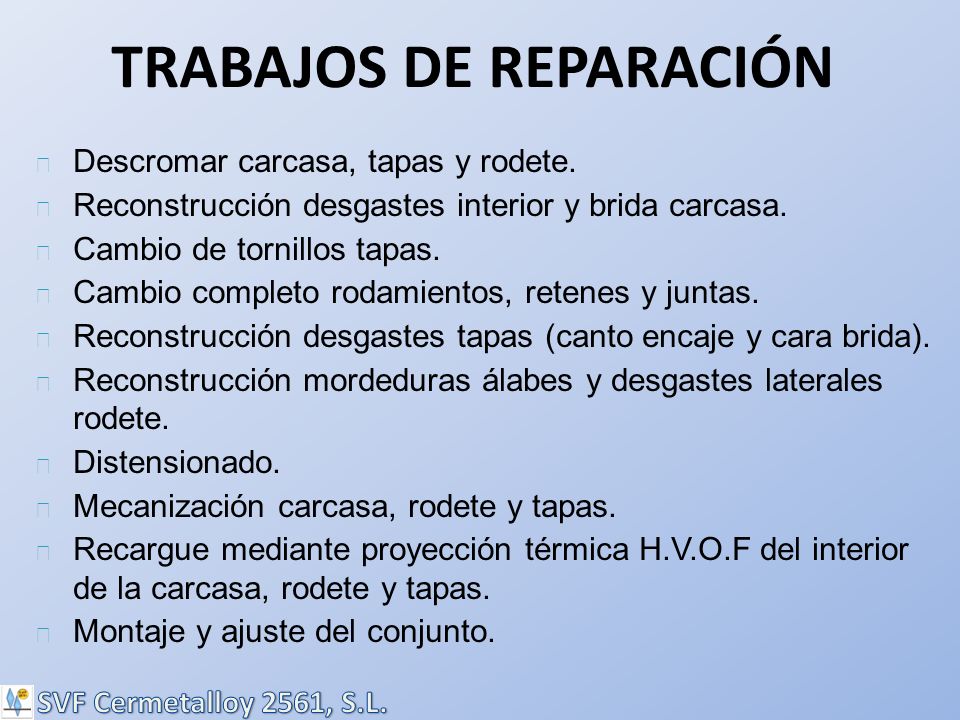

13 Descromar carcasa, tapas y rodete. Reconstrucción desgastes interior y brida carcasa. Cambio de tornillos tapas. Cambio completo rodamientos, retenes y juntas. Reconstrucción desgastes tapas (canto encaje y cara brida). Reconstrucción mordeduras álabes y desgastes laterales rodete. Distensionado. Mecanización carcasa, rodete y tapas. Recargue mediante proyección térmica H.V.O.F del interior de la carcasa, rodete y tapas. Montaje y ajuste del conjunto. TRABAJOS DE REPARACIÓN

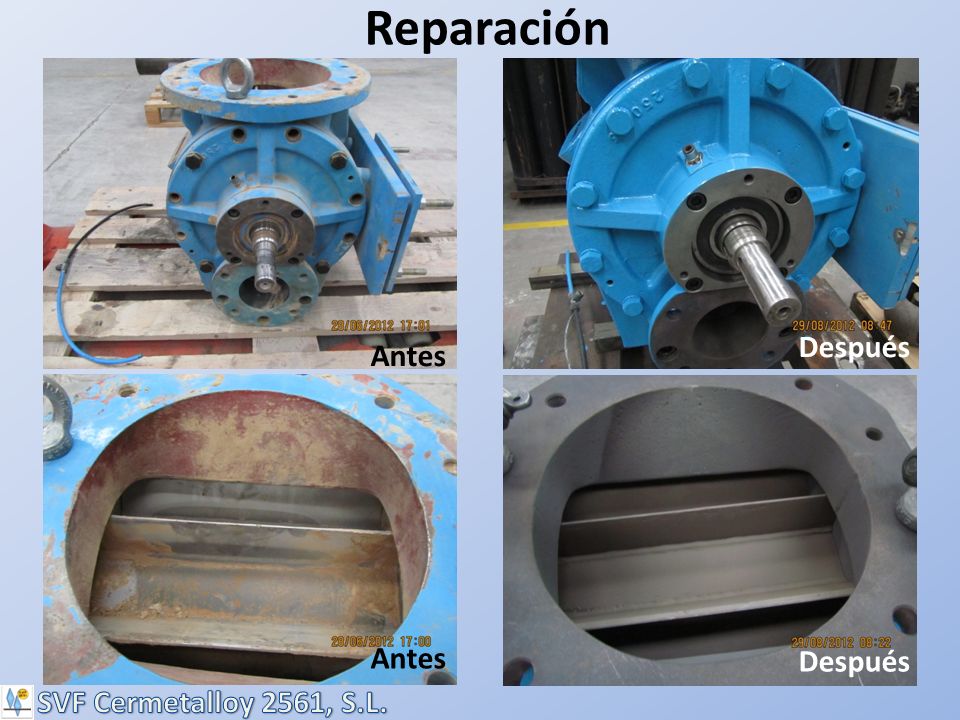

14 Reparación Antes Después Antes Después

15 Estado inicial carcasa

16 Estado inicial álaves

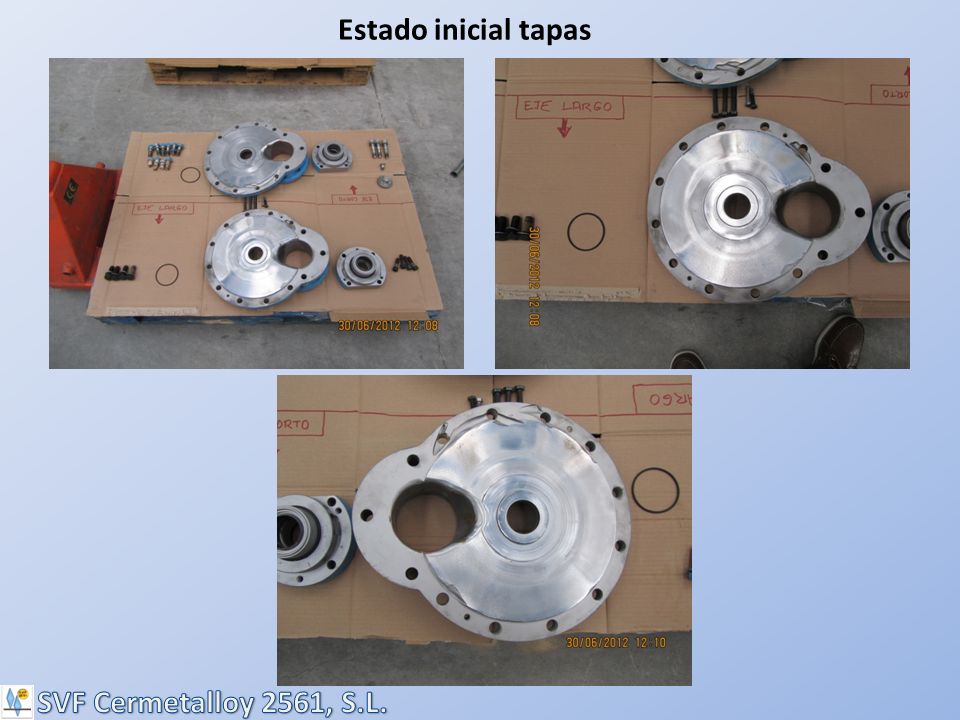

17 Estado inicial tapas

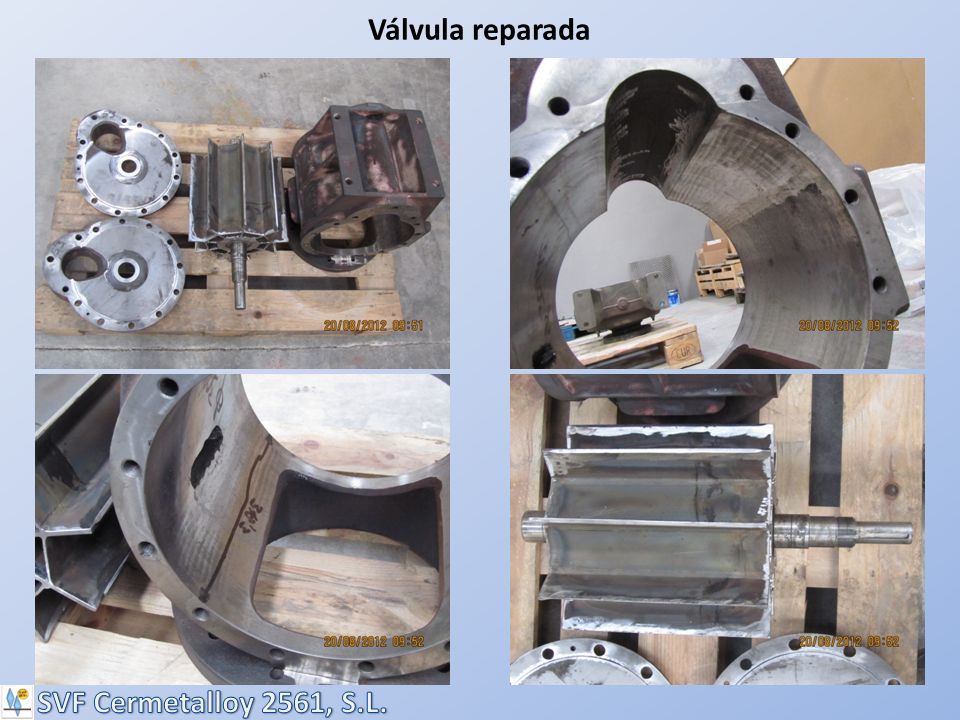

18 Válvula reparada

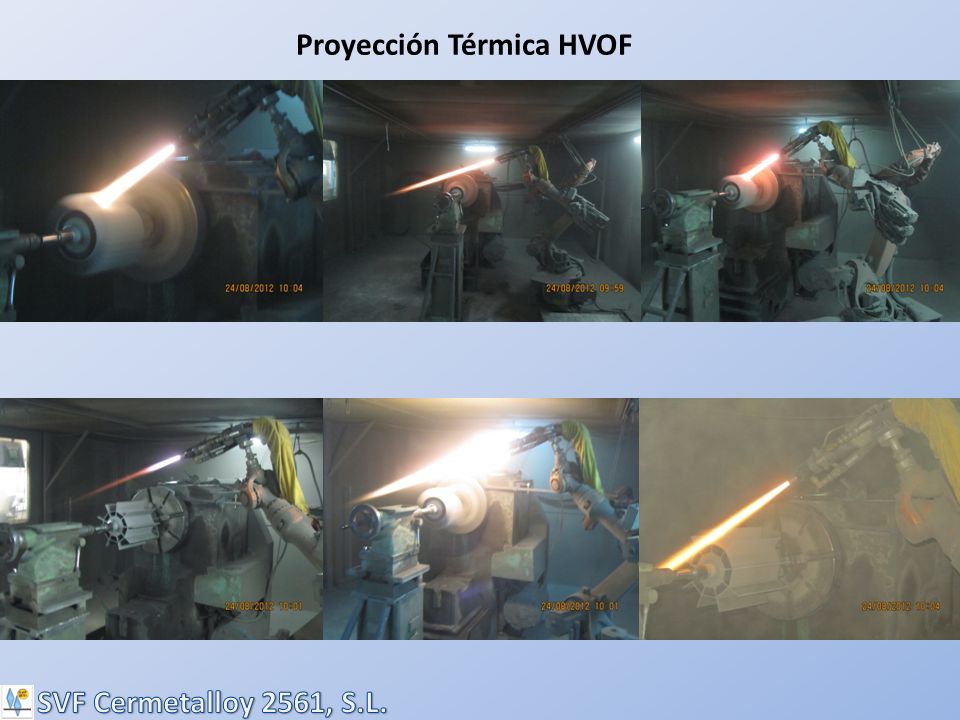

19 Proyección Térmica HVOF

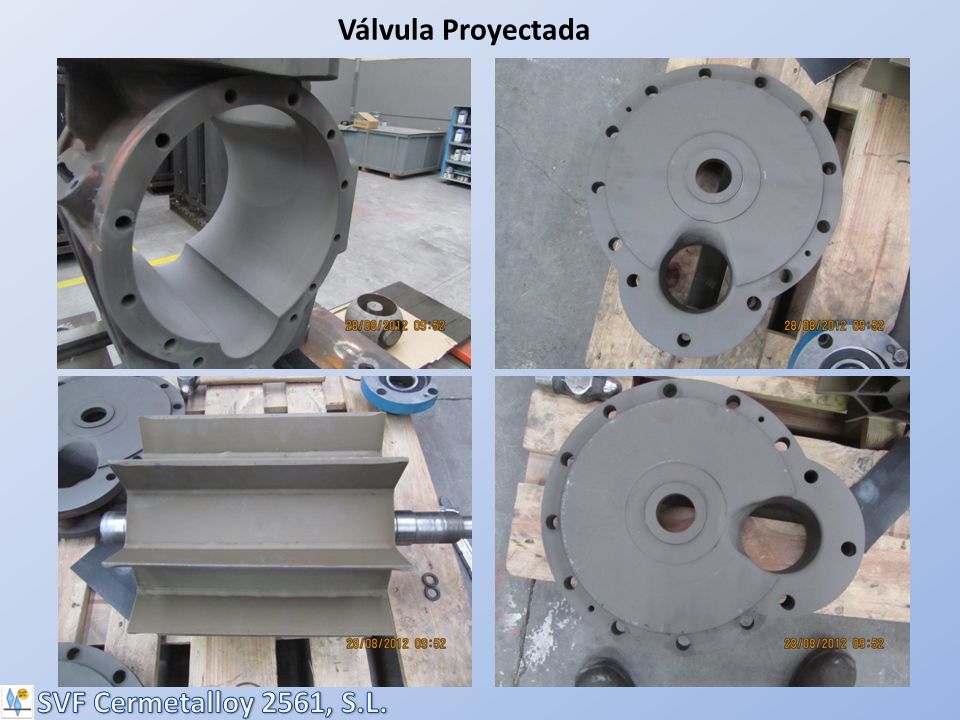

20 Válvula Proyectada

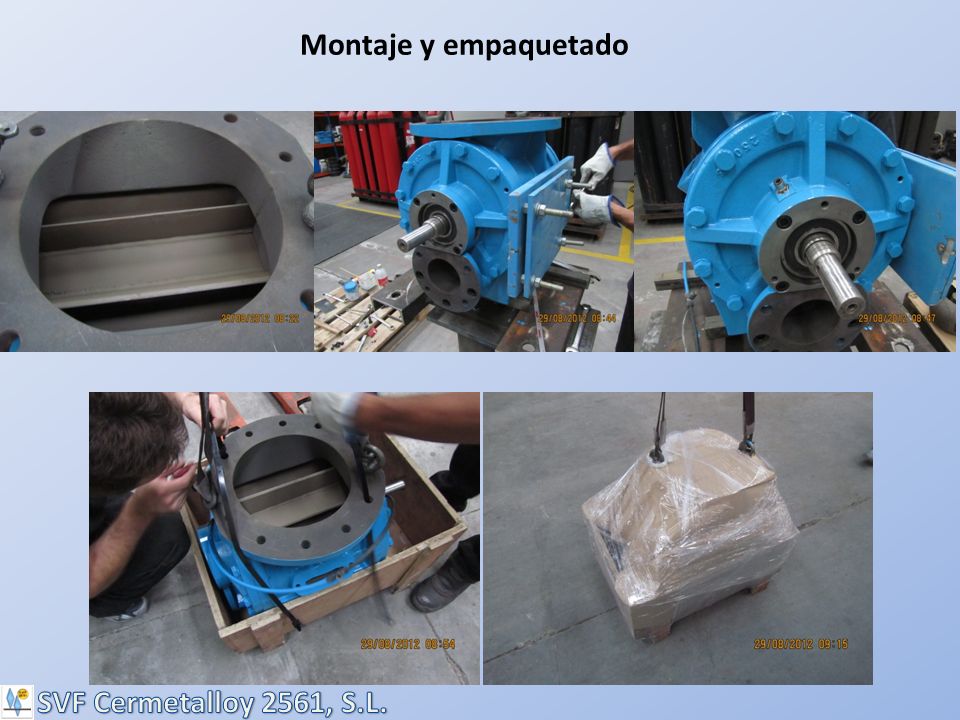

21 Montaje y empaquetado
