1 termografia infrarroja ASSME ASSME

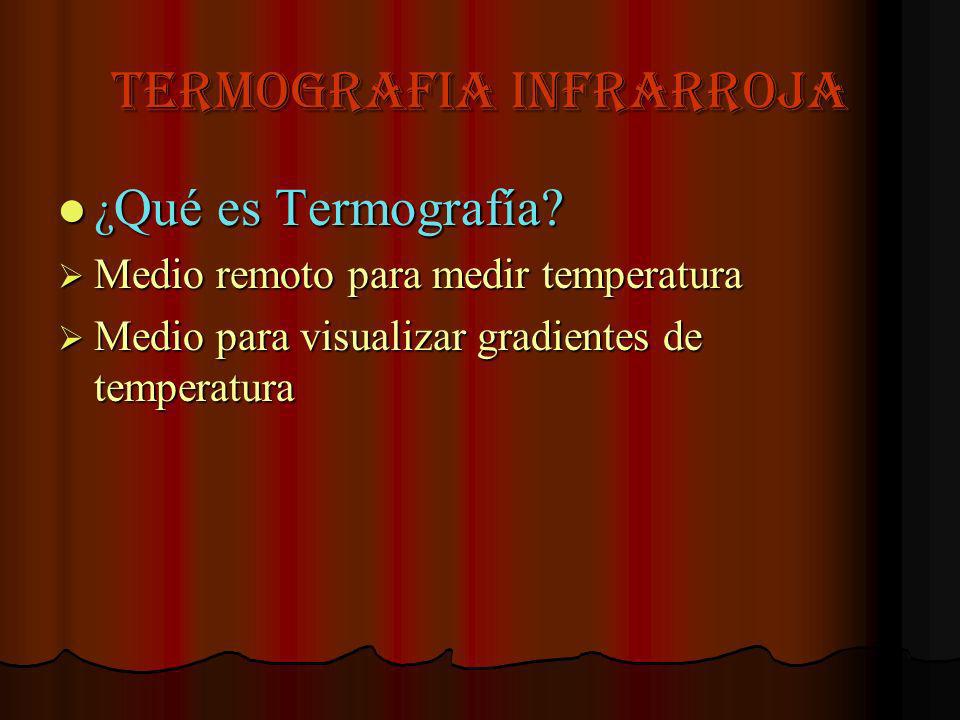

2 TERMOGRAFIA INFRARROJA ¿ Qué es Termografía? ¿ Qué es Termografía? Medio remoto para medir temperatura Medio remoto para medir temperatura Medio para visualizar gradientes de temperatura Medio para visualizar gradientes de temperatura

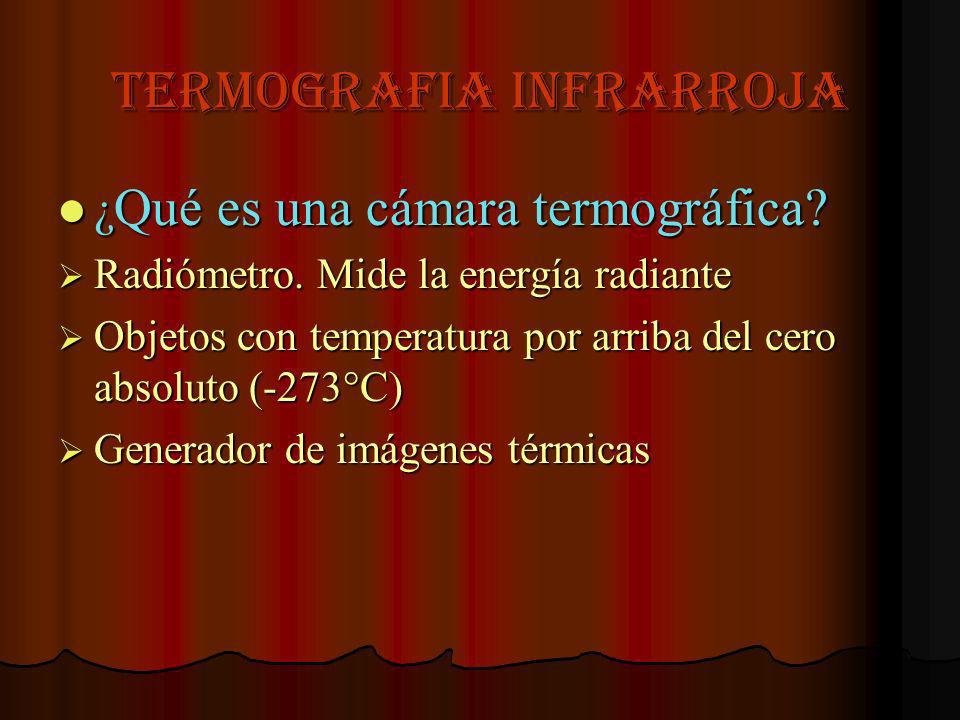

3 TERMOGRAFIA INFRARROJA ¿ Qué es una cámara termográfica? ¿ Qué es una cámara termográfica? Radiómetro. Mide la energía radiante Radiómetro. Mide la energía radiante Objetos con temperatura por arriba del cero absoluto (-273°C) Objetos con temperatura por arriba del cero absoluto (-273°C) Generador de imágenes térmicas Generador de imágenes térmicas

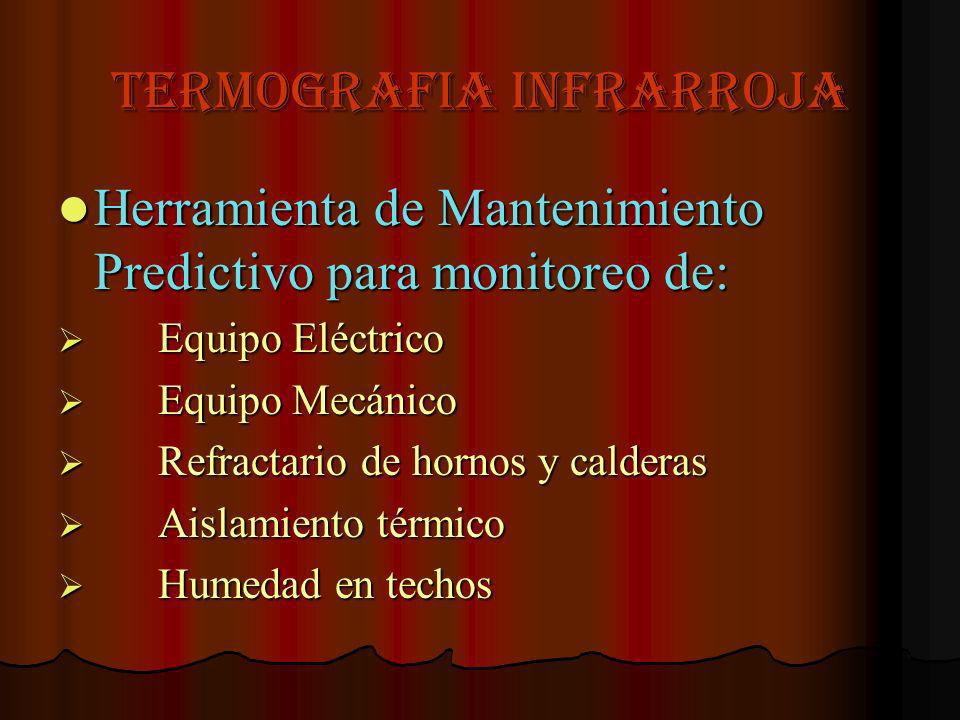

4 TERMOGRAFIA INFRARROJA Herramienta de Mantenimiento Predictivo para monitoreo de: Herramienta de Mantenimiento Predictivo para monitoreo de: Equipo Eléctrico Equipo Eléctrico Equipo Mecánico Equipo Mecánico Refractario de hornos y calderas Refractario de hornos y calderas Aislamiento térmico Aislamiento térmico Humedad en techos Humedad en techos

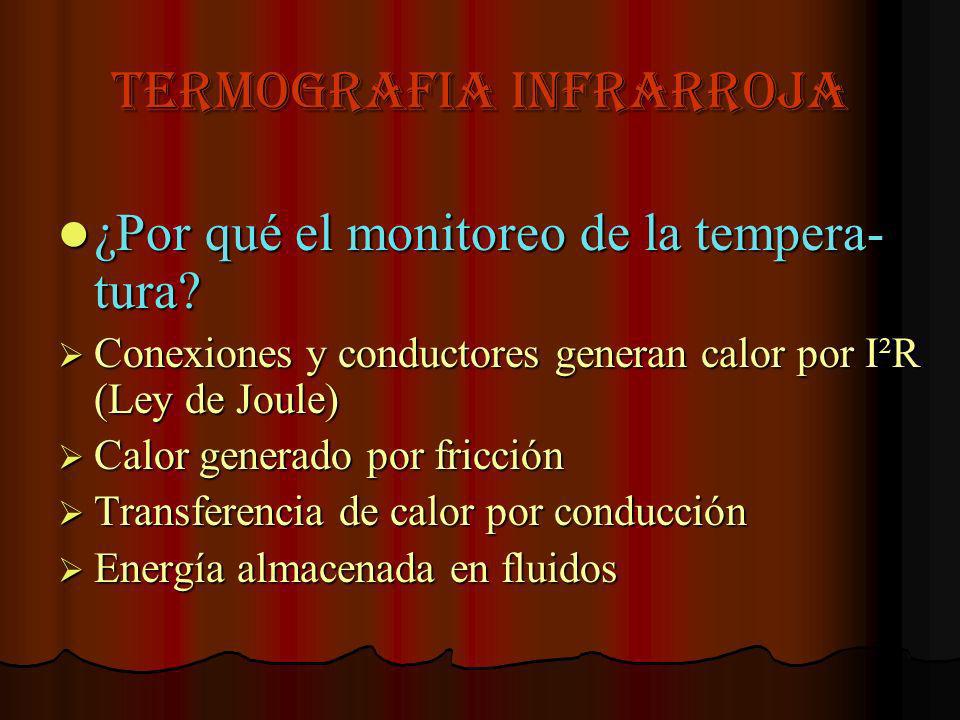

5 TERMOGRAFIA INFRARROJA ¿Por qué el monitoreo de la tempera- tura? ¿Por qué el monitoreo de la tempera- tura? Conexiones y conductores generan calor por I²R (Ley de Joule) Conexiones y conductores generan calor por I²R (Ley de Joule) Calor generado por fricción Calor generado por fricción Transferencia de calor por conducción Transferencia de calor por conducción Energía almacenada en fluidos Energía almacenada en fluidos

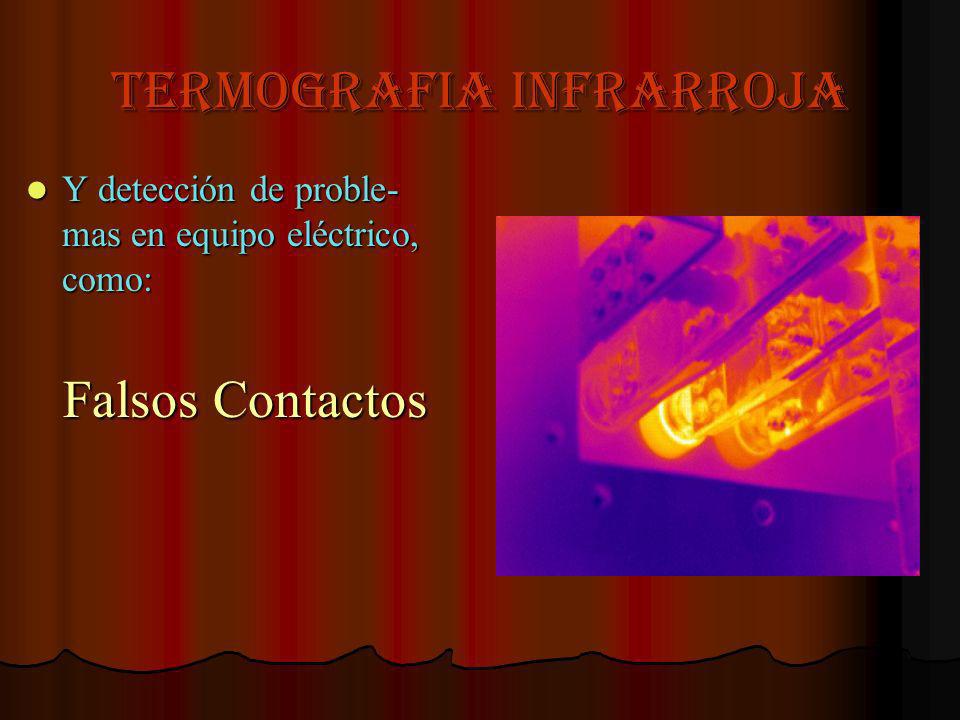

6 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo eléctrico, como: Y detección de proble- mas en equipo eléctrico, como: Falsos Contactos Falsos Contactos

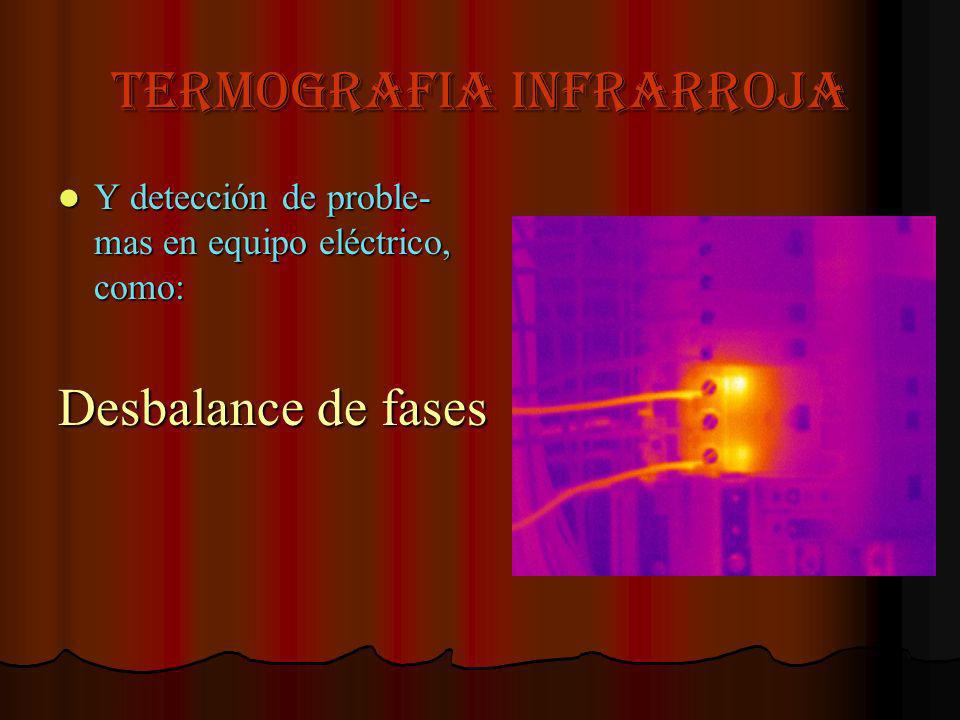

7 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo eléctrico, como: Y detección de proble- mas en equipo eléctrico, como: Desbalance de fases

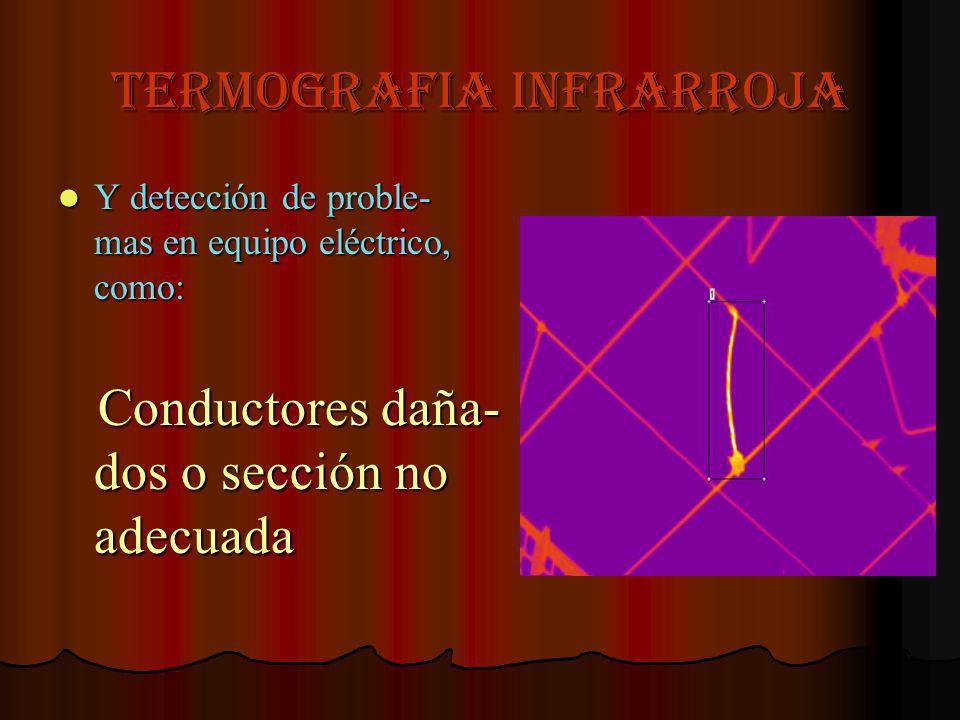

8 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo eléctrico, como: Y detección de proble- mas en equipo eléctrico, como: Conductores daña- dos o sección no adecuada Conductores daña- dos o sección no adecuada

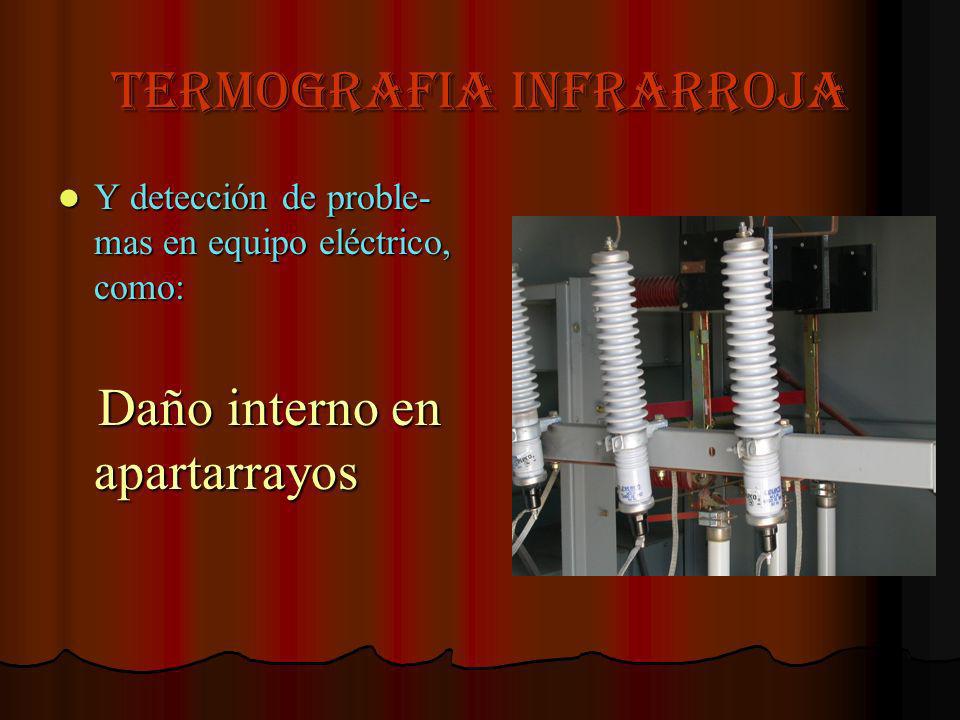

9 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo eléctrico, como: Y detección de proble- mas en equipo eléctrico, como: Daño interno en apartarrayos Daño interno en apartarrayos

10 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo eléctrico, como: Y detección de proble- mas en equipo eléctrico, como: Daño en aisla- miento eléctrico Daño en aisla- miento eléctrico

11 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo eléctrico, como: Y detección de proble- mas en equipo eléctrico, como: Calor por induc- ción Calor por induc- ción

12 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo mecánico, tales como: Y detección de proble- mas en equipo mecánico, tales como: Fricción Fricción

13 TERMOGRAFIA INFRARROJA Y detección de proble- mas en equipo mecánico, tales como: Y detección de proble- mas en equipo mecánico, tales como: Operación de trampas de vapor Operación de trampas de vapor

14 TERMOGRAFIA INFRARROJA Y detección de daños en refractario de hornos, calderas o torres de proceso, y aislamiento térmico en tuberías. Y detección de daños en refractario de hornos, calderas o torres de proceso, y aislamiento térmico en tuberías.

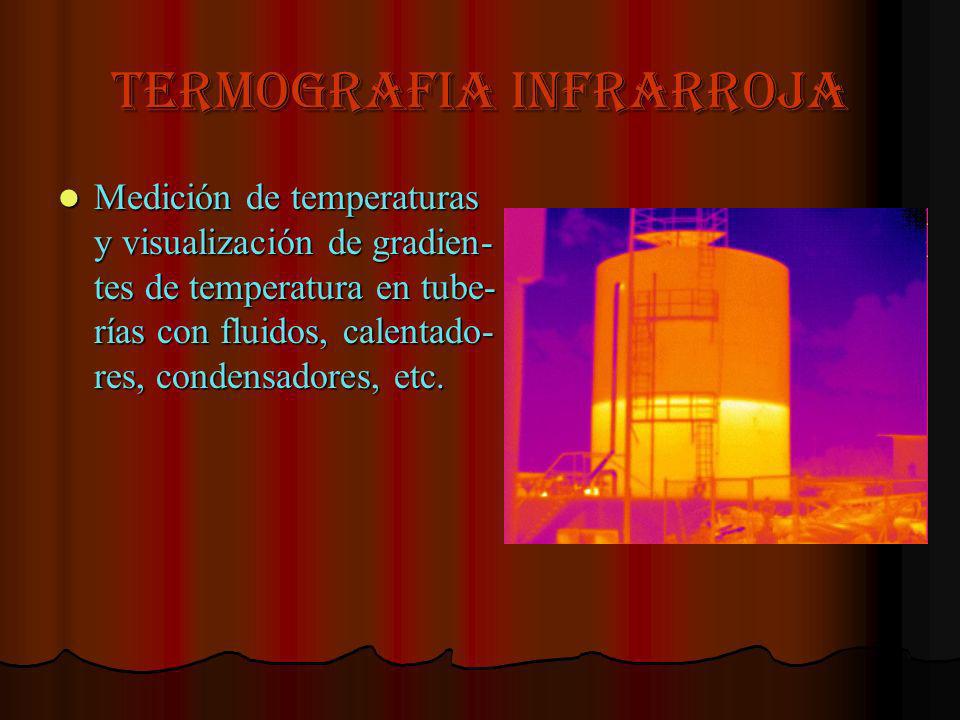

15 TERMOGRAFIA INFRARROJA Medición de temperaturas y visualización de gradien- tes de temperatura en tube- rías con fluidos, calentado- res, condensadores, etc. Medición de temperaturas y visualización de gradien- tes de temperatura en tube- rías con fluidos, calentado- res, condensadores, etc.

16 TERMOGRAFIA INFRARROJA PRESENTANDO A...

17 Equipo de Termografía PPM+ ER Rango de medición de -20 a 500°C Detector FPA de 320 x 240 pixeles (76,800) Rango espectral de 7 a 14µm (onda larga) Imágenes en tiempo real Cámara visual integrada Almacenamiento digital de imágenes Y programa para análisis radiométrico LIPS

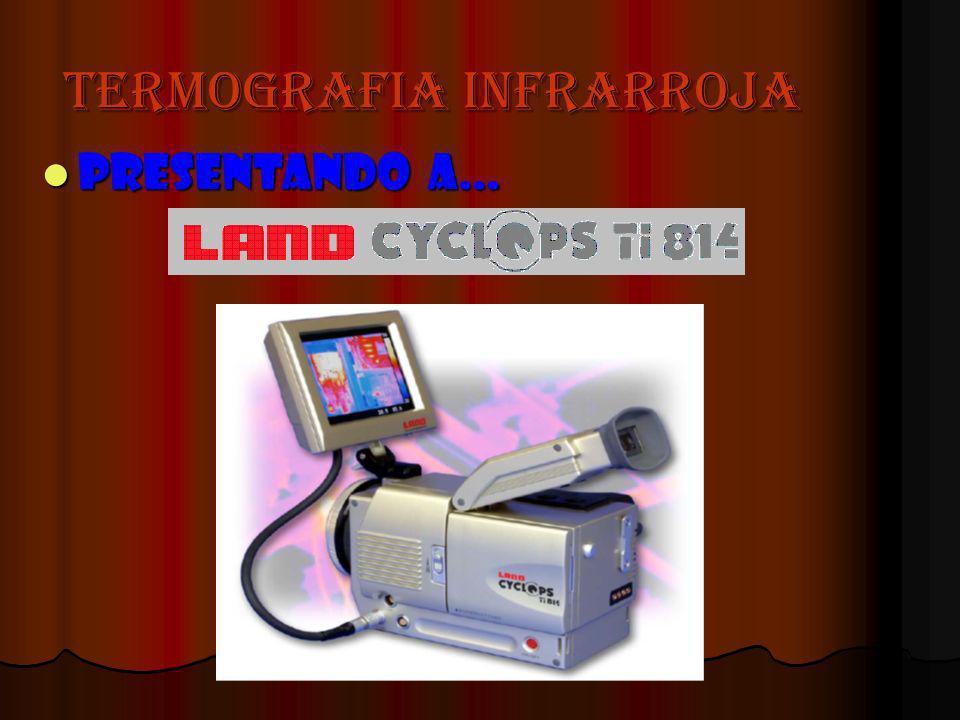

18 PRESENTANDO A...

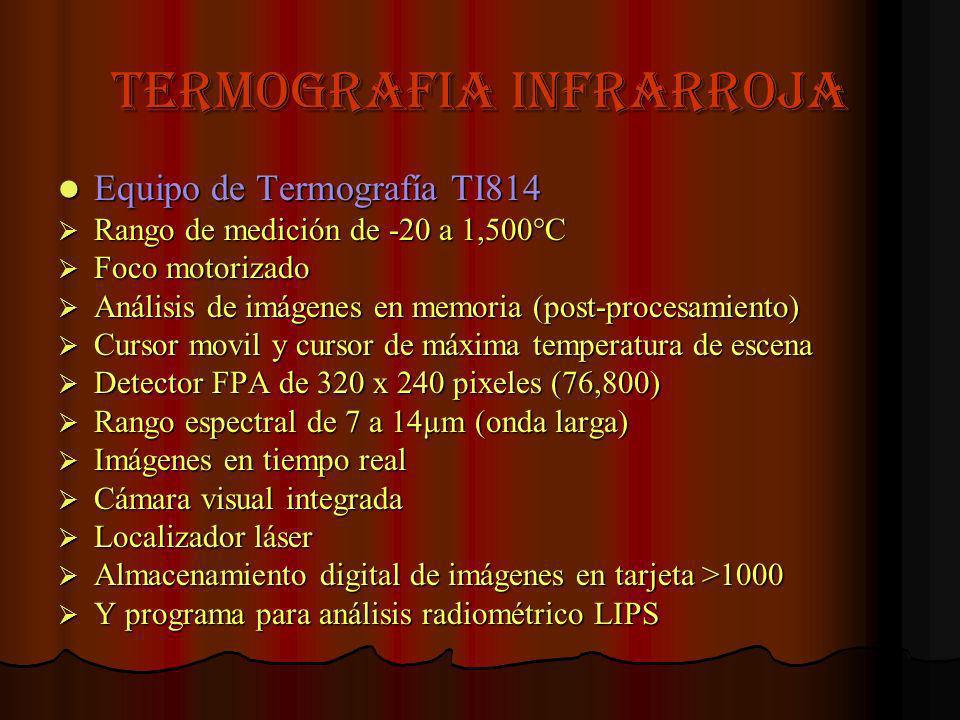

19 Equipo de Termografía TI814 Rango de medición de -20 a 1,500°C Foco motorizado Análisis de imágenes en memoria (post-procesamiento) Cursor movil y cursor de máxima temperatura de escena Detector FPA de 320 x 240 pixeles (76,800) Rango espectral de 7 a 14µm (onda larga) Imágenes en tiempo real Cámara visual integrada Localizador láser Almacenamiento digital de imágenes en tarjeta >1000 Y programa para análisis radiométrico LIPS

20

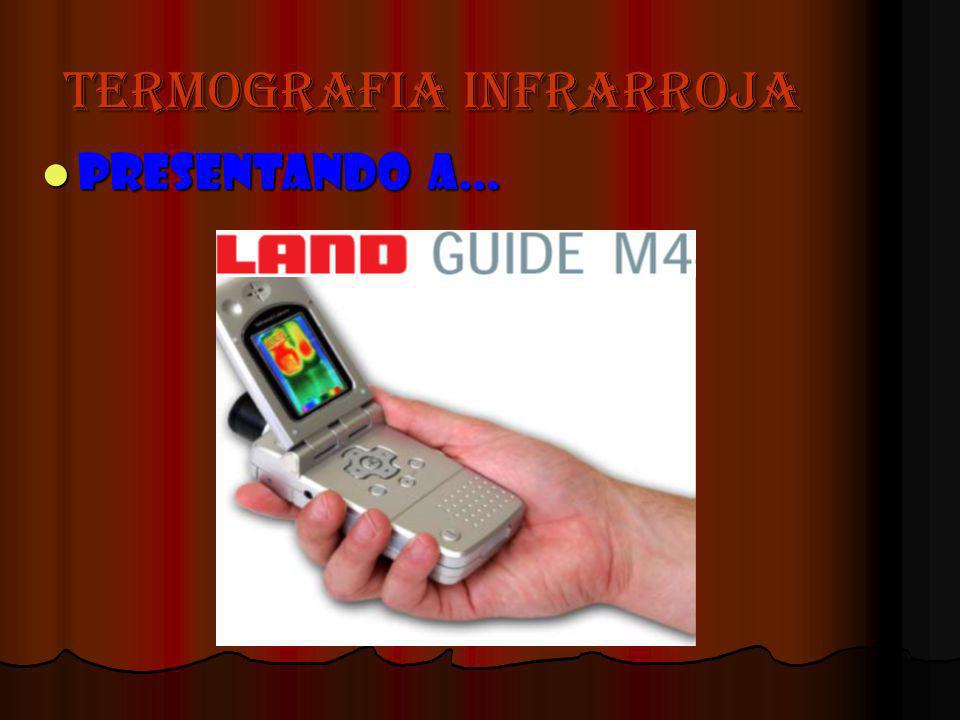

21 PRESENTANDO A...

22 Equipo de Termografía Guide M4, el más pequeño e inteligente de mercado Rango de medición de -20 a 250°C Análisis de imágenes en memoria (post-procesamiento) Cursor movil y cursor de máxima temperatura de escena Detector FPA de 160 x 120 pixeles (19,200) Rango espectral de 7 a 14µm (onda larga) Imágenes en tiempo real Cámara visual integrada Localizador láser Almacenamiento de imágenes en memoria interna 600 Y programa para análisis radiométrico LIPS

23 TERMOGRAFIA INFRARROJA

24

25

26 termografia infrarroja G r a c i a s
