Introducción: causas y peligros de las sobretensiones

Presentación del tema: "Introducción: causas y peligros de las sobretensiones"— Transcripción de la presentación:

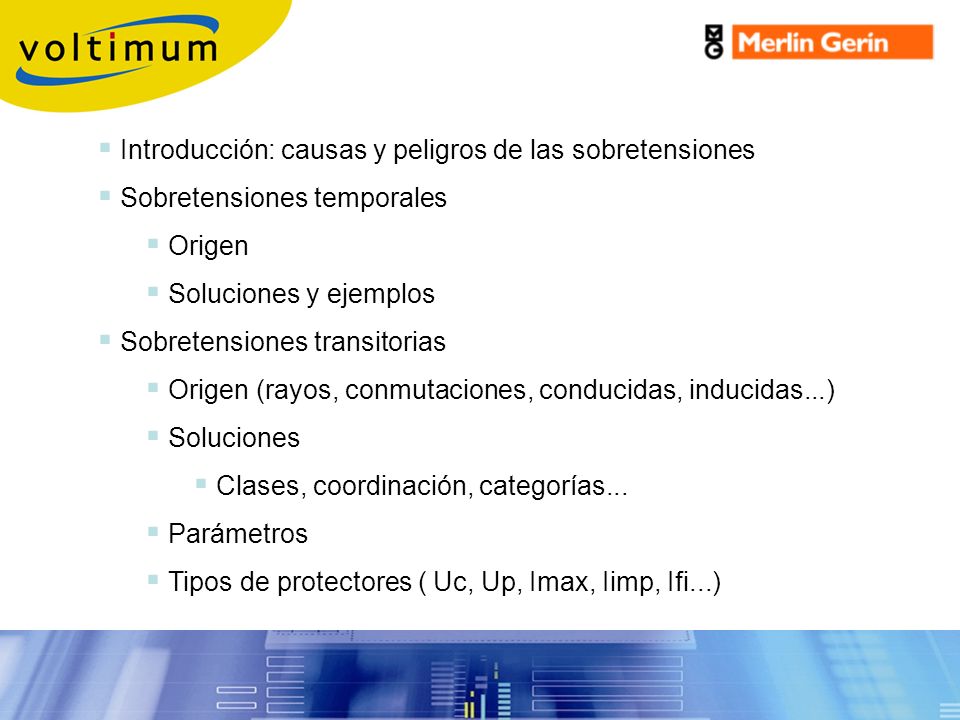

1 Introducción: causas y peligros de las sobretensiones
Sobretensiones temporales Origen Soluciones y ejemplos Sobretensiones transitorias Origen (rayos, conmutaciones, conducidas, inducidas...) Soluciones Clases, coordinación, categorías... Parámetros Tipos de protectores ( Uc, Up, Imax, Iimp, Ifi...)

2 Introducción 5.000 tormentas diarias alrededor del globo
Sobretensiones de origen atmosférico Sobretensiones debidas a la caida de rayos 5.000 tormentas diarias alrededor del globo 5.000 tormentas diarias alrededor del globo Del 28 de enero de enero de 1995: rayos rayos por año de media : rayos negativos : rayos positivos En el transcurso de los últimos 3 años: rayos rayos por año de media : rayos negativos : rayos positivos Intensidad media de la caída de un rayo directo: Amperios 95 % de las descargas provocan tensiones de más de 5kV y corrientes de unos 6kA en protecciones secundarias Información actualizada en la dirección: inm.es Intensidad media de la caída de un rayo directo: Amperios Valor típico: 5 a 40kA (95% de los casos) n Sobretensiones atmosféricas: sobretensiones debidas a la caída de un rayo. La información estadística conocida nos indica que de un modo permanente se forman cerca de tormentas diarias alrededor del globo. o Según estudios realizados por el Instituto Nacional de Meteorología(INM) durante un periodo de 3 años se observaron en España rayos lo que equivale a rayos anuales de media. o La caída de rayos sobre la península Ibérica provoca de media cada año la muerte de una decena de personas y centenares de animales así como el deterioro y destrucción de miles de aparatos. o La intensidad media mundial de la descarga de un rayo se estima en amperios, pero se llegan a contabilizar rayos de hasta amperios. o No es factible ni rentable proteger un circuito de un rayo directo pero sí es factible la protección de circuitos contra los efectos del 95 % de las descargas y contra sus efectos secundarios, que se estima debe aguantar tensiones de más de 5kV y corrientes de unos 6kA. o Si se desea saber la caída de rayos en una zona y un día determinado o en un periodo determinado se puede buscar en : inm.es 95 % de las descargas provocan tensiones de más de 5kV y corrientes de unos 6kA en protecciones secundarias Información actualizada en la dirección: inm.es

3 Mapa caída de rayos últimas 12 horas

4 Introducción Sobretensiones de origen atmosférico
Sobretensiones debidas a la caida de rayos 5.000 tormentas diarias alrededor del globo Del 28 de enero de enero de 1995: rayos rayos por año de media : rayos negativos : rayos positivos 35 % 30 % 25 % 20 % 15 % 10 % 5 % 0 % Rayos Varios Accidentes Robos Daños por inundaciones Incendios Tormentas de viento Motivos de los daños sufridos en equipos propiedad de France Telecom ordenadores dañados anualmente en Europa. Coste medio por accidente: €. Daños totales en equipos eléctricos: 500 millones de euros 26% averías en equipos electrónicos por sobretensiones transitorias (datos estadísticos Compañías Aseguradoras) Intensidad media de la caída de un rayo directo: Amperios 95 % de las descargas provocan tensiones de más de 5kV y corrientes de unos 6kA en protecciones secundarias Información actualizada en la dirección: inm.es n Sobretensiones atmosféricas: sobretensiones debidas a la caída de un rayo. La información estadística conocida nos indica que de un modo permanente se forman cerca de tormentas diarias alrededor del globo. o Según estudios realizados por el Instituto Nacional de Meteorología(INM) durante un periodo de 3 años se observaron en España rayos lo que equivale a rayos anuales de media. o La caída de rayos sobre la península Ibérica provoca de media cada año la muerte de una decena de personas y centenares de animales así como el deterioro y destrucción de miles de aparatos. o La intensidad media mundial de la descarga de un rayo se estima en amperios, pero se llegan a contabilizar rayos de hasta amperios. o No es factible ni rentable proteger un circuito de un rayo directo pero sí es factible la protección de circuitos contra los efectos del 95 % de las descargas y contra sus efectos secundarios, que se estima debe aguantar tensiones de más de 5kV y corrientes de unos 6kA. o Si se desea saber la caída de rayos en una zona y un día determinado o en un periodo determinado se puede buscar en : inm.es

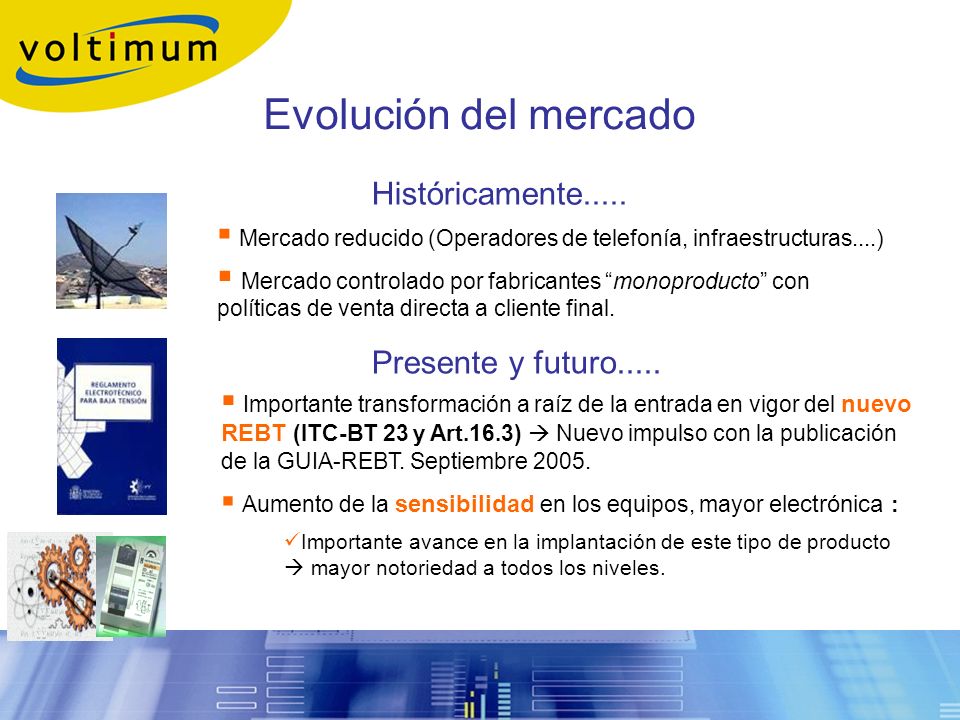

5 Evolución del mercado Introducción Históricamente.....
Mercado reducido (Operadores de telefonía, infraestructuras....) Mercado controlado por fabricantes “monoproducto” con políticas de venta directa a cliente final. Presente y futuro..... Importante transformación a raíz de la entrada en vigor del nuevo REBT (ITC-BT 23 y Art.16.3)  Nuevo impulso con la publicación de la GUIA-REBT. Septiembre 2005. Aumento de la sensibilidad en los equipos, mayor electrónica : Todas las partes del mundo están expuestas a las tormentas, al menos durante una parte del año. Durante esta temporada, a menudo se dan a conocer los informes de los daños causados por los rayos. Obviamente, los informes más importantes son los de las víctimas mortales, o los de los graves incendios producidos por caídas directas de rayos. Pero cada vez con más frecuencia, pese a estos graves daños, también se informa de los daños en los electrodomésticos. Los televisores, vídeos, ordenadores, teléfonos, etc, en los hogares. En las instalaciones con fines profesionales, los daños a todos los tipos de equipos electrónicos, como ordenadores, cuadros de distribución de teléfonos, sistemas de automatización, etc., a menudo implican graves consecuencias para la actividad económica, tal y como se muestra en los ejemplos de la diapositiva. Importante avance en la implantación de este tipo de producto  mayor notoriedad a todos los niveles.

6 Consecuencias finales de las sobretensiones
DETERIORO Y DESTRUCCIÓN de los componentes Depende de: - Tiempo de ascenso(Tm): rapidez con la que crece la onda. - Valor de cresta: valor máximo que alcanza la perturbación - Duración de la onda MAL FUNCIONAMIENTO de los equipos Ahora veremos las consecuencias finales de las sobretensiones transitorias: n Deterioro y destrucción de los receptores: El deterioro y la destrucción de los receptores depende de los siguientes parámetros: o Tiempo de ascenso(Tm): algunos materiales discretos se destruyen con Tm bajas (Triacs o Thyristores) o Valor de cresta: un valor de cresta superior al valor admisible del material puede ocasionar la destrucción de éste(condensadores, diodos, etc..) o Tiempo de descenso(Td): Los impulsos de duración larga deterioran o destruyen la mayor parte de los materiales. n Mal funcionamiento de los equipos: Cuando un material recibe una sobretensión no destructiva puede ocasionarle pequeños deterioros en su interior que provoquen fallos en su funcionamiento. Tendremos por ejemplo un encendido o un apagado de un motor cuando no queramos, perturbación de programas informáticos o el salto de una alarma. n Envejecimiento prematuro: La acción de varias sobretensiones no destructivas sobre el mismo aparato provocan su envejecimento y su fin de vida anticipado. ENVEJECIMIENTO prematuro de los componentes - Provocado por sucesivas sobretensiones no destructivas

7 Consecuencias finales de las sobretensiones
Ahora veremos las consecuencias finales de las sobretensiones transitorias: n Deterioro y destrucción de los receptores: El deterioro y la destrucción de los receptores depende de los siguientes parámetros: o Tiempo de ascenso(Tm): algunos materiales discretos se destruyen con Tm bajas (Triacs o Thyristores) o Valor de cresta: un valor de cresta superior al valor admisible del material puede ocasionar la destrucción de éste(condensadores, diodos, etc..) o Tiempo de descenso(Td): Los impulsos de duración larga deterioran o destruyen la mayor parte de los materiales. n Mal funcionamiento de los equipos: Cuando un material recibe una sobretensión no destructiva puede ocasionarle pequeños deterioros en su interior que provoquen fallos en su funcionamiento. Tendremos por ejemplo un encendido o un apagado de un motor cuando no queramos, perturbación de programas informáticos o el salto de una alarma. n Envejecimiento prematuro: La acción de varias sobretensiones no destructivas sobre el mismo aparato provocan su envejecimento y su fin de vida anticipado.

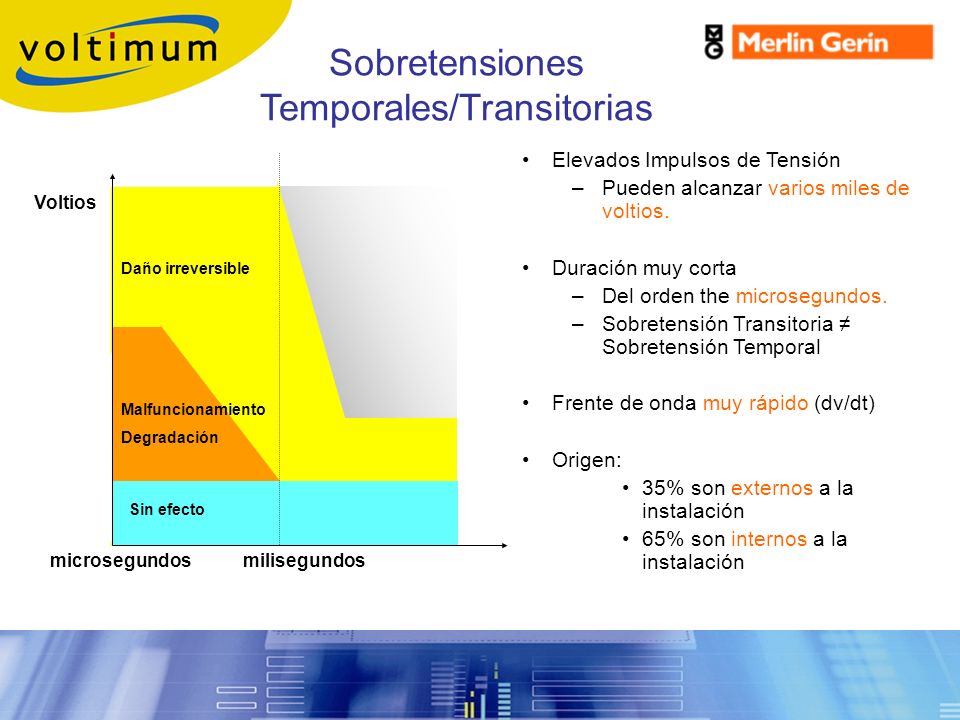

8 Sobretensiones Temporales/Transitorias
de origen atmosférico Sobretensiones debidas a la caida de rayos Elevados Impulsos de Tensión Pueden alcanzar varios miles de voltios. Duración muy corta Del orden the microsegundos. Sobretensión Transitoria ≠ Sobretensión Temporal Frente de onda muy rápido (dv/dt) Origen: 35% son externos a la instalación 65% son internos a la instalación 5.000 tormentas diarias alrededor del globo Voltios Del 28 de enero de enero de 1995: rayos rayos por año de media : rayos negativos : rayos positivos Daño irreversible Intensidad media de la caída de un rayo directo: Amperios 95 % de las descargas provocan tensiones de más de 5kV y corrientes de unos 6kA en protecciones secundarias Información actualizada en la dirección: inm.es Malfuncionamiento Degradación n Sobretensiones atmosféricas: sobretensiones debidas a la caída de un rayo. La información estadística conocida nos indica que de un modo permanente se forman cerca de tormentas diarias alrededor del globo. o Según estudios realizados por el Instituto Nacional de Meteorología(INM) durante un periodo de 3 años se observaron en España rayos lo que equivale a rayos anuales de media. o La caída de rayos sobre la península Ibérica provoca de media cada año la muerte de una decena de personas y centenares de animales así como el deterioro y destrucción de miles de aparatos. o La intensidad media mundial de la descarga de un rayo se estima en amperios, pero se llegan a contabilizar rayos de hasta amperios. o No es factible ni rentable proteger un circuito de un rayo directo pero sí es factible la protección de circuitos contra los efectos del 95 % de las descargas y contra sus efectos secundarios, que se estima debe aguantar tensiones de más de 5kV y corrientes de unos 6kA. o Si se desea saber la caída de rayos en una zona y un día determinado o en un periodo determinado se puede buscar en : inm.es Sin efecto microsegundos milisegundos

9 Sobretensiones Temporales
de origen atmosférico Sobretensiones debidas a la caida de rayos Se produce cuando el valor eficaz de la tensión es superior al 110 % del valor nominal. 5.000 tormentas diarias alrededor del globo Del 28 de enero de enero de 1995: rayos rayos por año de media : rayos negativos : rayos positivos SOLUCIÓN: TENSIÓN USIMPLE ( F-N) Intensidad media de la caída de un rayo directo: Amperios 95 % de las descargas provocan tensiones de más de 5kV y corrientes de unos 6kA en protecciones secundarias Información actualizada en la dirección: inm.es n Sobretensiones atmosféricas: sobretensiones debidas a la caída de un rayo. La información estadística conocida nos indica que de un modo permanente se forman cerca de tormentas diarias alrededor del globo. o Según estudios realizados por el Instituto Nacional de Meteorología(INM) durante un periodo de 3 años se observaron en España rayos lo que equivale a rayos anuales de media. o La caída de rayos sobre la península Ibérica provoca de media cada año la muerte de una decena de personas y centenares de animales así como el deterioro y destrucción de miles de aparatos. o La intensidad media mundial de la descarga de un rayo se estima en amperios, pero se llegan a contabilizar rayos de hasta amperios. o No es factible ni rentable proteger un circuito de un rayo directo pero sí es factible la protección de circuitos contra los efectos del 95 % de las descargas y contra sus efectos secundarios, que se estima debe aguantar tensiones de más de 5kV y corrientes de unos 6kA. o Si se desea saber la caída de rayos en una zona y un día determinado o en un periodo determinado se puede buscar en : inm.es USIMPLE( F-N) > 110 % Se mantiene en el tiempo, durante varios periodos, o permanentemente.

10 Sobretensiones Permanentes Solución para las sobretensiones permanentes para Interruptores trifásicos Esquema de conexionado: 2

11 Protección contra sobretensiones
Ejemplos de esquemas eléctricos

12 Protección contra sobretensiones
Ejemplos de esquemas eléctricos

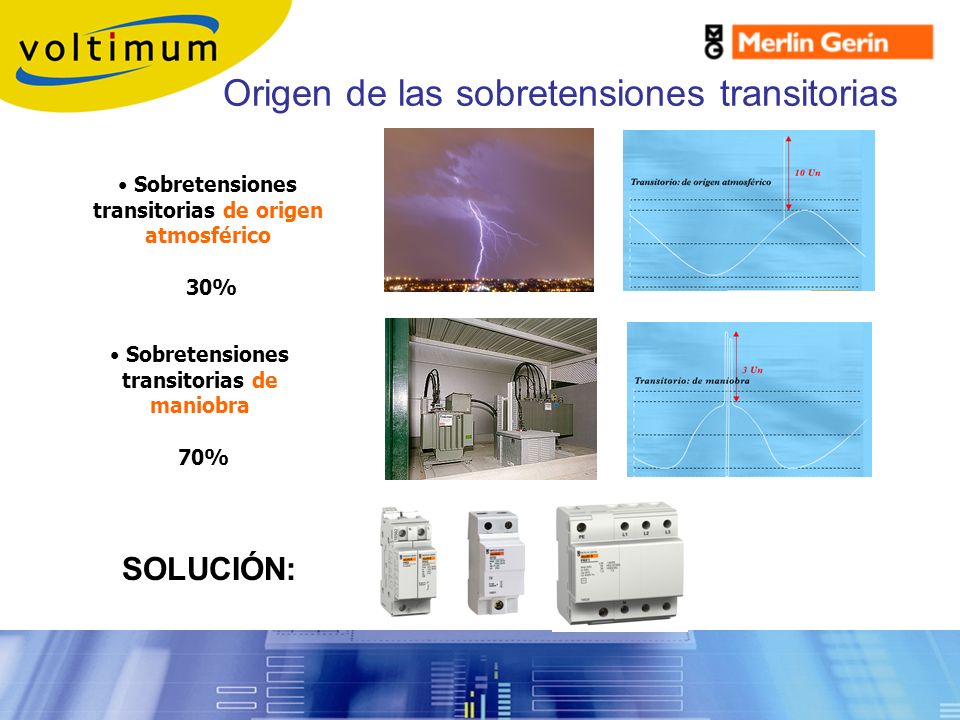

13 Origen de las sobretensiones transitorias
de origen atmosférico Sobretensiones debidas a la caida de rayos 5.000 tormentas diarias alrededor del globo Sobretensiones transitorias de origen atmosférico 30% Del 28 de enero de enero de 1995: rayos rayos por año de media : rayos negativos : rayos positivos Intensidad media de la caída de un rayo directo: Amperios 95 % de las descargas provocan tensiones de más de 5kV y corrientes de unos 6kA en protecciones secundarias Sobretensiones transitorias de maniobra 70% Información actualizada en la dirección: inm.es n Sobretensiones atmosféricas: sobretensiones debidas a la caída de un rayo. La información estadística conocida nos indica que de un modo permanente se forman cerca de tormentas diarias alrededor del globo. o Según estudios realizados por el Instituto Nacional de Meteorología(INM) durante un periodo de 3 años se observaron en España rayos lo que equivale a rayos anuales de media. o La caída de rayos sobre la península Ibérica provoca de media cada año la muerte de una decena de personas y centenares de animales así como el deterioro y destrucción de miles de aparatos. o La intensidad media mundial de la descarga de un rayo se estima en amperios, pero se llegan a contabilizar rayos de hasta amperios. o No es factible ni rentable proteger un circuito de un rayo directo pero sí es factible la protección de circuitos contra los efectos del 95 % de las descargas y contra sus efectos secundarios, que se estima debe aguantar tensiones de más de 5kV y corrientes de unos 6kA. o Si se desea saber la caída de rayos en una zona y un día determinado o en un periodo determinado se puede buscar en : inm.es SOLUCIÓN:

14 Forma de onda típica de corriente de rayo
Sobretensiones Transitorias Forma de onda típica de corriente de rayo Valor típico: de 5 a 40 kA 30 kA/μs Debemos comprender cómo se desarrolla el rayo por el equipo eléctrico y cómo finalmente daña o destruye algunos dispositivos. Veamos en primer lugar las principales características del fenómeno del rayo. Un rayo normalmente consiste en varias descargas consecutivas, y cada una crea una corriente eléctrica del cielo a la tierra - el valor máximo de la corriente de 5 a 40kA típica, puede superar 100 kA en el 1% de los casos. El máximo que se ha llegado a controlar es 270 kA. Esta gran corriente crea altos voltajes en toda su trayectoria, que puede incluir cualquier tipo de elementos, estructuras de edificios, equipos eléctricos e incluso la misma tierra. - lo más importante que hay que destacar es el extremo elevado de la corriente: normalmente kA/microsegundo, hasta 150 kA/microsegundo. Estos extremos crearán un gran efecto inducido a cientos de metros alrededor del impacto.

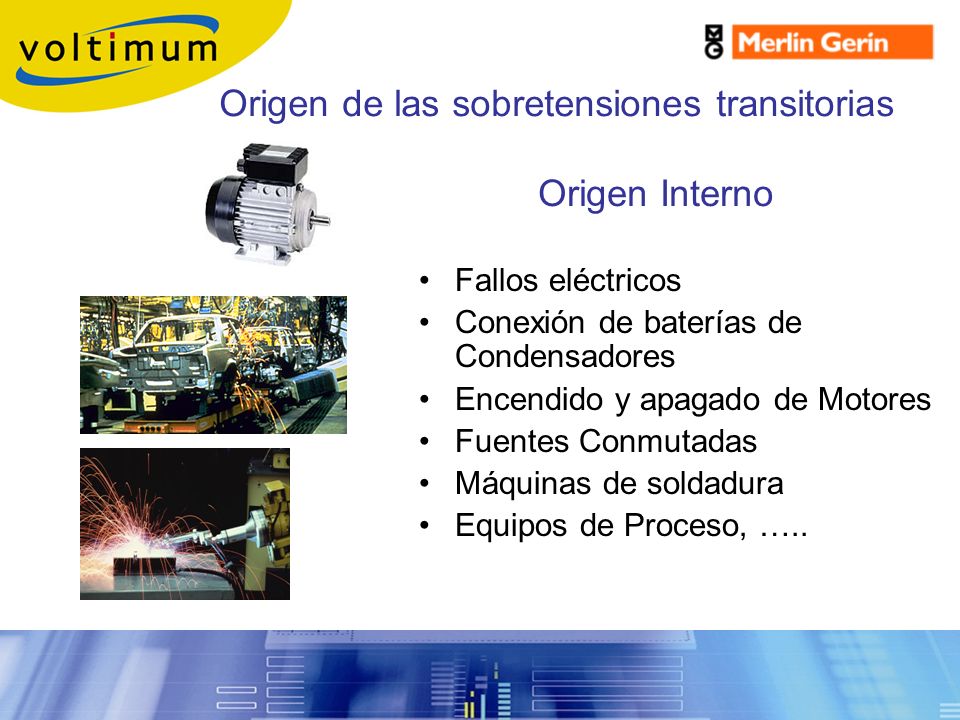

15 Origen de las sobretensiones transitorias
Origen Interno Fallos eléctricos Conexión de baterías de Condensadores Encendido y apagado de Motores Fuentes Conmutadas Máquinas de soldadura Equipos de Proceso, ….. Abnormal operations: Arcing faults Fault clearing: by current limiting fuses and breakers, leave inductive energy trapped in the circuit upstream, if no low-impedance path is offered for the current flowing in the inductance at the time of current interruption, high voltages are generated. Power system recovery. Normal operations: Minor switching: simple turn-off or turn-on of loads (i.e turn on of an incandescent lamp: high inrush current with cold filament produces a transient half of the nominal value). Multiple reignitions: Air contactors or mercury switches, was one of the motivations to develop the IEC Major power switching: capacitor banks, reactors, transformers, (capacitor banks have generally values less the 2 the nominal voltage, but when capacitor banks are integratedmagnification can occur). These amplified transients can beas high as fuve times the nominal voltage. Switching on off capacitors banks, reactors, transformers, motors,… has associated transient overvoltages that could cause equipment upset, degradation and damage due to the rapid rise rate (kV/usec), with magnitudes up to 5 kV.

16 Sobretensiones transitorias de maniobra
Los cambios bruscos en las condiciones de funcionamiento establecidas de una red eléctrica provocan fenómenos transitorios: Sobretensiones de dispositivos de desconexión debido a la apertura de los dispositivos de protección y control: fusibles, interruptor automático, contactores. Sobretensiones de los circuitos inductivos debidas a arranques o paradas de motores, o la apertura de transformadores, como los centro de transformación de MT/BT. Sobretensiones de circuitos capacitivos debidas a la conexión de baterías de condensadores a la red. El caso más frecuente es la sobretensión creada por la caída del rayo alrededor del equipo que suministra energía al edificio. Según los comités de estandarización, 200 kV es un valor típico (y no el máximo) de la tensión de pico en un equipo privado en estas condiciones. Según otra encuesta realizada en Suiza, los equipos ubicados en ciudades tienen que soportar alrededor de 100 sobretensiones al año, con picos de entre 500 V y 1 kV. El riesgo de estas sobretensiones obviamente aumenta en los edificios cuya energía se suministra mediante líneas aéreas, ya que actúan como espiral inductora. Transitorios por maniobras

17 Sobretensiones de origen atmosférico
Tipos de sobretensiones atmosféricas (algunos MHz. 1  100 s) Sobretensiones conducidas Sobretensiones inducidas Sobretensiones debidas al aumento del potencial de tierra Debidas a la caída del rayo sobre una línea aérea (eléctrica o telefónica). Estos impulsos de corriente generada se propagan hasta el edificio derivándose a tierra a través de los receptores produciéndoles averías. n Las sobretensiones atmosféricas son sobretensiones de algunos MHz entre 1y 100 ms. n Existen diferentes tipos de sobretensiones en función de donde caiga el rayo: n Sobretensiones inducidas:La radiación emitida por el impacto del rayo sobre un objeto (poste,árbol,etc) próximo a líneas eléctricas o telefónicas induce corrientes transitorias en éstas, transmitiéndolas al interior de nuestras instalaciones. El rayo es equivalente a una antena de gran longitud que emite un campo electromagnético. o Su efecto se propaga desde unos centenares de metros hasta algunos kilómetros. n Sobretensiones conducidas: Debidas a la caída directa de un rayo sobre una línea aérea (eléctrica o telefónica). o La sobretensión puede propagarse a lo largo de varios kilómetros. o Estos impulsos de corriente generada se propagan hasta el edificio derivándose a tierra a través de los receptores produciéndoles averías. n Sobretensiones debidas al aumento de potencial de tierra:Cuando el rayo cae a tierra o a una estructura conectada a tierra o Se crea una perturbación electromagnética dentro de la instalación y una subida del potencial de tierra (a veces varios miles de voltios). Un rayo indirecto sobre cualquier lugar(poste,árbol,etc.),es equivalente a una antena de gran longitud que emite un campo electromagnético. Se propaga desde unos centenares de metros hasta algunos kilómetros. Cuando el rayo cae a tierra o a una estructura conectada a tierra (pararrayos) se crea una perturbación electromagnética y una subida del potencial de tierra.

18 Modos de propagación Sobretensión en modo común: aparece entre las partes activas y la tierra: fase/tierra o neutro/tierra. Sobretensión en modo diferencial: sobretensión aparece entre dos conductores activos: fase/neutro UMC N L R1 baja R1 elevada A B C D n Modos de propagación: n Sobretensión en modo común: Perturbación entre un conductor activo y el tierra: fase/tierra o Neutro/tierra. o Peligroso en aparatos donde la masa está conectada tierra. o Puede provocar un mal funcionamiento de aparatos: Se encenderá o apagará un motor cuando no deba encender. n Sobretensión en modo diferencial: Perturbación entre conductores activos: fase/neutro. o Imaginemos que la resistencia del poste es muy baja en comparación a la resistencia R2. Cuando caiga un rayo la corriente de descarga va a efectuar el camino ABCD más fácil pues R1 es inferior a R2. o Estas sobretensiones pueden provocar sobreintensidades. o Son especialmente peligrosas para los equipos electrónicos y los materiales sensibles de tipo informático Peligrosas para aparatos donde la masa está conectada a la tierra Sobreintensidades Posible destrucción de materiales de tipo informático y equipos electrónicos Mal funcionamiento de los aparatos

19 Parámetros de protección
Sobretensiones Transitorias Parámetros de protección  Up: nivel de protección Valor de pico de la tensión que aparece en bornes del limitador durante la circulación de In.  Uc: tensión máxima admisible en régimen permanente (no conducción).  In: intensidad nominal de descarga Intensidad de descarga en forma de onda 8/20µs que es capaz de derivar el limitador sin destruirse hasta 20 veces.  Imax: intensidad máxima de descarga intensidad de descarga en forma de onda 8/20µs que es capaz de derivar el limitador sin destruirse una única vez. Tensión residual ( V ) Up Uc Ic ( permanente) In ( 20 veces ) Imax ( 1 vez ) Estas ondas son las estándares que se utilizan para comprobar y definir la resistencia eléctrica de todos los electrodomésticos. Se han definido para que sean representativas de las ondas de corriente/tensión más frecuentes (media) que inducen las caídas de rayo indirectas en los equipos eléctricos de baja tensión. La onda «10/350 ms» representa el pulso de tensión inducido por un rayo que caiga directamente en el equipo eléctrico, que es poco posible, excepto en condiciones específicas: - edificios con protección contra rayos primaria (pararrayos) - ubicaciones altas en áreas montañosas - granjas aisladas... Intensidad que circula por el limitador ( kA )

20 Categorías de las sobretensiones
¿Qué protección instalar? Las CATEGORIAS DE SOBRETENSIONES permiten distinguir los diversos grados de tensión soportada a las sobretensiones en cada una de las partes de la instalación, equipos y receptores. Nivel de protección Up: El nivel de protección no debe ser nunca superior a la tensión impulsional máxima que son capaces de aguantar las cargas que se desean proteger. n Los limitadores de sobretensión pueden llegar al fin de su vida si por ellos circula una intensidad superior a su Imax permitida: o Tenemos una instalación con un limitador cuya Imax es 15 kA. o Una intensidad de descarga de 55kA pasa por el limitador. o El limitador actúa correctamente pero se cortocircuita(fin de vida). n Necesitaremos un dispositivo de desconexión que dispare antes de que dispare un interruptor aguas arriba y deje sin tensión toda la instalación. n Colocaremos un Interruptor automático magnetotérmico curva C en función del limitador que instalemos.(ver tabla) n Cuando un limitador llegue al fin de vida es probable que el led de señalización no marque el fin de vida pero sabremos que ha llegado al fin de vida gracias al disparo del magnetotérmico. n Mientras no hayamos cambiado el o los cartuchos deteriorados no podremos rearmar el sistema. n Gracias a este dispositivo se asegura una continuidad de servicio en caso de sobretensión muy elevada. Sobretensiones transitorias máximas admisibles (kV) Aparato electrónico 1,5 kV 2,5 kV 4 kV 6 kV Aparato electrodoméstico Aparato industrial Contador eléctrico

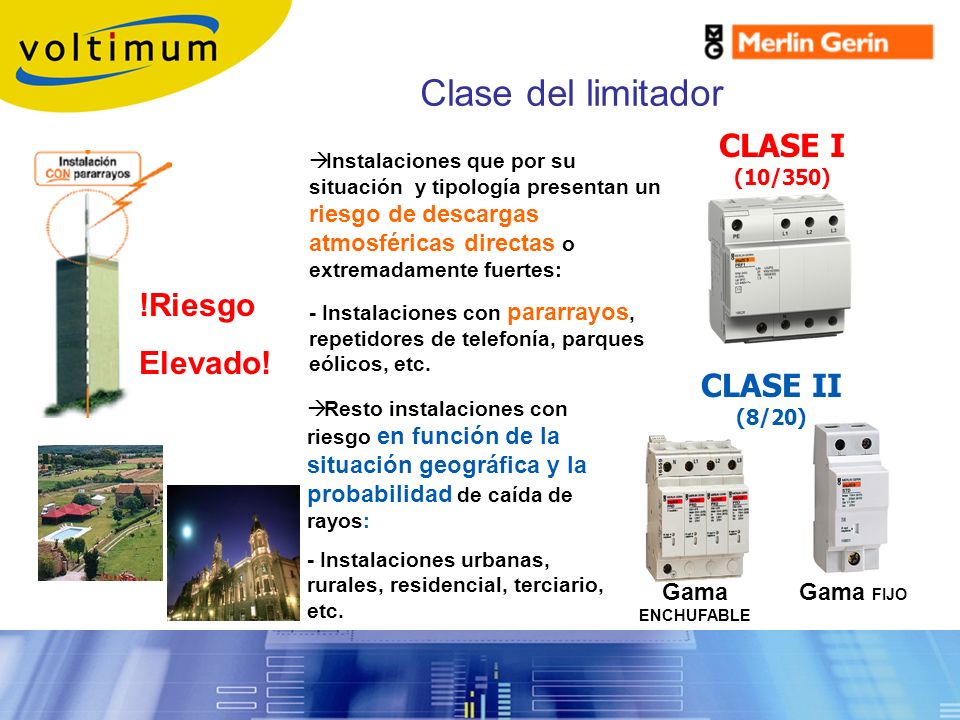

21 Clase del limitador Sobretensiones Transitorias CLASE I (10/350)
Instalaciones que por su situación y tipología presentan un riesgo de descargas atmosféricas directas o extremadamente fuertes: - Instalaciones con pararrayos, repetidores de telefonía, parques eólicos, etc. CLASE I (10/350) !Riesgo Elevado! CLASE II (8/20) Resto instalaciones con riesgo en función de la situación geográfica y la probabilidad de caída de rayos: - Instalaciones urbanas, rurales, residencial, terciario, etc. Gama ENCHUFABLE Gama FIJO 2

22 Ondas normalizadas : Sobretensiones Transitorias Tests Clase I
Onda de corriente 10/350 µs: Impacto directo (pararrayos) 10 µs 50% I t(µs) 100% 350 µs I pico=I imp. Tests Clase I Onda de corriente 8/20 µs: Impacto inducido I I pico=I n Estas ondas son las estándares que se utilizan para comprobar y definir la resistencia eléctrica de todos los electrodomésticos. Se han definido para que sean representativas de las ondas de corriente/tensión más frecuentes (media) que inducen las caídas de rayo indirectas en los equipos eléctricos de baja tensión. La onda «10/350 ms» representa el pulso de tensión inducido por un rayo que caiga directamente en el equipo eléctrico, que es poco posible, excepto en condiciones específicas: - edificios con protección contra rayos primaria (pararrayos) - ubicaciones altas en áreas montañosas - granjas aisladas... 100% 50% Tests Clase II 8 t(µs) 20

23 Ondas normalizadas Sobretensiones Transitorias
8/20 I pico kA 10/350 60 20 6 I max IEC / EN X 10 Impacto directo Clase 1 Iimp. 10/350 Impacto indirecto Clase 2 Imax 8/20 Estas ondas son las estándares que se utilizan para comprobar y definir la resistencia eléctrica de todos los electrodomésticos. Se han definido para que sean representativas de las ondas de corriente/tensión más frecuentes (media) que inducen las caídas de rayo indirectas en los equipos eléctricos de baja tensión. La onda «10/350 ms» representa el pulso de tensión inducido por un rayo que caiga directamente en el equipo eléctrico, que es poco posible, excepto en condiciones específicas: - edificios con protección contra rayos primaria (pararrayos) - ubicaciones altas en áreas montañosas - granjas aisladas... I imp.

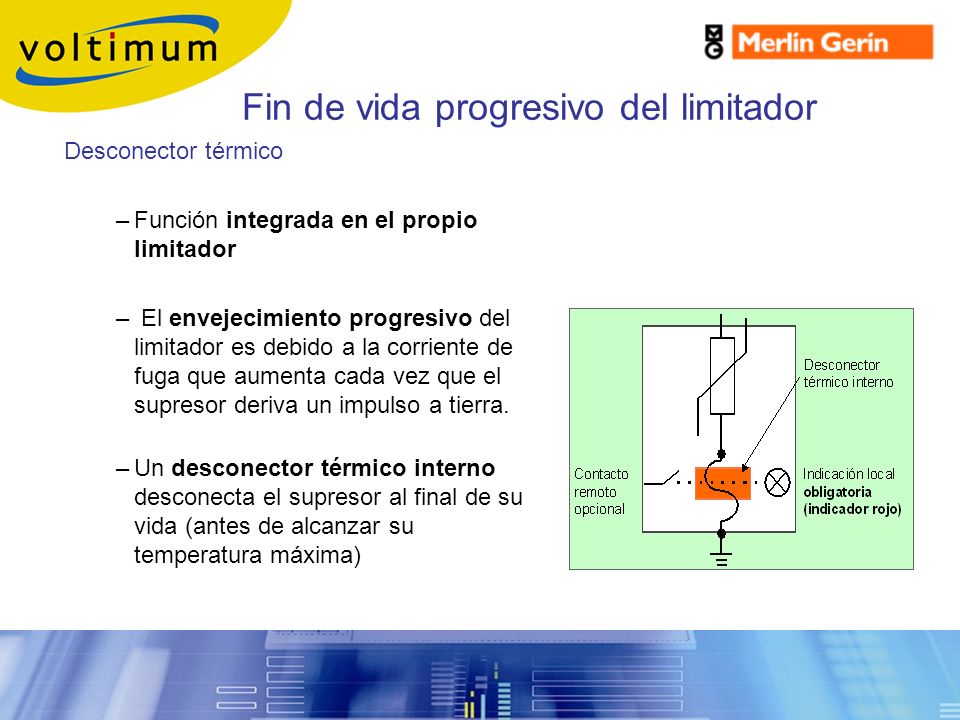

24 Fin de vida progresivo del limitador
Sobretensiones Transitorias Fin de vida progresivo del limitador Desconector térmico Función integrada en el propio limitador El envejecimiento progresivo del limitador es debido a la corriente de fuga que aumenta cada vez que el supresor deriva un impulso a tierra. Un desconector térmico interno desconecta el supresor al final de su vida (antes de alcanzar su temperatura máxima)

25 Fin de vida brusco Destrucción del limitador por sobretensión muy alta Intensidad de descarga>Imax Se cortocircuita el varistor 15 kA 55 kA 15 kA Necesidad de dispositivo de desconexión n Los limitadores de sobretensión pueden llegar al fin de su vida si por ellos circula una intensidad superior a su Imax permitida: o Tenemos una instalación con un limitador cuya Imax es 15 kA. o Una intensidad de descarga de 55kA pasa por el limitador. o El limitador actúa correctamente pero se cortocircuita(fin de vida). n Necesitaremos un dispositivo de desconexión que dispare antes de que dispare un interruptor aguas arriba y deje sin tensión toda la instalación. n Colocaremos un Interruptor automático magnetotérmico curva C en función del limitador que instalemos.(ver tabla) n Cuando un limitador llegue al fin de vida es probable que el led de señalización no marque el fin de vida pero sabremos que ha llegado al fin de vida gracias al disparo del magnetotérmico. n Mientras no hayamos cambiado el o los cartuchos deteriorados no podremos rearmar el sistema. n Gracias a este dispositivo se asegura una continuidad de servicio en caso de sobretensión muy elevada. Imáx Curva Calibre 8 a 40 kA 65 kA C 20 A 50 A

26 Ejemplo práctico Sobretensiones Transitorias
Impulso Transitorio Inicial Respuesta incorporando un SPD

27 Ejemplo práctico Sobretensiones Transitorias
Impulso Transitorio Inicial Respuesta incorporando un SPD

28 Ejemplo práctico Sobretensiones Transitorias
Impulso Transitorio Inicial Respuesta incorporando un SPD
