1 AHORRO EN CONSUMO Y LIBERACION DE DEMANDA ELECTRICA
ANDRES DE LA CONCHA # 9 COL. SAN JOSE INSURGENTES C.P TEL: – FAX

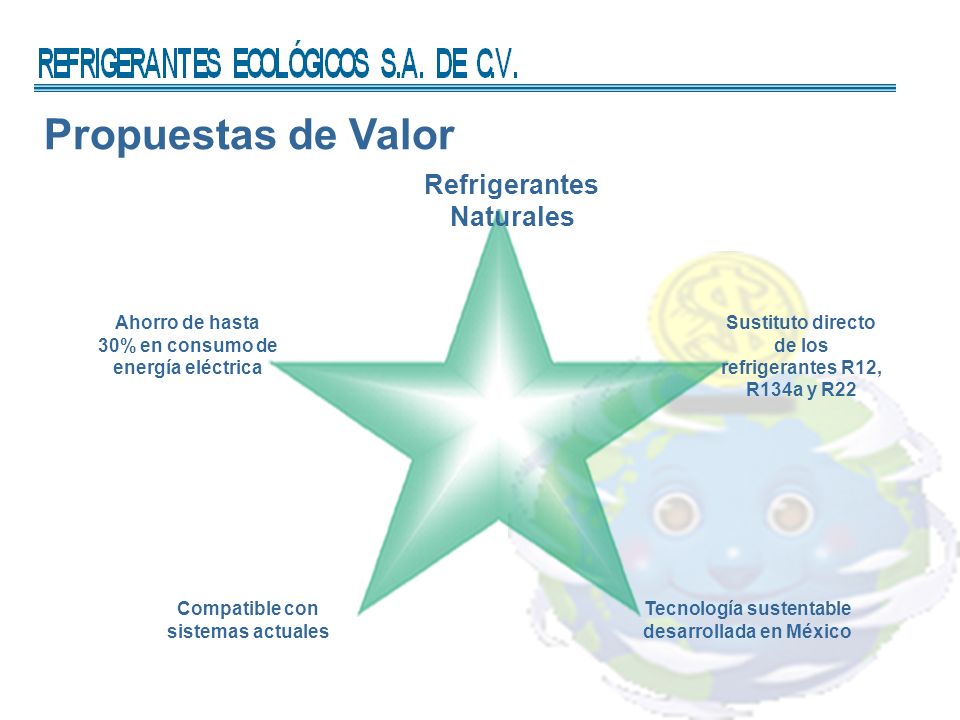

2 Propuestas de Valor Refrigerantes Naturales
Sustituto directo de los refrigerantes R12, R134a y R22 Refrigerantes Naturales Ahorro de hasta 30% en consumo de energía eléctrica Compatible con sistemas actuales Tecnología sustentable desarrollada en México

3 La Nueva Era de la Refrigeración

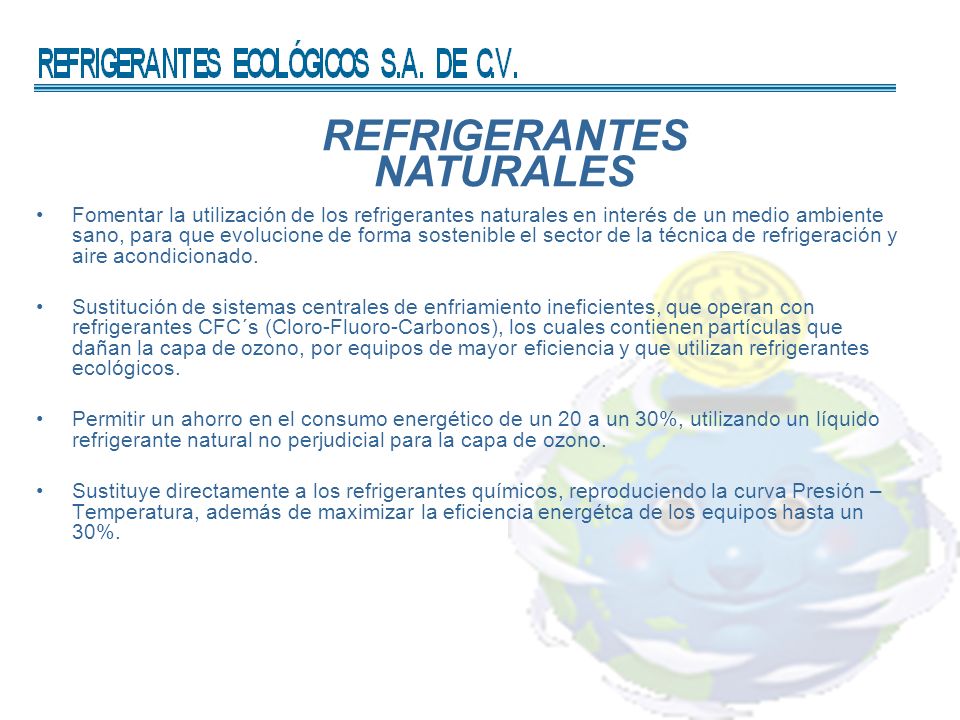

4 REFRIGERANTES NATURALES
Fomentar la utilización de los refrigerantes naturales en interés de un medio ambiente sano, para que evolucione de forma sostenible el sector de la técnica de refrigeración y aire acondicionado. Sustitución de sistemas centrales de enfriamiento ineficientes, que operan con refrigerantes CFC´s (Cloro-Fluoro-Carbonos), los cuales contienen partículas que dañan la capa de ozono, por equipos de mayor eficiencia y que utilizan refrigerantes ecológicos. Permitir un ahorro en el consumo energético de un 20 a un 30%, utilizando un líquido refrigerante natural no perjudicial para la capa de ozono. Sustituye directamente a los refrigerantes químicos, reproduciendo la curva Presión –Temperatura, además de maximizar la eficiencia energétca de los equipos hasta un 30%.

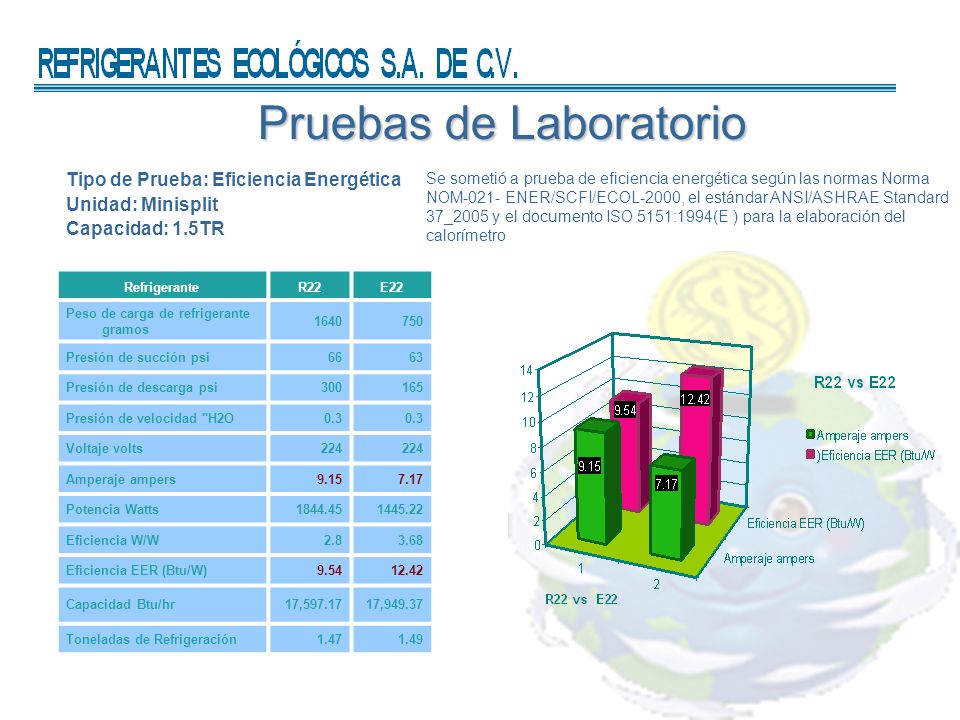

5 Pruebas de Laboratorio
Se sometió a prueba de eficiencia energética según las normas Norma NOM-021- ENER/SCFI/ECOL-2000, el estándar ANSI/ASHRAE Standard 37_2005 y el documento ISO 5151:1994(E ) para la elaboración del calorímetro Tipo de Prueba: Eficiencia Energética Unidad: Minisplit Capacidad: 1.5TR Refrigerante R22 E22 Peso de carga de refrigerante gramos 1640 750 Presión de succión psi 66 63 Presión de descarga psi 300 165 Presión de velocidad "H2O 0.3 Voltaje volts 224 Amperaje ampers 9.15 7.17 Potencia Watts Eficiencia W/W 2.8 3.68 Eficiencia EER (Btu/W) 9.54 12.42 Capacidad Btu/hr 17,597.17 17,949.37 Toneladas de Refrigeración 1.47 1.49

6 E22 vs R22 Presión - Temperatura
en PSI Temperatura 。C R22 E22 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 5 15 25 35 45 55 270 PSI 240 PSI

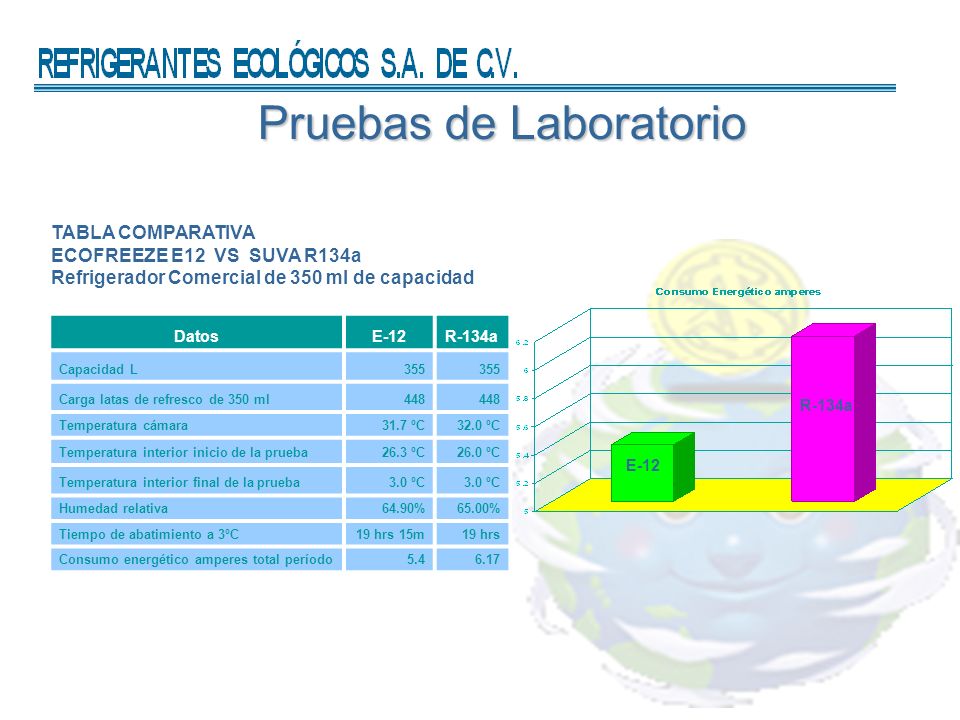

7 Pruebas de Laboratorio
TABLA COMPARATIVA ECOFREEZE E12 VS SUVA R134a Refrigerador Comercial de 350 ml de capacidad Datos E-12 R-134a Capacidad L 355 Carga latas de refresco de 350 ml 448 Temperatura cámara 31.7 ºC 32.0 ºC Temperatura interior inicio de la prueba 26.3 ºC 26.0 ºC Temperatura interior final de la prueba 3.0 ºC Humedad relativa 64.90% 65.00% Tiempo de abatimiento a 3ºC 19 hrs 15m 19 hrs Consumo energético amperes total período 5.4 6.17 R-134a E-12

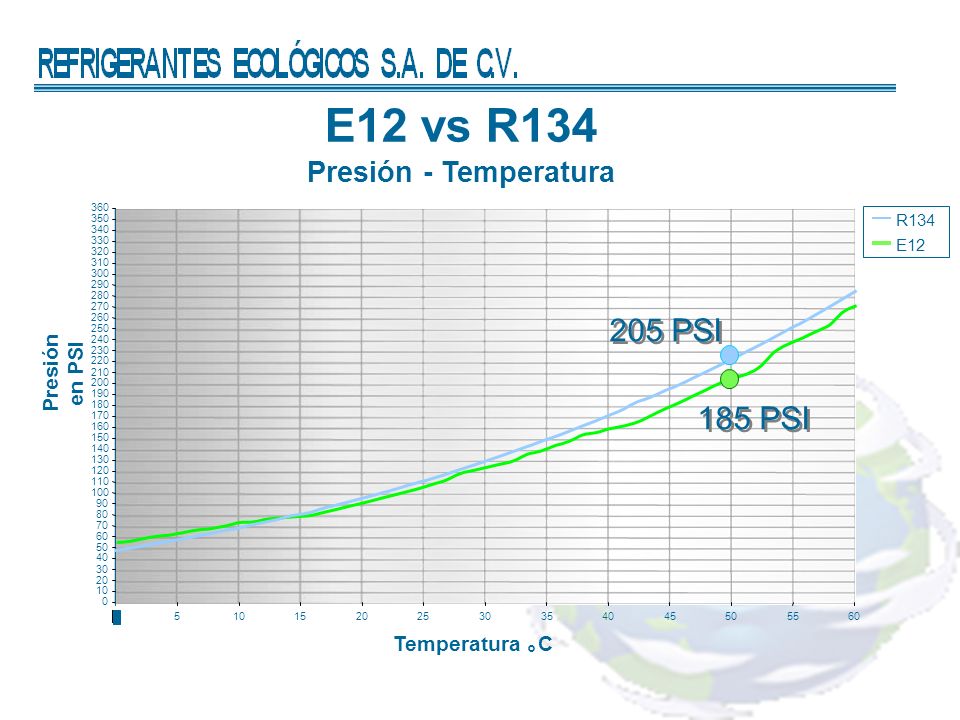

8 E12 vs R134 Presión - Temperatura
en PSI Temperatura 。C R134 E12 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 5 15 25 35 45 55 205 PSI 185 PSI

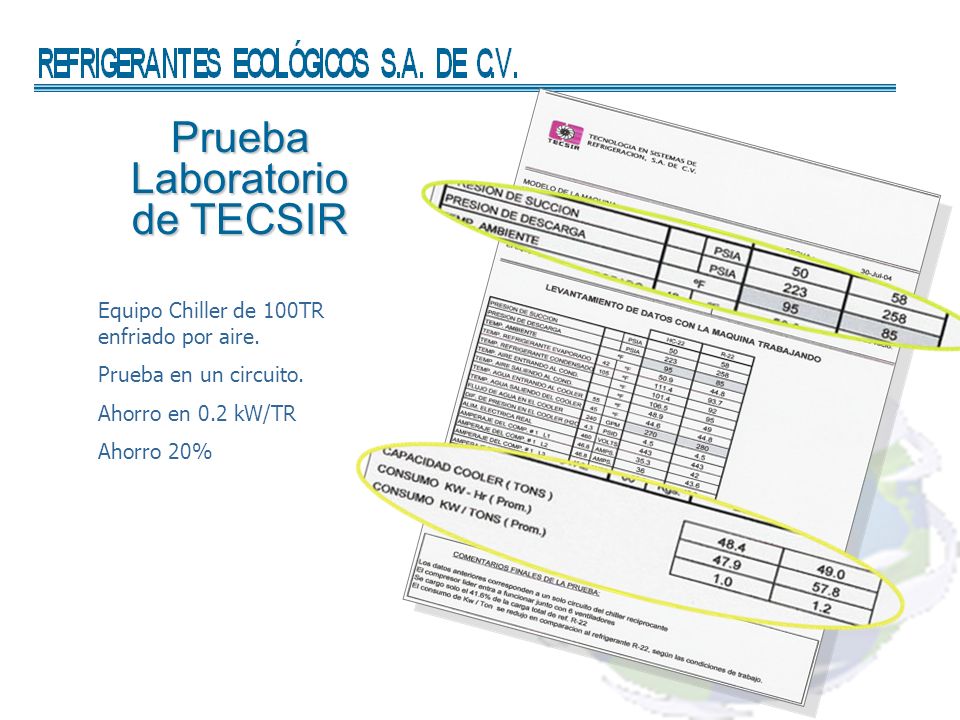

9 Prueba Laboratorio de TECSIR
Equipo Chiller de 100TR enfriado por aire. Prueba en un circuito. Ahorro en 0.2 kW/TR Ahorro 20%

10 Casos de éxito Cliente Sustitución Pay Back Meses
50,000 equipos Octubre,05 (Ahorro de Energía)20% 15TR Julio, 06 (Ahorro de Energía)41% 120 TR 4.6 50 TR 3.6 182.5 TR 22 equipos Junio, 06 5.9 1,045 TR 220 equipos Nov,04 5.2 306 TR 33 equipos Mar,02 5.3

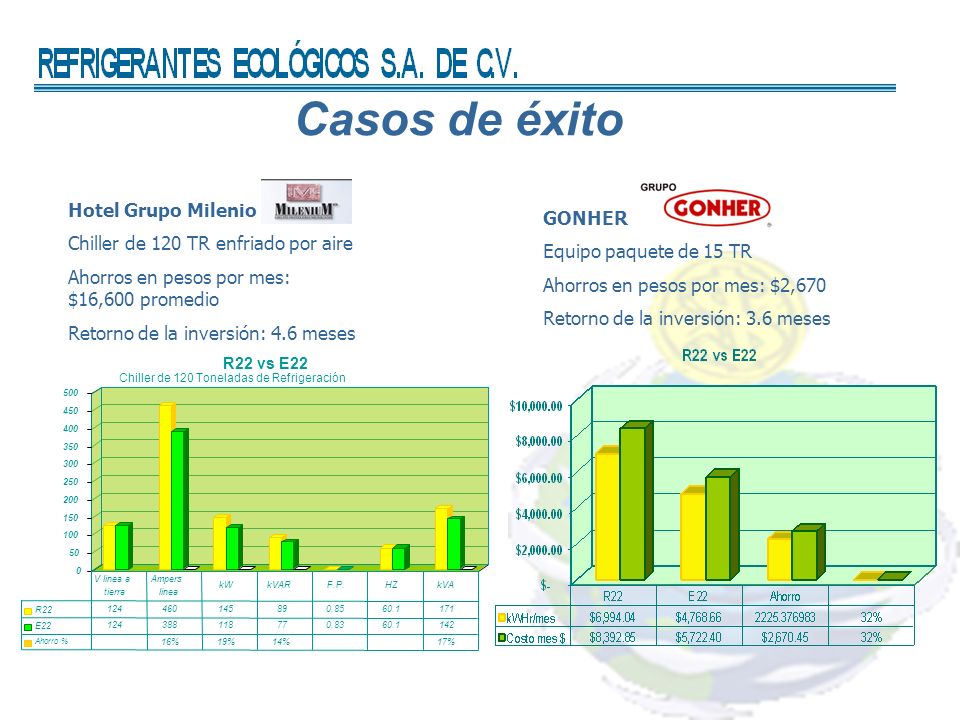

11 Casos de éxito Hotel Grupo Milenio GONHER
Chiller de 120 TR enfriado por aire Ahorros en pesos por mes: $16,600 promedio Retorno de la inversión: 4.6 meses GONHER Equipo paquete de 15 TR Ahorros en pesos por mes: $2,670 Retorno de la inversión: 3.6 meses 50 100 150 200 250 300 350 400 450 500 R22 vs E22 Chiller de 120 Toneladas de Refrigeración R22 124 460 145 89 0.85 60.1 171 E22 388 118 77 0.83 142 Ahorro % 16% 19% 14% 17% V linea a tierra Ampers linea kW kVAR F.P. HZ kVA

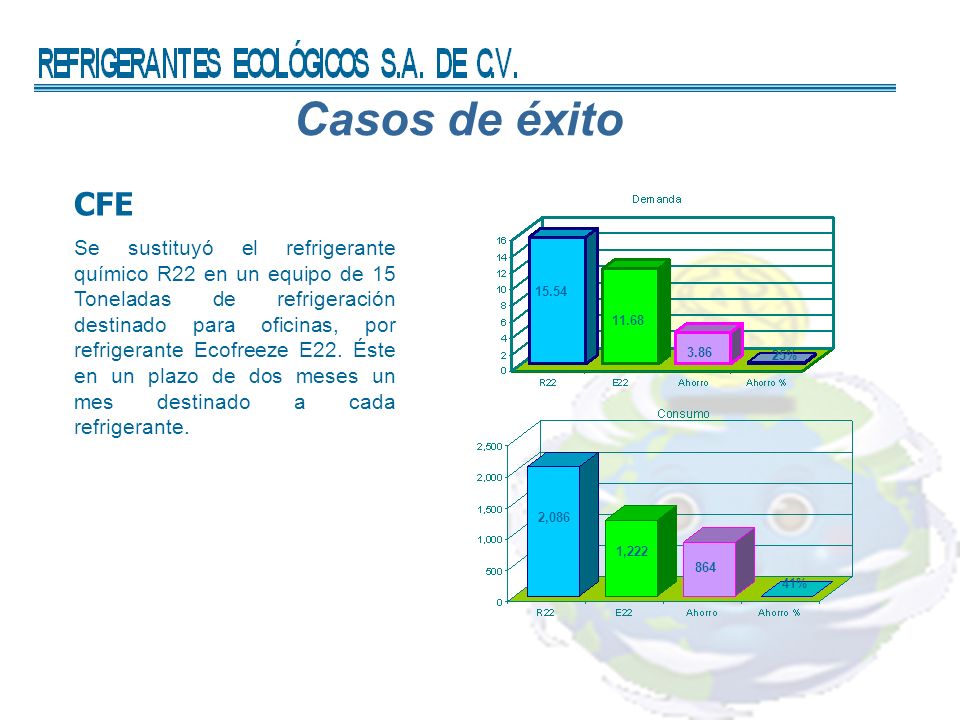

12 Casos de éxito CFE Se sustituyó el refrigerante químico R22 en un equipo de 15 Toneladas de refrigeración destinado para oficinas, por refrigerante Ecofreeze E22. Éste en un plazo de dos meses un mes destinado a cada refrigerante. 15.54 11.68 3.86 25% 2,086 1,222 864 41%

13 ANTECEDENTES. Montreal Protocol 1987
Impactos al Medio Ambiente como detonador de la necesidad de abandonar el uso de refrigerantes químicos PROTOCOLO DE MONTREAL 1987 PROTOCOLO DE KYOTO 1997 entrada en vigor 15 febrero 2005 Montreal Protocol 1987 Evidencia desde el satélite donde se muestra la capa de ozono y como se ha visto afectada, por tal motivo se decreto el Protocolo de Montreal para reducir los CFC’s.

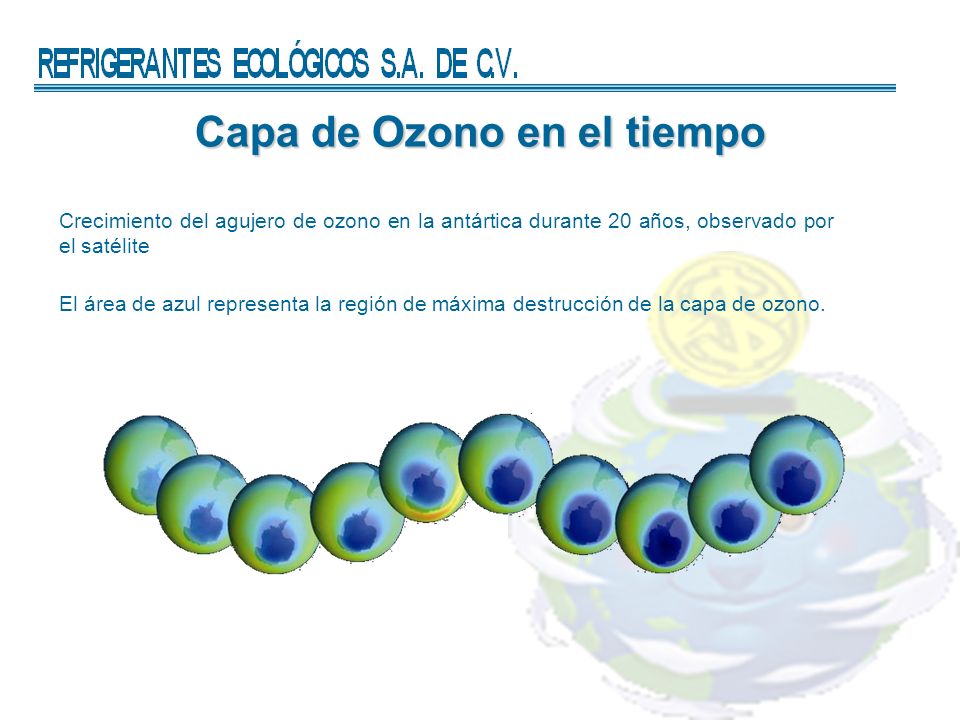

14 Capa de Ozono en el tiempo
Crecimiento del agujero de ozono en la antártica durante 20 años, observado por el satélite El área de azul representa la región de máxima destrucción de la capa de ozono.

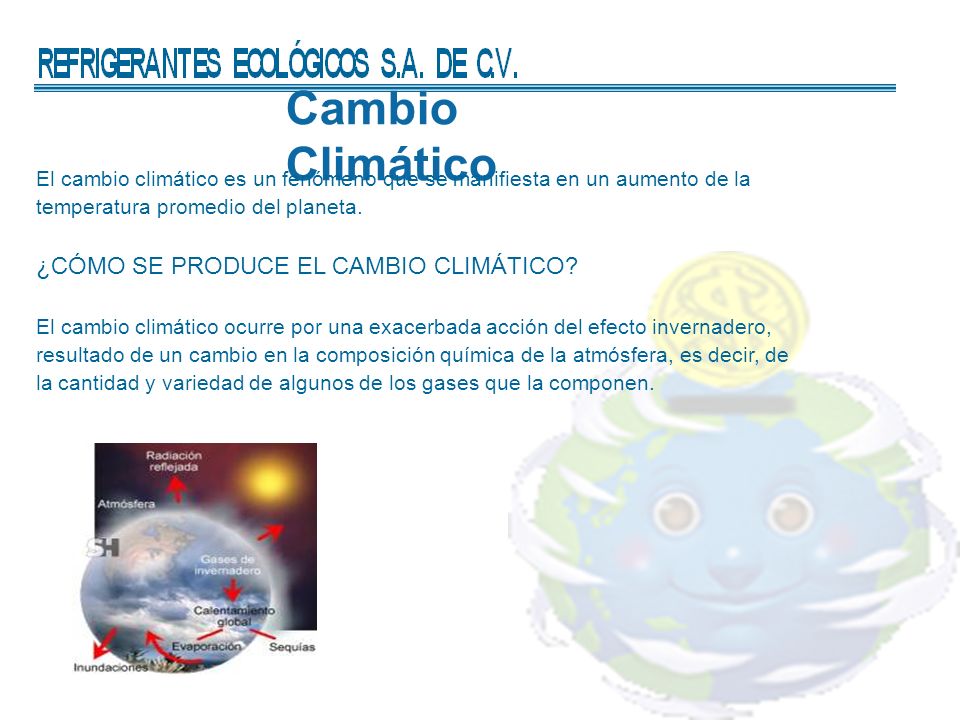

15 Cambio Climático ¿CÓMO SE PRODUCE EL CAMBIO CLIMÁTICO?
El cambio climático es un fenómeno que se manifiesta en un aumento de la temperatura promedio del planeta. ¿CÓMO SE PRODUCE EL CAMBIO CLIMÁTICO? El cambio climático ocurre por una exacerbada acción del efecto invernadero, resultado de un cambio en la composición química de la atmósfera, es decir, de la cantidad y variedad de algunos de los gases que la componen.

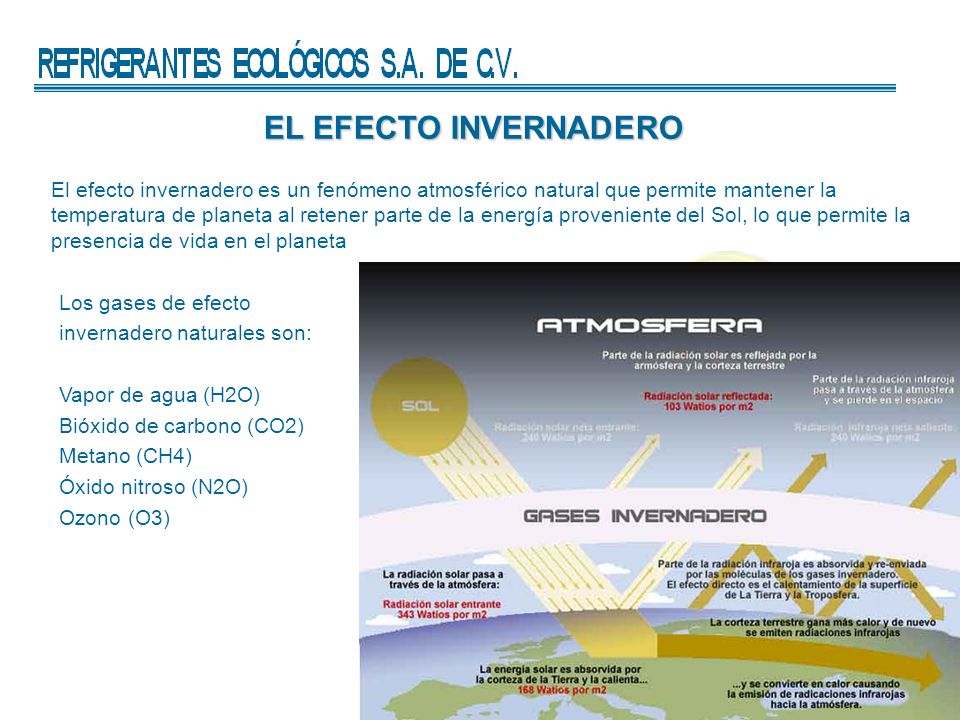

16 EL EFECTO INVERNADERO El efecto invernadero es un fenómeno atmosférico natural que permite mantener la temperatura de planeta al retener parte de la energía proveniente del Sol, lo que permite la presencia de vida en el planeta Los gases de efecto invernadero naturales son: Vapor de agua (H2O) Bióxido de carbono (CO2) Metano (CH4) Óxido nitroso (N2O) Ozono (O3)

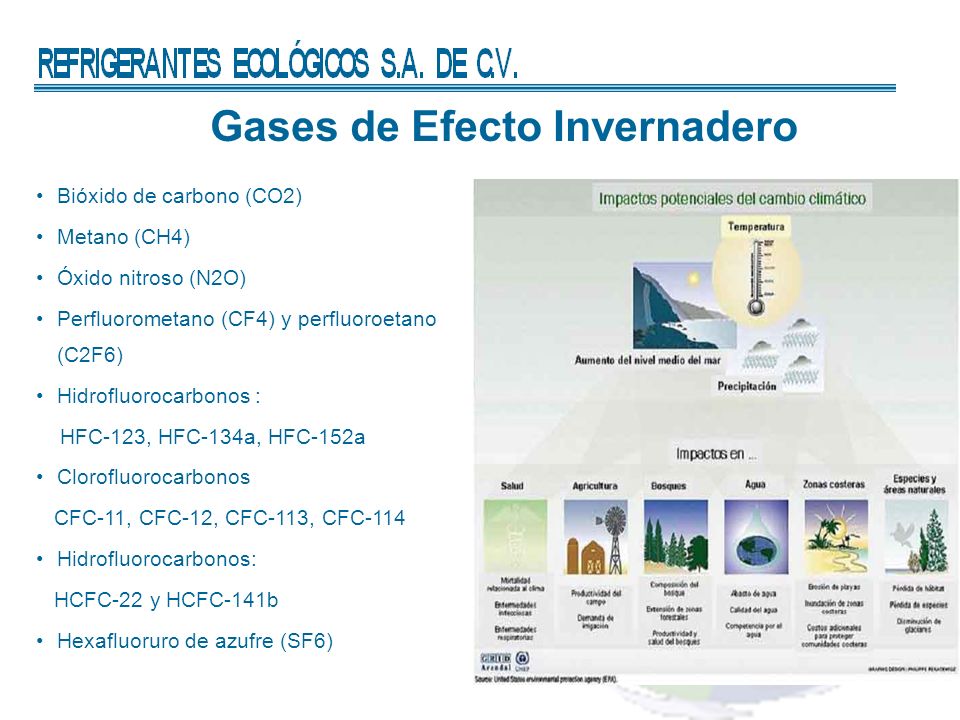

17 Gases de Efecto Invernadero
Bióxido de carbono (CO2) Metano (CH4) Óxido nitroso (N2O) Perfluorometano (CF4) y perfluoroetano (C2F6) Hidrofluorocarbonos : HFC-123, HFC-134a, HFC-152a Clorofluorocarbonos CFC-11, CFC-12, CFC-113, CFC-114 Hidrofluorocarbonos: HCFC-22 y HCFC-141b Hexafluoruro de azufre (SF6)

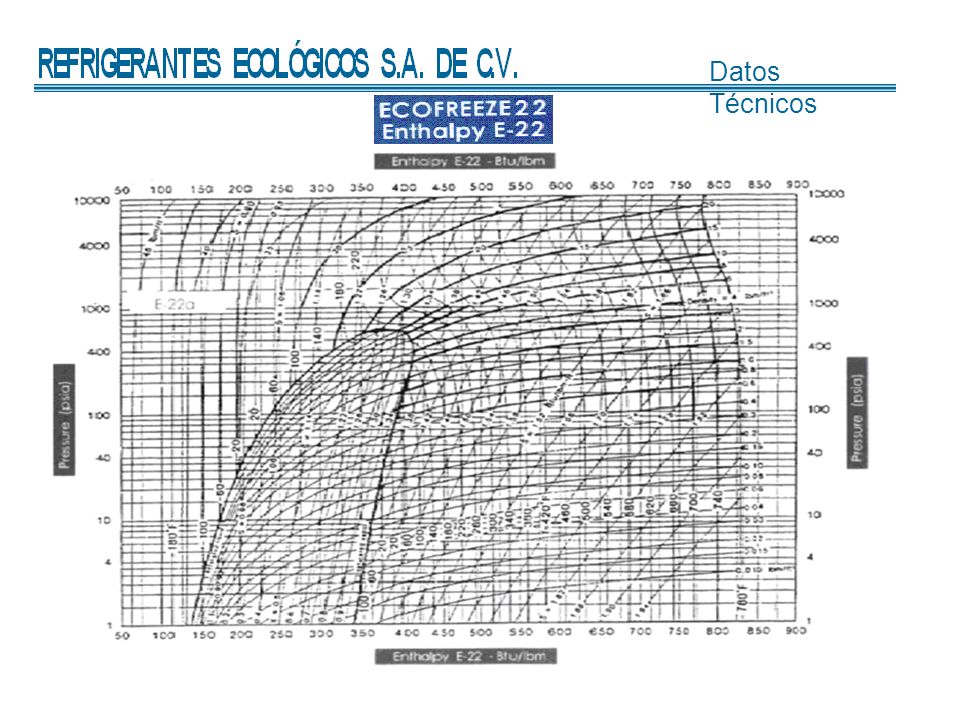

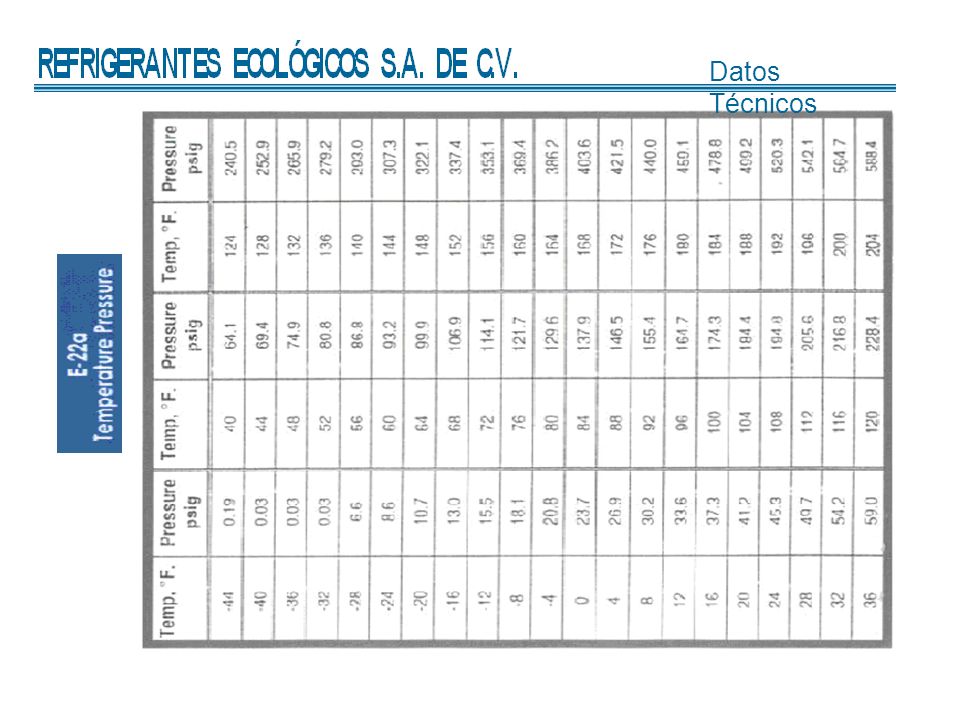

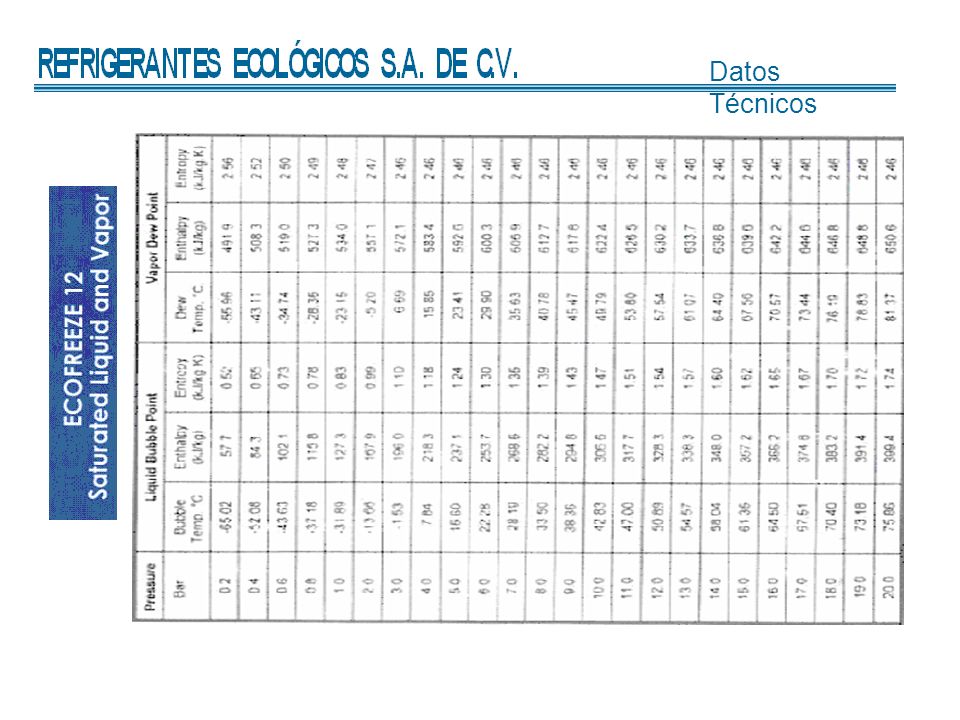

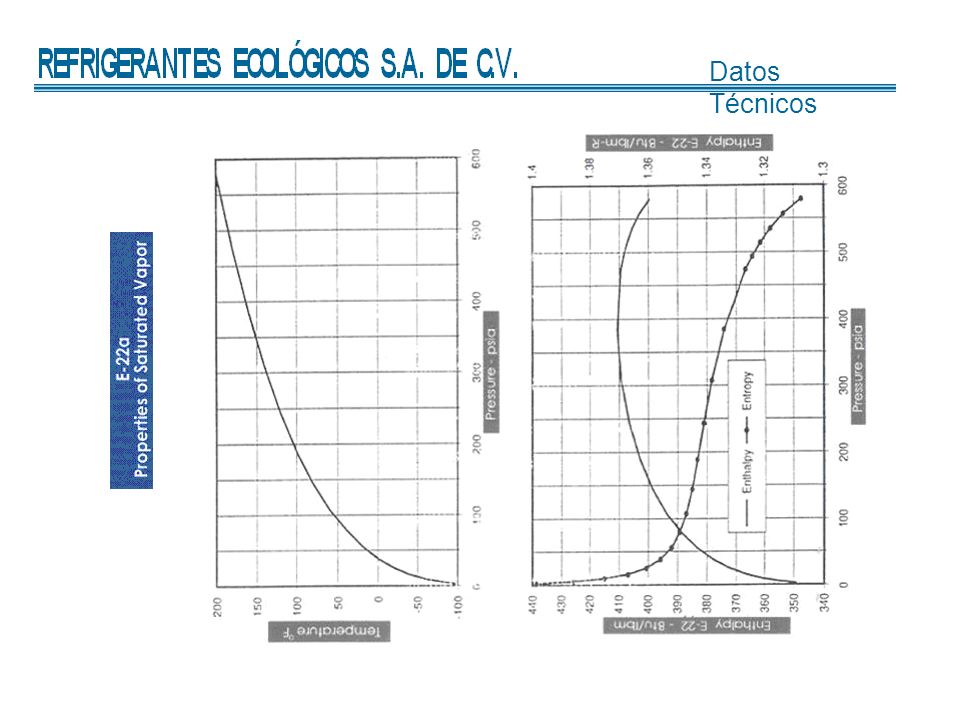

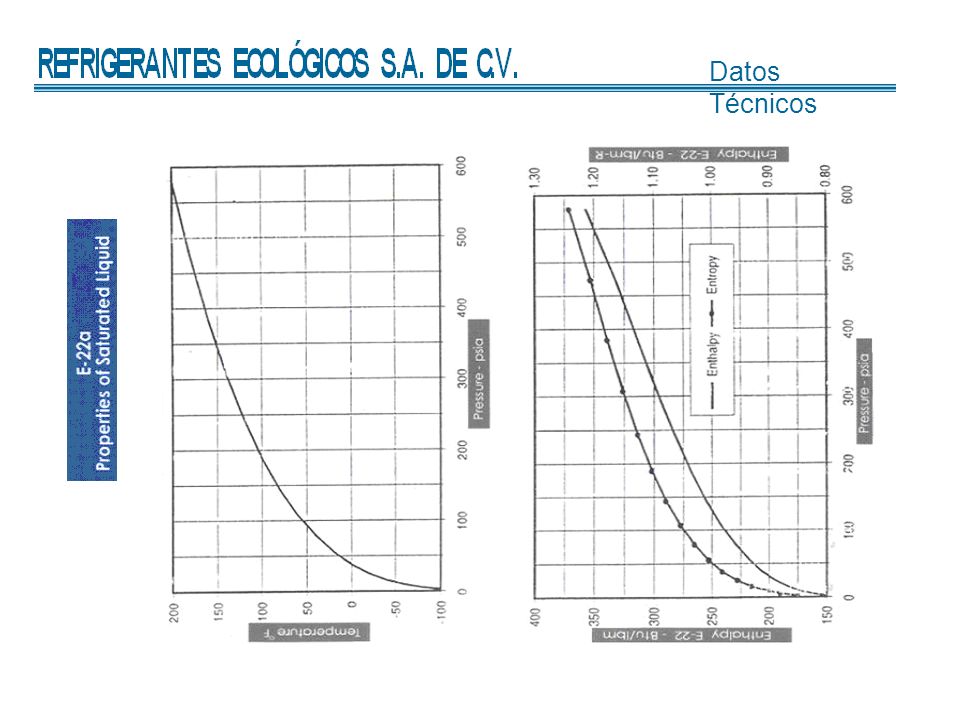

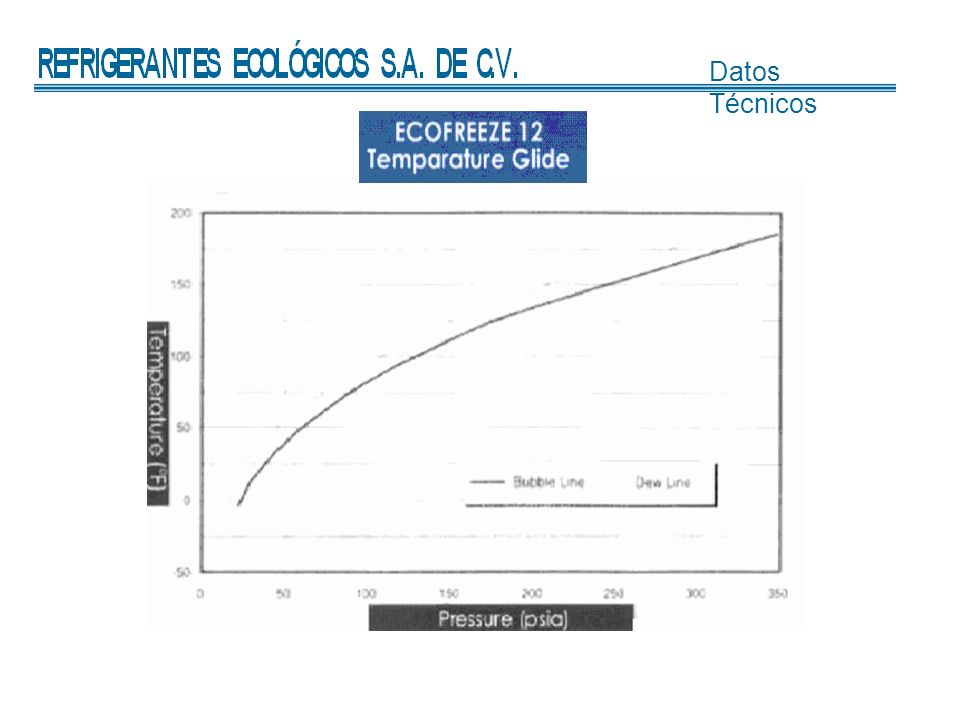

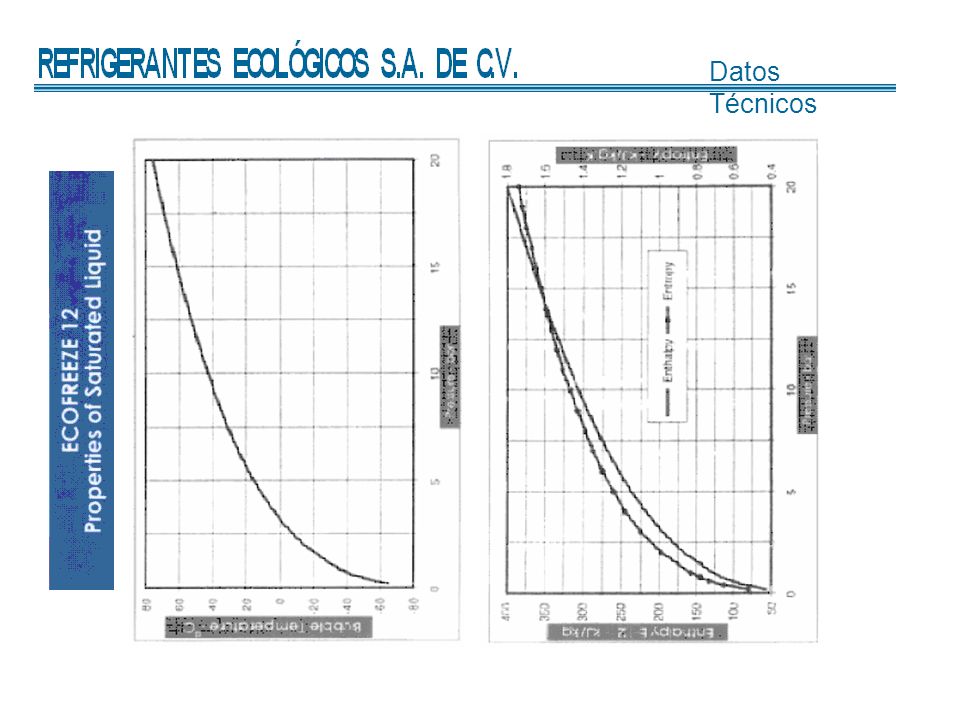

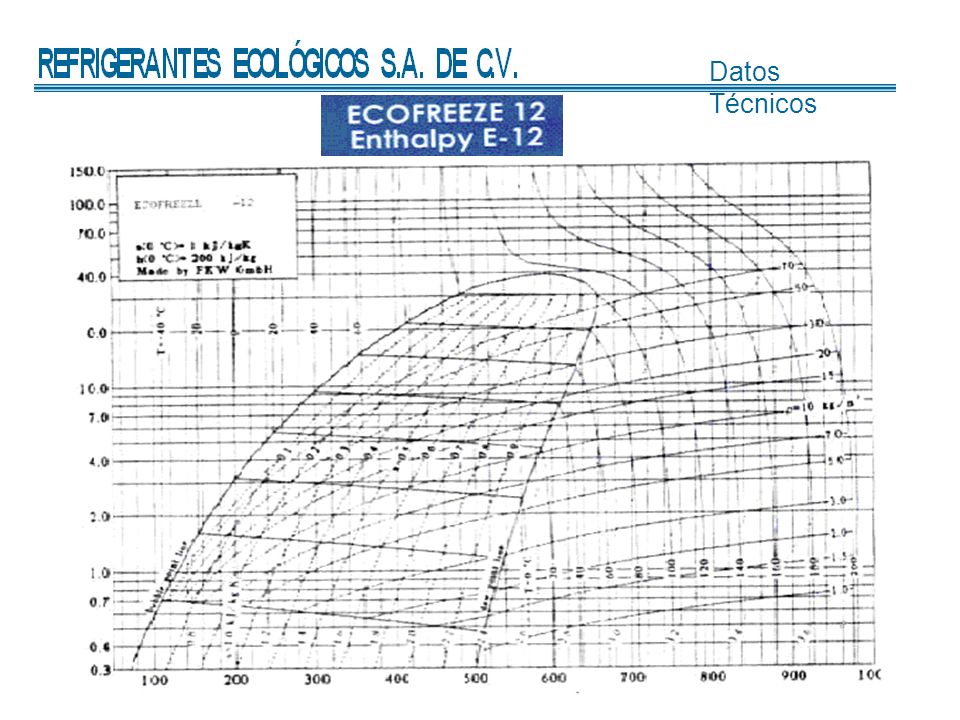

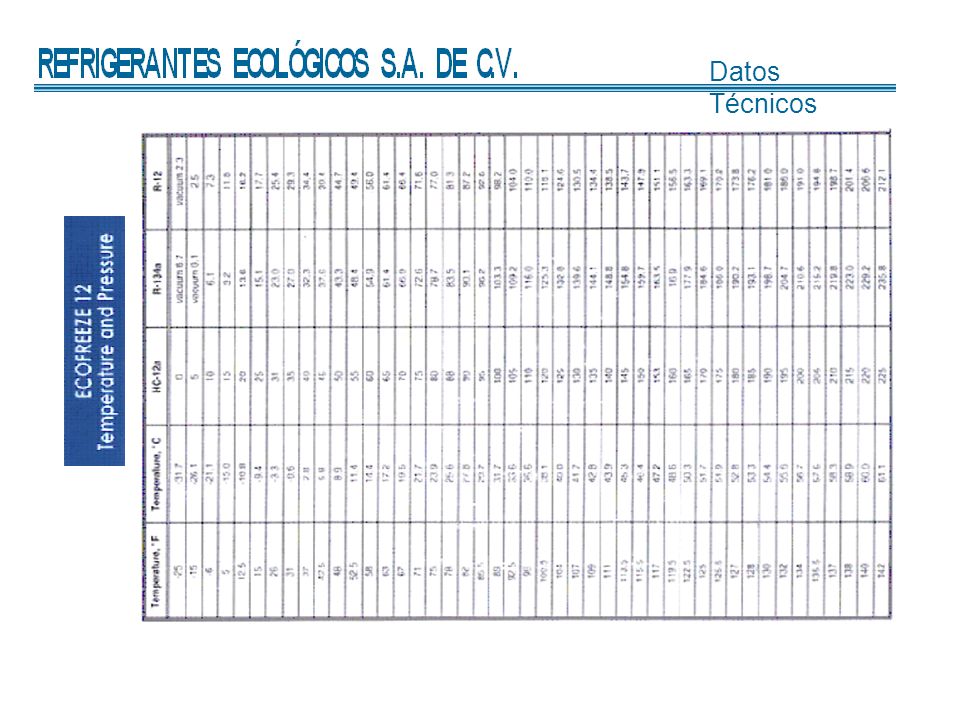

18 Datos Técnicos

19 Datos Técnicos

20 Datos Técnicos

21 Datos Técnicos

22 Datos Técnicos

23 Datos Técnicos

24 Datos Técnicos

25 Datos Técnicos

26 Datos Técnicos
