3º Rafael Quintero La perspectiva cónica En 3º de ESO Curso 2013/2014.

Presentación del tema: "3º Rafael Quintero La perspectiva cónica En 3º de ESO Curso 2013/2014."— Transcripción de la presentación:

1 3º Rafael Quintero La perspectiva cónica En 3º de ESO Curso 2013/2014

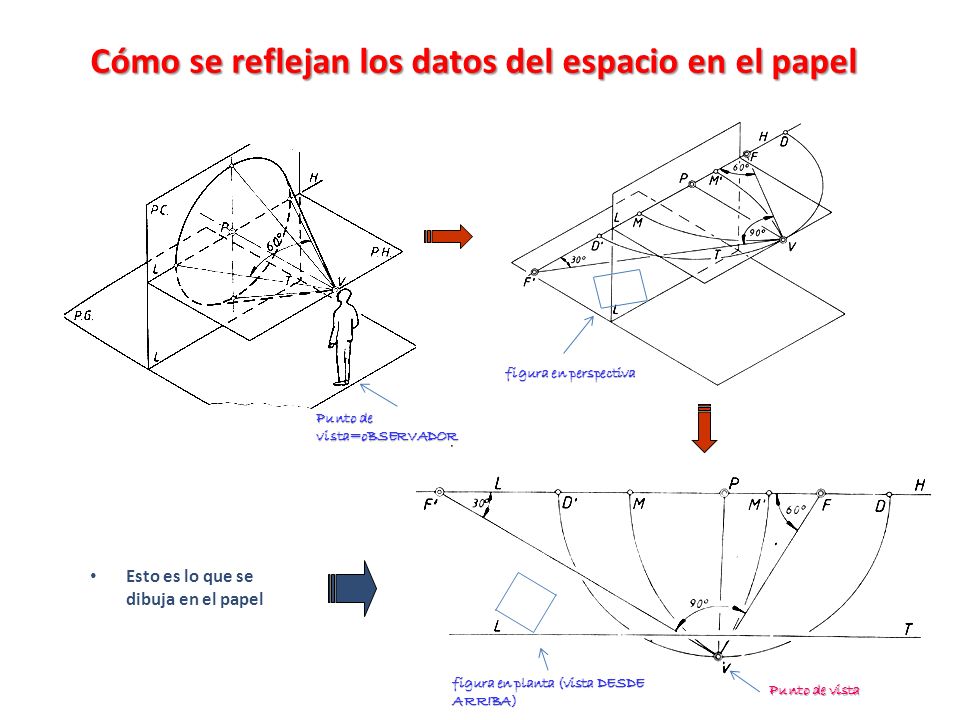

2 Cómo se reflejan los datos del espacio en el papel
figura en perspectiva Punto de vista=oBSERVADOR Esto es lo que se dibuja en el papel figura en planta (vista DESDE ARRIBA) Punto de vista

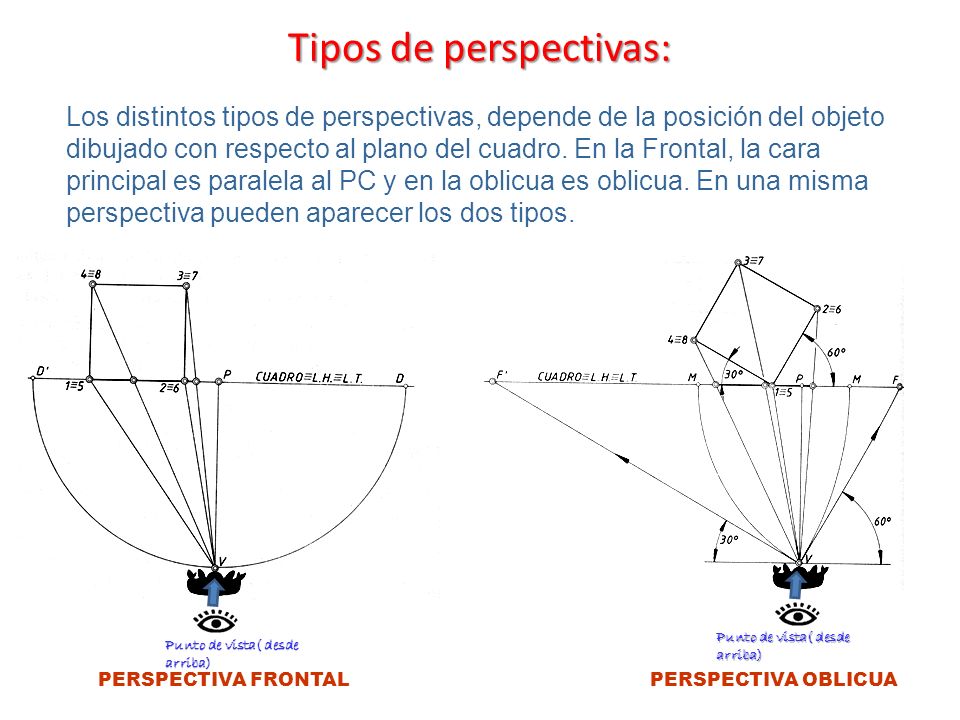

3 Tipos de perspectivas:
Los distintos tipos de perspectivas, depende de la posición del objeto dibujado con respecto al plano del cuadro. En la Frontal, la cara principal es paralela al PC y en la oblicua es oblicua. En una misma perspectiva pueden aparecer los dos tipos. Punto de vista( desde arriba) Punto de vista( desde arriba) PERSPECTIVA FRONTAL PERSPECTIVA OBLICUA

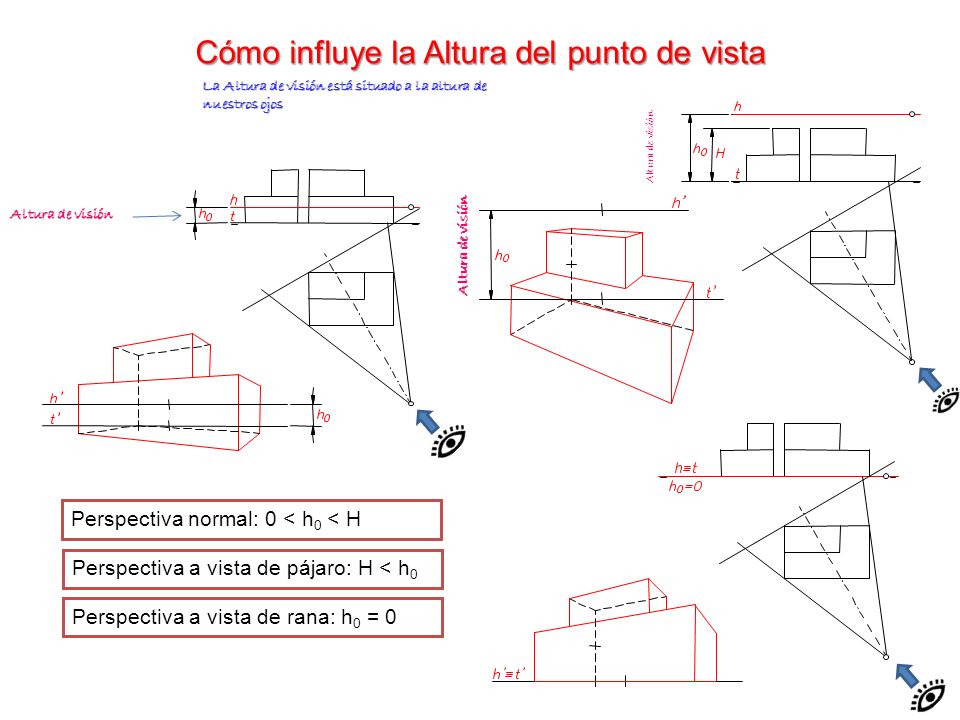

4 Cómo influye la Altura del punto de vista
La Altura de visión está situado a la altura de nuestros ojos Altura de visión Altura de visión Altura de visión Perspectiva normal: 0 < h0 < H Perspectiva a vista de pájaro: H < h0 Perspectiva a vista de rana: h0 = 0

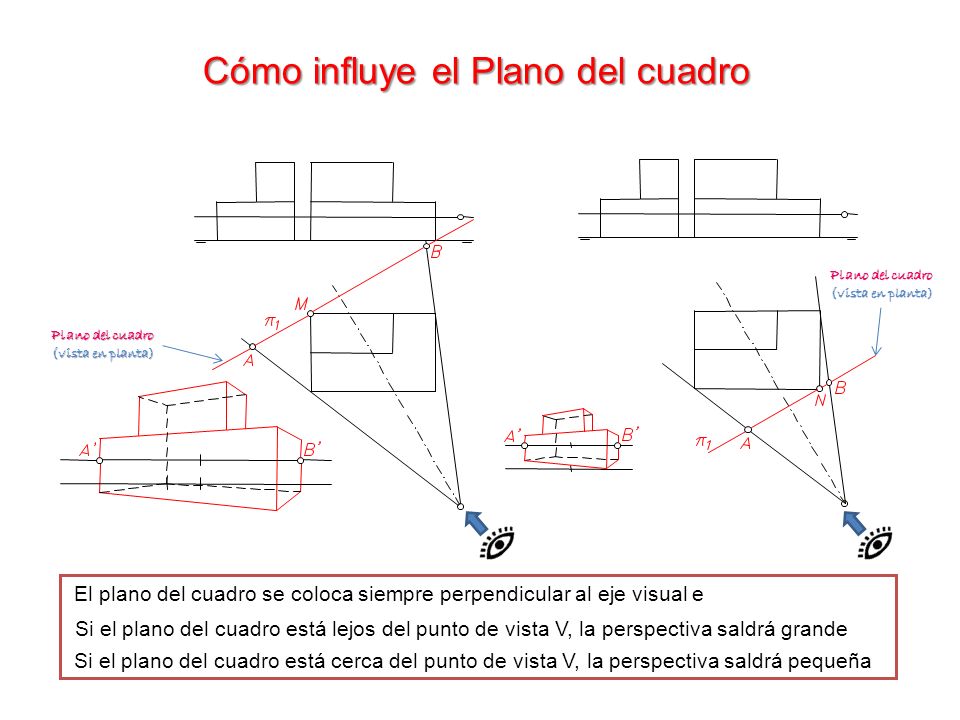

5 Cómo influye el Plano del cuadro
(vista en planta) Plano del cuadro (vista en planta) El plano del cuadro se coloca siempre perpendicular al eje visual e Si el plano del cuadro está lejos del punto de vista V, la perspectiva saldrá grande Si el plano del cuadro está cerca del punto de vista V, la perspectiva saldrá pequeña

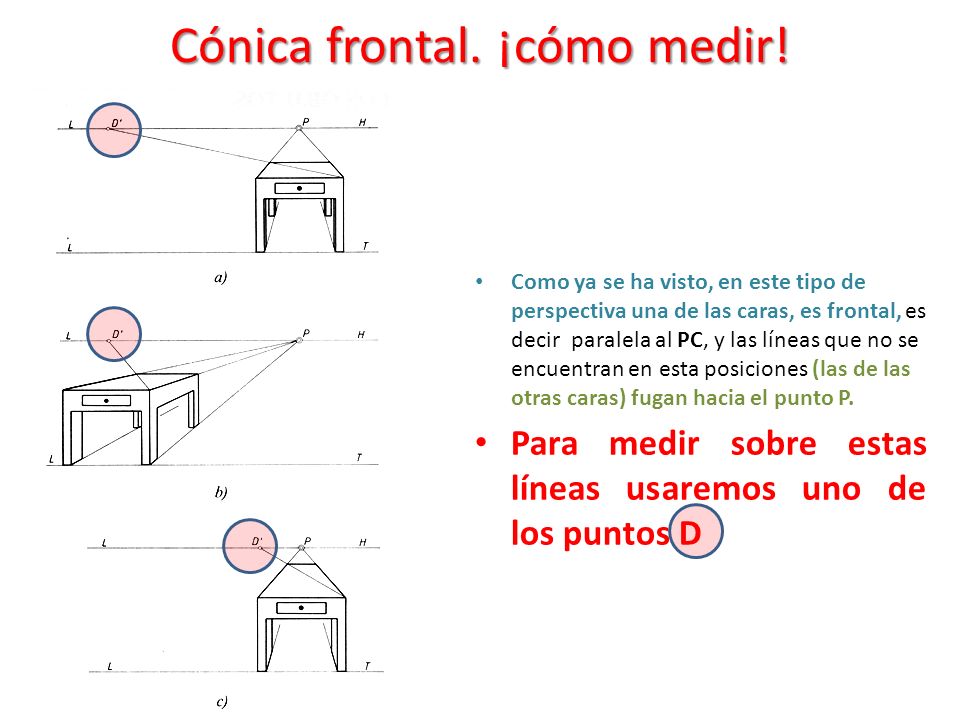

6 Cónica frontal. ¡cómo medir!
Como ya se ha visto, en este tipo de perspectiva una de las caras, es frontal, es decir paralela al PC, y las líneas que no se encuentran en esta posiciones (las de las otras caras) fugan hacia el punto P. Para medir sobre estas líneas usaremos uno de los puntos D

7 Cónica oblícua. ¡cómo medir!
En la Frontal, las líneas que fugan a P, se miden con los puntos D. En la oblicua necesitamos los puntos métricos como aquí se indica Primer punto de referencia P.FRONTAL P.OBLICUA Primer punto de referencia En ambos casos, lo principal es localizar el primer punto de referencia, y suele ser el punto de contacto de la pieza con el PC. Si ésta no tocara el PC, habría que hacer un paso antes que próximamente veremos

8 Las rectas que fugan a P…
Método del abatimiento. la figura abatida se dibuja simétrica a la perspectiva cuyo eje de simetría es la LT. En este caso la pieza está pegada al PC es decir un lado de la planta de la pieza debe estar en la propia LT …se miden desde D Las rectas que fugan a P… Primer punto de referencia

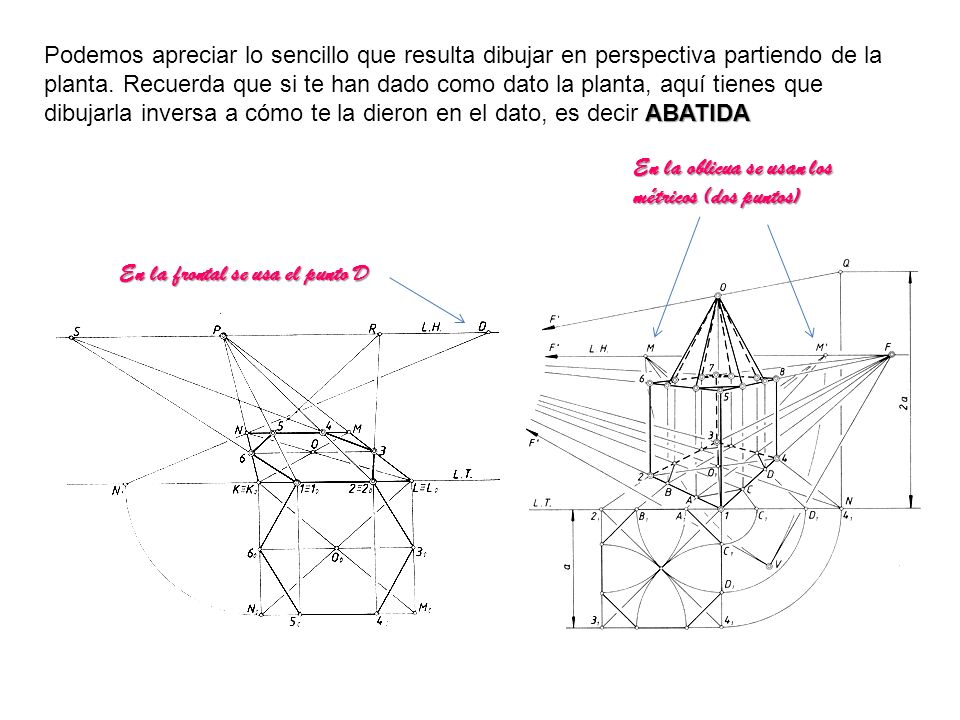

9 Podemos apreciar lo sencillo que resulta dibujar en perspectiva partiendo de la planta. Recuerda que si te han dado como dato la planta, aquí tienes que dibujarla inversa a cómo te la dieron en el dato, es decir ABATIDA En la oblicua se usan los métricos (dos puntos) En la frontal se usa el punto D

10 Esta es la forma mas sencilla de trabajar una perspectiva frontal
Esta es la forma mas sencilla de trabajar una perspectiva frontal. El punto de fuga es P, y usaremos uno de los puntos de distancia para medir la figura. 2005 rafaquintero.webcindario.com

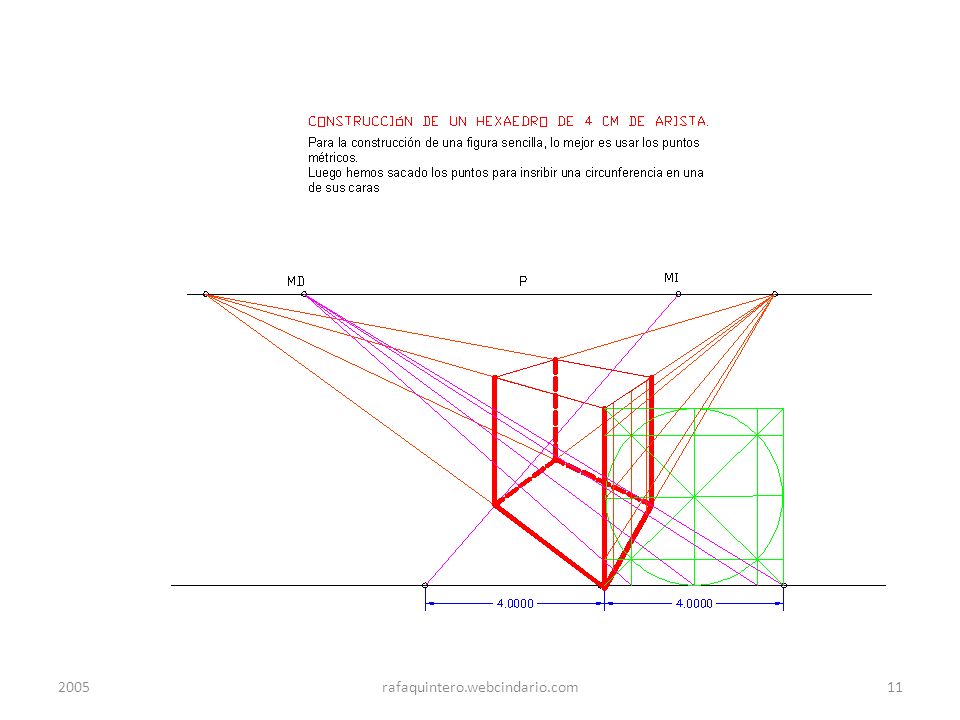

11 2005 rafaquintero.webcindario.com
