UML Lenguaje Unificado de Construcción de Modelos

Presentación del tema: "UML Lenguaje Unificado de Construcción de Modelos"— Transcripción de la presentación:

1 UML Lenguaje Unificado de Construcción de Modelos
Programación Orientada a Objetos Análisis y Diseño Orientado a Objetos Notación: Usando UML Dale Carnegie Training® puede ayudarle a presentar a un orador. Copie y pegue esta diapositiva al principio de la presentación del orador y utilícela para presentar al orador. Cuando pegue la diapositiva, PowerPoint le aplicará automáticamente el formato de la presentación del orador. Cuando presente a un orador, explique primero la importancia del tema y los beneficios que la audiencia obtendrá con la presentación. A continuación, exponga las razones por las que el orador está cualificado para hablar sobre el tema. Termine diciendo el nombre del orador. Hable con entusiasmo y conseguirá que la audiencia escuche atentamente la presentación. La presentación del orador no debe durar más de 60 segundos. Al final de la presentación, asegúrese de dejar aproximadamente 30 segundos para dar las gracias al orador. Cuando lo haga, destaque una razón específica por la que la presentación del orador ha sido importante para la audiencia. Semana de Sistemas e Informática 2004 Ing. Jorge Maranto Iglecias

2 Programación Orientada a Objetos
Origenes Qué es la POO Ventajas de la POO Necesidad de documentación estándar para la POO

3 UML: Lenguaje Unificado de Construcción de Modelos
Notación para el análisis y diseño Booch, OMT, OOSE Origen de UML Rational y el grupo OMG Grady Booch, James Rumbaugh e Ivar Jacobson

4 UML es un lenguaje para desarrollar la especificación, visualización, construcción y documentación de los artefactos de sistemas de software, así como el modelado de negocios y otros sistemas no de software.

5 UML: Lenguaje Unificado de Construcción de Modelos
Enfoque de UML Artefactos de UML Cuatro niveles de diseño Meta-MetaModelo MetaModelo Modelo Objetos de usuario

6 UML: Lenguaje Unificado de Construcción de Modelos
Paquetes de UML Diagramas de vistas de un modelo Casos (Use case) Diagrama de clases Diagramas de comportamiento (diagramas de estado, de actividad, de secuencia y de colaboraciones)

7 Los paquetes se definen en los siguientes términos:
Sintaxis abstracta Reglas formales Semántica

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

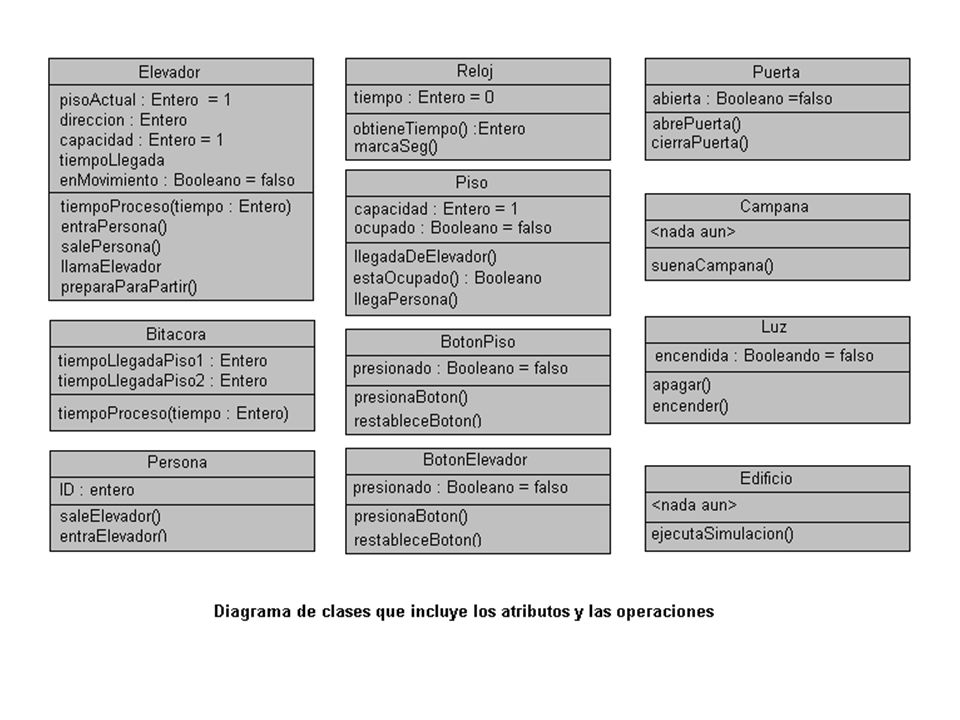

28

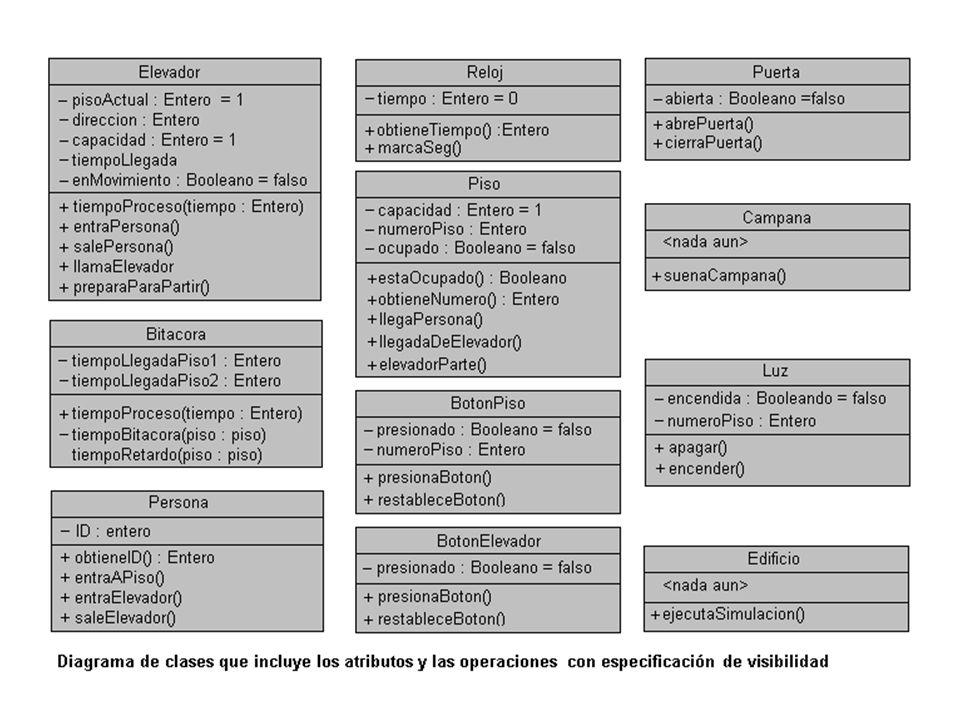

29

30

31

32

33
