1 Introducción a las redes informáticas

2 ¿qué es una red informática? una red es un conjunto de ordenadores y periféricos (impresoras, escáneres, discos duros multimedia, etc) que están conectados entre sí y, en su caso, conectados a internet, donde, a su vez, podrán conectarse a otros equipos.

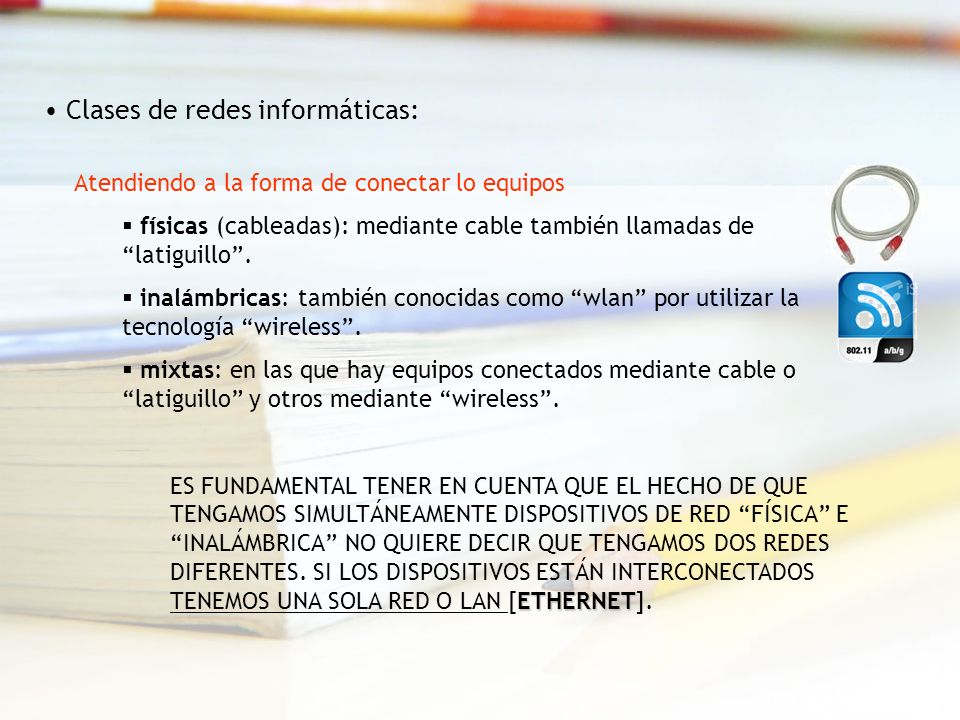

3 Clases de redes informáticas: Atendiendo a la forma de conectar lo equipos físicas (cableadas): mediante cable también llamadas de latiguillo. inalámbricas: también conocidas como wlan por utilizar la tecnología wireless. mixtas: en las que hay equipos conectados mediante cable o latiguillo y otros mediante wireless. ETHERNET ES FUNDAMENTAL TENER EN CUENTA QUE EL HECHO DE QUE TENGAMOS SIMULTÁNEAMENTE DISPOSITIVOS DE RED FÍSICA E INALÁMBRICA NO QUIERE DECIR QUE TENGAMOS DOS REDES DIFERENTES. SI LOS DISPOSITIVOS ESTÁN INTERCONECTADOS TENEMOS UNA SOLA RED O LAN [ETHERNET].

4 Clases de redes informáticas: Atendiendo a la amplitud de la red: Locales: Formadas por una serie de equipos que comparten un rango privado de direcciones IP y que normalmente salen a Internet mediante un router. Se las denomina LAN (Local Area Network) No locales: Es la suma de varias redes locales que se comunican mediante direcciones IP públicas. Se las denomina WAN (Wide Area Network). La más amplia de las WAN posibles es Internet.

5 redes físicas los dispositivos está unidos entre sí mediante un cable o latiguillo que sigue la norma TIA/EIA-568B y conectores RJ45. funcionan con gran estabilidad y potencia de señal. la calidad de intensidad de la señal depende de la calidad del cable y se transmite como máximo a 90 o 100 metros. los cables (UTP) tienen ocho hilos.

6 redes inalámbricas 1 los dispositivos se comunican entre sí mediante señales de radio de alta frecuencia (2,4 a 5 GHz.) y siguiendo determinados estándar (a,b,g,n). la transmisión se realiza entre un emisor (punto de acceso o AP, access point) y un receptor (tarjeta inalámbrica). su gran ventaja es la movilidad que proporciona y la eliminación de cableado.

7 redes inalámbricas 2 la velocidad de transmisión de datos del estándar actual, el g, se sitúa en un máximo de 54 Mbps (frente a la 10/100 Mbps que ofrecen las redes físicas). la distancia máxima teórica entre emisor y receptor es de 100 metros, pero esto se reduce drásticamente con obstáculos como paredes, forjados… se pueden distribuir varios puntos de acceso para ampliar la zona de cobertura los puntos de acceso se conectan al resto de la red mediante cable. n

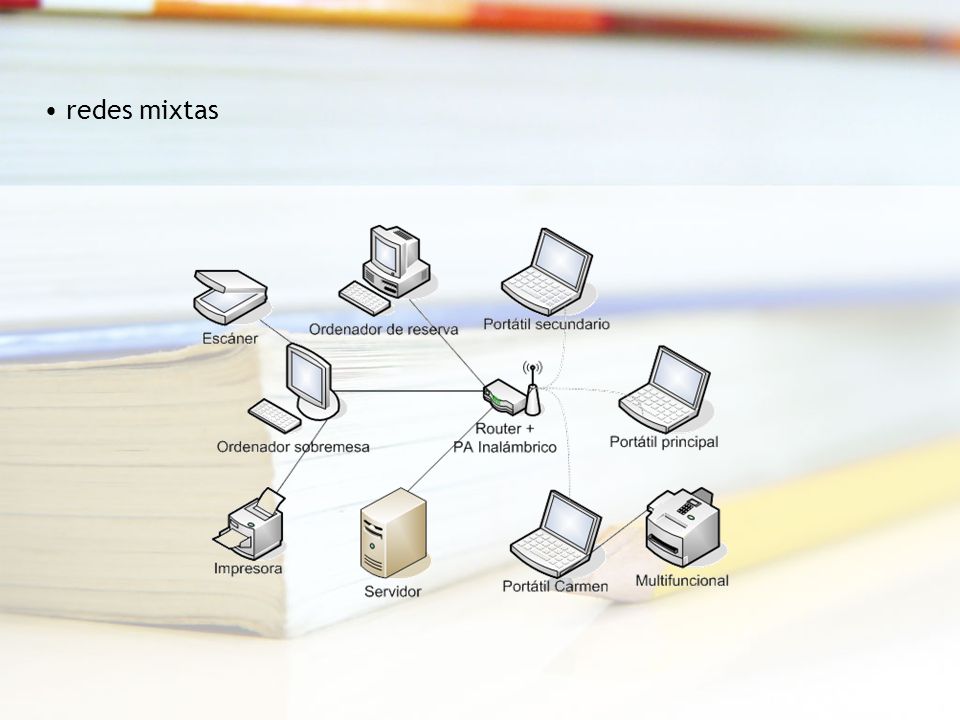

8 redes mixtas

9 dispositivos de redes físicas ROUTER-ADSL conecta la red interna (LAN) con Internet (WAN). tiene dos direcciones IP una interna, que hace la función de Puerta de Enlace, y otra externa. un cable de teléfono lo une a la línea ADSL. otro cable RJ45 lo une al resto de la red. es habitual que pueda realizar la función de switch. SWITCH conecta entre sí los diferentes dispositivos de la red: router, ordenadores, impresoras de red. no tiene dirección IP ni necesitan configuración. son una evolución de los antiguos concentradores llamados hubs. TARJETA DE RED permite conectar el equipo al resto de la red mediante un cable. se les debe de adjudicar una dirección IP propia dentro de la red. lo más habitual es que sean internas y se pinchen en la placa del ordenador.

10 dispositivos de redes inalámbricas PUNTO DE ACCESO (AP) se conecta mediante cable al resto de la red. se conecta mediante radiofrecuencia con el resto de los dispositivos inalámbricos. tiene una IP interna mediante la que se puede configurar. TARJETA DE RED se conectan con los puntos de acceso. se les debe de adjudicar una dirección IP propia dentro de la red. lo más habitual es que sean internas y se pinchen en la placa del ordenador. también hay tarjetas a través de los puertos usb o pcmcia. ROUTER INALAMBRICO es la suma en un único dispositivo de un Punto de Acceso, un Router y, normalmente, un Switch. conecta la red interna (LAN) con Internet (WAN). conecta entre sí los diferentes equipos de la red tiene dos direcciones IP una interna, que hace la función de Puerta de Enlace, y otra externa.

11 configuración de las redes: la IP es la dirección que identifica a un ordenador o dispositivo de red dentro de la red. Cada dispositivo debe de tener, obligatoriamente, una IP diferente dentro de unos rangos obligatorios. No son aleatorias. los DNS son ordenadores externos que convierten Nombres de Dominio a direcciones IP la Puerta de Enlace es la dirección interna del Router. Nombre de Equipo y Grupo de Trabajo (común a cable e inalámbrica) cada ordenador e impresora tendrá un nombre único dentro de la red. los equipos se organizan dentro de la red en Grupos de Trabajo. Nombre de red y contraseña (sólo para redes inalámbricas) hay que indicar el nombre de la red inalámbrica a la que te quieres conectar. si la red está protegida por contraseña hay que indicar el tipo de encriptación y la contraseña. IP, DNS y Puerta de Enlace (común a cable e inalámbrica)

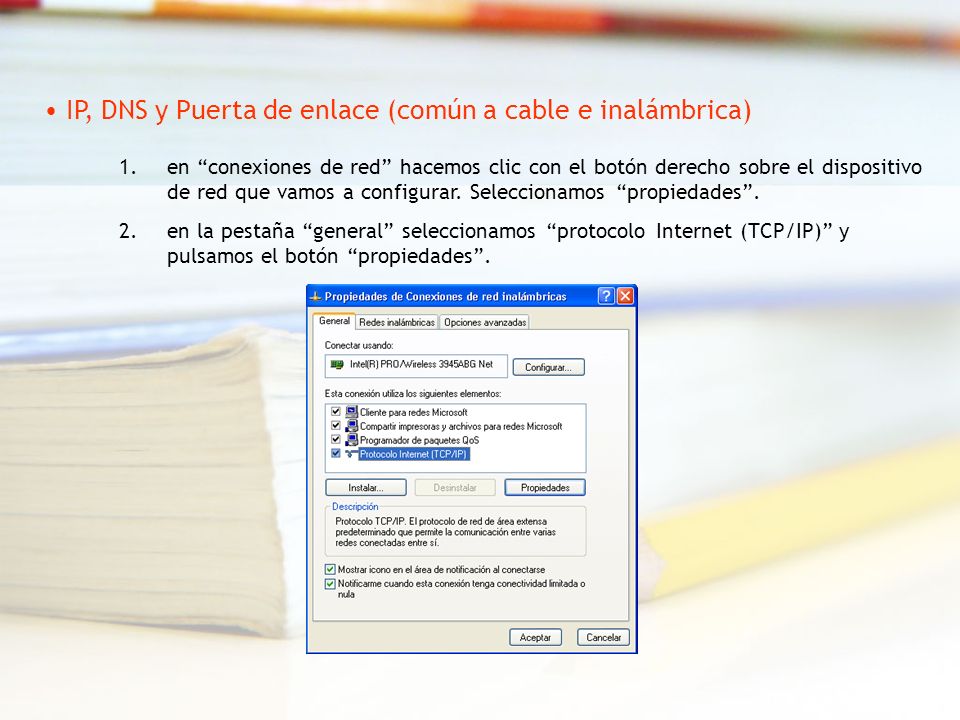

12 1.en conexiones de red hacemos clic con el botón derecho sobre el dispositivo de red que vamos a configurar. Seleccionamos propiedades. IP, DNS y Puerta de enlace (común a cable e inalámbrica)

13 1.en conexiones de red hacemos clic con el botón derecho sobre el dispositivo de red que vamos a configurar. Seleccionamos propiedades. 2.en la pestaña general seleccionamos protocolo Internet (TCP/IP) y pulsamos el botón propiedades. IP, DNS y Puerta de enlace (común a cable e inalámbrica)

14 1.en conexiones de red hacemos clic con el botón derecho sobre el dispositivo de red que vamos a configurar. Seleccionamos propiedades. 2.en la pestaña general seleccionamos protocolo Internet (TCP/IP) y pulsamos el botón propiedades. 3.pulsamos sobre la opción usar la siguiente dirección IP. IP, DNS y Puerta de enlace (común a cable e inalámbrica)

15 1.en conexiones de red hacemos clic con el botón derecho sobre el dispositivo de red que vamos a configurar. Seleccionamos propiedades. 2.en la pestaña general seleccionamos protocolo Internet (TCP/IP) y pulsamos el botón propiedades. 3.pulsamos sobre la opción usar la siguiente dirección IP. 4.escribimos los datos de nuestras direcciones IP, Máscara de Red, DNS y Puerta de Enlace. IP, DNS y Puerta de enlace (común a cable e inalámbrica)

16 Para los centros educativos de Aragón, los datos son: si tenemos ADSL: dirección ip: 172.30.X.Y máscara de subred: 255.255.255.0 puerta de enlace predeterminada: 172.30.X.251 dns primaria: 195.55.130.250 dns secundaria: 195.55.130.247 si tenemos conexión por satélite: dirección ip: 192.168.0.Y máscara de subred: 255.255.255.0 puerta de enlace predeterminada: 192.168.0.? dns primaria: 194.179.0.100 dns secundaria: 194.179.0.101 (X = 1, 2 ó 3) (Y = un número cualquiera entre 2 y 250) IP, DNS y Puerta de enlace (común a cable e inalámbrica)

17 nombre de equipo y grupo de trabajo el nombre del equipo permite identificar con claridad cada equipo dentro de nuestra red (cada equipo debe de tener un nombre diferente). el grupo de trabajo agrupa a determinados equipos que forman parte de una misma red y hace más sencilla la comunicación entre ellos. podemos tener tantos grupos de trabajo como consideremos conveniente. para configurar los nombres de equipo y grupo de trabajo:

18 1. pulsamos con el botón derecho sobre el icono MiPc del menú Inicio y seleccionamos propiedades. nombre de equipo y grupo de trabajo

19 1. pulsamos con el botón derecho sobre el icono MiPc del menú Inicio y seleccionamos propiedades. 2. vamos a la pestaña nombre de equipo y pulsamos sobre el botón cambiar. nombre de equipo y grupo de trabajo

20 1. pulsamos con el botón derecho sobre el icono MiPc del menú Inicio y seleccionamos propiedades. 2. vamos a la pestaña nombre de equipo y pulsamos sobre el botón cambiar. 3. escribimos el nombre de equipo y el nombre del grupo de trabajo (es muy importante escribir siempre igual el nombre del grupo de trabajo). nombre de equipo y grupo de trabajo

21 conectar a una red inalámbrica hay que configurar Nombre de Equipo y Grupo de Trabajo hay que configurar la tarjeta de red inalámbrica indicando IP, DNS y Puerta de Enlace (la IP de la tarjeta inalámbrica tiene que ser diferente a la de la tarjeta de red, un equipo puede tener dos IPs) hay que indicar en Nombre de la red a la que queremos conectarnos y, normalmente, la contraseña para esa red. Los dos primeros puntos son idénticos al caso de red de cable, para el último se pueden dar dos casos: que el nombre de la red sea público. que el nombre de la red esté oculto.

22 Nombre de red público 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio.

23 Nombre de red público 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2. en la ventana que se nos muestra pulsamos sobre el botón ver redes inalámbricas.

24 Nombre de red público 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2. en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance y la potencia de la señal. Las redes llevan el dibujo de un candado si se necesita contraseña para conectar.

25 Nombre de red público 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2. en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance y la potencia de la señal. Las redes llevan el dibujo de un candado si se necesita contraseña para conectar. 4.para conectar, pulsamos sobre la red elegida y, a continuación, el botón conectar.

26 Nombre de red público 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2. en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance y la potencia de la señal. Las redes llevan el dibujo de un candado si se necesita contraseña para conectar. 4.para conectar, pulsamos sobre la red elegida y, a continuación, el botón conectar. 5.si la red tiene contraseña habrá que introducirla ahora (es muy importante tener en cuenta de que si introducimos mal la contraseña, apareceremos como conectados pero no podremos acceder a internet.

27 Nombre de red oculto 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2.en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance pero la nuestra no aparece.

28 Nombre de red oculto 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2.en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance pero la nuestra no aparece. 4.Pulsamos en cambiar a configuración avanzada

29 Nombre de red oculto 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2.en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance pero la nuestra no aparece. 4.Pulsamos en cambiar a configuración avanzada 5.Seleccionamos la pestaña Redes inalámbricas

30 Nombre de red oculto 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2.en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance pero la nuestra no aparece. 4.Pulsamos en cambiar a configuración avanzada. 5.Seleccionamos la pestaña Redes inalámbricas. 6.Pulsamos en Agregar.

31 Nombre de red oculto 1.hacemos doble clic sobre el icono de la red inalámbrica que hay en la parte inferior derecha de la barra de inicio. 2.en la ventana que se nos muestra pulsamos sobre el botón mostrar redes inalámbricas. 3.se nos muestran ahora las redes inalámbricas a nuestro alcance pero la nuestra no aparece. 4.Pulsamos en cambiar a configuración avanzada. 5.Seleccionamos la pestaña Redes inalámbricas. 6.Pulsamos en Agregar. 7.Indicamos el nombre de red (SSID). Autenticación de red (WPA-PSK) Cifrado de datos (TKIP) Clave de red

32 todo esto está muy bien pero si sigo sin conectarme … ¿qué puedo hacer?

33 El comando ping nos informa de si existe conexión entre dos equipos. También se suele utilizar para comprobar si la tarjeta de red instalada en un equipo funciona correctamente. 1.El comando ping se lleva a cabo desde el menú Inicio / Ejecutar Comando ping : una herramienta para encontrar errores en la red

34 El comando ping nos informa de si existe conexión entre dos equipos. También se suele utilizar para comprobar si la tarjeta de red instalada en un equipo funciona correctamente. 1.El comando ping se lleva a cabo desde el menú Inicio / Ejecutar Comando ping: una herramienta para encontrar errores en la red 2.En el cuadro de diálogo que aparece introduciremos el comando ping IP del equipo remoto

35 introducción a las redes informáticas. CPR de La Almunia El comando ping nos informa de si existe conexión entre dos equipos. También se suele utilizar para comprobar si la tarjeta de red instalada en un equipo funciona correctamente. 1.El comando ping se lleva a cabo desde el menú Inicio / Ejecutar Comando ping: una herramienta para encontrar errores en la red 2.En el cuadro de diálogo que aparece introduciremos el comando ping IP del equipo remoto 3.Si la conexión funciona correctamente veremos durante unos segundos una pantalla como la siguiente:

36 El comando ping nos informa de si existe conexión entre dos equipos. También se suele utilizar para comprobar si la tarjeta de red instalada en un equipo funciona correctamente. 1.El comando ping se lleva a cabo desde el menú Inicio / Ejecutar Comando ping: una herramienta para encontrar errores en la red 2.En el cuadro de diálogo que aparece introduciremos el comando ping IP del equipo remoto 3.Si la conexión funciona correctamente veremos durante unos segundos una pantalla como la siguiente: 4.Si la conexión no funciona bien veremos durante unos segundos una de estas pantallas:

37 Cómo detectamos dónde está el error si no tenemos conexión a Internet 1.Hacemos ping a la IP del equipo en el que estamos. Si no da error, nuestro equipo está bien. Si da error podemos: Revisar la configuración de la tarjeta de red. Revisar la configuración de la red inalámbrica. Reiniciar el ordenador. Revisar el hardware.

38 Cómo detectamos dónde está el error si no tenemos conexión a Internet 1.Hacemos ping a la IP del equipo en el que estamos. 2.Hacemos ping a la IP interna del router, la Puerta de Enlace. Si no da error, nuestra red está bien. Si da error, revisamos el cable, la configuración de la red inalámbrica, el switch, reiniciamos el router, ¿está activo el wireless? …

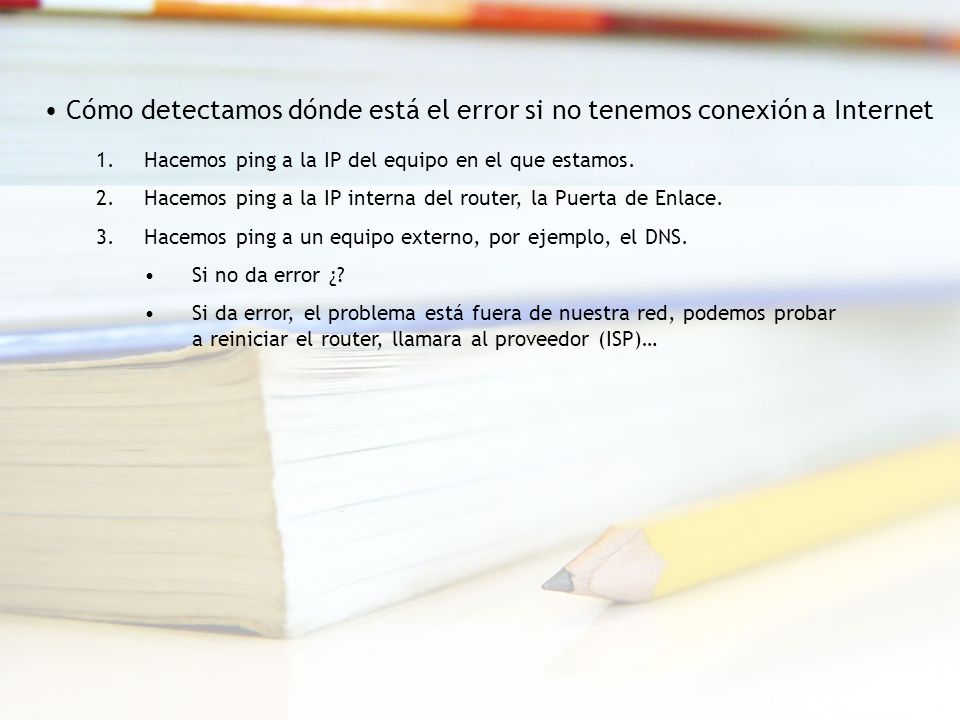

39 Cómo detectamos dónde está el error si no tenemos conexión a Internet 1.Hacemos ping a la IP del equipo en el que estamos. 2.Hacemos ping a la IP interna del router, la Puerta de Enlace. 3.Hacemos ping a un equipo externo, por ejemplo, el DNS. Si no da error ¿? Si da error, el problema está fuera de nuestra red, podemos probar a reiniciar el router, llamara al proveedor (ISP)…
