1 Prof. Juan Carlos Lima Colegio IPTCE

2 Antes de comenzar: ¿Qué es una red informática? ¿Qué ventajas tiene instalar una red informática? ¿Qué servicios se pueden compartir en una red? ¿Qué equipos integran una red informática? ¿Qué topologías conoce usted? Por su distancia ¿Qué tipo de red es Internet?

3 ¿Qué es una red informática? Se puede definir una red informática como un sistema de comunicación que conecta ordenadores y otros equipos informáticos entre sí, con la finalidad de compartir información y recursos.

4 A través de la compartición de información y recursos en una red, los usuarios de los sistemas informáticos de una organización podrán hacer un mejor uso de los mismos, mejorando de este modo el rendimiento global de la organización.

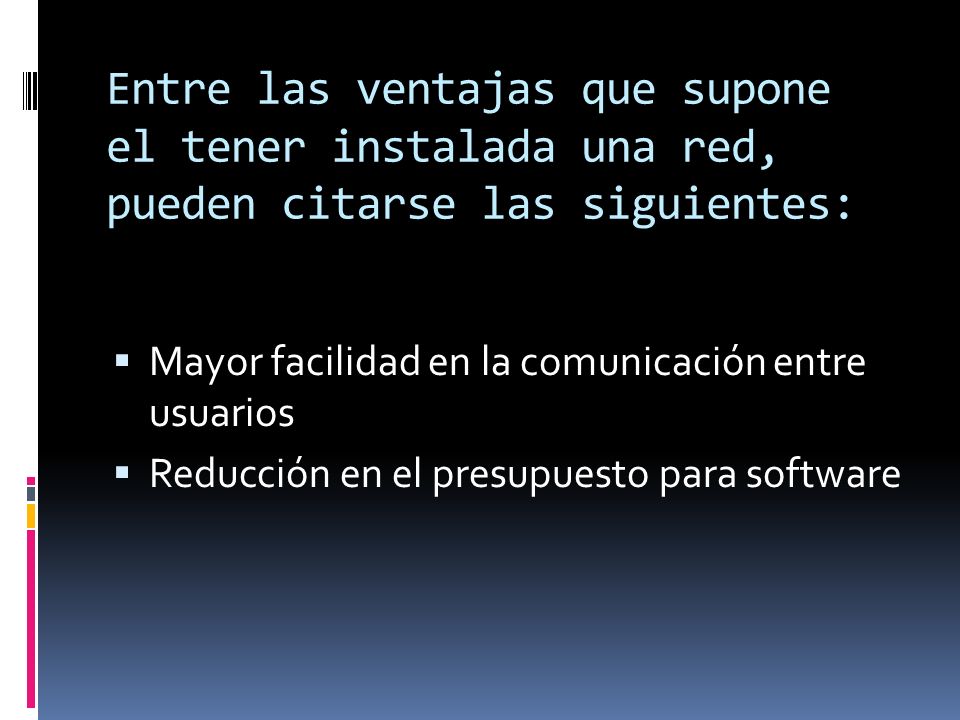

5 Entre las ventajas que supone el tener instalada una red, pueden citarse las siguientes: Mayor facilidad en la comunicación entre usuarios Reducción en el presupuesto para software

6 Reducción en el presupuesto para hardware Posibilidad de organizar grupos de trabajo Mejoras en la administración de los equipos y programas Mejoras en la integridad de los datos Mayor seguridad para acceder a la información

7 Servicios de Red Para obtener todas las ventajas que supone el uso de una red, se deben tener instalados una serie de servicios de red, como son: Acceso Ficheros Impresión Información Otros

8 Acceso Los servicios de acceso se encargan tanto de verificar la identidad del usuario (para asegurar que sólo pueda acceder a los recursos para los que tiene permiso) como de permitir la conexión de usuarios a la red desde lugares remotos.

9 Ficheros El servicio de ficheros consiste en ofrecer a la red grandes capacidades de almacenamiento para descargar o eliminar los discos de las estaciones. Esto permite almacenar tanto aplicaciones como datos en el servidor, reduciendo los requerimientos de las estaciones. Los ficheros deben ser cargados en las estaciones para su uso.

10 Impresión Permite compartir impresoras entre varios ordenadores de la red, lo cual evitará la necesidad de tener una impresora para cada equipo, con la consiguiente reducción en los costes.

11 Impresión Las impresoras de red pueden ser conectadas a un servidor de impresión, que se encargará de gestionar la impresión de trabajos para los usuarios de la red, almacenando trabajos en espera (cola de impresión), asignando prioridades a los mismos.

12 Información Los servidores de información pueden almacenar bases de datos para su consulta por los usuarios de la red u otro tipo de información, como por ejemplo documentos de hipertexto.

13 Otros En el campo de la comunicación entre usuarios existen una serie de servicios que merece la pena comentar. El más antiguo y popular es el correo electrónico (e-mail) que permite la comunicación entre los usuarios a través de mensajes escritos.

14 Otros Los mensajes se enviarán y se recuperarán usando un equipo servidor de correo. Resulta mucho más barato, económico y fiable que el correo convencional. Además, tenemos los servicios de conferencia (tanto escrita, como por voz y vídeo) que permitirán a dos o más usuarios de la red comunicarse directamente (on line).

15 Equipos de red Para poner a disposición de los usuarios los servicios anteriormente comentados, se necesita lógicamente montar el hardware adecuado.

16 Equipos de red En la primera parte de la documentación de esta clase ya se describieron componentes tales como tarjetas de red, concentradores, repetidores, puentes y routers. Nos referimos ahora a los tipos de ordenadores existentes en una red.

17 Servidores Un servidor es un ordenador que ejecuta un sistema operativo de red y ofrece servicios de red a las estaciones de trabajo. El servidor debe ser un sistema fiable con un procesador potente, con discos de alta capacidad y con gran cantidad de memoria RAM.

18 Servidores Una configuración que nos podremos encontrar (en el caso de redes locales) es un equipo con procesador Pentium 4, disco duro SATA de más de 250Gb, con 2Gb de RAM y sistema operativo Windows.

19 Servidores Debo comentar aquí que es posible montar una red sin servidor (o más bien donde cada equipo se comporta como servidor y cliente al mismo tiempo), por ejemplo a través de Windows XP o Windows 7.

20 Servidores No obstante, en este tipo de configuración, aspectos como la seguridad y la administración de usuarios se ven seriamente restringidos.

21 Estaciones de trabajo Cuando un ordenador se conecta a una red el primero se convierte en un nodo o estación de trabajo de la última. Las estaciones de trabajo pueden ser ordenadores personales con el DOS, sistemas Macintosh de Apple, sistemas Windows o estaciones de trabajo sin disco (no muy utilizadas en la actualidad).

22 Tipos de redes informáticas según su topología La topología se refiere a la forma en que están interconectados los distintos equipos (nodos) de una red.

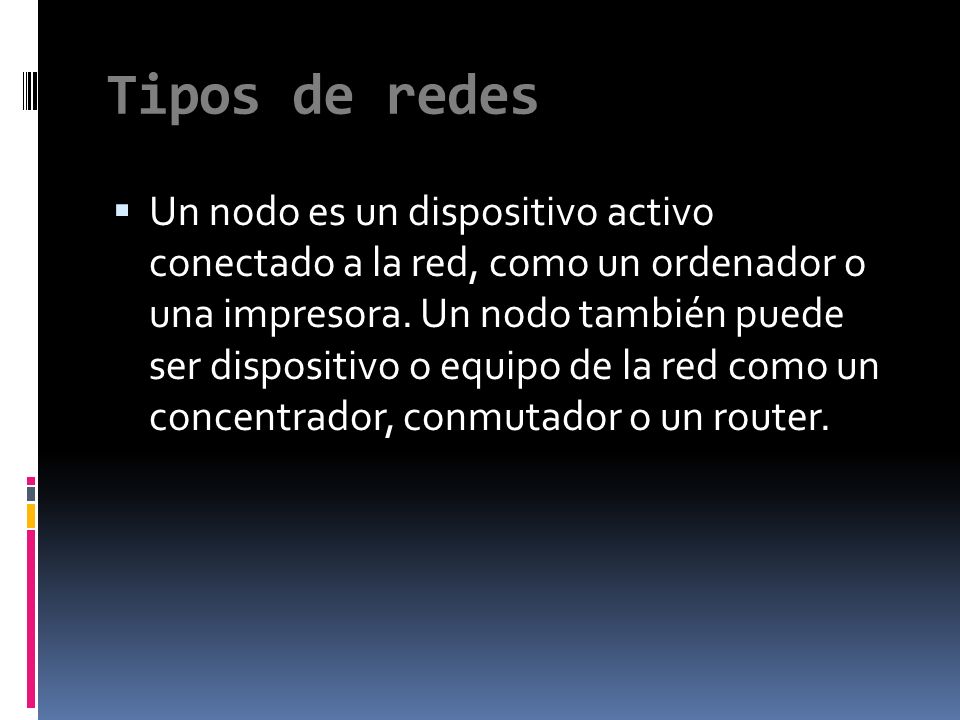

23 Tipos de redes Un nodo es un dispositivo activo conectado a la red, como un ordenador o una impresora. Un nodo también puede ser dispositivo o equipo de la red como un concentrador, conmutador o un router.

24 Topología Anillo Tipo de LAN en la que los ordenadores o nodos están enlazados formando un círculo a través de un mismo cable. Las señales circulan en un solo sentido por el círculo, regenerándose en cada nodo. En la práctica, la mayoría de las topologías lógicas en anillo son en realidad una topología física en estrella.

25

26 Topología Bus Una topología de bus consiste en que los nodos se unen en serie con cada nodo conectado a un cable largo o bus, formando un único segmento A diferencia del anillo, el bus es pasivo, no se produce regeneración de las señales en cada nodo.

27

28 Topología Estrella Lo más usual en ésta topología es que en un extremo del segmento se sitúe un nodo y el otro extremo se termine en una situación central con un concentrador.

29 Topología Estrella La principal ventaja de este tipo de red es la fiabilidad, dado que si uno de los segmentos tiene una rotura, afectará sólo al nodo conectado en él. Otros usuarios de los ordenadores de la red continuarán operando como si ese segmento no existiera.

30

31 Topología Árbol A la interconexión de varias subredes en estrella se le conoce con el nombre de topología en árbol.

32

33 Tipos de redes según su extensión Redes de Área Local (LAN) Redes de Área Metropolitana (MAN) Redes de Área Amplia (WAN)

34 Redes de Área Local (LAN) Una LAN (Local Area Network) es un sistema de interconexión de equipos informáticos basados en líneas de alta velocidad (decenas o cientos de megabits por segundo) y que suele abarcar, como mucho, un edificio.

35 Redes de Área Metropolitana (MAN) Una MAN (Metropolitan Area Network) es un sistema de interconexión de equipos informáticos distribuidos en una zona que abarca diversos edificios, por medios pertenecientes a la misma organización propietaria de los equipos. Este tipo de redes se utiliza normalmente para interconectar redes de área local.

36 Redes de Área Extensa (WAN) Una WAN (Wide Area Network) es un sistema de interconexión de equipos informáticos geográficamente dispersos, que pueden estar incluso en continentes distintos. El sistema de conexión para estas redes normalmente involucra a redes públicas de transmisión de datos.
