1 Departamento de Matemática Facultad de Ingeniería Mecánica Uso del DERIVE Asignatura: Matemática Básica

2 Temas: 1- Representación gráfica de funciones. 2- Cálculo aproximado de raíces reales de polinomios. 3- Representación gráfica en coordenadas polares.

3 Pantalla de Álgebra del Derive

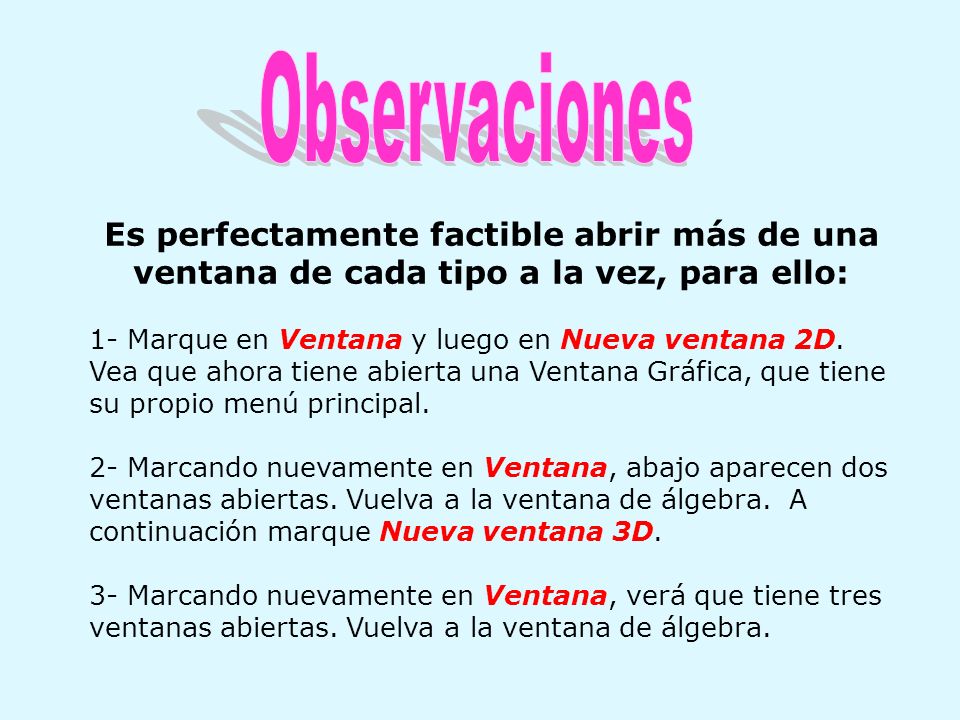

4 Es perfectamente factible abrir más de una ventana de cada tipo a la vez, para ello: 1- Marque en Ventana y luego en Nueva ventana 2D. Vea que ahora tiene abierta una Ventana Gráfica, que tiene su propio menú principal. 2- Marcando nuevamente en Ventana, abajo aparecen dos ventanas abiertas. Vuelva a la ventana de álgebra. A continuación marque Nueva ventana 3D. 3- Marcando nuevamente en Ventana, verá que tiene tres ventanas abiertas. Vuelva a la ventana de álgebra.

5 Derive tiene predefinidos algunos modos de actuar. Por ejemplo: 1- Los nombres de las variables son simples, de una letra. Por ejemplo, es válido escribir A=ab, pero no es válido Area=ab, porque entiende A.r.e.a = a.b. Aunque existe la opción de declarar como variable una cadena alfa - numérica. 2- Los números decimales se escriben con formato inglés, es decir, con punto decimal y no coma. 3- Las funciones trigonométricas (al igual que otras elementales) se codifican sin necesidad de usar paréntesis. Ejemplo: sinx, sin embargo se debe escribir sin(kx).

6 Gráfica de funciones:

7 EJEMPLO: Representar gráficamente la función:

8 Opción para editar una expresión

9 Una vez que teclee la expresión matemática que va a graficar, marque Sí y a continuación los pasos siguientes:

10 Presione la opción Gráficos-2D en el menú despegable Ventana del Derive Para obtener la gráfica: Presione sobre este ícono ó

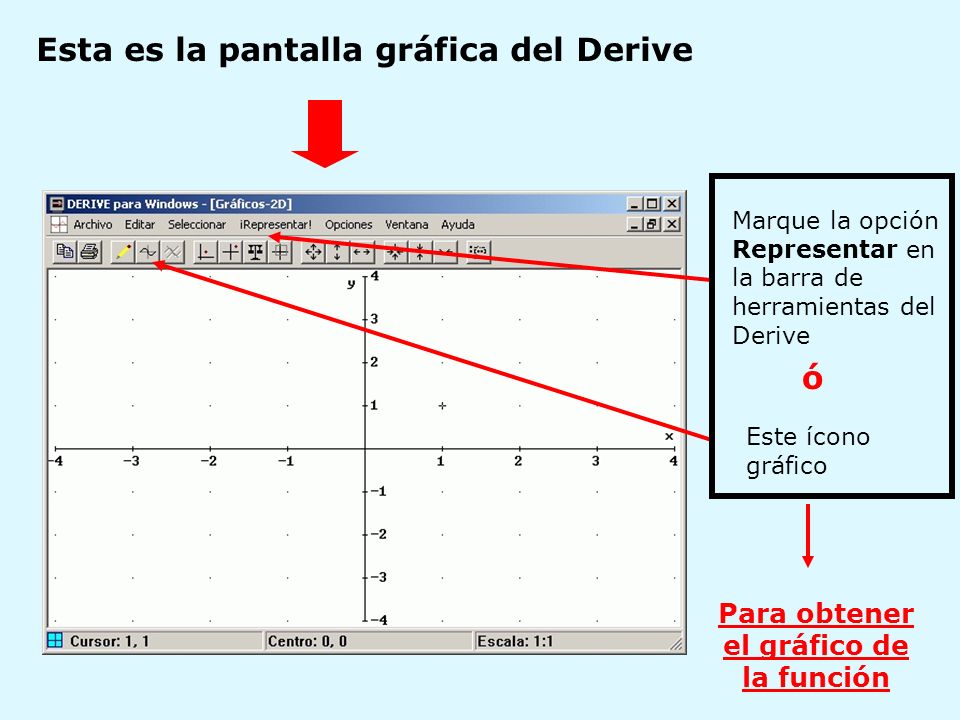

11 Esta es la pantalla gráfica del Derive Marque la opción Representar en la barra de herramientas del Derive Este ícono gráfico ó Para obtener el gráfico de la función

12 Gráfico de la función

13 Aproximación de raíces reales de polinomios.

14 EJEMPLO: Calcular las raíces del polinomio: x 4 – 2x 3 – 4x +1

15 x 4 – 2x 3 – 4x +1=0 x 4 – 2x 3 =– (– 4x +1) x 4 – 2x 3 =4x -1 Localización gráfica de las raíces del polinomio:

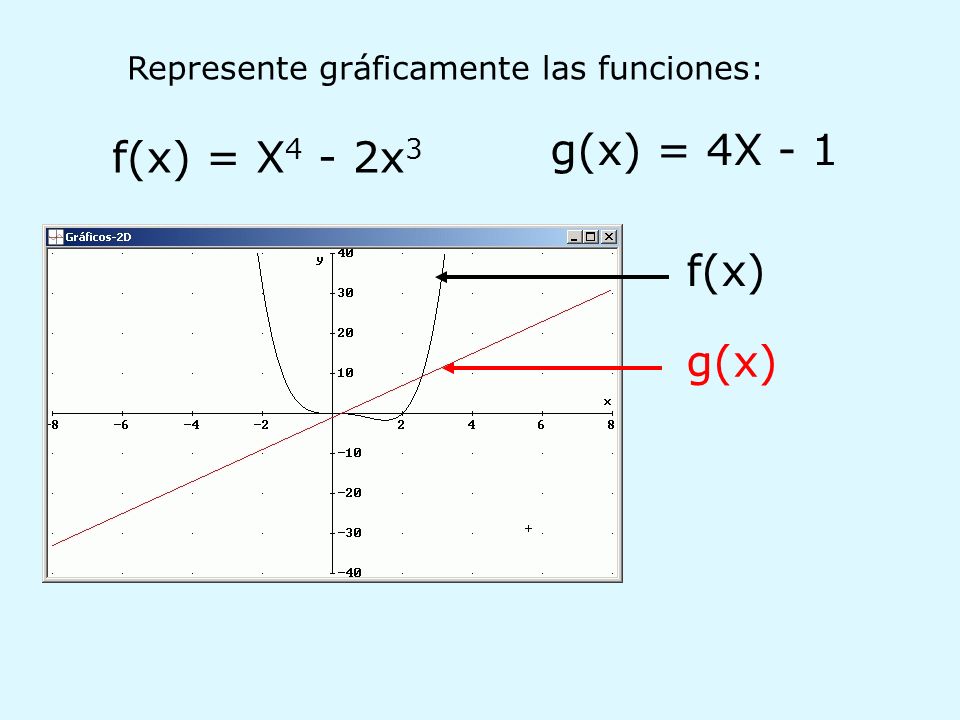

16 f(x) = X 4 - 2x 3 g(x) = 4X - 1 Represente gráficamente las funciones: f(x) g(x)

17 Raíces del polinomio Como se observa, las raíces aproximadas del polinomio se encuentran en los intervalos: [0, 2] y [2, 4]

18 Opción para resolver numéricamente una ecuación

19 Introduzca los valores de los extremos del intervalo considerado y marque la opción SIMPLIFICAR Raíz del polinomio en el intervalo [0, 2]

20 Raíz del polinomio x 4 – 2x 3 – 4x +1 en el intervalo [ 0, 2 ]

21 Introduzca los valores de los extremos del intervalo considerado y marque la opción SIMPLIFICAR Raíces del polinomio en el intervalo [2, 4]

22 Raíz del polinomio x 4 – 2x 3 – 4x +1 en el intervalo [ 2, 4 ]

23 Representación gráfica en coordenadas polares.

24 EJEMPLO: Represente gráficamente en el sistema de coordenadas polares la función: r = 4sen

25 Escriba la ecuación en coordenadas polares en la opción Editar(Autor)

26 En la Ventana Gráfica del Derive realice la siguiente secuencia de pasos:

27 Al marcar la opción Coordenadas Polares, llene la siguiente caja de diálogos y marque la opción Sí para continuar.

28 Gráfico de la función

29 FIN
