FORJADOS RETICULARES PUESTA EN OBRA. BLOQUE TEMÁTICO 2 UNIDAD TEMÁTICA 8 LECCION 30´ FORJADOS RETICULARES: PUESTA EN OBRA.

Presentación del tema: "FORJADOS RETICULARES PUESTA EN OBRA. BLOQUE TEMÁTICO 2 UNIDAD TEMÁTICA 8 LECCION 30´ FORJADOS RETICULARES: PUESTA EN OBRA."— Transcripción de la presentación:

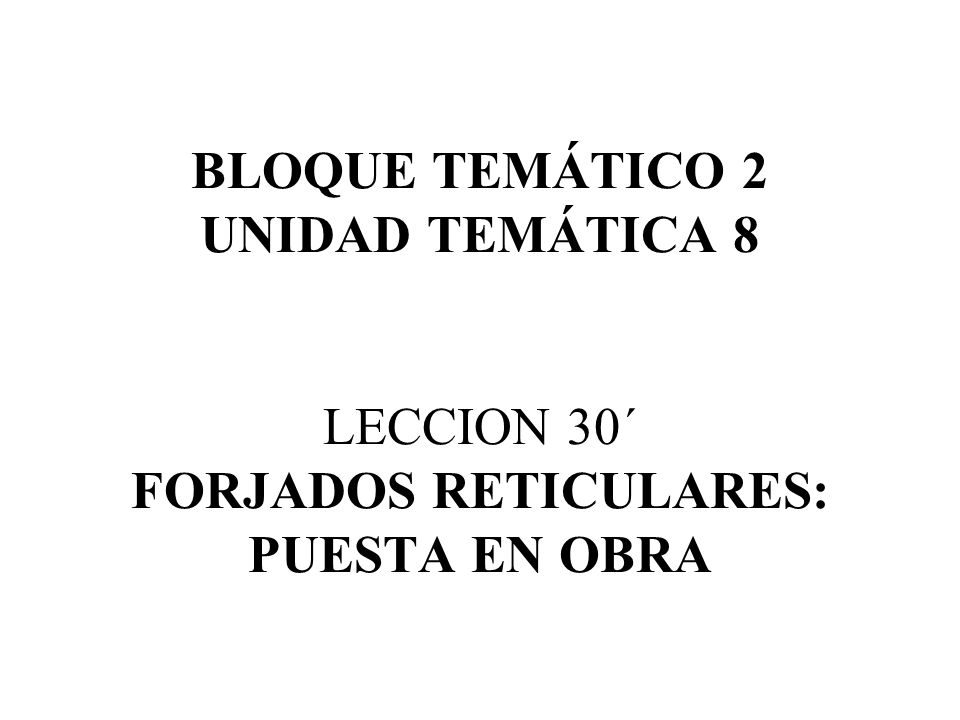

1 BLOQUE TEMÁTICO 2 UNIDAD TEMÁTICA 8 LECCION 30´ FORJADOS RETICULARES: PUESTA EN OBRA

2 FORJADOS RETICULARES PUESTA EN OBRA

3 1- PROCESO CONSTRUCTIVO DEL FORJADO RETICULAR
Tareas previas: Antes de comenzar con los trabajos para la construcción de los forjados reticulares, deben estar ejecutados los elementos estructurales sobre los que apoya el forjado: pilares y muros. Se habrán desencofrado los mismos y comprobado que poseen la resistencia mínima para dar comienzo al forjado. Se alcanza el 40% de la resistencia característica a los tres días y el 65% a la semana de su ejecución. Comprobar que esos elementos tengan sus correspondientes armaduras de espera. Preparar y limpiar los tableros del encofrado.

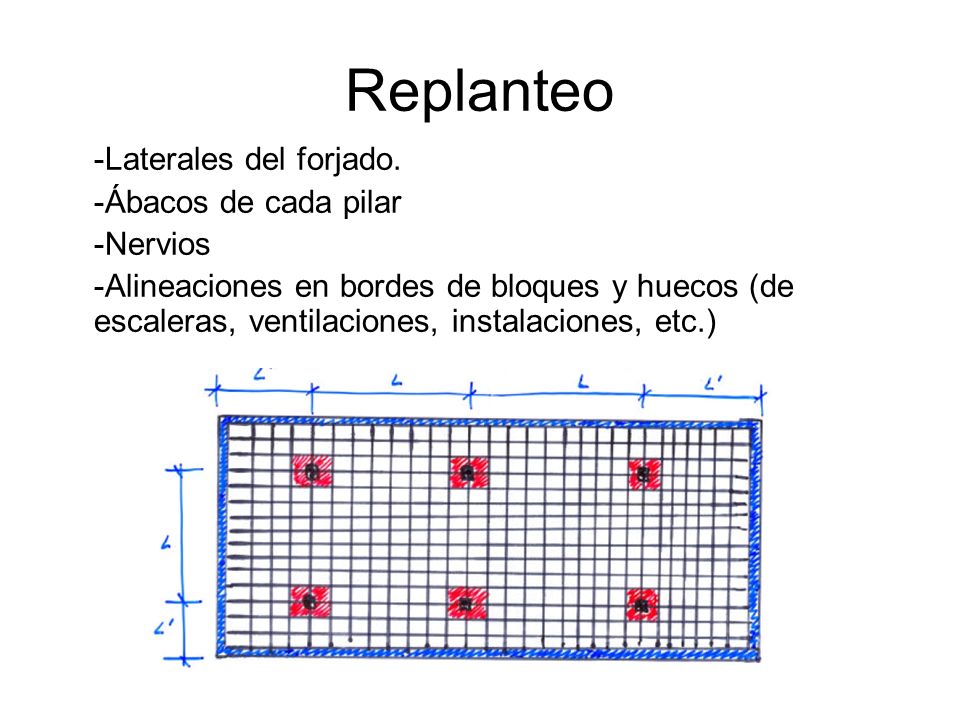

4 Replanteo -Laterales del forjado. -Ábacos de cada pilar -Nervios
-Alineaciones en bordes de bloques y huecos (de escaleras, ventilaciones, instalaciones, etc.)

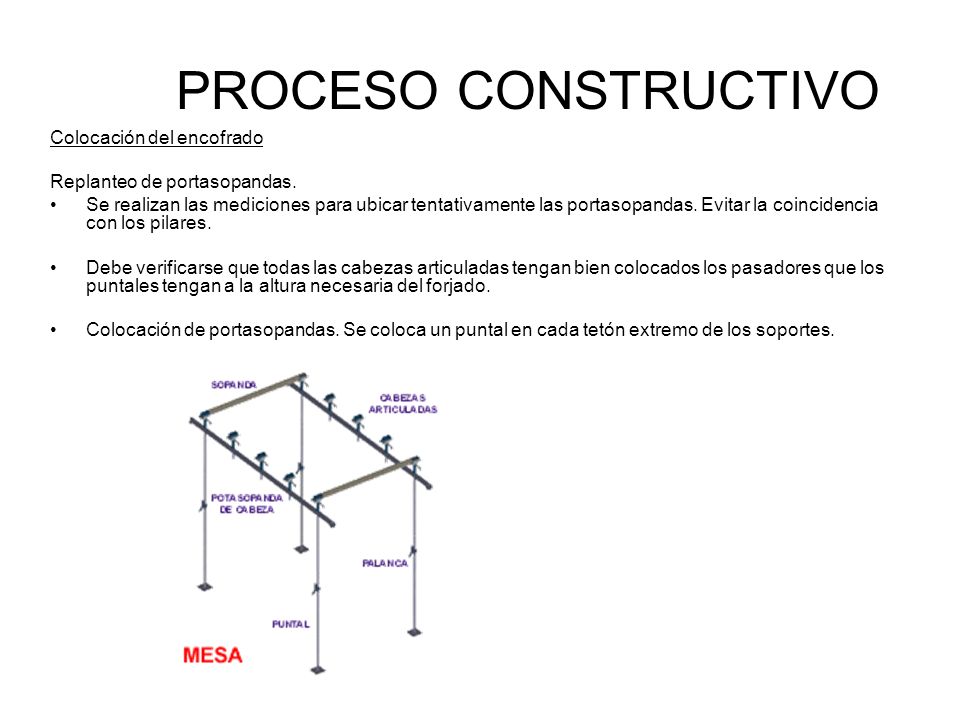

5 PROCESO CONSTRUCTIVO Colocación del encofrado
Replanteo de portasopandas. Se realizan las mediciones para ubicar tentativamente las portasopandas. Evitar la coincidencia con los pilares. Debe verificarse que todas las cabezas articuladas tengan bien colocados los pasadores que los puntales tengan a la altura necesaria del forjado. Colocación de portasopandas. Se coloca un puntal en cada tetón extremo de los soportes.

6 Colocar todaas las sopandas y puntales. Comprobacion de:
Niveles requeridos de los forjados. Verticalidad de los puntales. Total apoyo del pie del puntal en la superficie.

7 Colocar las bovedillas y los cercos ciegos o planchada
Colocar las bovedillas y los cercos ciegos o planchada. Estas deben estar limpias de restos con la aplicación del desencofrante. Al concluir debe arriostrarse todo el sistema de encofrado a los pilares del área que se desee hormigonar.

8 Estructura y encofrado

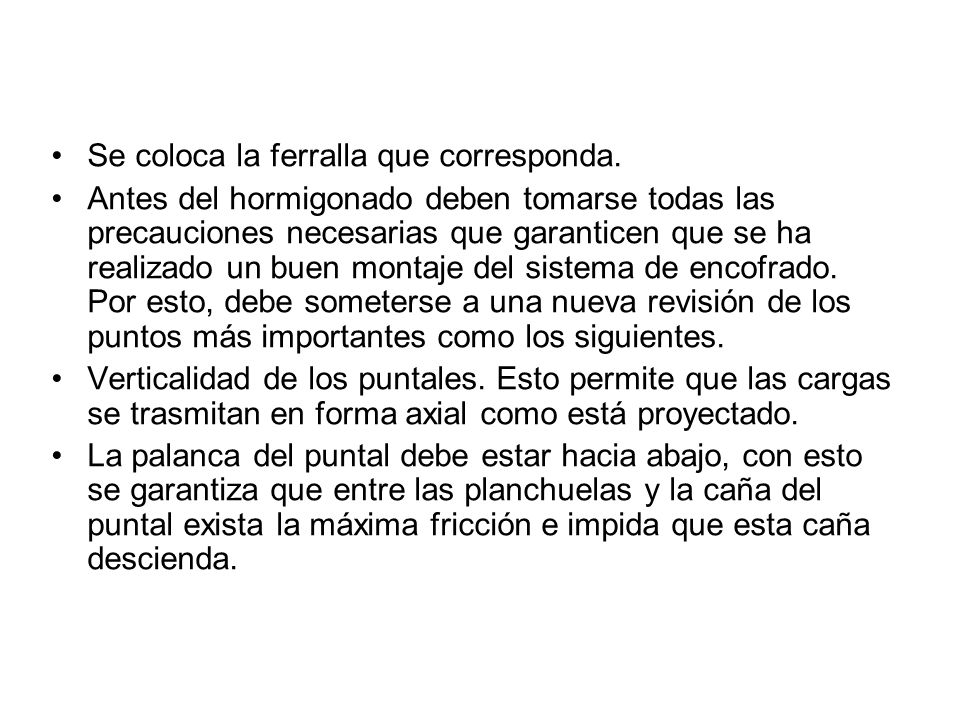

9 Se coloca la ferralla que corresponda.
Antes del hormigonado deben tomarse todas las precauciones necesarias que garanticen que se ha realizado un buen montaje del sistema de encofrado. Por esto, debe someterse a una nueva revisión de los puntos más importantes como los siguientes. Verticalidad de los puntales. Esto permite que las cargas se trasmitan en forma axial como está proyectado. La palanca del puntal debe estar hacia abajo, con esto se garantiza que entre las planchuelas y la caña del puntal exista la máxima fricción e impida que esta caña descienda.

10 Aspectos a tener en cuenta:
Arriostramiento del encofrado a los pilares. Reforzamiento del apuntalamiento en áreas macizadas. Comenzar el hormigonado por la parte de los ábacos centrales. Aspectos a tener en cuenta: Antes del vertido de hormigón, comprobar que el encofrado esté limpio, estanco y nivelado. Colocacion de los separadores de las armaduras. Las juntas de construcción se posicionan al ¼ L, aproximadamente. Cuando se efectúan taladros, cuidar que no sean mayores a 10 cm. procurando que no atraviesen ningún nervio. En el caso en que los moldes son permanentes, se elegirán imputrescibles e incombustibles; se cuidará que no presenten fisuras, roturas ni alabeos. En el caso de emplear moldes recuperables, se tendrá especial cuidado en el desmontaje para evitar que se dañen los nervios del forjado.

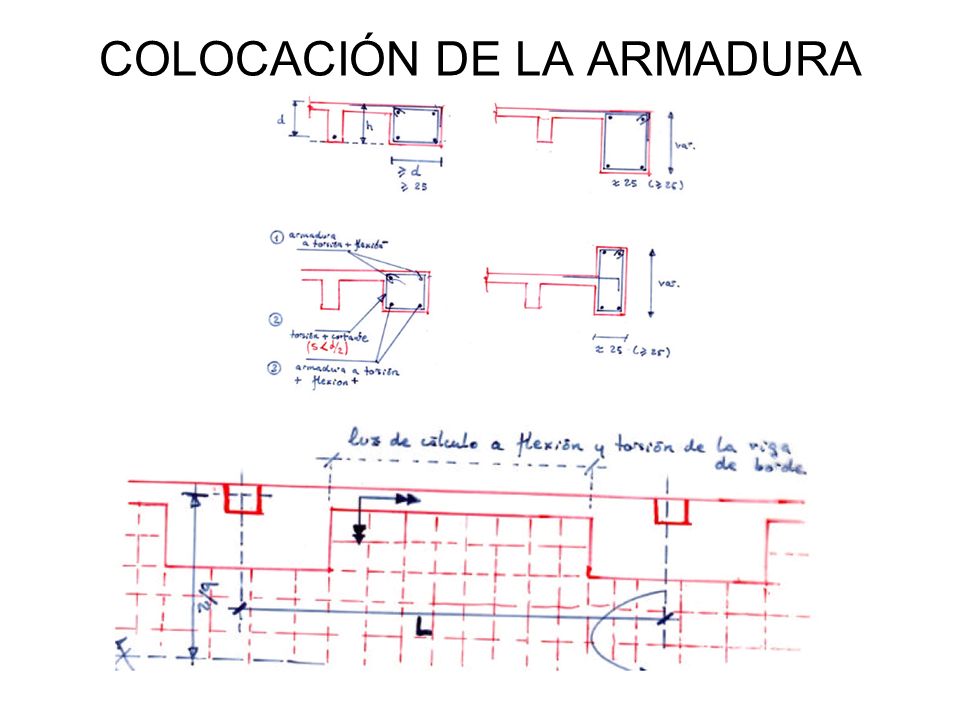

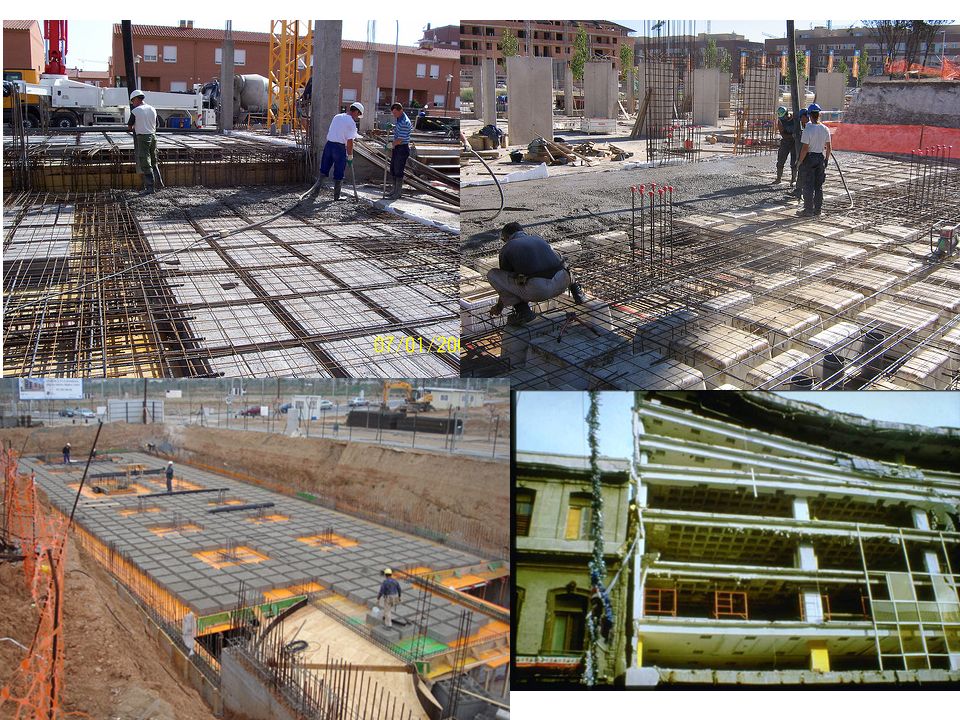

11 COLOCACIÓN DE LA ARMADURA

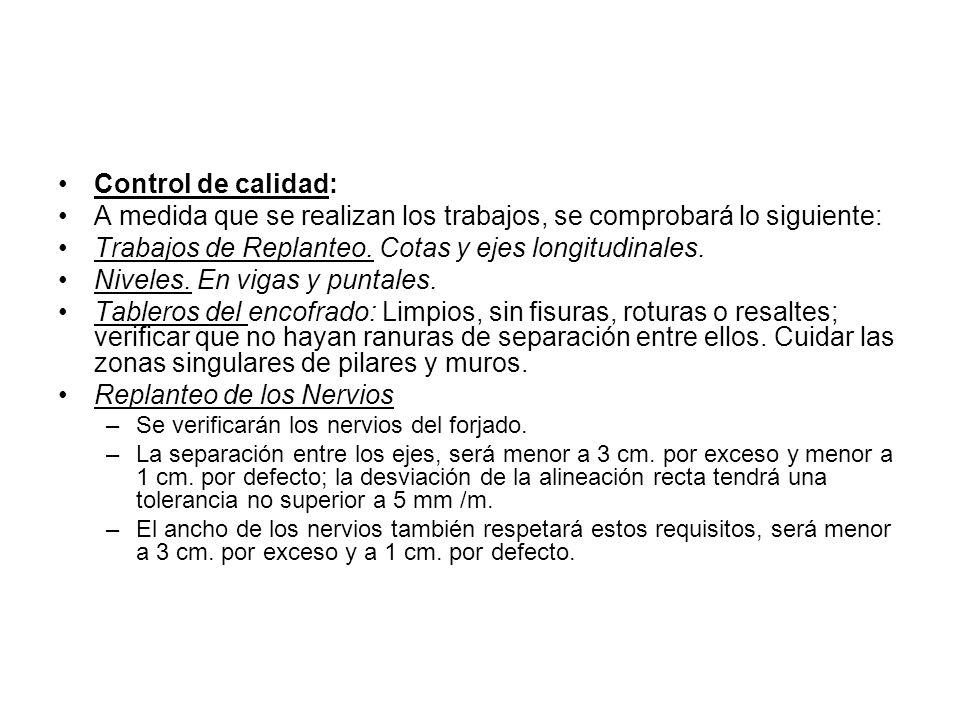

12 A medida que se realizan los trabajos, se comprobará lo siguiente:
Control de calidad: A medida que se realizan los trabajos, se comprobará lo siguiente: Trabajos de Replanteo. Cotas y ejes longitudinales. Niveles. En vigas y puntales. Tableros del encofrado: Limpios, sin fisuras, roturas o resaltes; verificar que no hayan ranuras de separación entre ellos. Cuidar las zonas singulares de pilares y muros. Replanteo de los Nervios Se verificarán los nervios del forjado. La separación entre los ejes, será menor a 3 cm. por exceso y menor a 1 cm. por defecto; la desviación de la alineación recta tendrá una tolerancia no superior a 5 mm /m. El ancho de los nervios también respetará estos requisitos, será menor a 3 cm. por exceso y a 1 cm. por defecto.

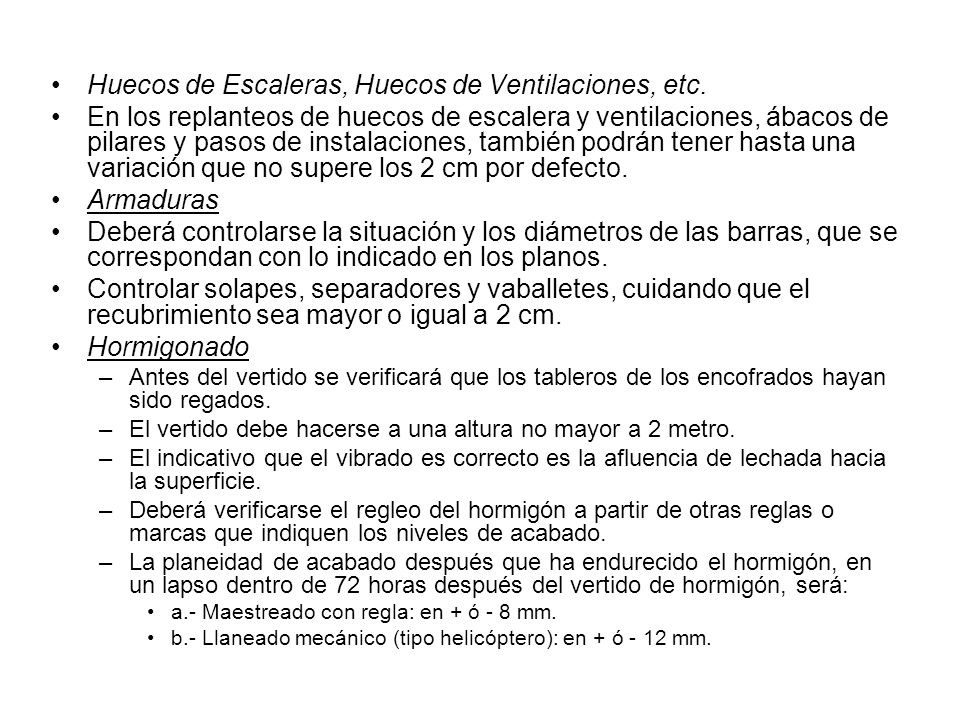

13 Huecos de Escaleras, Huecos de Ventilaciones, etc.
En los replanteos de huecos de escalera y ventilaciones, ábacos de pilares y pasos de instalaciones, también podrán tener hasta una variación que no supere los 2 cm por defecto. Armaduras Deberá controlarse la situación y los diámetros de las barras, que se correspondan con lo indicado en los planos. Controlar solapes, separadores y vaballetes, cuidando que el recubrimiento sea mayor o igual a 2 cm. Hormigonado Antes del vertido se verificará que los tableros de los encofrados hayan sido regados. El vertido debe hacerse a una altura no mayor a 2 metro. El indicativo que el vibrado es correcto es la afluencia de lechada hacia la superficie. Deberá verificarse el regleo del hormigón a partir de otras reglas o marcas que indiquen los niveles de acabado. La planeidad de acabado después que ha endurecido el hormigón, en un lapso dentro de 72 horas después del vertido de hormigón, será: a.- Maestreado con regla: en + ó - 8 mm. b.- Llaneado mecánico (tipo helicóptero): en + ó - 12 mm.
