1 Índice

2

3 CNEA Índice

4

5

6 cnea Comisión nacional de energía atómica C onstituyentes C entro A tómico Índice

7 TiTo 02 U nidad de A ctividad R eactores y C entrales N ucleares Índice

8 R eactor A rgentino 1

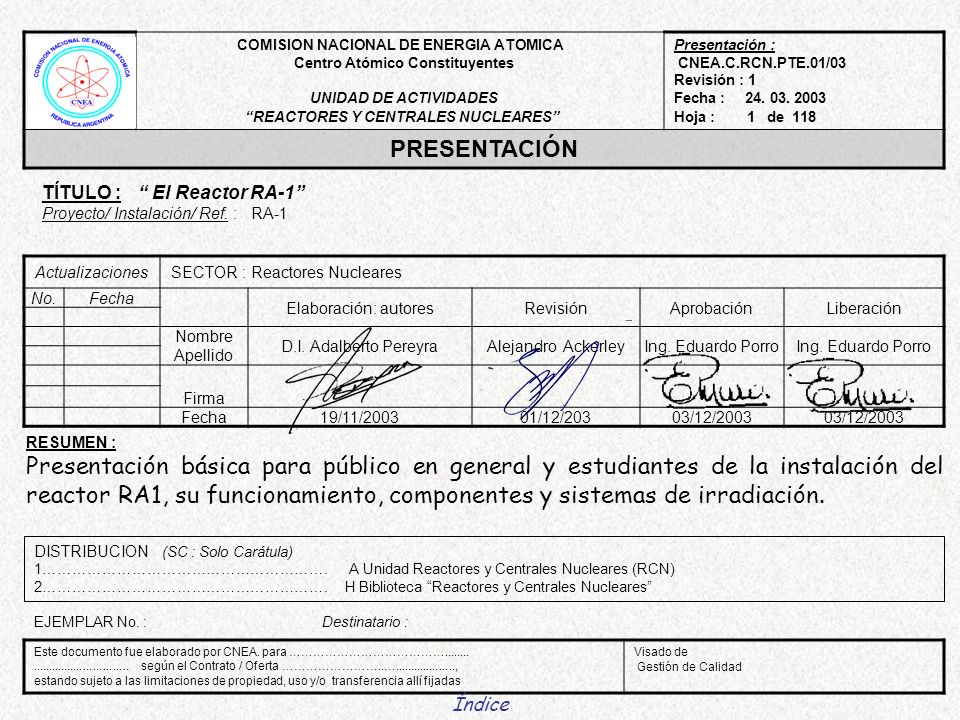

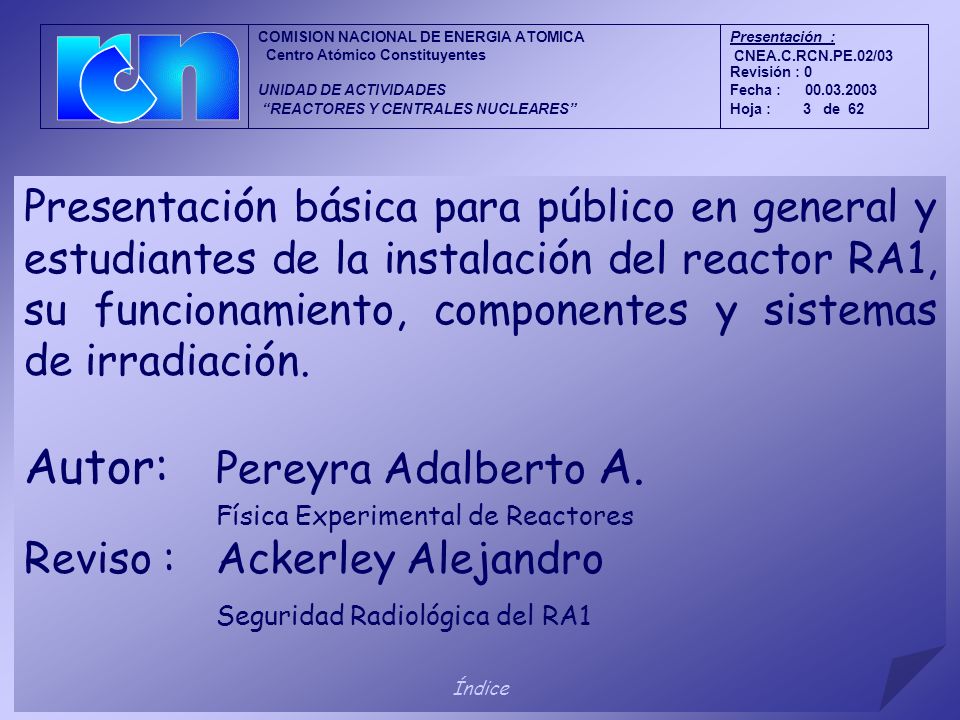

9 RESUMEN : Presentación básica para público en general y estudiantes de la instalación del reactor RA1, su funcionamiento, componentes y sistemas de irradiación. DISTRIBUCION (SC : Solo Carátula) 1…………………………………………………. A Unidad Reactores y Centrales Nucleares (RCN) 2…………………………………………………. H Biblioteca Reactores y Centrales Nucleares EJEMPLAR No. :Destinatario : TÍTULO : El Reactor RA-1 Proyecto/ Instalación/ Ref. : RA-1 COMISION NACIONAL DE ENERGIA ATOMICA Centro Atómico Constituyentes UNIDAD DE ACTIVIDADES REACTORES Y CENTRALES NUCLEARES Presentación : CNEA.C.RCN.PTE.01/03 Revisión : 1 Fecha : Hoja : 1 de 118 PRESENTACIÓN Actualizaciones SECTOR : Reactores Nucleares No.Fecha Elaboración: autoresRevisiónAprobaciónLiberación Nombre Apellido D.I. Adalberto PereyraAlejandro AckerleyIng. Eduardo Porro Firma Fecha19/11/200301/12/20303/12/2003 Este documento fue elaborado por CNEA. para ………………………………… según el Contrato / Oferta ……………………..… , estando sujeto a las limitaciones de propiedad, uso y/o transferencia allí fijadas Visado de Gestión de Calidad Índice

10 Física Experimental de Reactores Presentación básica para público en general y estudiantes de la instalación del reactor RA1, su funcionamiento, componentes y sistemas de irradiación. Autor: Pereyra Adalberto A. Física Experimental de Reactores Reviso :Ackerley Alejandro Seguridad Radiológica del RA1 Índice Presentación : CNEA.C.RCN.PE.02/03 Revisión : 0 Fecha : Hoja : 3 de 62 COMISION NACIONAL DE ENERGIA ATOMICA Centro Atómico Constituyentes UNIDAD DE ACTIVIDADES REACTORES Y CENTRALES NUCLEARES

11 cnea Agradezco por su importante colaboración para realizar esta presentación a: Ing. Roberto Pereira Ing. Hugo Scolari Carlos Grizutti. Lic. Claudia Barberis Índice

12 Bienvenidos A continuación les ofrecemos un recorrido por la instalación Índice

13 El ¿Qué es? Índice

14 Elemento combustible Componentes Reseña histórica Sistemas de control Sistema de refrigeración Producción del reactor Seguridad radiológica Otros reactores de cnea Columna térmica Canales de irradiación cnea Índice Seleccione el tema de su interés y clicquee sobre el botón para abrir la página o simplemente clicquee para avanzar. Cliquee. índice para regresar aquí Retrocede una pagina Avanza una página Para salir Esc

15 Reseña histórica Índice cnea

16 Vista aérea ( tomada desde el tanque de Gas del Estado) del Centro Atómico Constituyentes de la Comisión Nacional de Energía Atómica. Índice cnea El recuadro muestra el edificio del reactor Está a cargo y es operado por la Unidad de Reactores y Centrales Nucleares.

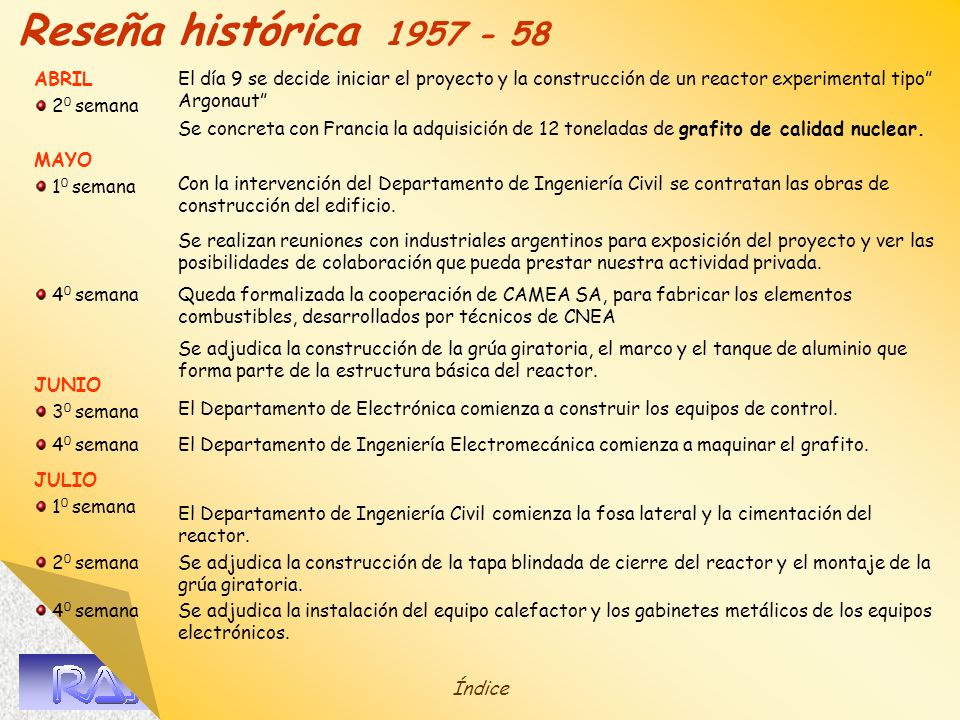

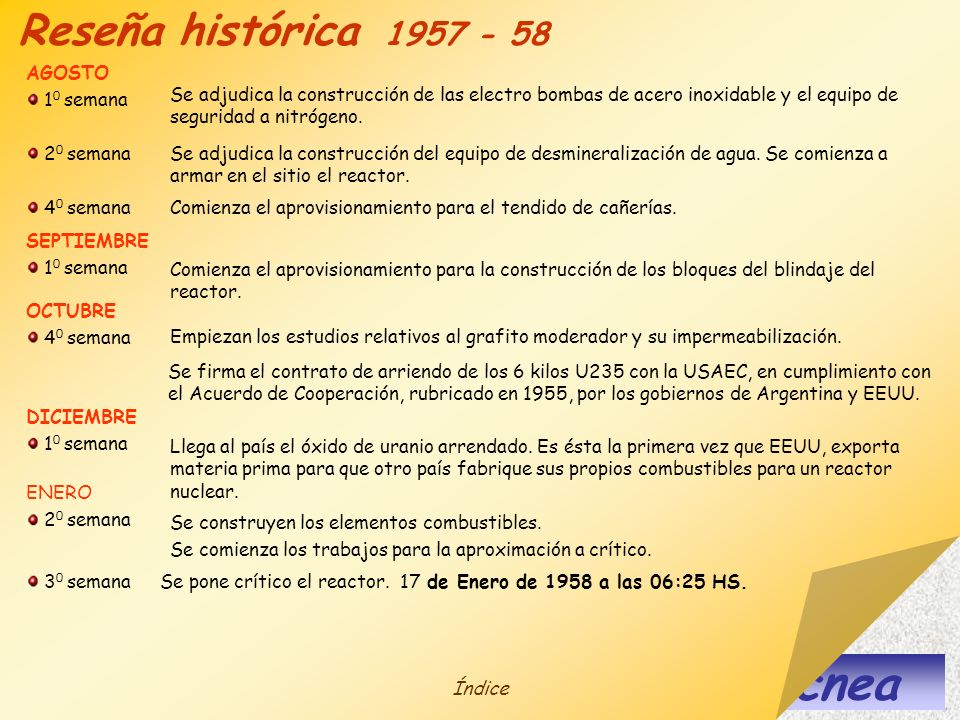

17 cnea Reseña histórica Se adjudica la construcción de la tapa blindada de cierre del reactor y el montaje de la grúa giratoria. 2 0 semana Se concreta con Francia la adquisición de 12 toneladas de grafito de calidad nuclear. El Departamento de Ingeniería Civil comienza la fosa lateral y la cimentación del reactor. JULIO 1 0 semana El Departamento de Ingeniería Electromecánica comienza a maquinar el grafito. 4 0 semana JUNIO 3 0 semana 4 0 semana Se realizan reuniones con industriales argentinos para exposición del proyecto y ver las posibilidades de colaboración que pueda prestar nuestra actividad privada. Con la intervención del Departamento de Ingeniería Civil se contratan las obras de construcción del edificio. MAYO 1 0 semana El día 9 se decide iniciar el proyecto y la construcción de un reactor experimental tipo Argonaut ABRIL 2 0 semana Se adjudica la instalación del equipo calefactor y los gabinetes metálicos de los equipos electrónicos. 4 0 semana Queda formalizada la cooperación de CAMEA SA, para fabricar los elementos combustibles, desarrollados por técnicos de CNEA El Departamento de Electrónica comienza a construir los equipos de control. Se adjudica la construcción de la grúa giratoria, el marco y el tanque de aluminio que forma parte de la estructura básica del reactor. Índice

18 cnea Reseña histórica Se firma el contrato de arriendo de los 6 kilos U235 con la USAEC, en cumplimiento con el Acuerdo de Cooperación, rubricado en 1955, por los gobiernos de Argentina y EEUU. Llega al país el óxido de uranio arrendado. Es ésta la primera vez que EEUU, exporta materia prima para que otro país fabrique sus propios combustibles para un reactor nuclear. Se pone crítico el reactor. 17 de Enero de 1958 a las 06:25 HS. Comienza el aprovisionamiento para la construcción de los bloques del blindaje del reactor. Empiezan los estudios relativos al grafito moderador y su impermeabilización. Comienza el aprovisionamiento para el tendido de cañerías. Se adjudica la construcción del equipo de desmineralización de agua. Se comienza a armar en el sitio el reactor. Se adjudica la construcción de las electro bombas de acero inoxidable y el equipo de seguridad a nitrógeno. DICIEMBRE 1 0 semana Se construyen los elementos combustibles. Se comienza los trabajos para la aproximación a crítico. 3 0 semana OCTUBRE 4 0 semana AGOSTO 1 0 semana ENERO 2 0 semana SEPTIEMBRE 1 0 semana 2 0 semana Índice

19 Reseña histórica 1958 Gráfico de la primer puesta a crítico cnea Índice

20 Elemento combustible Índice cnea

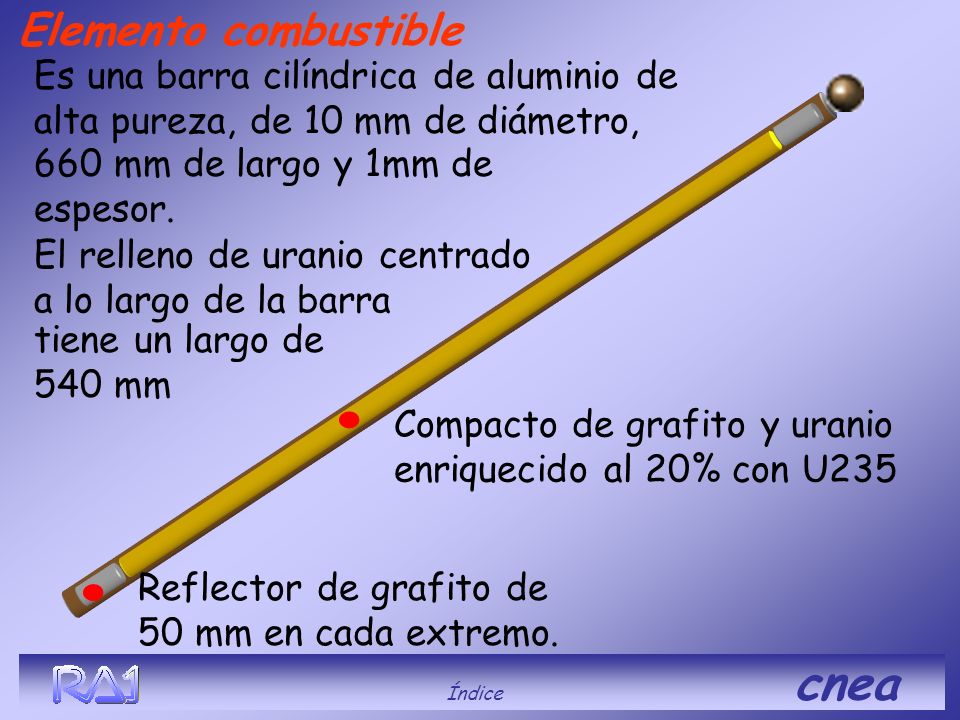

21 Compacto de grafito y uranio enriquecido al 20% con U235 Elemento combustible. Reflector de grafito de 50 mm en cada extremo. Es una barra cilíndrica de aluminio de alta pureza, de 10 mm de diámetro, 660 mm de largo y 1mm de espesor. El relleno de uranio centrado a lo largo de la barra tiene un largo de 540 mm. Índice cnea

22 d = 9,7 grafito UO 2 - C e = 1 (Al 2S) Elemento combustible Composición del elemento combustible promedio en gr. Masa de U235Masa de U totalMasa de CarbónMasa de grafito 12,7951,0524,126,75 La composición del aluminio 2S en porcentajes máximos SiFeCuMnMgZnTiAlOtros 0,250,400,05 0,030,0599,050,03 Índice cnea

23 Componentes Índice cnea

24 Componentes Índice cnea Reflector central de grafito 228 Elementos combustibles 4 Placas de control cadmio Blindaje exterior de hormigón Reflector externo grafito Grafito Blindaje de plomo Tanque del reactor con agua 2 detectores BF3 (canal de arranque) 5 cámaras de ionización (canal de marcha)

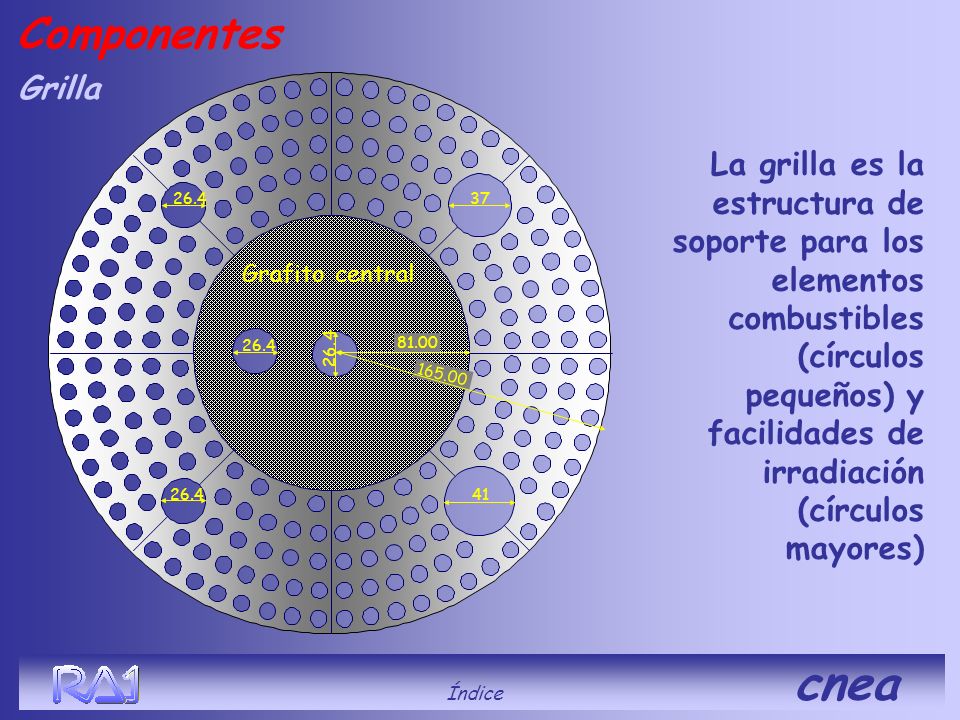

25 La grilla es la estructura de soporte para los elementos combustibles (círculos pequeños) y facilidades de irradiación (círculos mayores)

26 Índice cnea Grilla (detalle) Componentes Orificios para los elementos combustibles d=10 mm Orificios para facilidades de irradiación Orificios para la circulación del refrigerante del núcleo (agua común desmineralizada) d=5 mm

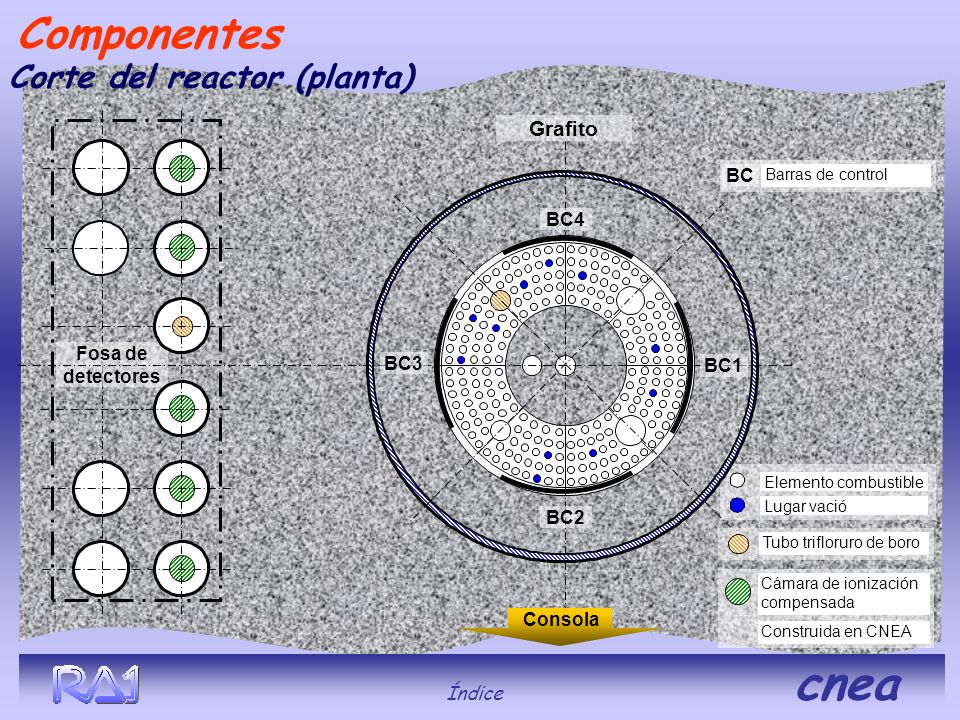

27 Corte del reactor Índice cnea Componentes d d 340 d 367 Blindaje radial de hormigón Blindaje radial de plomo d 507 d 597 d Reflector radial de grafito (ext.) Reflector radial de grafito (int.) Elemento combustible Reflector central de grafito Haz rápido Fuente de neutrones

28

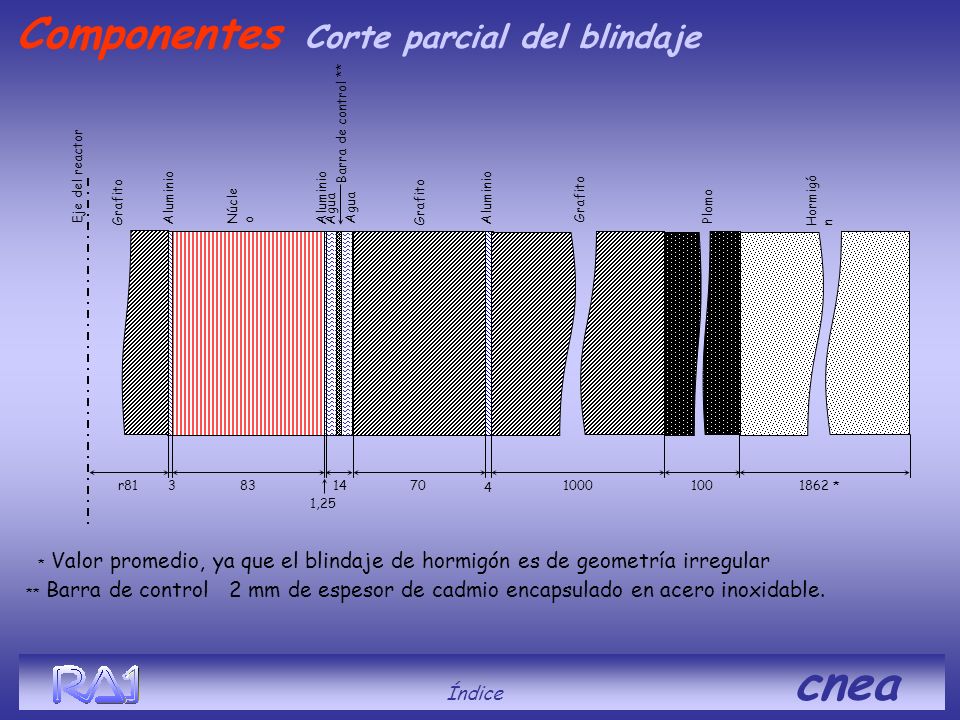

29 Corte parcial del blindaje * Valor promedio, ya que el blindaje de hormigón es de geometría irregular Aluminio Grafito Núcle o Agua r ,25 Aluminio Hormigó n Plomo Grafito * Eje del reactor Agua Barra de control ** ** Barra de control 2 mm de espesor de cadmio encapsulado en acero inoxidable. Índice cnea Componentes

30 Barras de control Elementos combustibles Reflector central Canales de irradiación. Reflector exterior. Varillas de los mecanismos de barras de control Índice cnea Núcleo Componentes Tubo del detector del canal de arranque Núcleo. Orificios de refrigeración

31 Índice cnea Boca de tanque Componentes Canales de irradiación Varillas de los mecanismos de barras de control Contenedor del detector del canal de arranque

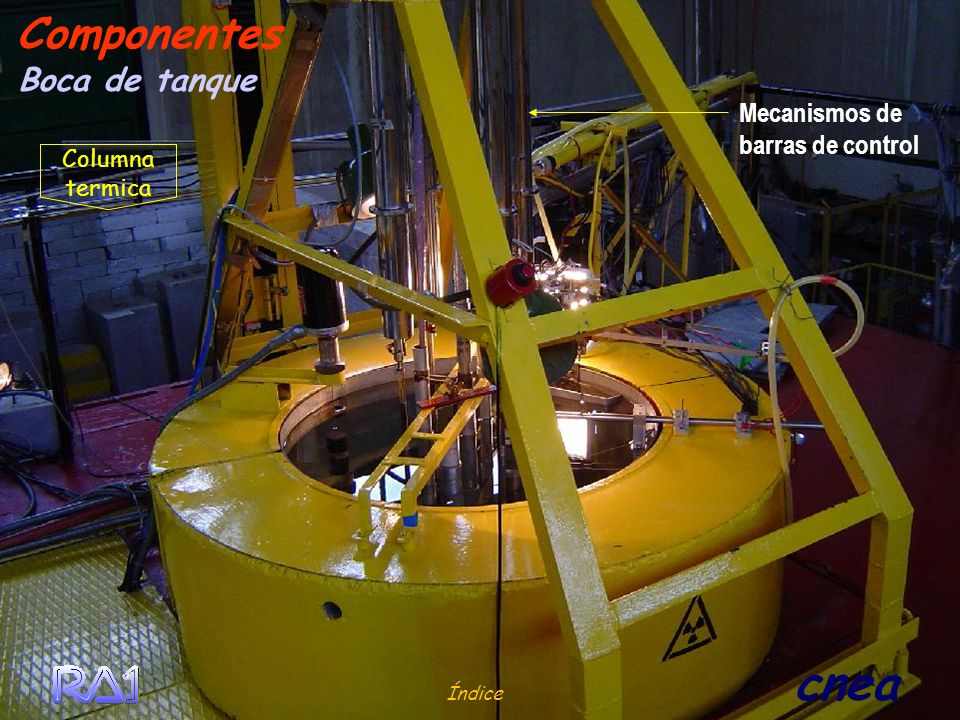

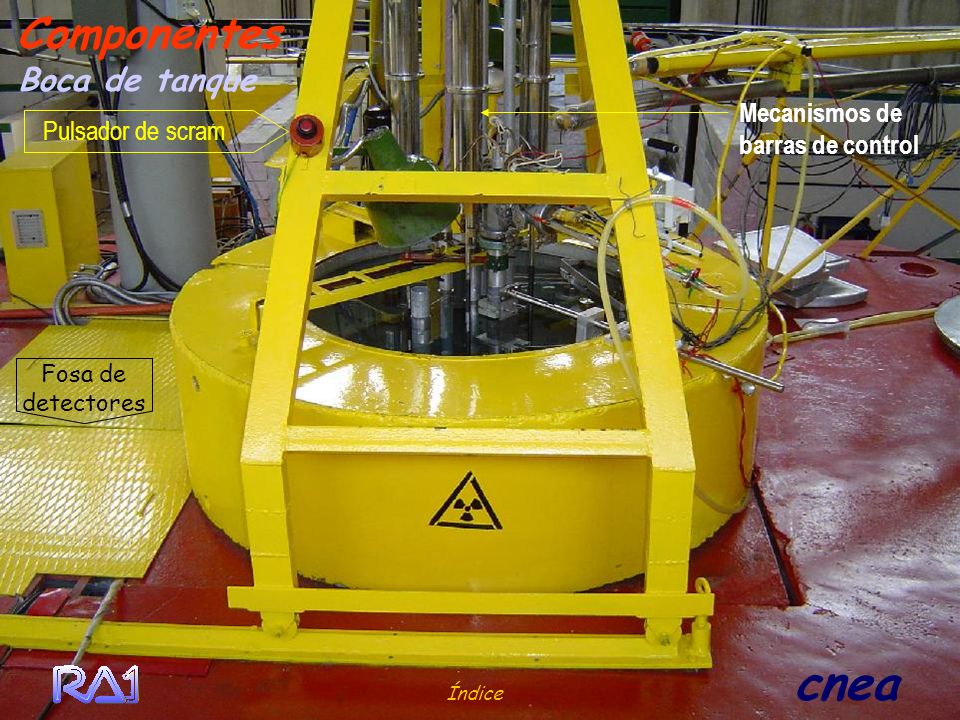

32 Índice cnea Boca de tanque Componentes Mecanismos de barras de control Columna termica

33 Índice cnea Boca de tanque Componentes Fosa de detectores Pulsador de scram Mecanismos de barras de control

34 Boca de tanque Índice cnea Vista de la boca de tanque y mecanismos de barras de control del reactor. Componentes

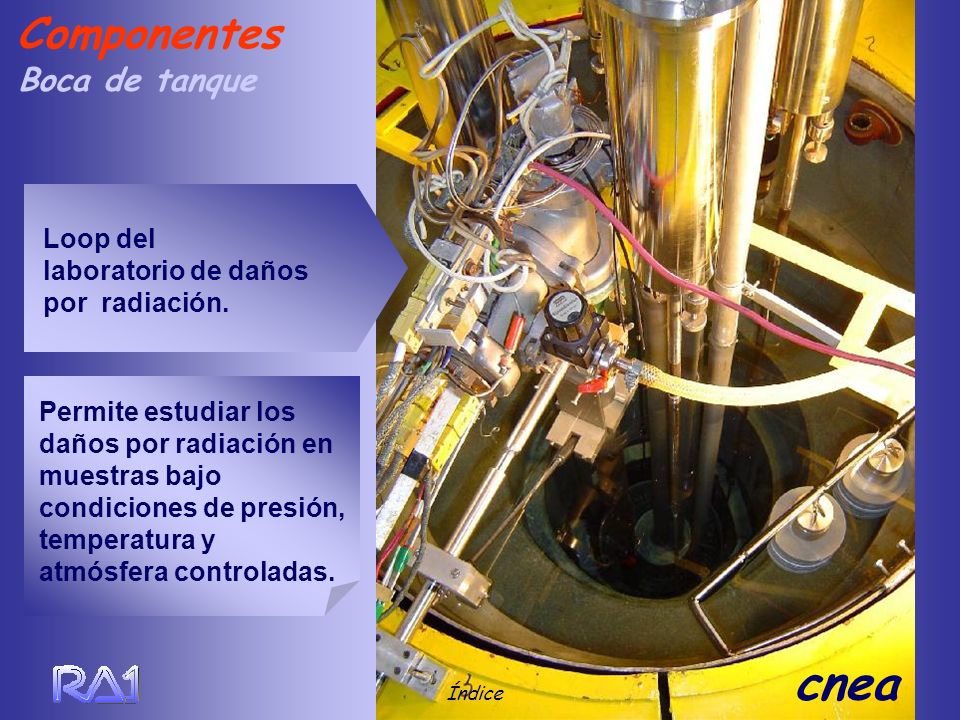

35 Boca de tanque Índice cnea Componentes Loop del laboratorio de daños por radiación.

36 Boca de tanque Índice cnea Componentes Loop del laboratorio de daños por radiación. Permite estudiar los daños por radiación en muestras bajo condiciones de presión, temperatura y atmósfera controladas.

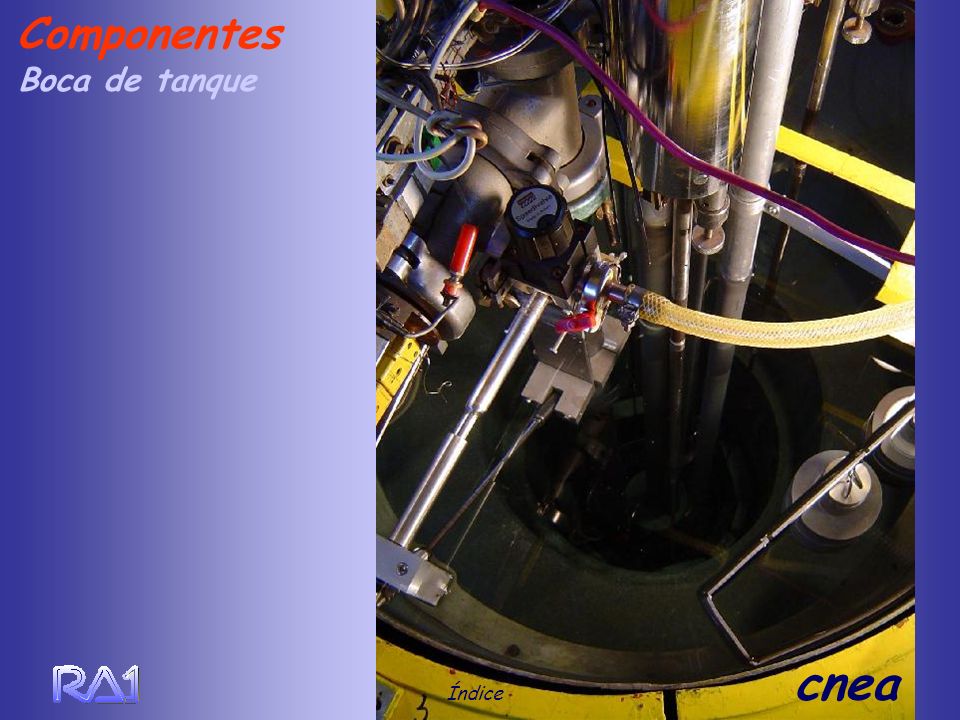

37 Boca de tanque Índice cnea Componentes

38 Índice cnea Boca de tanque Componentes Probetas para el estudio de la corrosión en presencia de radiación

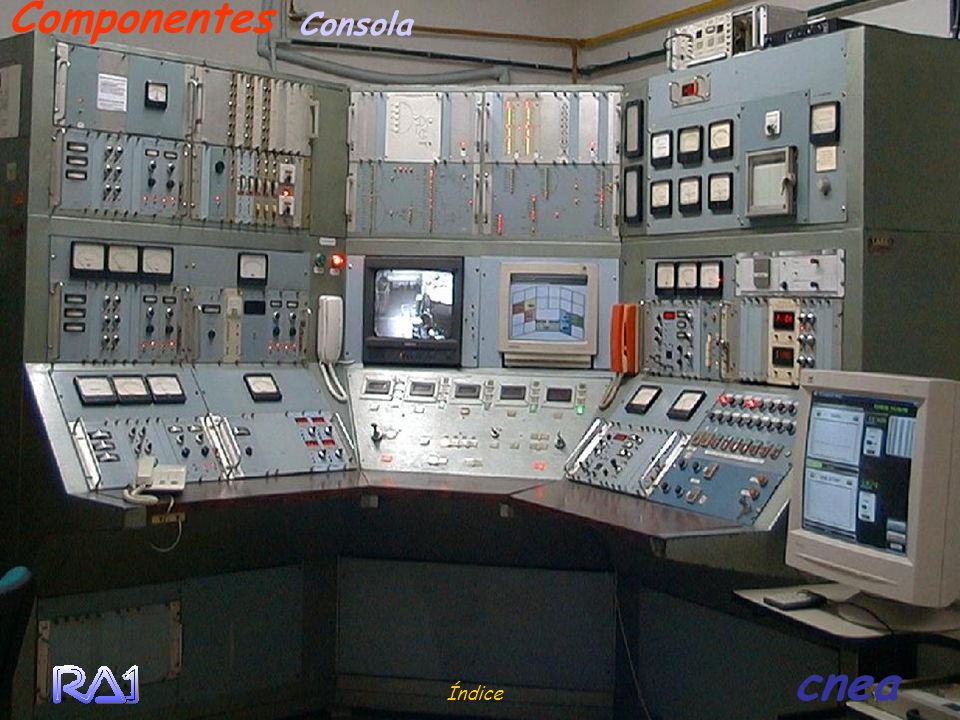

39 Consola Índice cnea Componentes

40 Sistema de control Índice cnea

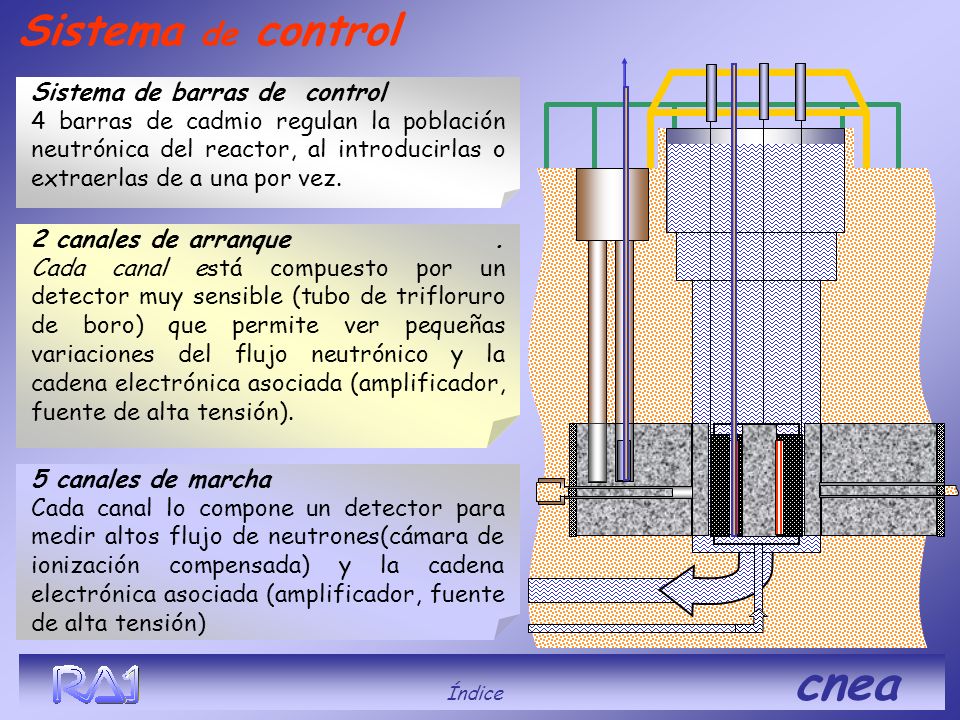

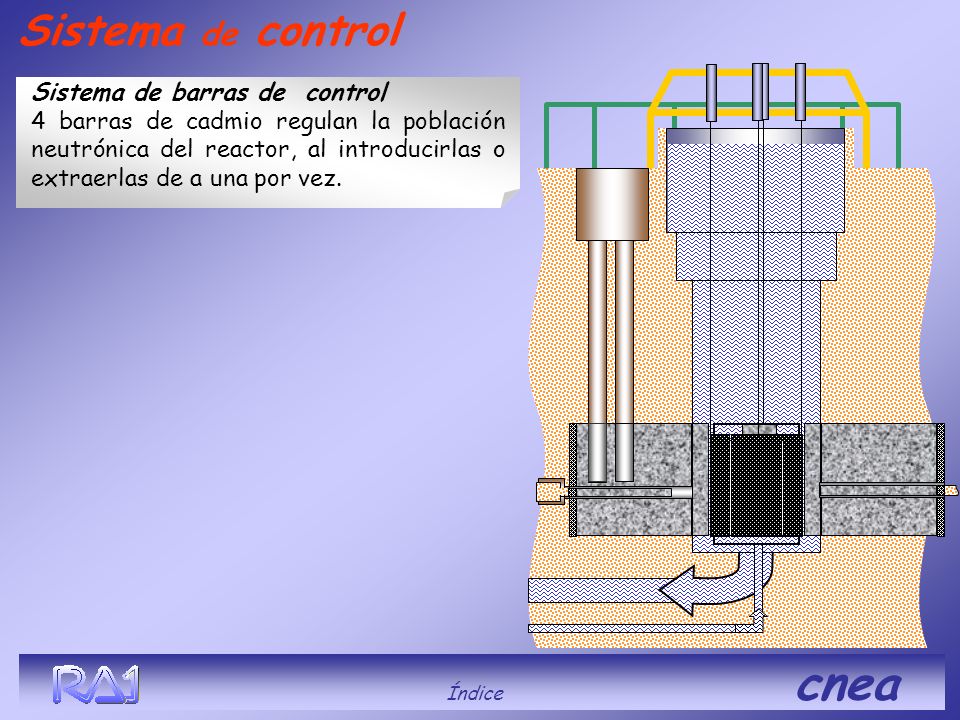

41 Sistema de barras de control 4 barras de cadmio regulan la población neutrónica del reactor, al introducirlas o extraerlas de a una por vez. Índice cnea Sistema de control

42 2 canales de arranque. Cada canal está compuesto por un detector muy sensible (tubo de trifloruro de boro) que permite ver pequeñas variaciones del flujo neutrónico y la cadena electrónica asociada (amplificador, fuente de alta tensión). Sistema de barras de control 4 barras de cadmio regulan la población neutrónica del reactor, al introducirlas o extraerlas de a una por vez. 5 canales de marcha Cada canal lo compone un detector para medir altos flujo de neutrones(cámara de ionización compensada) y la cadena electrónica asociada (amplificador, fuente de alta tensión) Índice cnea Sistema de control

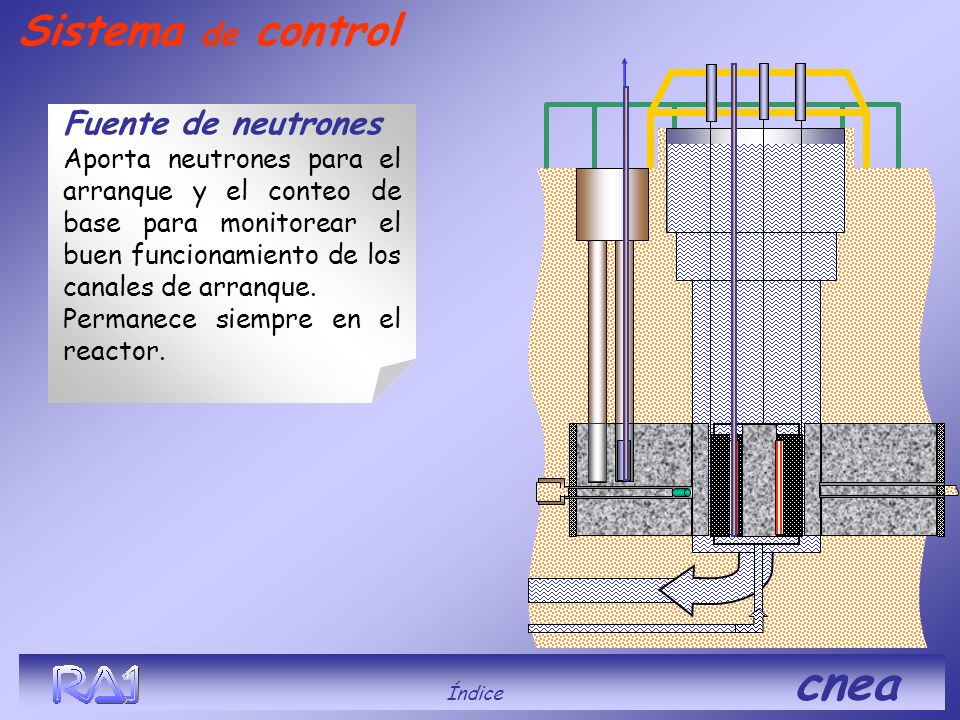

43 Fuente de neutrones Aporta neutrones para el arranque y el conteo de base para monitorear el buen funcionamiento de los canales de arranque. Permanece siempre en el reactor. Índice cnea Sistema de control

44 Índice cnea Fuente de neutrones del reactor Sistema de control Tapas de la fuente de neutrones

45 RecintoConsola Sistema de control Sistema de Barras de control Módulo de la electrónica que controla los mecanismos de extracción de barras. Lectura y comandos desde donde se suben o bajan las barras. Mecanismos de extracción de barras. Electroimán Varilla de sujeción Módulo de la lógica que supervisa la operación y desacopla el electroimán, dejando caer las 4 barras en 0.7seg cuando los valores de lectura salen de los límites predeterminados, deteniendo el reactor. barras de cadmio (absorbedor de neutrones) Módulo de control Fuente de tensión Índice cnea

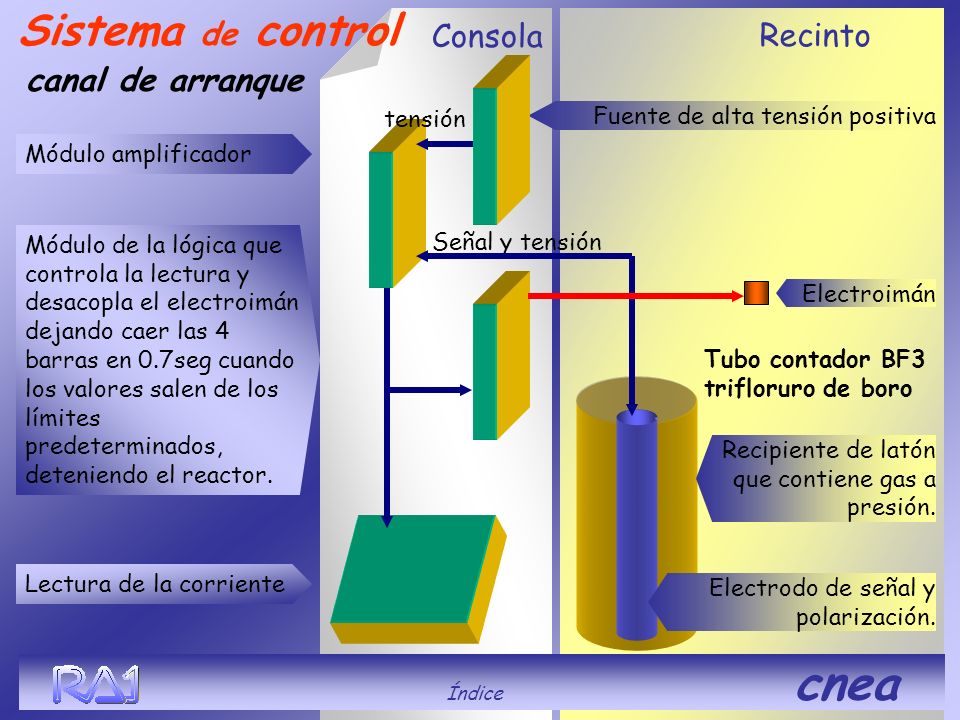

46 Recinto Consola Tubo contador BF3 trifloruro de boro Señal y tensión tensión canal de arranque Sistema de control Módulo amplificador Módulo de la lógica que controla la lectura y desacopla el electroimán dejando caer las 4 barras en 0.7seg cuando los valores salen de los límites predeterminados, deteniendo el reactor. Lectura de la corriente Recipiente de latón que contiene gas a presión. Electroimán Fuente de alta tensión positiva Electrodo de señal y polarización. Índice cnea

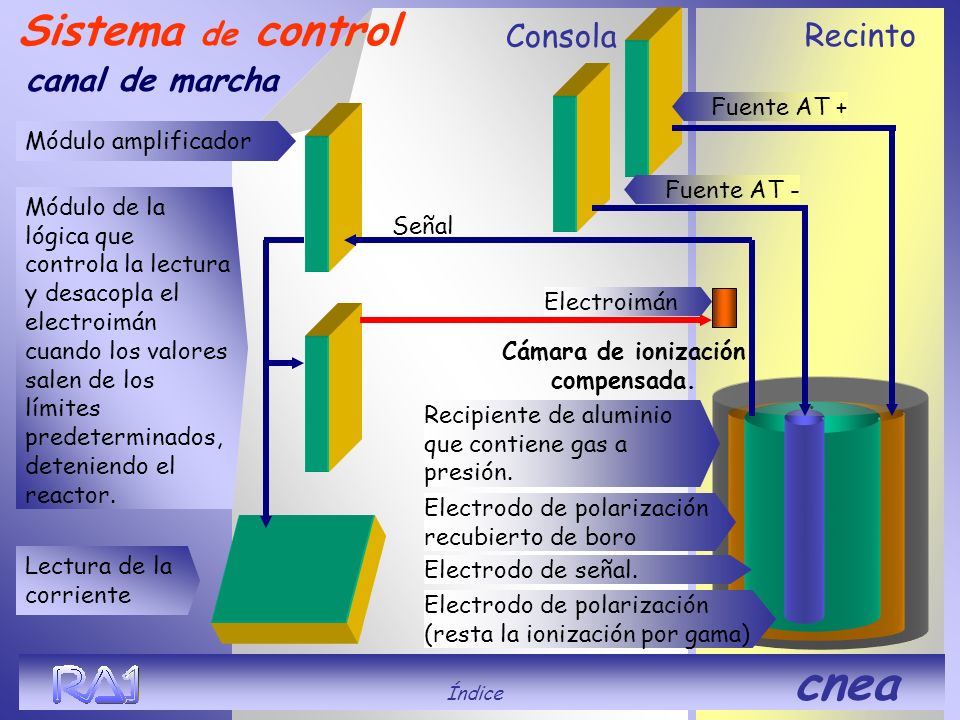

47 Recinto Consola Sistema de control canal de marcha Cámara de ionización compensada. Señal. Recipiente de aluminio que contiene gas a presión. Electrodo de polarización (resta la ionización por gama) Electrodo de señal. Electrodo de polarización recubierto de boro Módulo amplificador Módulo de la lógica que controla la lectura y desacopla el electroimán cuando los valores salen de los límites predeterminados, deteniendo el reactor. Lectura de la corriente Fuente AT + Electroimán Fuente AT - Índice cnea

48 Sistema de control Tubo de trifloruro de boro BF3 Cámara de ionización Una de las primeras cámara de ionización fabricada en CNEA Detectores Índice cnea

49 Sistema de control Una de las cámara de ionización fabricada actualmente en CNEA Detectores Índice cnea

50 Seguridad radiológica Índice cnea

51 Seguridad radiológica Símbolo internacional de radiación

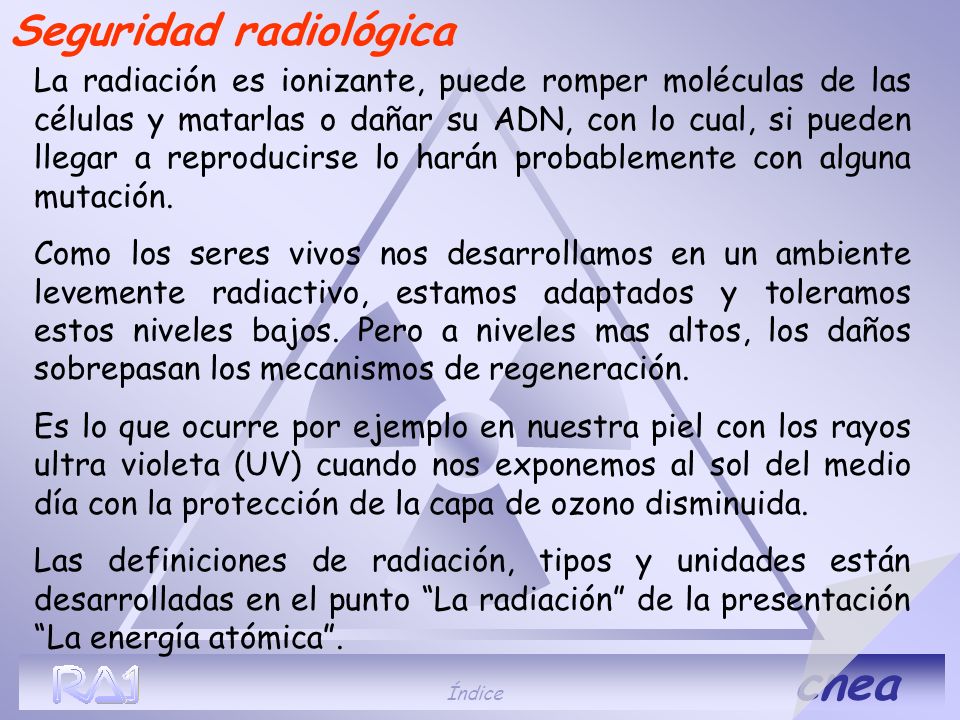

52 Índice cnea La radiación es ionizante, puede romper moléculas de las células y matarlas o dañar su ADN, con lo cual, si pueden llegar a reproducirse lo harán probablemente con alguna mutación. Como los seres vivos nos desarrollamos en un ambiente levemente radiactivo, estamos adaptados y toleramos estos niveles bajos. Pero a niveles mas altos, los daños sobrepasan los mecanismos de regeneración. Es lo que ocurre por ejemplo en nuestra piel con los rayos ultra violeta (UV) cuando nos exponemos al sol del medio día con la protección de la capa de ozono disminuida. Las definiciones de radiación, tipos y unidades están desarrolladas en el punto La radiación de la presentación La energía atómica. Seguridad radiológica

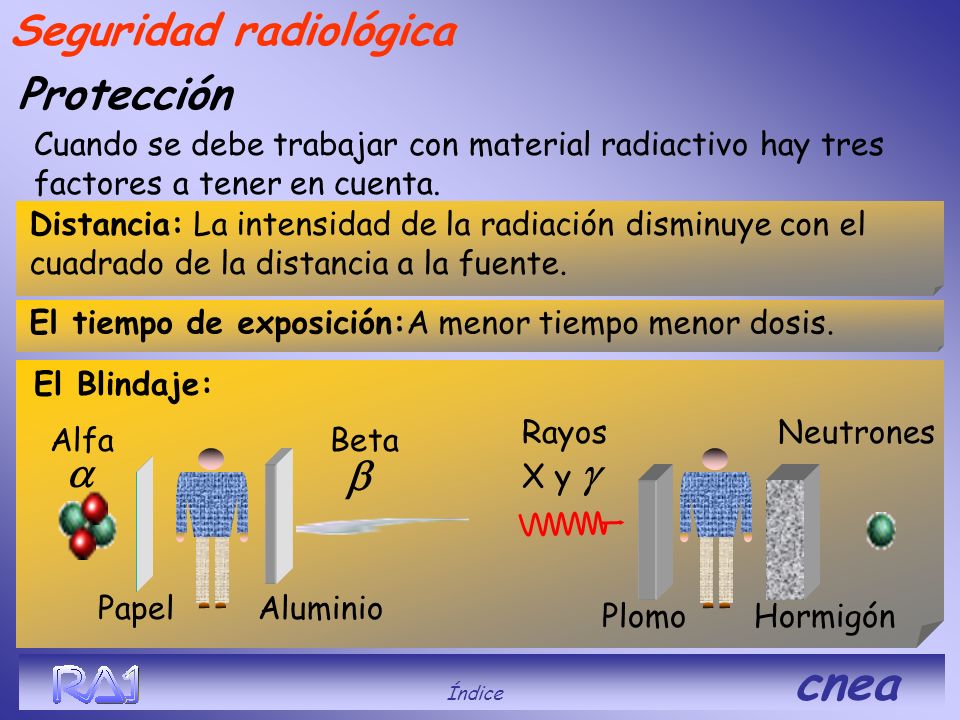

53 Protección Cuando se debe trabajar con material radiactivo hay tres factores a tener en cuenta. El Blindaje: Alfa Papel Beta Neutrones Aluminio PlomoHormigón Rayos X y Distancia: La intensidad de la radiación disminuye con el cuadrado de la distancia a la fuente. El tiempo de exposición:A menor tiempo menor dosis. Seguridad radiológica Índice cnea

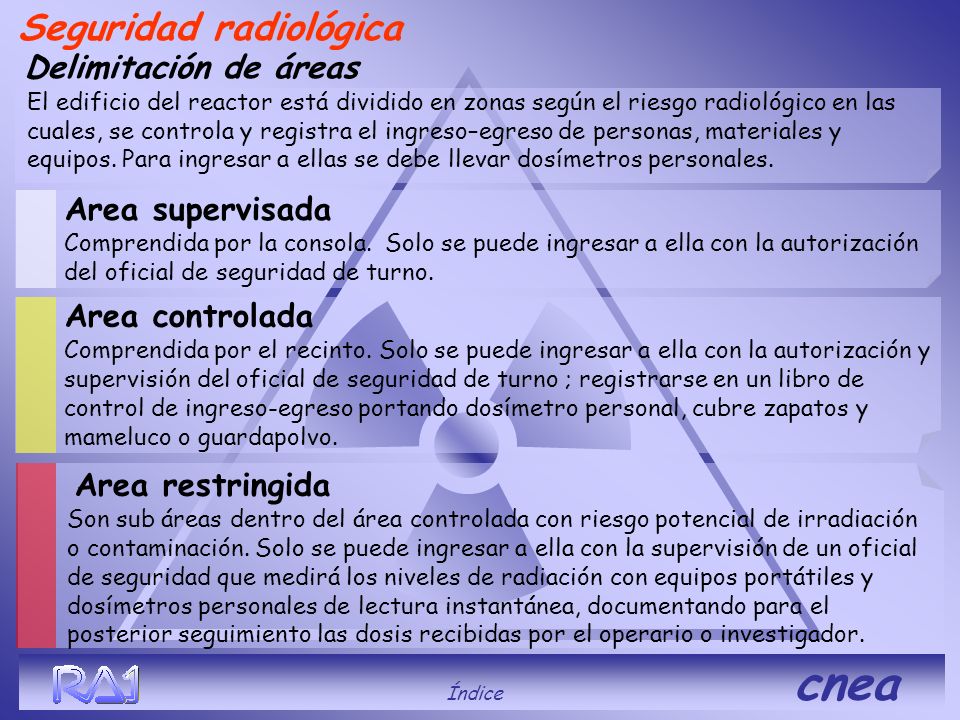

54 El edificio del reactor está dividido en zonas según el riesgo radiológico en las cuales, se controla y registra el ingreso–egreso de personas, materiales y equipos. Para ingresar a ellas se debe llevar dosímetros personales. Seguridad radiológica Delimitación de áreas Area controlada Comprendida por el recinto. Solo se puede ingresar a ella con la autorización y supervisión del oficial de seguridad de turno ; registrarse en un libro de control de ingreso-egreso portando dosímetro personal, cubre zapatos y mameluco o guardapolvo. Area supervisada Comprendida por la consola. Solo se puede ingresar a ella con la autorización del oficial de seguridad de turno. Area restringida Son sub áreas dentro del área controlada con riesgo potencial de irradiación o contaminación. Solo se puede ingresar a ella con la supervisión de un oficial de seguridad que medirá los niveles de radiación con equipos portátiles y dosímetros personales de lectura instantánea, documentando para el posterior seguimiento las dosis recibidas por el operario o investigador. Índice cnea

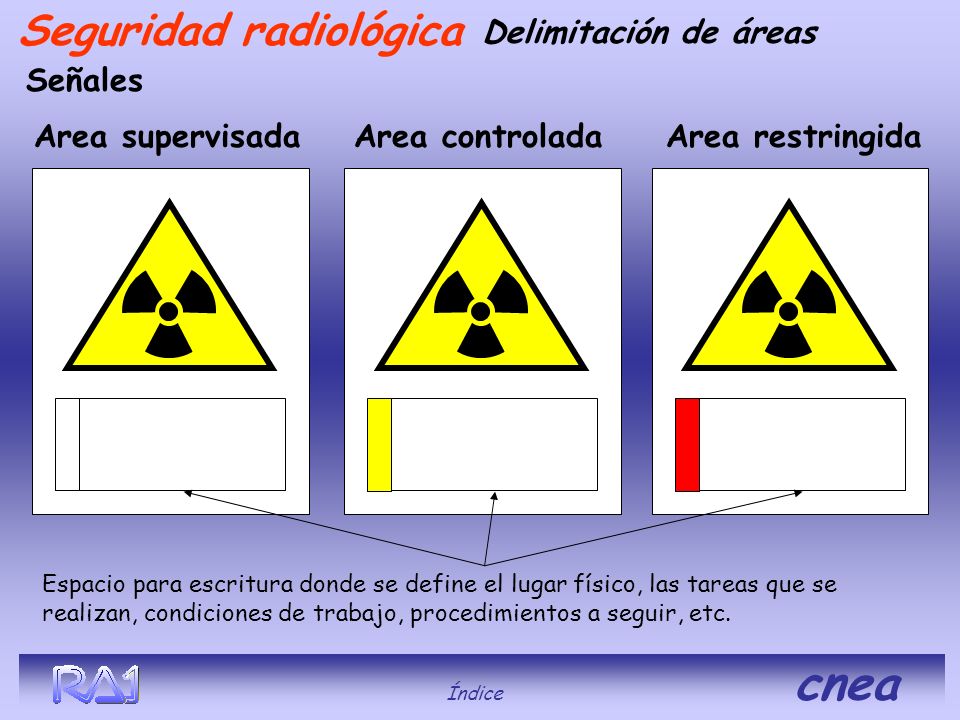

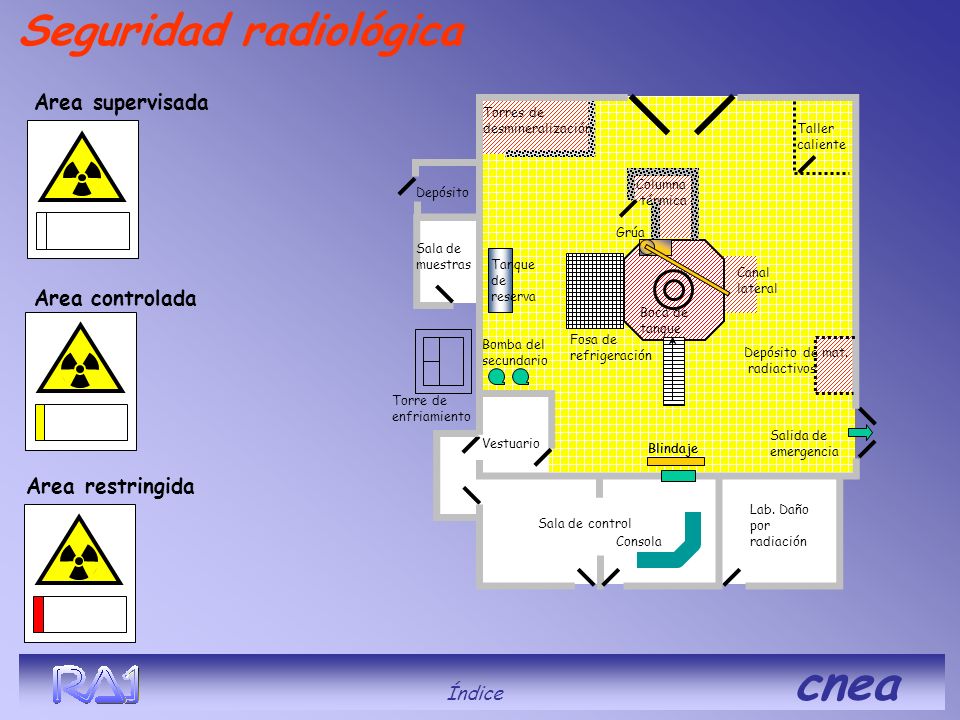

55 Seguridad radiológica Señales Area supervisadaArea restringidaArea controlada Espacio para escritura donde se define el lugar físico, las tareas que se realizan, condiciones de trabajo, procedimientos a seguir, etc. Delimitación de áreas Índice cnea

56 Seguridad radiológica Area supervisada Area restringida Area controlada Blindaje Índice cnea Depósito Taller caliente Blindaje Columna térmica Vestuario Boca de tanque Bomba del secundario Lab. Daño por radiación Sala de control Sala de muestras Torres de desmineralización Canal lateral Depósito de mat. radiactivos Salida de emergencia Fosa de refrigeración Consola Grúa Tanque de reserva Torre de enfriamiento

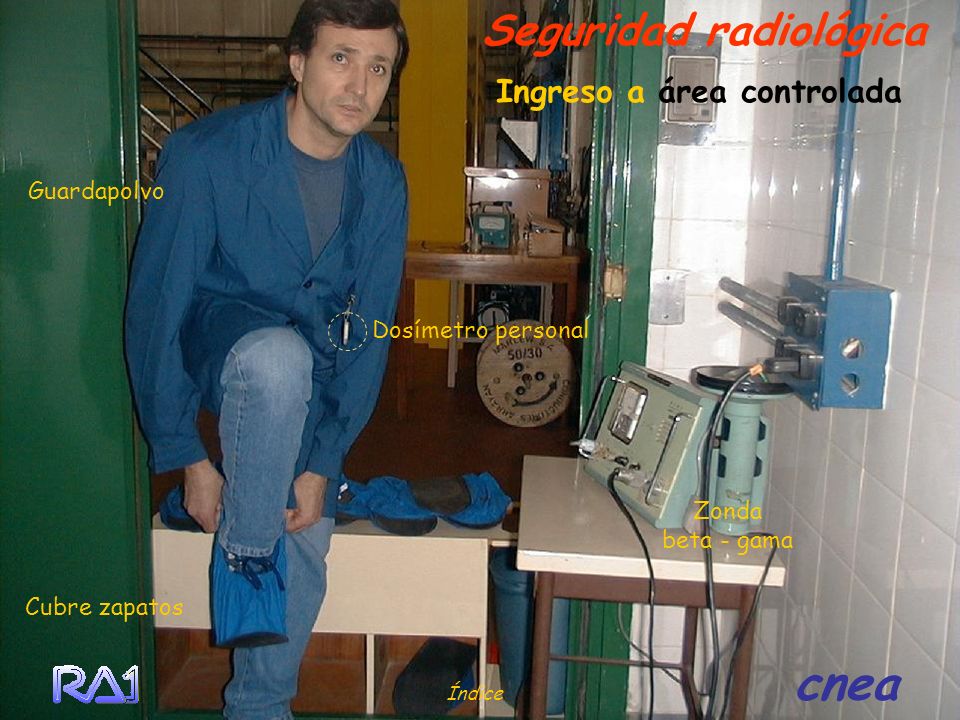

57 Ingreso a área controlada Seguridad radiológica Cubre zapatos Guardapolvo Dosímetro personal Zonda beta - gama Índice cnea

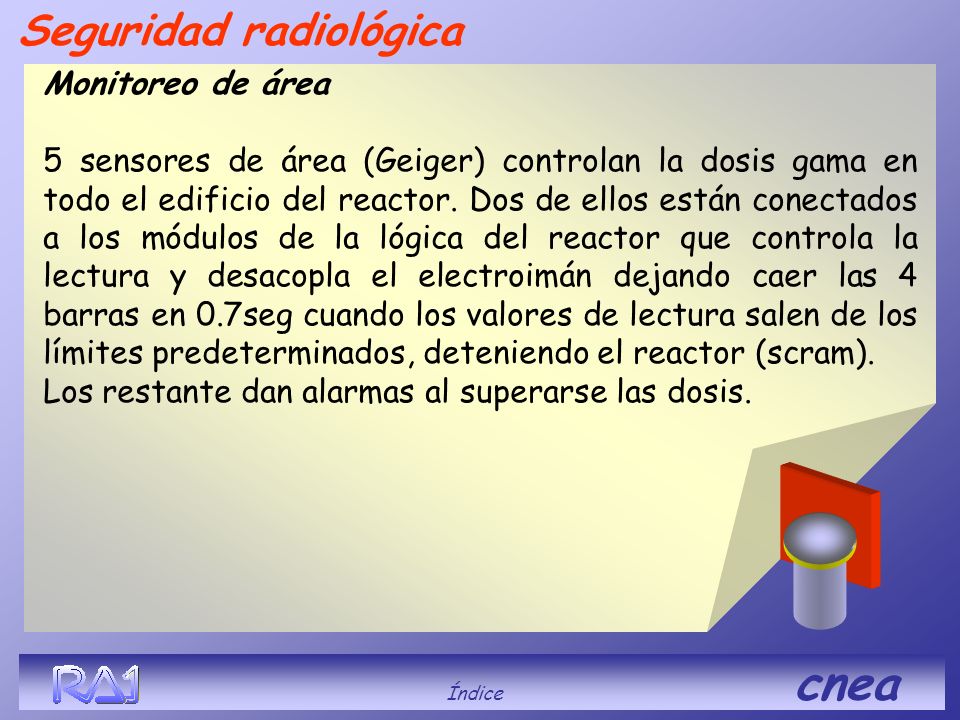

58 Monitoreo de área 5 sensores de área (Geiger) controlan la dosis gama en todo el edificio del reactor. Dos de ellos están conectados a los módulos de la lógica del reactor que controla la lectura y desacopla el electroimán dejando caer las 4 barras en 0.7seg cuando los valores de lectura salen de los límites predeterminados, deteniendo el reactor (scram). Los restante dan alarmas al superarse las dosis. Seguridad radiológica Índice cnea

59 Blindaje Depósito Taller caliente Blindaje Columna térmica Vestuario Boca de tanque Bomba del secundario Lab. Daño por radiación Sala de control Sala de muestras Torres de desmineralización Canal lateral Depósito de mat. radiactivos Salida de emergencia Fosa de refrigeración Consola Grúa Tanque de reserva Torre de enfriamiento Alarma Scram Seguridad radiológica Monitoreo de área Boca de tanque del reactor. Canal lateral Sistema de desmineralización continuo Sala de bombas del primario Consola Índice cnea

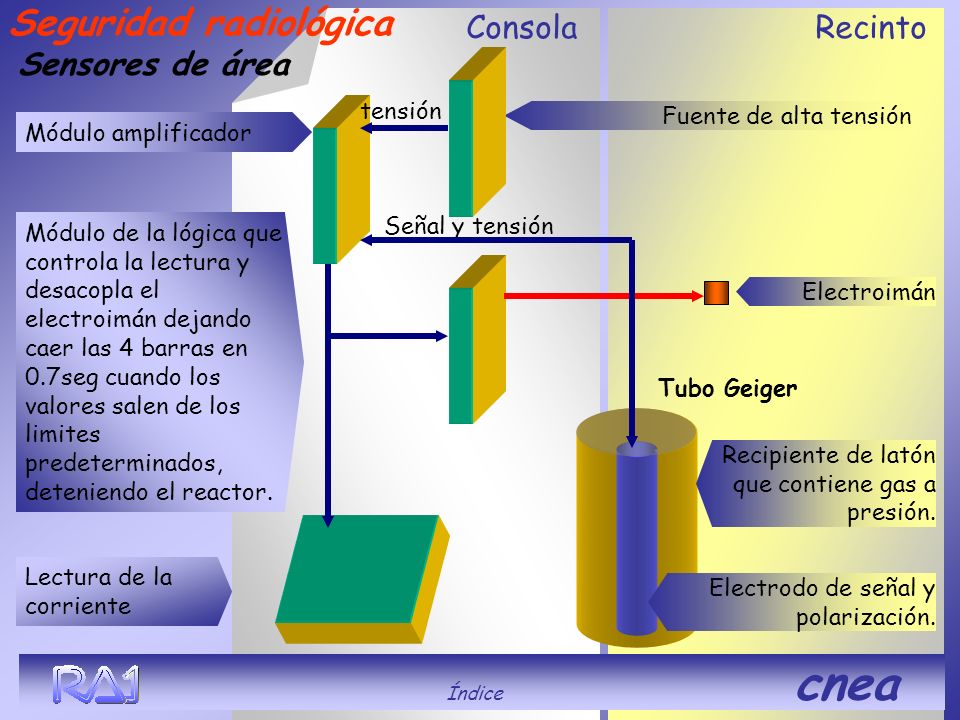

60 ConsolaRecinto Sensores de área Tubo Geiger Señal y tensión tensión Seguridad radiológica Módulo amplificador Módulo de la lógica que controla la lectura y desacopla el electroimán dejando caer las 4 barras en 0.7seg cuando los valores salen de los limites predeterminados, deteniendo el reactor. Lectura de la corriente Recipiente de latón que contiene gas a presión. Electroimán Fuente de alta tensión Electrodo de señal y polarización. Índice cnea

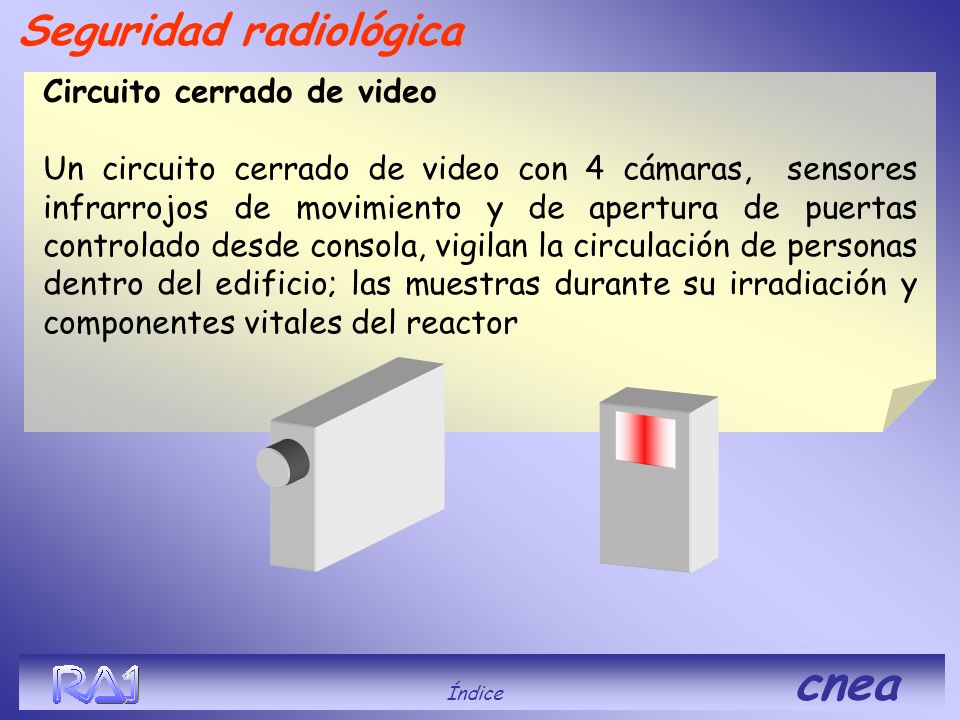

61 Circuito cerrado de video Un circuito cerrado de video con 4 cámaras, sensores infrarrojos de movimiento y de apertura de puertas controlado desde consola, vigilan la circulación de personas dentro del edificio; las muestras durante su irradiación y componentes vitales del reactor Seguridad radiológica Índice cnea

62 Muestreo de aire Placa del sistema multicanal instalada en una PC Muestra de agua del primario Preamplificador. Termo con nitrógeno liquido Turbina portátil Papel de filtro Carbón activado Detector de Germanio litio Ge(Li) Seguridad radiológica Monitoreo radiológico Periódicamente un oficial de radio protección toma muestras del agua del primario y del aire dentro del recinto (haciendo circular aire a través de papel de filtro o de carbón activado, donde quedan retenidas las partículas en suspensión) que luego se miden en un detector de rayos Gama conectado a un sistema multicanal instalado en una PC. Índice cnea

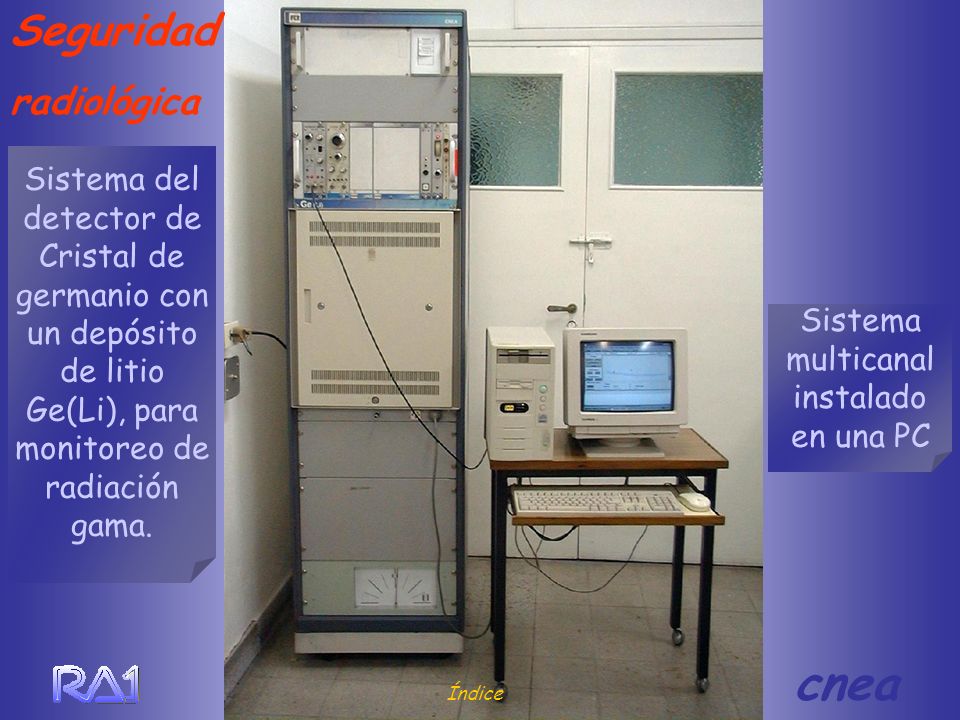

63 Seguridad radiológica Índice cnea Sistema multicanal instalado en una PC Sistema del detector de Cristal de germanio con un depósito de litio Ge(Li), para monitoreo de radiación gama.

64 Seguridad radiológica Índice cnea Módulo de la electrónica asociada al detector Detector Ge(Li)

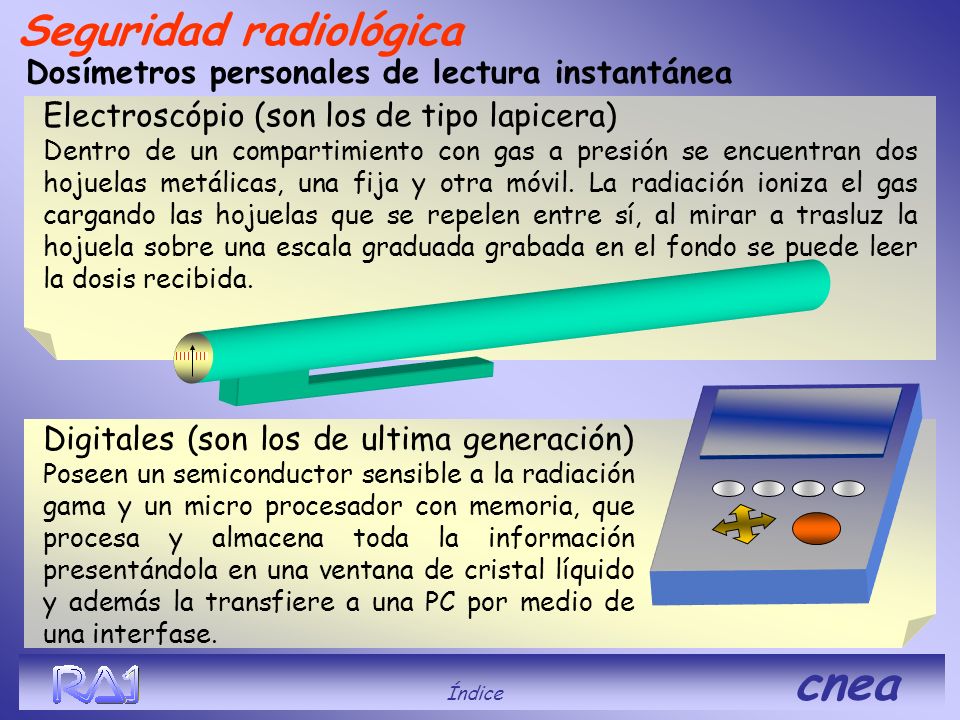

65 Digitales (son los de ultima generación) Poseen un semiconductor sensible a la radiación gama y un micro procesador con memoria, que procesa y almacena toda la información presentándola en una ventana de cristal líquido y además la transfiere a una PC por medio de una interfase. Electroscópio (son los de tipo lapicera) Dentro de un compartimiento con gas a presión se encuentran dos hojuelas metálicas, una fija y otra móvil. La radiación ioniza el gas cargando las hojuelas que se repelen entre sí, al mirar a trasluz la hojuela sobre una escala graduada grabada en el fondo se puede leer la dosis recibida. Dosímetros personales de lectura instantánea Seguridad radiológica Índice cnea

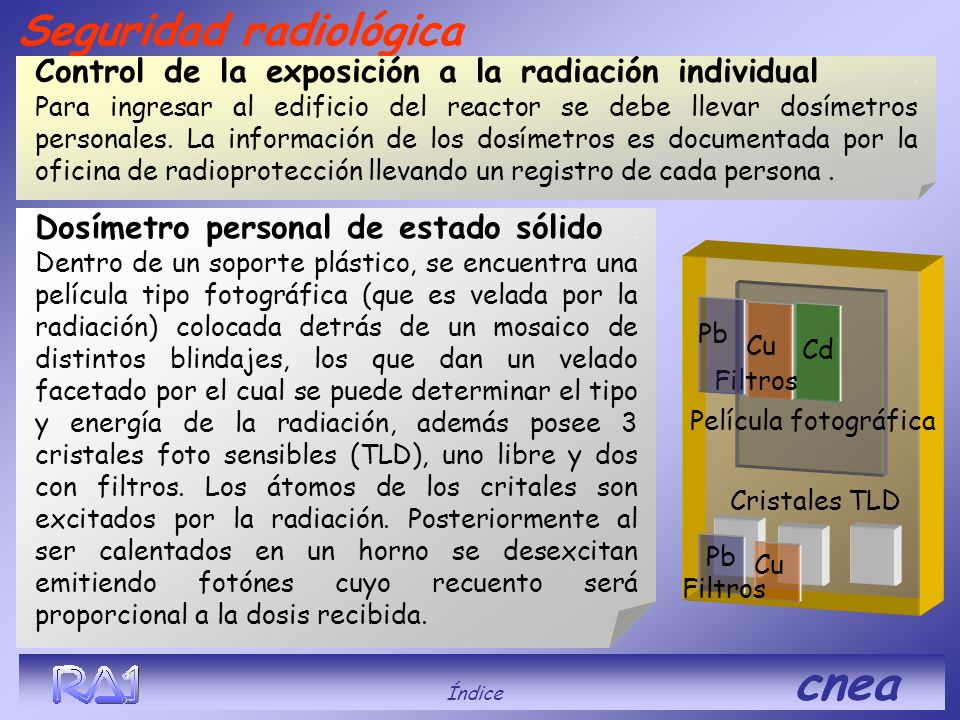

66 Película fotográfica Cristales TLD Pb Cu Seguridad radiológica Dosímetro personal de estado sólido. Dentro de un soporte plástico, se encuentra una película tipo fotográfica (que es velada por la radiación) colocada detrás de un mosaico de distintos blindajes, los que dan un velado facetado por el cual se puede determinar el tipo y energía de la radiación, además posee 3 cristales foto sensibles (TLD), uno libre y dos con filtros. Los átomos de los critales son excitados por la radiación. Posteriormente al ser calentados en un horno se desexcitan emitiendo fotónes cuyo recuento será proporcional a la dosis recibida. Control de la exposición a la radiación individual. Para ingresar al edificio del reactor se debe llevar dosímetros personales. La información de los dosímetros es documentada por la oficina de radioprotección llevando un registro de cada persona. Cu Cd Filtros Pb Filtros Índice cnea

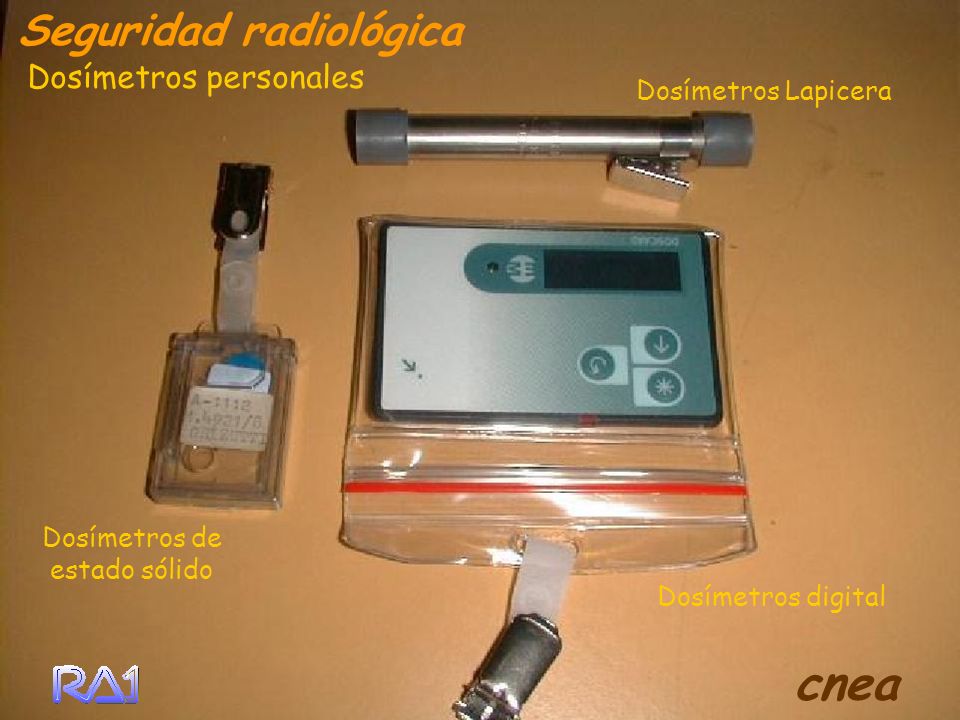

67 Dosímetros Lapicera Seguridad radiológica Dosímetros digital Dosímetros de estado sólido Dosímetros personales cnea

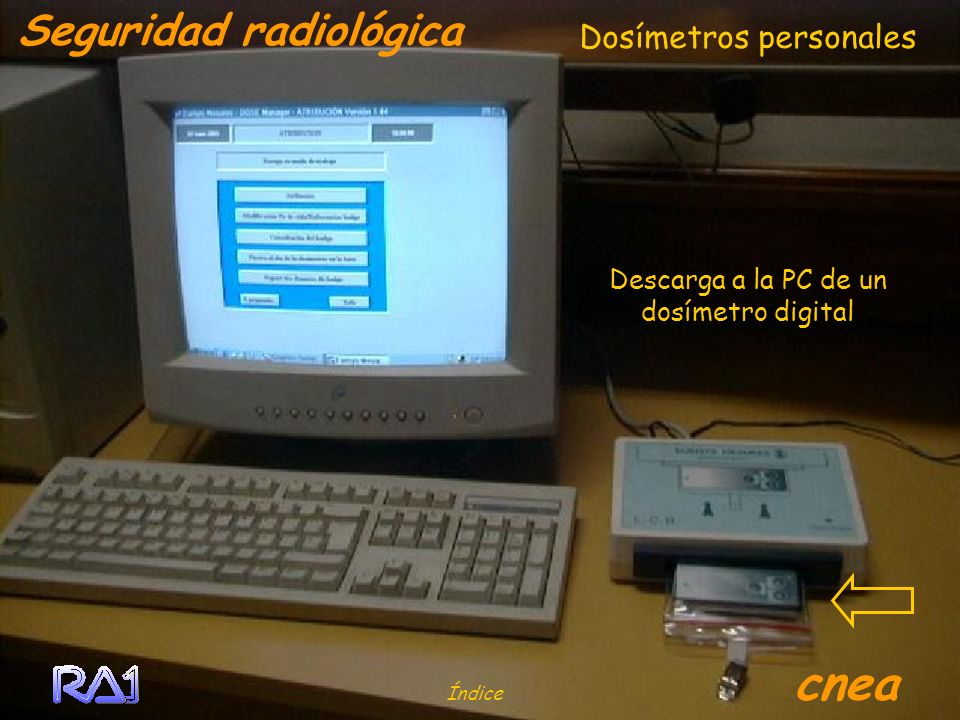

68 Seguridad radiológica Descarga a la PC de un dosímetro digital Dosímetros personales Índice cnea

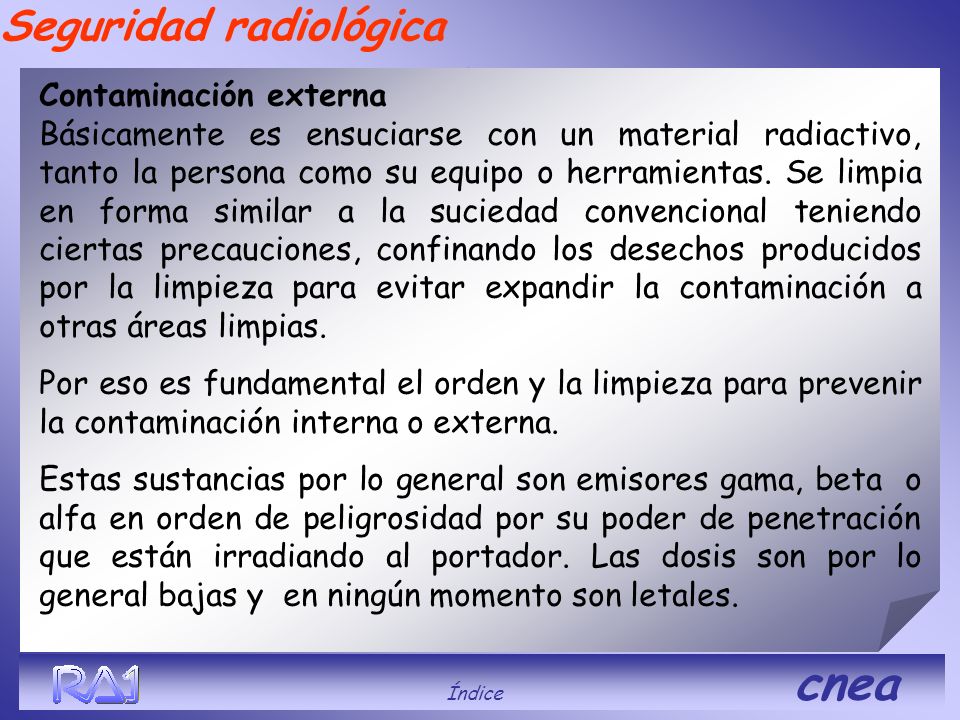

69 Seguridad radiológica Contaminación externa Básicamente es ensuciarse con un material radiactivo, tanto la persona como su equipo o herramientas. Se limpia en forma similar a la suciedad convencional teniendo ciertas precauciones, confinando los desechos producidos por la limpieza para evitar expandir la contaminación a otras áreas limpias. Por eso es fundamental el orden y la limpieza para prevenir la contaminación interna o externa. Estas sustancias por lo general son emisores gama, beta o alfa en orden de peligrosidad por su poder de penetración que están irradiando al portador. Las dosis son por lo general bajas y en ningún momento son letales. Índice cnea

70 Control de la contaminación externa A la salida de la zona controlada, cada persona, herramienta, equipo y todo material es medido con distintos sensores por el oficial de seguridad para garantizar su egreso libre de contaminantes. Si se trata de muestras irradiadas, el oficial de seguridad verificará que salga debidamente acondicionada para evitar contaminar o irradiar a terceros fuera del reactor. Sonda alfa - beta Detector (Geiger) de gama Seguridad radiológica Índice cnea

71 Seguridad radiológica Detectores portátiles Sonda alfa - beta Detector de gama (Geiger) Detector de gama (digital) Detector de neutrones Índice cnea

72 Seguridad radiológica Contaminación interna La sustancia es ingerida, inhalada, absorbida por piel o ingresa por una lesión. Se irradia desde adentro. Estas sustancias por lo general son emisores alfa, beta o gama en orden de peligrosidad por su poder de Ionización y se acumulan en determinados órganos. El daño depende de la vida media del contaminante, del metabolismo y estado del órgano afectado que determina la velocidad de eliminación. Con medicación adecuada se ayuda a acelerar su eliminación. Fósforo en pelo, uranio en riñón, Plutonio en huesos, iodo en tiroides. Ante riesgo de contaminación con iodo 131 (I131) se le da a la persona iodo estable (no radioactivo) para saturar las tiroides y evitar la absorción del I131. Índice cnea

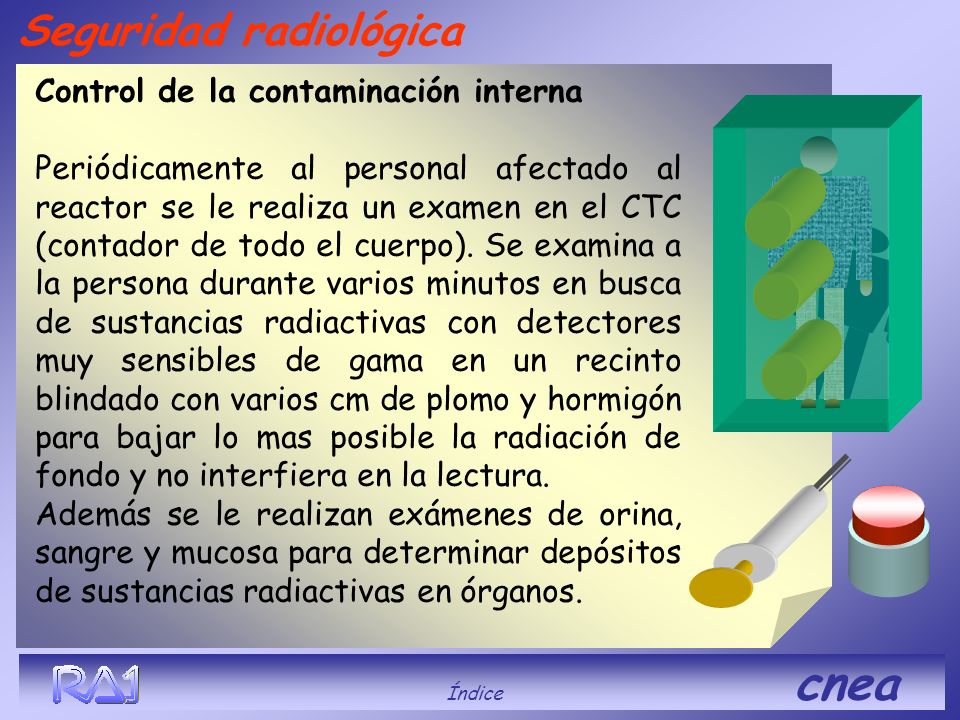

73 Control de la contaminación interna Periódicamente al personal afectado al reactor se le realiza un examen en el CTC (contador de todo el cuerpo). Se examina a la persona durante varios minutos en busca de sustancias radiactivas con detectores muy sensibles de gama en un recinto blindado con varios cm de plomo y hormigón para bajar lo mas posible la radiación de fondo y no interfiera en la lectura. Además se le realizan exámenes de orina, sangre y mucosa para determinar depósitos de sustancias radiactivas en órganos. Seguridad radiológica Índice cnea

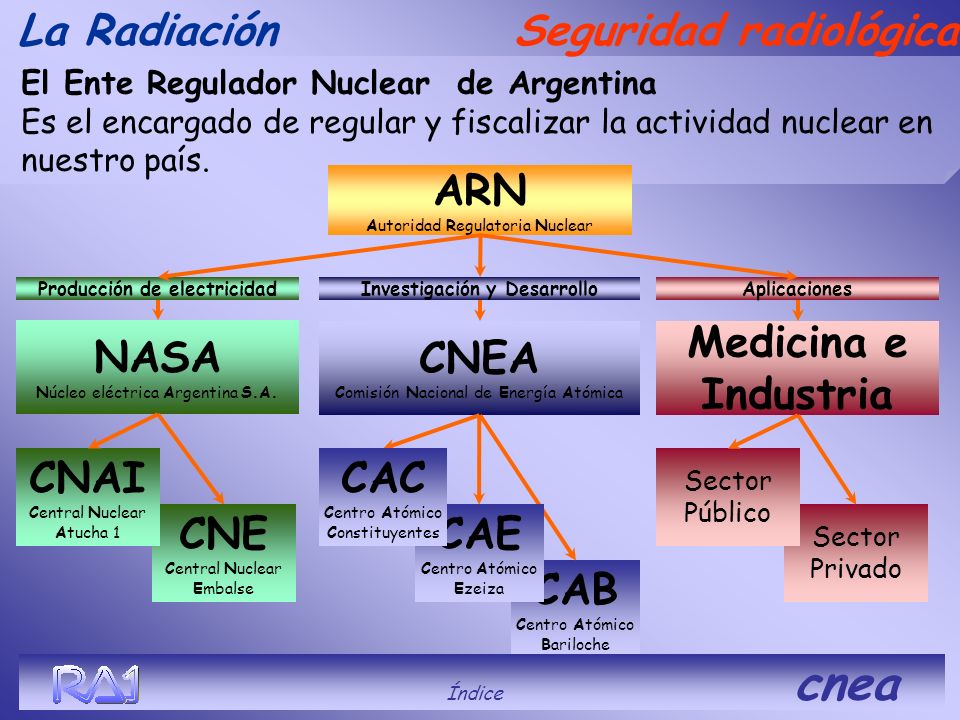

74 El Ente Regulador Nuclear de Argentina Es el encargado de regular y fiscalizar la actividad nuclear en nuestro país. Aplicaciones Medicina e Industria Sector Privado Sector Público Producción de electricidad NASA Núcleo eléctrica Argentina S.A. CNE Central Nuclear Embalse CNAI Central Nuclear Atucha 1 Seguridad radiológica ARN Autoridad Regulatoria Nuclear Investigación y Desarrollo CNEA Comisión Nacional de Energía Atómica CAB Centro Atómico Bariloche CAE Centro Atómico Ezeiza CAC Centro Atómico Constituyentes Índice cnea La Radiación

75 Vista del blindaje de hormigón, puente de los mecanismos de accionamiento de las barras de control y escalera de acceso a la boca de tanque Índice cnea Seguridad radiológica Vista del blindaje

76 Seguridad radiológica Deposito de materiales radiactivos En compartimentos verticales cilíndricos de hormigón con tapas del mismo material, se almacenan los materiales y componentes activados del reactor.

77 Seguridad radiológica Deposito de materiales radiactivos Índice cnea

78 Sistema de refrigeración Índice cnea

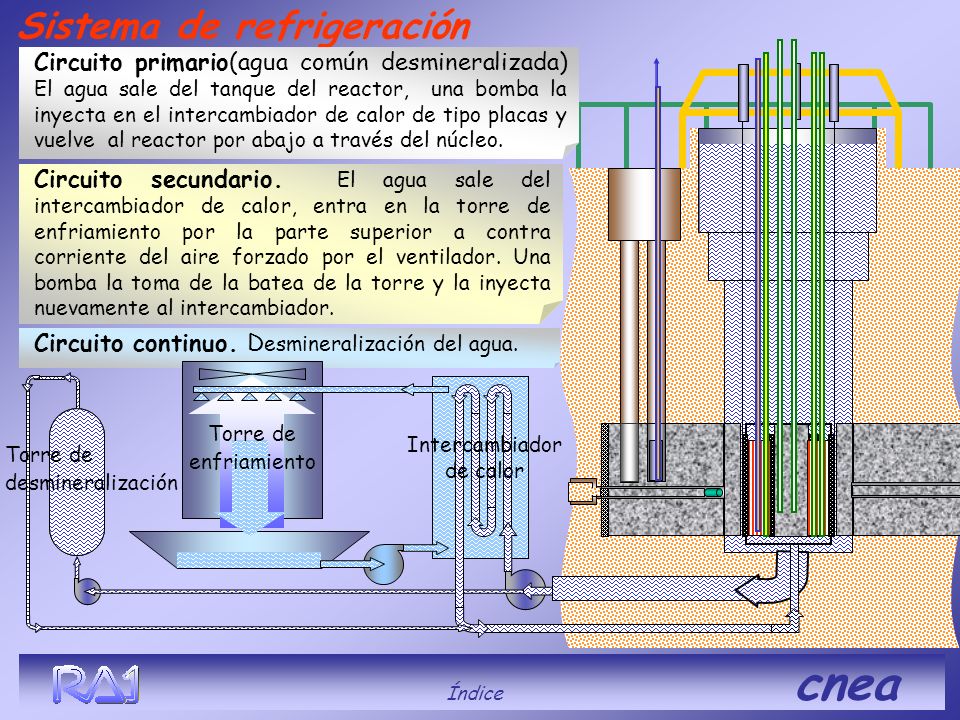

79 Circuito continuo. D esmineralización del agua. Sistema de refrigeración Circuito secundario. El agua sale del intercambiador de calor, entra en la torre de enfriamiento por la parte superior a contra corriente del aire forzado por el ventilador. Una bomba la toma de la batea de la torre y la inyecta nuevamente al intercambiador. Circuito primario(agua común desmineralizada) El agua sale del tanque del reactor, una bomba la inyecta en el intercambiador de calor de tipo placas y vuelve al reactor por abajo a través del núcleo. Torre de enfriamiento Torre de desmineralización Índice cnea Intercambiador de calor

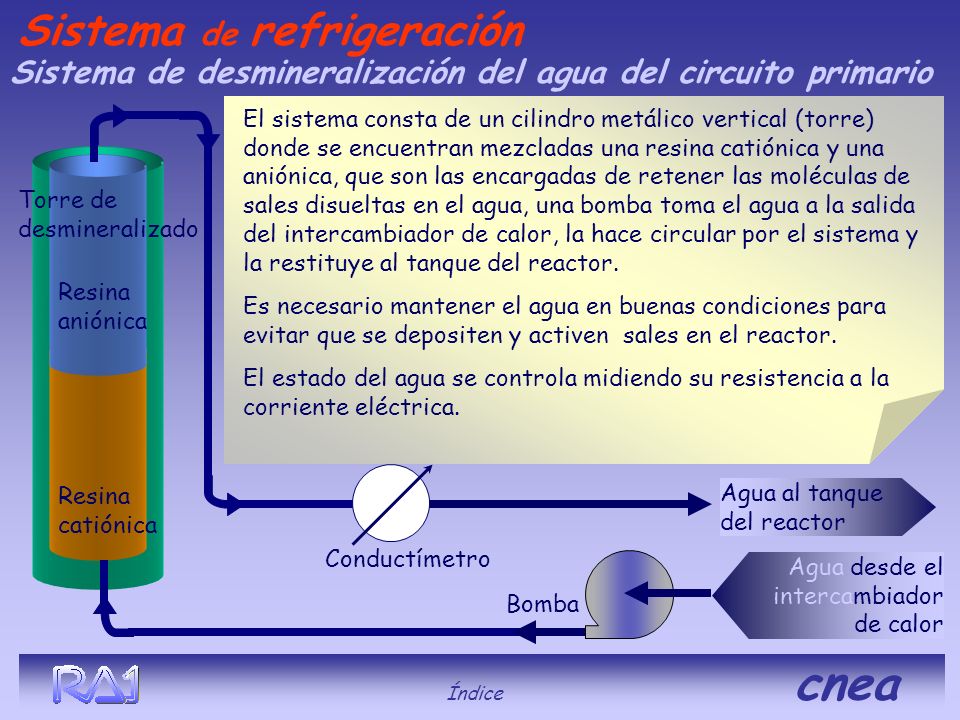

80 El sistema consta de un cilindro metálico vertical (torre) donde se encuentran mezcladas una resina catiónica y una aniónica, que son las encargadas de retener las moléculas de sales disueltas en el agua, una bomba toma el agua a la salida del intercambiador de calor, la hace circular por el sistema y la restituye al tanque del reactor. Es necesario mantener el agua en buenas condiciones para evitar que se depositen y activen sales en el reactor. El estado del agua se controla midiendo su resistencia a la corriente eléctrica.. Sistema de refrigeración Sistema de desmineralización del agua del circuito primario Torre de desmineralizado Resina catiónica Resina aniónica Conductímetro Bomba Agua al tanque del reactor Agua desde el intercambiador de calor Índice cnea

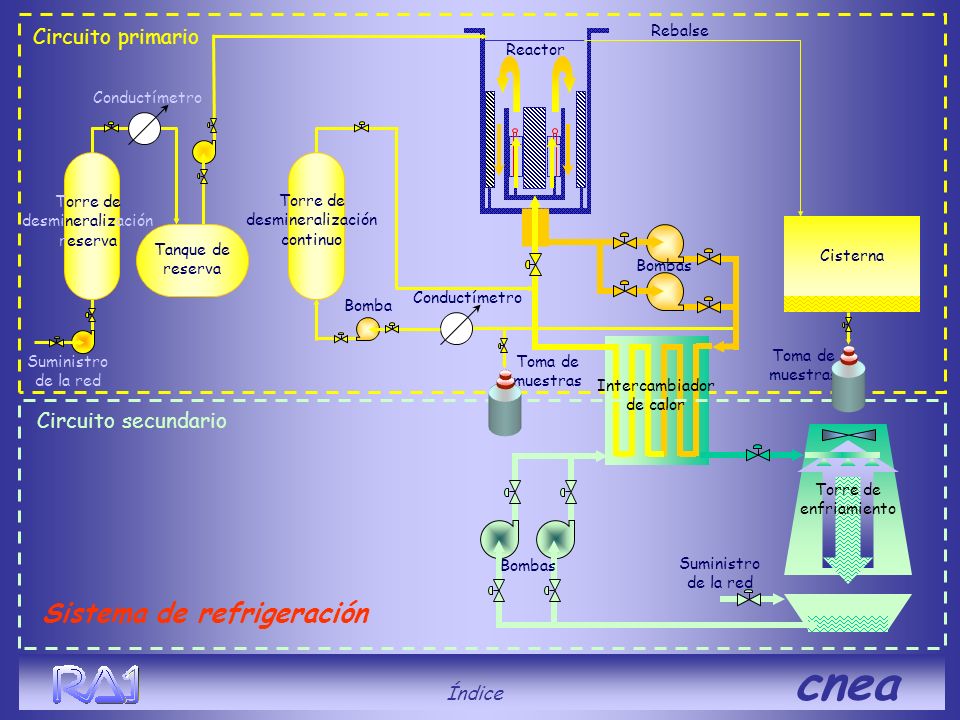

81 Sistema de refrigeración Suministro de la red Circuito primario Torre de enfriamiento Circuito secundario Toma de muestras Conductímetro Torre de desmineralización continuo Intercambiador de calor Bomba Rebalse Reactor Cisterna Toma de muestras Suministro de la red Tanque de reserva Torre de desmineralización reserva Conductímetro Bombas Índice cnea

82 Sistema de refrigeración Torres de desmineralizado Sistema de desmineralización del agua del circuito primario Índice cnea

83 Canales de irradiación Índice cnea

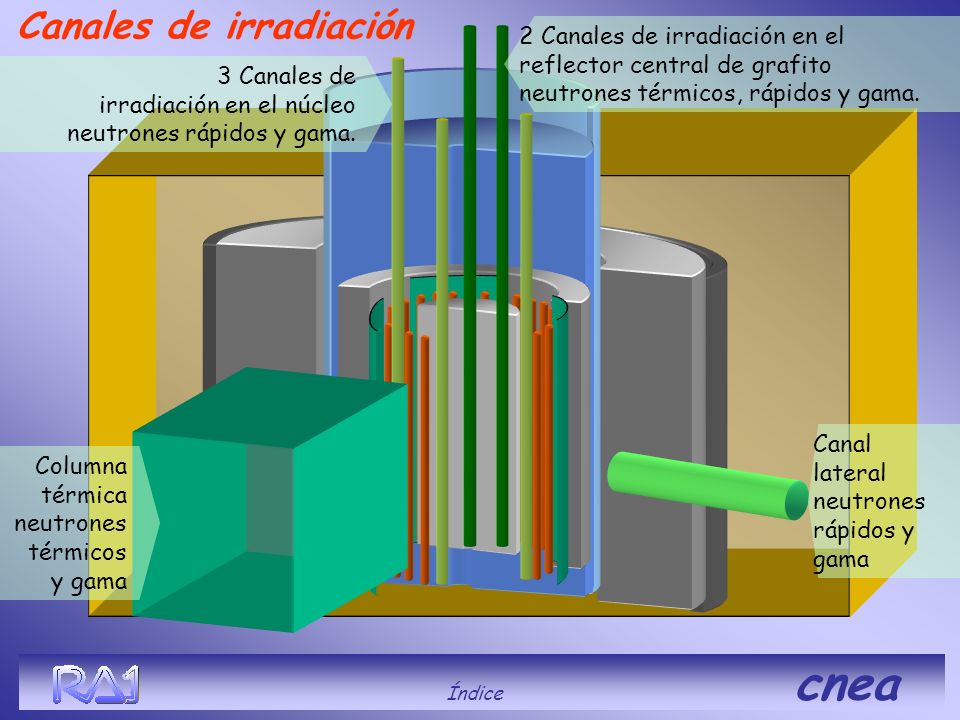

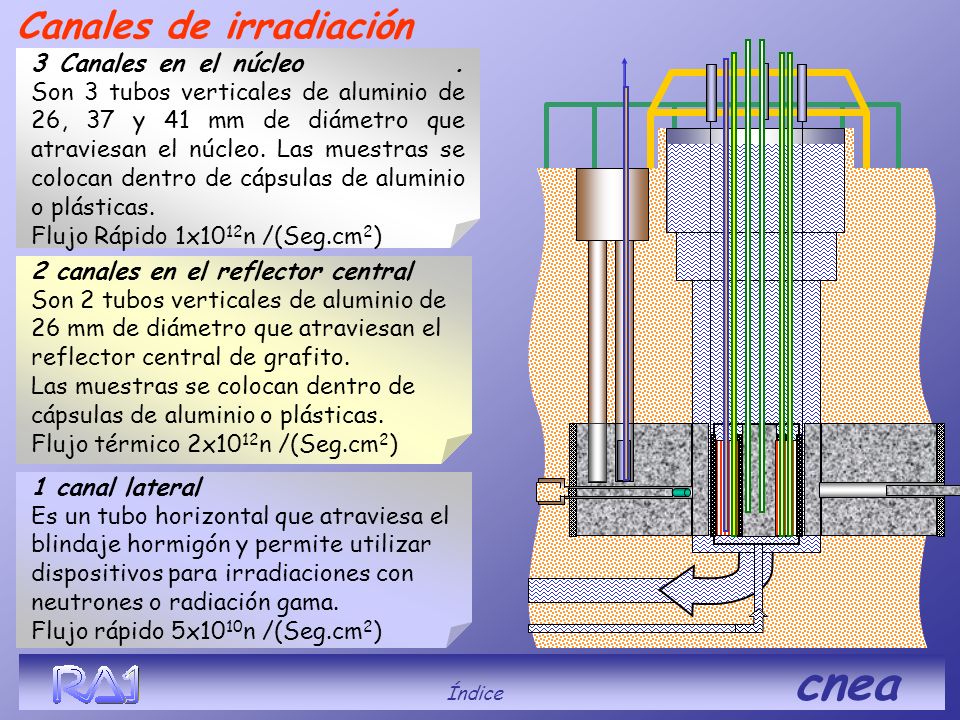

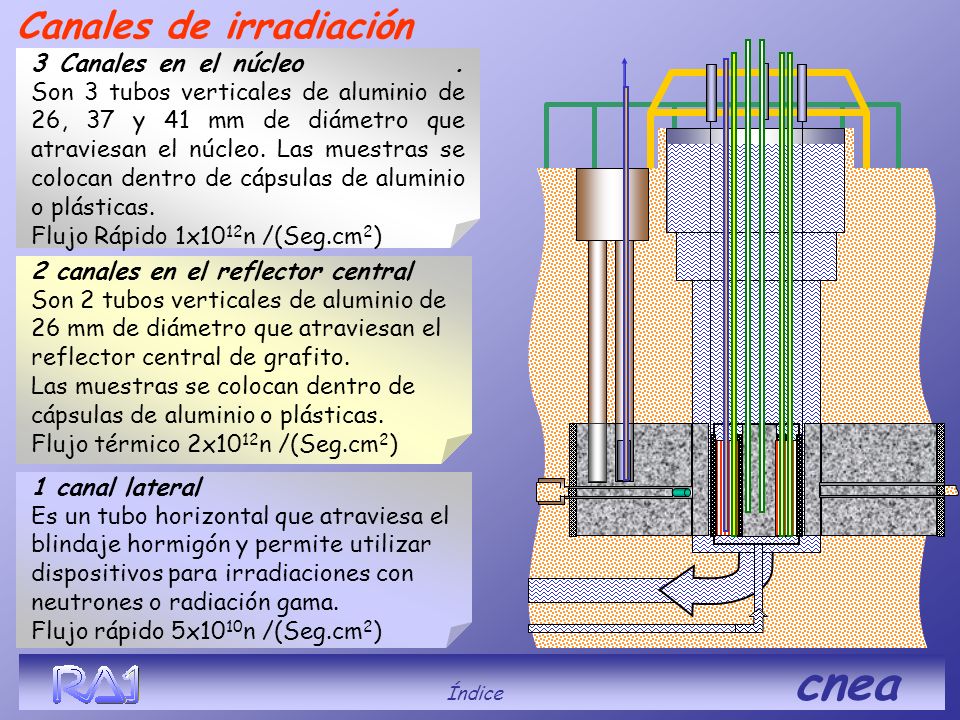

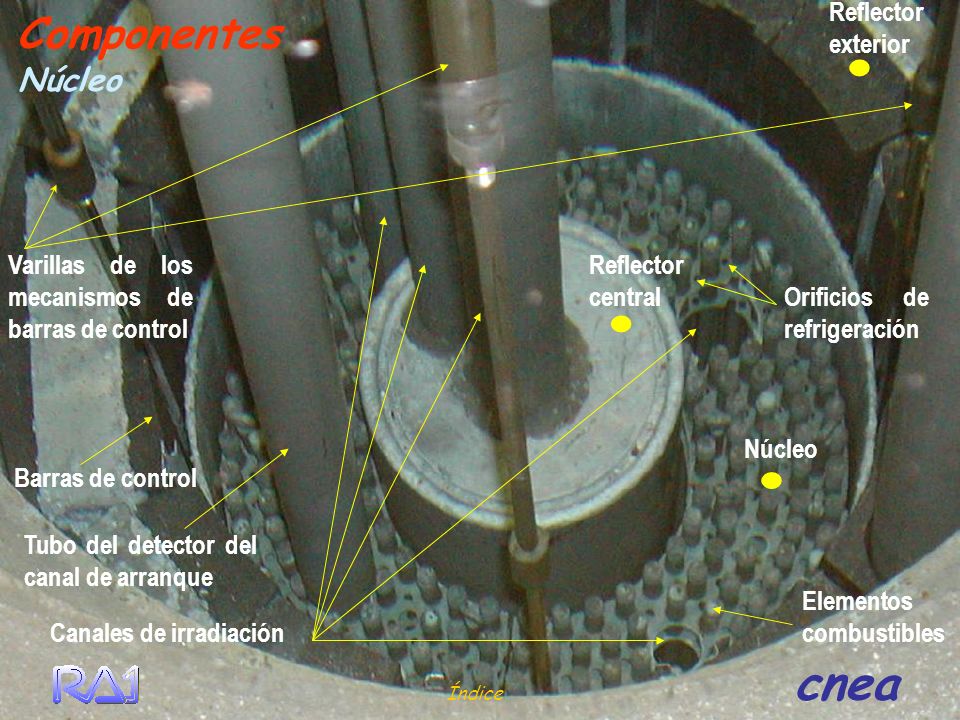

84 Canales de irradiación Índice cnea 3 Canales de irradiación en el núcleo neutrones rápidos y gama. 2 Canales de irradiación en el reflector central de grafito neutrones térmicos, rápidos y gama. Columna térmica neutrones térmicos y gama Canal lateral neutrones rápidos y gama

85 Reflector central 3 canales de irradiación en el nucleo Índice cnea Canales de irradiación Núcleo 2 canales de irradiación en el reflector central

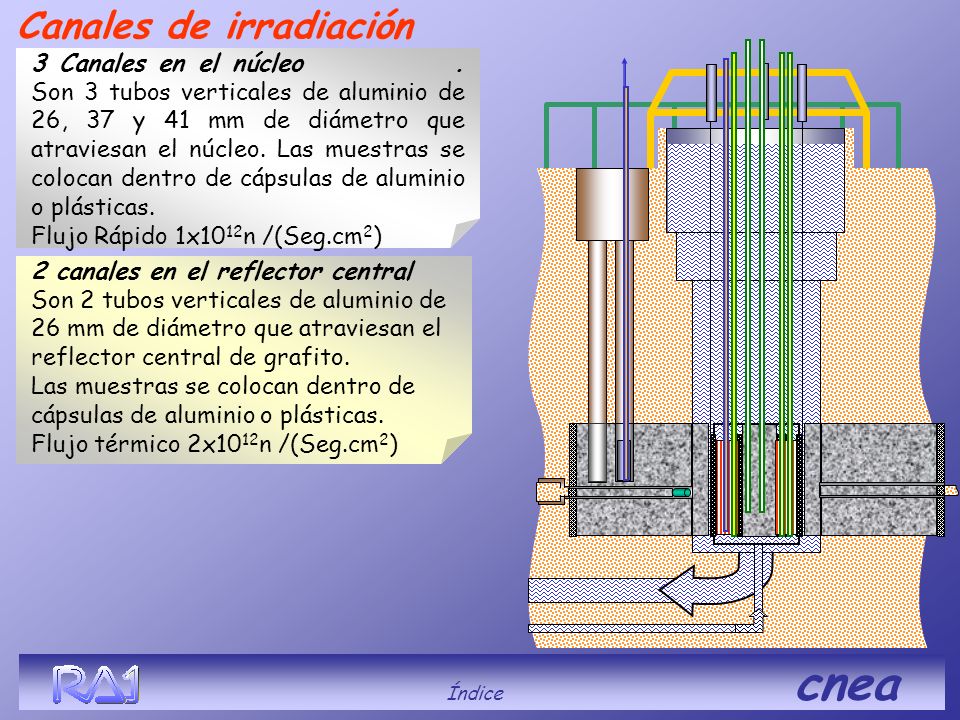

86 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación

87 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

88 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

89 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

90 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

91 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

92 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

93 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

94 Índice cnea 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2x10 12 n /(Seg.cm 2 ) 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1x10 12 n /(Seg.cm 2 ) Canales de irradiación 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5x10 10 n /(Seg.cm 2 )

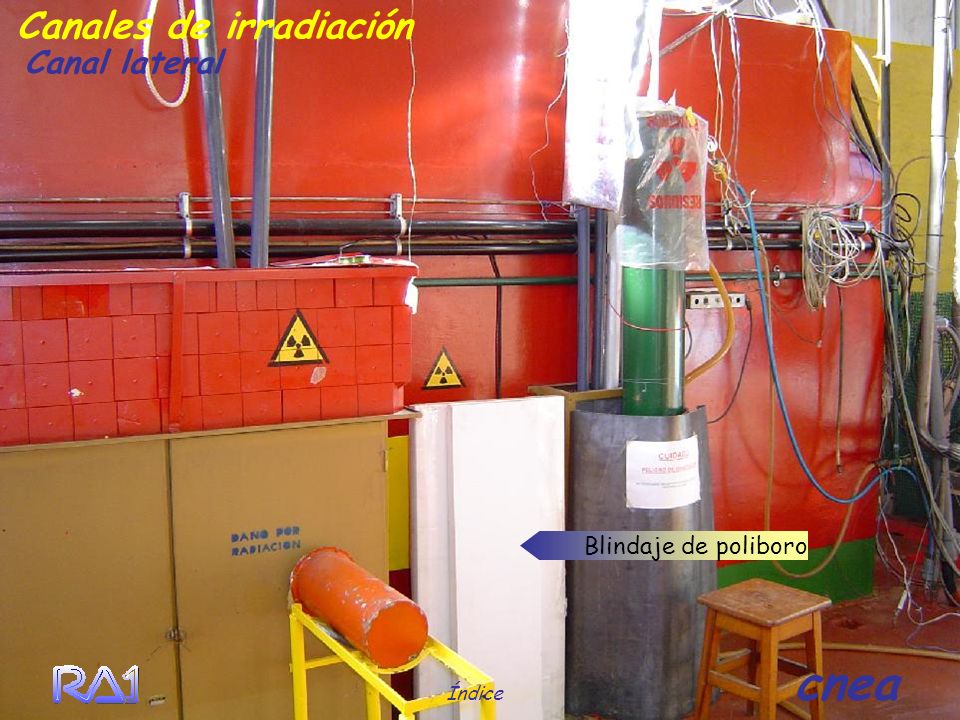

95 Índice cnea Blindaje de poliboro Canales de irradiación Canal lateral

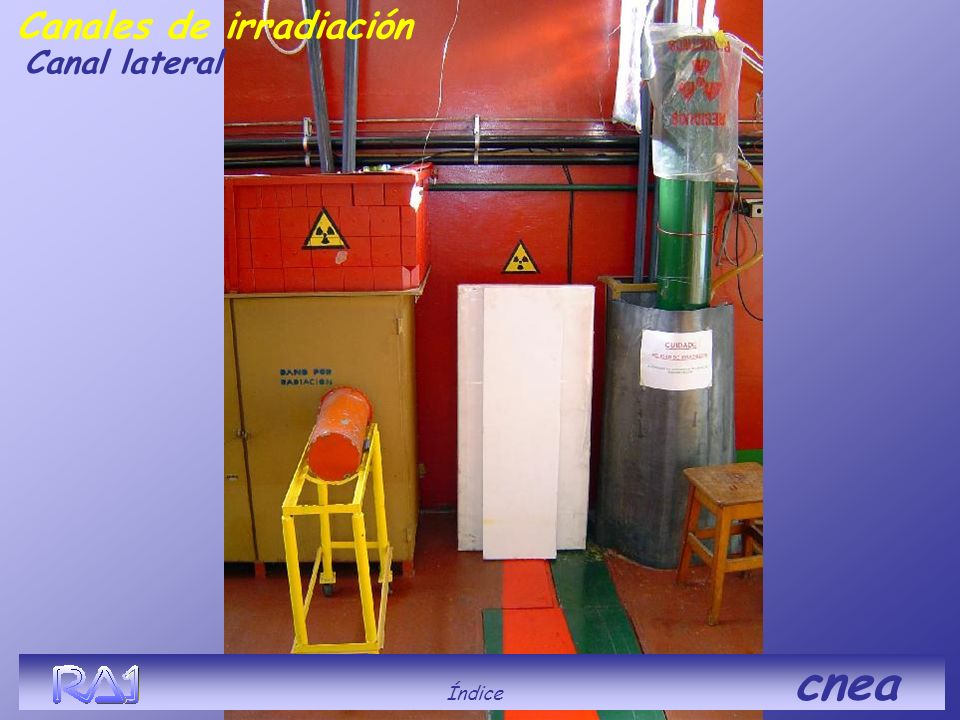

96 Índice cnea Canales de irradiación Canal lateral

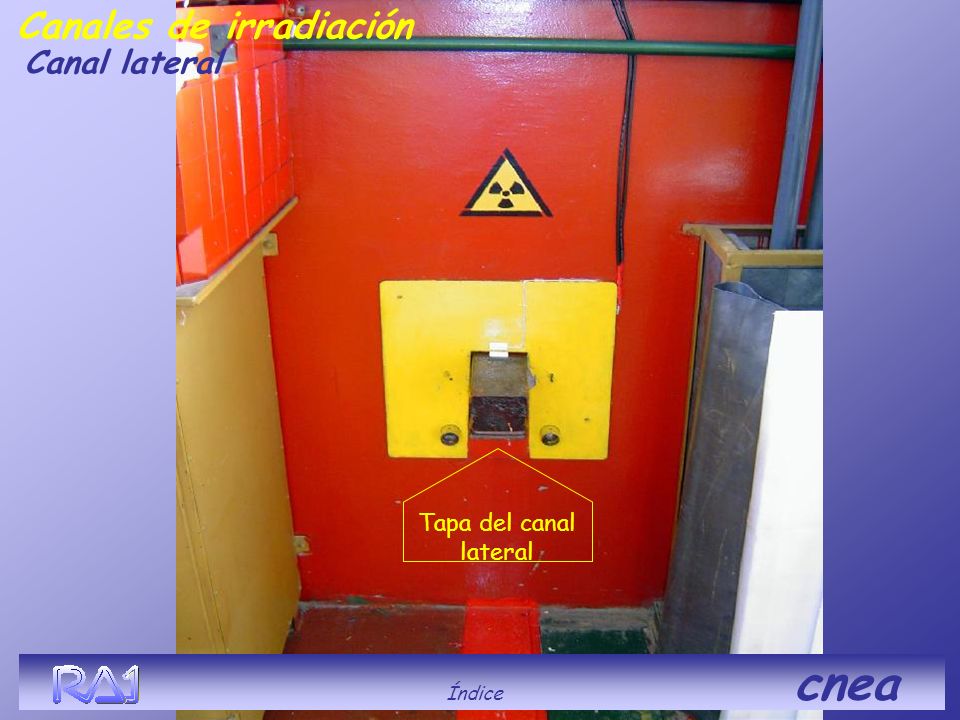

97 Índice cnea Canales de irradiación Canal lateral Tapa del canal lateral

98 Columna térmica Índice cnea

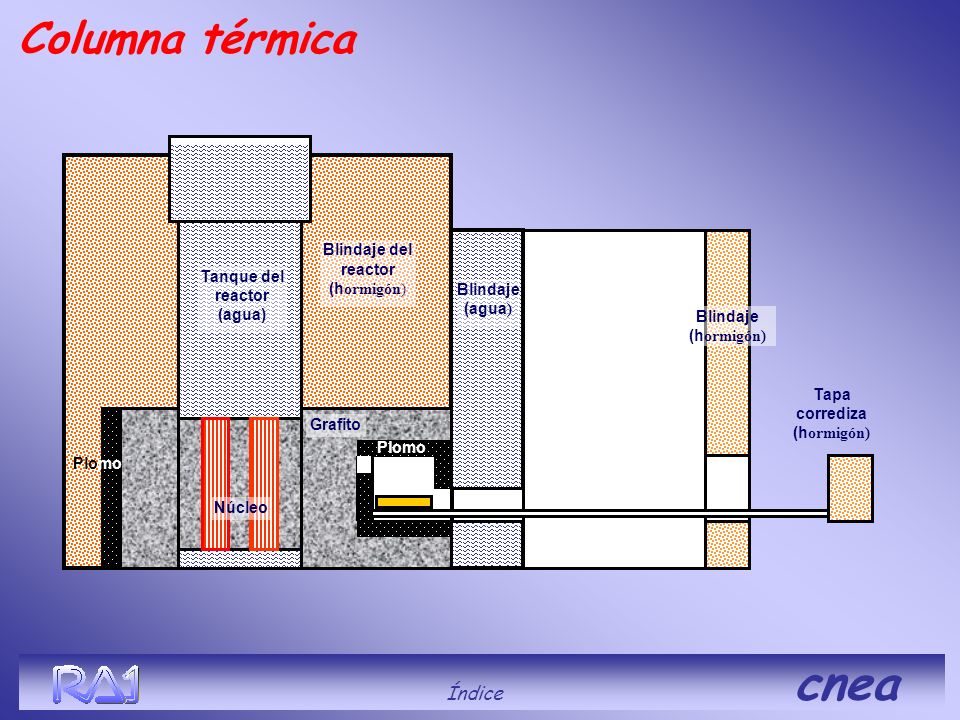

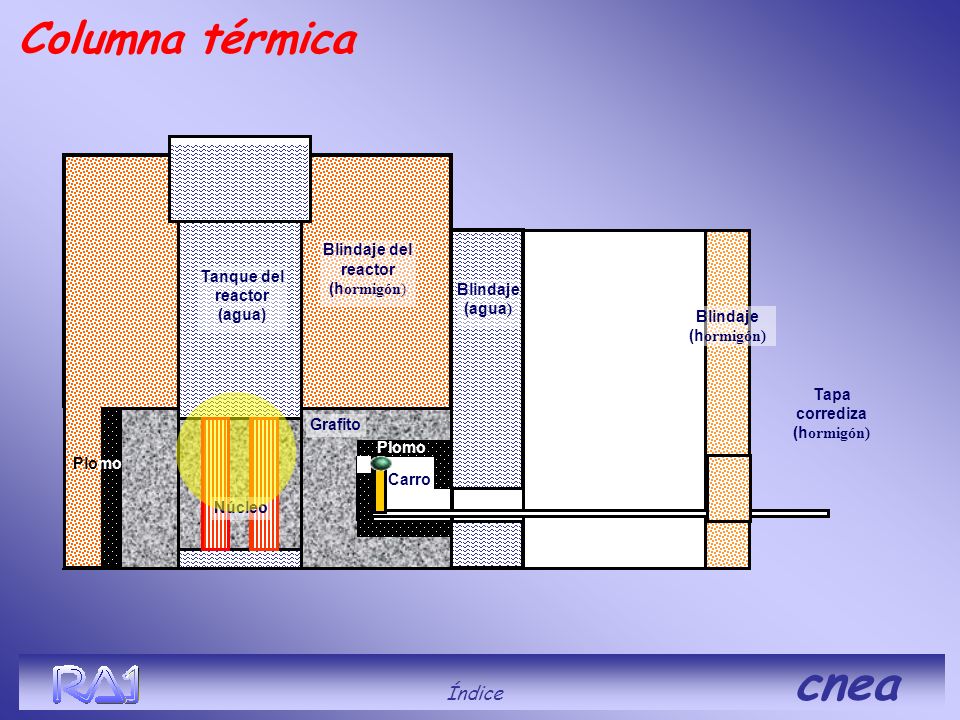

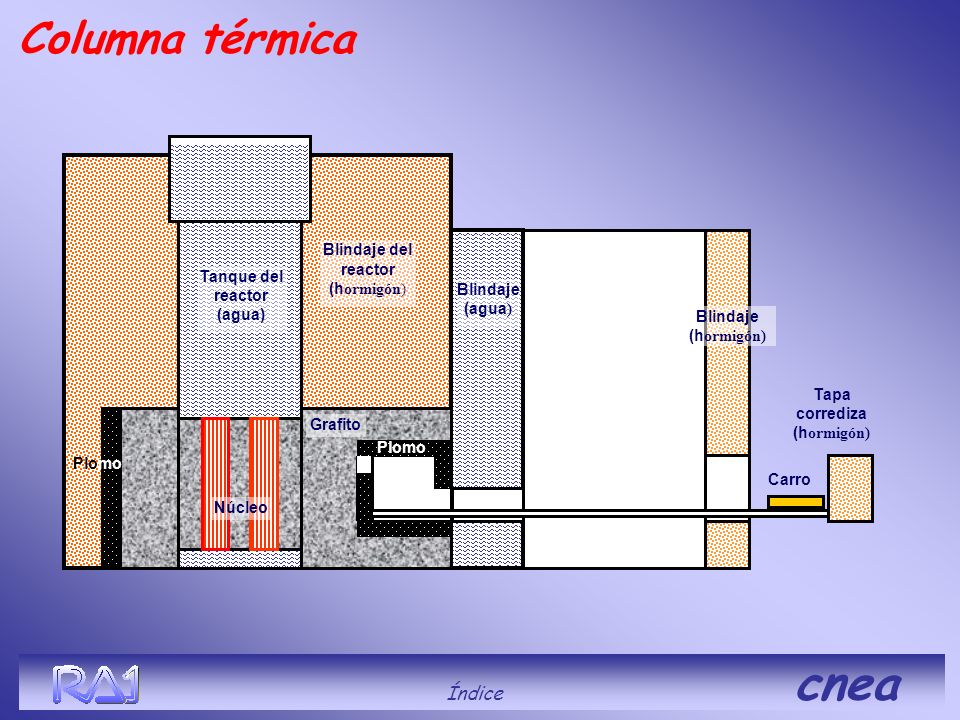

99 Columna térmica Índice cnea Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo

100 Carro Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Plomo

101 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Tapa corrediza (h ormigón) Plomo Carro Columna térmica Índice cnea Plomo

102 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Tapa corrediza (h ormigón) Plomo Carro Columna térmica Índice cnea Plomo

103 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Plomo

104 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Plomo

105 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Plomo

106 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Plomo

107 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Plomo

108 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Núcleo Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Plomo

109 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Núcleo Plomo

110 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Núcleo Plomo

111 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Núcleo Plomo

112 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Núcleo Plomo

113 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Núcleo Plomo

114 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Núcleo Plomo

115 Blindaje del reactor (h ormigón) Blindaje (agua ) Tanque del reactor (agua) Grafito Blindaje (h ormigón) Carro Tapa corrediza (h ormigón) Plomo Columna térmica Índice cnea Núcleo Plomo

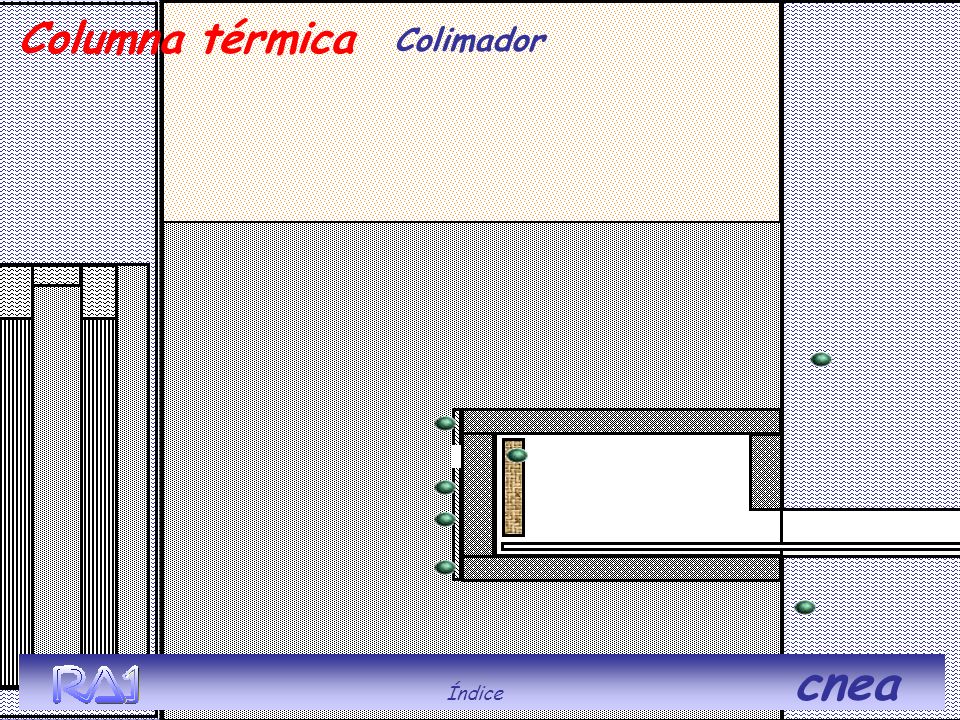

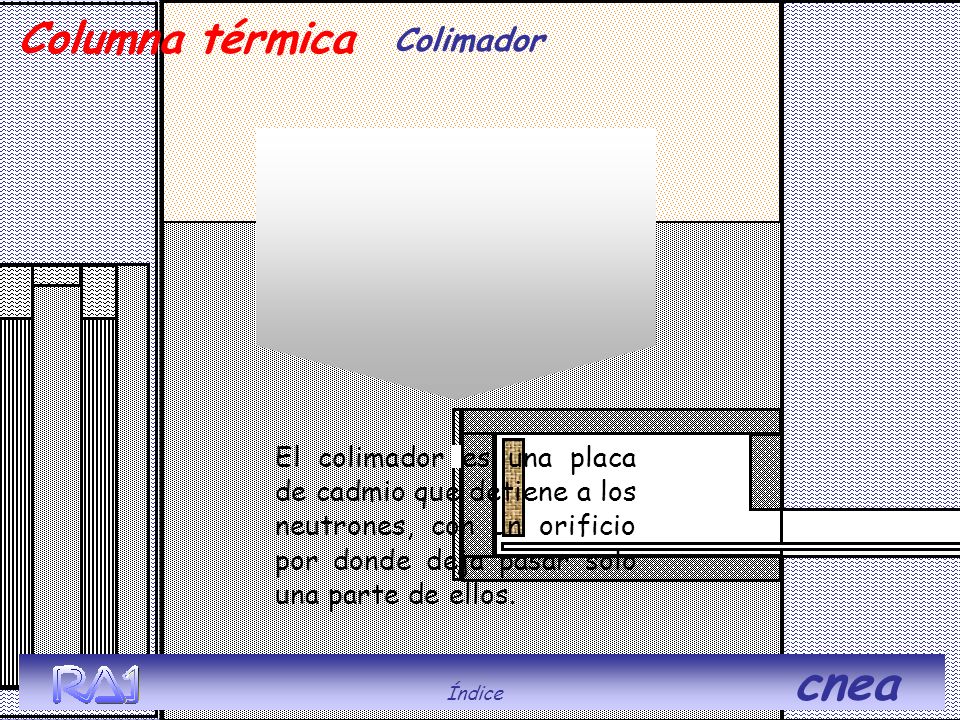

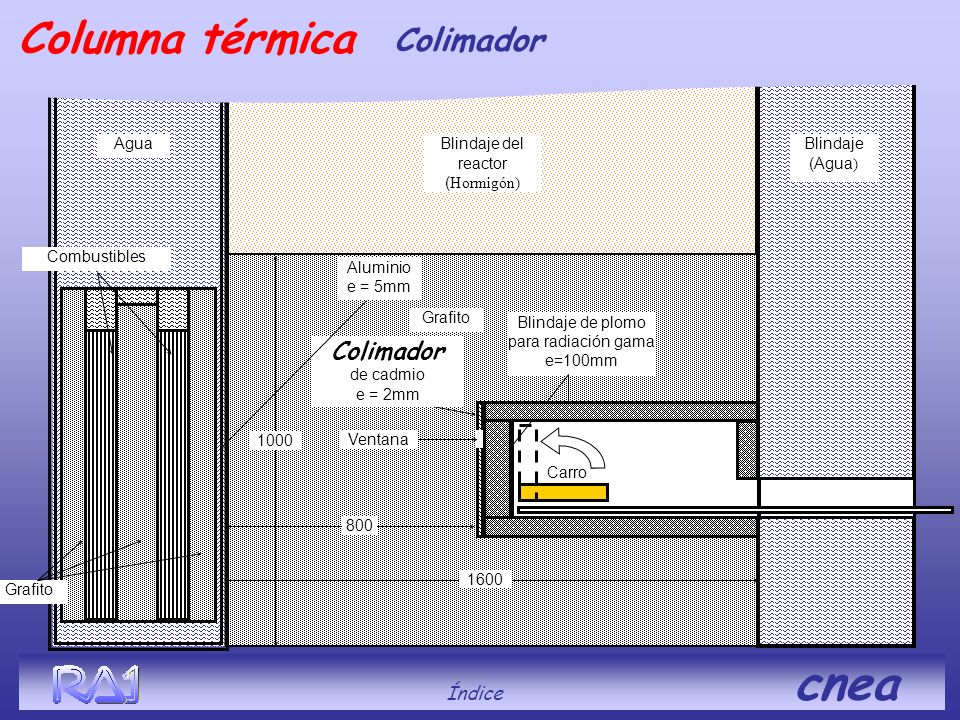

116 Índice cnea Columna térmica Colimador El colimador es una placa de cadmio que detiene a los neutrones, con un orificio por donde deja pasar solo una parte de ellos.

117 Índice cnea Columna térmica Colimador

118 Índice cnea Columna térmica Colimador

119 Índice cnea Columna térmica Colimador

120 Índice cnea Columna térmica Colimador

121 Índice cnea Columna térmica Colimador

122 Índice cnea Columna térmica Colimador

123 Índice cnea Columna térmica Colimador

124 Índice cnea Blindaje del reactor ( Hormigón) Grafito Carro Ventana Colimador de cadmio e = 2mm Agua Blindaje de plomo para radiación gama e=100mm Blindaje (Agua ) Aluminio e = 5mm Combustibles 1000 Columna térmica Colimador

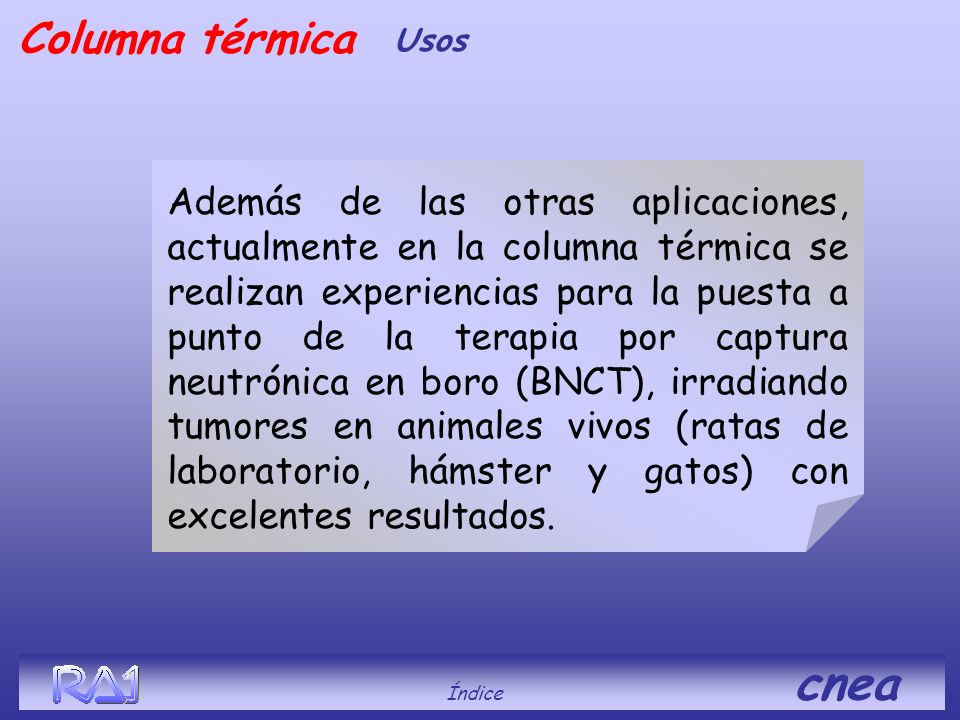

125 Índice cnea Columna térmica Usos Además de las otras aplicaciones, actualmente en la columna térmica se realizan experiencias para la puesta a punto de la terapia por captura neutrónica en boro (BNCT), irradiando tumores en animales vivos (ratas de laboratorio, hámster y gatos) con excelentes resultados.

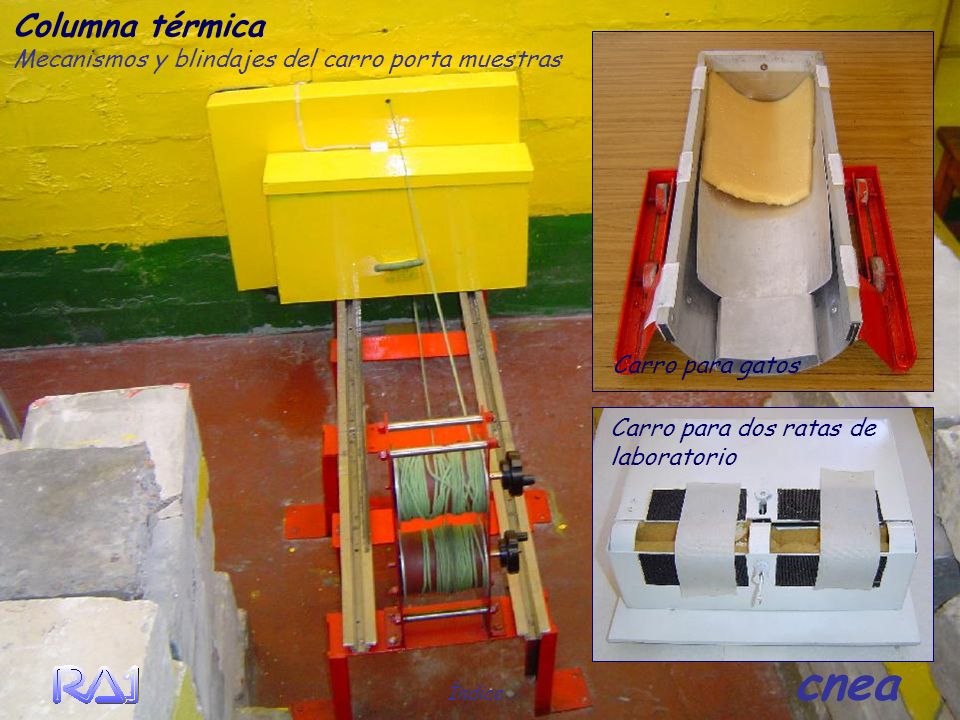

126 Índice cnea Carro para gatos Carro para dos ratas de laboratorio Columna térmica Mecanismos y blindajes del carro porta muestras

127 Producción del reactor Índice cnea

128 Ensayos experimentales e irradiación de muestras para mediciones de parámetros nucleares. Pruebas de detectores nucleares. Calibración de equipos de radio protección. Ensayos y calibración de dosímetros de campo mixto. Irradiaciones de dosimetría para la terapia por captura neutrónica en Boro BNCT. Irradiación de células en cultivos BNCT. Irradiación de tumores en animales BNCT. Irradiaciones de muestras para determinar los daños por radiación en metales, celdas solares, cables, fibra óptica, gomas, etc. Irradiación de papeles de filtro para determinar contaminación ambiental. Irradiación de cabellos y sangre para aplicaciones médicas. Irradiaciones de muestras para determinar la abundancia y composición isotópica de metales pesados. ( contaminantes de agua, alimentos, etc.). Ensayos y calibración de nuevos canales para instrumentación y control. Irradiación de radio nucleidos trazadores para la industria petrolera. Irradiaciones para terceros privados o estatales. Actividades docentes: perfeccionamiento de profesionales y técnicos. Actividades de divulgación a estudiantes universitarios, terciarios y secundarios que visitan el Reactor. Producción del reactor Índice cnea

129 Otros reactores de cnea Índice cnea

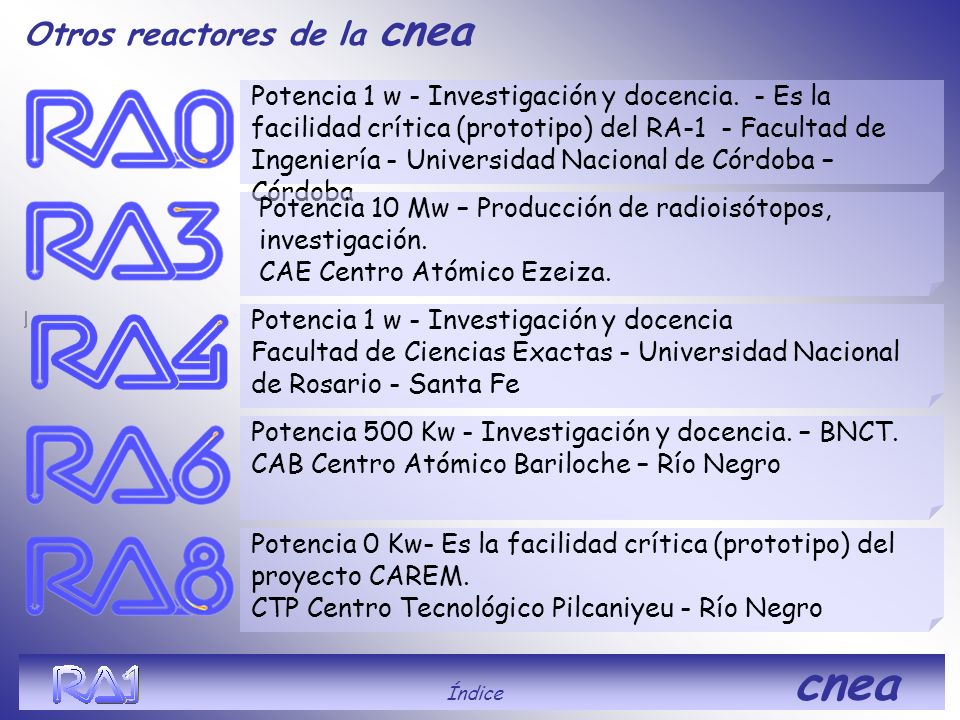

130 Otros reactores de la cnea Potencia 1 w - Investigación y docencia. - Es la facilidad crítica (prototipo) del RA-1 - Facultad de Ingeniería - Universidad Nacional de Córdoba – Córdoba Potencia 500 Kw - Investigación y docencia. – BNCT. CAB Centro Atómico Bariloche – Río Negro Potencia 10 Mw – Producción de radioisótopos, investigación. CAE Centro Atómico Ezeiza. Potencia 1 w - Investigación y docencia Facultad de Ciencias Exactas - Universidad Nacional de Rosario - Santa Fe Potencia 0 Kw- Es la facilidad crítica (prototipo) del proyecto CAREM. CTP Centro Tecnológico Pilcaniyeu - Río Negro Índice cnea

131 visítenos en: Índice cnea

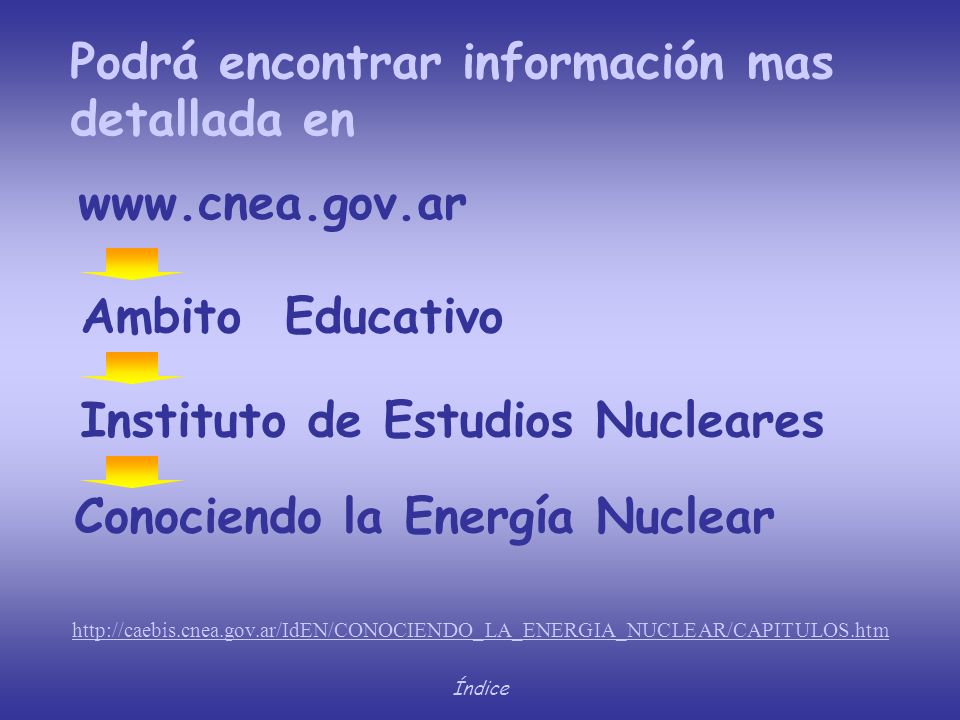

132 Podrá encontrar información mas detallada en Ambito Educativo Instituto de Estudios Nucleares Conociendo la Energía Nuclear Índice

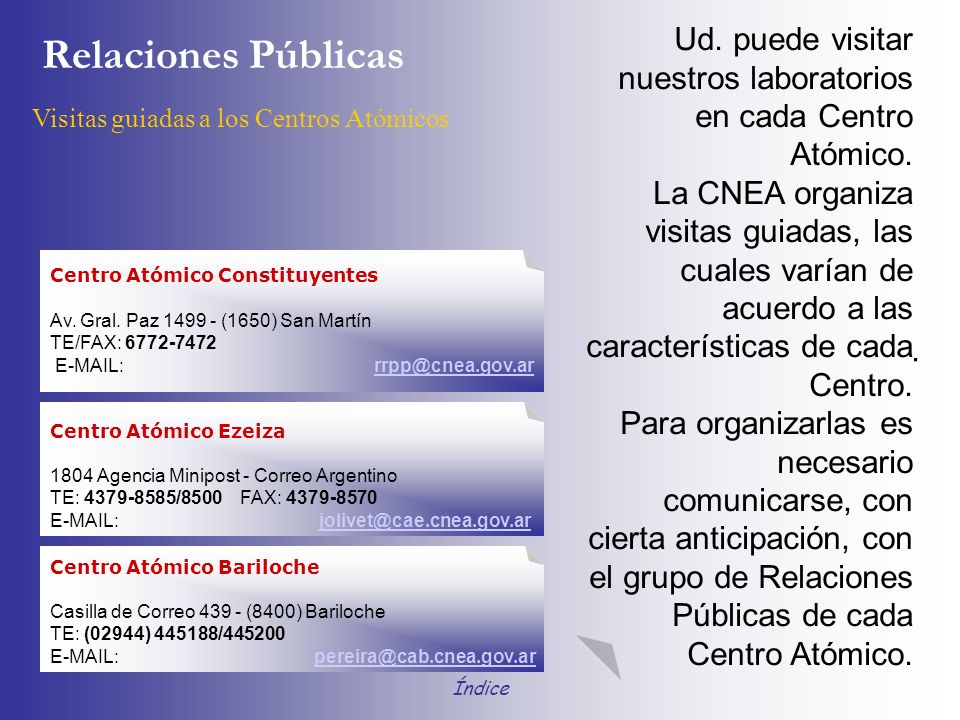

133 Ud. puede visitar nuestros laboratorios en cada Centro Atómico. La CNEA organiza visitas guiadas, las cuales varían de acuerdo a las características de cada Centro. Para organizarlas es necesario comunicarse, con cierta anticipación, con el grupo de Relaciones Públicas de cada Centro Atómico. Visitas guiadas a los Centros Atómicos Centro Atómico Bariloche Casilla de Correo (8400) Bariloche TE: (02944) / Centro Atómico Constituyentes Av. Gral. Paz (1650) San Martín TE/FAX: Centro Atómico Ezeiza 1804 Agencia Minipost - Correo Argentino TE: /8500 FAX: Relaciones Públicas Índice

134 Física Experimental de Reactores Índice

135 R eactor A rgentino 1

136 U nidad de A ctividad R eactores y C entrales N ucleares

137 cnea Comisión nacional de energía atómica C onstituyentes C entro A tómico Índice

138

139

140 CNEA Índice

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164
